Rökland 1:156 & 1:144 Alnön Projekterings PM/Geoteknik

Transkript

1

2 Beställare: Sundsvalls kommun Drakfastigheter Att: Anders Lager Sundsvall Beställarens representant: Anders Lager Konsult: Uppdragsledare Handläggare Norconsult AB Storgatan Luleå Birgitta Nyström Birgitta Nyström Uppdragsnr: Filnamn och sökväg: \\norconsultad.com\dfs\swe\sundsvall\ndata\103\33\ \g\beskr-pm\projekterings pm geoteknik_rökland.docx Kvalitetsgranskad av: - Tryck: Norconsult AB

3 3 (10) Innehållsförteckning 1. Förutsättningar Uppdrag Syfte Underlag för projektering Undersökningar Höjd- och koordinatsystem Geotekniska förhållanden Topografi och markbeskaffenhet Jordlagerbeskrivning Allmän jordlagerbeskrivning Jordlager Geohydrologi Geotekniska åtgärder Härledda och valda egenskaper Hållfasthets- och deformationsegenskaper Sättningar och stabilitet Geoteknisk kontroll... 8 Bilagor Bilaga 1 Laboratorieanalys Bilaga 2 Provtabell 1. Förutsättningar 1.1. Uppdrag På uppdrag av Sundsvalls kommun har Norconsult AB utfört geoteknisk undersökning för uppförande av förskola vid Rökland, på Alnön i Sundsvalls kommun Syfte Undersökningarna syftar till att utgöra underlag för:

4 4 (10) - Geotekniskt projekteringsunderlag för uppförande av ny förskola. Det aktuella området är beläget på Alnön i Sundsvalls kommun, se Figur 1 och 2 nedan. Figur 1 Översikt över aktuellt område.

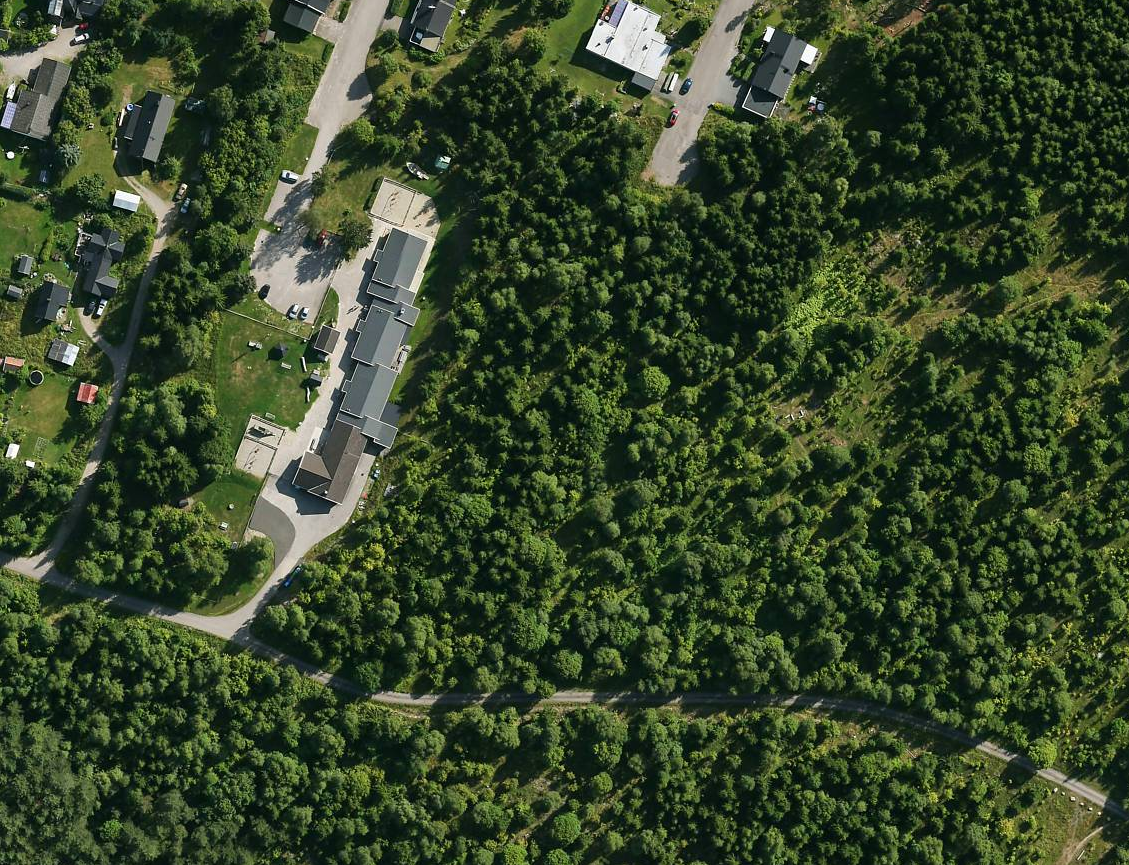

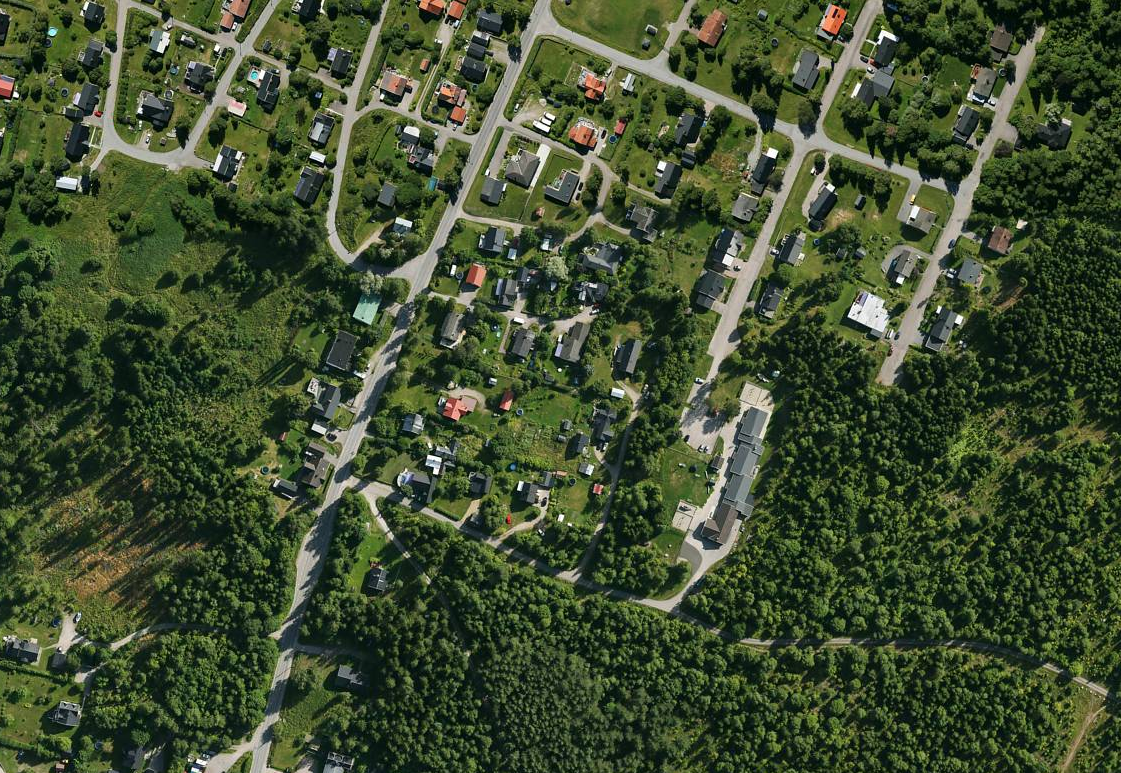

5 5 (10) Figur 2 Översikt över aktuellt område. Detta område planeras för nybyggnad av förskola och parkeringsytor. Förskolan planeras öster om befintlig byggnad. Nya parkeringsytor planeras att utföras i områdets nordvästra och nordöstra hörn samt i sydväst, i läget för den gamla byggnaden. 2. Underlag för projektering Följande handlingar utgör underlag: Plankarta med planerade lägen för byggnad och parkeringsytor. Grundkarta 3. Undersökningar Norconsult AB har genom Tyréns AB i Sundsvall utfört geoteknisk undersökning i februari månad 2015 inklusive mätarbeten, inmätning och utsättning av borrhål samt laboratorieanalys.

6 6 (10) Undersökningarna har omfattat: Jordbergsondering 6 punkter Skruvprovtagning 9 punkter Trycksondering 6 punkter Utsättning och avvägning Okulär bedömning av jordprover på plats Laboratorieanalys 3 st siktanalys 4. Höjd- och koordinatsystem Utsättning, inmätning och avvägning ansluter till: Koordinatsystem Sweref Höjdsystem RH 2000 Borrpunkter är utsatta och inmätta i plan och höjd med GPS eller totalstation. Borrpunkterna har mätningsklass A enligt SGF:s fälthandbok. 5. Geotekniska förhållanden 5.1. Topografi och markbeskaffenhet Området är beläget i en skogbevuxen västsluttning, som stiger i ostlig riktning. Vid befintlig förskola är marken relativt plan och utgörs av hårdgjorda och gräsbevuxna ytor. Marknivån runt förskolan ligger på +87, ,0, med lägsta punkten i sydväst. Öster om befintlig förskola stiger marken och i nordost är marken som högst på nivån +99,3. Här utgörs området av skog Jordlagerbeskrivning Allmän jordlagerbeskrivning Jordlagerföljd i läge för undersökt område har översiktligt tolkats till följande; Fyllning; i finns i liten omfattning i anslutning till befintlig förskola. Fyllningen består av sandigt grus/grusigt sand och siltig morän och har en mäktighet om ca 0,3-1,0 m. Friktionsjord; återfinns inom hela området och utgörs då av grusig sandig siltig morän/ grusig siltig sandmorän och grusig sand med mäktighet varierande om 1,0 till 3,8 m. Moränen i det översta skiktet är svallad och

7 7 (10) därmed grovkornig, materialtyp 2 och tjälfarlighetsklass 1. Underliggande morän är finkornigare och tillhör materialtyp 3B och tjälfarlighetsklass 2. Berg Jordlager Marknivån i undersökta punkter i läget för planerad byggnad är +95, ,8. I ytan finns ett tunt lager skogstorv som underlagras av fast lagrad friktionsjord av något grusig sand och sandig siltig morän. Stopp har erhållits i berg vid jordbergsondering på ca 1,2 m 2,6 m. I övriga punkter har sonderingsstopp erhållits i fast lagrad friktionsjord eller på sten, block eller berg. Inom övriga delar i området har berg påträffats på 1,3 3,8 m djup. Friktionsjorden är mycket fast lagrad i hela området Geohydrologi På grund av områdets topografi sker en grundvattenströmning från de högre belägna partierna i öster mot de lägre i väster. Sannolikt sker en grundvattenströmning i friktionsjorden på berget. Inget grundvatten kunde observeras i öppna provtagningshål vid undersökningstillfället. 6. Geotekniska åtgärder Grundläggning av byggnad tillhör geoteknisk klass 2. Bergschakt komma att bli aktuellt vid anläggande av VA-ledningar och om byggnaden utförs med källarplan. Grundläggning kan ske med platta på mark ovan naturligt lagrad jord, avsprängd bergyta eller på packad fyllning av friktionsjord på befintlig mark. Dränerande lager och kapillärbrytande skikt skall utföras under betongplattan. All organisk ytjord skall schaktas bort före grundläggning. Fyllning får inte utföras på tjälad jord eller med tjälade massor. Schakter för grund och ledningar kan utföras med en släntlutning på 1:2. Den sandiga siltiga moränen är erosionskänslig och blir flytbenägen vid vattenmättnad. Moränen kan förutsättas tillhöra schaktbarhetsklass 3-5.

8 8 (10) 7. Härledda och valda egenskaper Valda värden redovisas nedan Hållfasthets- och deformationsegenskaper I figur nedan redovisas utvärderade värden på friktionsvinkel, utifrån sonderingsmotståndet vid trycksondering. Fyllning Tunghet över gvy 18 kn/m 3 Tunghet under gvy 8 kn/m 3 Friktionsvinkel 33 o Morän Tunghet över gvy 20 kn/m 3 Tunghet under gvy 12 kn/m 3 Friktionsvinkel 38 o Sättningsmodul 40 MPa 8. Sättningar och stabilitet Inom området finns ingen risk för sättnings- och stabilitetsproblem och bedöms inte påverkas av planerad byggnation. 9. Geoteknisk kontroll Geoteknisk kontroll bör omfatta schaktbottenbesiktning vid grundläggningsarbeten, för kontroll av att inget vatten tränger in i schakter och att de förutsatta geotekniska förhållandena överensstämmer med de verkliga.

9 9 (10) Norconsult AB Väg och Bana Geoteknik Birgitta Nyström
