Geoteknisk undersökning: PM beträffande detaljplan

Transkript

1 Sverigehuset AB Kv Stiernhielm, Mölndal Kv Stiernhielm PM beträffande detaljplan (6)

2 PM beträffande detaljplan Beställare: Sverigehuset AB Jan Madås Stigbergsliden Göteborg Konsult: GF KONSULT AB Mikael Lindström Box Göteborg Uppdragsnr: (6)

3 PM beträffande detaljplan Innehållsförteckning Text Sida 1 Orientering 4 2 Topografiska förhållanden 4 3 Geotekniska förhållanden Jordlager Geohydrologi Sättningar Stabilitet 5 4 Rekommendationer Grundläggning Markarbeten 6 Kompletterande handling Rapport, geoteknisk undersökning, Rgeo 3(6)

4 PM beträffande detaljplan 1 Orientering På uppdrag av Sverigehuset AB har GF Konsult utfört geoteknisk undersökning vid Kv Stiernhielm i Mölndals stad. I aktuellt område planeras bostadshus mm att uppföras. Fält- och laboratorieundersökningarna redovisas separat i Rapport, Fält- och laboratorieresultat (Rgeo) daterad , (kompletterande handling). Avsikten med undersökningen har varit att klarlägga de geotekniska förhållandena inför detaljplan. 2 Topografiska förhållanden Detaljplaneområdet begränsas av Wallinsgatan i norr, Toltorpsgatan i väster och av Bifrostgatan i söder. Markytans nivåer varierar mellan ca +26 och +24 inom detaljplaneområdet där marken sluttar svagt från Wallinsgatan i norr ned mot Bifrostgatan i söder. N:\101\04\ \G\Beskr-PM\ML-PM.doc 4(6)

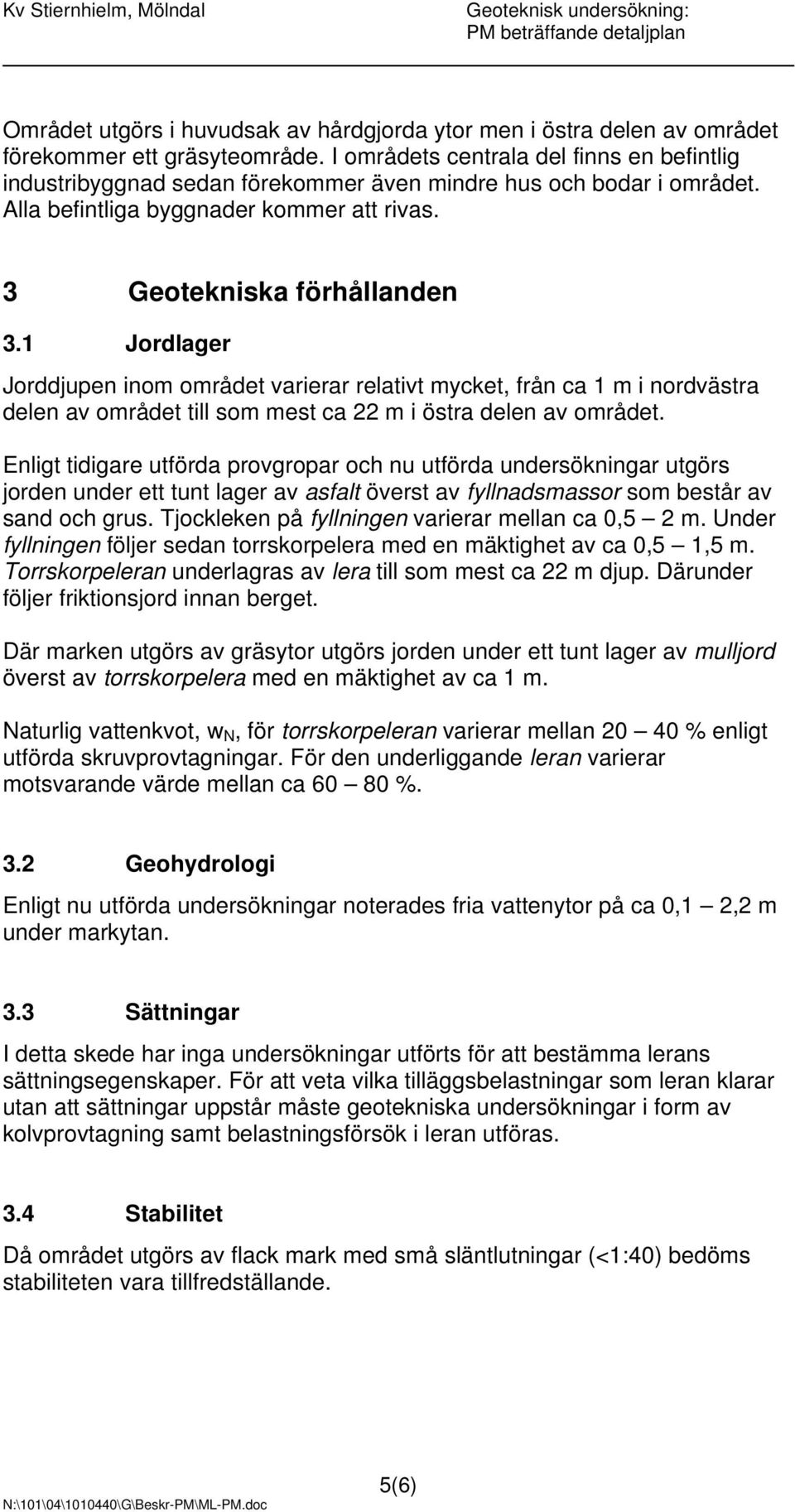

5 PM beträffande detaljplan Området utgörs i huvudsak av hårdgjorda ytor men i östra delen av området förekommer ett gräsyteområde. I områdets centrala del finns en befintlig industribyggnad sedan förekommer även mindre hus och bodar i området. Alla befintliga byggnader kommer att rivas. 3 Geotekniska förhållanden 3.1 Jordlager Jorddjupen inom området varierar relativt mycket, från ca 1 m i nordvästra delen av området till som mest ca 22 m i östra delen av området. Enligt tidigare utförda provgropar och nu utförda undersökningar utgörs jorden under ett tunt lager av asfalt överst av fyllnadsmassor som består av sand och grus. Tjockleken på fyllningen varierar mellan ca 0,5 2 m. Under fyllningen följer sedan torrskorpelera med en mäktighet av ca 0,5 1,5 m. Torrskorpeleran underlagras av lera till som mest ca 22 m djup. Därunder följer friktionsjord innan berget. Där marken utgörs av gräsytor utgörs jorden under ett tunt lager av mulljord överst av torrskorpelera med en mäktighet av ca 1 m. Naturlig vattenkvot, w N, för torrskorpeleran varierar mellan % enligt utförda skruvprovtagningar. För den underliggande leran varierar motsvarande värde mellan ca %. 3.2 Geohydrologi Enligt nu utförda undersökningar noterades fria vattenytor på ca 0,1 2,2 m under markytan. 3.3 Sättningar I detta skede har inga undersökningar utförts för att bestämma lerans sättningsegenskaper. För att veta vilka tilläggsbelastningar som leran klarar utan att sättningar uppstår måste geotekniska undersökningar i form av kolvprovtagning samt belastningsförsök i leran utföras. 3.4 Stabilitet Då området utgörs av flack mark med små släntlutningar (<1:40) bedöms stabiliteten vara tillfredställande. N:\101\04\ \G\Beskr-PM\ML-PM.doc 5(6)

6 PM beträffande detaljplan 4 Rekommendationer Ur geoteknisk synpunkt kan planens intentioner genomföras under beaktande av nedan angivna synpunkter och rekommendationer. 4.1 Grundläggning Grundläggning av byggnader föreslås preliminärt utföras med pålar. I nordvästra delen av området kan djupet till berg understiga 1-2 m, här kommer plintar alternativt urgrävning att behöva utföras vid grundläggning. För lättare byggnader där jämna jorddjup råder samt kraven på jämnhet och sättningar kan accepteras på en lägre nivå kan grundläggning med platta på mark möjligen utföras. För att lösa grundläggningsfrågor mer i detalj erfordras vid detaljprojekteringen kompletterande geotekniska fält- och laboratorieundersökningar. 4.2 Markarbeten Generellt bör höjdsättningen av området vara sådan att befintlig marknivå följs och att onödiga uppfyllnader undviks. För att förhindra en ytlig grundvattensänkning bör vid ledningsdragning strömningsavskärande fyllning utföras. GF KONSULT AB Väg och Bana Geoteknik Bengt Askmar Mikael Lindström N:\101\04\ \G\Beskr-PM\ML-PM.doc 6(6)

7 Sverigehuset AB Kv Stiernhielm, Mölndal Kv Stiernhielm Fält- och laboratorieresultat (Rgeo) (5)

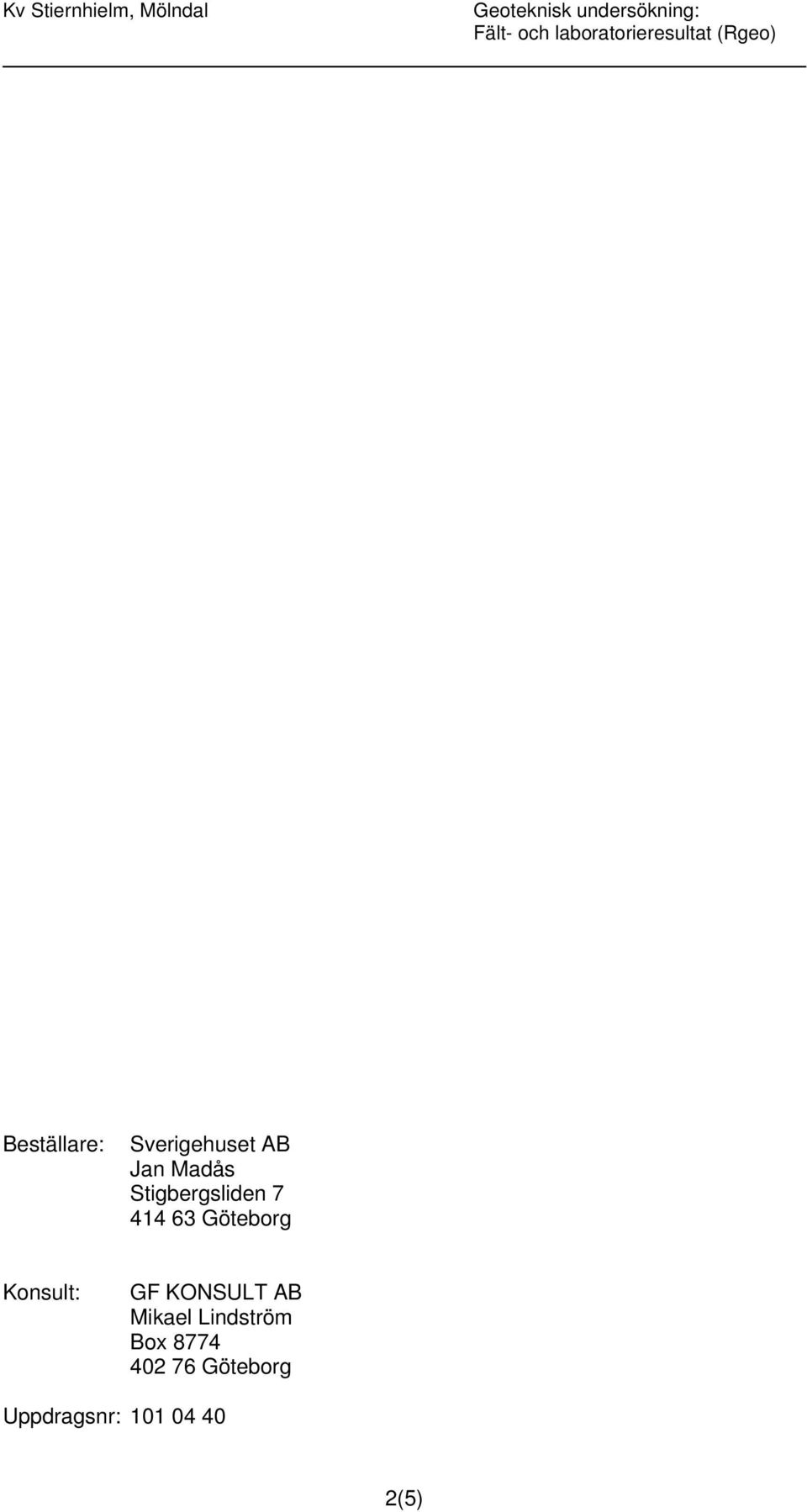

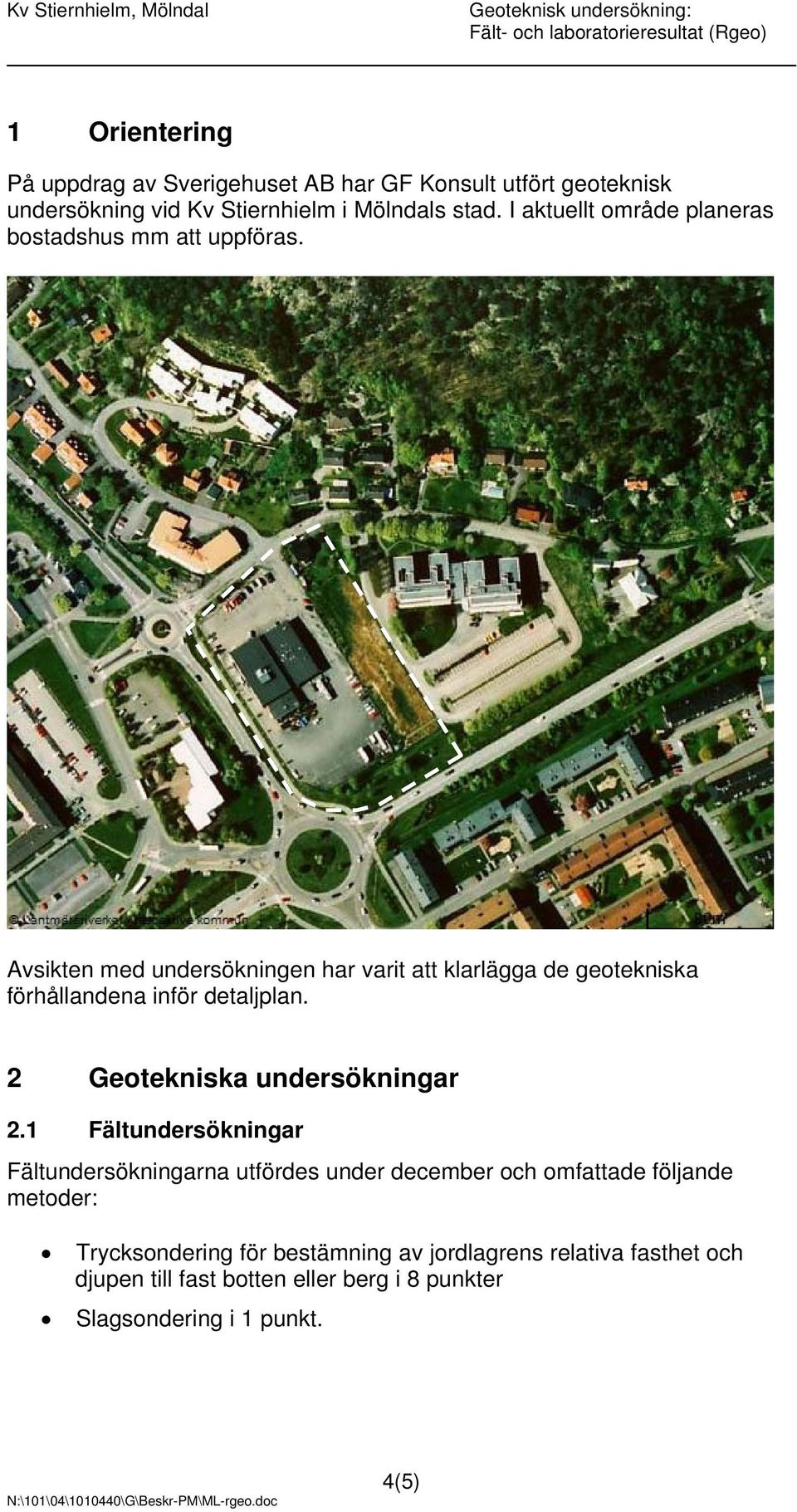

8 Fält- och laboratorieresultat (Rgeo) Beställare: Sverigehuset AB Jan Madås Stigbergsliden Göteborg Konsult: GF KONSULT AB Mikael Lindström Box Göteborg Uppdragsnr: (5)

9 Fält- och laboratorieresultat (Rgeo) Innehållsförteckning Text Sida 1 Orientering 4 2 Geotekniska undersökningar Fältundersökningar Laboratorieundersökningar 5 3 Utsättning och höjdbestämning 5 4 Redovisning 5 5 Utvärdering 5 Bilagor Jordartsförteckning Bilaga 1 Ritningar Situations- och borrplan Ritning G 101 Sonderingsresultat, Sektion A-C Ritning G 301 N:\101\04\ \G\Beskr-PM\ML-rgeo.doc 3(5)

10 Fält- och laboratorieresultat (Rgeo) 1 Orientering På uppdrag av Sverigehuset AB har GF Konsult utfört geoteknisk undersökning vid Kv Stiernhielm i Mölndals stad. I aktuellt område planeras bostadshus mm att uppföras. Avsikten med undersökningen har varit att klarlägga de geotekniska förhållandena inför detaljplan. 2 Geotekniska undersökningar 2.1 Fältundersökningar Fältundersökningarna utfördes under december och omfattade följande metoder: Trycksondering för bestämning av jordlagrens relativa fasthet och djupen till fast botten eller berg i 8 punkter Slagsondering i 1 punkt. N:\101\04\ \G\Beskr-PM\ML-rgeo.doc 4(5)

11 Fält- och laboratorieresultat (Rgeo) Upptagning av störda jordprover med skruvprovtagare för bestämning av de ytliga jordlagrens sammansättning i 3 punkter. Grundvattenmätning i skruvborrhålen. I aktuellt område har tidigare en översiktlig miljöteknisk markundersökning utförts. Relevanta undersökningspunkter (provgropar) redovisas i plan på ritning G101 och mer i detalj i följande rapport: SBC AB, Projekt Stiernhielm, Tomatgatan, Översiktlig miljöteknisk markundersökning, daterad och med uppdragsnummer Rapporten utfördes av GF Konsult AB. 2.2 Laboratorieundersökningar Störda jordprover har rutinundersökts på laboratorium med avseende jordart samt vattenkvot. 3 Utsättning och höjdbestämning Utsättning och inmätning av borrpunkterna har skett med GPS enligt Göteborgs koordinat- och höjdsystem. 4 Redovisning Fält- och laboratorieundersökningarna redovisas på bifogade bilagor och ritningar enligt innehållsförteckningen. 5 Utvärdering Utvärdering av undersökningarna görs i separat handling PM beträffande detaljplan. GF KONSULT AB Väg och Bana Geoteknik Mikael Lindström N:\101\04\ \G\Beskr-PM\ML-rgeo.doc 5(5)

12 Sektion/borrhål Djup/nivå GF FÄLTGEOTEKNIK AB, BOX 8774, GÖTEBORG telefon Provtagningsdatum: Provtagningsredskap: Skr LABORATORIEUNDERSÖKNINGAR Ramböll Sverige AB BOX 5343, Göteborg Telefon Godkänd den Lennart Nilsson Benämning Uppdrag Uppdragsnummer Vattenkvot w % Tjälfarl grupp Mtrl.typ enl tab CB/1 AnlAMA 98 BILAGA 1 Sammanställning av LABORATORIEUNDERSÖKNINGAR Mölndal Kv Stiernhielm Anm 4 Uppmätt vy i bh 2,20 mumy (071217) 0,0-0,03 Asfalt enl fältprotokoll -0,15 FYLLNING / sandigt grus / 1 2-0,6 FYLLNING / grusig sand / 1 2-0,9 Grå rostfl TORRSKORPELERA B -2,0 Grå rostfl TORRSKORPELERA B -3,0 Grå LERA B 6 Uppmätt vy i bh 0,10 mumy (071217) 0,0-0,1 MULLJORD enl fältprotokoll -0,3 Brun mullhaltig LERA B -0,9 Grå rostfl TORRSKORPELERA B -1,2 Grå rostfl LERA B -2,0 Grå LERA B -3,0 Grå LERA B 7 Uppmätt vy i bh 0,50 mumy (071217) 0,0-0,15 MULLJORD enl fältprotokoll -0,5 Brun rostfl sandig siltig TORRSKORPELERA A -0,75 Grå siltig TORRSKORPELERA A -1,0 Grå siltig LERA A -1,4 Grå SAND ,8 Grå TORRSKORPELERA B -3,0 Grå LERA B
