Fjällbacka 187:44 och 187:47 Geoteknisk undersökning PM Geoteknik

Transkript

1 Sweco Infrastructure AB Geoteknik, Göteborg; :46 Göteborg Sweco Infrastructure AB Geoteknik, Göteborg Uppdragsnummer Sweco Gullbergs Strandgata 3 Box 2203, Göteborg Telefon Telefax

2 INNEHÅLL 1 Uppdrag Utförda undersökningar Geoteknisk översikt Topografi och områdesbeskrivning Geotekniska förhållanden Odränerad skjuvhållfasthet Grundvatten och portryck Grundläggning...4 RITNINGAR G G2 Plan Borrpunkter skala 1:400 (A3) skala 1:100 (A1) 1 (4)

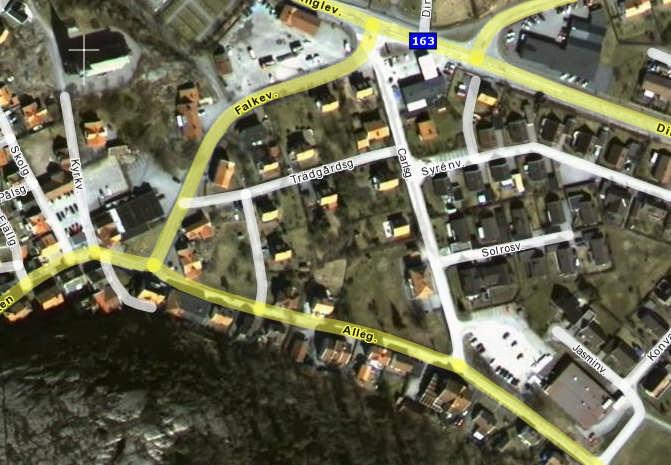

3 1 Uppdrag På uppdrag av har Sweco Infrastructure utfört en geoteknisk undersökning inom Kv Brisen på fastigheterna, Tanums kommun. Fastigheterna är belägna norr om Vetteberget vid Allégatan och Carlsgatan i Fjällbacka, enligt det rödmarkerade området på nedanstående översiktskarta (Figur 1). Figur 1 Översiktskarta över Kv Brisen, fastigheterna Fjällbacka 187:44 och 147:48. På Fjällbacka 187:44 finns idag en tvåvånings träbyggnad (ca 10x16 m), som senast har använts till förskoleverksamhet, samt envånings uthusbyggnad (ca 6x4 m). Fjällbacka 187:48 är obebyggd. Området begränsas i väster och norr av tomter med villabebyggelse. I öster och söder begränsas området av Carlsgatan respektive Allégatan. Utmed Allégatans södra sida, mitt för det aktuella området, ligger tvåvånings trähus. På Allégatans norra sida föreslås två stadsvillor i två våningar med suterrängvåning som vetter mot tomten. En liknande villa föreslås placerad i tomtens nordvästra del. Den befintliga byggnadens kvalitet får ligga till grund om den ska bevaras eller om den bör rivas. Om en undersökning visar att det är lämpligast att riva den planeras den att ersättas 2 (4)

4 med ytterligare en stadsvilla. Parkeringar, sopförråd mm kan placeras utmed Carlsgatan. Områdets karakteristiska parkkaraktär bevaras. Planområdet bör även omfatta Allégatan som ska utformas för att ge plats åt förutom biltrafik även gång- och cykeltrafik. Syftet med denna geotekniska undersökning är att bestämma grundförhållandena och grundläggningsförutsättningarna för de planerade byggnaderna inom fastigheterna Fjällbacka 187:44 och 187:48. 2 Utförda undersökningar Geotekniska fältundersökningar har utförts av Sweco Infrastructure i december 2009 och omfattar följande: Trycksonderingar till fast botten i 14 st punkter för bestämning av jordlagrens relativa fasthet och mäktighet. Skruvprovtagning i 3 st punkter för upptagning av störda jordprover för klassificering av de ytliga jordlagren i fält. Vingförsök i 3 st punkter för bestämning av lerans odränerade skjuvhållfasthet Utförda geotekniska undersökningar (borrpunkts-id ) redovisas i plan och sektion på ritningarna G1 och G2. Undersökningarna redovisas med beteckningar enligt SGF:s beteckningssystem (för detaljerad beskrivning se Nivån på markytan i läget för borrpunkterna har avvägts. Borrpunkternas lägen (i XY) har tolkats utifrån befintlig bebyggelse och kommunens digitala primärkarta. 3 Geoteknisk översikt 3.1 Topografi och områdesbeskrivning Fastigheterna Fjällbacka 187:44 och 47 ligger strax norr om Vetteberget i Fjällbacka. Området begränsas i väster och norr av fastigheter med villabebyggelse. I öster och söder begränsas området av Carlsgatan respektive Allégatan. Markytan sluttar svagt i nordlig riktning med en relativt brant slänt upp mot Allégatan i söder. Nivån på den befintliga markytan är ca +11 vid Allégatan och ca +7 i den norra delen av fastigheterna. Större delen av tomten ligger ca 2-3 m lägre än omgivande gator. Området är idag av parkkaraktär och vegetationen utgörs av gräsytor samt enstaka träd och buskar. Söder om Allégatan går Vetteberget i dagen med nivåer på över Geotekniska förhållanden Sonderingarna har utförts till fast botten eller berg och i utförda sonderingar har stopp erhållits mellan ca 2-8 m djup. Jordlagren utgörs överst av ett tunt lager mulljord ovan ca 0,2-1 m torrskorpelera med inslag av skalgrus. Ett tunt lager fyllnadsmassor har i någon enstaka punkt ersatt torrskorpeleran. I ett par punkter har ett naturligt lager med sand och 3 (4)

5 skalgrus påträffats under torrskorpeleran. Därunder följer ca 1,5-5 m lös gyttjig lera med inslag av sand-, silt- och skalgrusskikt. Leran vilar på ett tunt lager friktionsjord innan berget tar vid. Jordlagrens mäktighet ökar i västlig riktning inom fastigheterna Odränerad skjuvhållfasthet Den odränerade skjuvhållfastheten har vid utförda vingförsök uppmätts till generellt ca kpa (korrigerad map en bedömd konflytgräns på ca 70%). Variationer mellan ca kpa (utan tendens till ökning eller minskning mot djupet) förekommer inom fastigheten. De stora variationerna beror på att skikt med sand, silt och skalgrus förekommer i leran. 3.3 Grundvatten och portryck Grundvattenytans läge bedöms generellt återfinnas i nivå med underkant torrskorpelera, på djupet ca 1-2 m under markytan. 4 Grundläggning Angränsande bebyggelse till de aktuella fastigheterna påvisar vissa sättningsskador. Marken bedöms endast vara svagt överkonsoliderad vilket innebär att i princip all form av påförd markbelastning kommer att generera sättningar. Lermäktigheten inom fastigheterna är relativt begränsade men till följd av lerans mycket lösa karaktär och de varierande mäktigheterna rekommenderas att planerade byggnader grundläggs med någon typ av pålgrundläggning. Detta för att undvika problem med ojämna sättningar inom huslägena, vilka kan medföra stora spänningspåkänningar i byggnaderna som i sin tur kan skada fasader och grundplattor. Då de planerade byggnaderna är av relativt lätt karaktär bedöms någon enklare typ av villapålning vara möjligt att utföra då det endast är relativt begränsade laster som pålarna skall bära och föra ned till underliggande fasta jordlager. Ett alternativ till pålgrundläggning kan i vissa fall vara att schakta bort sättningsbenägna jordmassor och ersätta dessa med bra massor. Inom delar av de aktuella fastigheterna anses dock lermäktigheten vara i största laget för att det skall vara såväl praktiskt som ekonomiskt lämpligt. Göteborg Sweco Infrastructure AB, Geoteknik Katarina Engerberg Ola Skepp 4 (4)
