Partille, Hossaberget i Öjersjö Översiktlig geoteknisk utredning: PM till underlag för detaljplan

Transkript

1

2 2 (11)

3 Beställare: Partille kommun PARTILLE Beställarens representant: Erica von Geijer Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg HannaSofie Pedersen Araz Ismail Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\102\21\ \g\beskr-pm\pm\pm_okt2011.docx HannaSofie Pedersen Norconsult AB

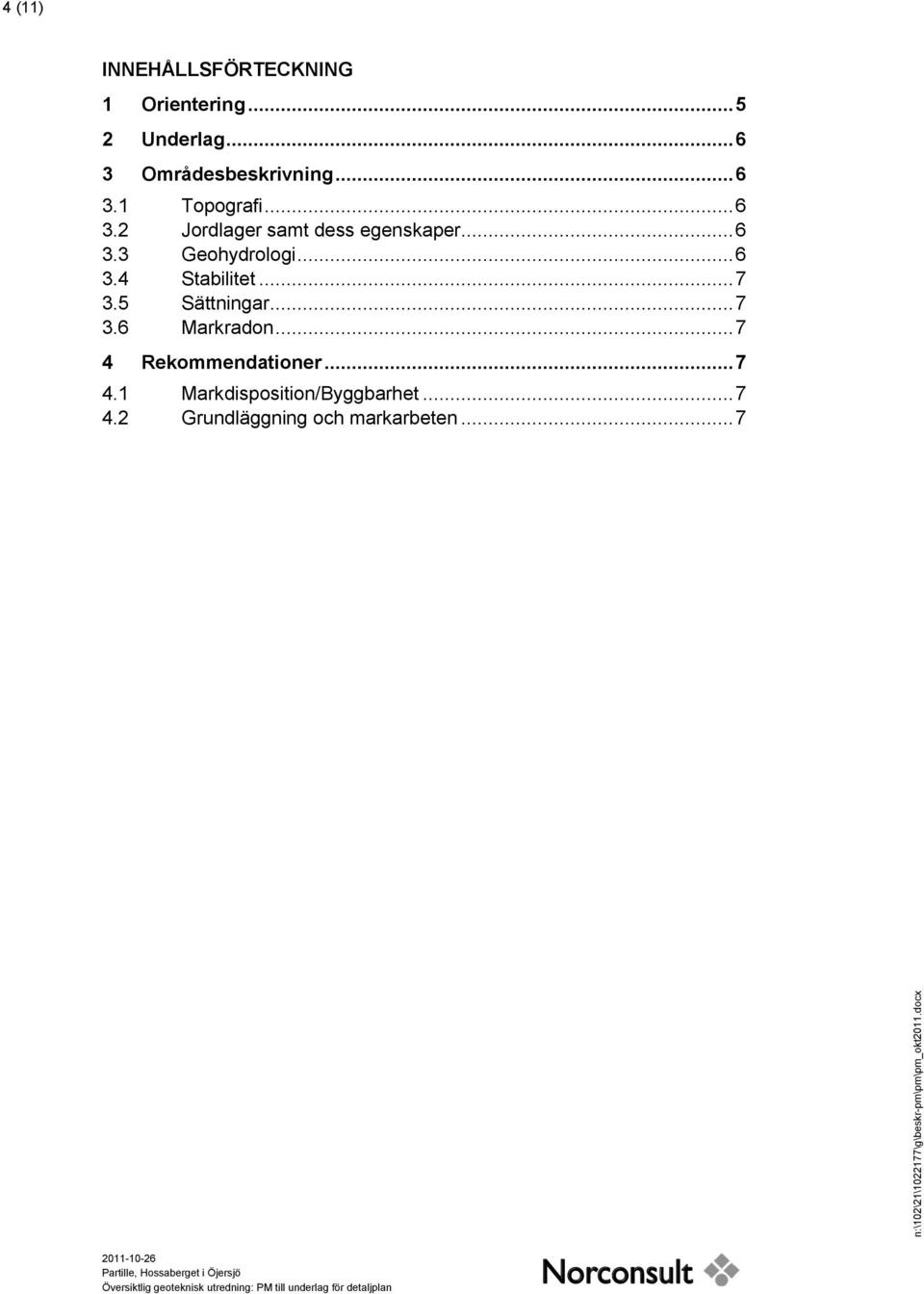

4 4 (11) INNEHÅLLSFÖRTECKNING 1 Orientering Underlag Områdesbeskrivning Topografi Jordlager samt dess egenskaper Geohydrologi Stabilitet Sättningar Markradon Rekommendationer Markdisposition/Byggbarhet Grundläggning och markarbeten... 7

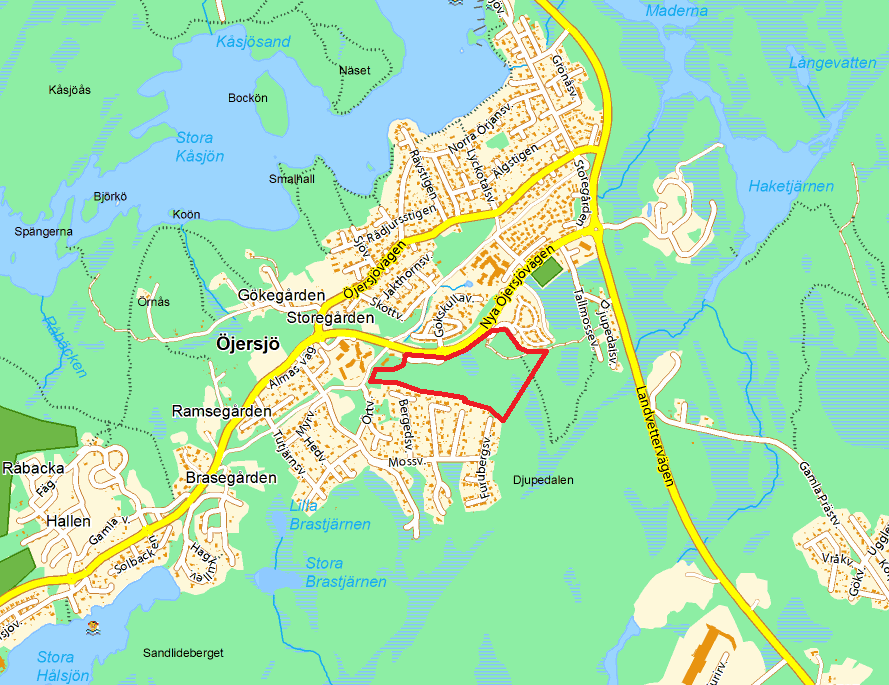

5 5 (11) 1 Orientering På uppdrag av Partille kommun har Norconsult AB utfört en översiktlig geoteknisk undersökning till detaljplan för Hossaberget, Öjersjö i Partille kommun. Detaljplanen omfattar bostadsbebyggelse i form av flerbostadshus, grupphus och friliggande villor inom ett område om ca 14 ha. Planområdet är beläget söder om Nya Öjersjövägen, se figur 1. Nya Öjersjövägen Planområdets ungefärliga läge Figur 1. Av rödmarkeringen framgår planområdets ungefärliga läge Avsikten med handlingen är att kontrollera de geotekniska förutsättningarna för planerad nybyggnation. Detta främst med avseende på stabilitets- och sättningsförhållanden för aktuellt område.

6 6 (11) 2 Underlag Fält- och laboratorieundersökningar utfördes i oktober 2011 av Norconsult Fältgeoteknik AB och redovisas i separat handling Fält- och laboratorieresultat (RGeo) med samma datum och uppdragsnummer som denna PM. 3 Områdesbeskrivning 3.1 Topografi Det undersökta området utgörs för närvarande av naturmark. Inom planområdet löper två parallella höjdryggar i nord-sydlig riktning. Marken på höjdryggarna är bevuxen, i första hand av barrträd, och dalgången är av myrmarkskaraktär. Nivåerna varierar inom planområdet mellan ca +130 och ca De lägsta nivåerna finns i nordvästra samt östra delen av det aktuellt område. 3.2 Jordlager samt dess egenskaper De naturliga jordlagren består överst av organiskt material/mulljord med en mäktighet av ca 0,2-0,8 m. Mulljorden är sandig, siltig samt har en mörkbrun/rödbrun färg. Det organiska materialets vattenkvot varierar mellan ca % med de lägre värdena uppmätta på större djup. Under det organiska jordskiktet följer friktionsjord med en mäktighet av ca 0,2-4,5 m. Detta lager består främst av sand men på vissa ställen kan silt förekomma lokalt. Friktionsjordens vattenkvot varierar mellan ca 15 och 40 %. Sanden är brun, mullhaltig, siltig och rostfläckig med enstaka växt- samt grusrester. Djup till fast botten uppmättes inom området till mellan ca 0,2 och 4,5 m. De större djupen förekommer i planområdets västra del. Berget går i eller nära dagen inom stora delar av området. 3.3 Geohydrologi Den stabiliserande vattenytan har mätts i skruvborrhålen och låg vid undersökningen i oktober 2011 på mellan ca 0 och 0,5 m under markytan. För punkt 2 och 8 var det torrt till minst 0,5 respektive 0,8 m djup under markytan.

7 7 (11) 3.4 Stabilitet Exploatering av aktuellt området bedöms ej medföra några stabilitetsproblem eftersom djup till berg är litet och markytan inom planområdet till stora delar består av berg i dagen. 3.5 Sättningar De delar av planområdet som består av organiskt material/mulljord är mycket sättningskänsliga. 3.6 Markradon Enligt tidigare utförd gammastrålningsmätning inom området (Norconsult, 2009) klassas området som lågriskområde med avseende på radon. 4 Rekommendationer 4.1 Markdisposition/Byggbarhet Eftersom djup till berg är litet och markytan inom aktuellt område till stora delar består av berg i eller nära i dagen, bedöms exploatering av området inte försämra totalstabiliteten. 4.2 Grundläggning och markarbeten Innan byggnation skall alla organiska jordlager schaktas ur. Detta är viktigt överallt där sättningar skall undvikas, men framförallt i anslutning till planerade byggnader och anläggningar. Vid schakt skall beaktas att jorden innehåller silt och därmed har flytjordtendenser. Byggnaderna rekommenderas att ej utföras med källare på grund av risk för bergkontakt, då berg påträffas inom merparten av området i eller nära markytan. De kan möjligen utföras med källare i västra delen av planområdet då djup till berg är ca 4,5 m.

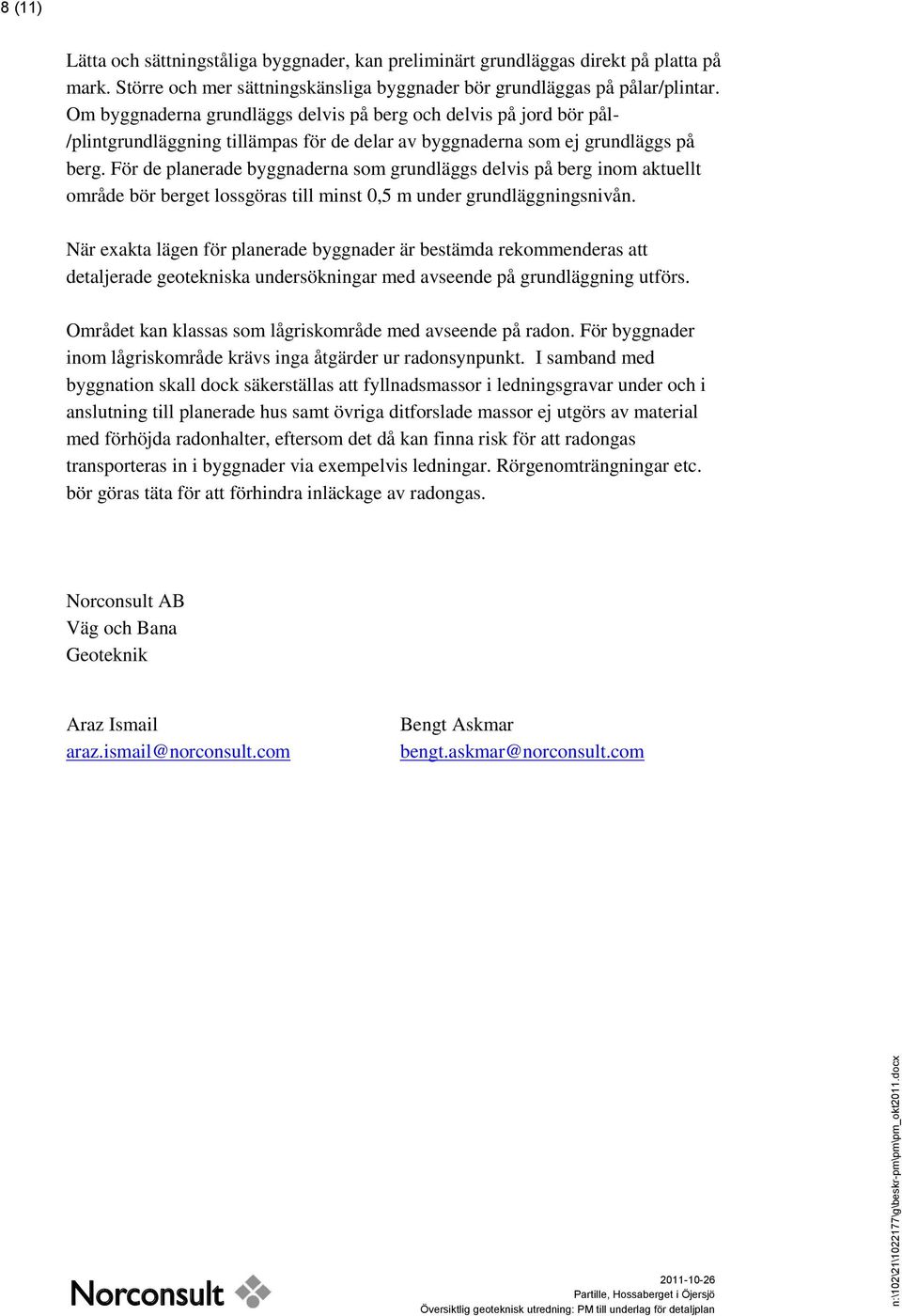

8 8 (11) Lätta och sättningståliga byggnader, kan preliminärt grundläggas direkt på platta på mark. Större och mer sättningskänsliga byggnader bör grundläggas på pålar/plintar. Om byggnaderna grundläggs delvis på berg och delvis på jord bör pål- /plintgrundläggning tillämpas för de delar av byggnaderna som ej grundläggs på berg. För de planerade byggnaderna som grundläggs delvis på berg inom aktuellt område bör berget lossgöras till minst 0,5 m under grundläggningsnivån. När exakta lägen för planerade byggnader är bestämda rekommenderas att detaljerade geotekniska undersökningar med avseende på grundläggning utförs. Området kan klassas som lågriskområde med avseende på radon. För byggnader inom lågriskområde krävs inga åtgärder ur radonsynpunkt. I samband med byggnation skall dock säkerställas att fyllnadsmassor i ledningsgravar under och i anslutning till planerade hus samt övriga ditforslade massor ej utgörs av material med förhöjda radonhalter, eftersom det då kan finna risk för att radongas transporteras in i byggnader via exempelvis ledningar. Rörgenomträngningar etc. bör göras täta för att förhindra inläckage av radongas. Norconsult AB Väg och Bana Geoteknik Araz Ismail araz.ismail@norconsult.com Bengt Askmar bengt.askmar@norconsult.com

9 9 (11)

10 10 (11)

11 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax
