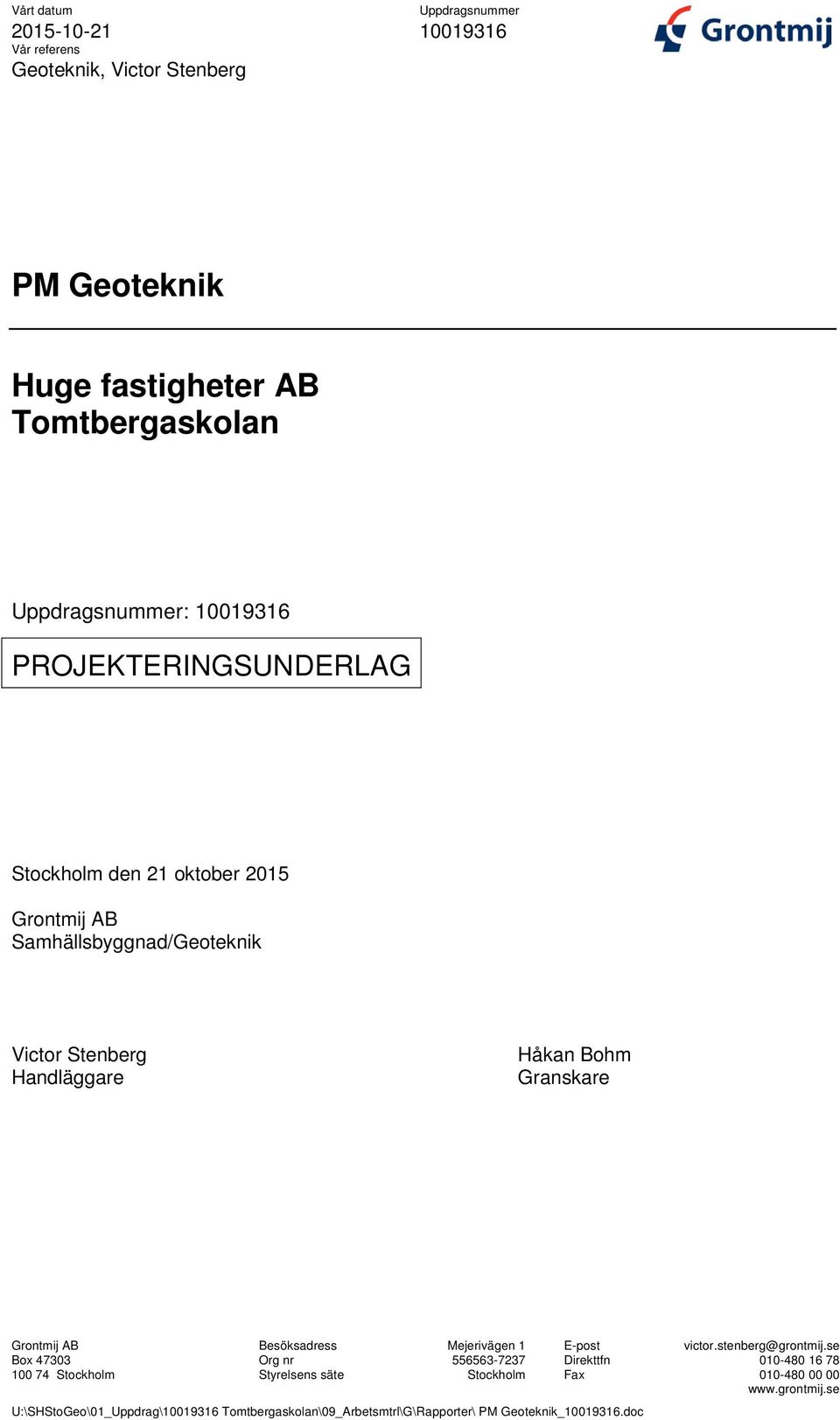

1 Vårt datum Vår referens Geoteknik, Victor Stenberg Uppdragsnummer PM Geoteknik Huge fastigheter AB Tomtbergaskolan Uppdragsnummer: PROJEKTERINGSUNDERLAG Stockholm den 21 oktober 2015 Grontmij AB Samhällsbyggnad/Geoteknik Victor Stenberg Handläggare Håkan Bohm Granskare Grontmij AB Besöksadress Mejerivägen 1 E-post victor.stenberg@grontmij.se Box Org nr Direkttfn Stockholm Styrelsens säte Stockholm Fax

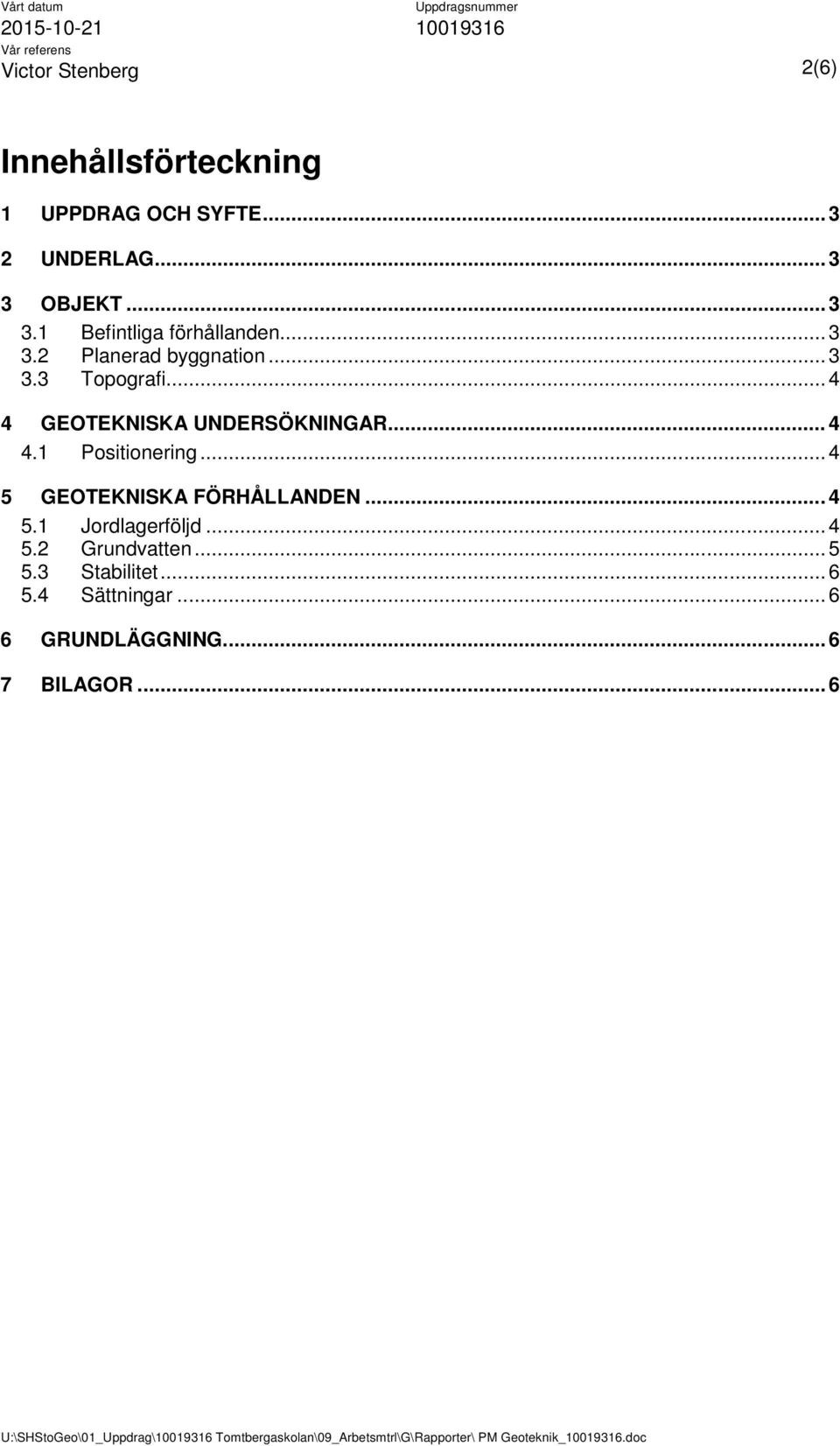

2 Vårt datum Vår referens Victor Stenberg Uppdragsnummer (6) Innehållsförteckning 1 UPPDRAG OCH SYFTE UNDERLAG OBJEKT Befintliga förhållanden Planerad byggnation Topografi GEOTEKNISKA UNDERSÖKNINGAR Positionering GEOTEKNISKA FÖRHÅLLANDEN Jordlagerföljd Grundvatten Stabilitet Sättningar GRUNDLÄGGNING BILAGOR... 6

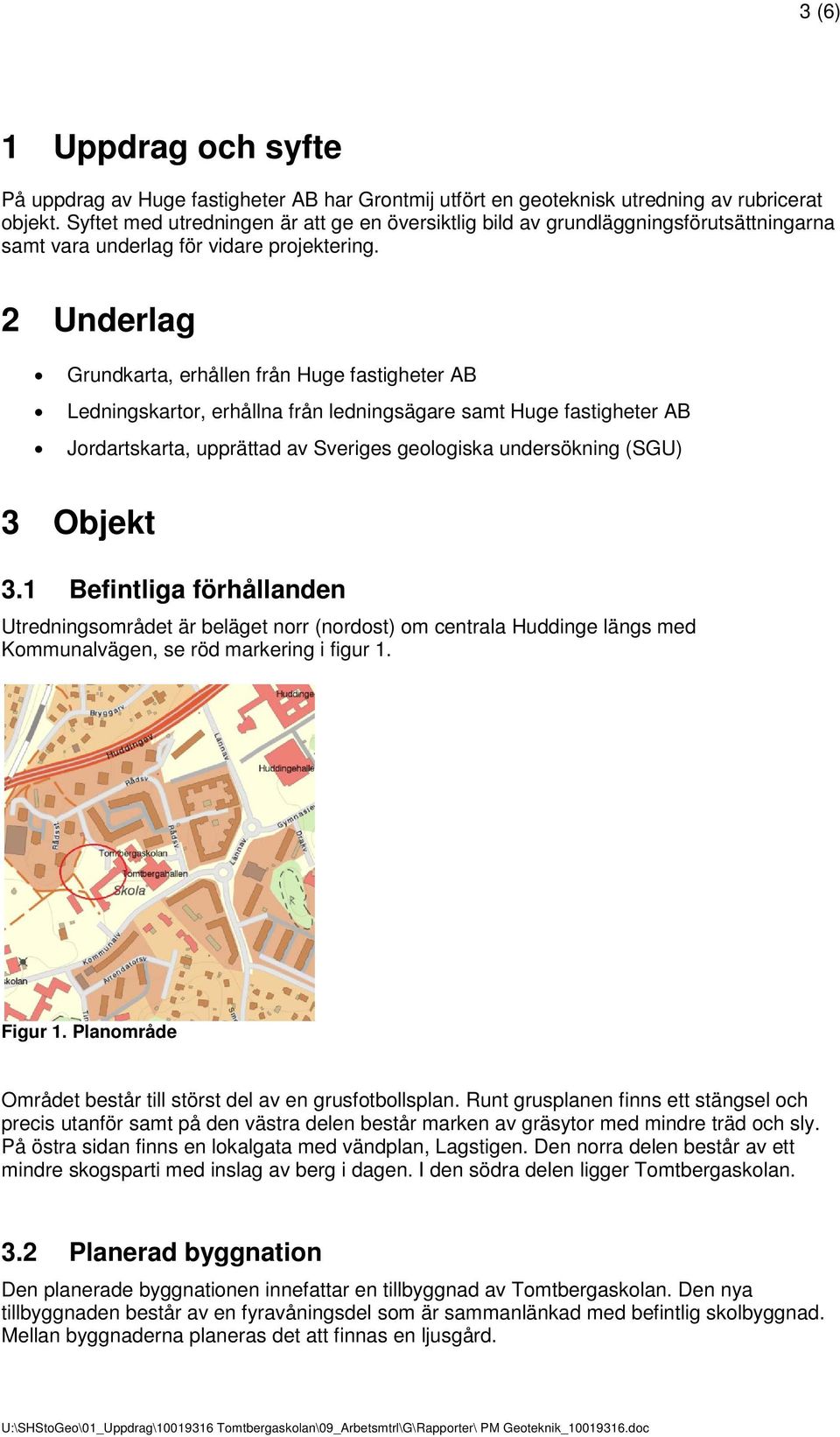

3 3 (6) 1 Uppdrag och syfte På uppdrag av Huge fastigheter AB har Grontmij utfört en geoteknisk utredning av rubricerat objekt. Syftet med utredningen är att ge en översiktlig bild av grundläggningsförutsättningarna samt vara underlag för vidare projektering. 2 Underlag Grundkarta, erhållen från Huge fastigheter AB Ledningskartor, erhållna från ledningsägare samt Huge fastigheter AB Jordartskarta, upprättad av Sveriges geologiska undersökning (SGU) 3 Objekt 3.1 Befintliga förhållanden Utredningsområdet är beläget norr (nordost) om centrala Huddinge längs med Kommunalvägen, se röd markering i figur 1. Figur 1. Planområde Området består till störst del av en grusfotbollsplan. Runt grusplanen finns ett stängsel och precis utanför samt på den västra delen består marken av gräsytor med mindre träd och sly. På östra sidan finns en lokalgata med vändplan, Lagstigen. Den norra delen består av ett mindre skogsparti med inslag av berg i dagen. I den södra delen ligger Tomtbergaskolan. 3.2 Planerad byggnation Den planerade byggnationen innefattar en tillbyggnad av Tomtbergaskolan. Den nya tillbyggnaden består av en fyravåningsdel som är sammanlänkad med befintlig skolbyggnad. Mellan byggnaderna planeras det att finnas en ljusgård.

4 4 (6) Figur 2. Skiss (Situationsplan Sundell Arkitekter, ) 3.3 Topografi Områdets marknivå är relativt plan och varierar mellan ca +30 och Geotekniska undersökningar Utförda geotekniska undersökningar har bestått av jord-bergsondering, skruvprovtagning samt installation av två grundvattenrör. 4.1 Positionering Utsättning och inmätning av borrpunkter har skett med RTK-GPS av Susanne Bizet, Grontmij AB. Koordinatsystem i plan är Sweref och höjdsystem RH Geotekniska förhållanden 5.1 Jordlagerföljd Enligt SGU:s jordartskarta består jorden i området av glacial lera och berg, se figur 3 nedan.

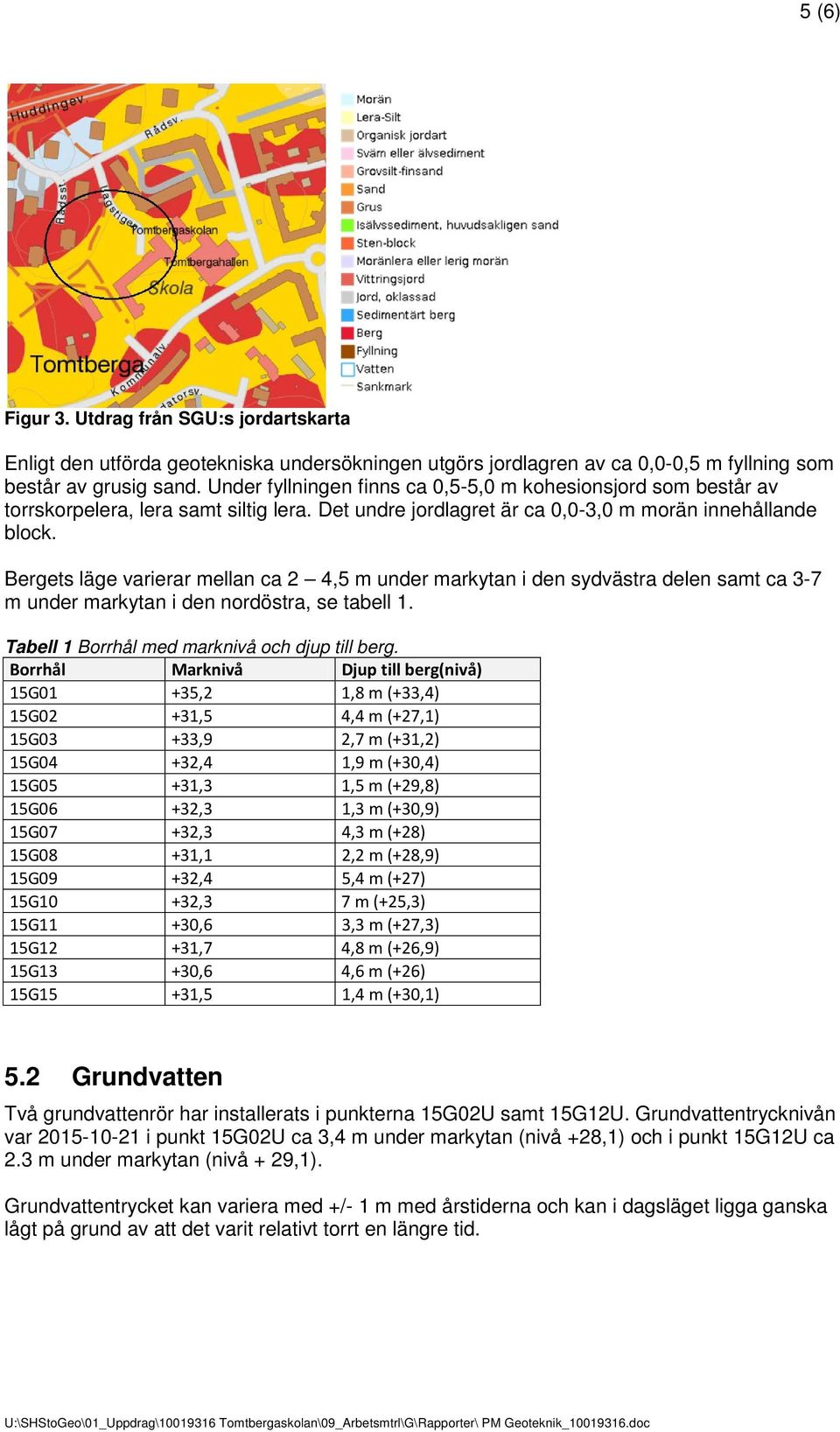

5 5 (6) Figur 3. Utdrag från SGU:s jordartskarta Enligt den utförda geotekniska undersökningen utgörs jordlagren av ca 0,0-0,5 m fyllning som består av grusig sand. Under fyllningen finns ca 0,5-5,0 m kohesionsjord som består av torrskorpelera, lera samt siltig lera. Det undre jordlagret är ca 0,0-3,0 m morän innehållande block. Bergets läge varierar mellan ca 2 4,5 m under markytan i den sydvästra delen samt ca 3-7 m under markytan i den nordöstra, se tabell 1. Tabell 1 Borrhål med marknivå och djup till berg. Borrhål Marknivå Djup till berg(nivå) 15G01 +35,2 1,8 m (+33,4) 15G02 +31,5 4,4 m (+27,1) 15G03 +33,9 2,7 m (+31,2) 15G04 +32,4 1,9 m (+30,4) 15G05 +31,3 1,5 m (+29,8) 15G06 +32,3 1,3 m (+30,9) 15G07 +32,3 4,3 m (+28) 15G08 +31,1 2,2 m (+28,9) 15G09 +32,4 5,4 m (+27) 15G10 +32,3 7 m (+25,3) 15G11 +30,6 3,3 m (+27,3) 15G12 +31,7 4,8 m (+26,9) 15G13 +30,6 4,6 m (+26) 15G15 +31,5 1,4 m (+30,1) 5.2 Grundvatten Två grundvattenrör har installerats i punkterna 15G02U samt 15G12U. Grundvattentrycknivån var i punkt 15G02U ca 3,4 m under markytan (nivå +28,1) och i punkt 15G12U ca 2.3 m under markytan (nivå + 29,1). Grundvattentrycket kan variera med +/- 1 m med årstiderna och kan i dagsläget ligga ganska lågt på grund av att det varit relativt torrt en längre tid.

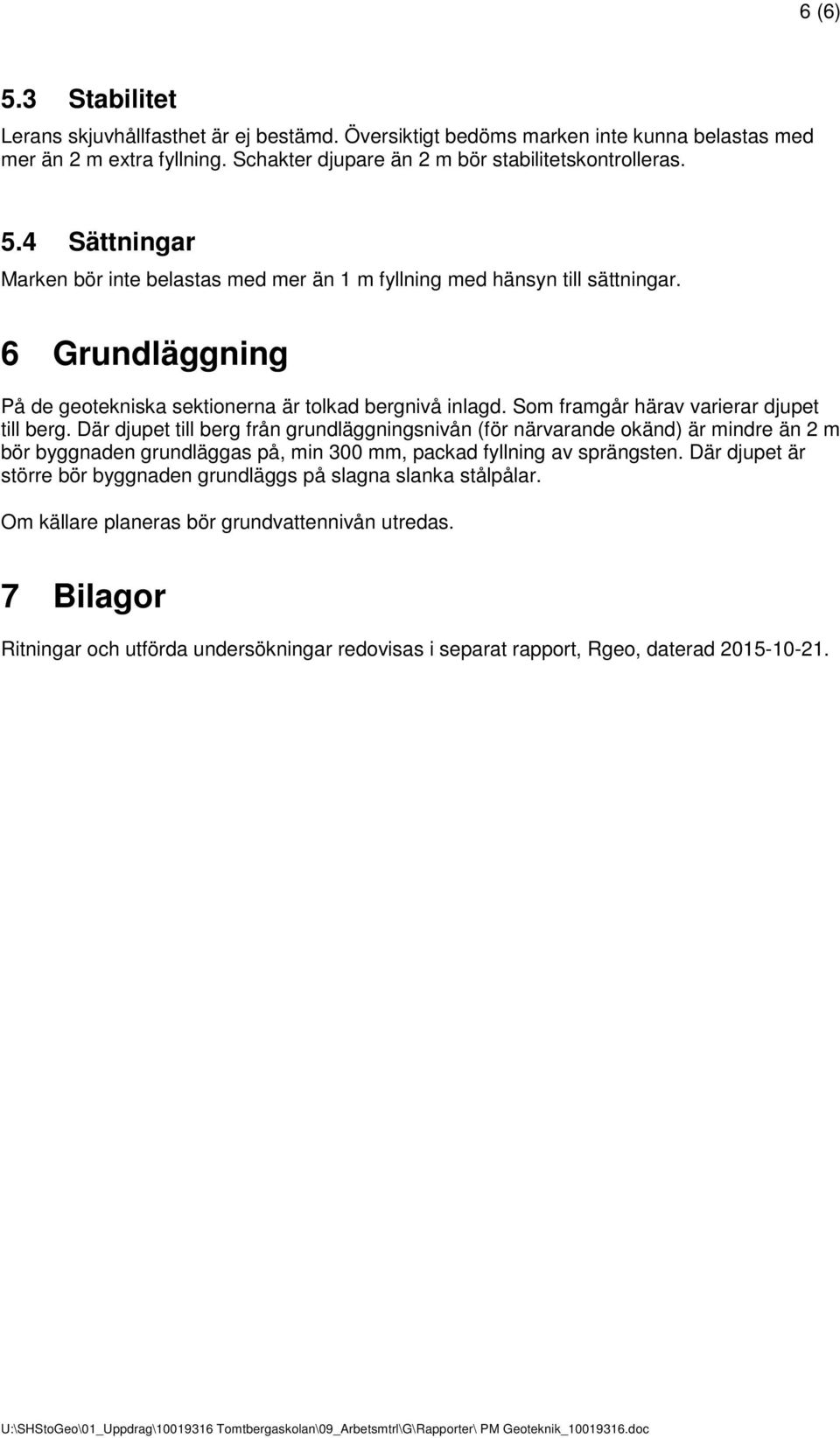

6 6 (6) 5.3 Stabilitet Lerans skjuvhållfasthet är ej bestämd. Översiktigt bedöms marken inte kunna belastas med mer än 2 m extra fyllning. Schakter djupare än 2 m bör stabilitetskontrolleras. 5.4 Sättningar Marken bör inte belastas med mer än 1 m fyllning med hänsyn till sättningar. 6 Grundläggning På de geotekniska sektionerna är tolkad bergnivå inlagd. Som framgår härav varierar djupet till berg. Där djupet till berg från grundläggningsnivån (för närvarande okänd) är mindre än 2 m bör byggnaden grundläggas på, min 300 mm, packad fyllning av sprängsten. Där djupet är större bör byggnaden grundläggs på slagna slanka stålpålar. Om källare planeras bör grundvattennivån utredas. 7 Bilagor Ritningar och utförda undersökningar redovisas i separat rapport, Rgeo, daterad
