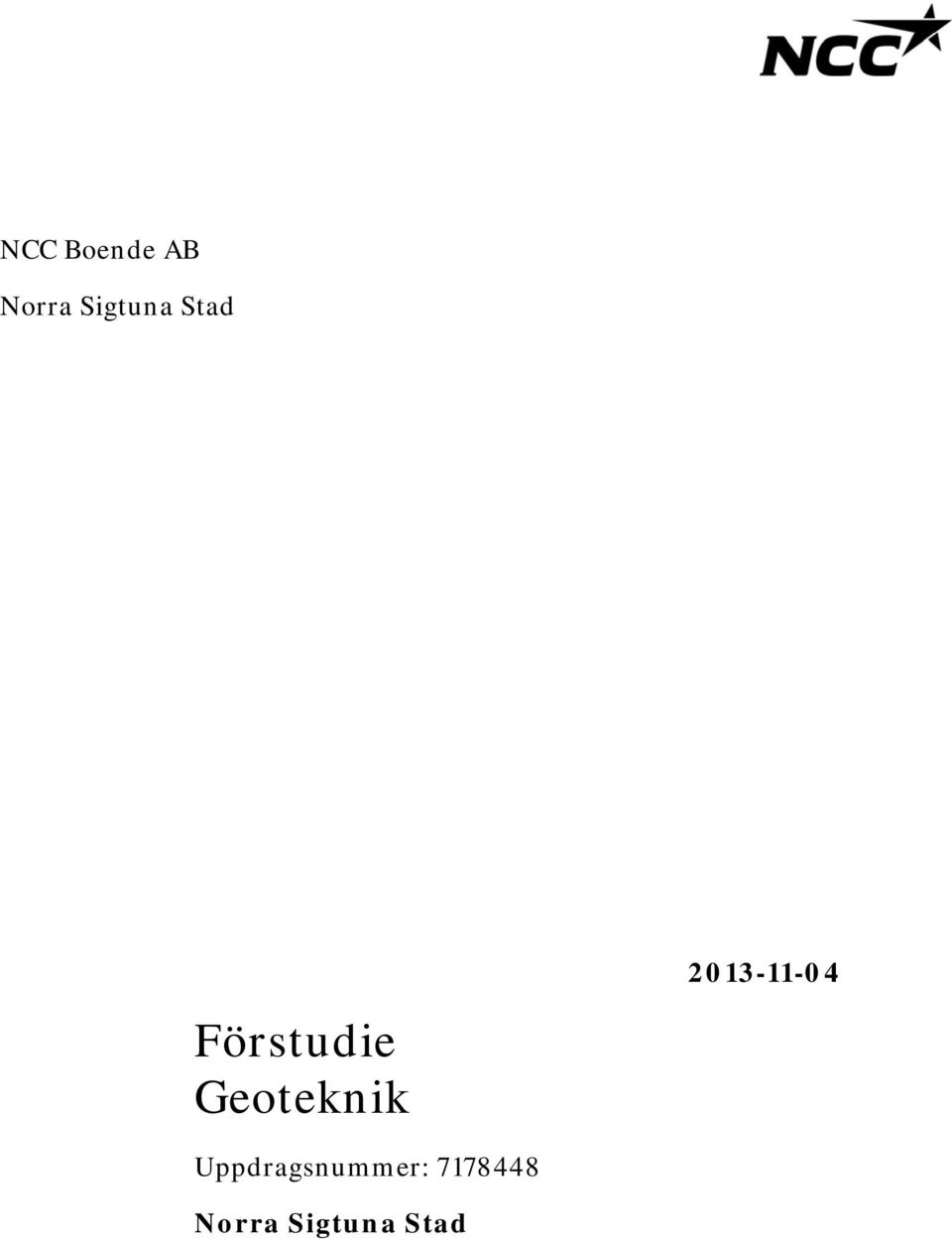

1 NCC Boende AB Norra Sigtuna Stad Förstudie Geoteknik Uppdragsnummer: Norra Sigtuna Stad

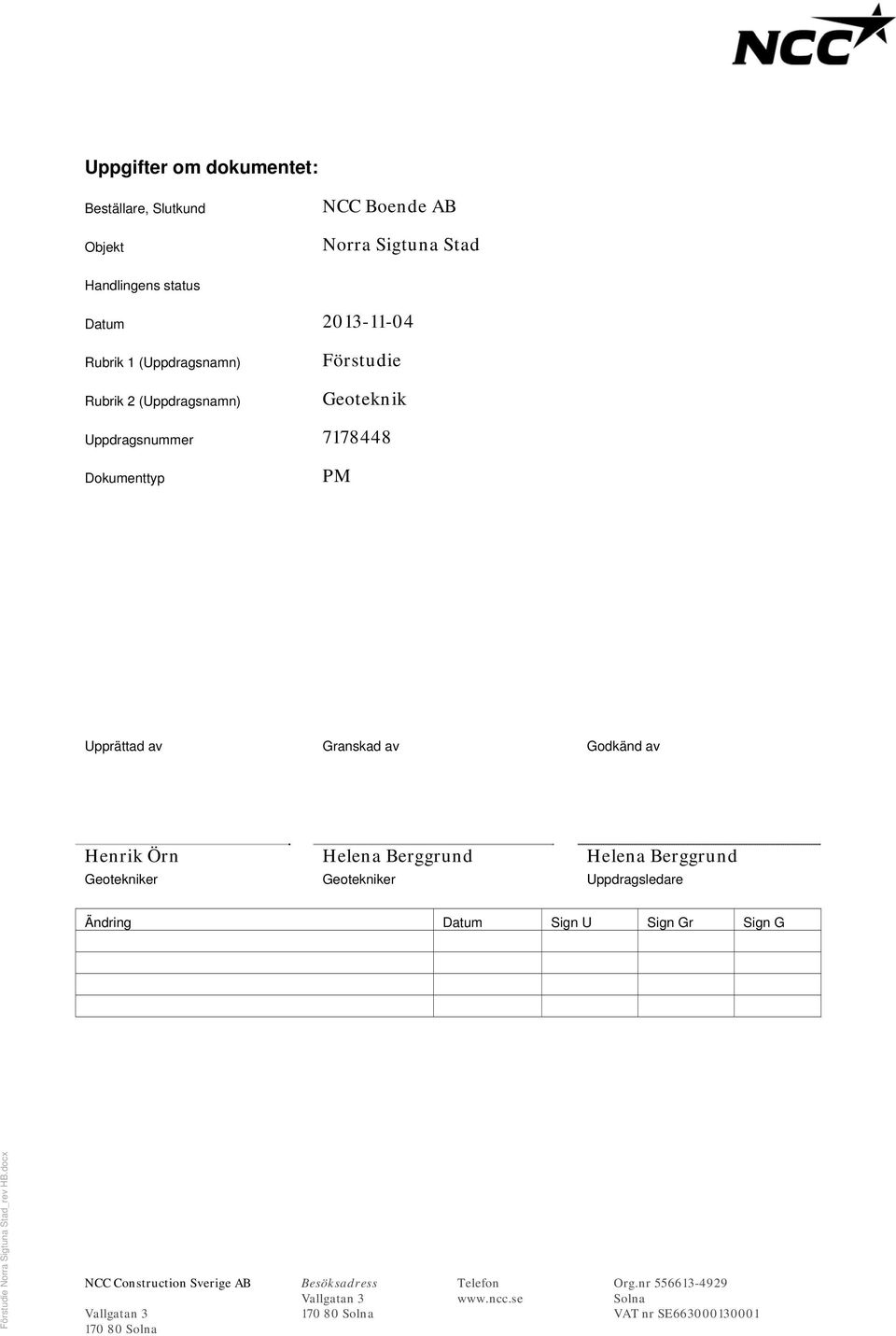

2 Uppgifter om dokumentet: Beställare, Slutkund Objekt NCC Boende AB Norra Sigtuna Stad Handlingens status Datum Rubrik 1 (Uppdragsnamn) Rubrik 2 (Uppdragsnamn) Förstudie Geoteknik Uppdragsnummer Dokumenttyp PM Upprättad av Granskad av Godkänd av Henrik Örn Helena Berggrund Helena Berggrund Geotekniker Geotekniker Uppdragsledare Ändring Datum Sign U Sign Gr Sign G Förstudie Norra Sigtuna Stad_rev HB.docx NCC Construction Sverige AB Vallgatan Solna Besöksadress Vallgatan Solna Telefon Org.nr Solna VAT nr SE

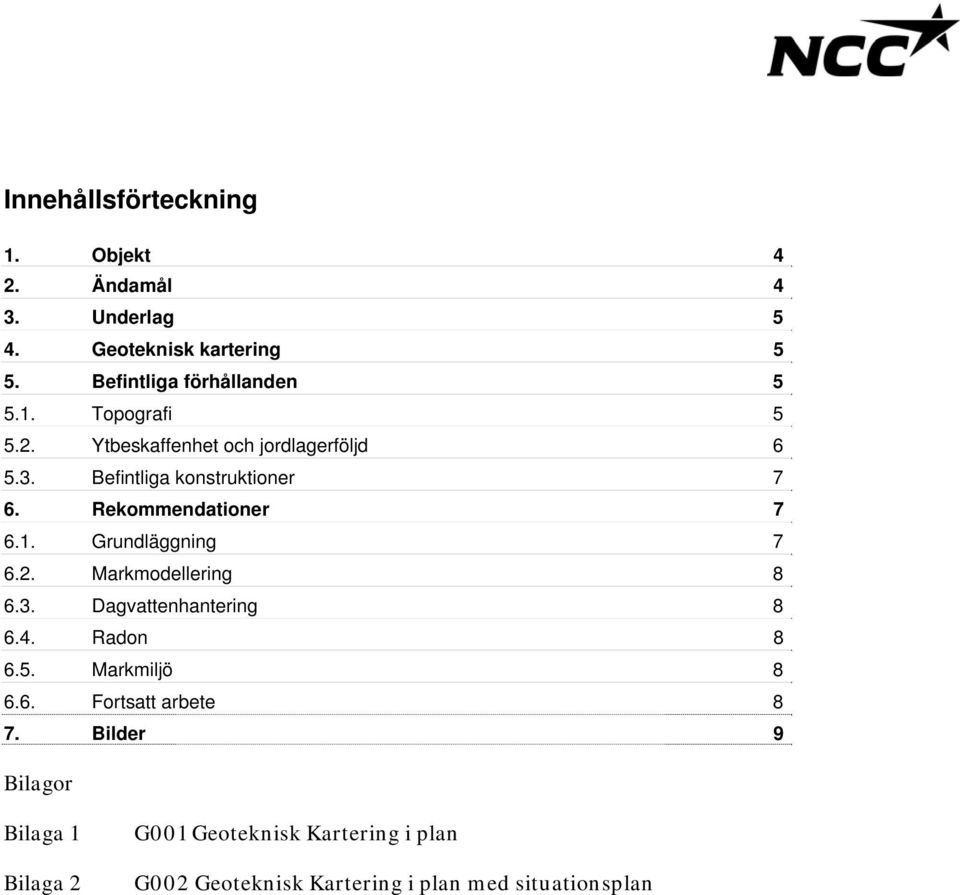

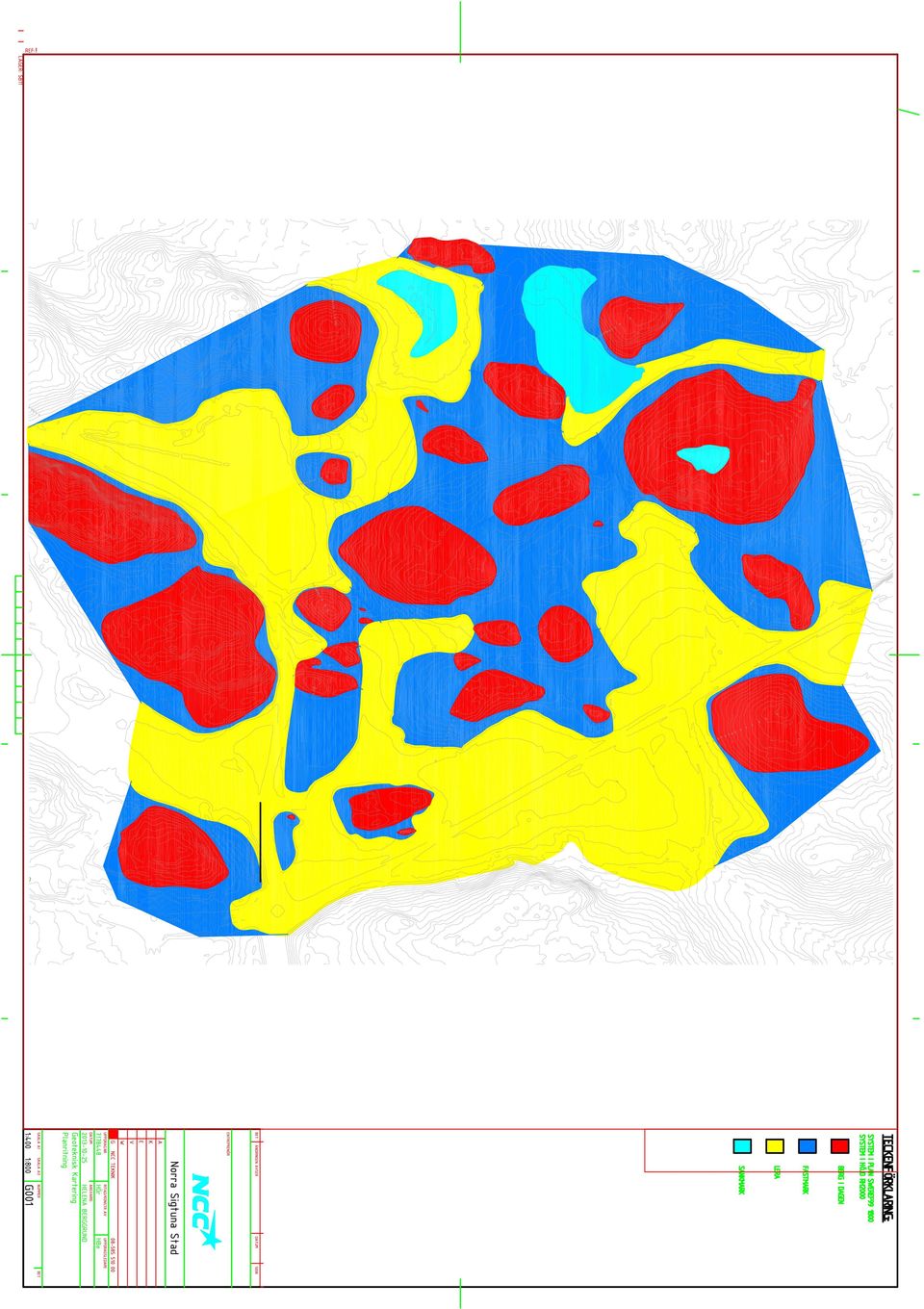

3 Innehållsförteckning 1. Objekt 4 2. Ändamål 4 3. Underlag 5 4. Geoteknisk kartering 5 5. Befintliga förhållanden Topografi Ytbeskaffenhet och jordlagerföljd Befintliga konstruktioner 7 6. Rekommendationer Grundläggning Markmodellering Dagvattenhantering Radon Markmiljö Fortsatt arbete 8 7. Bilder 9 Bilagor Bilaga 1 Bilaga 2 G001 Geoteknisk Kartering i plan G002 Geoteknisk Kartering i plan med situationsplan

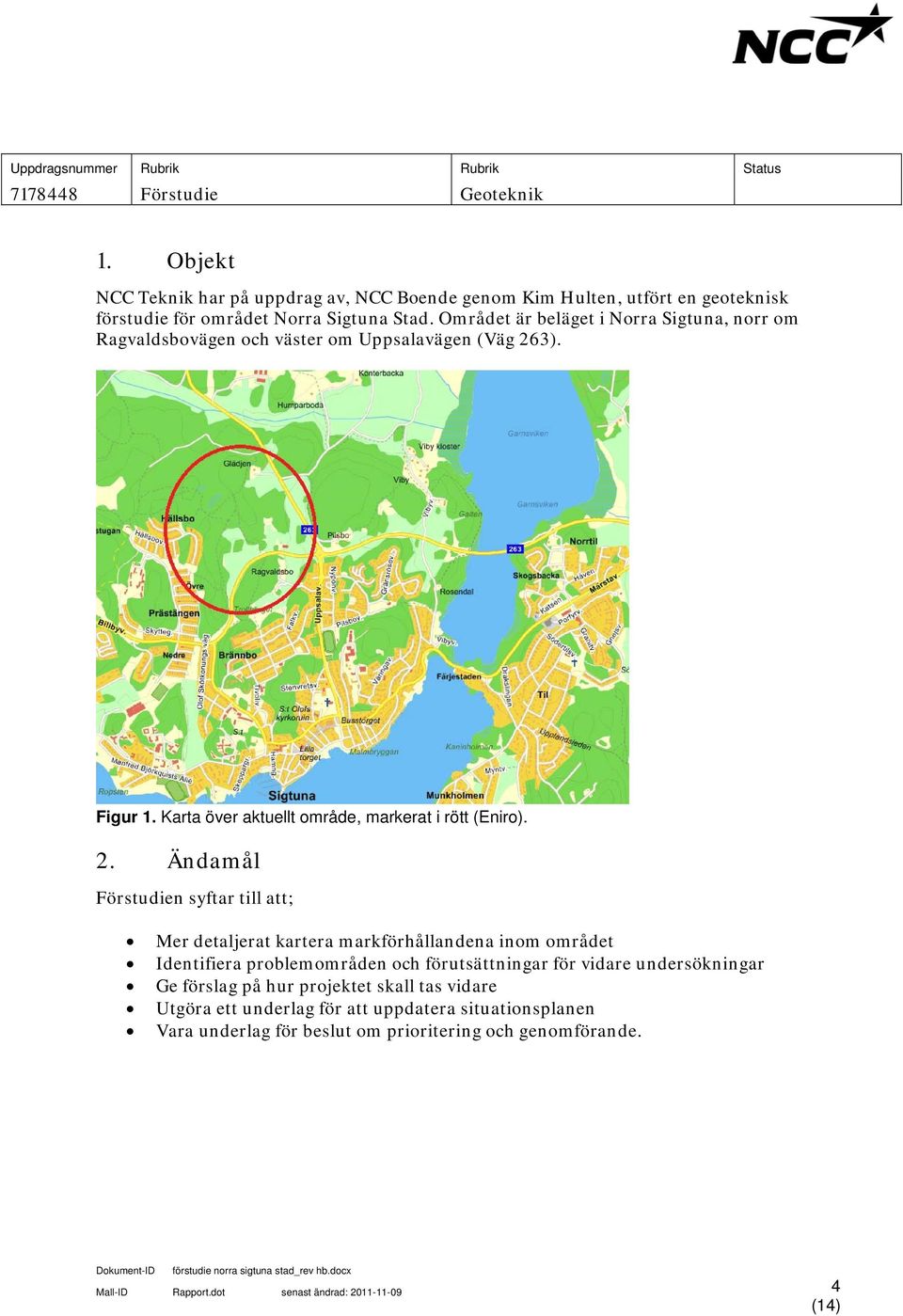

4 1. Objekt NCC Teknik har på uppdrag av, NCC Boende genom Kim Hulten, utfört en geoteknisk förstudie för området Norra Sigtuna Stad. Området är beläget i Norra Sigtuna, norr om Ragvaldsbovägen och väster om Uppsalavägen (Väg 263). Figur 1. Karta över aktuellt område, markerat i rött (Eniro). 2. Ändamål Förstudien syftar till att; Mer detaljerat kartera markförhållandena inom området Identifiera problemområden och förutsättningar för vidare undersökningar Ge förslag på hur projektet skall tas vidare Utgöra ett underlag för att uppdatera situationsplanen Vara underlag för beslut om prioritering och genomförande. Mall-ID Rapport.dot senast ändrad:

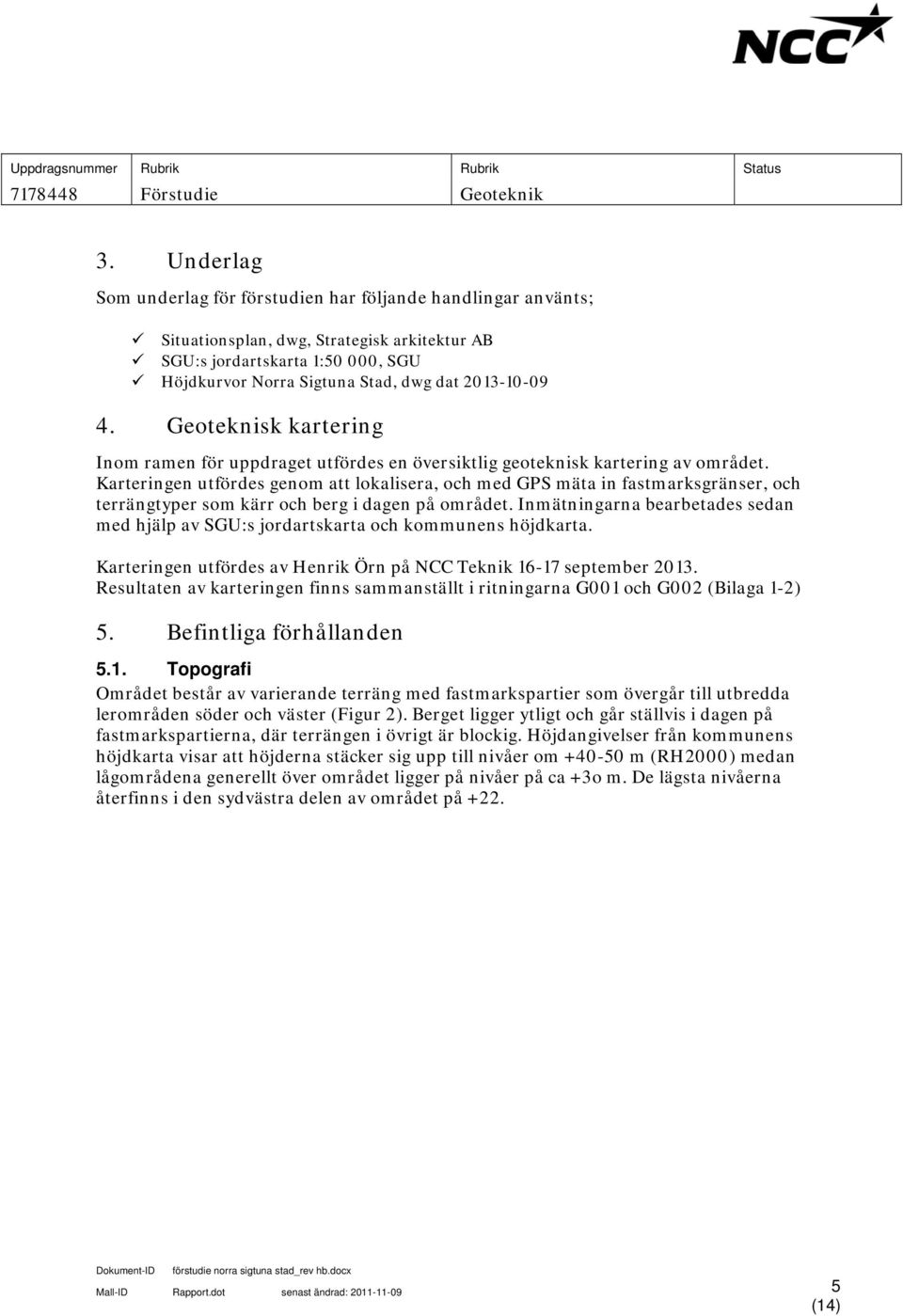

5 3. Underlag Som underlag för förstudien har följande handlingar använts; Situationsplan, dwg, Strategisk arkitektur AB SGU:s jordartskarta 1:50 000, SGU Höjdkurvor Norra Sigtuna Stad, dwg dat Geoteknisk kartering Inom ramen för uppdraget utfördes en översiktlig geoteknisk kartering av området. Karteringen utfördes genom att lokalisera, och med GPS mäta in fastmarksgränser, och terrängtyper som kärr och berg i dagen på området. Inmätningarna bearbetades sedan med hjälp av SGU:s jordartskarta och kommunens höjdkarta. Karteringen utfördes av Henrik Örn på NCC Teknik september Resultaten av karteringen finns sammanställt i ritningarna G001 och G002 (Bilaga 1-2) 5. Befintliga förhållanden 5.1. Topografi Området består av varierande terräng med fastmarkspartier som övergår till utbredda lerområden söder och väster (Figur 2). Berget ligger ytligt och går ställvis i dagen på fastmarkspartierna, där terrängen i övrigt är blockig. Höjdangivelser från kommunens höjdkarta visar att höjderna stäcker sig upp till nivåer om m (RH2000) medan lågområdena generellt över området ligger på nivåer på ca +3o m. De lägsta nivåerna återfinns i den sydvästra delen av området på +22. Mall-ID Rapport.dot senast ändrad:

6 Figur 2. Flygfoto över aktuellt område, visar befintliga terrängförhållanden och topografi 5.2. Ytbeskaffenhet och jordlagerföljd Större delen av området utgörs idag av skogsmark med dominerande barrskog. Mindre partier av sankmark förekommer i de västra delarna området. I söder och väster breder lågområden ut sig med äng- och åkermark. Enligt SGUs Jordartskarta (skala 1:50 000) är översta lagret sandig morän alternativt berg i dagen. Dessa överlagras dessa av glacial lera i lågområdena. (Figur 3) Mall-ID Rapport.dot senast ändrad:

7 Figur 3. Utdrag ur SGU:s jordartskarta Befintliga konstruktioner Området är sparsamt bebyggt. Ett antal villor är belägna i norr vid Vassundavägen. I söder ligger en brandstation vid Ragvaldsbovägen. Väster om området ligger ett villaområde vid Hällsbo. Från Hällsbo i väster löper en luftburen elledning som genomkorsar området i nordostlig riktning. 6. Rekommendationer 6.1. Grundläggning Inom fastmarkspartier (morän och berg) kan grundläggning inriktas på metoden platta på mark. Inom områden med lera kan plattgrundläggning ske under förutsättningen att; Begränsad belastningsökning (storleksordningen småhus 1-2 vån och ingen uppfyllnad) Husen grundläggs med väl lastspridande konstruktion Inga ojämna lerlager förekommer under delar av byggnaden Om ovanstående förutsättningar ej kan uppfyllas kan följande åtgärder bli aktuella; Mall-ID Rapport.dot senast ändrad:

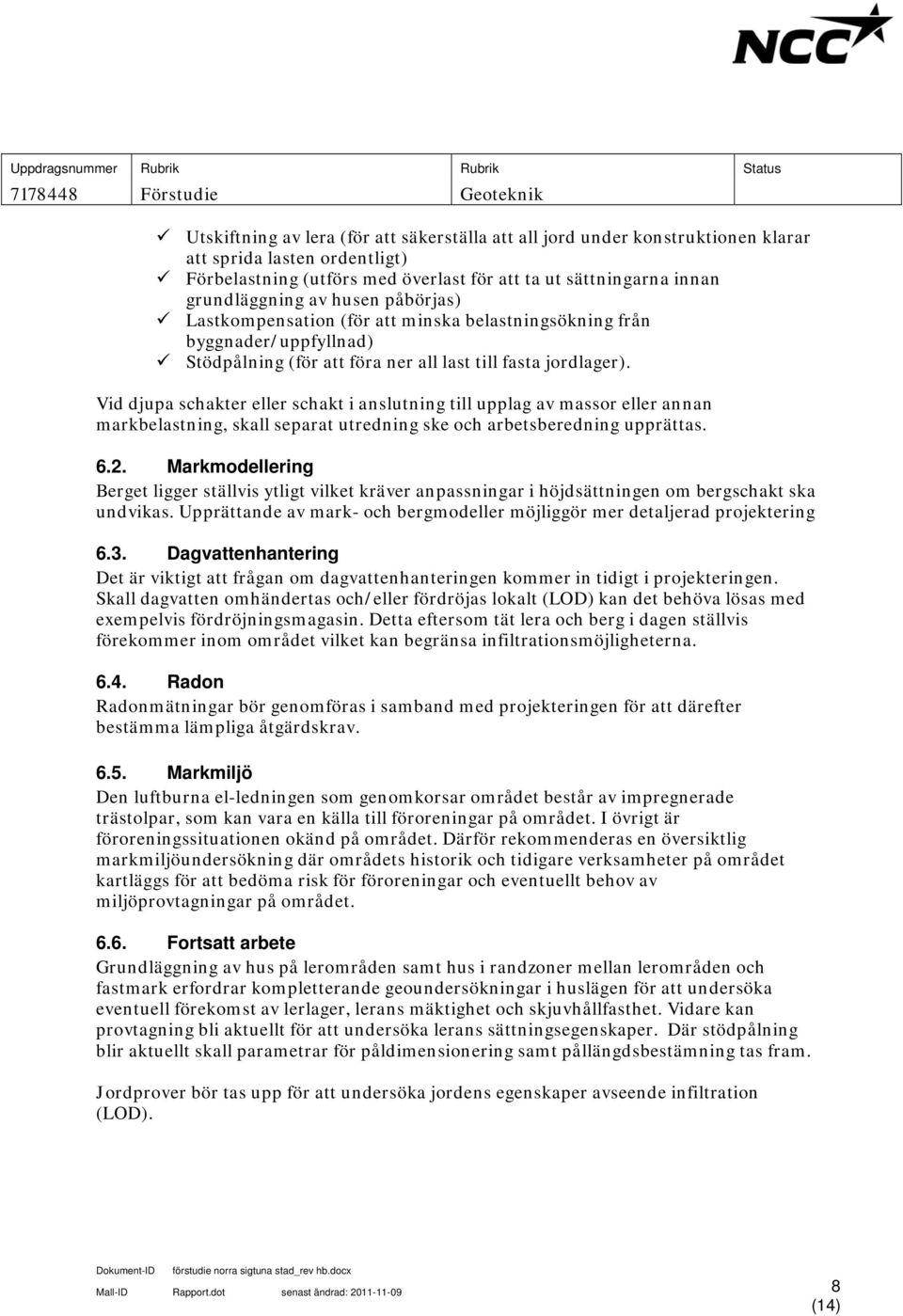

8 Utskiftning av lera (för att säkerställa att all jord under konstruktionen klarar att sprida lasten ordentligt) Förbelastning (utförs med överlast för att ta ut sättningarna innan grundläggning av husen påbörjas) Lastkompensation (för att minska belastningsökning från byggnader/uppfyllnad) Stödpålning (för att föra ner all last till fasta jordlager). Vid djupa schakter eller schakt i anslutning till upplag av massor eller annan markbelastning, skall separat utredning ske och arbetsberedning upprättas Markmodellering Berget ligger ställvis ytligt vilket kräver anpassningar i höjdsättningen om bergschakt ska undvikas. Upprättande av mark- och bergmodeller möjliggör mer detaljerad projektering 6.3. Dagvattenhantering Det är viktigt att frågan om dagvattenhanteringen kommer in tidigt i projekteringen. Skall dagvatten omhändertas och/eller fördröjas lokalt (LOD) kan det behöva lösas med exempelvis fördröjningsmagasin. Detta eftersom tät lera och berg i dagen ställvis förekommer inom området vilket kan begränsa infiltrationsmöjligheterna Radon Radonmätningar bör genomföras i samband med projekteringen för att därefter bestämma lämpliga åtgärdskrav Markmiljö Den luftburna el-ledningen som genomkorsar området består av impregnerade trästolpar, som kan vara en källa till föroreningar på området. I övrigt är föroreningssituationen okänd på området. Därför rekommenderas en översiktlig markmiljöundersökning där områdets historik och tidigare verksamheter på området kartläggs för att bedöma risk för föroreningar och eventuellt behov av miljöprovtagningar på området Fortsatt arbete Grundläggning av hus på lerområden samt hus i randzoner mellan lerområden och fastmark erfordrar kompletterande geoundersökningar i huslägen för att undersöka eventuell förekomst av lerlager, lerans mäktighet och skjuvhållfasthet. Vidare kan provtagning bli aktuellt för att undersöka lerans sättningsegenskaper. Där stödpålning blir aktuellt skall parametrar för påldimensionering samt pållängdsbestämning tas fram. Jordprover bör tas upp för att undersöka jordens egenskaper avseende infiltration (LOD). Mall-ID Rapport.dot senast ändrad:

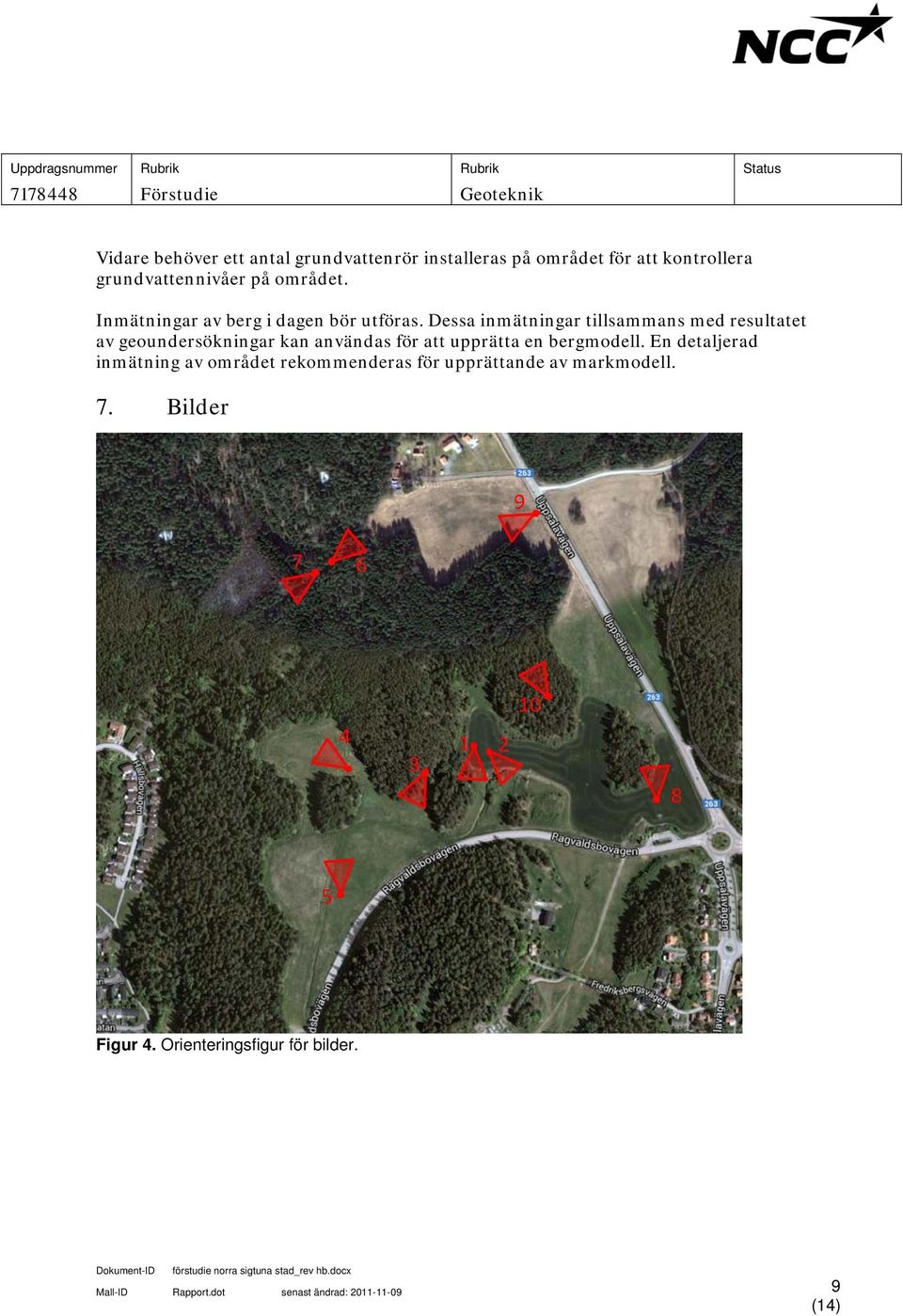

9 Vidare behöver ett antal grundvattenrör installeras på området för att kontrollera grundvattennivåer på området. Inmätningar av berg i dagen bör utföras. Dessa inmätningar tillsammans med resultatet av geoundersökningar kan användas för att upprätta en bergmodell. En detaljerad inmätning av området rekommenderas för upprättande av markmodell. 7. Bilder Figur 4. Orienteringsfigur för bilder. Mall-ID Rapport.dot senast ändrad:

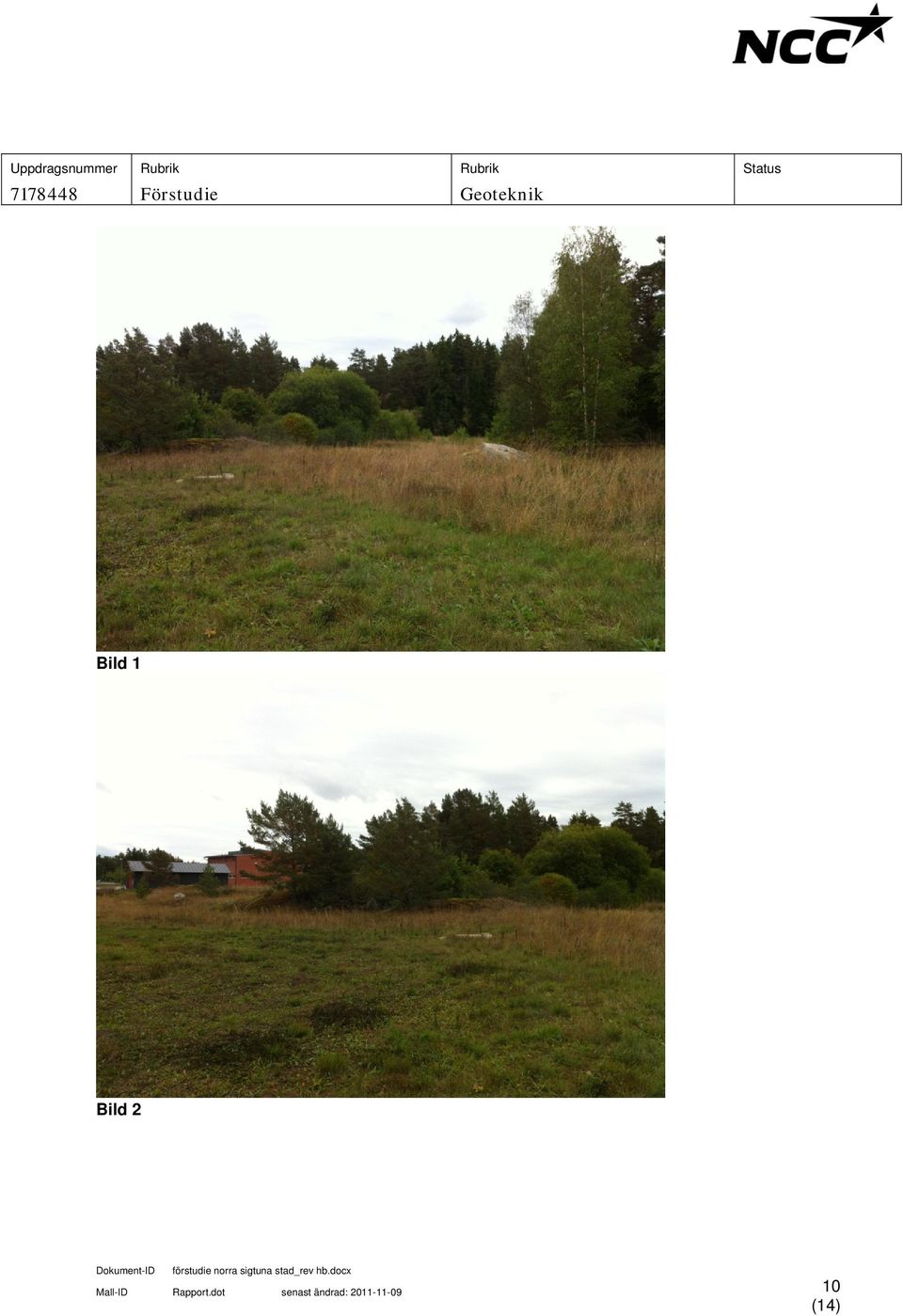

10 Bild 1 Bild 2 Mall-ID Rapport.dot senast ändrad:

11 Bild 3 Bild 4 Mall-ID Rapport.dot senast ändrad:

12 Bild 5 Bild 6 Mall-ID Rapport.dot senast ändrad:

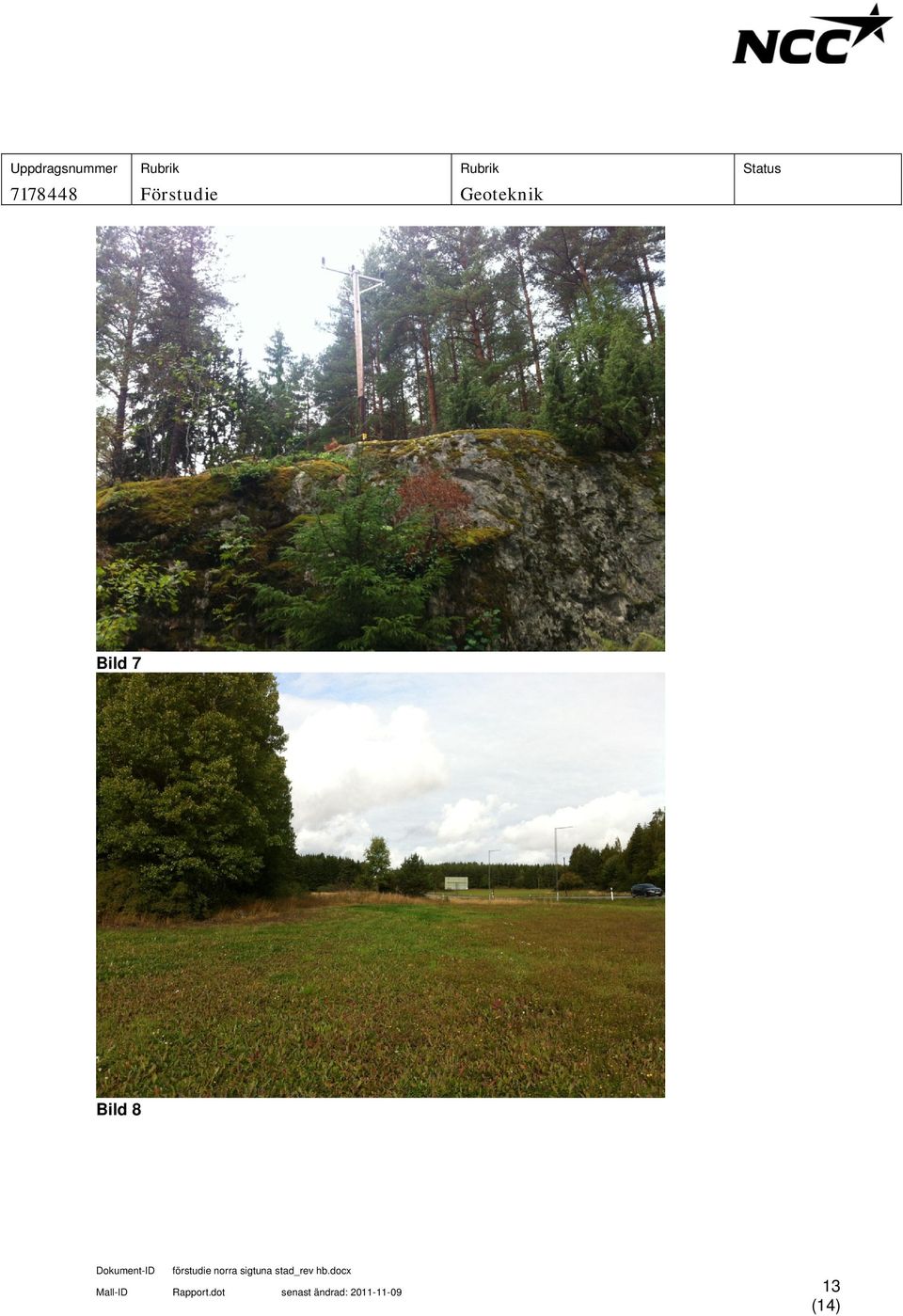

13 Bild 7 Bild 8 Mall-ID Rapport.dot senast ändrad:

14 Bild 9 Bild 10 Mall-ID Rapport.dot senast ändrad:
