1 RAPPORT- GEOTEKNISKA ASPEKTER GÄLLANDE DAGVATTENHANTERING DP SJÖGATAN, OXELÖSUND

2 RAPPORT- GEOTEKNISKA ASPEKTER GÄLLANDE DAGVATTENHANTERING DP Sjögatan, Oxelösund KUND Oxelösunds Kommun Miljö- och samhällsbyggnadsförvaltningen Oxelösunds kommun Oxelösund KONSULT WSP Samhällsbyggnad Box 71 WSP Sverige AB Linköping Besök: S:t Larsgatan 3 Tel: wsp.com UPPDRAGSNAMN Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund UPPDRAGSNUMMER FÖRFATTARE Emelie Strömgren DATUM ÄNDRINGSDATUM Granskad av Christina Berglund KONTAKTPERSONER WSP: Christina Berglund, , christina.berglund@wsp.com Emelie Strömgren, , emelie.stromgren@wsp.com Oxelösunds kommun: Christoffer Karlström, , Christoffer.karlstrom@oxelosund.se Godkänd av Christina Berglund Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund

3 INNEHÅLL 1 UPPDRAG 4 2 SYFTE 4 3 UNDERLAG 4 4 OMRÅDET BESKRIVNING AV OMRÅDET TOPOGRAFI PLANERAD BEBYGGELSE ENLIGT DETALJPLAN GEOLOGISKA FÖRHÅLLANDEN 6 5 GEOTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖRHÅLLANDEN GRUNDVATTENFÖRHÅLLANDEN 7 6 HANTERING AV DAGVATTEN LOKALT OMHÄNDERTAGANDE AV DAGTVATTEN (LOD) MAGASIN HANTERING AV STÖRRE REGN UPPFYLLNADER FÖR HANTERING AV DAGVATTEN 7 7 ÖVRIGT Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund 3

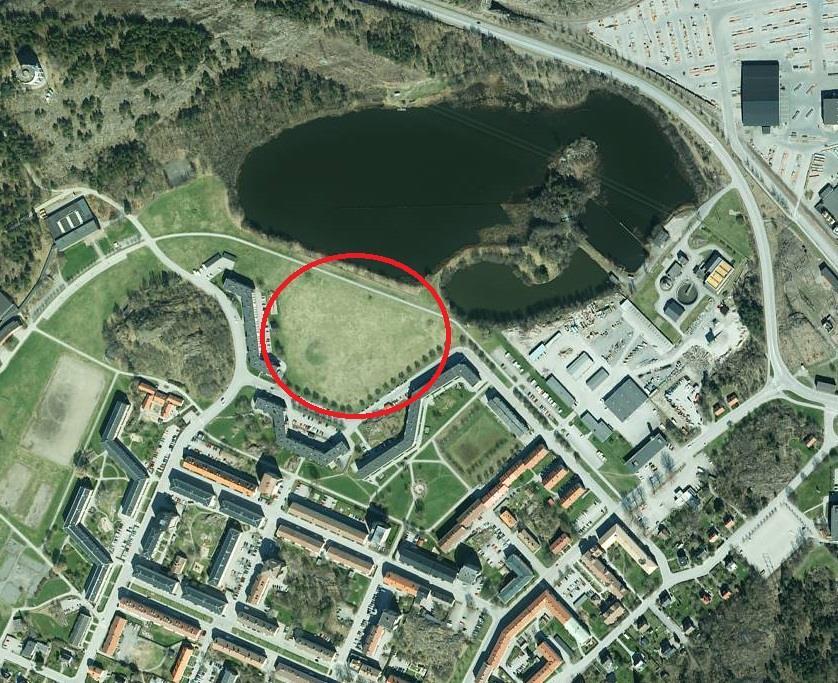

4 1 UPPDRAG På uppdrag av Oxelösunds kommun har WSP tittat på de geotekniska aspekterna som kan påverka hanteringen av dagvatten inom området för detaljplan för Sjögatan i Oxelösund (detaljplan för Sjögatan, del av Oxelö 7:50). Aktuellt område ses i figur 1 nedan. Figur 1: Aktuellt område markerat i rött. 2 SYFTE Syfte med rapporten är att belysa de geotekniska aspekterna för dagvattenhantering inom aktuellt område och vilka möjligheter och utmaningar som finns ur geoteknisk synvinkel att hantera dagvattnet och framtida 100-års regn, t ex genom lokalt omhändertagande av dagvatten (LOD) inom området. 3 UNDERLAG Underlag till denna rapport utgörs av: Kartor över jordförhållanden från Sveriges geologiska undersökning, sgu.se Planbeskrivning som tillhör detaljplan för Sjögatan, del av Oxelö 7:50 Oxelösunds kommun, Södermanlands län. Upprättad av Miljö- och samhällsbyggnadsförvaltningen, Oxelösunds kommun, daterad Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund

5 Markteknisk undersökningsrapport geoteknik (MUR/GEO) samt PM Geoteknik för DP Sjögatan Oxelösund, upprättat av Sweco Civil AB, daterad OMRÅDET 4.1 BESKRIVNING AV OMRÅDET Området i dagsläget består av gräsytor samt parkträd placerade vid Sjögatan. I öst och söder angränsar Sjögatan och i norr angränsar en gång och cykelväg. Tidigare har området legat vid Oxelövikens inre strand men i samband med SSAB:s expansion fylldes havsviken igen. Detta skedde någon gång i början av 1960-talet. Nu angränsar området till vatten i norr. 4.2 TOPOGRAFI På området finns en liten mindre kulle, i övrigt är området relativt plant med inmätta höjder mellan +1,8 och +2,1 i RH PLANERAD BEBYGGELSE ENLIGT DETALJPLAN Enligt nuvarande detaljplan är planerad byggnation bostäder i form av radhus, parhus eller kedjehus samt parkmark för rekreation och lek, se utdrag ur plankarta i figur 2 nedan. Högsta nockhöjd för bostadshusen är 8 meter. Figur 2: Plankarta för Detaljplanen Oxelö 7:50. Enligt tidigare översvämningsutredning utförd av WSP behöver, med hänsyn till översvämningar, en grundläggningsnivå för området ligga på Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund 5

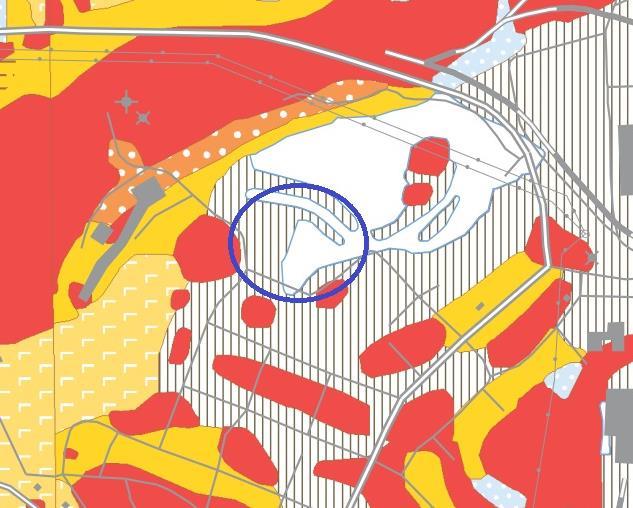

6 nivå +2,2. Det betyder i nivå med nuvarande marknivå eller någon decimeter högre. 4.4 GEOLOGISKA FÖRHÅLLANDEN Enligt jordartskartan från SGU består området av fyllningsmassor (vitt fält med streck) och att delar av området ligger under vatten. Jorddjupskartan från SGU visar att jorddjupet till berget är mellan 1-3 m samt brunnar borrade söder om området visar samma djup. Figur 3: Jordartskarta från SGU.se kartvisare. 5 GEOTEKNISKA FÖRHÅLLANDEN 5.1 JORDLAGERFÖRHÅLLANDEN Enligt den geotekniska undersökningen utförd av Sweco består jorden av först 0,5 m fyllning av sand och lera. Efter fyllningen förekommer ca 1 m slagg av okänd sammansättning som har brunnit samman till ett mycket hårt material. Slaggen följs sedan av lerig fyllning innehållande rivningsrester med bland annat rött tegel, mäktigheten på detta lager bedöms till 1,3 m. Under leran förekommer gyttja med organiska rester ner till berg. Ett jordprov från 17S002 skickades till Swecos geolabb för analys av bland annat vattenkvot och konflytgräns. Jordprovet är upptaget från 2,2-3,0 m under marken. Resultatet från labbundersökning redovisar vattenkvoten till 130 % och konflytgräns till 165 %. Utförda jordberg sonderingar redovisar bergnivåer mellan -6,6 och -10,7, vilket motsvarar mellan 8,6 och 12,6 m under markytan Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund

7 5.2 GRUNDVATTENFÖRHÅLLANDEN Inga grundvattenrör är installerade i området. Under Swecos grävning av provgropar noterades grundvatteninträngning ca 1,3 m under markytan. I tidigare undersökningar kring bland annat kv Idegranen, har grundvattennivåer påträffats mellan 0,5-2 m under markytan. Även utförd CPT sondering tyder på en grundvattennivå på ca 1 m under markytan. Grundvattennivån i området bedöms styras av vattennivån i havet. 6 HANTERING AV DAGVATTEN 6.1 LOKALT OMHÄNDERTAGANDE AV DAGTVATTEN (LOD) Med hänsyn till att materialet under fyllningen består av gyttja samt att en relativt hög grundvattennivå finns i området, så bedöms inte området vara lämpligt för lokalt omhändertagande av dagvatten. Det slagg som finns i området har delvis bildat en tätare kaka och detta försvårar också infiltration. Möjligheterna till att infiltrera dagvatten i området bedöms som mycket små. 6.2 MAGASIN En möjlighet att hantera dagvattnet är att leda det till ytligt magasin, t ex en dagvattendamm. Ett sådant magasin förläggs lämpligtvis i en lågpunkt i området. Det finns även olika varianter av platsmagasin, som kan grävas ner i marken och man kan på så sätt lagra och fördröja dagvattnet, t ex vid stora regn. Dessa kräver ofta en viss övertäckning samt att grundvattennivån inte får vara för hög, så att man riskerar att grundvatten blir stående i magasinet. De kräver också skötsel i form av rensning. 6.3 HANTERING AV STÖRRE REGN För att klara större nederbördsmängder, t ex vid 100-års regn, kan det vara lämpligt att se om vissa delar av parkområdet kan översvämmas tillfälligt och om det finns eller kan skapas naturliga lågpunkter i området, dit vattnet kan ledas. 6.4 UPPFYLLNADER FÖR HANTERING AV DAGVATTEN Med hänsyn till den utredningen Sweco utfört, som visar att gyttjan under utfylld slagg, är mycket sättningskänslig, så bedöms uppfyllnader av marken kräva markförstärkning. Det är därför inte lämpligt att höja marken med hänsyn till dagvattenhantering Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund 7

8 7 ÖVRIGT Som nämnts i tidigare utredning av Sweco, har inte områdets föroreningssituation utretts och den befintliga slaggens eventuella miljöpåverkan har inte heller utretts. Vid vidare planering av området behöver detta utredas, så att inte eventuella föroreningar sprids med grund- och eller dagvattnet Geotekniska aspekter på dagvattenhantering, DP Sjögatan, Oxelösund
