1 PANGHUS AB Wennbergs handelsträdgård PM GEOTEKNIK

2 WENNBERGS HANDELSTRÄDGÅRD PM GEOTEKNIK KUND Panghus AB KONSULT WSP Samhällsbyggnad Norra Skeppargatan Gävle Besök: Norra Skeppargatan 11 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT Gävle Wennbergs Handelsträdgård Fredrik Eriksson Tel: UPPDRAGSNAMN Wennbergs Handelsträdgård UPPDRAGSNUMMER FÖRFATTARE Fredrik Eriksson DATUM ÄNDRINGSDATUM GRANSKAD AV David Stenman GODKÄND AV Fredrik Eriksson Wennbergs Handelsträdgård

3 INNEHÅLL 1 UPPDRAG PLANERAD BYGGNATION DOKUMENTETS SYFTE 4 2 UTFÖRDA UNDERSÖKNINGAR NU UTFÖRDA UNDERSÖKNINGAR 4 3 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFISKA FÖRHÅLLANDEN BEFINTLIGA KONSTRUKTIONER JORDLAGERFÖLJD GEOHYDROLOGISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN 6 4 GEOTEKNISKA REKOMMENDATIONER 7 5 KONTROLL Wennbergs Handelsträdgård 3

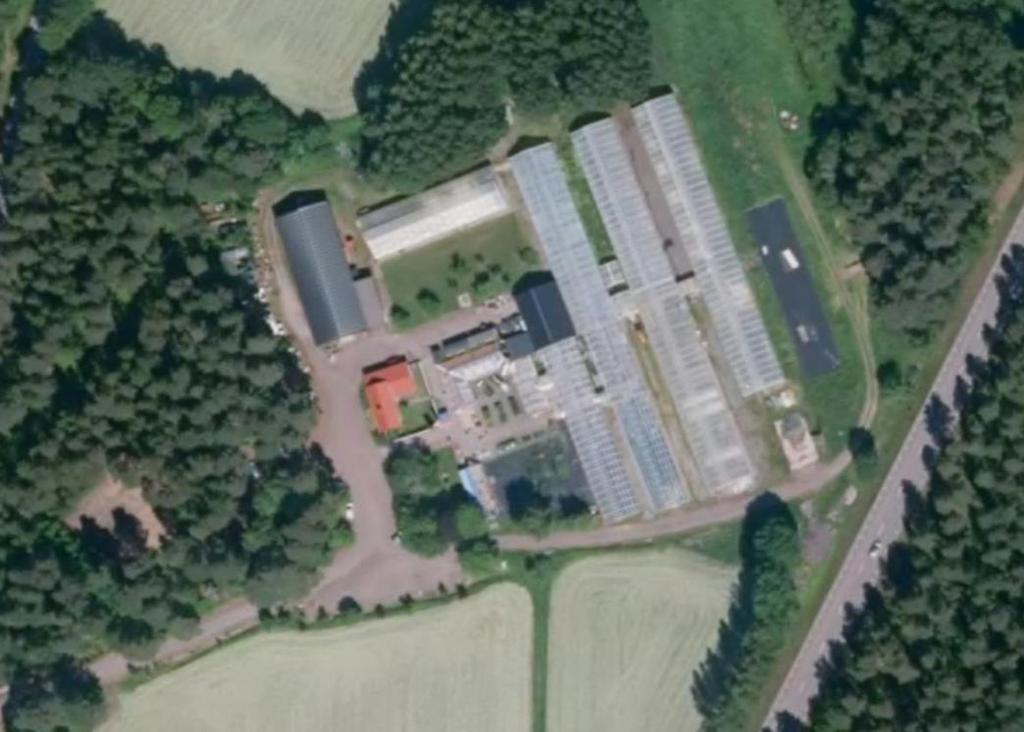

4 1 UPPDRAG WSP Sverige AB har på uppdrag av Panghus AB, utfört en geoteknisk utredningför att bedöma grundläggningsförhållanden inför ev. exploatering Se figur 1 för undersökt område. Figur 1: Aktuellt område för geoteknisk undersökning (Google maps, 2017). 1.1 PLANERAD BYGGNATION Tänkt byggnation för platsen är 2-3 våningshus. Inga laster eller lägen för husen är kända. 1.2 DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att ge en rekommendation för hantering av massor samt grundläggning. Även ge en rekommendation kring behov av fortsatt undersökning. 2 UTFÖRDA UNDERSÖKNINGAR 2.1 NU UTFÖRDA UNDERSÖKNINGAR Markteknisk undersökningsrapport (MUR), Geoteknisk undersökning för Wennbergs handelsträdgård dat BEFINTLIGA FÖRHÅLLANDEN Undersökningsområdet ligger i Strömsbro i nordöstra delen av Gävle, ca 5 km nordost om Gävle centrum Wennbergs Handelsträdgård

5 I dagsläget består undersökningsområdet av en handelsträdgård och odlingsmark. Undersökningsområdet angränsas i norr, i öst och i syd av åkermark. Ett skogsparti bestående av tall återfinns väster om undersökningsområdet. Björkevägen angränsar till undersökningsområdet i öster. 3.1 TOPOGRAFISKA FÖRHÅLLANDEN I huvudsak utgörs marken inom undersökningsområdet av grönområde samt bebyggd mark, nivån för genomförda sonderingar och provgropar ligger mellan Ca. +17, BEFINTLIGA KONSTRUKTIONER Inom undersökningsområdet finns 4 st växthus, 3 st förrådsutrymmen och en villa. Skanova har en tele-ledning i östra delen av området. GävleEnergi har el-ledningar i sydvästra hörnet av området. 3.3 JORDLAGERFÖLJD Jorden består överst av jordmån den underlagras i den västra delen av fastigheten av sand ovan lera som vilar på silt. I den östra delen av fastigheten återfinns en jordmån som vilar på silt. Silten underlagras därefter av fastlagrad friktionsjord på berg. Humus Jordmånen består av mullhaltigjord med en mäktighet om ca. 0,2-0,3 m. Sand Sanden har troligtvis svallat över från närliggande ås, har en mäktighet om ca 1-2 m i den västra delen av fastigheten. Lera Lera har påträffats i västra delen av fastigheten direkt under sanden med en mäktighet om ca 1m. siltiga Leran siltiga Leran har en mäktighet mellan ca 2-6 m. Friktionsjord Friktionsjorden under f är fast lagrad. CPT-sonderingarna har nått till mellan ca. 3,3 och 6,7 m innan metodenligt stopp. Viktsonderingarna har nått till ca. 5-7m under markytan. Sonderingarna på den södra sidan av undersökningsområdet har nått ca. 3,3-5 m under markytan och på den norra sidan har sonderingarna nått ca. 6,7-7 m under markytan. Fast botten Djup till berg bedöms enligt SGUs jordjupskarta vara mellan 5-20 m. En bergsondering är gjord i mitten av fastigheten och visar att berget ligger på 5,6 m från markytan i den punkten se MUR dat Wennbergs Handelsträdgård 5

6 3.4 GEOHYDROLOGISKA FÖRHÅLLANDEN Grundvatttenytan bedöms utifrån observationer vid fältarbete ligga ca 2 m under markytan. Inga grundvattenrör är satta. 3.5 STABILITETSFÖRHÅLLANDEN Inga stabilitets problem bedöms finnas idag då markytan är plan. 3.6 SÄTTNINGSFÖRHÅLLANDEN Det ytliga lerlagret och den underliggande silten i västra delen av området, samt den siltig leran i östra delen av området bedöms kunna ge sättningar om marken bebyggs utan att åtgärder vidtas. En överslagsberäkning av sättningarna har gjorts för det västra- och det östra området. Beräkningen är utförd med härledda värden från sonderingarna och kompletterad med empiriska värden. Det skall även beaktas att avståenden mellan provpunkterna är stora vilket ger en osäkerhet i beräkningen. Det last fall som använt för beräkningen är en grundplatta med måtten 1x1 m och 150 kpa. I det västra området bedöms marken bestå av växtbädd, sand, lera och silt och fastbotten. Belastas jorden i det västra området enligt lastfallet ovan fås en förväntad sättning på 7-10 cm. Där huvuddelen av sättningen sker i lerlagret under sanden. Skiftas 2 m ut dvs. sandlagret, leran och ersätts det med cellplast erhålls en sättning på 1-2 cm. Skiftas 2 m ut och ersätter med bergkross fås en sättning om 2-4 cm. I det östra området består marken av växtbädd, siltiglera och fastbotten. Lastas det östraområdet enligt lastfallet ovan ger det en sättning i storleksordningen 2-5 cm. Skiftas 1 m av siltiga leran ut och ersättes med cellplast erhålls en sättning om 1-3cm. Skiftas 1 m av silten ut och ersätter med bergkross fås en sättning på 2-5 cm. Skiftas 2 m av silten ut och ersätter med bergkross så en sättning på 1-3 cm Wennbergs Handelsträdgård

7 4 GEOTEKNISKA REKOMMENDATIONER I västra delen av området består jorden av växthumus under den återfinns sand med en mäktighet på ca. 1-2 m underlagrad av ett lerlager med mäktighet om ca 1m, som vilar på silt med en bedömd mäktighet av ca 2-6m. I östra delen av undersökningsområdet under lagras växthumusen direkt av siltig lera som har en bedömde mäktighet av ca 5-7 m. I figur 2 ses en bild över området, i det grönmarkerade området bedöms lerlagret återfinnas. Figur 2, Översiktlig bild av området, i det gröna området bedöms bestå av sand som vilar på en sättningskänslig lera under den återfinns silt. I det röda området bedöms marken bestå av siltig lera. Vilken nivå på geoteknisk utredning som behövs för att bygga definieras i 3 nivåer, nämnda geotekniska kategori (GK) GK1 medför att en mindre utredning/geoteknisk undersökning krävs, ex provgropsgrävning. Endast enkla byggnader och enkla förhållanden faller inom GK1. Exemplevis mindre och ej sättningskänsliga byggnaderså som förråd eller lättare /enklare bostadshus på fast friktionsjord. - GK2 medför att en mer omfattande utredning/geoteknisk undersökning krävs. Exempelvis geoteknisk undersökning med borrvagn. GK2 motsvara i detta fall det som inte faller inom GK1, i stort sett byggnader med mer än 1 våning eller byggnader som är sättningskänsliga, eller djupa schakter. - GK3 medför att en utökad utredning/ geoteknisk undersökning krävs pga av svåra förhållanden eller väldigt komplexa konstruktioner. Bedöms inte bli aktuellt i detta projekt Wennbergs Handelsträdgård 7

8 I och med att de planerade byggnaderna är mellan 1-3 våningar samt att jorden är uppbyggnad med flera jordlager samt med den sättningskänsliga leran som bedöms finnas över hela området bedöms en geoteknisk utredning enligt GK2 krävas. Grundläggningsmetod kan först bestämmas när byggnadernas läge och laster är känd. Men utifrån en översiktlig bedömning om en plattbredd på 1x1 m och en last av 150 kpa bedöms grundläggning kunna utföras med plattgrundläggning samt kompensationsgrundläggning med cellplast till ett djup av 2 m i det grön markerade området se figur 2. Med kompensations grundläggning menas att befintligt material grävs bort och lättare material återfylls. Byggnader som placeras i det röd markerade området se figur 2, bedöms kunna plattgrundläggas med kompensationsgrundläggning med cellplast till ett djup av 1m. Ett annat alternativ är att utskifta 1 m och återfylla med bergkross. Vid höjning av marknivå på fastigheten kommer sättningar att uppstå i lera. Detta kan medföra att ledningar som är förlagda i leran kan sätta sig, detta kan medföra problem när dessa ansluts till byggnader som har en annan grundläggning som medför en differenssättning. Lösningar på detta kan vara att använda teleskopanslutningar av ledningar. Detta för att undvika att ledningarna skall knäckas alternativt få bakfall. Jordlagren på schaktbotten skall förutsättas vara tjälfarliga. Detta bör beaktas vid återfyllning av cellplast eller bergkross vid minusgrader, så att inte en tjälad jord isoleras in. Schakt skall ske enligt handboken utgiven av arbetsmiljöverket och statens geotekniska institut Schakta säkert. I sonderingspunkt 17W002 bedömdes grundvattenytan ligga ca 2 m under markytan, detta kan medföra problem vid djupa schakter t.ex. för VA och grundläggning byggnader. Pumpning skall ske så att pumpen placeras ca. 0,5 m under tänktschaktbotten. Pumpen skall kringfyllas med genomsläppligmaterial typ bergkross i en fraktion mellan mm. Väljs alternativet att återfylla byggnaderna med bergkross bör detta ske med material typ 1. Packning bör utföras med packningsredskap typ vibroplatta minsta storleken 600 kg då kan lagertjockleken utföras om 0,6 m med minst 6 st överfarter. Fyllning för höjning marknivå kan ske med materialtyp 3B eller bättre, vid packning med typ vibroplatta minsta storleken 600 kg kan lagertjockleken utföras om 0,3 m. Avslutningsvis föreslås GK2 som nivå för fortsatt geoteknisk utredning dels med syfte att få en bättre bild av lerans utbredning och egenskaper. Grundläggningsförslagen i denna rapport skall ses som vägvisande för fortsatta utredning. För att dimensionera grundläggningen av byggnaderna krävs; byggnadslaster, byggnadernas tänkta lägen och mer utförliga geotekniska undersökningar i dessa lägen, med fler sonderingspunkter. I denna undersökning har inte leran- i det västra området eller den siltiga leran i det östra området utvärderats utifrån deras kompressionsegenskaper detta bör göras i nästa skede. Med en kolvprovtagning och CRS-försök detta för att kunna göra mer precisa beräkningar av lerans sättningsbenägenhet Wennbergs Handelsträdgård

9 5 KONTROLL Kontroll ska utföras enligt rapport BFS 2011:10 EKS samt enligt Eurocode 7-2 kap 2.5 Kontroll Wennbergs Handelsträdgård 9
