1 PANGHUS AB Wennbergs handelsträdgård Markteknisk Undersökning, MUR

2 WENNBERGS HANDELSTRÄDGÅRD Markteknisk Undersökning, MUR KUND Panghus AB KONSULT WSP Samhällsbyggnad Norra Skeppargatan Gävle Besök: Norra Skeppargatan 11 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Fredrik Eriksson PROJEKT Gävle Wennbergs Handelsträdgård UPPDRAGSNAMN Wennbergs Handelsträdgård Tel: UPPDRAGSNUMMER FÖRFATTARE Fredrik Eriksson DATUM ÄNDRINGSDATUM GRANSKAD AV David Stenman GODKÄND AV Wennbergs Handelsträdgård

3 INNEHÅLL 1 OBJEKT 4 2 ÄNDAMÅL 4 3 UNDERLAG FÖR UNDERSÖKNINGEN 5 4 UNDERLAG FÖR REDOVISNING 5 5 STYRANDE DOKUMENT 5 6 ARKIVMATERIAL 7 7 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER GEOLOGISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN POSITIONERING 7 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR KALIBRERING OCH CERTIFIERING PROVHANTERING 9 9 GEOTEKNISK LABORATORIEUNDERSÖKNING UTFÖRDA UNDERSÖKNINGAR PROVFÖRVARING 9 10 HÄRLEDDA VÄRDEN ÖVRIGA EGENSKAPER 9 11 MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR PROVHANTERING MILJÖTEKNISKA LABORATORIEUNDERSÖKNING UTFÖRDA ANALYSER Wennbergs Handelsträdgård 3

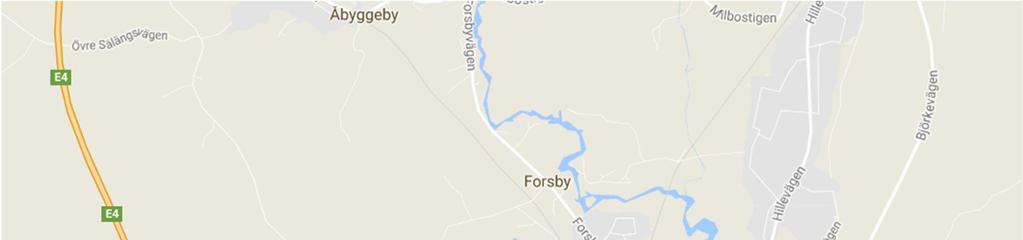

4 1 OBJEKT WSP Sverige AB har på uppdrag av Panghus AB utfört en geoteknisk undersökning och en miljötekniskundersökning för rubricerat objekt. På aktuell fastighet, Fredriksskans 2:10, i Strömsbro Gävle, utreds nybyggnation av bostäder. Figur 1: Inringat område för geoteknisk- och miljöteknisk undersökning (google maps, september 2017). 2 ÄNDAMÅL Denna utredning och detta dokument har till syfte att dokumentera de geotekniska och miljötekniska förutsättningarna som ska ligga till underlag för rekommendation av hantering av jordmassor, grundläggning av byggnader samt ge rekommendation för behovet av fortsatt utredning Wennbergs Handelsträdgård

5 Då framtida konstruktioner ej är kända har ingen bedömning av geoteknisk kategori utförts. 3 UNDERLAG FÖR UNDERSÖKNINGEN För planering av geotekniska fältarbeten har SGUs jordartskarta studerats samt historiska flygfoton sammanställt av Eniro (augusti, 2017). För planering av miljötekniska markundersökningen har SGUs jordartskarta studerats, historiska flygfoton sammanställt av Eniro (augusti, 2017) och historiska kartor, Lantmäteriet (augusti 2017) studerat. En intvju med Åke Wennberg som drivit handelsträdgården från mitten av 1970 talet tills nedläggning 2017, genomfördes den 28 augusti UNDERLAG FÖR REDOVISNING Till underlag för redovisning av geotekniska undersökningar har grundkarta tillhandahållits av Gävle kommun. 5 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För standarder se Tabell 1-4. Tabell 1: Planering och redovisning Skede Fältplanering Fältutförande Beteckningssystem Standard eller annat styrande dokument SS-EN och SGF rapport 1:2013; Geoteknisk fälthandbok SGF Rapport 2:2013 Fälthandbok Undersökningar av förorenade områden SGF rapport 1:2013; Geoteknisk fälthandbok och SS-EN-ISO SGF Rapport 2:2013 Fälthandbok Undersökningar av förorenade områden SGF/BGS beteckningssystem version 2001:2 och SGF beteckningsblad kompletterat Tabell 2: Fältundersökningar Metod Standard eller annat styrande dokument CPT-sondering SS-EN ISO :2012, SGI Information 15; CPT-Sondering och SGF rapport 1:2013; Geoteknisk fälthandbok Viktsondering SIS-CEN ISO/TS :2005 och SGF rapport 1:2013; Geoteknisk fälthandbok Wennbergs Handelsträdgård 5

6 Jord-bergsondering Skruvprovtagning Provgropsgrävning SGF Rapport 4:2012; Metodbeskrivning för jord- Bergsondering och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok VV Publikation 2006:59; Provgropsundersökning Tabell 3: Laboratorieundersökningar Metod Jordartsbeskrivning Materialtyp och tjälfarlighetsklass Standard eller annat styrande dokument SS-EN/ISO och SS-EN/ISO AMA Anläggning 13, tabell CB/1 Skrymdensitet SS , utgåva 2 Naturlig vattenkvot SS , utgåva Wennbergs Handelsträdgård

7 6 ARKIVMATERIAL 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 TOPOGRAFI OCH YTBESKAFFENHET Undersökningsområdet ligger i Strömsbro i nordöstra delen av Gävle, ca 5 km nordost om Gävle centrum. I dagsläget består undersökningsområdet av en handelsträdgård och odlingsmark. Undersökningsområdet angränsas i norr, i öst och i syd av åkermark. Ett skogsparti bestående av tall återfinns i väster om undersökningsområdet. Björkevägen angränsar till undersökningsområdet i öster Marknivån vid sonderingspunkterna samt provgroparna ligger mellan +17,5 till BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER Inom undersökningsområdet finns 4 st växthus, 3 st förrådsutrymmen och en inhägnad villatomt finns inom området.. Skanova har en tele-ledning i östa delen av området. GävleEnergi har el-ledningar i sydvästra hörnet av området. Nuvarande fastighetsägaren har idag interna ledningar som ej är dokumenterad. 7.3 GEOLOGISKA FÖRHÅLLANDEN Enligt utförda undersökningar består jorden ytligt av fyllning underlagrad av friktionsjord ovan ett finkornigt material. 7.4 HYDROGEOLOGISKA FÖRHÅLLANDEN Grundvatten har observerats 2 m under markytan vi sonderingspunkt 17W POSITIONERING Inmätning av geotekniska sonderingspunkter samt provgropar för den miljötekniska undersökningen har utförts av WSP Sverige AB i september oktober Inmätningen utfördes Carl-Johan Ottekrall. Inmätning av undersökningspunkterna har utförts med GPS och en punkt med totalstation. Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH Inmätningen har mätklass B Wennbergs Handelsträdgård 7

8 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB i Gävle har i september 2017 utfört geotekniska fältundersökningar för rubricerat projekt. Resultatet av undersökningarna i plan redovisas i ritning G101och i G102 redovisas enskilda borrhål. Fältundersökningen Geoteknik har utförts av Marcus Hessman, Robin Wahlberg och Jerk Pettersson. 8.1 UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR Tabell 4: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Viktsonderingar 2 CPT 2 Jord- och bergsonderingar 1 Skruvprovtagning 2 Utförda fältundersökningar redovisas i fältrapport bilaga Wennbergs Handelsträdgård

9 8.2 KALIBRERING OCH CERTIFIERING Tabell 5: Kalibrering Utrustning Kalibrerad datum Borrvagn GM65GT CPT-spets PROVHANTERING Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:96 geoteknisk fälthandbok. 9 GEOTEKNISK LABORATORIEUNDERSÖKNING Sweco Geolab har under oktober 2017 utfört geotekniska laboratorieundersökningar för rubricerat projekt. Laboratorieundersökningen utfördes av signatur BARL Resultatet av utförda laboratorieundersökningar redovisas i bilaga UTFÖRDA UNDERSÖKNINGAR Tabell 6: Sammanställning av utförda laboratorieundersökningar. Metod antal typ/anmärkning Jordartsbestämning 5 Konflytgräns 1 Vattenkvot PROVFÖRVARING Proverna sparas i 6 månader efter utförd rutinundersökning. 10 HÄRLEDDA VÄRDEN 10.1 ÖVRIGA EGENSKAPER EX: Materialtyper och tjälfarlighetsklasser för jordens egenskaper enligt tabell 7. Tabell 7: Jordens materialtyp och tjälfarlighetsklass Material Materialtyp Tjälfarlighetsklass humshaltig sandig siltig LERA 5B 4 Varvig siltig Lera med enstaka sandskikt 5A 4 Sandig siltig HUMUSJORD 6A 3 Grusig SAND Wennbergs Handelsträdgård 9

10 Siltig SAND med enstaka gruskorn 3B 2 11 MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB i Gävle har i september 2017 utfört fältundersökning för miljöteknisk markundersökning för rubricerat projekt. För Läge av utförda undersökningarna i se planritning G101. Fältundersökning miljö har utförts av Christina Almgren UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR Tabell 8: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Provgropar 5 4 st med grävmaskin, 1 st förhand 11.2 PROVHANTERING Provtagning och hantering av jordprover utföras enligt utvalda delar i Naturvårdsverkets rekommendationer (NV rapport 4310, 4311, 4918) samt SGF:s fälthandbok Miljötekniska markundersökningar (2:2013) Samtliga uttagna jordprov sparas och kylförvaras i tre månader efter utförd provtagning. 12 MILJÖTEKNISKA LABORATORIEUNDERSÖKNING Eurofins har under september och oktober 2017 utfört laboratorieanalyser för rubricerat projekt. Resultatet av utförda laboratorieundersökningar redovisas i bilaga Wennbergs Handelsträdgård

11 12.1 UTFÖRDA ANALYSER Tabell 9: Utförda analyser Analys Antal analyser Tungmetaller 6 Pesticider i jord, semi-/opolära 6 TOC beräknad 6 ph 6 Jord 13 BILAGOR Bilaga 1 fältrapport Bilaga 2 Ritningar Bilaga 2 laboratorieanalyser geo Bilaga 4 laboratorieanalyser miljö Wennbergs Handelsträdgård 11
