1 MARKTEKNISK UNDERSÖKNINGSRAPPORT NORRAHAMMAR 28:45 OCH 43:1, UPPRÄTTAD: Upprättad av Granskad av Godkänd av Erik Warberg Larsson Fredrik Griwell Nicholas Lusack

2 Kund: Kundens kontaktperson: Konsult: Projektansvarig: Nicholas Lusack Handläggare: Erik Warberg Larsson Konsultens projektnummer: Bilagor: Nr Antal sidor Namn Datum 1 1 Laborationsrapport Ritningsförteckning Ritningsnummer Typ Skala Format Datum G Plan 1:200 A1 G Sektion A-A och B-B 1:100 A1 2(9)

3 Innehållsförteckning 1 Objekt Inledning Blivande anläggning Syfte, begränsningar och geoteknisk kategori Underlag Styrande dokument Utsättning och inmätning Befintliga förhållanden Topografi, ytbeskaffenhet och befintliga anläggningar Övrigt Geotekniska undersökningar Fältundersökningar Laboratorieundersökningar Hydrogeologiska undersökningar Miljötekniska markundersökningar Fältundersökningar Härledda värden Jordartsbeskrivning Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Värdering av undersökning...9 3(9)

4 1 Objekt 1.1 Inledning har på uppdrag av Jönköping kommun utfört en geoteknisk undersökning för fastigheten Norrahammar 28:45 och 43:1. Inom fastigheterna planeras det att upprättas ett hem för vård eller boende (HVB). Området är ca 0,23 ha stort och avgränsas i öst av fastigheterna Norrahammar 43:2 och 38:3, i syd av Stenbacksvägen och i norr av Hammarvägen. Figur 1. Ungefärligt område för den geotekniska och miljötekniska undersökningen 1.2 Blivande anläggning Fastigheterna Norrahammar 28:45 och 43:1 ska sammanläggas och ett hem för vård eller boende (HVB) planeras upprättas på platsen. 2 Syfte, begränsningar och geoteknisk kategori Syftet med undersökningen är att klargöra de geotekniska förutsättningarna för det planerade HVB anläggningen. Samtliga konstruktioner inom objektet bedöms kunna tillhöra Geoteknisk Kategori 2 (GK2) och Säkerhetsklass 2 (SK2). 4(9)

5 3 Underlag Vid upprättande av denna rapport har följande material nyttjats: Digitalt material i form av baskarta tillhandahållen av Jönköping kommun Ledningsinformation har tillhandahållits av samtliga kända ledningsägare inom undersökningsområdet via Jorddjups- och Jordartskarta från SGU Utlåtande över grundundersökning för tillbyggnad på fastigheten Flahult 2266, Norrahammar, Jönköpings kommun , GEO sondering AB Preliminärt PM Markpenetrerande radarmätning, Sökning efter cisterner med tillhörande ledningar under mark samt översiktligt djup till berggrund, Geosigma, Enligt jordarts- och jorddjupskartan består undersökningsområdet huvudsakligen av Isälvssediment med ett jorddjup om ca meter, se Figur 2 och Figur 3. Figur 2. Jordartskarta (SGU) 5(9)

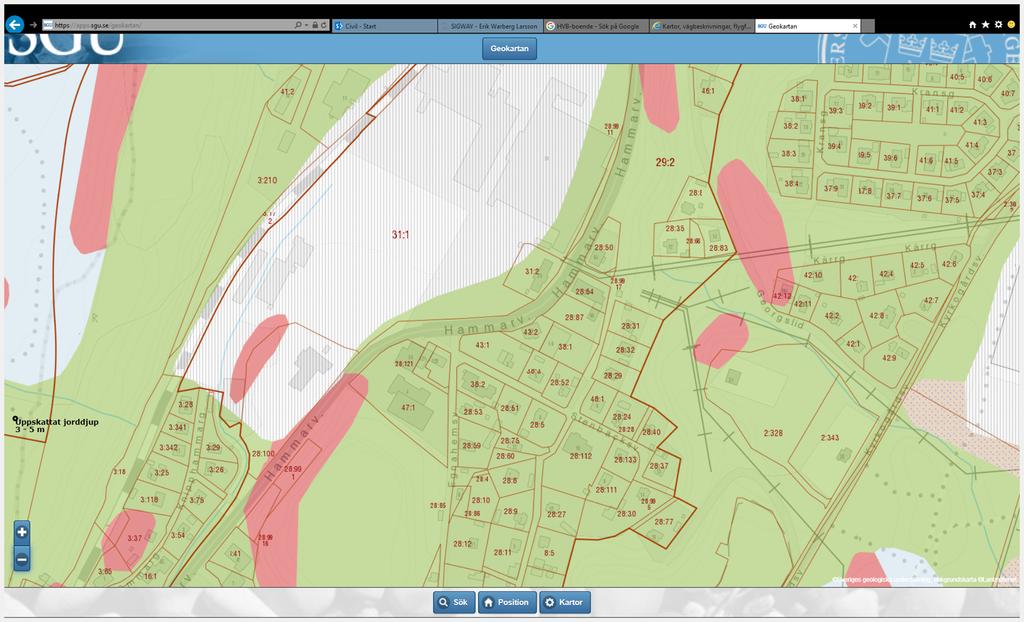

6 Figur 3. Jorddjupskarta (SGU) 4 Styrande dokument De styrande dokumenten och standarderna för de olika delmomenten; planerings- och redovisningsskedet samt fält- och laboratorieundersökningar redovisas i nedanstående tabeller. Tabell 1. Planering och redovisning Användningsområde Allmänt Styrande dokument och standarder Fältplanering SS-EN Fältutförande SS-EN-ISO TK Geo 13 SGF Rapport 1:2013 Fälthandbok Geoteknik Beteckningssystem SGF/BGS beteckningssystem 2001:2 Beteckningsblad SS-EN Tabell 2. Fältundersökningar Undersökningsmetod Styrande dokument och standarder Maskinell viktsondering (Vim) SIS-CEN ISO TS /SGF Rapport 1:2013 Slagsondering (Slb) SGF Rapport 1:2013 Fälthandbok Geoteknik Provtagningar Styrande dokument och standarder Kategori B EN ISO :2006/SGF Rapport 1:2013 Tabell 3. Geotekniska laboratorieundersökningar Metod Styrande dokument och standarder Klassificering SS-EN/ISO Vattenkvot SS-EN/ISO (9)

7 Tabell 4. Hydrogeologiska undersökningar Metod Styrande dokument och standarder Öppna system EN ISO : Utsättning och inmätning Jorma Antikainen på Origo AB har under den 29:e december 2016 satt ut undersökningspunkter. Arbetet innefattade undersökningspunkt och använt koordinatsystem var Sweref och höjdsystem RH Befintliga förhållanden 6.1 Topografi, ytbeskaffenhet och befintliga anläggningar Området är plant med höjdnivåer mellan +155 och På fastighet Norrahammar 28:45 återfinns ett bostadshus om 2 våningar och garage medan fastighet Norrahammar 43:1 består av en grusplan som utgör parkering. Mellan de två fastigheterna återfinns vegetation och en avgränsande kulle. En ledningspaket korsar tomten mellan fastigheterna Norrahammar 28:45 och 43:1. Andra ledningar återfinns i det sydöstra hörnet av fastighet 28:45 samt i den västra delen av fastighet Norrahammar 43: Övrigt Enligt Riksantikvarieämbetet finns inga kulturhistoriska lämningar inom eller i nära anslutning till undersökningsområdet. 7 Geotekniska undersökningar 7.1 Fältundersökningar Marcus Samuelsson har den 2:a till 5:e januari utfört geotekniska fältundersökningar på undersökningsområdet. Totalt utfördes 6 viktsonderingar, 5 störda provtagningar och 2 slagsonderingar samt installation av 5 grundvattenrör. 7.2 Laboratorieundersökningar Meraf Berhe har den 17:e januari 2017 utfört laborationstester på de upptagna jordproverna. Provtagningen resulterade i bestämning av 19 vattenkvoter, 18 tjälfarlighetsklasser och 18 materialtyper. Se bilaga 1 för laborationsresultat. 8 Hydrogeologiska undersökningar Marcus Samuelsson installerade totalt 5 grundvattenrör på olika nivåer under fältarbetet. Syftet med grundvattenrören var främst miljötekniska men uppmätta grundvattennivåer redovisas även i denna rapport. 7(9)

8 9 Miljötekniska markundersökningar 9.1 Fältundersökningar Parallellt med den geotekniska fältundersökningen utfördes miljötekniska undersökningar av Vatten och Samhällsteknik AB. Undersökningar har utförts i både solid-, vätske- och gasform, se Rapport Översiktlig miljöteknisk markundersökning, Nya Bruksborg, Norrahammar. 10 Härledda värden 10.1 Jordartsbeskrivning Jordlagerprofilen inom området består av mullhaltigt fyllnadsmaterial ovan sand. Fyllnadsmaterialet är mullhaltigt och återfinns över hela undersökningsområdet. Lagret har en vattenkvot på ca 12% och är ca 0,5 till 1 meter mäktigt. Sandlagret varierar mellan grusigt och finsandigt och uppvisar i sina översta 4,5 metrar på en hög relativ fasthet medan underliggande jord uppvisar på en medelhög relativ fasthet. Lagret varierar i vattenkvot mellan 4 och 17% och tillhör materialtyp 2 och tjälfarlighetsklass 1. Block och sten kan finnas i området Hållfasthets- och deformationsegenskaper Härledda värden för friktionsvinkel och elasticitetsmodul har för naturligt lagrad sand utvärderats från viktsondering med stöd av TK Geo 13. 8(9)

9 Figur 4. Utvärderad elasticitetsmodul (vänster) och friktionsvinkel (höger) utifrån utförda viktsonderingar 10.3 Hydrogeologiska egenskaper Marcus Samuelsson från Inhouse Tech AB har installerat totalt 5 grundvattenrör inom fastigheten på varierande nivåer. Tabell 5. Uppmätta grundvattennivåer Djup [meter under markytan] Nivå [RH 2000] Datum 1601A-GV 4,4 +150, B-GV 4,4 +150, A-GV , B-GV 4,2 +150, GV 4,4 +151, Värdering av undersökning Inför fält misstänktes det att cisterner fanns belägna inom fastighet Norrahammar 43:1. På uppdrag av Jönköping kommun undersökte Geosigma området med markradar, men fann inga cisterner. De geotekniska fältundersökningarna gav heller inga tecken på cisterner. Det djupa grundvattenröret, 1602A-GV, avviker från övriga uppmätta grundvattendjup. 9(9)

10 Bilaga 1 Laborationsrapport

11 Ramböll Sverige AB, Division Syd Vädursgatan 6, BOX 5343, GÖTEBORG Telefon Fältdatum / Ansvarig Laboratorieundersökningar MB Meraf Berhe Uppdrag Sammanställning av LABORATORIEUNDERSÖKNINGAR Norrahammar Provtagningsredskap Skr Granskad och godkänd Henrik Karlsson Uppdragsnummer: Sektion/ borrhål Djup/nivå Benämning Vattenkvot w % Konflytgräns w L % Tjälfarl klass Mtrltyp enl. tab TK Geo 13 Anm ,0-0,9 Uppmätt vy i bh: iu ( ) FYLLNING/sand/ 11-2,0 Brun grusig SAND ,9 Grå grusig SAND ,0 Brun grusig SAND ,6-1,0 Uppmätt vy i bh: iu ( ) Brun SAND ,1 Brun grusig SAND ,4 Brun FINSAND ,0 Brun något grusig FINSAND ,2-1,1 Uppmätt vy i bh: iu ( ) Brun grusig SAND ,5 Brun grusig SAND ,3 Brun grusig SAND ,0 Brun SAND ganska blöt ,0-1,0 Uppmätt vy i bh: iu ( ) Mörkbrun mullhaltig SAND B -3,0 Brun SAND ,0 Brun grusig SAND ,5-1,5 Uppmätt vy i bh: iu ( ) Brun grusig SAND ,2 Brun FINSAND blöt -4,0 Brun SAND ,0 Brun SAND 4 1 2

12 Ritningar G G PLAN SEKTION A A, B B

13 Egnahe :51 38:2 28:52 :121 28:102 38:3 52B 52A 43:2 2 43:1 Hammarvägen Stenbäcksvägen 3 56 SV 6 28:45 5 SV
