1 MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING MEJERIET 7, YSTADS KOMMUN UPPRÄTTAD: REVIDERAD: Upprättad av Granskad av Godkänd av Elisabeth Lindvall Fredrik Griwell Fredrik Griwell

2 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Innehållsförteckning 1 Objekt Inledning Blivande anläggning Syfte, begränsningar och geoteknisk kategori Underlag Tidigare utförda undersökningar Övrigt material Styrande dokument Utsättning och inmätning Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga anläggningar och konstruktioner Övrigt Geotekniska undersökningar Fältundersökningar Hydrologiska undersökningar Fältundersökningar Markmiljötekniska undersökningar Härledda värden Geologi/ Jordartsbeskrivning Hållfasthets- och deformationsegenskaper Hydrologiska egenskaper Markradon Värdering av undersökning...10 RAPPORT Version 2.0 2(10)

3 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Kund: Kundens kontaktperson: Ystads kommun Leila Ekman Konsult: Projektansvarig: Fredrik Griwell Handläggare: Elisabeth Lindvall Konsultens projektnummer: Bilagor: Nr Antal sidor Namn Datum 1 1 Härledda värden CPTu-sonderingar Plan - radonmätning Ritningsförteckning Ritningsnummer Typ Skala Format Datum G Plan, Sektion A-A och B-B 1:400/1:100 A (10) RAPPORT Version 2.0

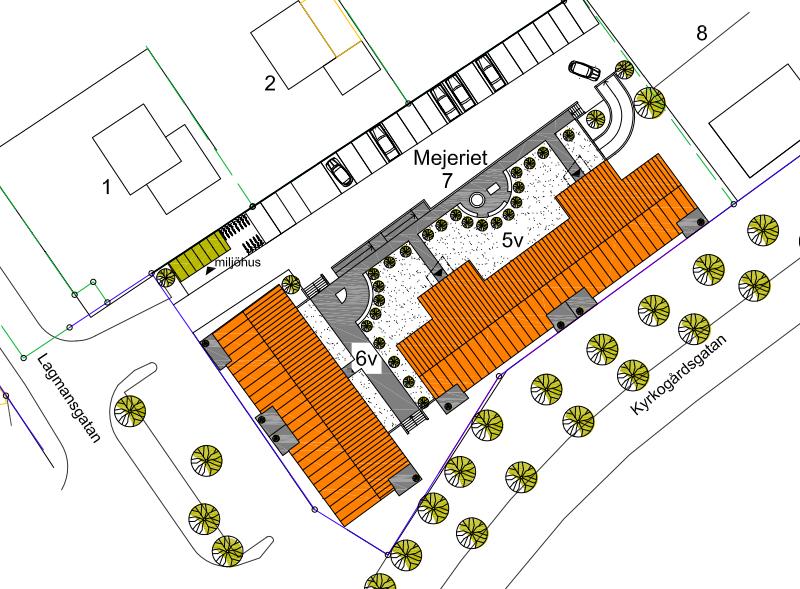

4 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Objekt 1.1 Inledning har på uppdrag av Ystad kommun utfört en geoteknisk undersökning för fastigheten Mejeriet 7 i Ystad. 1.2 Blivande anläggning Den geotekniska undersökningen ligger till grund för detaljplanarbete inom fastigheten Mejeriet 7 i Ystad. Fastigheten planeras att bebyggas med flera våningsplan samt med underjordiskt garage. Figur 1. Illustration över exploatörens förslag på ny bebyggelse inom Mejeriet 7. Källa: Ystad kommun, daterad , illustration: NP arkitekter. 2 Syfte, begränsningar och geoteknisk kategori Syftet med undersökningen är att klargöra de geotekniska förutsättningarna för detaljplanarbete inom fastigheten Mejeriet 7. Samtliga konstruktioner inom objektet bedöms kunna tillhöra Geoteknisk Kategori 2 (GK2) och Säkerhetsklass 2 (SK2). 3 Underlag 3.1 Tidigare utförda undersökningar Inga tidigare utförda undersökningar har tillhandahållits för fastigheten. RAPPORT Version 2.0 4(10)

5 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Övrigt material Jordartskarta och jorddjupskarta är inhämtat från SGU:s kartgenerator. Information från berörda ledningsägare har inhämtats från ledningskollen.se och från Ystad kommun. Digitalt kartmaterial med ledningsinformation har tillhandahållits från Ystad kommun. Dokument Detaljplan för Mejeriet 7 och 8 samt del av Bellevue 2:16, daterad , har tillhandahållits från Ystad kommun. 4 Styrande dokument De styrande dokumenten för de olika delmomenten; planerings- och redovisningsskedet samt fältundersökningar redovisas i nedanstående tabeller. Tabell 1. Planering och redovisning Användningsområde Styrande dokument Fältplanering SS-EN Fältutförande SS-EN-ISO SGF Rapport 1:2013 Fälthandbok Geoteknik Beteckningssystem SGF/BGS beteckningssystem 2001:2 Beteckningsblad SS-EN Tabell 2. Fältundersökningar Undersökningsmetod Spetstrycksondering med portrycksmätning (CPTu) Styrande dokument SS-EN ISO Mekanisk spetstrycksondering SS-EN ISO Provtagningar Styrande dokument Kategori B EN ISO :2006/ SGF Rapport 1:2013 Tabell 3. Hydrogeologiska undersökningar Metod Styrande dokument Öppna system EN ISO :2006 RAPPORT Version 2.0 5(10)

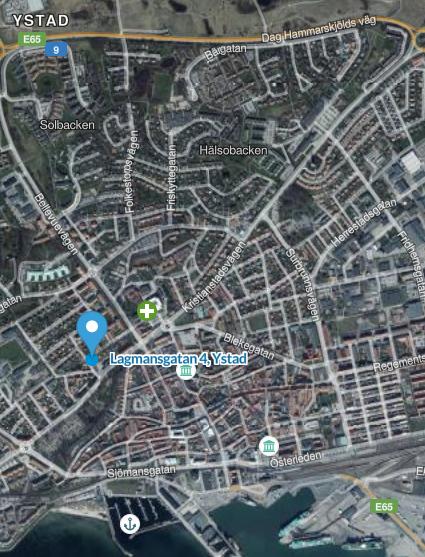

6 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Utsättning och inmätning Tabell 4. Positioneringsuppgifter Koordinatsystem/ Höjdystem SWEREF / RH2000 Företag/ Namn på utförare / Elisabeth Lindvall Mätutrustning GPS Mätklass A, B eller C enligt SGF Rapport 1:2013 B Antal geotekniska punkter 4 st Fyra av fem geotekniska punkter mättes in med GPS. På grund av dålig GPS-signal uteblev inmätning av en punkt, Istället antogs en höjd för denna. 6 Befintliga förhållanden 6.1 Topografi och ytbeskaffenhet Inom fastigheten Mejeriet 7 består ytorna till störst del av asfalt. Markytan inom undersökningsområdet sluttar något åt nordost och nivåer vid inmätta punkter varierar mellan +10,8 och +9, Befintliga anläggningar och konstruktioner Inom fastigheten bedriver Post Nord företagscenter postverksamhet. Den befintliga anläggningen består av en tegelbyggnad i ett plan med källare/suterrängvåning. Området avgränsas av Kyrkogårdsgatan i söder och Lagmansgatan i väst. Det finns även befintliga ledningar inom undersökningsområdet. Figur 2. Översiktskarta av Mejeriet 7, Källa: Hitta.se. Rödmarkerat område är undersökningsområdet. RAPPORT Version 2.0 6(10)

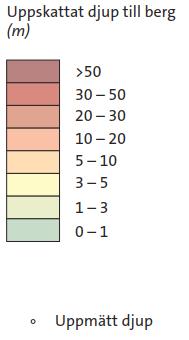

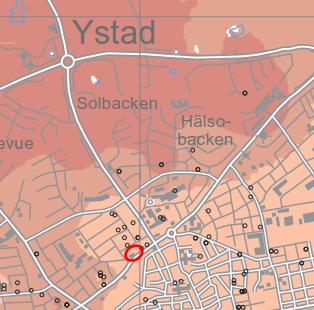

7 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Övrigt Enligt SGU:s kartmaterial består jordlagren av lermorän som kan överlagras av sand. Ett större område precis söder om fastigheten utgörs av fyllning, varför risk för att påträffa detta inom undersökningsområdet inte kan uteslutas. Mäktighet på jordlagren förväntas vara mellan 10 och 20 meter. Figur 3. Jordartskarta med markerat undersökningsområde (röd), källa: SGU:s kartgenerator. Figur 4. Jorddjupskarta med markerat undersökningsområde (röd), källa: SGU:s kartgenerator. RAPPORT Version 2.0 7(10)

8 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Geotekniska undersökningar 7.1 Fältundersökningar Fältpersonal Tabell 5. Fältpersonal och undersökningsperiod Företag Fältpersonal Undersökningsperiod PG Borrning AB Johan Larsson Sondering och provtagning Trycksondering användes genom hård packad fyllning för att sedan fortsätta undersökningen med CPTu-sondering. Tabell 6. Provtagningsmetoder, utförande och kalibrering för fältundersökning Sonderingsmetod Antal Utrustning Kalibrering Trycksondering (Tr) 4 Borrbandvagn , Geotech CPTu-sondering (CPTu) 5 CPT-sond nr: 4858 Borrbandvagn , Geotech , Geotech Provtagningsmetod Skruvprovtagning (Skr), störd provtagning 5 Borrbandvagn , Geotech Samtliga prover har klassificerats i fält. Ingen avvikande lukt eller färg noterades vid provtagningen. CPTu-sonderingarna redovisas i Bilaga 2. 8 Hydrologiska undersökningar 8.1 Fältundersökningar Tabell 7. Hydrogeologiska undersökningar Antal Dimension Filter Datum Ansvarig Installation av grundvattenrör Observation av fria vattenytor i utförda skruvprovtagningshål 2 Pvc 25 mm 0,7 m Johan Larsson Johan Larsson Grundvattennivåmätningar har utförts vid installationstillfället samt vid ytterligare 1 tillfällen. Grundvattenmätningar redovisas i tabell 8, nedan. RAPPORT Version 2.0 8(10)

9 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Tabell 8. Utförda grundvattennivåmätningar Grundvattenrör Datum Djup under markytan Nivå Ansvarig 1701GV Torrt (>4,40 m) Torrt (<+6,24) Johan Larsson ,60 m +8,04 Elisabeth Lindvall 1704GV ,85 m +8,55 Johan Larsson ,46 m +7,94 Elisabeth Lindvall 9 Markmiljötekniska undersökningar Den utfördes mätning av markradonhalt inom undersökningsområdet. Mätningar utfördes med Markus 10 som är ett portabelt instrument för bestämning av radonhalt i markluft utvecklat och tillverkad av Gammadata Uppsala. Mätningar utfördes i fyra punkter inom Mejeriet 7, placering av punkterna redovisas i Bilaga 3. Tabell 9. Utförd mätning av markradonhalt Mätpunkt Halt Markradon [kbq/m 3 ] Ansvarig 1 8 Elisabeth Lindvall 2 17 Elisabeth Lindvall 3 48 Elisabeth Lindvall 4 26 Elisabeth Lindvall 10 Härledda värden 10.1 Geologi/ Jordartsbeskrivning Enligt utförda undersökningar består jordlagren av fyllning på mestadels lermorän. Lager av sand mellan fyllning och lermorän och i lermoränen förekommer inom undersökningsområdet. Fyllningen under asfalten består av mulljord, grusig sand, tegel slagg och ställvis även av lermorän. Mäktigheten på fyllningen varierar mellan 1,3 och 2,8 meter i utförda undersökningspunkter. Sanden påträffas i undersökningspunkterna 1703, 1704 och Denna förekommer ställvis som grusig, mullhaltig och med ler- samt torvskikt. Sanden påträffas på mellan 1,6 och 2 meters djup och har en varierande mäktighet mellan 0,7 och 2,2 meter. Lermoränen påträffas på mellan 1,3 och 3,9 meters djup och mäktigheten går ner till undersökt skruvprovtagningsdjup. RAPPORT Version 2.0 9(10)

10 Markteknisk undersökningsrapport Upprättad: Revidering A: Projektnummer Hållfasthets- och deformationsegenskaper Härledda värden för odränerad skjuvhållfasthet har för kohesionsjord, i detta fall lermorän, utvärderats från CPTu-sondering med stöd av SGI Information 15. Se Bilaga 1 för sammanställning av härledda värden Hydrologiska egenskaper Djup till grundvattnet har mätts i 2 installerade grundvattenrör vid 2 tillfällen och varierar mellan 0,9 och 2,6 meter under markytan vilket motsvarar nivåer mellan +8,6 och +7,9. Fri vattenyta i utförda skruvprovtagningshål har lokaliserats i 4 undersökningspunkter och varierar mellan 2,0 och 4,6 meter under markytan vilket motsvarar nivåer mellan +8,1 och +6,2. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än de ovan angivna Markradon Enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt utgör mark, där radonhalten understiger 10 kbq/m 3, lågriskmark. Mark med halter mellan 10 och 50 kbq/m 3 är normalriskmark och mark med halter över 50 kbq/m 3 är högriskmark. Enligt utförda mätningar av markradonhalt vilka är presenterade i Avsnitt 9 tyder resultaten på nivåer inom normalriskområdet. Det behövs radonskyddat byggande vid nybyggnation. 11 Värdering av undersökning Inga avvikelser eller brister noterades vid tillfället för fältundersökningen. RAPPORT Version (10)

11 Odränerad skjuvhållfasthetsammanställning Bilaga 1 Härledda värden Uppdrag: Datum: Dockplatsen 1 Mejeriet 7, Ystad Malmö Delområde: / Sektion: Uppdragsnummer: / Cu (kpa) Djup (m) CPT 1702.CPT 1703.CPT 1704.CPT 1705.CPT Sida 1 av 1 M:\Uppdrag\100792\Teknik\DB\Geosuite\AUTOGRAF.DBF\Sonja

12 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Mejeriet PG Borrning AB Johan Larsson 2.40 m 2.40 m 3.14 m 2.60 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal 4858 Plats Borrhål Datum Ystad x q, Bilaga 2 CPTu-sonderingar Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t Registrerat spetstryck, q c Registrerad mantelfriktion, f s, kpa Djup (m) Dockplatsen 1, Malmö M:\Uppdrag\100792\Teknik\G\arbetsarea\Conrad\1701.CPW Sida 1 av 5

13 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Mejeriet PG Borrning AB Johan Larsson 1.70 m 1.70 m 5.46 m 4.60 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal 4858 Plats Borrhål Datum Ystad x q, Bilaga 2 CPTu-sonderingar Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t Registrerat spetstryck, q c Registrerad mantelfriktion, f s, kpa Djup (m) Dockplatsen 1, Malmö M:\Uppdrag\100792\Teknik\G\arbetsarea\Conrad\1702.CPW Sida 2 av 5

14 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Mejeriet PG Borrning AB Johan Larsson 1.70 m 1.70 m 3.60 m 2.40 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal 4858 Plats Borrhål Datum Ystad x q, Bilaga 2 CPTu-sonderingar Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t Registrerat spetstryck, q c Registrerad mantelfriktion, f s, kpa Djup (m) Dockplatsen 1, Malmö M:\Uppdrag\100792\Teknik\G\arbetsarea\Conrad\1703.CPW Sida 3 av 5

15 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Mejeriet PG Borrning AB Johan Larsson 1.00 m 1.00 m 4.36 m 2.00 m my 9.40 m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal 4858 Plats Borrhål Datum Ystad x q, Bilaga 2 CPTu-sonderingar Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t Registrerat spetstryck, q c Registrerad mantelfriktion, f s, kpa Djup (m) Dockplatsen 1, Malmö M:\Uppdrag\100792\Teknik\G\arbetsarea\Conrad\1704.CPW Sida 4 av 5

16 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Mejeriet PG Borrning AB Johan Larsson 2.00 m 2.00 m 3.76 m 2.00 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal 4858 Plats Borrhål Datum Ystad x q, Bilaga 2 CPTu-sonderingar Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t Registrerat spetstryck, q c Registrerad mantelfriktion, f s, kpa Djup (m) Dockplatsen 1, Malmö M:\Uppdrag\100792\Teknik\G\arbetsarea\Conrad\1705.CPW Sida 5 av 5

17 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned 4 ugången Mejeriet Rn G Rn G Rn G 2 Rn G 1 9 atan 4 11 Lagmansgatan Kyrkogårdsgatan 8

18 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned Mejeriet 7 8 ngen :3 9, érgatan Lagmansgatan Kyrkogårdsgatan Nelena
