1 Geoteknisk undersökning Lantmannen 7, Falköping Detaljplan Falköpings kommun Markteknisk undersökningsrapport (MUR) Geoteknik Göteborg Structor Mark Göteborg AB Projektbenämning: Uppdragsansvarig: Handläggare: Granskad av: Uppdragsnummer: Dokumentbeteckning: Daterad: Reviderad: Falköping Lantmannen Tomas Trapp (TT) Tomas Trapp (TT) Jimmy Aradi (JAi) RAP STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg Org. Nr Hemsida:

2 FALKÖPING LANTMANNEN MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK 2 (6) Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Status TT Slutversion INNEHÅLL 1 ORIENTERING Topografi och ytbeskaffenhet SYFTE OCH BEGRÄNSNINGAR STYRANDE DOKUMENT GEOTEKNISKA UNDERSÖKNINGAR Tidigare utförda undersökningar och utredningar Utförda undersökningar Fältundersökningar Laboratorieundersökningar Hydrogeologiska undersökningar Utsättning/inmätning HÄRLEDDA VÄRDEN Por- och grundvattentryck REDOVISNING AV FÄLT- OCH LABORATORIEUNDERSÖKNINGAR... 6 BILAGEFÖRTECKNING Bilaga SAMMANSTÄLLNING LABORATORIEUNDERSÖKNINGAR... A RUTINUNDERSÖKNING STÖRDA PROVER... A1 HÄRLEDDA VÄRDEN... B SAMMANSTÄLLNING JORDEGENSKAPER... B1 UPPMÄTTA PP- OCH GW-TRYCK... B2 UTVÄRDERAD CPT-SONDERING... B3 RITNINGSFÖRTECKNING Ritning PLAN G0201 ENSTAKA BORRHÅL G0901 STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur geoteknik lantmannen 7.doc

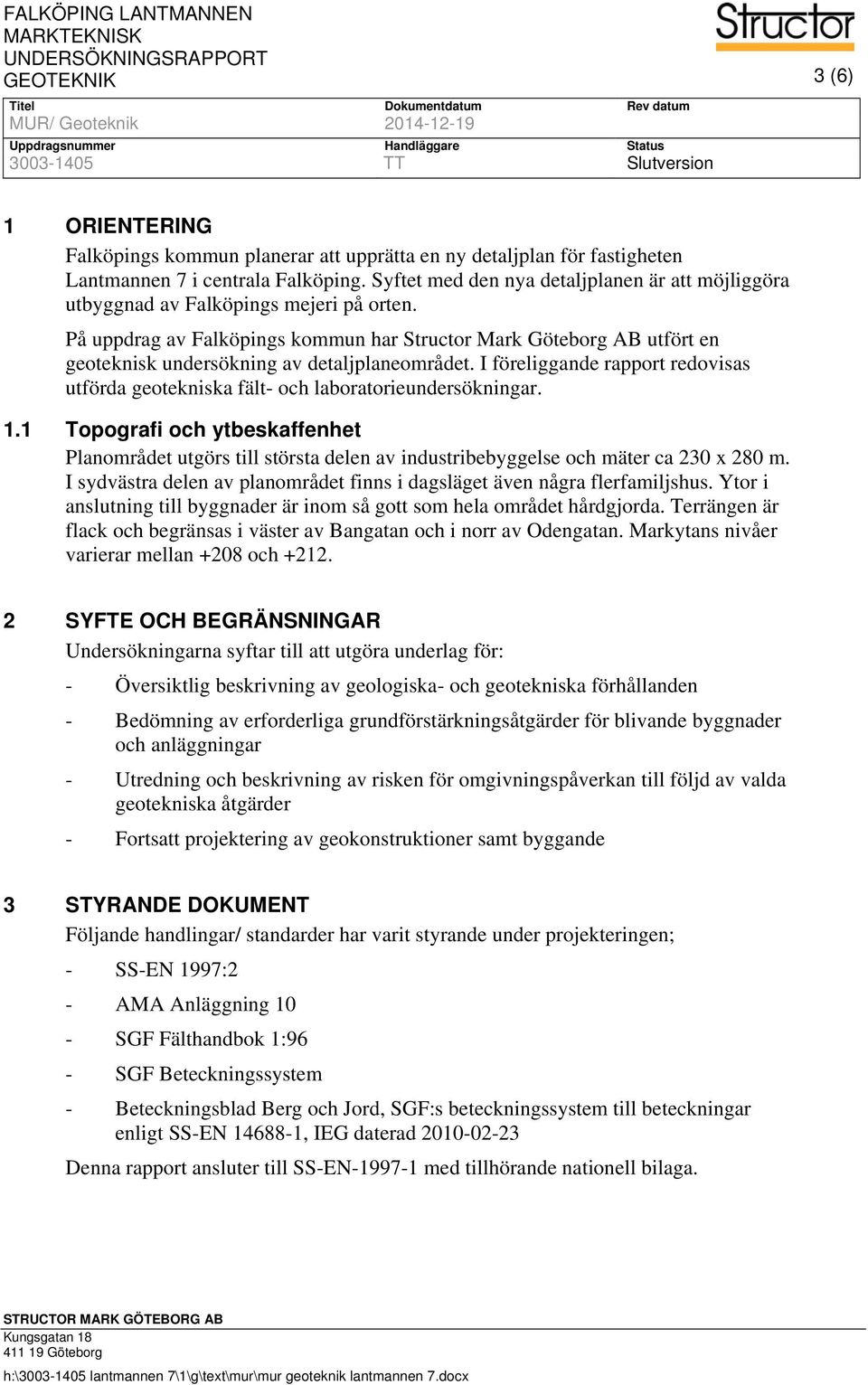

3 FALKÖPING LANTMANNEN MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK 3 (6) Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Status TT Slutversion 1 ORIENTERING Falköpings kommun planerar att upprätta en ny detaljplan för fastigheten Lantmannen 7 i centrala Falköping. Syftet med den nya detaljplanen är att möjliggöra utbyggnad av Falköpings mejeri på orten. På uppdrag av Falköpings kommun har Structor Mark Göteborg AB utfört en geoteknisk undersökning av detaljplaneområdet. I föreliggande rapport redovisas utförda geotekniska fält- och laboratorieundersökningar. 1.1 Topografi och ytbeskaffenhet Planområdet utgörs till största delen av industribebyggelse och mäter ca m. I sydvästra delen av planområdet finns i dagsläget även några flerfamiljshus. Ytor i anslutning till byggnader är inom så gott som hela området hårdgjorda. Terrängen är flack och begränsas i väster av Bangatan och i norr av Odengatan. Markytans nivåer varierar mellan +208 och SYFTE OCH BEGRÄNSNINGAR Undersökningarna syftar till att utgöra underlag för: - Översiktlig beskrivning av geologiska- och geotekniska förhållanden - Bedömning av erforderliga grundförstärkningsåtgärder för blivande byggnader och anläggningar - Utredning och beskrivning av risken för omgivningspåverkan till följd av valda geotekniska åtgärder - Fortsatt projektering av geokonstruktioner samt byggande 3 STYRANDE DOKUMENT Följande handlingar/ standarder har varit styrande under projekteringen; - SS-EN 1997:2 - AMA Anläggning 10 - SGF Fälthandbok 1:96 - SGF Beteckningssystem - Beteckningsblad Berg och Jord, SGF:s beteckningssystem till beteckningar enligt SS-EN , IEG daterad Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur geoteknik lantmannen 7.doc

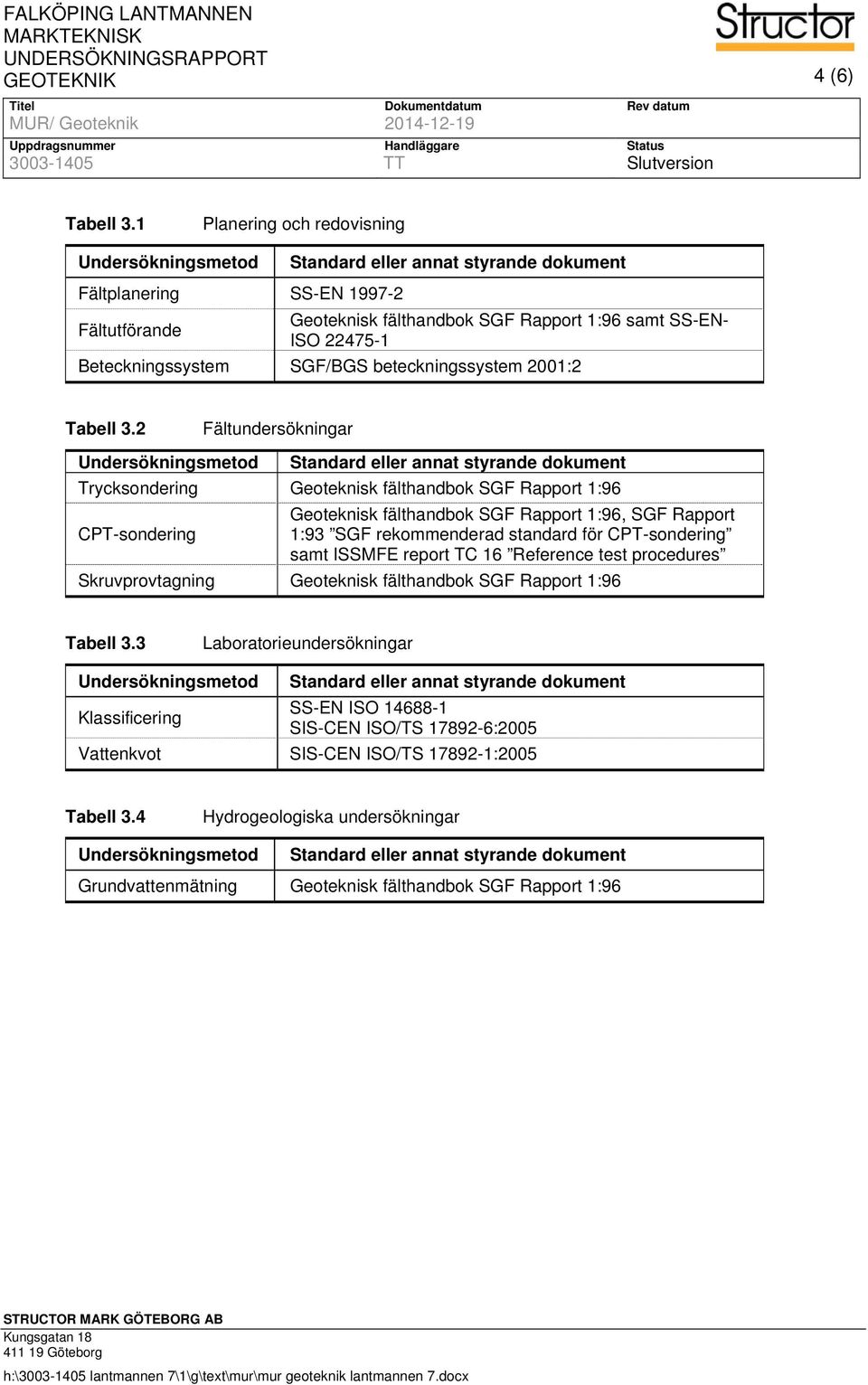

4 FALKÖPING LANTMANNEN MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK 4 (6) Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Status TT Slutversion Tabell 3.1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN- ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 3.2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering Geoteknisk fälthandbok SGF Rapport 1:96 Geoteknisk fälthandbok SGF Rapport 1:96, SGF Rapport CPT-sondering 1:93 SGF rekommenderad standard för CPT-sondering samt ISSMFE report TC 16 Reference test procedures Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3.3 Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS :2005 Tabell 3.4 Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenmätning Geoteknisk fälthandbok SGF Rapport 1:96 STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur geoteknik lantmannen 7.doc

5 FALKÖPING LANTMANNEN MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK 5 (6) Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Status TT Slutversion 4 GEOTEKNISKA UNDERSÖKNINGAR 4.1 Tidigare utförda undersökningar och utredningar Inom området har geotekniska fält- och laboratorieundersökningar tidigare utförts vid ett flertal tillfällen. Läget på tidigare utförda undersökningspunkter, vilka ansetts relevanta för objektet, redovisas på planritning 100G0201. Tidigare utförda undersökningar redovisas i följande handlingar och med tillhörande beteckningar: - LC Kompletterande miljöteknisk markundersökning, Fastigheten Lantmännen 6, Falköping, daterad , upprättad av Liljemark Consulting AB, uppdragsnummer H13P01-14 Undersökningsrapport för den nedlagda bensinstationen på fastigheten Lantmannen 7, Odengatan 6 i Falköping, daterad , upprättad av HIFAB AB, uppdragsnummer SCC Bangatsleden, Bro över Odengatan, geoteknisk undersökning, daterad , uprättad av Scandiaconsult AB, uppdragsnummer Tidigare utförda undersökningars planlägen har digitaliserats. 4.2 Utförda undersökningar Inför upprättandet av detaljplan har ett antal kompletterande geotekniska fält- och laboratorieundersökningar utförts. Nu utförda undersökningar benämns S Fältundersökningar Utförda fältundersökningarna har utförts av Geo-gruppen AB i oktober år 2014 och omfattar följande metoder: - CPT-sondering (CPT) i en punkt. - Trycksondering (Tr) i åtta punkter - Upptagning av störda jordprover med skruvprovtagare (Skr) i åtta punkter Laboratorieundersökningar Upptagna störda jordprover har analyserats på Geo-gruppens geotekniska laboratorium i Göteborg i oktober år 2014 och har omfattat följande: - Rutinundersökning av upptagna störda jordprover för bestämning av jordart och vattenkvot. Utförda geotekniska laboratorieundersökningar redovisas i Bilaga A. STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur geoteknik lantmannen 7.doc

6 FALKÖPING LANTMANNEN MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK 6 (6) Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Status TT Slutversion Hydrogeologiska undersökningar Hydrogeologiska fältundersökningar har utförts genom installation av grundvattenrör med filterspets samt observation av vattenytor i provtagningshål. Installation av rör har utförts i samband med de övriga geotekniska fältundersökningarna och är utförda av Geo-gruppen AB. Den hydrogeologiska undersökningen omfattar installation av två grundvattenrör med filterspets Utsättning/inmätning Samtliga undersökningspunkter har mätts in och vägts av enligt koordinatsystem SWEREF och höjdsystem RH Utförda inmätningar kan hänföras till Mätningsklass B enligt Fälthandbok 1:96. 5 HÄRLEDDA VÄRDEN Sammanställning av uppmätt vattenkvot redovisas i bilaga B1. Resultat från utvärdering av utförd CPT-sondering med Conrad redovisas i Bilaga B Por- och grundvattentryck Uppmätta grundvattentryck redovisas i tabellform i Bilaga B2. 6 REDOVISNING AV FÄLT- OCH LABORATORIEUNDERSÖKNINGAR Utförda fält- och laboratorieundersökningar tillsammans med tidigare utförda undersökningar redovisas i plan och sektioner enligt ritningsförteckning MUR. Laboratorieundersökningar och härledda värden redovisas i bilagor, enligt bilageförteckning MUR. STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur geoteknik lantmannen 7.doc

7 PROVTABELL Bilaga 1 Sidan 1 Uppdrag: Falköping-Lantmannen 7 Ärendenr: Utförd av: David Scherman, Mattias Magnusson Datum: Borrhål Provtagn.- nivå Provtagn.- Jordart sätt Fyllning / brun något siltig stenig grusig SAND Fyllning / brunt något siltigt sandigt GRUS, tegel V.yta/m u.m.yta S1401 0,0-1,0 Skr torr 3 2,0-3,0 7 Vattenkvot % S1402 0,0-1,0 Skr grått siltigt sandigt GRUS torr 6 1,0-2,3 rödbrun grusig sandig siltig TORRSKORPELERA 9 2,3-3,0 brun siltig SAND 19 S1403 0,0-0,8 Skr brunsvart MULLJORD torr 22 0,8-1,3 brun något mullhaltig grusig lerig SAND 12 1,3-2,0 brun något mullhaltig lerig grusig SAND 13 S1404 0,0-1,2 Skr brun mullhaltig grusig SAND torr 13 1,2-2,0 brun mullhaltig grusig lerig siltig SAND 12 2,0-3,0 brun grusig siltig SAND 6 S1405 0,0-1,0 Skr Fyllning / brun mullhaltig grusig SAND torr 8 1,0-2,0 Fyllning / brun mullhaltig grusig siltig sandig LERA, tegel 17 S1406 0,0-1,0 Skr Fyllning / brun mullhaltig grusig siltig SAND torr 11 1,0-2,0 Fyllnng / brun grusig siltig SAND, tegel 14 S1407 0,0-1,0 Skr brun SAND torr 4 1,0-2,1 brun SAND 9 S1408 0,0-1,0 Skr brun grusig MULLJORD ras 29 1,0-2,0 brun mycket kalkhaltig SAND, vätdelar 101 2,0-3,0 brun mycket kalkhaltig grusig sandig SILT, vätdelar 43 GEO-gruppen AB Tfn: info@geogruppen.se Marieholmsgatan 122 Fa: Hemsida: Göteborg

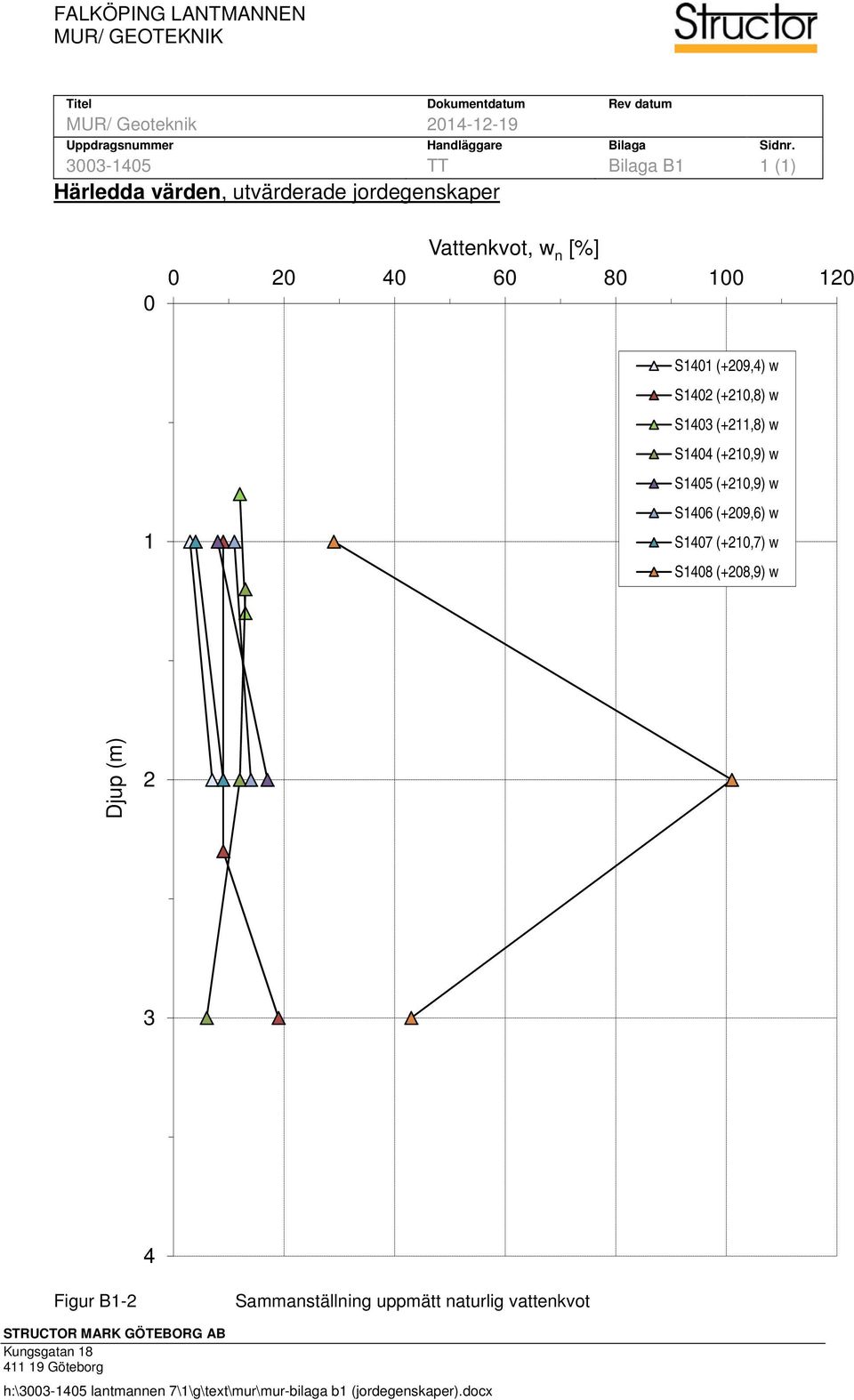

8 FALKÖPING LANTMANNEN MUR/ GEOTEKNIK Titel Dokumentdatum Rev datum MUR/ Geoteknik Uppdragsnummer Handläggare Bilaga Sidnr TT Bilaga B1 1 (1) Härledda värden, utvärderade jordegenskaper 0 Vattenkvot, w n [%] S1401 (+209,4) w S1402 (+210,8) w S1403 (+211,8) w S1404 (+210,9) w S1405 (+210,9) w S1406 (+209,6) w S1407 (+210,7) w S1408 (+208,9) w Djup (m) Figur B1-2 Sammanställning uppmätt naturlig vattenkvot STRUCTOR MARK GÖTEBORG AB Kungsgatan Göteborg h:\ lantmannen 7\1\g\tet\mur\mur-bilaga b1 (jordegenskaper).doc

9 BILAGA B2: 1 GRUNDVATTENMÄTNING PROJEKT: BORRHÅL: Falköping, Lantmannen 7 SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: Rf Magnus Strindberg S1402G B Tot rörlängd (A) (inkl filter) Filterlängd 0,5 Markytans nivå +210,81 6,50 ök rör 1,50 m ö my Toppnivå +212,31 SPETSDJUP 5,00 m u my Spetsnivå +205,81 Funktionskontroll A B A-B DATUM Total Avläsning Vattenhöjd Nivå rörlängd [GW u ök rör] Anmärkning Sign m ,50 1,79 4,71 210,52 MS ,50 4,13 2,37 208,18 TT A Gult fält ska om möjligt fyllas i av fältpersonal Funktionskontroll GW-rör Tid Sjunkning 0 0,1 2 0,3 4 0,4 6 0,4 8 0,7 10 0,9 0 0,2 0,4 0,6 0, MUR-BILAGA B2 (GW-tryck).ls, S1402G

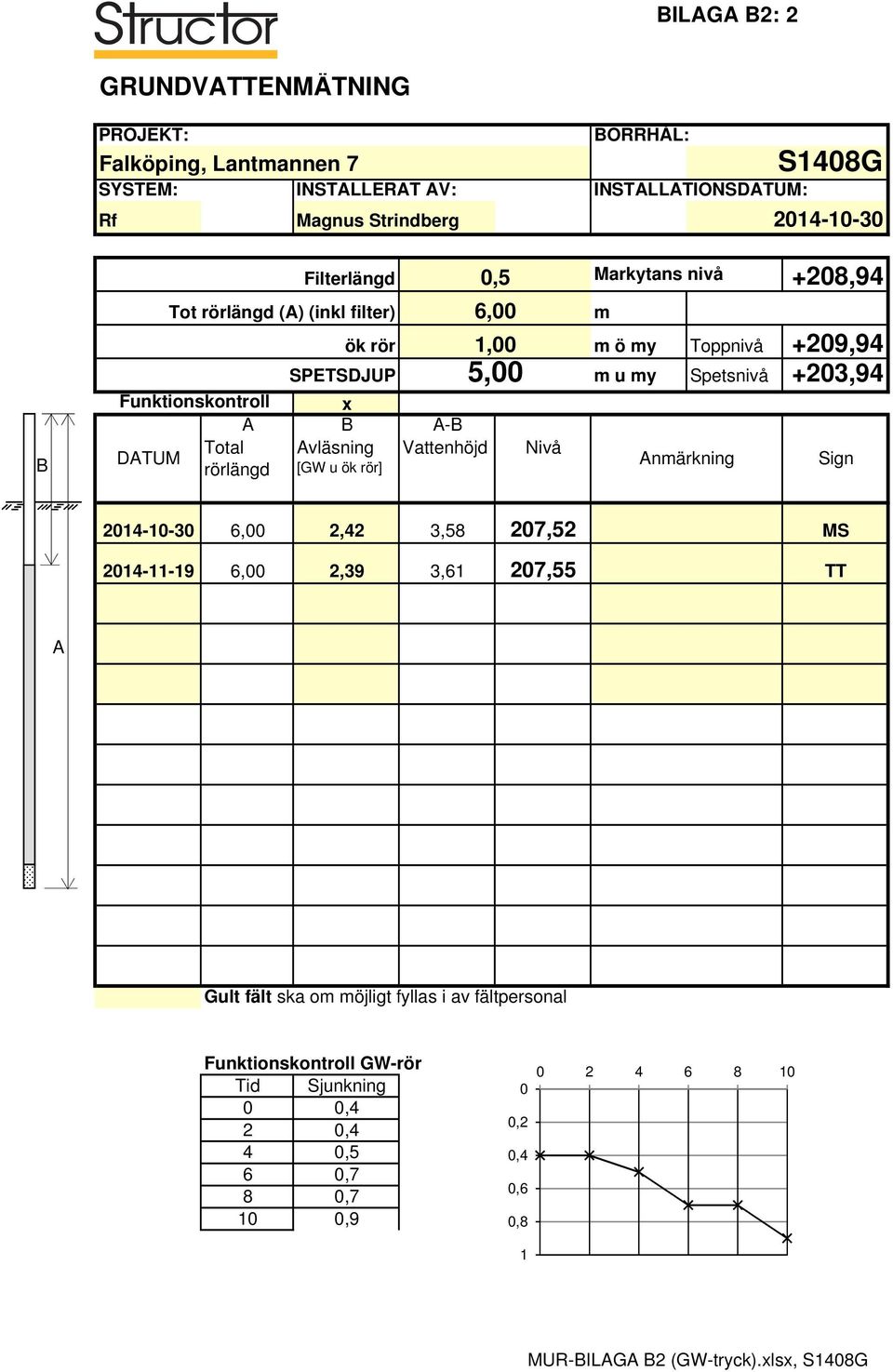

10 BILAGA B2: 2 GRUNDVATTENMÄTNING PROJEKT: BORRHÅL: Falköping, Lantmannen 7 SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: Rf Magnus Strindberg S1408G B Filterlängd 0,5 Markytans nivå +208,94 6,00 Tot rörlängd (A) (inkl filter) m ök rör 1,00 m ö my Toppnivå +209,94 SPETSDJUP 5,00 m u my Spetsnivå +203,94 Funktionskontroll A B A-B DATUM Total Avläsning Vattenhöjd Nivå rörlängd [GW u ök rör] Anmärkning Sign ,00 2,42 3,58 207,52 MS ,00 2,39 3,61 207,55 TT A Gult fält ska om möjligt fyllas i av fältpersonal Funktionskontroll GW-rör Tid Sjunkning 0 0,4 2 0,4 4 0,5 6 0,7 8 0,7 10 0,9 0 0,2 0,4 0,6 0, MUR-BILAGA B2 (GW-tryck).ls, S1408G

11 Bilaga B3:1 Lantmannen Falköping S Projekt Projekt nr Plats Borrhål Datum CPT-sondering utförd enligt EN ISO olja Vätska i filter Borrpunktens koord. Utrustning Geotech Sond nr 4626 grmu Normal Referens Nivå vid referens Förborrat material Geometri 3.78 m 1.40 m Förborrningsdjup Start djup Stopp djup Grundvattennivå Lutning (grader) Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q U U o 1.5 U U o 2.0 Djup (m) U 2.5 U o U 3.0 U o U 3.5 U H:\ Lantmannen 7\1\G\Proj\CPT\S1408.cpw

12 Bilaga B3:2 grmu Geotech Normal Förborrningsdjup Förborrat material Utrustning Geometri 1.40 m Referens Nivå vid referens Grundvattenyta Startdjup Projekt Projekt nr Plats Borrhål Datum Lantmannen Falköping S Modul (MPa) o + o + o + o Friktionsvinkel ( o ) Odränerad skjuvhållfasthet fu (kpa) o + o + o o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad + o + o CPT-sondering utvärderad enligt SGI Information 15 rev.2007 TT Utvärderare Datum för utvärdering Relativ lagringstäthet I D (%) o Klassificering 0.0 grmu Sa 1.5 (()) (()) o + o + o o + o + o + o + o + o H:\ Lantmannen 7\1\G\Proj\CPT\S1408.cpw Djup (m) (()) grsasi 2.5 L NC () 3.0 Sa Cl Sa Med L D Med Si Sa 3.5

13 Bilaga B3: Lantmannen Falköping S Projekt Projekt nr Plats Borrhål Datum CPT-sondering utvärderad enligt SGI Information 15 rev.2007 TT Utvärderare Datum för utvärdering grmu Geotech Normal Förborrningsdjup Förborrat material Utrustning Geometri 1.40 m Referens Nivå vid referens Grundvattenyta Startdjup Effektivtryck (kpa) Odränerad skjuvhållfasthet fu (kpa) Klassificering 0.0 grmu Sa (()) (()) (()) Djup (m) (()) (()) grsasi (()) 2.5 (()) (()) (()) (()) L NC () 3.0 Sa Cl Med Sa (()) L D Med Si Sa 3.5 H:\ Lantmannen 7\1\G\Proj\CPT\S1408.cpw

14 Bilaga B3: C P T - sondering Projekt Lantmannen Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets Datum Areafaktor a Areafaktor b Skalfaktorer 3.78 m 1.40 m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats grmu Normal olja MS Geotech Borrhål Datum Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Falköping S Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 1.40 Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) 1.60 Flytgräns Jordart grmu Sa grsasi Anmärkning H:\ Lantmannen 7\1\G\Proj\CPT\S1408.cpw

15 Bilaga B3: CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Lantmannen Geo-gruppen AB MS Plats Borrhål Datum Falköping S Förborrningsdjup Start djup Stopp djup Grundvattennivå 3.78 m 1.40 m Förborrat material Geometri Vätska i filter Borrpunktens koord. grmu Normal olja Referens Utrustning Geotech Nivå vid referens Sond Nr q,mpa Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f 0.5 s, kpa Djup (m) H:\ Lantmannen 7\1\G\Proj\CPT\S1408.cpw

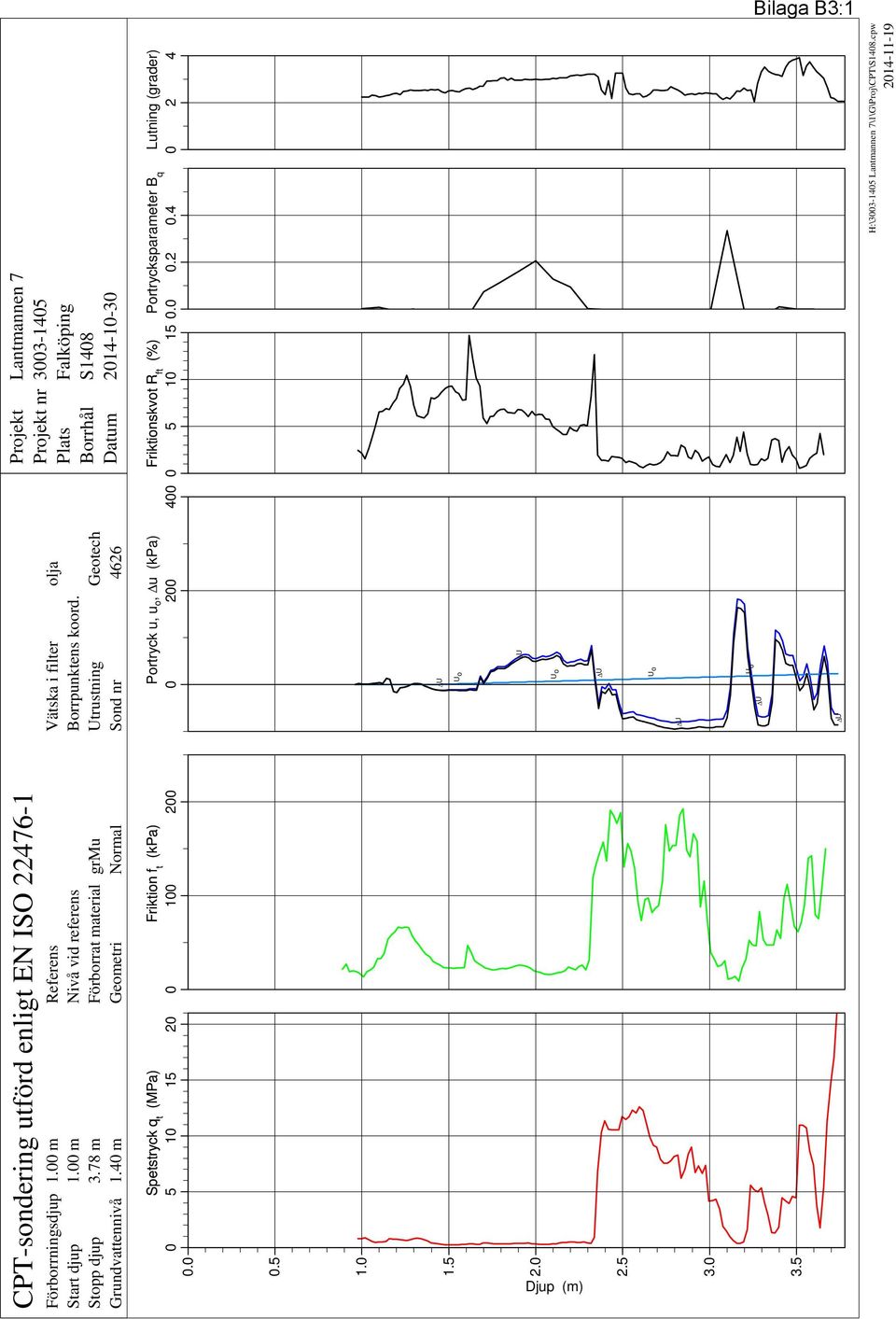

16
