1 MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT)/GEOTEKNIK KULTURTORGET, MÄRSTA

2 UPPDRAG Titel på rapport: , Markteknisk undersökningsrapport (MUR/GEOTEKNIK) Status: Datum: MEDVERKANDE Beställare: Kontaktperson: SigtunaHem Endre Barat Konsult: Tyréns AB Uppdragsansvarig: John Byers, Tyréns Handläggare: John Byers, Tyréns Kvalitetsgranskare: Ma Årbrink, Tyréns Uppdragsansvarig: John Byers Datum: Handlingen granskad av: Ma Årbrink Datum: Tyréns AB Kopparbergsvägen Västerås Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 OBJEKT UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI YTBESKAFFENHET POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA SONDERINGAR UTFÖRDA PROVTAGNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING OCH CERTIFIERING RADON PROVHANTERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖRER HYDROGEOLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR JORDARTSBESKRIVNING VÄRDERING AV UNDERSÖKNING GENERELLT... 8 Bilagor Beteckning Datum Jordprovsanalys, 1 A4, löp-nr 29914b CPT-analys, 6A Ritningar Beteckning Typ, skala Datum G Plan, 1: G Sektion A-B, 1: Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 3(8)

4 1 OBJEKT Inom fastigheten 1.124, planeras det att byggas ett punkthus om 8 våningar och ett lamellhus om 4-5 våningar med källare. Byggnaderna kommer att uppföras i hörnet av Stockholmsvägen och Centrumleden, se figur 1.1 och 1.2 nedan. Tyréns AB har på uppdrag av Sigtunahem AB utfört geotekniska undersökningar i samband med projektering av Föreliggande rapport redovisar otolkade fält- och laboratorieundersökningar inom området. Figur 1.1: Översikt aktuellt område för geoteknisk undersökning, källa Google Earth. Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 4(8)

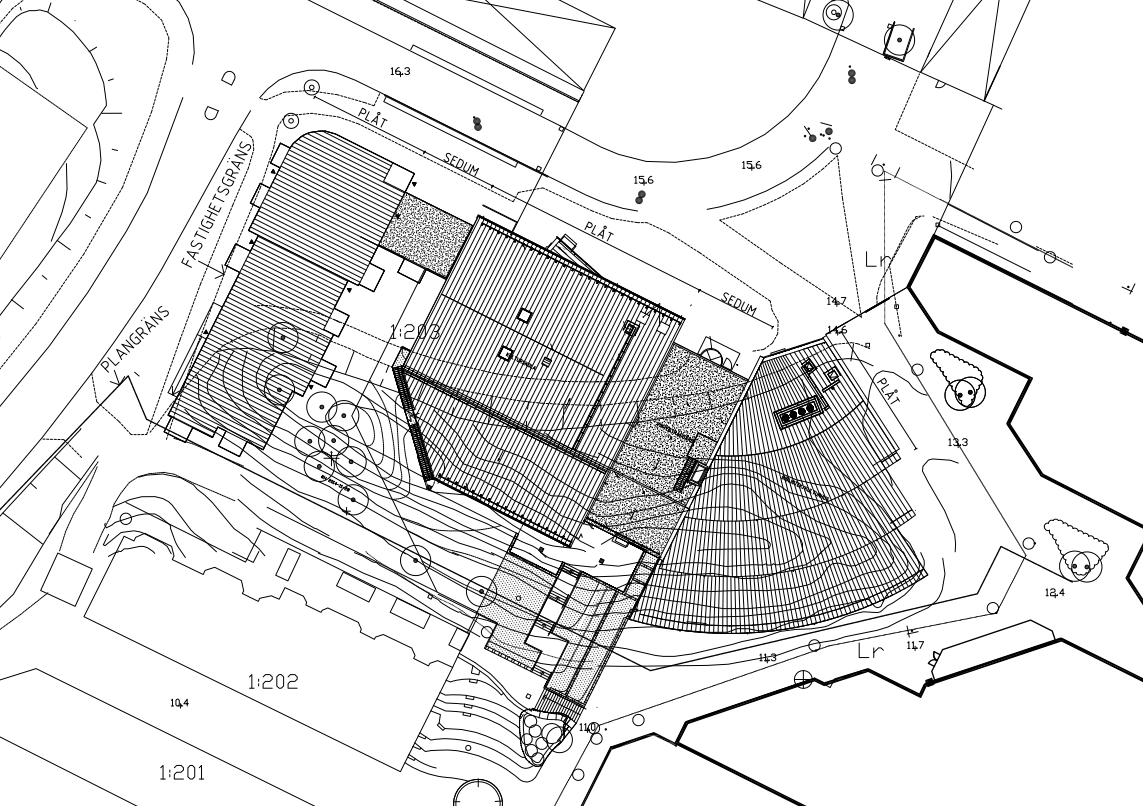

5 Figur 1.2: Situationsplan över 1.124, området som undersökts är inringat i rött [1]. 2 UNDERLAG FÖR UNDERSÖKNINGEN 1) Situationsplan Kulturtorget, upprättad av Fokus Arkitektur, daterad ) Jordartskartan, 3 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod CPT, CPTU/ Spetstrycksondering Skruvprovtagning (Skr/AS) WST / VIM Övriga ej Europastandarder Standard eller annat styrande dokument SS-EN ISO / Geoteknisk fälthandbok SGF Rapport 1:2013 SS-EN ISO och SGF Rapport 1:2013 Provtagningskategori B, kvalitet 3 4. SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:2013 Slagsondering Geoteknisk fälthandbok SGF Rapport 1:2013 Provtagningar EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3. Laboratorieundersökningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Vattenkvot SS-EN/ISO Flytgränser SS-EN/ISO GEOTEKNISK KATEGORI Undersökningar har utförts med metoder och omfattning med förutsättning att projektering och byggande kommer att utföras i geoteknisk kategori 2 (GK 2). Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 5(8)

6 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 TOPOGRAFI Aktuellt område utgörs av relativt plan och horisontell mark där uppmätta nivåer på borrhål varierar mellan ca +15,49 till +17,29 (RH 2000). 5.2 YTBESKAFFENHET Idag består marken huvudsakligen av en grusad yta. 6 POSITIONERING Inmätning av geotekniska undersökningar har utförts av Magnus Wiklander, Tyréns i mätklass B enligt SGF Rapport 1:2013. Koordinatsystem: SWEREF Höjdsystem: RH GEOTEKNISKA FÄLTUNDERSÖKNINGAR 7.1 UTFÖRDA SONDERINGAR Aktuella sonderingar omfattar: CPT-sondering (CPT) i 2 st punkter Slagsondering (Slb) i 2 st punkter Viktsondering (Vim) i 4 st punkter 7.2 UTFÖRDA PROVTAGNINGAR Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 3 st punkter 7.3 UNDERSÖKNINGSPERIOD Undersökningarna har utförts under vecka 8, FÄLTINGENJÖRER Fältarbete har utförts av Magnus Wiklander, fältingenjör Tyréns. 7.5 KALIBRERING OCH CERTIFIERING Undersökningarna har utförts med borrbandvagn GM 75 Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av CPT nr Joakim Tingström, GeoTech 7.6 RADON Jordluftens radonhalt mättes på 0,7 m djup i 1 punkt med en radonmätare av modellen Marcus 10. Mätresultaten från undersökningen redovisas i tabell 4 nedan. Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 6(8)

7 Tabell 4: Resultat av radonmätning Borrpunkt Marcus 10, [Bq/m3] 16T PROVHANTERING Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 8 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 8.1 UTFÖRDA UNDERSÖKNINGAR Aktuella laboratorieundersökningar omfattar: Rutinundersökning störda prover av 1 st prover Jordartbenämning av 3 st prover 8.2 UNDERSÖKNINGSPERIOD Laboratorieundersökningar har utförts under mars LABORATORIEINGENJÖRER Laboratorieundersökningar har utförts av Sweco Geolab. Sweco Geolab är kvalitets- och miljöcertifierade enligt ISO 9001 och ISO HYDROGEOLOGISKA UNDERSÖKNINGAR 9.1 UTFÖRDA UNDERSÖKNINGAR Ett grundvattenrör installerades i friktionsjord under leran i punkt 16T05. Mätning av grundvattnets trycknivå genomfördes efter 48 timmar. Röret var torrt vid denna mätning och därför avlägsnades. 10 JORDARTSBESKRIVNING Jorden bedöms enligt jordartskartan bestå huvudsakligen av postglacial lera. Området avgränsas i norr av sandig morän. Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 7(8)

8 Bild 11.1 Jordartskarta Källa: 11 VÄRDERING AV UNDERSÖKNING 11.1 GENERELLT Viss osäkerhet förekommer i laboratorieresultat då cpt-sond förfaller kunna neddrivas ca 17 m i vad som bestämts som en grusig sandig lerig morän, se bilagd sektionsritning G Uppdrag: , 3 projekt, Sigtunahem Beställare: AB Sigtunahem O:\GAV\267344\G\Kulturskolan\_Tet\LEV\MURgeo.doc 8(8)

9 Jordprovsanalys Projekt Kulturtorget Uppdragsnummer Provtagningsdatum Uppdragsgivare Tyréns AB, Västerås Provtagningsredskap / Analysmetod Skr ds Gransk./Tabell Löp-nr 29914b Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning enl. SGF 1981) Jordartsförkortning (enl. SGF/BGS Beteckningssystem 2001:2) Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 16T Fyllning/ Brungrå mullhaltig sandig siltig lera med gruskorn samt vätdelar, FmusasiLe v Fyllning/ Gråbrunt sandigt siltigt grus med vätdelar, FsasiGr v Gråbrun sandig siltig lermorän, sasilemn 5B/4 3B/2 5A/4 16T Fyllning/ Brungrå något grusig sandig siltig torrskorpelera med trärester, F(gr)sasiLet v Brungrå varvig torrskorpelera, vlet Gråbrun något rostfläckig varvig torrskorpelera, vlet Gråbrun något rostfläckig varvig lera med tunna finsandsskikt, vle (saf) Brungrå grusig sandig lerig morän, grsalemn 5A/4 4B/3 4B/3 4B/3 3B/2 16T Fyllning/ Brungrått sandigt grus delvis krossat material, FsaGr Fyllning/ Brungrått något grusig sandig siltig torrskorpelera, F(gr)sasiLet Brungrå torrskorpelera, Let Brungrå varvig torrskorpelera med enstaka tunna siltskikt, vlet (si) Brungrå varvig lera med enstaka tunna siltiga finsandsskikt torrskorpekaraktär, vle(t)(sisaf) /1 5A/4 4B/3 4B/3 4B/3 1) Klassning enl. AMA Anläggning 10 P:\2172\Uppdrag 2016\29914b\[Skr ls] SWECO GEOLAB, Gjörwellsgatan 22, Bo 34044, STOCKHOLM, Tel: , Fa: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

10 1:203 1: Meters

11

12 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 1,20 m 1,20 m 3,74 m 10,00 m Referens Nivå vid referens Förborrat material Geometri 16,975 Fyllning Normal Vätska i filter Borrpunktens koord. Utrustning GeoTech Sond nr 4904 Projekt Projekt nr Plats Borrhål Datum T Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0,0 Lutning (grader) ,5 1,0 1,5 2,0 2,5 3,0 3,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad1.CPW

13 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup 16,975 10,00 m 1,20 m Förborrningsdjup Förborrat material Utrustning Geometri 1,20 m Fyllning GeoTech Normal Utvärderare Datum för utvärdering John Byers Projekt Projekt nr Plats Borrhål Datum T ,0 Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,000 0,005 0,010 0,5 F 1,0 o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad () 1,5 Crust () () 2,0 () 2,5 3,0 Cl L 3,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad1.CPW

14 C P T - sondering Projekt Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 1,20 m 1,20 m 3,74 m 10,00 m 16,975 Kalibreringsdata Spets 4904 Datum Areafaktor a 0,860 Areafaktor b 0,000 Skalfaktorer Plats Borrhål Förborrat material Fyllning Geometri Normal Vätska i filter Operatör Magnus Wiklander Utrustning GeoTech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Datum Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck 16T Portryck Friktion Spetstryck 198,10 207,30 9,20 121,00 122,10 1,10 6,02 5,95-0,06 (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 10,00 Portryck (kpa) 0,00 Från Till 0,00 1,00 1,00 1,90 1,90 3,80 3,80 4,50 Densitet (ton/m 3 ) 1,90 1,80 1,60 2,00 Flytgräns 0,46 Jordart F Crust Cl L SaTi Anmärkning O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad1.CPW

15 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 4,80 m 10,00 m Referens Nivå vid referens Förborrat material Geometri 17,292 Fyllning Normal Vätska i filter Borrpunktens koord. Utrustning GeoTech Sond nr 4904 Projekt Projekt nr Plats Borrhål Datum T Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0,0 Lutning (grader) ,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW

16 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup 17,292 10,00 m Förborrningsdjup Förborrat material Utrustning Geometri Fyllning GeoTech Normal Utvärderare Datum för utvärdering John Byers Projekt Projekt nr Plats Borrhål Datum T ,0 Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,000 0,005 0,010 0,5 F 1,0 1,5 () 2,0 () () o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 2,5 Crust () () () 3,0 () () () 3,5 4,0 Cl M 4,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW

17 C P T - sondering Projekt Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 4,80 m 10,00 m 17,292 Kalibreringsdata Spets 4904 Datum Areafaktor a 0,860 Areafaktor b 0,000 Skalfaktorer Plats Borrhål Förborrat material Fyllning Geometri Normal Vätska i filter Operatör Magnus Wiklander Utrustning GeoTech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Datum Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck 16T Portryck Friktion Spetstryck 197,30 247,90 50,60 121,60 122,00 0,40 5,99 5,93-0,06 (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 10,00 Portryck (kpa) 0,00 Från Till 0,00 1,40 1,40 3,40 3,40 4,70 Densitet (ton/m 3 ) Flytgräns 1,90 1,80 1,60 0,46 Jordart F Crust Cl M Anmärkning O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW

18 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 4,80 m 10,00 m Referens Nivå vid referens Förborrat material Geometri 17,292 Fyllning Normal Vätska i filter Borrpunktens koord. Utrustning GeoTech Sond nr 4904 Projekt Projekt nr Plats Borrhål Datum T Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0,0 Lutning (grader) ,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW

19 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup 17,292 10,00 m Förborrningsdjup Förborrat material Utrustning Geometri Fyllning GeoTech Normal Utvärderare Datum för utvärdering John Byers Projekt Projekt nr Plats Borrhål Datum T ,0 Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,000 0,005 0,010 0,5 F 1,0 1,5 () 2,0 () () o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 2,5 Crust () () () 3,0 () () () 3,5 4,0 Cl M 4,5 O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW

20 C P T - sondering Projekt Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 4,80 m 10,00 m 17,292 Kalibreringsdata Spets 4904 Datum Areafaktor a 0,860 Areafaktor b 0,000 Skalfaktorer Plats Borrhål Förborrat material Fyllning Geometri Normal Vätska i filter Operatör Magnus Wiklander Utrustning GeoTech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Datum Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck 16T Portryck Friktion Spetstryck 197,30 247,90 50,60 121,60 122,00 0,40 5,99 5,93-0,06 (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 10,00 Portryck (kpa) 0,00 Från Till 0,00 1,40 1,40 3,40 3,40 4,70 Densitet (ton/m 3 ) Flytgräns 1,90 1,80 1,60 0,46 Jordart F Crust Cl M Anmärkning O:\GAV\267344\G\Kulturskolan\_Berakningar\CPT\Utvardering\Blad5.CPW
