1 MUR (Markteknisk undersökningsrapport)/geoteknik LYCKE RYR, KUNGÄLV

2 Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Titel på rapport: MUR/Geoteknik Status: Slutrapport Datum: Medverkande Beställare: Kontaktperson: Kungälvs kommun Hans Jönsson Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Jonas Karlsson, Tyréns AB Jonas Karlsson, Tyréns AB Victoria Svahn, Tyréns AB Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Författare: Datum: Handlingen granskad av: Datum: Tyréns AB Lilla Badhusgatan Göteborg Tel: Säte: Stockholm Org.Nr: O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version:

3 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Styrande dokument Arkivmaterial Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Provförvaring Härledda värden Jordartsbeskrivning Hållfasthetsegenskaper Övriga egenskaper Värdering av undersökning... 9 Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

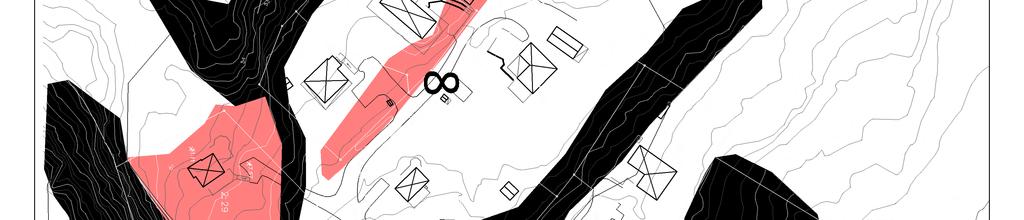

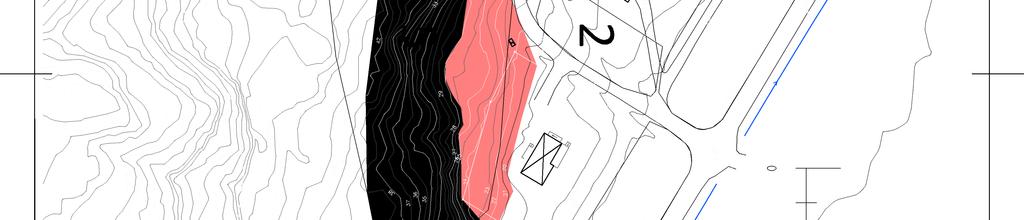

4 Bilagor Beteckning 1, Fältprogram med dagbok 2, Fältprotokoll 3, Labprotokoll, störd provtagning 4, CPT från CONRAD Ritningar Beteckning Typ, skala G:01-01 Plan, 1:1000 G:01-02 Sektion 1, 1:100 G:01-03 Sektion 2, 1:100 Tillhörande dokument/hänvisningar Beteckning PM Geoteknik, detaljplan O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version:

5 1 Objekt På uppdrag av Kungälvs kommun har Tyréns AB utfört en geoteknisk utredning inför detaljplanearbetet i Lycke Ryr. Uppdragsanvarig för Tyréns AB är Jonas Karlsson. 2 Ändamål Tyréns AB har erhållit en förfrågan från Kungälvs kommun avseende geotekniska undersökningar i samband med att en ny detaljplan för Lycke-Ryr 2:6 m fl ska tas fram. Detaljplanens syfte är att justera största tillåtna byggnadsareor för befintliga fastigheter genom utbyggnad för helårsboende, samt att skapa förutsättningar för 4 nya tomter. Syftet med utredningen är att klarlägga områdets stabilitetsförhållanden inför fortsatt detaljplanearbete. Stabilitetsutredningen är en detaljerad utredning 3 Underlag för undersökningen Lista underlag som använts för planering av undersökningarna: Jordartskarta, SGU Koncept detaljplan Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod CPT, CPTU/ Spetstrycksondering Fältvingförsök SS-EN ISO Mekanisk trycksondering Standard eller annat styrande dokument SS-EN ISO / Geoteknisk fälthandbok SGF Rapport 1:2013 SGF Metodblad Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

6 Tabell 3. Laboratorieundersökningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Vattenkvot SS-EN/ISO Arkivmaterial Inom området för detaljplanen har inga geotekniska undersökningar utförts för tidigare projekt. 6 Befintliga förhållanden 6.1 Topografi Det undersökta området består av en nordligt sluttande bergslänt som övergår längst i norr i en dal med lera. Topografin varierar mellan ca +16 till ca +65 m ö h. I sluttningen där topografin är något flackare överlagras berget av jord. Området är bebyggt och stora delar utgörs av tomtmark med fyllnadsmassor av okänd beskaffenhet. 6.2 Ytbeskaffenhet Mycket berg i dagen. Tomter med anlagda gräsmattor. Delvis skogsmark med träd och sly. 6.3 Befintliga konstruktioner Ett antal enfamiljshus. 7 Positionering Inmätning av geotekniska undersökningar har utförts med GPS. Koordinatsystem är sweref och höjd system RH Geotekniska fältundersökningar 8.1 Utförda sonderingar Aktuella sonderingar omfattar: CPT-sondering (CPT) i 1 st punkter Vingborrning (Vb) i 2 st punkter Trycksondering (Tr) i 6 st punkter Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

7 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 2 st punkter 8.3 Undersökningsperiod Undersökningarna har utförts under perioden oktober månad Fältingenjörer Fältarbete har utförts av Michael Hellström, fältingenjör Tyréns AB. 8.5 Kalibrering och certifiering Undersökningarna har utförts med borrbandvagn Geotech 604. Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Borrbandvagn Ove Karlsson, Geotech CPT nr Christoffer Hurtig, Geotech Vingborr nr EVB Christoffer Hurtig, Geotech 8.6 Provhantering Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Aktuella laboratorieundersökningar omfattar: Rutinundersökning störda prover av 2 st prover Jordartbenämning av 6 st prover 9.2 Undersökningsperiod Laboratorieundersökningar har utförts under perioden oktober månad Laboratorieingenjörer Laboratorieundersökningar har utförts av Ramböll, laboratorieingenjör Lennart Nilsson. 9.4 Provförvaring Jordproverna har efter mottagande förvarats i kylrum. Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

8 10 Härledda värden 10.1 Jordartsbeskrivning Enligt jordartskartan så utgörs området till största delen av berg i dagen. Uppe på berget finns ett område med glacial lera. Nedanför berget finns ett större område med postglacial lera. Markytan i området ovanför den glaciala leran lutar ca 1:7 åt nordost. I området finns berg i dagen på ett flertal ställen. Bedömningen utifrån dessa är att lerdjupet i huvudsak är begränsat. Markytan i området ovanför den postglaciala leran lutar ca 1:5 i riktning mot vägen, dvs nordost. Geotekniska undersökningar med borrbandvagn är utförda i den postglaciala leran mellan vägen och berget. Stra intill bergväggen uppgår lerdjupet till ca 5 m. Nere vid vägen uppgår lerdjupet till m. Ungefär mitt i mellan uppgår lerdjupet till ca 10 m. Underkanten på leran har en lutning på runt 1:1, Hållfasthetsegenskaper Korrigerad skjuvhållfasthet är uppmätt med vingborrning till mellan ca 20 och 40 kpa. Utvärdering av CPT-sondering i CONRAD ger en skjuvhållfasthet på runt 20 kpa. Härledda värden Korrigerad skjuvhållfasthet, C u (kpa) TY02 Vb 15TY05 Vb 15TY05 CPT 4 5 Djup Figur 1. Härledda värden skjuvhållfasthet Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

9 10.3 Övriga egenskaper Under mulljorden finns en siltig torrskorpelera till ca 2 m djup. Vattenkvoten uppgår till drygt 30%. Sedan följer en siltig lera som delvis är skiktad. Leran har en vattenkvot runt 60% och en konflytgräns på 70%. 11 Värdering av undersökning Det är troligen mycket silt och/eller sand I leran, därav kullarna i brottkurvorna vid vingborrning. Inga andra avvikelser har noterats i samband med fältundersökningarna eller laboratorieundersökningarna. Uppdrag: , Detaljplan för Lycke-Ryd 2:6 m.fl gällande Geoteknik och bergteknik Beställare: Kungälvs kommun O:\GBG\262825\G\_Tet\MUR\MUR Lycke ryr.doc Version: (9)

10 Fältprogram / Dagbok Bilaga 1. s 1 av 1 Sida 1(1) NAMN: Lycke ryr FÄLTPROGRAM NR: 1 NUMMER: BESTÄLLARE: Kungälv kommun HANDLÄGGARE: Jonas Karlsson jonas.karlsson@tyrens.se TILL LABB: Ramböll TEL. HANDLÄGGARE: Borrhål Metod Nivåer / Kommentar från handläggare Bedömt jorddjup Fältingenjör Utförd datum Information från fält Anm finns i protokoll Filnamn sondering Väder sol/mulet/nederbörd C 15TY01 Tr MH stopp:8,86m nej Y sol 12*C 15TY02 Tr MH stopp: 10,29m nej Y sol 12*C Skr MH skr till 3m nej 15TY02_skr_MHsol 12*C Vb MH Nivåer: 4m,4.5m, 5m, 6m, 7m, 8m, 8.80m ja 15TY02.vct sol 12*C 15TY03 Tr MH stopp: 16,725m nej sol 10*C Skr ej utförd, knäckte av skr 15TY04 Tr MH stopp: 6,38m nej Y sol 12*C 15TY05 CPT MH Stopp: 10,760m nej 15TY05.cpt sol 10*C Skr MH skr till 3m nej 15TY05_skr_MHsol 12*C Vb MH Nivåer:4m, 5m, 6m, 7m, 8m ja 15TY05.vct sol 12*C 15TY06 Tr MH stopp: 22,175m nej sol 10*C O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\Fältprogram_ ls

11 Bilaga 2. s 1 av 10 Protokoll övriga sonderingsmetoder Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Sonderingsmetod Sektion Borrigg Utrustning Utförande på vatten Utförd av Foderrör (f) Foderrör (m) Återfyllning (mtrl) Utförd datum Borrkrona/spets (f) Djup vattenyta i borrhål Borrstänger (f) Slaghammare Filnamn sondering 32mm Kungälv Lycke Ryr Tr Slb HfA Jb-1 Jb-2 Jb-3 Jb-tot Vim nr.10480,604dd,20 vriden spets Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod 0m 0m 8,86m 93 Anmärkningar (Avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) bef Ja, se separat protokoll 15TY01 - Michael Hellström Se fältprogram / dagbok ingen synlig Sparad med rätt filnamn Provning utförd enligt SS-EN samt SGF metodbeskrivning 2:99 samt 1:2006. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY01_Tr_MH.ls

12 Bilaga 2. s 2 av 10 Protokoll störd provtagning Sida 1 Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke ryr 15TY02 Förborrning (m) Neddrivning Sektion Borrigg Utrustning Utförande på vatten Utförd av Typ av provtagare Provdiameter (f) Provlängd (m) Utförd datum Foderrör (m) Foderrör (f) Återfyllning (mtrl) Djup vattenyta i borrhål Protokoll Prov Fältklassificering av jordart Djup nummer enligt SS-EN ISO Anmärkning 0-0,5 0,5-1,2 1,2-2, sisamu sisa silet 2,0-3,0 4 sile Statisk Dynamisk Rotation - 604dd,2010 skr Ja, se separat protokoll Michael H Skr Sp Ps K 82mm 3,0m Se fältprogram / dagbok bef ingen synlig ovntagning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) Gick inte att få ner skr längre O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY02_skr_MH.ls

13 Bilaga 2. s 3 av 10 Protokoll övriga sonderingsmetoder Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke Ryr 15TY02 Sonderingsmetod Sektion Tr Slb HfA Jb-1 Jb-2 Jb-3 Jb-tot Vim - Borrigg Utrustning Utförande på vatten Utförd av nr.10480,604dd,20 Ja, se separat protokoll Michael Hellström Foderrör (f) Foderrör (m) Återfyllning (mtrl) Utförd datum Borrkrona/spets (f) Djup vattenyta i borrhål Borrstänger (f) Slaghammare Filnamn sondering 32mm Sparad med rätt filnamn Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod Anmärkningar (Avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) bef Se fältprogram / dagbok vriden spets ingen synlig 0m 0m 10,29m 93 Provning utförd enligt SS-EN samt SGF metodbeskrivning 2:99 samt 1:2006. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY02_Tr_MH.ls

14 Bilaga 2. s 4 av 10 Protokoll vingförsök Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke ryr 15TY02 Applikationsklass Filnamn sondering Utförd datum Sektion Borrigg Utrustning Utförande på vatten Utförd av Foderrör (f) Foderrör (m) Återfyllning (mtrl) Vingförsökstyp Stänger (f) Vingstorlek Djup vattenyta i borrhål Förborrning (m) Kalibreringskonstant, instr. Sparad med rätt filnamn Se fältprogram / dagbok - Ja, se separat protokoll 604dd,2010 Geotech elvinge Michael Hellström Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) Det är troligen mkt silt och/eller sand I leran, därav kullarna I brottkurvorna bef FV1 FV2 FV3 FV4 22mm Liten Mellan Stor ingen synlig 3m 0,93 se kalibreringsprotokoll Utskriven brottkurva för varje nivå som PDF Provning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY02_Vb_MH.ls

15 Bilaga 2. s 5 av 10 Protokoll övriga sonderingsmetoder Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke Ryr 15TY03 Sonderingsmetod Tr Slb HfA Jb-1 Jb-2 Jb-3 Jb-tot Vim Sektion Borrigg Utrustning Utförande på vatten Utförd av nr.10480,604dd,20 Foderrör (f) Foderrör (m) Återfyllning (mtrl) Utförd datum Borrkrona/spets (f) vriden spets Djup vattenyta i borrhål Borrstänger (f) Slaghammare Filnamn sondering 32mm Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod 0m 0m 16,725m 93 Anmärkningar (Avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) bef Ja, se separat protokoll - Michael Hellström Se fältprogram / dagbok ingen synlig Sparad med rätt filnamn Provning utförd enligt SS-EN samt SGF metodbeskrivning 2:99 samt 1:2006. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY03_Tr_MH.ls

16 Bilaga 2. s 6 av 10 Protokoll övriga sonderingsmetoder Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke Ryr 15TY04 Sonderingsmetod Sektion Tr Slb HfA Jb-1 Jb-2 Jb-3 Jb-tot Vim - Borrigg Utrustning Utförande på vatten Utförd av nr.10480,604dd,20 Ja, se separat protokoll Michael Hellström Foderrör (f) Foderrör (m) Återfyllning (mtrl) Utförd datum Borrkrona/spets (f) Djup vattenyta i borrhål Borrstänger (f) Slaghammare Filnamn sondering 32mm Sparad med rätt filnamn Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod Anmärkningar (Avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) bef Se fältprogram / dagbok vriden spets 1,5m 0m 0m 6,38m 93 Provning utförd enligt SS-EN samt SGF metodbeskrivning 2:99 samt 1:2006. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY04_Tr_MH.ls

17 Bilaga 2. s 7 av 10 Protokoll CPT-sondering Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv, Lycke ryr 15TY05 Sond nr Filnamn sondering Utförd datum Sektion 4231 Borrigg Utrustning Utförande på vatten Utförd av 604dd,2010 Foderrör (f) Foderrör (m) Återfyllning (mtrl) Kalibreringskonstant Filterplacering Sonderingsklass Djup vattenyta i borrhål u1 - i spets u2 - bakom spets u3 - bakom friktionshylsa Sparad med rätt filnamn geotech nova Filtertyp Vätska i filter Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod 2,5m 2,5m 10,760m 91 bef Se fältprogram / dagbok Ja, se separat protokoll Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) CPT-1 CPT-2 CPT-3 Sintrat filter-vaccumbeh. Spaltfilter - Michael Hellström se kalibreringsprotokoll Tunn olja Glycerol Glycerol+fett Provning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY05_CPT_MH.ls

18 Bilaga 2. s 8 av 10 Protokoll störd provtagning Sida 1 Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke ryr 15TY05 Förborrning (m) Neddrivning Sektion Borrigg Utrustning Utförande på vatten Utförd av 604dd,2010 skr Ja, se separat protokoll Michael H Typ av provtagare Provdiameter (f) Provlängd (m) Utförd datum Foderrör (m) Foderrör (f) Återfyllning (mtrl) Djup vattenyta i borrhål Protokoll Prov Fältklassificering av jordart Djup nummer enligt SS-EN ISO Anmärkning 0-0,6 0,6-1,0 1,0-2, sisamu silet silet 2,0-3,0 4 sile Statisk Dynamisk Rotation - Skr Sp Ps K 82mm 3,0m Se fältprogram / dagbok bef ingen synlig ovntagning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) Gick inte att få ner skr längre O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY05_skr_MH.ls

19 Bilaga 2. s 9 av 10 Protokoll vingförsök Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke ryr 15TY05 Applikationsklass Filnamn sondering Utförd datum Sektion Borrigg Utrustning Utförande på vatten Utförd av Foderrör (f) Foderrör (m) Återfyllning (mtrl) Vingförsökstyp Stänger (f) Vingstorlek Djup vattenyta i borrhål Förborrning (m) Kalibreringskonstant, instr. Sparad med rätt filnamn Se fältprogram / dagbok - Ja, se separat protokoll 604dd,2010 Geotech elvinge Michael Hellström Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) Vid 8m innehåller leran troligen mycket sand. bef FV1 FV2 FV3 FV4 22mm Liten Mellan Stor ingen synlig 3m 0,93 se kalibreringsprotokoll Utskriven brottkurva för varje nivå som PDF Provning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY05_Vb_MH.ls

20 Bilaga 2. s 10 av 10 Protokoll övriga sonderingsmetoder Sida 1(1) Uppdragsnummer Uppdrag Undersökningspunkt Kungälv Lycke Ryr 15TY06 Sonderingsmetod Sektion Tr Slb HfA Jb-1 Jb-2 Jb-3 Jb-tot Vim - Borrigg Utrustning Utförande på vatten Utförd av nr.10480,604dd,20 Ja, se separat protokoll Michael Hellström Foderrör (f) Foderrör (m) Återfyllning (mtrl) Utförd datum Borrkrona/spets (f) Djup vattenyta i borrhål Borrstänger (f) Slaghammare Filnamn sondering 32mm Sparad med rätt filnamn Förborrning (m) Startdjup sondering Slutdjup sondering Stoppkod Anmärkningar (Avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) bef Se fältprogram / dagbok vriden spets vatten I markyta 0m 0m 22,175m 93 Provning utförd enligt SS-EN samt SGF metodbeskrivning 2:99 samt 1:2006. /IEG 2010 O:\GBG\262825\G\_Tet\Fält\Fältprotokoll\15TY06_Tr_MH.ls

21 Bilaga 3 (s. 1 av 1) Ramböll Sverige AB, Division Syd Vädursgatan 6, BOX 5343, GÖTEBORG Telefon geolab.goteborg@ramboll.se PROVTAGNING Datum: MH LABORATORIEUNDERSÖKNINGAR Datum: MB Uppdrag Sammanställning av LABORATORIEUNDERSÖKNINGAR Kungälv Lycke ryr Provtagningsredskap Skr Godkänd den Lennart Nilsson Uppdragsnummer Sektion/borrhål Djup/nivå Benämning Vattenkvot w % Konflytgräns w L % Tjälfarl klass Mtrltyp enl. tab TK Geo 13 Anm 15TY02 Uppmätt vy ingen synlig ( ) 0,0-0,5 brun siltig sandig MULLJORD A -1,2 gråbrun roseflk sandig SILT A -2,0 grå rostflk siltig TORRSKORPELERA A -3,0 grå rostflk siltig LERA A 15TY05 Uppmätt vy ingen synlig ( ) 0,0-0,6 brun ngt siltig ngt sandig MULLJORD A -1,0 brun rostflk siltig TORRSKORPELERA A -2,0 grå rostflk siltig TORRSKORPELERA A -3,0 grå rostflk siltig LERA A

22 Bilaga 4 (s. 1 av 3) CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 2,50 m 2,50 m 10,76 m 0,00 m Referens Nivå vid referens Förborrat material Geometri My Let Normal Vätska i filter Glycerol+fett Borrpunktens koord. Utrustning Sond nr 4231 Projekt Projekt nr Plats Borrhål Datum Lycke Ryr, Kungälv TY Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0 Lutning (grader) U o DU 5 DU Djup (m) 6 U o 7 DU U o 8 DU 9 U o DU 10 O:\GBG\262825\DB\Autograf\Conrad\15TY05.CPW

23 Bilaga 4 (s. 2 av 3) CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup My 0,00 m 2,50 m Förborrningsdjup Förborrat material Utrustning Geometri 2,50 m Let Normal Utvärderare Datum för utvärdering J Karlsson Projekt Projekt nr Plats Borrhål Datum Lycke Ryr, Kungälv TY Klassificering Mull Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) Crust 2 Djup (m) Si Cl Si Cl Sa Si Cl Si Cl v L L vl L v L L v L L v L L vl OC OC OC OC NC (()) (()) (()) (()) (()) (( + o + o + o + o + o + o o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad + + o o O:\GBG\262825\DB\Autograf\Conrad\15TY05.CPW

24 Bilaga 4 (s. 3 av 3) C P T - sondering Projekt Lycke Ryr, Kungälv Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 2,50 m 2,50 m 10,76 m 0,00 m My Kalibreringsdata Spets 4231 Datum Areafaktor a 0,847 Areafaktor b 0,000 Skalfaktorer Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Plats Borrhål Datum Let Normal Glycerol+fett Michael Hellström Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck 15TY Portryck Friktion Spetstryck 248,80 252,20 3,40 132,10 132,10 0,00 2,53 2,51-0,02 (ingen) (ingen) (ingen) Bedömd sonderingsklass CPT-2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 0,00 Portryck (kpa) 0,00 Djup (m) Djup (m) Från Till 0,00 0,60 0,60 2,50 2,50 3,00 3,00 11,00 Densitet (ton/m 3 ) Flytgräns 1,30 1,80 1,70 0,70 0,70 Jordart Mull Crust Anmärkning O:\GBG\262825\DB\Autograf\Conrad\15TY05.CPW

25

26 BETECKNINGAR

27 BETECKNINGAR
