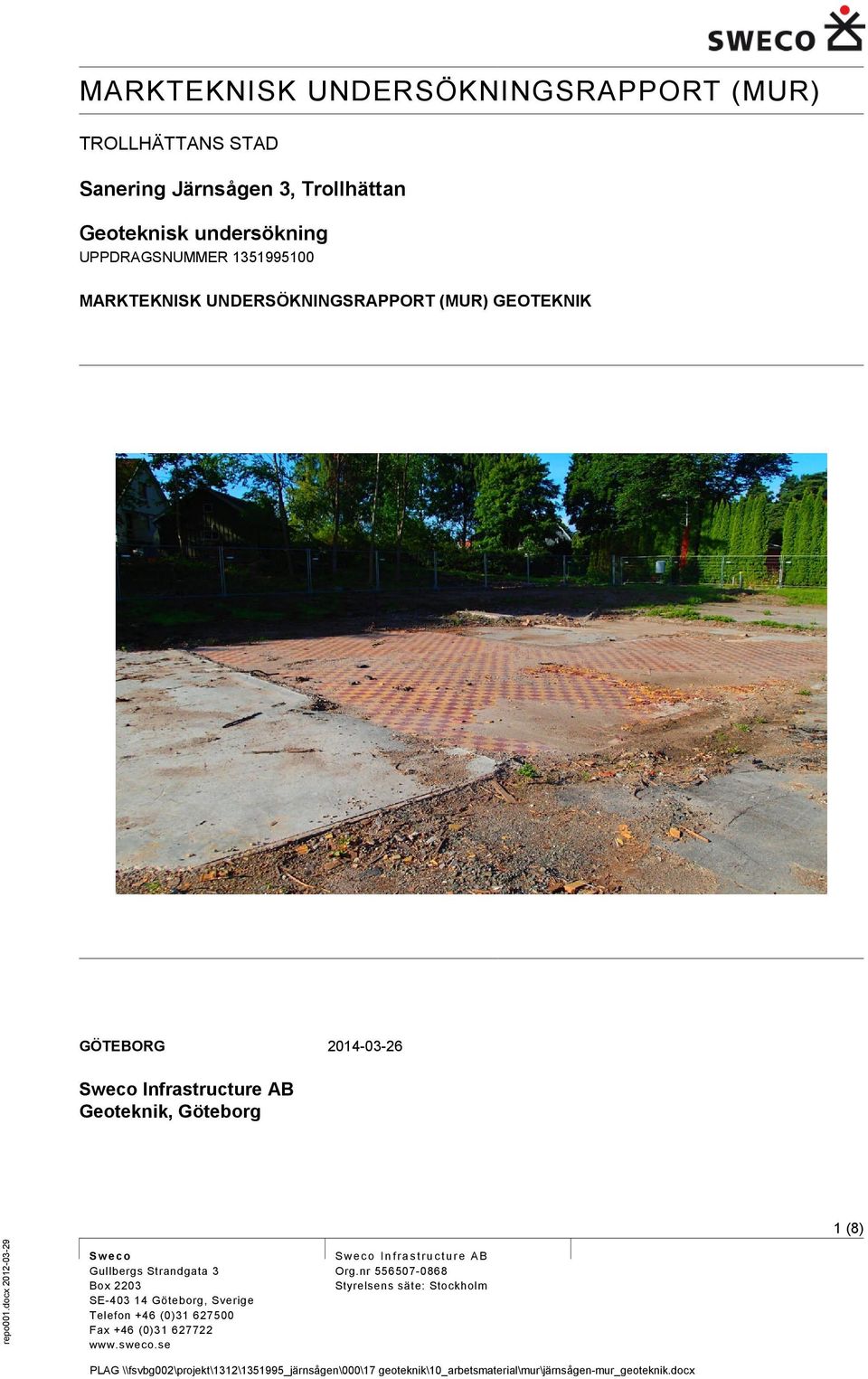

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) TROLLHÄTTANS STAD Sanering Järnsågen 3, Trollhättan Geoteknisk undersökning UPPDRAGSNUMMER MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK GÖTEBORG Sweco Infrastructure AB Geoteknik, Göteborg 1 (8) repo001.docx Sweco Gullbergs Strandgata 3 Box 2203 SE Göteborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

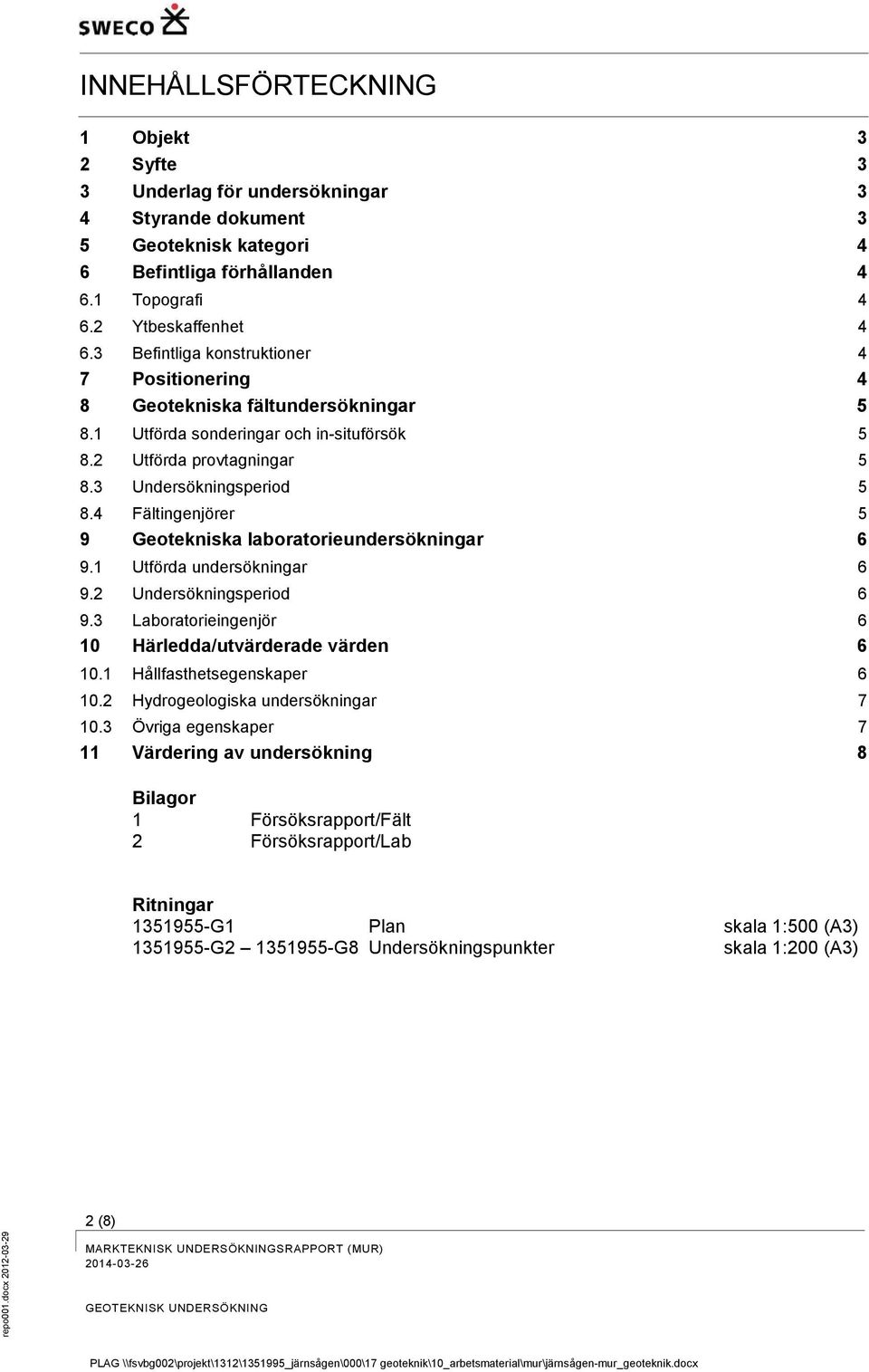

2 INNEHÅLLSFÖRTECKNING 1 Objekt 3 2 Syfte 3 3 Underlag för undersökningar 3 4 Styrande dokument 3 5 Geoteknisk kategori 4 6 Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner 4 7 Positionering 4 8 Geotekniska fältundersökningar Utförda sonderingar och in-situförsök Utförda provtagningar Undersökningsperiod Fältingenjörer 5 9 Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjör 6 10 Härledda/utvärderade värden Hållfasthetsegenskaper Hydrogeologiska undersökningar Övriga egenskaper 7 11 Värdering av undersökning 8 Bilagor 1 Försöksrapport/Fält 2 Försöksrapport/Lab Ritningar G1 Plan skala 1:500 (A3) G G8 Undersökningspunkter skala 1:200 (A3) 2 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

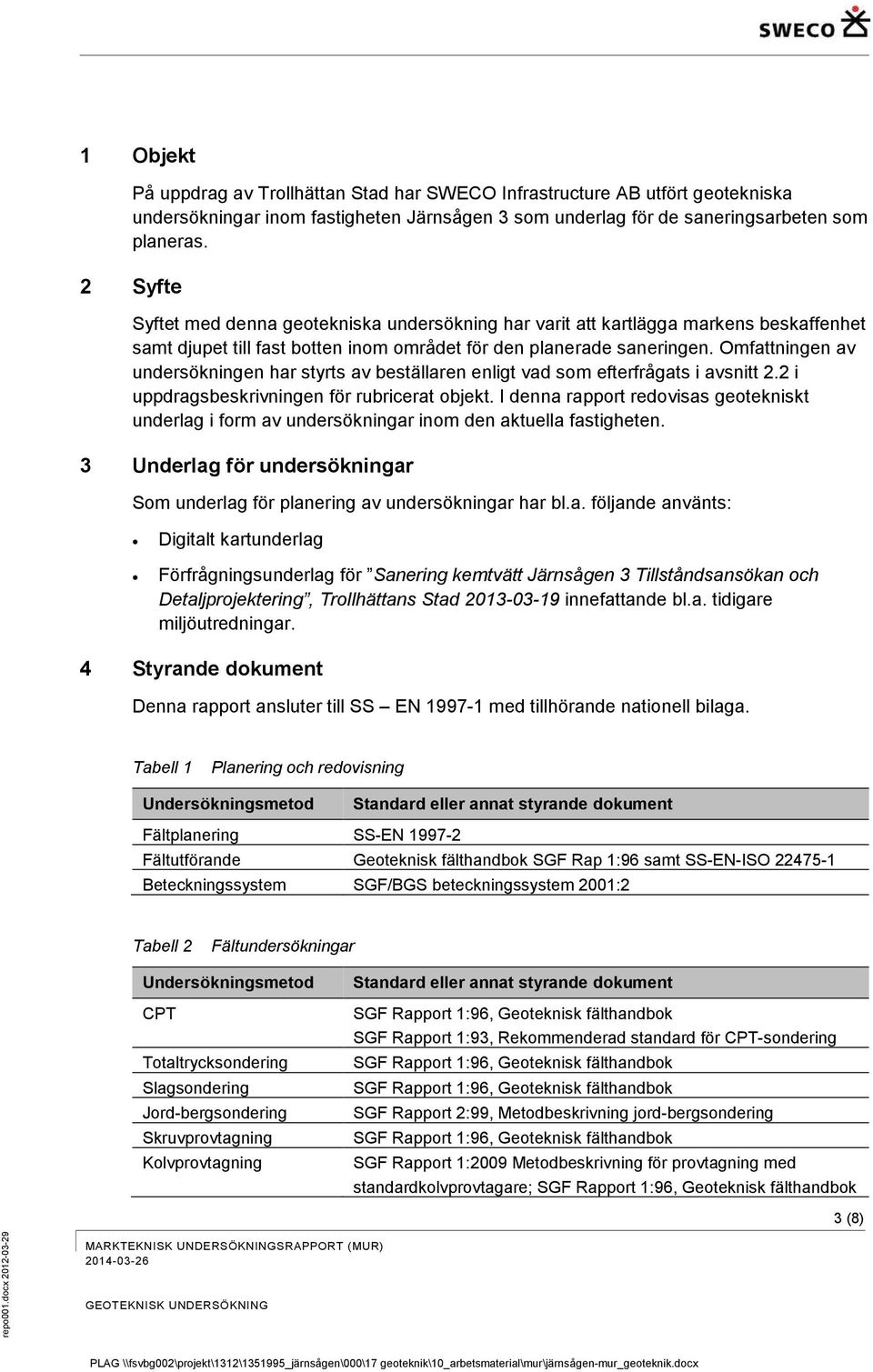

3 1 Objekt På uppdrag av Trollhättan Stad har SWECO Infrastructure AB utfört geotekniska undersökningar inom fastigheten Järnsågen 3 som underlag för de saneringsarbeten som planeras. 2 Syfte Syftet med denna geotekniska undersökning har varit att kartlägga markens beskaffenhet samt djupet till fast botten inom området för den planerade saneringen. Omfattningen av undersökningen har styrts av beställaren enligt vad som efterfrågats i avsnitt 2.2 i uppdragsbeskrivningen för rubricerat objekt. I denna rapport redovisas geotekniskt underlag i form av undersökningar inom den aktuella fastigheten. 3 Underlag för undersökningar Som underlag för planering av undersökningar har bl.a. följande använts: Digitalt kartunderlag Förfrågningsunderlag för Sanering kemtvätt Järnsågen 3 Tillståndsansökan och Detaljprojektering, Trollhättans Stad innefattande bl.a. tidigare miljöutredningar. 4 Styrande dokument Denna rapport ansluter till SS EN med tillhörande nationell bilaga. Tabell 1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rap 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod CPT Totaltrycksondering Slagsondering Jord-bergsondering Skruvprovtagning Kolvprovtagning Standard eller annat styrande dokument SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:93, Rekommenderad standard för CPT-sondering SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 2:99, Metodbeskrivning jord-bergsondering SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:2009 Metodbeskrivning för provtagning med standardkolvprovtagare; SGF Rapport 1:96, Geoteknisk fälthandbok 3 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

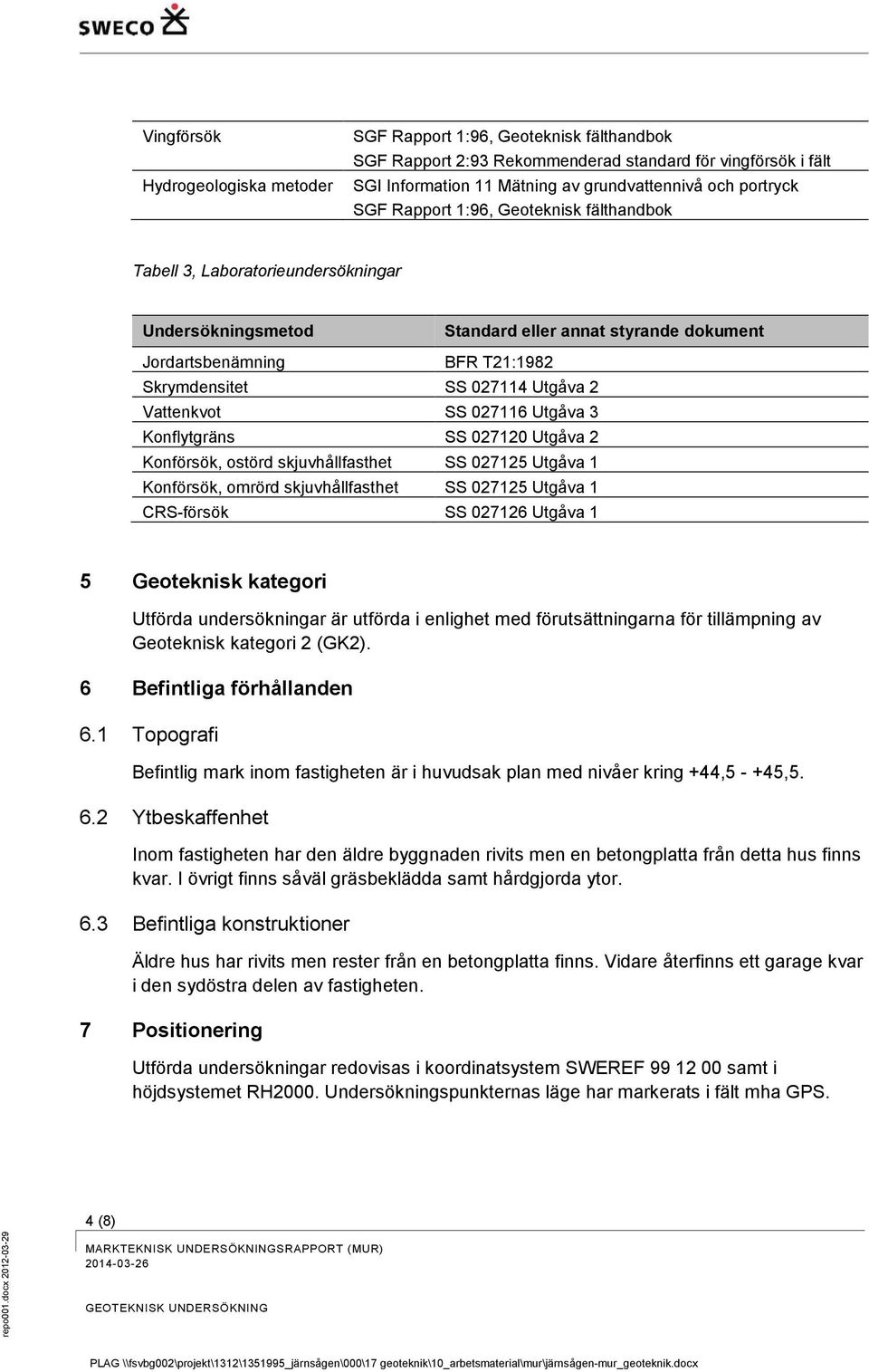

4 Vingförsök Hydrogeologiska metoder SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 2:93 Rekommenderad standard för vingförsök i fält SGI Information 11 Mätning av grundvattennivå och portryck SGF Rapport 1:96, Geoteknisk fälthandbok Tabell 3, Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Jordartsbenämning BFR T21:1982 Skrymdensitet SS Utgåva 2 Vattenkvot SS Utgåva 3 Konflytgräns SS Utgåva 2 Konförsök, ostörd skjuvhållfasthet SS Utgåva 1 Konförsök, omrörd skjuvhållfasthet SS Utgåva 1 CRS-försök SS Utgåva 1 5 Geoteknisk kategori Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden 6.1 Topografi Befintlig mark inom fastigheten är i huvudsak plan med nivåer kring +44, , Ytbeskaffenhet Inom fastigheten har den äldre byggnaden rivits men en betongplatta från detta hus finns kvar. I övrigt finns såväl gräsbeklädda samt hårdgjorda ytor. 6.3 Befintliga konstruktioner Äldre hus har rivits men rester från en betongplatta finns. Vidare återfinns ett garage kvar i den sydöstra delen av fastigheten. 7 Positionering Utförda undersökningar redovisas i koordinatsystem SWEREF samt i höjdsystemet RH2000. Undersökningspunkternas läge har markerats i fält mha GPS. 4 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

5 8 Geotekniska fältundersökningar Fältundersökningar utförda i samband med denna utredning redovisas i en separat försöksrapport/fält, se Bilaga 1. Undersökningarnas läge redovisas i plan på ritning G1 och i sektioner på ritningar G G Utförda sonderingar och in-situförsök I tabellen nedan redovisas antal sonderingar och in-situförsök som har utförts med respektive metod enligt gällande standarder. Tabell 4 Antal utförda undersökningar fördelat på metod Metod Antal Sondering Trt 5 Slb - CPT - Hfa - Jb3 15 In-situ metoder Vb Utförda provtagningar I tabellen nedan redovisas antal provtagningar som har utförts med respektive metod enligt gällande standarder. Tabell 5 Antal utförda undersökningar fördelat på metod Metod Antal Skr 2 Skr(m) - KvStII Undersökningsperiod Geotekniska undersökningar har utförts under perioden Fältingenjörer Ansvariga borrningsledare: Michael Hellström, Tyréns AB Johan Forslund, Tyréns AB 5 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

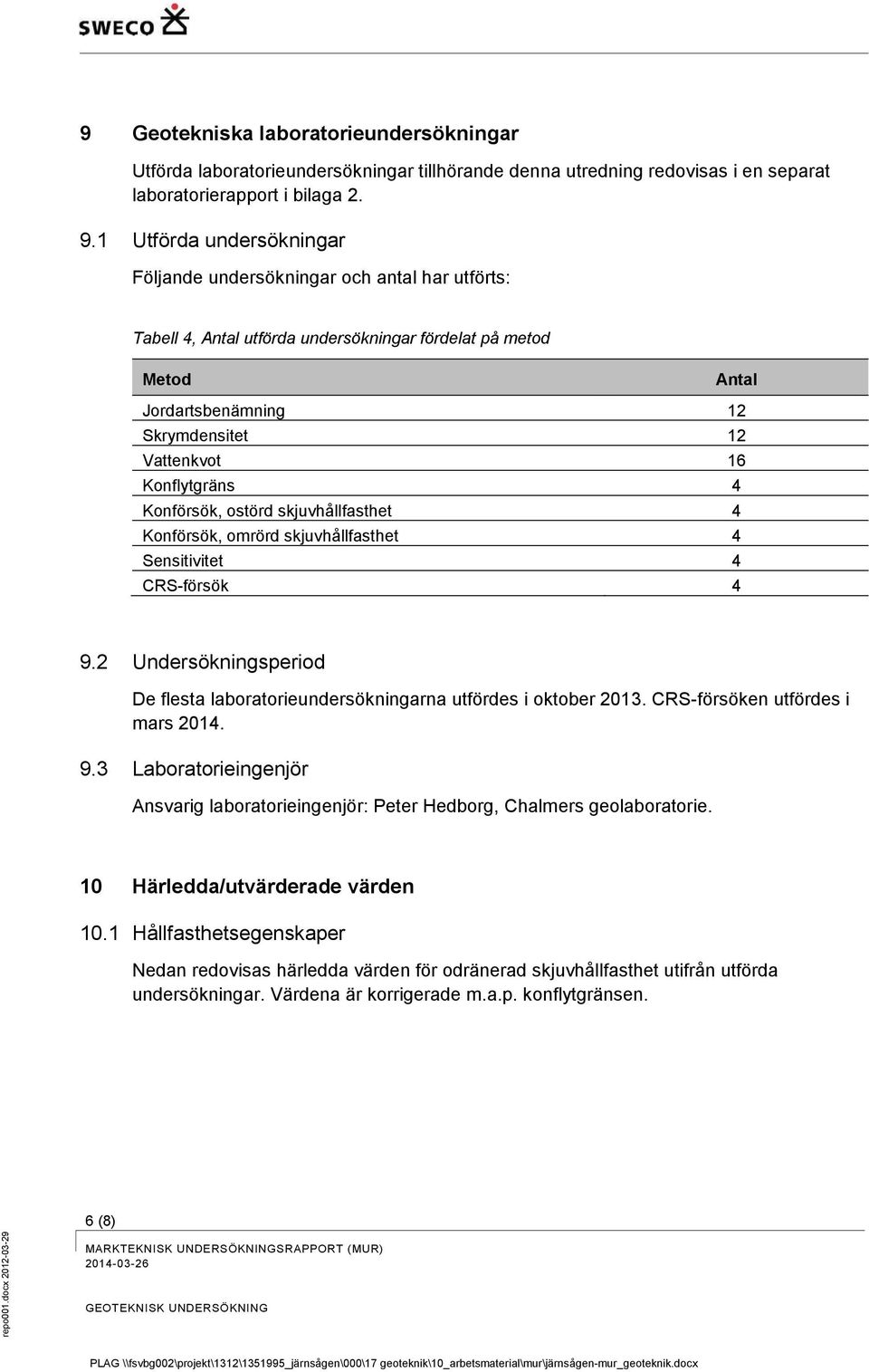

6 9 Geotekniska laboratorieundersökningar Utförda laboratorieundersökningar tillhörande denna utredning redovisas i en separat laboratorierapport i bilaga Utförda undersökningar Följande undersökningar och antal har utförts: Tabell 4, Antal utförda undersökningar fördelat på metod Metod Antal Jordartsbenämning 12 Skrymdensitet 12 Vattenkvot 16 Konflytgräns 4 Konförsök, ostörd skjuvhållfasthet 4 Konförsök, omrörd skjuvhållfasthet 4 Sensitivitet 4 CRS-försök Undersökningsperiod De flesta laboratorieundersökningarna utfördes i oktober CRS-försöken utfördes i mars Laboratorieingenjör Ansvarig laboratorieingenjör: Peter Hedborg, Chalmers geolaboratorie. 10 Härledda/utvärderade värden 10.1 Hållfasthetsegenskaper Nedan redovisas härledda värden för odränerad skjuvhållfasthet utifrån utförda undersökningar. Värdena är korrigerade m.a.p. konflytgränsen. 6 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

7 Figur 1 Härledda värden för odränerad skjuvhållfasthet. Korrigerade m.a.p. w L Hydrogeologiska undersökningar I samband med den geotekniska undersökningen har inga hydrogeologiska undersökningar genomförts. Detta har dock genomförts tidigare i projektet men redovisas inte här Övriga egenskaper Lerans densitet har uppmätts till ca 1,7 ton/m3. Den naturliga vattenkvoten är omkring 60 % och uppmätt konflytgräns varierar mellan 53 och 59 %. Uppmätt sensitivitet mellan 19 och (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

8 11 Värdering av undersökning Genomförd undersökning bedöms ge en representativ bild av området då jordlagerföljden är relativt homogen. CRS-försök utfördes ca 5 månader efter att kolvproverna togs upp vilket kan ha påverkat resultaten något. Bl.a. har därför två CRS-försök utförts för 4 m djup där det andra försöket anses mest relevant, se vidare bilaga 2.1. Göteborg Sweco Infrastructure AB Per Lager Magnus af Petersens 8 (8) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-mur_geoteknik.docx

9 Bilaga 1

10 FÖRSÖKSRAPPORT FÄLT TROLLHÄTTANS STAD Sanering Järnsågen 3, Trollhättan Geoteknisk undersökning UPPDRAGSNUMMER FÖRSÖKSRAPPORT/FÄLT GÖTEBORG Sweco Infrastructure AB Geoteknik, Göteborg 1 (5) repo001.docx Sweco Gullbergs Strandgata 3 Box 2203 SE Göteborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_fält.docx

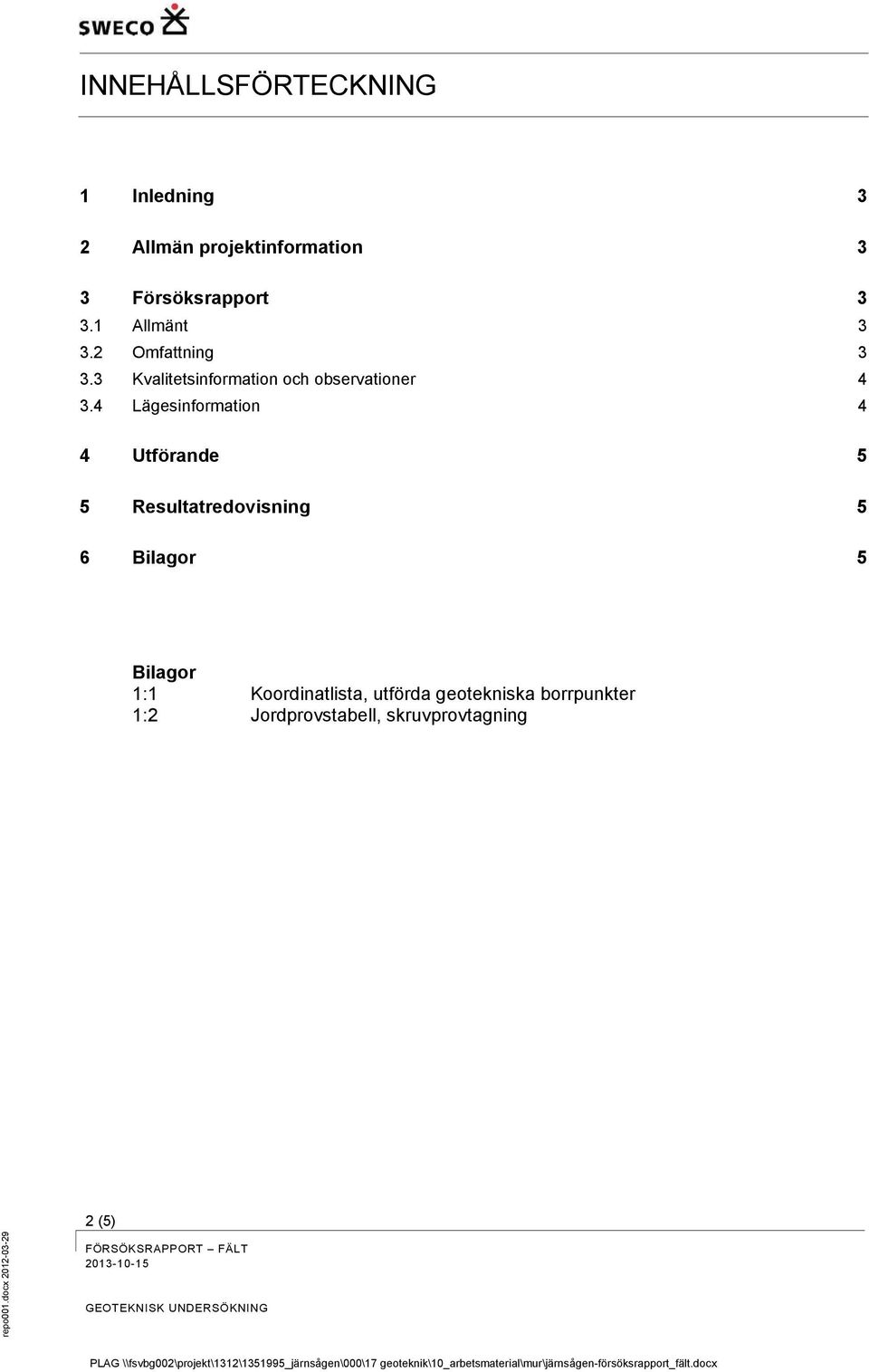

11 INNEHÅLLSFÖRTECKNING 1 Inledning 3 2 Allmän projektinformation 3 3 Försöksrapport Allmänt Omfattning Kvalitetsinformation och observationer Lägesinformation 4 4 Utförande 5 5 Resultatredovisning 5 6 Bilagor 5 Bilagor 1:1 Koordinatlista, utförda geotekniska borrpunkter 1:2 Jordprovstabell, skruvprovtagning 2 (5) repo001.docx FÖRSÖKSRAPPORT FÄLT GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_fält.docx

12 1 Inledning På uppdrag av Trollhättan Stad har SWECO Infrastructure AB utfört geotekniska undersökningar inom fastigheten Järnsågen 3 som underlag för de saneringsarbeten som planeras. 2 Allmän projektinformation Projektnamn: Sanering Järnsågen 3 Plats: Järnsågen 3, Trollhättan Projektnummer: (SWECOs uppdragsnr.) Beställare: Trollhättans Stad Konsult: Sweco Infrastructure AB Uppdragsansvarig konsult: Per Lager, Sweco Infrastructure AB Ansvarig fältingenjör: Michael Hellström, Tyréns AB 3 Försöksrapport 3.1 Allmänt Syftet med denna geotekniska undersökning har varit att kartlägga markens beskaffenhet samt djupet till fast botten inom läget för den planerade saneringen. 3.2 Omfattning I nedanstående tabell redovisas utförda undersökningspunkter och metoder inom ramen för denna geotekniska undersökning. Tabell 1 Utförda undersökningar. Borrhål Metod Datum Filnamn vid digital lagr Sign 1301 Jb JB3 JF 1302 Jb JB3 JF 1303 Jb JB3 JF 1304 Jb JB3 JF 1305 Tr TRT MH 1306 Jb JB3 JF 1307 Tr TRT MH 3 (5) repo001.docx FÖRSÖKSRAPPORT FÄLT GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_fält.docx

13 1308 Tr TRT MH Vb vb1 MH Kv _Kv_M.H.xlsx MH Skr _skr_M.H.xlsx MH 1309 Jb JB3 JF 1310 Jb JB3 JF 1311 Tr TRT MH 1312 Jb JB3 JF 1313 Tr TRT MH Vb vb1 MH Skr _skr_M.H.xlsx MH 1314 Jb JB3 JF 1315 Jb JB3 JF 1316 Jb JB3 JF 1317 Jb JB3 JF 1318 Jb JB3 JF 1319 Jb JB3 JF 1320 Jb JB3 JF Således har följande antal undersökningar utförts med respektive metod enligt gällande standarder: Tabell 2 Antal utförda undersökningar fördelat på metod. Metod Antal Provtagning Skr 2 Kv 4 nivåer i punkt 1308 Sondering Trt 5 Jb3 15 In-situmetoder Vb Kvalitetsinformation och observationer 3.4 Lägesinformation Läget för borrpunkter har satts ut med GPS i följande koordinatsystem: 4 (5) repo001.docx FÖRSÖKSRAPPORT FÄLT GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_fält.docx

14 SWEREF Borrpunkternas lägesinformation redovisas i separat koordinatlista i Bilaga 1:1. 4 Utförande De geotekniska fältundersökningarna i enlighet med Geoteknisk fälthandbok (SGF Rapport 1:96). 5 Resultatredovisning Utförda undersökningar redovisas på ritningar i plan och sektion ( G1 och G G8. Undersökningarna redovisas med beteckningar enligt SGF:s beteckningssystem (för detaljerad beskrivning se 6 Bilagor Bilaga Antal sidor 1:1 Koordinatlista utförda geotekniska borrpunkter 1 1:2 Jordprovstabell, skruvprovtagning 2 1:3 Kalibreringsprotokoll vingprovtagare 1 Göteborg Sweco Infrastructure AB Per Lager Magnus Af Petersens 5 (5) repo001.docx FÖRSÖKSRAPPORT FÄLT GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_fält.docx

15 Bilaga 1.1

16 Järnsågen ny PXY XYZ-COORD-FILE,V1.0, ,, Plantolkning, , , , , , , , , , , , , , , , , , , , , Sida 1

17 Bilaga 1.2

18 Protokoll störd provtagning Sida 1 Uppdragsnummer Uppdrag Undersökningspunkt SWECO Trollhättan, SWECO 1308 Förborrning (m) Neddrivning Sektion Statisk Dynamisk Rotation - Borrigg Utrustning Utförande på vatten Utförd av 604dd,2010 Ja, se separat protokoll MH Typ av provtagare Provdiameter (f) Provlängd (m) Utförd datum Skr Sp Ps K 82mm Se fältprogram / dagbok Foderrör (m) Foderrör (f) Återfyllning (mtrl) Djup vattenyta i borrhål bef ingen synlig Protokoll Prov Fältklassificering av jordart Djup nummer enligt SS-EN ISO Anmärkning 0-0,4 0,4-1,0 1,0-2,0 2,0-3, F/stgrSa silet silet sile torrskorpekaraktär Provntagning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) \\fsvbg002\projekt\1312\ _järnsågen\000\17 Geoteknik\10_Arbetsmaterial\MUR\Bilagor\1308_skr_M.H.xlsx

19 Protokoll störd provtagning Sida 1 Uppdragsnummer Uppdrag Undersökningspunkt SWECO Trollhättan, SWECO 1313 Förborrning (m) Neddrivning Sektion Statisk Dynamisk Rotation - Borrigg Utrustning Utförande på vatten Utförd av 604dd,2010 Ja, se separat protokoll MH Typ av provtagare Provdiameter (f) Provlängd (m) Utförd datum Skr Sp Ps K 82mm Se fältprogram / dagbok Foderrör (m) Foderrör (f) Återfyllning (mtrl) Djup vattenyta i borrhål bef ingen synlig Protokoll Prov Fältklassificering av jordart Djup nummer enligt SS-EN ISO Anmärkning 0-0,5 0,5-1,0 1,0-2,0 2,0-3, F/stgrSa silet silet sile torrskorpekaraktär, ngt mjukare from 2,7m Provntagning utförd enligt SS-EN samt metodbeskrivning. /IEG 2010 Anmärkningar (avbrott under arbetet, avvikelse från standard, kommentarer, markskada m.m.) \\fsvbg002\projekt\1312\ _järnsågen\000\17 Geoteknik\10_Arbetsmaterial\MUR\Bilagor\1313_skr_M.H.xlsx

20 Bilaga 1.3

21 GOTHENBURG CALIBRATION CERTIFICATE FOR ELECTRICAL VANE INSTRUMENT Electrical vane instrument number: EVB-0086 Date of calibration: Operator Fredric Nyström... Calibration code: 0,93 Output torque/measured torque (Nm/Nm). The best fit values in the table underneath are recorded with this code. Applied Torque Clockwise loading (Nm) Anticlockwise loading (Nm) (kpm) (Nm)* ,59 10, ,54 19, ,54 29, ,53 39, ,40 49, ,27 59, ,08 69, ,81 79, ,63 89, ,37 99,37 Σ = 550 TOTAL/550=1,0032 TOTAL/550=0,9931 * with 1 Nm = kpm Parameters in the *.vib vane test acquisition files: Angle resolution (AA parameter): 0.5 degree Time resolution (AD parameter): 1 second Torque resolution (AB parameter): 0.03 Nm (12 bit resolution over a 100 Nm range) Torque range: 100 Nm The measured torque is converted into a shearing force, as follows: Shear force (kpa) = Applied torque (Nm) x Vane constant (kpa/nm) Vanes with tapered lower end: Vane number: 1 = 110 x 50 mm; Vane constant = 2.0 kpa/nm; Shearing range = kpa Vane number: 2 = 130 x 65 mm; Vane constant = 1.0 kpa/nm; Shearing range = kpa Vane number: 3 = 172 x 80 mm; Vane constant = 0.5 kpa/nm; Shearing range = 0-50 kpa Vanes with rectangular cross-section: Vane number: 11 = 100 x 50 mm; Vane constant = 2.2 kpa/nm; Shearing range = kpa Vane number: 10 = 130 x 65 mm; Vane constant = 1.0 kpa/nm; Shearing range = kpa Ingenjörsfirman Geotech AB +46 (0) Datavägen (0) VAT No. SE ASKIM, Sweden SE

22 Bilaga 2

23 FÖRSÖKSRAPPORT LAB TROLLHÄTTANS STAD Sanering Järnsågen 3, Trollhättan Geoteknisk undersökning UPPDRAGSNUMMER FÖRSÖKSRAPPORT/LAB GÖTEBORG Sweco Infrastructure AB Geoteknik, Göteborg 1 (3) repo001.docx Sweco Gullbergs Strandgata 3 Box 2203 SE Göteborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_lab.docx

24 INNEHÅLLSFÖRTECKNING 1 Inledning 3 2 Allmän projektinformation 3 3 Omfattning 3 Bilagor 2:1 Resultat från utförda laboratorieförsök 2 (3) repo001.docx FÖRSÖKSRAPPORT LAB GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_lab.docx

25 1 Inledning På uppdrag av Trollhättan Stad har SWECO Infrastructure AB utfört geotekniska undersökningar inom fastigheten Järnsågen 3 som underlag för de saneringsarbeten som planeras. 2 Allmän projektinformation Projektnamn: Sanering Järnsågen 3 Plats: Järnsågen 3, Trollhättan Projektnummer: (SWECOs uppdragsnr.) Beställare: Trollhättans Stad Konsult: Sweco Infrastructure AB Uppdragsansvarig konsult: Per Lager, Sweco Infrastructure AB Ansvarig laboratorietekniker:peter Hedborg, Chalmers geolaboratorie 3 Omfattning I tabell 2 visas de styrande dokument som används vid laboratorieundersökningarna samt antal utförda undersökningar Tabell 1 Antal utförda undersökningar samt metod och styrande dokument. Metod Antal Styrande dokument Jordartsbenämning 12 BFR T21:1982 Skrymdensitet 12 SS Utgåva 2 Vattenkvot 16 SS Utgåva 3 Konflytgräns 4 SS Utgåva 2 Konförsök, ostörd skjuvhållfasthet 4 SS Utgåva 1 Konförsök, omrörd skjuvhållfasthet 4 SS Utgåva 1 CRS-försök 4 SS Utgåva 1 Observera att CRS-försök utfördes ca 5 månader efter att kolvproverna togs upp vilket kan ha påverkat resultaten något. Bl.a. har därför två CRS-försök utförts för 4 m djup där det andra försöket anses mest relevant, se vidare bilaga 2.1. Göteborg Sweco Infrastructure AB Per Lager Magnus Af Petersens 3 (3) repo001.docx FÖRSÖKSRAPPORT LAB GEOTEKNISK UNDERSÖKNING PLAG \\fsvbg002\projekt\1312\ _järnsågen\000\17 geoteknik\10_arbetsmaterial\mur\järnsågen-försöksrapport_lab.docx

26 Bilaga 2.1

27 Sammanställning av Laboratorieundersökningar 2013 Projekt STÖRDA PROVER Trollhättan Beställare Uppdragsnummer Borrhål Fältundersökning gjord Labbundersökning gjord Sekt./BH Benämning Densitet Naturlig Djup (m) t/m 3 Vattenkvot 0,00 Brunbeige FYLLE, sten grus 0,40 SAND 5 0,40 Mörkbrun något siltig torrskorpe 1,00 LERA 26 1,00 Grågrön rostfläckig torrskorpe 2,00 LERA 31 2,00 Grågrön rostfläckig torrskorpe 3,00 LERA 37 Konflyt gräns Sweco bh Sensivitet S t Omrörd Skjuv- Skjuvhållfasthet * Enligt borrprotokoll

28 Sekt./BH Sammanställning av Laboratorieundersökningar 2013 Projekt STÖRDA PROVER Trollhättan Benämning Beställare Uppdragsnummer Borrhål Fältundersökning gjord Labbundersökning gjord Densitet Naturlig Konflyt Sweco bh Sensivitet Omrörd Skjuv- Vattenkvot gräns Skjuv- hållfasthet Djup (m) t/m 3 W (%) 0,00 Brunbeige FYLLE, sten grus 0,50 SAND 6 0,50 Grågrön rostfläckig torrskorpe 1,00 LERA 28 1,00 Grågrön rostfläckig torrskorpe 2,00 LERA 33 2,00 Grågrön rostfläckig torrskorpe 3,00 LERA 44 W L (%) S t hållfasthet (oreducerad) * Enligt borrprotokoll

29 Sekt./BH Sammanställning av Laboratorieundersökningar 2013 Projekt OSTÖRDA PROVER Benämning Trollhättan Beställare Uppdragsnummer Borrhål Fältundersökning gjord Labbundersökning gjord Densitet Naturlig Konflyt Sweco bh Sensivitet Omrörd hållfasthet Skjuv- Vattenkvot gräns Skjuv- hållfasthet Djup (m) t/m 3 W (%) W L (%) 1, Gråbeige LERA(ojämn hårdhet i provet) 1,68 1, , , Gråbeige LERA, inslag av få vasstrån 1,65 1, , , Gråbeige något siltig LERA(ojämn hårdhet i provet) 1,70 1, , , Gråbeige något siltig LERA(ojämn hårdhet i provet) 1,84 1, ,78 32 S t (oreducerad) * Enligt borrprotokoll

30 0 EFFECTIVE VERTICAL STRESS (kpa) Svart: Första CRS försök 4m Rod: Andra CRS försök 4m STRAIN % PORE PRESSURE (-) (kpa) MODULUS (O)[kPa] E PERMEABILITY (+) m/s KONS. KOEFF (X) m*m/s 1E-007 1E-008 1E-009 1E-010 1E

31 0 EFFECTIVE VERTICAL STRESS (kpa) STRAIN % PORE PRESSURE (-) (kpa) MODULUS (O)[kPa] E PERMEABILITY (+) m/s KONS. KOEFF (X) m*m/s 1E-006 1E-007 1E-008 1E-009 1E-010 1E

32 0 EFFECTIVE VERTICAL STRESS (kpa) STRAIN % PORE PRESSURE (-) (kpa) MODULUS (O)[kPa] E PERMEABILITY (+) m/s KONS. KOEFF (X) m*m/s 1E-006 1E-007 1E-008 1E-009 1E-010 1E

33 0 EFFECTIVE VERTICAL STRESS (kpa) STRAIN % PORE PRESSURE (-) (kpa) MODULUS (O)[kPa] E PERMEABILITY (+) m/s KONS. KOEFF (X) m*m/s 1E-006 1E-007 1E-008 1E-009 1E-010 1E

34 Ritningar

35

36

37

38

39

40

41

42
