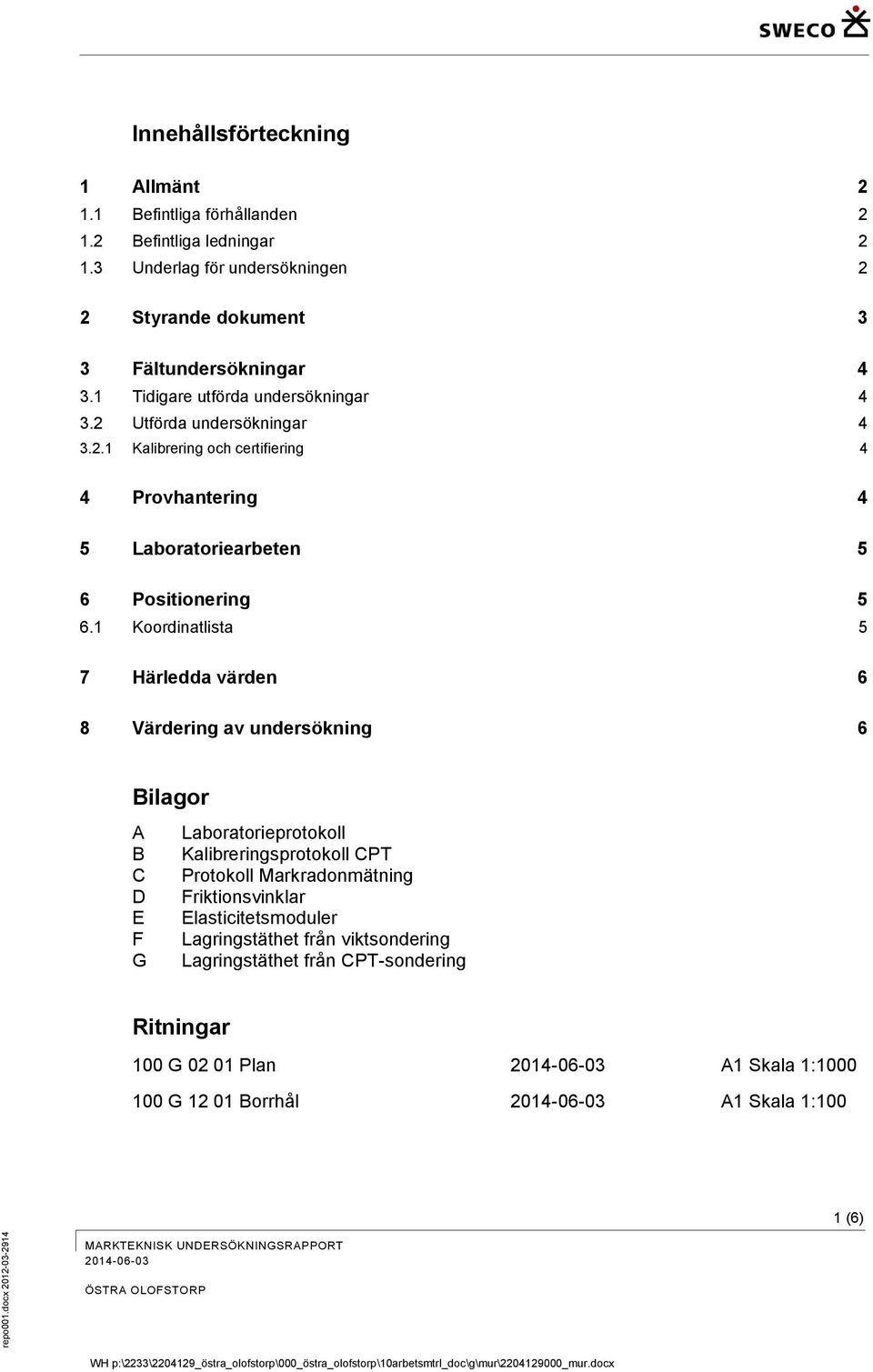

3 repo001.docx Innehållsförteckning 1 Allmänt Befintliga förhållanden Befintliga ledningar Underlag för undersökningen 2 2 Styrande dokument 3 3 Fältundersökningar Tidigare utförda undersökningar Utförda undersökningar Kalibrering och certifiering 4 4 Provhantering 4 5 Laboratoriearbeten 5 6 Positionering Koordinatlista 5 7 Härledda värden 6 8 Värdering av undersökning 6 Bilagor A Laboratorieprotokoll B Kalibreringsprotokoll CPT C Protokoll Markradonmätning D Friktionsvinklar E Elasticitetsmoduler F Lagringstäthet från viktsondering G Lagringstäthet från CPT-sondering Ritningar 100 G Plan A1 Skala 1: G Borrhål A1 Skala 1:100 1 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

4 repo001.docx Allmänt Sweco Civil AB har på uppdrag av Mjölby kommun utfört översiktlig geoteknisk undersökning för del av Östra Olofstorp i Mantorp. Syftet är att utreda markförhållanden inom område för planerad byggnation samt att bedöma möjligheter till infiltration. 1.1 Befintliga förhållanden Området är beläget i östra delen av Mantorp, Mjölby kommun. Området avgränsas i väster av bostadsbebyggelse och i övriga riktningar av åkermark. Undersökt område består av brukad åkermark. Terrängen är ej kuperad och lutar svagt mot norr. Markhöjden för utförda undersökningspunkter varierar mellan +87,7 och +88,7 i RH Enligt jordartskarta från SGU (Sveriges geologiska undersökning) består nordligaste delen av sand. Den stora merparten av området utgörs av lera-silt. Enligt SGUs berggrundskarta består området av granit, granodiorit, syenitoid, kvartsmonzodiorit och metamorfra ekvivalenter. 1.2 Befintliga ledningar I närhet till området finns flertalet ledningar från olika ledningsägare. Sweco Civil AB har tillsett att undersökta borrhål varit fria från befintliga ledningar och kablar. 1.3 Underlag för undersökningen Underlag för undersökningen har varit: Primärkarta med områdesavgränsning; tillhandahållen av Mjölby kommun, daterad Ortofoto med områdesavgränsning; tillhandahållen av Mjölby kommun, daterad Markpunkter från laserscanning (dwg-format); tillhandahållen av Mjölby kommun. Primärkarta (dwg-format); tillhandahållen av Mjölby kommun. 2 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

5 repo001.docx Styrande dokument Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Fältarbeten SGF Rapport 1:96 (Skruvprovtagning) SGF Rapport 1:96 (Totaltrycksondering) SS-EN ISO (CPT-sondering) SS-EN ISO (Viktsondering) Jordartsbestämning SS-EN ISO :2002 Jordartsbeskrivning och SS-EN ISO :2004 klassificering Laboratorieundersökning Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO :2004 Siktning SS Sedimentationsanalys SGI-metod nr 8 Markradonanalys Geohydrologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenmätning Geoteknisk fälthandbok SGF Rapport 1:96 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN :2007 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 Beteckningssystem SGF/BGS Beteckningssystem 2001:2 med kompletteringar enligt TD Klassificering 13:2010 Bilaga C Beteckningsblad Redovisning EN EN TD Dokumenthantering IEG-Rapport 4: (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

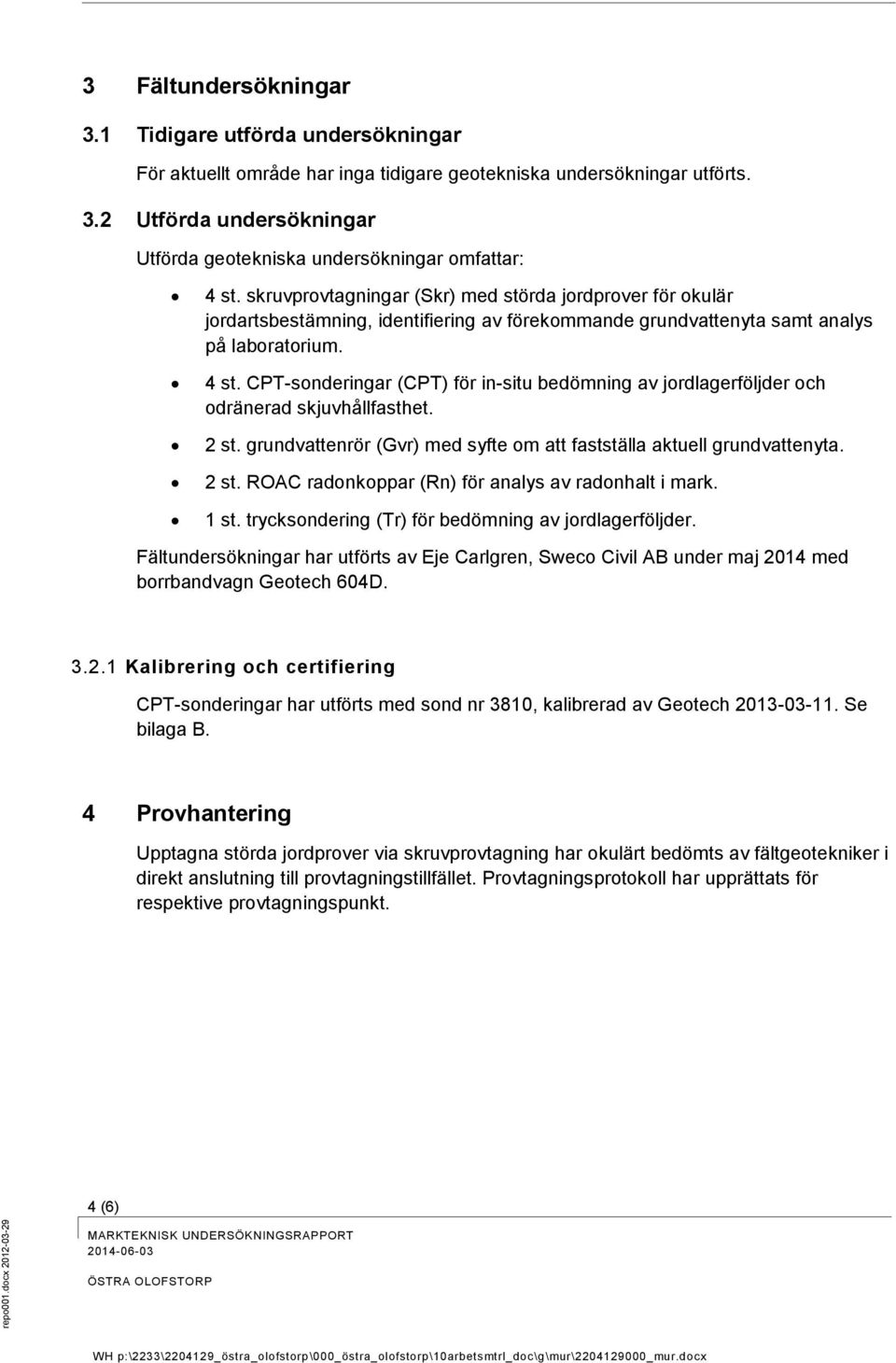

6 repo001.docx Fältundersökningar 3.1 Tidigare utförda undersökningar För aktuellt område har inga tidigare geotekniska undersökningar utförts. 3.2 Utförda undersökningar Utförda geotekniska undersökningar omfattar: 4 st. skruvprovtagningar (Skr) med störda jordprover för okulär jordartsbestämning, identifiering av förekommande grundvattenyta samt analys på laboratorium. 4 st. CPT-sonderingar (CPT) för in-situ bedömning av jordlagerföljder och odränerad skjuvhållfasthet. 2 st. grundvattenrör (Gvr) med syfte om att fastställa aktuell grundvattenyta. 2 st. ROAC radonkoppar (Rn) för analys av radonhalt i mark. 1 st. trycksondering (Tr) för bedömning av jordlagerföljder. Fältundersökningar har utförts av Eje Carlgren, Sweco Civil AB under maj 2014 med borrbandvagn Geotech 604D Kalibrering och certifiering CPT-sonderingar har utförts med sond nr 3810, kalibrerad av Geotech Se bilaga B. 4 Provhantering Upptagna störda jordprover via skruvprovtagning har okulärt bedömts av fältgeotekniker i direkt anslutning till provtagningstillfället. Provtagningsprotokoll har upprättats för respektive provtagningspunkt. 4 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

7 repo001.docx Laboratoriearbeten Utförda laboratorieanalyser omfattar följande: Punkt [ID] Djup [m] Analysmetod SW1401 1,0-1,5 Klassificering SW1402 0,6-1,0 Klassificering SW1402 1,0-2,2 Siktning och sedimentationsanalys SW1403 1,0-2,5 Klassificering SW1404 0,2-1,1 Siktning och sedimentationsanalys SW1404 1,1-1,6 Klassificering 6 Positionering Inmätning (XY) har utförts av Eje Carlgren, Sweco Civil AB i samband med de fältgeotekniska undersökningarna. Höjd (Z) har hämtats från aktuellt projekteringsunderlag via markpunkter från laserscanning. Koordinatsystem i plan: SWEREF Höjdsystem: RH Koordinatlista Punkt [ID] X Y Z Metoder SW Vim, CPT, Skr SW CPT, Skr SW Vim, CPT, Skr SW1403GW Gvr SW CPT, Skr SW Tr SW1405GW Gvr 5 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

8 repo001.docx Härledda värden Materialparametrar och lagringstäthet är tolkade och utvärderade från utförda vikt- och CPT-sonderingar. Utvärdering av jordlagerföljd samt rekommendationer för grundläggning redovisas i PM, daterad Värdering av undersökning Utförda geotekniska undersökningar är av översiktlig karaktär varför förhållanden kan ha betydande variation mellan undersökta punkter. 6 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT ÖSTRA OLOFSTORP WH p:\2233\ _östra_olofstorp\000_östra_olofstorp\10arbetsmtrl_doc\g\mur\ _mur.docx

9 Bilaga A

10 Bilaga A

11 Bilaga B CERTIFICATE FOR CPT PROBE 3810 Probe No 3810 Date of Calibration Replacement of Calibrated by Fredric Nyström File name doc Point Resistance Maximum Load 50 MPa Range 50 MPa Scaling Factor 1288 Resolution kpa (12 bit resolution) Resolution kpa (17 bit resolution) Area factor (a) ERRORS Max. Temperature effect when not loaded Temperature range 0 40 deg. Celsius kpa Local Friction Maximum Load 0.5 MPa Range 0.5 MPa Scaling Factor 6497 Resolution 0.19 kpa (12 bit resolution) Resolution kpa (17 bit resolution) Area factor (b) ERRORS Max. Temperature effect when not loaded kpa Temperature range 0 40 deg. Celsius. Pore Pressure Maximum Load 2.5 MPa Range 2.5 MPa Scaling Factor 2437 Resolution 1.00 kpa (12 bit resolution) Resolution kpa (17 bit resolution) ERRORS Max. Temperature effect when not loaded kpa Temperature range 0 40 deg. Celsius. Tilt Angle. Scaling Factor 1 Range 0-40 Deg. Ingenjörsfirman Geotech AB +46 (0) Datavägen (0) VAT No. SE ASKIM, Sweden SE

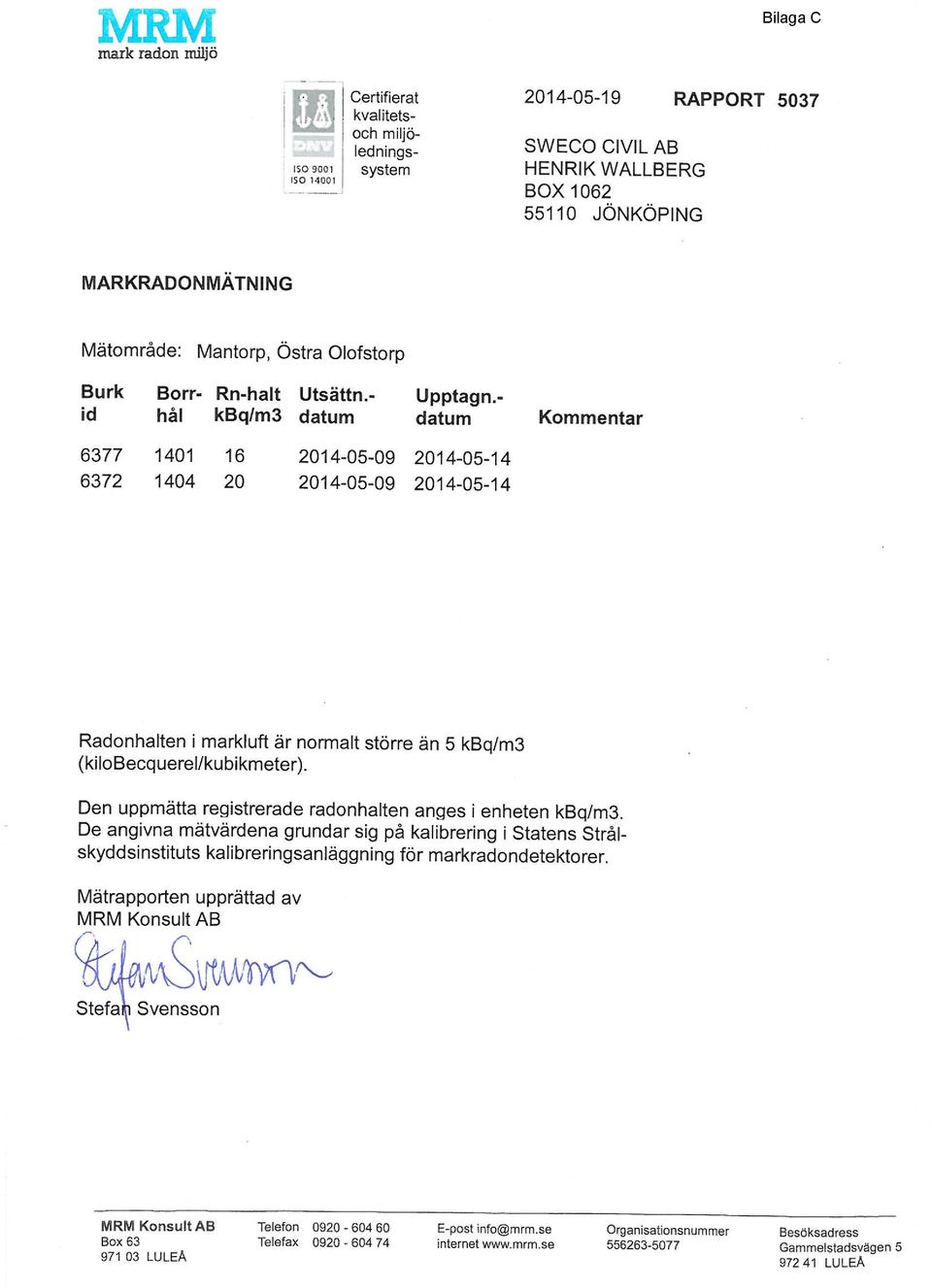

12 Bilaga C

13 Bilaga D Friktionsvinkel ϕ [ ] Djup [m under markytan] 6 7 SW1401 Vim SW1401 CPT SW1402 CPT SW1403 Vim SW1403 CPT SW1404 CPT

14 Bilaga E Elasticitetsmodul 0 E [MPa] Djup [m under markytan] 6 7 SW1401 Vim SW1401 CPT SW1402 CPT SW1403 Vim SW1403 CPT SW1404 CPT

15 Bilaga F Lagringstäthet Vim enl. TK Geo Hv/0,20m MYCKET LÖS LÖS MEDELFAST FAST MYCKET FAST 0,5 1 1,5 Djup [m under markytan] 2 Lagringstäthet SW1401 Vim SW1403 Vim 2,5 3 3,5 4

16 Bilaga G Lagringstäthet CPT 0 MPa MYCKET LÖS LÖS MEDELFAST FAST MYCKET FAST Djup [m under markytan] 6 Lagringstäthet SW1401 CPT SW1402 CPT SW1403 CPT SW1404 CPT
