Kv. Brädgården 1 och 3, Nyköping, Nyköpings kommun

Transkript

1 Nyköping, Nyköpings Stockholm Beställare: Bilcenterfastigheter i Sörmland AB Beställarens projektnummer: Structor Stockholm AB Uppdragsansvarig: Anders Hugner Handläggare: Madelene Sundin Structor Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

2 sid. 2(9) INNEHÅLLSFÖRTECKNING OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING OCH CERTIFIERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR GEOHYDROLOGISKA UNDERSÖKNINGAR MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR HÄRLEDDA VÄRDEN GEOLOGISK JORDLAGERBESKRIVNING HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER GEOHYDROLOGISKA EGENSKAPER MILJÖTEKNISKA EGENSKAPER VÄRDERING AV UNDERSÖKNING GENERELLT... 9 BILAGOR 1. Mätrapport fält, 1 sida 2. Försöksrapport fält, 15 sidor 3. Koordinatförteckning undersökningspunkter, 1 sida 4. Utvärdering av CPT-sonderingar med Conrad, 15 sidor 5. Äldre undersökningar VIAK AB, 1981, SAAB Center Nyköping K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

3 sid. 3(9) RITNINGAR G Plan 1:400 (A1) G Sektioner A-A B-B H 1:100, L 1:400 (A1) G Sektioner C-C D-D H 1:100, L 1:400 (A1) G Sektioner E-E F-F H 1:100, L 1:200/1:400 (A1) K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

4 sid. 4(9) Denna rapport innehåller endast resultaten av utförda fält- och laboratorieundersökningar. Tolkning av geotekniska förhållanden, materialparametrar och geotekniska åtgärder m.m. redovisas i en separat handling Utrednings PM daterad OBJEKT Structor Stockholm AB har på uppdrag av Bilcenterfastigheter i Sörmland AB upprättat denna Marktekniska undersökningsrapport (MUR ). Kontaktperson är Helena Westin via Structor Nyköping AB. I denna MUR redovisas resultatet från geotekniska undersökningar utförda för Brädgården 1 och 3 i. Beställaren har för avsikt att etablera flerbostadshus på det undersökta området. 2 ÄNDAMÅL Föreliggande handling syftar till att redovisa resultaten från utförda geotekniska undersökningar inom fastigheterna Brädgården 1 och 3. Handlingen skall användas som underlag vid fortsatt planering för objektet tillsammans med en separat Utrednings PM. 3 UNDERLAG FÖR UNDERSÖKNINGEN Som underslag för undersökningen har följande handlingar, källor och material använts: SGU:s jordartskarta Information om befintliga ledningar har tagits fram via ledningskollen.se Digital grundkarta Platsbesök av Structor Nyköping AB Arkivmaterial, tidigare utförda undersökningar Kompletterande utsättning av elledningar av Vattenfall 4 STYRANDE DOKUMENT Denna rapport ansluter till Eurokod 7 del 1, SS-EN med tillhörande nationell bilaga, Boverkets konstruktionsregler EKS 10, BFS 2011:10 med ändringar t.o.m. BFS 2015:6. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och SS-EN , SGF Rapport 1:2013 samt SS-EN ISO utförande Beteckningssystem SGF/BGS beteckningssystem 2001:2 K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

5 sid. 5(9) Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Provtagning allmänt Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) CPT-sondering Geoteknisk undersökning och provning Fältprovning - Del 1: Spetstrycksondering elektrisk spets, CPT och CPTU (SS-EN ISO :2012) Mekanisk SGF Metodblad daterad trycksondering Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013, Provtagningsmetoder; skruvprovtagare Tabell 4. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Installation av Geoteknisk fälthandbok SGF Rapport 1:2013, kapitel 10 och grundvattenrör och Geoteknisk undersökning och provning - Provtagning genom portrycksspets borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Avläsning Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) 5 GEOTEKNISK KATEGORI Undersökningarna är utförda för Geoteknisk kategori 2. 6 ARKIVMATERIAL Viak AB har gjort en geoteknisk undersökning år 1981 för SAAB Center vid Ringvägen i Nyköping. Resultatet från denna undersökning redovisas i bilaga 5. 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 Topografi och ytbeskaffenhet Undersökningsområdet utgörs till stora delar av hårdgjorda ytor som nyttjas till parkeringsplatser. På Brädgården 1 finns en byggnad längs med Ringvägen som används för fordonsverksamhet, försäljning samt verkstad. Brädgården 3 används uteslutande som parkeringsyta bortsett från en liten grönyta med enstaka lövträd utmed Folkungavägen. K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

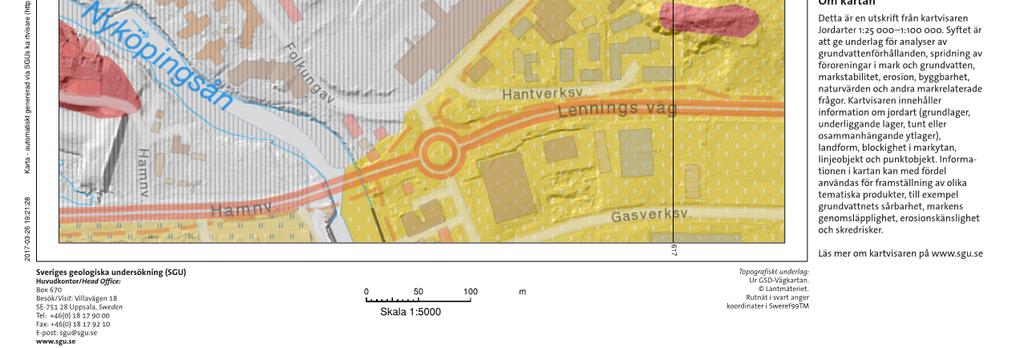

6 sid. 6(9) Foto taget miljöteknisk fältundersökning på fastigheten Brädgården 1. Enligt Jordartskartan utförd av SGU utgörs undersökningsområdet av fyllning (randigt i bilden nedan) och öster om området visar kartan glacial silt (gult i bilden nedan). Jordartskartan, Sveriges geologiska undersökning (SGU) hämtad K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

7 sid. 7(9) 7.2 Befintliga konstruktioner Längs med Ringvägen på Brädgården 1 finns en byggnad som används för fordonsverksamhet. Det finns en dagvattenledning som löper genom stora delar av området. En elledning går till befintlig byggnad och i utkanten av området längs med Ringvägen och Folkungavägen finns vatten- och spillvattenledningar. På området finns ledningar till gatubelysning. På närliggande fastighet Brädgården 2 finns Nyköpings tingsrätt i den norra byggnaden och Polisen, Åklagarkammaren, Kriminalvården och Förvaltningsrätten i den södra byggnaden. 8 POSITIONERING Det mättekniska fältarbetet utfördes av MKK i Sverige AB med Daniel Briheim som ansvarig mättekniker. Använt koordinatsystem är Sweref i plan och RH2000 i höjd. Utsättning av undersökningspunkter utfördes med Leica GS15, NRTK GNSS Utsättningen utfördes och dokumenterades enligt mätrapport, bilaga 1. 9 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 9.1 Utförda undersökningar Undersökningsarbetet omfattade följande: CPT-sondering utfördes i 3 undersökningspunkter Trycksondering utfördes i 13 undersökningspunkter Upptagning av störda jordprover med provtagningsskruv i 3 undersökningspunkter Undersökningarna utfördes med borrbandvagn Geotech 505DD nr 531 och fältrapport med kalibreringsprotokoll och dagböcker är redovisade i bilaga 2. Redigerat undersökningsresultat är redovisat på ritningar tillhörande denna handling. 9.2 Undersökningsperiod Geotekniska och miljötekniska fältarbeten utfördes till Mätningsarbeten (utsättning) utfördes Fältingenjörer Det geotekniska fältarbetet utfördes av Structor Stockholm med Henrik Nordén som ansvarig fältingenjör medverkade även Filip Nordén som biträdande fältingenjör. 9.4 Kalibrering och certifiering Se bilaga GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Det har inte utförts några geotekniska laboratorieundersökningar inom ramen för detta projekt. K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

8 sid. 8(9) 11 GEOHYDROLOGISKA UNDERSÖKNINGAR Tre grundvattenrör har installerats och lodats. Grundvattenrören är benämnda GV1, GV2 och GV3. Grundvattenrör GV1 Datum Marknivå vid röret Vattennivå Vattendjup under markytan (m) ,301 +3,94 2, ,301 +3,86 2,44 Grundvattenrör GV2 Datum Marknivå vid röret Vattennivå Vattendjup under markytan (m) ,595 +2,59 4, ,595 +2,62 4,01 Grundvattenrör GV3 Datum Marknivå vid röret Vattennivå Vattendjup under markytan (m) ,968 +1,30 4, ,968 +1,30 4,34 Anmärkning Anmärkning Anmärkning I provtagningshål 17SG112 har vattennivåer pejlats och i ett av dessa uppmättes en vattenyta 2,5 m under markytan. 12 MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR Structor Nyköping AB har utfört en miljöteknisk fältundersökning och sammanställt resultatet i rapport Miljöteknisk markundersökning av fastigheterna Brädgården 1 och 3 i Nyköping daterad HÄRLEDDA VÄRDEN 13.1 Geologisk jordlagerbeskrivning Marken består av fyllning ovan växellagrad silt och lera som mot djupet sannolikt underlagras av sand på friktionsjord på berg Hållfasthetsegenskaper Någon redovisning av härledda och korrigerade värden för skjuvhållfastheter, friktionsvinklar m m är inte utfört, då de värden som finns redovisade i bilaga 4 enbart baseras på ett fåtal CPTsonderingar i fält och som visar på höga hållfasthetsvärden på skjuvhållfastheter Deformationsegenskaper Någon redovisning av härledda och korrigerade värden för densiteter, moduler, förkonsolideringsspänning (sigma c) m m är inte utfört, då de värden som finns av dessa egenskaper baseras på tolkningar av ett fåtal CPT-sonderingar i fält och ej från någon utförd provtagning. K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx

9 sid. 9(9) 13.4 Geohydrologiska egenskaper Uppmätta grundvatten- och vattennivåer avser ett övre grundvattenmagasin i lera/silt Miljötekniska egenskaper Redovisas i Structor Nyköping AB:s handling. 14 VÄRDERING AV UNDERSÖKNING 14.1 Generellt Undersökningspunkternas lägen har anpassats till befintliga kända och utsatta ledningar samt möjlighet att komma igenom, i vissa avseenden, svårforcerad fyllning närmast markytan. Structor Stockholm AB Anders Hugner Uppdragsansvarig och interngranskare Madelene Sundin Handläggare K:\G17026 Kv Brädgården 1 och 3, Nyköping - geoteknisk utredning\g\dokument\mur G17026.docx
