Buntmakaren 9, Motala kommun

Transkript

1 DOKUMENTNUMMER: DATUM:, Motala kommun Beställare KF Geo AB

2 Awer Sverige AB Friggagatan 7b SE Göteborg Sweden Telefon Org.nr: VAT.nr/Momsreg.nr: SE , Motala kommun Sammanfattning Awer Sverige AB har på uppdrag av KF Geo AB utarbetat borrprogram och sammanställt utförda fältundersökningar utförda av KF Geo AB. Syftet med denna MUR är att bestämma markområdets geotekniska egenskaper inför byggnation av två flerbostadshus med källare. Utförda sonderingar visar att marken vid placeringen av flerbostadshusen består av fyllnadsmassor ned till ca. 1 m. Vidare ner visar sonderingarna sandiga massor med innslag av silt i de översta ca. 10 m. Det är fast sand varvat med lager av mindre fast sand ned mot berg eller fast botten. I punkt 17KF01 är sonderingen driven ner till antaget berg på ca 30 m djup, övriga sonderingar är avbrutna i fasta massor och berg är inte påvisat. Hejarsonderingarna visar antaget pålstopp för betongpåle på ca m djup i området. Fri vattenyta är okulärt påvisad på ca 1,5-2 m djup i borrhålen. DOKUMENTTITEL BESTÄLLARE KF Geo AB DOKUMENTNUMMER MUR-01 UPPDRAGSNUMMER DATUM UPPDRAGSLEDARE Jimmie Ekbäck REV. DATUM BESKRIVNING UTFÖRD GRANSKAD GODKÄND HANÄGGARE GRANSKAD GODKÄND. Daniel Lennartsson SÖKVÄG... Jimmie Ekbäck C:\Users\dl\Dropbox\Uppdrag\ kv Buntmakaren\MUR Jimmie Ekbäck

3 3 Innehållsförtecking 1 OBJEKT SYFTE UNDERLAG STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN Topografi Ytbeskaffenhet Befintliga konstruktioner POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Förhandinformation till fältundersökningen Utförda fältförsök Undersökningsperiod Fältingenjörer Provhantering HÄRLEDDA VÄRDEN Jordartsbeskrivning Hållfasthetsegenskaper Deformationsegenskaper Hydrogeologiska egenskaper REFERENSER...10 RITNINGAR G Översiktsritning A4: 1:80 0 G Planritning A3: 1:10 G10-03 Sektion A-A och B-B A1: 1:1

4 4 1 OBJEKT Det undersökta objektet är en fastighet i Motala centrum som idag används till parkering. Det ska etableras två nya flerbostadshus med källare på fastgheten. Beställare av denna marktekniska undersökningsrapport är KF Geo AB i samförstånd med markägaren. I denna marktekniska undersökningsrapport är det sammanställt utförda fältundersökningar, utförda av KF Geo AB. Aktuellt objekt ligger i Motala centrum i Motala kommun. I Figur 1-1 nedan visas en översiktskarta. Fastighetens exakta avgränsning, höjdlägen på punkterna, översiktsritning över placering, enskilda borrpunkter och mer detaljerad information kan hittas i bifogade ritningar till denna MUR Geoteknik. Figur 1-1: Översiktsbild, kvarteret Buntmakaren, Motala kommun. 2 SYFTE Syftet med fältundersökningarna är att undersöka markförhållanden på den aktuella tomten för nya flerbostadshus samt att säkerställa eventuellt pålstopp och bergdjup. Materialet i denna rapporten ska sedan användas för val och design av flerbostadshusens grundläggningsmetod. I denna rapport är inga rekommendationer för grundläggningsmetoder givna, det hänvisas istället till framtida Tekniskt PM Geoteknik.

5 5 3 UNDERLAG Som underlag för planering av undersökningen har Awer Geoteknik använt följande: - Jordartskarta från SGU, se ref./1/ - Jorddjupskarta från SGU, se ref./2/ - Karta över fastigheten tillhandahållen av MAF arkitektur. 4 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1 - Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN :27/AC:2010 samt Geoteknisk fälthandbok SGF Rapport 1:2013 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SSEN-ISO :26 Beteckningssystem SGF/BGS beteckningssystem 21:2 Tabell 2 - Fältundersökningar Undersökningsmetod Geoteknisk undersökning och grundvattenmätning Slb-sondering Jb2-sondering Standard eller annat styrande dokument Rapport 1:2013 (SGF Fälthandbok) Rapport 1:2013 (SGF Fälthandbok) Rapport 1:2013 (SGF Fälthandbok) 5 GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med geoteknisk kategori 2. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 Topografi Områdets topografiska karaktär är plan. Med detta innebär att markytan lutar mindre än 1:30. Området faller mycket svagt mot väst. 6.2 Ytbeskaffenhet Marken nyttjats idag som parkeringsplats. Jordmånen består således av fyllnadsmassor. Det är inte påvisat berg i dagen på eller i närheten av den aktuella tomten. 6.3 Befintliga konstruktioner Det finns inga befintliga konstruktioner på fastigheten. Fastigheten avgränsas i nord, väst och syd av Drottninggatan, Skolgatan och Kungsgatan. Mot öst angränsar egendommen mot existerande byggnad. Existerande byggnad har två våningsplan.

6 6 7 POSITIONERING Utsättning och inmätning har utförts med GPS av märket Trimble R8. Utsättning och inmätning har utförts av Joachim Westling, KF Geo AB, Utsättningen följer noggrannhetsklass B i enlighet med SGF Rapport 1:2013. Inmätningen följer noggrannhetsklass B i enlighet med SGF Rapport 1:2013. Följande koordinat- och höjdsystem gäller för projektet: - Koordinatsystem Sweref Höjdsystem RH 20 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 8.1 Förhandinformation till fältundersökningen SGUs jordartskarta visar att aktuellt område, markerat med svart cirkel i Figur 8-1 består av isälvssediment och/eller postglacial sand-grus. Figur 8-1. Jordartskarta, ref./1/

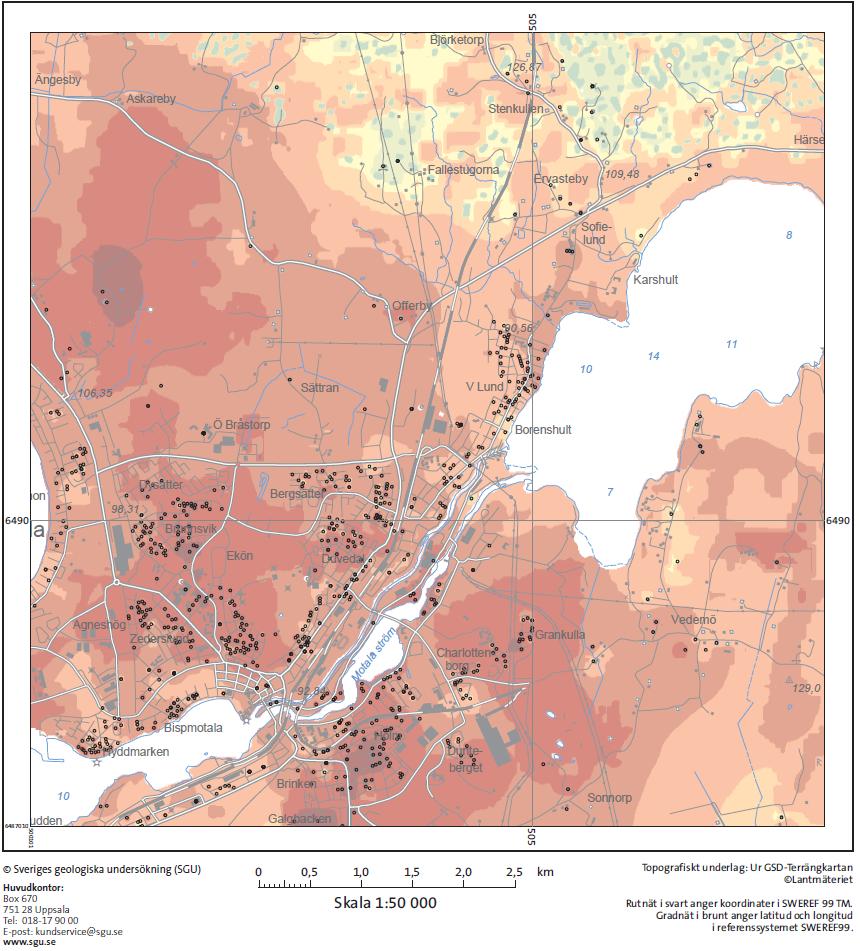

7 7 SGUs jorddjupskarta visar att aktuellt område, markerat med svart cirkel i Figur 7-2 har ett jorddjup som varierar mellan ca m. Det ska förtydligas att denna data är översiktlig. Kartans syfte är att ge en generell bild av jordtäckets mäktighet. Kartan grundas på analys av jorddjupsinformation från brunnsborrningar, undersökningsborrningar, schakter och seismiska undersökningar. För att identifiera områden där jordtäcket är mycket tunt eller saknas helt har information om berg från SGUs jordartskartor använts. Jorddjupet har beräknats genom att interpolera kända jorddjupsdata. Eftersom vissa jordarter uppvisar betydligt större jorddjup än andra har jordartskartan använts som stöd vid denna interpolering. Figur 8-2. Jorddjupskarta, ref /2/ 8.2 Utförda fältförsök Det har inte upprättats någon försöksrapport fält i detta uppdrag. Detta beror på att omfattningen av utförda fältundersökningar är översiktlig. Det har enbart utförts totalt 3 st. Jb2-sonderingar, 6 st. Hejarsonderingar och 8 st. Skruvprovtagningar. I Tabell 6 redovisas utförda fältförsök. Undersökningen har utförts med borrvagn av typ GM 604 med digital registrering av sonderingsresultaten. Tabell 3 - Utförda fältförsök Sondering/Provtagning Antal Typ/anmärkning Jb2-sondering 3 Typ 2 Hejarsondering 6 - Skruvprovtagning 8 -

8 8.3 Undersökningsperiod Fältundersökningen utfördes Fältingenjörer Borrningsledare var Joachim Westling, KF Geo AB. 8.5 Provhantering Inga prov har skickats till laboratorium. 9 HÄRLEDDA VÄRDEN 9.1 Jordartsbeskrivning De redovisade jordmäktigheterna är uppmätta i provpunkterna och gäller i de specifika punkterna. Således kan mäktigheterna variera mellan punkterna och inom undersökt område. Utförda sonderingar visar att marken på tomten består av ett topplager av fyllnadsmassor av grusig sand ned till ca. 1 m djup. Vidare ner visar sonderingarna sandiga massor med innslag av silt i de översta ca 10 m. Det är fast sand som varvas med lager av mindre fast sand ned mot berg eller fast botten. I punkt 17KF01 är sonderingen driven ner till antaget berg på ca 30 m djup, övriga sonderingar är avbrutna i fasta massor och berg är inte påvisat. Hejarsonderingarna visar antaget pålstopp för betongpåle på ca m djup i området.

9 9 9.2 Hållfasthetsegenskaper Friktionsvinkel har utvärderats enligt TR Geo 13, ref./3/. Hållfasthetsegenskaper i jorden har utvärderats från hejarsondering. Figur 9-1 Friktionsvinkel enligt TR Geo 13, ref /3/. 9.3 Deformationsegenskaper E-modul har utvärderats enligt TR Geo 13, ref./3/. Deformationsegenskaper i jorden har utvärderats från hejarsondering. Figur 9-2 E-modul enligt TR Geo 13, ref /3/. 9.4 Hydrogeologiska egenskaper Grundvattenytan är ej uppmätt i området. Okulära observationer i borrhål tyder på en grundvattenyta på 1,5-2 m från terräng. Det blev vid undersökningstillfället mätt fri vattenyta i borrhålen. Det preciseras att grundvattenytan varierar med årstiden och nederbörden.

10 10 10 REFERENSER /1/ Sveriges geologiska undersökning, SGU, Jordartskarta, skala 1:250, datum: /2/ Sveriges geologiska undersökning, SGU, Jorddjupskarta, skala 1:5, datum: /3/ Trafikverkets tekniska råd för geokonstruktioner- TK Geo 13, TDOK 2013:0668, datum:
