1 Markteknisk undersökningsrapport - Geoteknik Danderyds kommun, Stocksund Ståthållaren 4 Hornsgatan 174, Stockholm. Växel bjerking.se

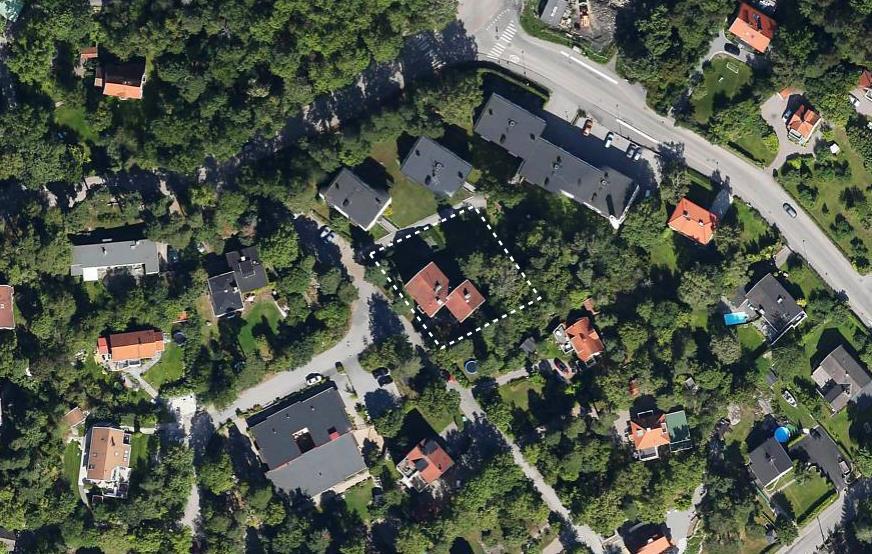

2 Sida 1 (5) Markteknisk undersökningsrapport - Geoteknik Uppdragsnamn: Ståthållaren 4 Uppdragsgivare Wåhlin Fastigheter AB Vår handläggare Markus Daniels Datum Objekt har på uppdrag av Wåhlin Fastigheter AB utfört en geoteknisk undersökning på fastigheten Ståthållaren 4 som underlag för projektering av nybyggnation av flerbostadshus. Det undersökta området ligger i Stocksund, Danderyds kommun. Mall: test Version: Status: [Publicering - state] Dokument: 17U32497 Markteknisk Undersökningsrapport Stockholm.docx Sparat: :04 Figur 1: Ungefärligt undersökt område markerat med streckad gränslinje. Bild från Eniro.se Ändamål Syftet med uppdraget har varit att klarlägga geotekniska förhållanden och förutsättningar inför uppförande av flerbostadshus i 4 till 5 våningar. Flerbostadshuset uppförs i suterräng. Undersökningen ska användas som underlag för projektering inför bygghandling. Hornsgatan Stockholm Telefon Fax Org.nr F-skattebevis

3 Sida 2 (5) 3 Underlag för undersökningen Följande handlingar har utgjort underlag för undersökningen: Jordartskarta från SGU Ledningsunderlag från ledningskollen.se Brunns- och borrprotokoll från BPS Borr & Pumpservice AB Platsbesök av handläggande geotekniker Situationsplan daterad Styrande dokument Denna rapport ansluter till SS-EN 1997 med tillhörande nationell bilaga enligt Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (Eurokoder), BFS 2013:10, EKS 9. Se tabell 1-3. Ta bort standarder för metoder som inte har använts inom uppdraget. Tabell 1: Standard eller annat styrande dokument för fältundersökningar Undersökningsmetod Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar; Del 1: Tekniskt utförande Geoteknisk fälthandbok. Allmänna råd och metodbeskrivningar Standard eller annat styrande dokument SS-EN-ISO SGF Rapport 1:2013 Viktsondering SGF Rapport 3:99 Övriga, ej Europastandarder Jord-bergsondering SGF Rapport 4:2012 Tabell 2: Standard eller annat styrande dokument för planering och redovisning Undersökningsmetod Eurokod 7: Dimensionering av geokonstruktioner; Del 2: Marktekniska undersökningar Geoteknisk fälthandbok. Allmänna råd och metodbeskrivningar Standard eller annat styrande dokument SS-EN SGF Rapport 1:2013 Beteckningssystem SGF och BGS Beteckningssystem för geotekniska utredningar 2001:2

4 Sida 3 (5) 5 Geoteknisk kategori Undersökningar är utförda i enlighet med Geoteknisk kategori 2. 6 Arkivmaterial - Tidigare undersökningar Ingen inventering av tidigare undersökningar har utförts. 7 Befintliga förhållanden 7.1 Topografi Marknivån inom det undersökta området varierar mellan + 20,7 och + 26,5. De högsta nivåerna har registrerats i sydvästra delen av området, och markytan sluttar mot nordost. 7.2 Ytbeskaffenhet I läge för det planerade huset utgörs marken i huvudsak av grönytor, i områdets södra del förekommer ett skogsområde och berg i dagen. I läge för undersökningspunkt 17B02 utgörs marken av en grönyta. 7.3 Befintliga konstruktioner Inom del av området för det planerade flerbostadshuset förekommer ett bostadshus i 3 våningar. Huset antas vara grundlagt på berg. 8 Positionering Utsättning av sonderingspunkter och inmätning av området har utförts av mätansvarig Benny Näsman med GPS instrument och totalstation. Mätningarna har utförts i mätklass B enligt Geoteknisk Fälthandbok - SGF Rapport 1:2013. Höjdsystem: RH 2000 Koordinatsystem: SWEREF Geotekniska fältundersökningar 9.1 Geoteknisk utrustning Sondering och provtagning har utförts med borrbandvagn utrustad med fältdator för insamling av undersökningsdata i digitalt format. Följande borrfordon och sonder har använts: Borrfordon Geotech 604 nr Utförda sonderingar 5 stycken jord/bergsonderingar 1 stycken viktsondering 9.3 Utförda provtagningar Störd provtagning utfördes enligt följande: Provtagning med skruvborr i 2 stycken punkter för störd provtagning samt okulär jordartsbedömning. 9.4 Undersökningsperiod Geoteknisk sondering och provtagning har utförts under maj månad 2017.

5 Sida 4 (5) 9.5 Fältingenjör Fältarbetet utfördes av fältgeotekniker Christian Hillstedt. 9.6 Provhantering Jordprover har hanterats i enlighet med SGF Rapport 1: Hydrogeologiska undersökningar 1 st. installation av grundvattenrör för kontroll av grundvattnets trycknivå. Grundvattenrören har installerats i jordlager under eventuellt förekommande lera. Vattennivån i röret antas motsvara vattentrycket omkring filterspetsen. Grundvattenobservationer har utförts i grundvattenrör, 17B04GVR som installerades Funktionskontroll är utförd. Information om nivå för rörens topp och filter redovisas nedan. Tabell 3: Avlästa grundvattenrör. 17B04GVR. Information om nivå för rörtopp och filternivå. Grundvattenrör Rörtopp Rörlängd inkl filter Spetsnivå Marknivå 17B04GVR + 22,4 7,5 + 14,9 + 21,5 Tabell 4: Registrerade grundvattenobservationer. Grundvattenrör Markytan Datum Nivå GVY Anmärkning 17B04GVR + 21, ,2 11 Värdering av undersökning 11.1 Generellt Vid Jord-bergsondering i undersökningsborrhål 17B05 förlorades registreringen vid två tillfällen. Bergnivån har erhållits genom att räkna längden på upptagna borrstål efter avslutad sondering. Viktsondering kunde inte utföras till bergets överyta i undersökningsborrhål 17B04. Skruvprovtagaren har stoppat högt upp i friktionsjorden profil och ingen provtagning av friktionsjorden har utförts. 12 Redovisning Utförda undersökningar redovisas på bilagor och ritningar enligt nedan i enligt med SGF/BGS beteckningssystem version 2001:2 (se och SGF Beteckningsblad (dat ) enligt SS-EN ISO Bilagor Bilaga 1 Jordprovstabell (1 sida) 12.2 Ritningar Ritning Innehåll Skala Datum G Planritning 1: G Sektion 1:

6 Sida 5 (5) Markus Daniels markus.daniels@bjerking.se

7 Bilaga 1 Sida 1 (1) Bilaga 1 - Jordprovstabell Uppdragsnamn Ståthållaren 4 Danderyds kommun Ståthållaren 4 Vår handläggare Markus Daniels Provtagningsdatum Borrpunkt Djup Metod Jordart Anm 17B03 0,0-0,20 Skr (vx)(sa)f 0,20-0,50 Skr (sa)le 0,50-2,0 Skr stgrsaf 17B05 0,0-0,05 Skr samuf 0,05-0,60 Skr saf 0,60-1,10 Skr stgrsaletf 1,10-1,75 Skr sale Mall: VS Uppdrag Version: 8.0 Status: Godkänd Dokument: 17U32497 Bilaga 1 - Jordprovstabell Sparat: :13 Box Uppsala Telefon Fax Org.nr F-skattebevis

8 Svanholmsvägen B 1A 4 Trappvägen 3 Trappgränd 5 BJERKING AB Hornsgatan Stockholm Telefon: Telefax:

9 BJERKING AB Hornsgatan Stockholm Telefon: Telefax:
