1 RAPPORT GEOTEKNIK E4 Stockholm Uppsala, Trafikplats Måby Sigtuna Kommun, Stockholms Län Arbetsplan, Utställelsehandling Projektnummer:

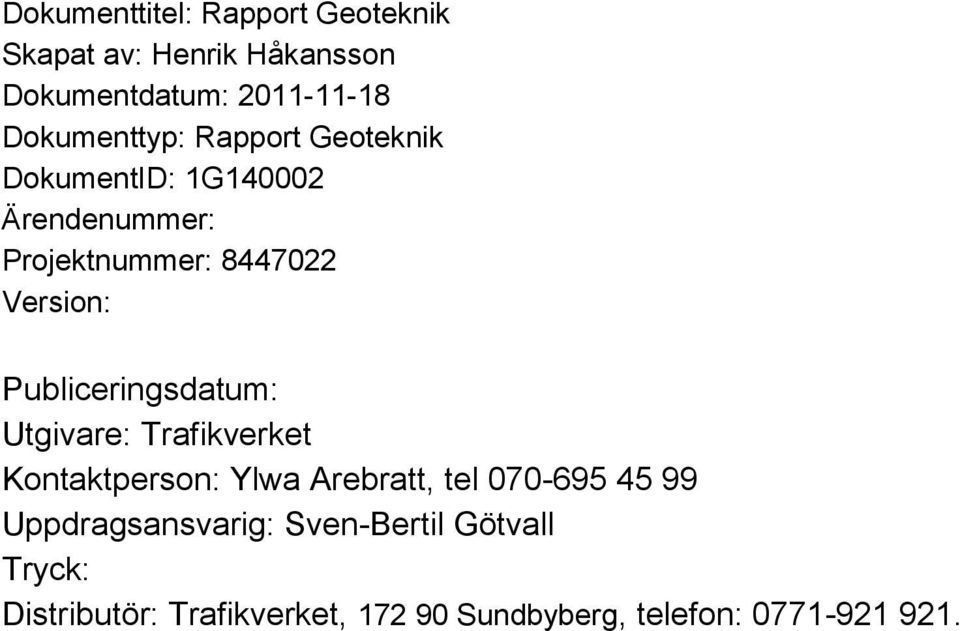

2 Dokumenttitel: Rapport Geoteknik Skapat av: Henrik Håkansson Dokumentdatum: Dokumenttyp: Rapport Geoteknik DokumentID: 1G Ärendenummer: Projektnummer: Version: Publiceringsdatum: Utgivare: Trafikverket Kontaktperson: Ylwa Arebratt, tel Uppdragsansvarig: Sven-Bertil Götvall Tryck: Distributör: Trafikverket, Sundbyberg, telefon:

3 Innehåll UPPDRAG... 4 VÄGFÖRSLAG... 4 UNDERLAG FÖR UNDERSÖKNINGEN... 4 TIDIGARE UNDERSÖKNINGAR... 4 UTFÖRDA FÄLTARBETEN... 4 Mätteknik... 4 Geoteknik... 5 LABORATORIEARBETEN... 5 REDOVISNING... 5 Bilagor... 5 Ritningar... 6

4 Uppdrag Undersöka undergrundens beskaffenhet som underlag för projektering av ny påfartsramp, avfartsramp samt gc-port vid Måby trafikplats nordväst om Arlanda där väg 905 och E4:an korsar varandra. Vägförslag Trafikverket Region Stockholm planerar att anlägga två nya ramper i vid trafikplats Måby utmed E4:an strax norr om Arlanda. Ramperna är dels påfart söderut, dels avfart söderifrån. En förstudie har upprättats, dat , där ett alternativ för respektive ramp förordas. Vidare planeras för en ny gc-port strax norr om befintlig cirkulationsplats under två av ramperna. Underlag för undersökningen Digitalt kartunderlag från beställaren. Kartunderlag för de ledningsdragande verken Underlag för undersökningar och redovisning från beställaren. Tidigare undersökningar Inför bygget av E4:an har Allmänna Ingenjörbyrån AB utfört geotekniska undersökningar inom området. Handlingarna är daterade och har littera För befintlig cirkulationsplats har Vägverket konsult utfört geotekniska undersökningar. Handlingarna är daterade och har uppdragsnummer KÖ Utförda fältarbeten Mätteknik Utsättning av sonderingspunkter har utförts av mätansvarig Mikael Edberg med Trimble GPS R8 (Nätverks RTK) och Totalstation Trimble S6. Mätningen är kontrollerad mot Fix nr. 935, +22,251. Höjdsystem RH00 Koordinatsystem Sweref 99 18:00 4

5 Geoteknik Geoteknisk sondering och provtagning har utförts under mars, april och juni månad 2010 under ledning av fältingenjör Håkan Söderberg. Sondering och provtagning har skett med borrbandvagn utrustad med fältminne för insamling av fältdata i digitalt format. Omfattning av fältarbete framgår enligt nedan. 11 st. tryck/vridsondering för kontroll av lösa jordars mäktighet och karaktär. 47 st. jord/bergsondering för kontroll av bergets överyta. 21 st. skruvborr för störd provtagning samt okulär jordartsbedömning. 3 st. kolvborr (STII) för upptagning av ostörda lerprover. 2 st. grundvattenrör för kontroll av grundvattnets trycknivå. Laboratoriearbeten Laboratorieundersökningar (ostörda lerprover) har utförts på Sweco Geolab i Stockholm. Omfattning framgår nedan. 5 st. rutinanalyser för bestämning av jordart, densitet, vattenkvot, konflytgräns, sensitivitet samt skjuvhållfasthet. 4 st. ödometerförsök (typ CRS) för kontroll av lerans sättningsegenskaper. Redovisning Utförda undersökningar redovisas på bilagor och ritningar enligt nedan. Bilagor Bilaga 1 Bilaga 2 Jordprovstabell (3 sidor) Lab.protokoll Sweco Geolab (20 sidor) 5

6 Ritningar Ritning Innehåll Skala Datum 1 00 G Plan, kartering 1: G Plan, borrpunkter 1: G Profil påfartsramp södergående 1 11 G Tvärsektioner påfartsramp södergående 1 12 G Profil avfartsramp norrgående 1:100/1: : :100/1: G Profil GC-väg 1:100/1: G Tvärsektioner GC-väg 1: Enligt SGF/BGS beteckningssystem version 2001:2 (se 6

7 Trafikverket, Sundbyberg. Besöksadress: Sundbybergsvägen 1 Telefon: , Texttelefon:

8 Uppdrag nr Sida 1 (3) Bilaga nr 1 Jordprovstabell Uppdragsnamn Måby trafikplats Sigtuna kommun Geoteknisk undersökning. Vår handläggare Henrik Håkansson Provtagningsdatum Mars, April & Juni 2010 VerktygGEO Jordprovstabell / V-2 / Sparat: Dokument: K:\PROJEKT\53126\Geoteknik\Dokument\Utställelsehandling \Bilaga 1 jordprovstabell.docx Provtagnings -punkt (marknivå) BP 1 (+21,4) BP 2 (+23,0) BP 7 (+26,0) BP 13 (+29,2) BP 19 (+30,6) BP 25 (+31,6) BP 30 (+31,0) BP 33 (+30,1) Djup Metod Jordart Anm 0,0 0,3 mullhaltig Jord 0,3 1,5 siltig Torrskorpelera 0,0 0,1 mullhaltig Jord 0,1 0,4 siltig Torrskorpelera 0,4 0,9 sandig siltig Torrskorpelera 0,0 0,4 0,4 0,9 0,0 0,1 0,1 0,4 0,4 0,6 0,6 1,0 0,0 0,1 0,1 0,3 0,3 0,6 0,6 1,0 0,0 0,1 0,1 0,7 0,7 0,9 0,0 0,1 0,1 0,6 0,6 0,9 0,0 0,1 0,1 1,8 1,8 2,6 2,6 2,9 2,9 3,0 Stopp siltig Torrskorpelera siltig sandig Torrskorpelera Stopp mullhaltig Jord siltig Finsand grusig siltig Finsand siltig Finsand Stopp mullhaltig Jord siltig grusig Sand siltig Sand siltig grusig sand Morän Stopp mullhaltig Jord sandig Silt grusig siltig sandig Morän Stopp mullhaltig Jord siltig Sand grusig siltig sandig Morän Stopp mullhaltig Jord siltig Torrskorpelera siltig Torrskorpelera med finsandsskikt siltig Sand grusig siltig sandig Morän Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis

9 Uppdrag nr Sida 2 (3) Bilaga nr 1 Verktyg: GEO Jordprovstabell / V-1 / Sparat: Dokument: K:\PROJEKT\53126\Geoteknik\Dokument\Utställelsehandling \Bilaga 1 jordprovstabell.docx Provtagnings -punkt (marknivå) BP 35 (+22,1) BP 36 (+21,1) BP 40 (+22,9) BP 44 (+22,3) BP 45 (+22,9) BP 48 (+22,8) BP 49 (+23,1) BP 100 (+23,4) BP 102 (+22,7) BP 104 (+23,1) BP 107 (+22,2) BP 109 (+24,1) Djup Metod Jordart Anm Fyllning/grus silt sand torrskorpelera/ sandig siltig Torrskorpelera siltig Torrskorpelera siltig Torrskorpelera med sandskikt siltig Lera 0,0 1,3 1,3 1,4 1,4 2,7 2,7 3,1 3,1 4,0 0,0-0,3 0,3 1,9 1,9 2,0 0,0 0,4 0,4 0,9 0,0 0,7 0,7 1,5 1,5 1,7 1,7 2,0 0,0 0,7 0,7 1,6 1,6 2,9 0,0 0,1 0,1 1,1 1,1 2,0 0,0 0,2 0,2 0,6 0,6 0,8 0,8 1,2 0,0 0,4 0,4 0,9 0,9 1,7 0,0 0,9 0,9 1,2 1,2 1,4 0,0 0,8 0,8 1,1 1,1 1,2 0,0 0,2 0,2 0,8 0,0 0,2 0,2 1,5 Fyllning/mulljord/ siltig Torrskorpelera siltig Lera Fyllning/sand mulljord/ grusig sandig Morän Stopp Fyllning/sand lera/ siltig Torrskorpelera med sandskikt (Fyllning) siltig Torrskorpelera Sand Fyllning/grus silt sand/ siltig sandig Torrskorpelera (mindre skikt med grovsand) siltig Torrskorpelera med mindre sandskikt Stopp Fyllning/grus sand/ siltig sandig Torrskorpelera grusig siltig Sand Stopp Fyllning/mulljord/ Fyllning/silt torrskorpelera/ siltig Torrskorpelera med sandskikt siltig Sand med lerskikt Fyllning/lera/ Torrskorpelera med sandskikt sandig Morän Stopp Fyllning/mulljord lera/ Torrskorpelera med sandskikt grusig sandig Morän Stopp Fyllning/grus lera/ Torrskorpelera med sandskikt siltig sandig grusig Morän Stopp grusig sandig Morän grusig sandig Morän Stopp mullhaltig Jord siltig sandig Morän Stopp Bjerking AB Geotextil 0,3 m Vy 1,65 m u my

10 Uppdrag nr Sida 3 (3) Bilaga nr 1 Provtagnings -punkt (marknivå) BP 111 (+23,1) Djup Metod Jordart Anm 0,0 0,1 mullhaltig Jord 0,1 0,8 siltig Torrskorpelera med sandskikt 0,8 1,0 sandig Morän Stopp Verktyg: GEO Jordprovstabell / V-1 / Sparat: Dokument: K:\PROJEKT\53126\Geoteknik\Dokument\Utställelsehandling \Bilaga 1 jordprovstabell.docx Bjerking AB
