Brinketorp, etapp 2 Vänersborgs kommun Geoteknisk undersökning för detaljplan PM Geoteknik

Transkript

1 HJ Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik Göteborg SWECO VBB Geoteknik, Göteborg ra01s, 1321, Uppdragsnummer SWECO VBB Gullbergs Strandgata 3 Box 2203, Göteborg Telefon Telefax Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

2 HJ INNEHÅLL 1 Uppdrag Tidigare undersökningar Utförda geotekniska undersökningar Laboratorieundersökningar Geoteknisk översikt Topografi och områdesbeskrivning Geotekniska förhållanden Jordlagerföljd Grundvatten Radonundersökning Rekommendationer för grundläggning...5 BILAGA 1 2 Rutinförsök störda jordprover (skruvprovtagning) Rapport, radonundersökning RITNINGAR G G2 Plan, skala 1:1000 (A2) Borrpunkter, skala 1:100 (A3 XL) Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 1 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

3 HJ Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 1 Uppdrag På uppdrag av har SWECO VBB utfört en geoteknisk undersökning för detaljplaneområdet Brinketorp, etapp 2. Det aktuella området är beläget på Huvudnäsöns södra del, ca 5 km söder om Vänersborgs centrum, vid Restad Gård. Nordväst om området ligger det nya bostadsområdet Brinketorp, etapp 1. Planområdet avgränsas av Brinketorpsvägen i norr och Tegelbruksvägen i väster, enligt nedanstående översiktskarta (Figur 1). Brinketorpsvägen Brinketorp etapp 1 Brinketorp etapp 2 Tegelbruksvägen Figur 1 Översiktskarta, Brinketorp etapp 2. Planområdet skall bebyggas med friliggande villor på en yta av ca 350x150 m 2. Syftet med den geotekniska undersökningen är att undersöka grundläggningsförhållandena inom området som underlag för planeringen av de nya villorna Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 2 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

4 HJ 2 Tidigare undersökningar Nordväst om det aktuella området Brinketorp, etapp 2, har geotekniska undersökningar tidigare utförts i samband med detaljplan för Brinketorp, etapp 1. Följande geotekniska undersökning har beaktats och inarbetats i denna undersökning:. Brinketorp etapp1. Detaljplan. Geoteknisk utredning. R-Geo. Planeringsunderlag, GEO-gruppen AB, daterad (ärende nr ) Läget på borrpunkterna för de tidigare utförda undersökningarna redovisas på planritning G1 med beteckningarna G2-G5 samt G10-G20. 3 Utförda geotekniska undersökningar Geotekniska fältundersökningar har utförts under mars 2007 av Vägverket Konsult och omfattar följande: Trycksonderingar i 23 st punkter för bestämning av jordlagrens relativa fasthet och mäktighet Skruvprovtagningar i 8 st punkter för upptagning av störda jordprover för klassificering i fält samt laboratorieundersökning Vingsondering i 1 st punkt för utvärdering av lerans odränerade skjuvhållfasthet Sticksondering i 3 st punkter för bestämning av jordlagrens mäktighet. Områden med grunt berg eller berg i dagen har karterats och redovisas på planritning G1. De utförda undersökningarna redovisas i plan och sektion på ritningarna G1 och G2. Borrpunkterna benämns Undersökningarna redovisas med beteckningar enligt SGF:s beteckningssystem (för detaljerad beskrivning av detta se Borrpunkternas lägen (XYZ) har tolkats utifrån tillgängligt kartmaterial samt befintliga terrängföremål. 3.1 Laboratorieundersökningar Laboratorieundersökningar har utförts under mars 2007 på Vägverket Konsults geotekniska laboratorium i Vänersborg och omfattar följande: Rutinförsök (jordartsklassificering, vattenkvot och konflytgräns) från 2 st störda prover från skruvprovtagningarna Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 3 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

5 HJ 4 Geoteknisk översikt 4.1 Topografi och områdesbeskrivning Markområdet vid Brinketorp, etapp 2, består i huvudsak av relativt plan åkermark samt skogsbevuxna höjdpartier där berget går i dagen. Åkermarken begränsas av Brinketorpsvägen i nordväst och omges i övrigt av skogsområden med fastmarkspartier och berg i dagen. Figur 2 Brinketorpsvägen med intilliggande åkermark. Fotoriktning mot nordost. Inom åkermarken varierar marknivån generellt mellan ca ca +52. I skogsområden, som omger åkermarken, varierar marknivån mellan ca ca +54. Från skogsområdet sluttar markytan ner mot Tegelbruksvägen (på nivån ca +48), som begränsar planområdet i väster. Slänten mot Tegelbruksvägen är relativt långsträckt med en generell lutning på ca 1:10. Lutningen varierar dock längs slänten och brantare partier med en lutning på upp emot ca 1:5 förekommer. 4.2 Geotekniska förhållanden Jordlagerföljd Inom åkermarken utgörs jordlagren överst av ca 0,2-0,3 m siltig mulljord eller mullhaltig siltig torrskorpelera som underlagras av upp till ca 2 m mäktig siltig torrskorpelera. Därunder följer siltig lera med förekomst av sandskikt, speciellt i lerlagrets underkant. Lerans mäktighet uppgår till som mest ca 3 m enligt utförda sonderingar. Under leran följer ca 0,2-1 m friktionsjord ovan fast botten eller berg. Leran kan betraktas som halvfast Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 4 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

6 HJ med uppmätt skjuvhållfasthet som varierar mellan ca kpa och vattenkvot som varierar mellan ca 35-50% (i en borrpunkt). Jordlagrens mäktighet har vid utförda sonderingar som mest uppgått till ca 5,5 m inom åkermarkens östra delar. I övrigt varierar mäktigheterna inom åkermarken generellt mellan ca 2-4,5 m. Mindre jordmäktighet återfinns inom skogsområdet, där utförda sonderingar som mest uppgått till ca 3 m djup. Här utgörs ytskiktet av upp till ca 1 m siltig torrskorpelera med växtdelar. Inom skogsområdet har ingen lera påträffats utan torrskorpeleran underlagras av friktionsjord (huvudsakligen grusig siltig sand) ovan fast botten eller berg. I anslutning till de i området förekommande berghällarna går friktionsjorden i dagen Grundvatten Inga registreringar av grundvattenytan har gjorts i samband med utförda fältundersökningar. Inom åkermark bedöms dock grundvattenytan generellt ligga ca 1-2 m under befintlig markyta, vilket ungefär motsvarar underkant torrskorpelera. Inom skogsområdet (som ej berörs av berg) bedöms grundvattenytan generellt ligga ca 1 m under befintlig markyta. Grundvattenytan bedöms dock vara starkt årstids- och nederbördsberoende. 5 Radonundersökning Markundersökning med avseende på naturlig radioaktivitet och radonrisk vid Brinketorp etapp 2 har utförts av Janowa Konsult under mars Resultatet av undersökningen redovisas i rapport i bilaga 2. 6 Rekommendationer för grundläggning Grundläggningsförhållandena i det undersökta området bedöms som goda för planerad verksamhet. Friliggande villor (i ett plan) samt genomfartsvägar bedöms kunna grundläggas direkt i mark efter urgrävning av organisk jord, alternativt direkt på plansprängt berg. Eventuella större och sättningskänsliga byggnader grundläggs på plintar (pålar kan bli aktuellt där djupet till fast botten är större än 3 m). För all grundläggning gäller att organisk jord i ytan skall grävas bort i området för anläggningen. Tillkommande laster i samband med nybyggnation bedöms ge upphov till ringa sättningar i området förutsatt att inga stora uppfyllnader utförs. Inom planområdet förekommer en del berg i dagen eller ytligt berg, främst inom skogsområdet. Jordmäktigheten kan lokalt variera kraftigt, vilket måste beaktas vid grundläggnings- och schaktningsarbeten i området. Jordlagren inom området innehåller siltigt material, vilket är flytbenäget vid vattenmättnad. Tillrinnande yt- och grundvattenvatten skall omhändertas så att grundläggningen kan ske i torrhet. Schakter skall hållas läns så att erosion och uppmjukning av schaktbotten ej Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 5 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

7 HJ uppstår. Schakter och slänter med flytbenäget material som kan komma att utsättas för erosion p.g.a. nederbörd skall skyddas med ex. presenningar. Grundläggningsarbeten (ex. schaktning och eventuell sprängning) skall utföras så att inte skadliga deformationer uppstår i intilliggande anläggningar och ledningar. I samband med kommande projekteringsskeden skall kompletterande geotekniska utredningar (och undersökningar) utföras för slutligt val av grundläggningsförfarande och nivåsättning. Denna utredning baseras på förutsättningar (nivåer, marknyttjande, nybyggnation etc.) beskrivet i detta PM. Om förändringar i framtiden blir aktuellt måste grundläggningssituationen åter beaktas. Göteborg SWECO VBB, Geoteknik Daniel Hägerstrand Urban Högsta Brinketorp, etapp 2 Geoteknisk undersökning för detaljplan PM Geoteknik 6 (6) Uppdrag ; dhag p:\2321\ brinketorp, vänersborg\16 text\pm_geoteknik-brinketorp 2.doc

8 Bilaga 1

9 Laboratorieundersökning Projekt: Brinketorp Etapp 2, Vänersborg Laboratoriearbete: E Smlatic Labarbete, datum: Fältundersökningar: H Alfredson Fältutrustning: Skr Fältarbete, datum: Punkt 0701 Djup (m) Benämning 0,0 svart brun något grusig mullhaltig siltig 0,2 SAND, med växtdelar 23 0,2 brun något grusig siltig FINSAND, med 1,0 växtdelar 35 1,0 1,7 brun något grusig siltig FINSAND 31 Vattenkvot (W) % Konflytgrän s (W L ) % Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlighetsklass Anm. Vägverket Konsult Edsvägen 1C Vänersborg Tel

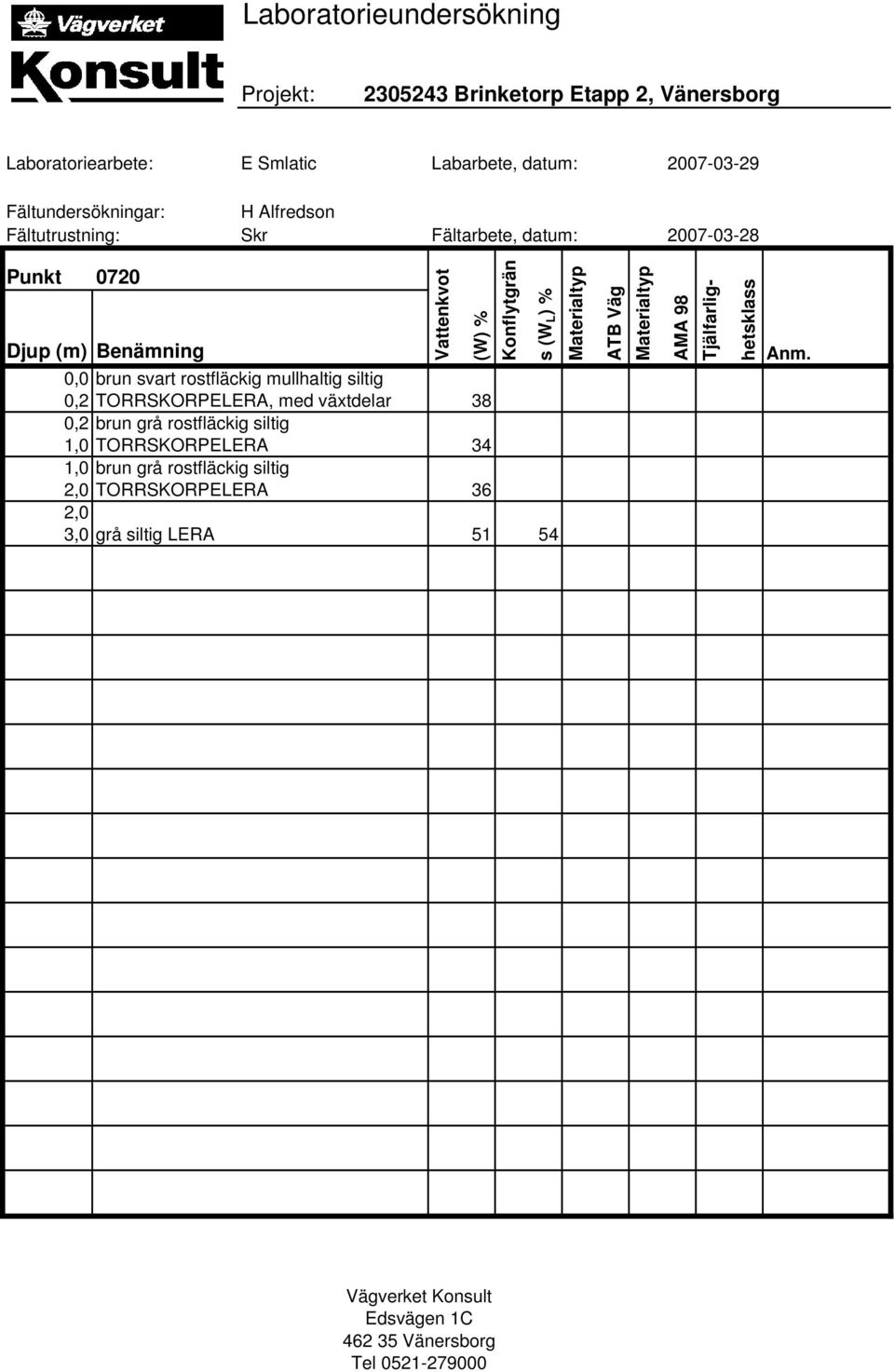

10 Laboratorieundersökning Projekt: Brinketorp Etapp 2, Vänersborg Laboratoriearbete: E Smlatic Labarbete, datum: Fältundersökningar: H Alfredson Fältutrustning: Skr Fältarbete, datum: Punkt 0720 Djup (m) Benämning 0,0 brun svart rostfläckig mullhaltig siltig 0,2 TORRSKORPELERA, med växtdelar 38 0,2 brun grå rostfläckig siltig 1,0 TORRSKORPELERA 34 1,0 brun grå rostfläckig siltig 2,0 TORRSKORPELERA 36 2,0 3,0 grå siltig LERA Vattenkvot (W) % Konflytgrän s (W L ) % Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlighetsklass Anm. Vägverket Konsult Edsvägen 1C Vänersborg Tel

11 Bilaga 2

12

13

14

15

16 Ritningar

17

18
