1 PM - Geoteknik Sörskogen 5:1 avdelning 2 Skara Kommun Revidering A Kompletterande radonmätning utförd Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Emil Svahn, Johan Ericsson Mitta AB Rådmansgatan Skövde

2 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GEOHYDROLOGI TJÄLFARLIGHET RADON LOKALT OMHÄNDERTAGANDE AV GRUNDVATTEN (LOD) SÄTTNINGAR STABILITET GRUNDLÄGGNING SCHAKTNING GEOTEKNISKA REKOMMENDATIONER... 8 BILAGOR (8)

3 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A UPPDRAG Mitta AB har av Lars Olén fått i uppdrag att utföra en översiktlig geoteknisk undersökning på fastigheten Sörskogen 5:1 avdelning 2 i Skara. Syftet med undersökningen var att utreda de geotekniska förhållandena inför planerad byggnation av bostäder på fastigheten. 2 ORIENTERING Undersökningsområdet omfattar en yta om drygt 3 hektar och är beläget ca 2 km söder om centrala Skara. Vid undersökningstillfället var läget för planerad byggnation ännu ej fastställt, de undersökta punkternas lägen framgår av bifogad ritning G1. 3 (8)

4 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Jonas Nilsson, Mitta. Den består av följande undersökningar: 8 st trycksonderingspunkter (borrvagn typ Geotech) Tagning av störda jordprov med skruvborr i 8 punkter Montering av 2 st grundvattenrör Montering av 2 st radonprov (ROAC-detektorer) Registrering av vattenytor Inmätning av borrpunkterna har utförts i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på Mittas geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, tjälfarlighetsklass, materialtyp, och vattenkvot. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G1-G2 samt i provtabell och radonrapport. 4 MARKFÖRHÅLLANDEN Det undersökta området är beläget ca 2 km norr om centrala Skara och utgörs av nyligen avverkad skogsmark. Området är relativt plant och sluttar lätt åt norr, de avvägda nivåerna vid borrhålen varierade mellan +116,4 och +118,1. Jorden består under ytskiktet huvudsakligen av friktionsjord som via morän vilar på för utförda sonderingar fast botten troligen fast lagrad morän, sten, block eller berg. Utdrag ur SGU:s jordartskarta 4 (8)

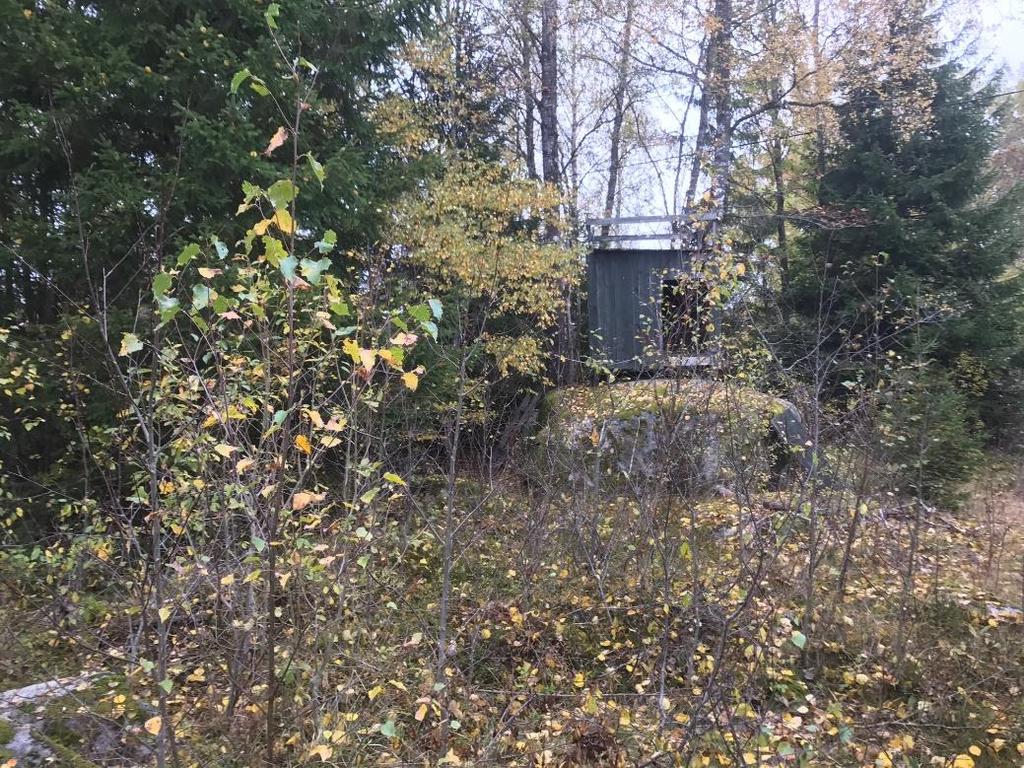

5 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A Ytskiktet består inom området av vegetation eller mulljord ner till 0,1-0,4 meter. Direkt under ytskiktet påträffades i borrhål mullhaltig siltig sand och i borrhål 5 mullhaltig, blockig, siltig, lerig sand ner till 0,4 meter. Härunder följer siltig lera ner till 0,8-2,0 meter. Leran är överst utbildad som torrskorpa och bedöms som halvfast fast lagrad. I borrhål 1 och 4 påträffades ingen lera. Underliggande friktionsjord utgörs överst huvudsakligen av sand och övergår på djupet till siltig sandmorän. Underliggande friktionsjord bedöms som fast lagrad. Det bör beaktas att jorden inom området innehåller rikligt med sten och block. Inom delar av området har även berg i dagen påträffats. Utförda sonderingars nedträningsdjup varierade inom området mellan 1,0 och 2,4 meter. Stort ytblock inom området 5 (8)

6 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A GEOHYDROLOGI Grundvattenytan är genomgående ytlig inom området, vid undersökningstillfället uppmättes vattenytor/grundvattenytor enligt tabell nedan: Borrhål Vattenytor Plushöjd Mumy BH1 +117,3 0,8m BH2 +115,0 1,5m BH3 +115,5 0,8m BH5 +116,1 0,5m BH6 +116,1 0,3m BH7 +116,0 0,5m Grundvattenytor BH4 +115,4 1,4m BH8 +117,0 0,4m 6 TJÄLFARLIGHET Den siltiga leran bedöms tillhöra tjälfarlighetsklass 4 och materialtyp 5A medan friktionsjorden inom området bedöms huvudsakligen tillhöra tjälfarlighetsklass 3 och materialtyp 4A enligt AMA Anläggning. 7 RADON Radonmätning har utförts i fyra punkter med s.k. ROAC detektorer. Mätvärdena uppgår till 24, 5, 1 resp. 1 kbq/m 3. Mätningen som gav 24 kbq/m 3 var skadad av fukt och avviker kraftigt från övriga mätvärden. Vi väljer därför att bortse från detta mätvärde. Detta innebär att marken skall klassas som lågradonmark (se även bilaga 4). Vilket betyder att inga radonskyddande åtgärder krävs. 8 LOKALT OMHÄNDERTAGANDE AV GRUNDVATTEN (LOD) Med hänsyn till det ringa jorddjupet, den relativt ytliga grundvattennivån samt jordens sammansättning inom området bedöms LOD genom infiltration som mindre lämpligt. Ytligt och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara bättre alternativ. 6 (8)

7 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A SÄTTNINGAR Ingen sättningsundersökning har utförts. Lerans fasthet samt de låga vattenkvoterna tyder på att leran är överkonsoliderad. Med hänsyn till planerad byggnation samt de ringa lerdjupen inom området bedöms risken för betydande sättningar som mycket liten. 10 STABILITET Det bedöms ej föreligga några stabilitetsproblem inom området. 11 GRUNDLÄGGNING Grundläggning för byggnader lättare byggnader kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 70 kpa i nuvarande markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. 12 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det delvis kommer att bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Schaktning i lera kan ske med slänt i lutning 1:1 till 3,0 m djup vid belastning på markytan intill schaktet med 20 kpa (dock ej närmare släntkrön än 1 m). Schakter på mindre yta, t ex för plintar och ledningar kan eventuellt ske till större djup än de ovan angivna och får då beräknas för varje enskilt fall. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 7 (8)

8 Sörskogen 5:1 avdelning 2 Skara Kommun Rev A GEOTEKNISKA REKOMMENDATIONER Det bör beaktas att undersökningen är översiktlig. Inför byggnation kan detaljerade undersökningar krävas inom de delar där lera har påträffats. Mitta Geoteknik Vatten & Miljö Skövde Emil Svahn Johan Ericsson BILAGOR Bilaga 1 Ritning G1 (Borrplan) Bilaga 2 Ritning G2 (Sektioner) Bilaga 3 Provtabell Bilaga 4 Radonrapport Bilaga 5 SGF:s Beteckningsblad 8 (8)

9

10
