1 PM Geoteknik Käpplunda gruva Förlängning av skidbacken i dagbrottet Skövde Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Granskad av: Peter Nilsson, Emil Svahn Johan Ericsson

2 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik Innehåll 1 UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR Tidigare Undersökningar Fältundersökning MARKFÖRHÅLLANDEN GEOHYDROLOGI TJÄLFARLIGHET GRUNDLÄGGNING SCHAKTNING FYLLNINGAR AVVATTNING BILAGOR (11)

3 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik Administrativa uppgifter Beställare: Skövde kommun Sektor Service/ Fastighetsavdelningen Stadshuset Fredsgatan 4 Kontaktperson Peter Sundell Konsult: BG&M Konsult AB Rådmansgatan Skövde Uppdragsledare: Peter Nilsson Handläggare: Peter Nilsson, Emil Svahn 3 (11)

4 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik UPPDRAG BGM, BG&M Konsult AB har av Skövde Kommun fått i uppdrag att utreda de geotekniska förutsättningarna inför förlängning av den befintliga slalombacken. Man planerar att förlänga slalombacken ca 400 meter ner mot Dalvägen. Vid undersökningstillfället var den exakta sträckningen ännu ej fastställd, de undersökta punkternas lägen finns redovisade på bifogad ritning G1. 2 ORIENTERING Käpplunda gruva är belägen vid foten av berget Billingens östra sluttning. Området är beläget i västra delen av Skövde tätort och gränsar åt väster mot den befintliga skidbacken och åt öster mot Dalvägen, i övriga väderstreck gränsar området mot befintlig bostadsbebyggelse. 3 GEOTEKNISKA UNDERSÖKNINGAR Tidigare Undersökningar BGAB utförde under 2001 en översiktlig geoteknisk undersökning inom del av området, borrpunkterna har lagts in i detta PM. Tyrèns AB utförde under 2003 en hydrogeologisk och miljöteknisk undersökning inom området. Sweco AB utförde under 2007 en utredning avseende utfyllnad av dagbrottet med rödfyr från intilliggande Käpplunda Gärde Fältundersökning Fältundersökningen genomfördes av Emil Svahn samt Rebecca Friberg, BGM. Den består av följande undersökningar: 10 st provgropsgrävningar Registrering av vattenytor Inmätning av provgroparna har utförts med GPS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har okulärt klassificerats gällande jordart, tjälfarlighetsklass samt materialtyp. Resultatet av fältundersökningen framgår av bifogade ritningar G1 G2 samt i provtabell. 4 MARKFÖRHÅLLANDEN Området är beläget vid Billingens östra fot, i västra delen av Skövde tätort. Marken inom norra delen av området utgörs till största delen av ängsmark. En tunnel med branta klippväggar leder fram till gruvans mynning från Dalvägen. Vid gruvans öppning mynnar en ca 80 m lång 4 (11)

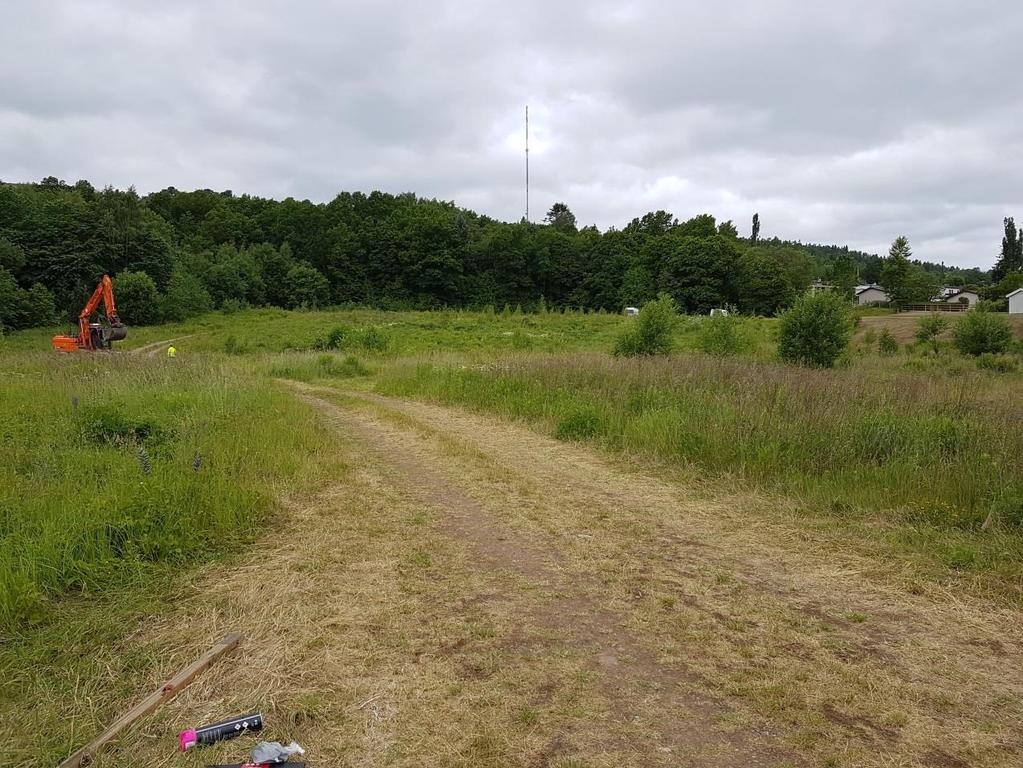

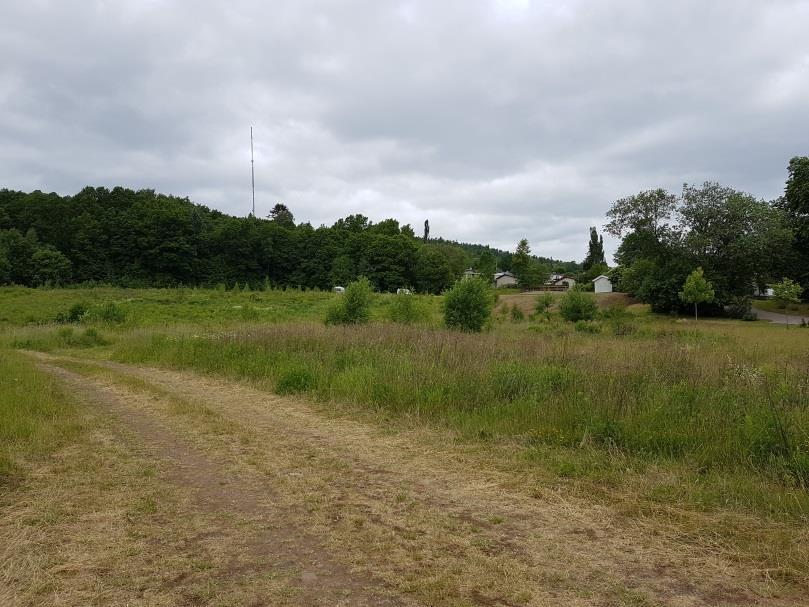

5 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik tunnel in i berget. Ingången till gruvan är idag plomberad med betong. I södra delen av området löper en väg upp mot befintlig skidbacke. Gruvan är belägen på Billingens östsida. Själva gruvområdet är kraftigt kuperat. Själva infartsvägen till gruvan befinner sig på +153 möh och dagbrottets högsta kant på +177 möh där naturlig sluttning börjar. På vardera sidan om infartsvägen till gruvan finns utfyllnader med en topphöjd på ca +160 möh. Nord/nordöst om infartsvägen till gruvan finns ett stort utfyllnadsområde där höjderna varierar mellan ca möh. Jorden består under ytskiktet huvudsakligen av fyllning av varierande slag som direkt eller via skikt av friktionsjord och morän vilar på kalkstensberget. Det bör beaktas att jorden inom området innehåller rikligt med skiffer, både inom fyllningen och i den naturligt lagrade jorden. Utfyllt område i norra delen 5 (11)

6 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik Ingång gruva Figur 1, utdrag ifrån SGU s jordkarta. Ungefärligt område är markerat med rektangel. Delområde A Ytskiktet bestod i provgroparna 104, 105 samt 106 av fyllning innehållande mulljord, sten, grus, silt och sand ner till ett djup varierande mellan 0,4-0,6 meter. I borrhål 107 bestod ytskiktet av fyllning innehållande sten, grus, silt och sand ner till 0,8m. I provgroparna 104 och 105 består underliggande fyllning av mulljord, sten, grus, silt och sand ner till djupet 3,0-4,0m. I borrhål 106 bestod underliggande fyllning av block, sten grus silt och sand och i borrhål 107 av sten, grus silt och sand varvat med rikligt av asfalt. Fyllningen innehåller även block, kompostmaterial trärester och betong mm. Kompostmaterialet har enligt uppgift i den södra kanten av delområdet. 6 (11)

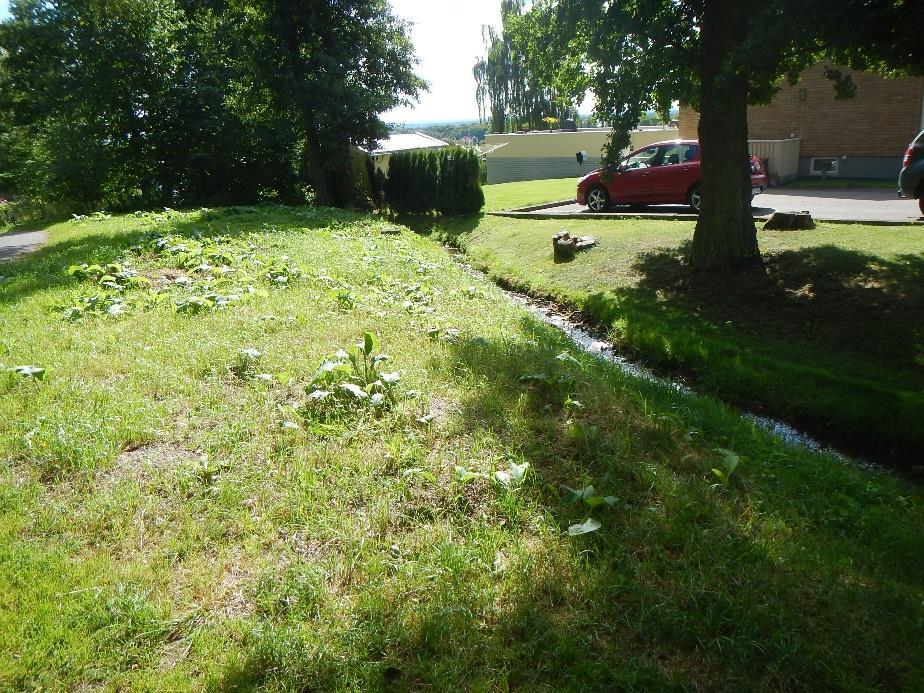

7 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik I provgrop 107 påträffades ett större betongfundament på 2,7 meters djup. Delområde B Jorden består överst här av fyllning innehållande mulljord block, sten, grus, silt och sand till ett stort djup. Delområde C Ytskiktet bestod i borrhål 108, 109 och 110 av vegetation ner till djupet 0,1-0,2 meter. Underliggande fyllning består av block, sten, grus, silt och sand ner till ett djup varierande mellan 0,8-1,8 meter. Härunder följer naturligt lagrad friktionsjord som överst består av blockig stenig grusig siltig sand, härunder följer sandig morän. I provgrop 110 påträffades block eller berg på djupet 2,7 meter. I provgrop 103 bestod ytskiktet av fyllning innehållande mulljord, grus, silt och sand ner till 0,3m djup. Härunder följer fyllning innehållande block, sten, grus, silt och sand. Underliggande naturlig jord består av stenig blockig grusig sand troligen morän. På djupet 1,6 meter påträffades block eller berg. I tidigare undersökning har rödfyr påträffats i punkten B6. 5 GEOHYDROLOGI Vid undersökningstillfället påträffades inget vatten i provgroparna. Från sluttningen ovanför Käpplunda Gruva ansluter en bäck från norra sidan av slalombacken och rinner ut över kanten in i dagbrottet i dess nordvästra del. Här har utfyllnad (enligt uppgift av entreprenör) utförts med grövre material för att skapa en infiltration. Denna bäck avvattnar delar av Billingehusområdet. Bäck i södra delen av området 7 (11)

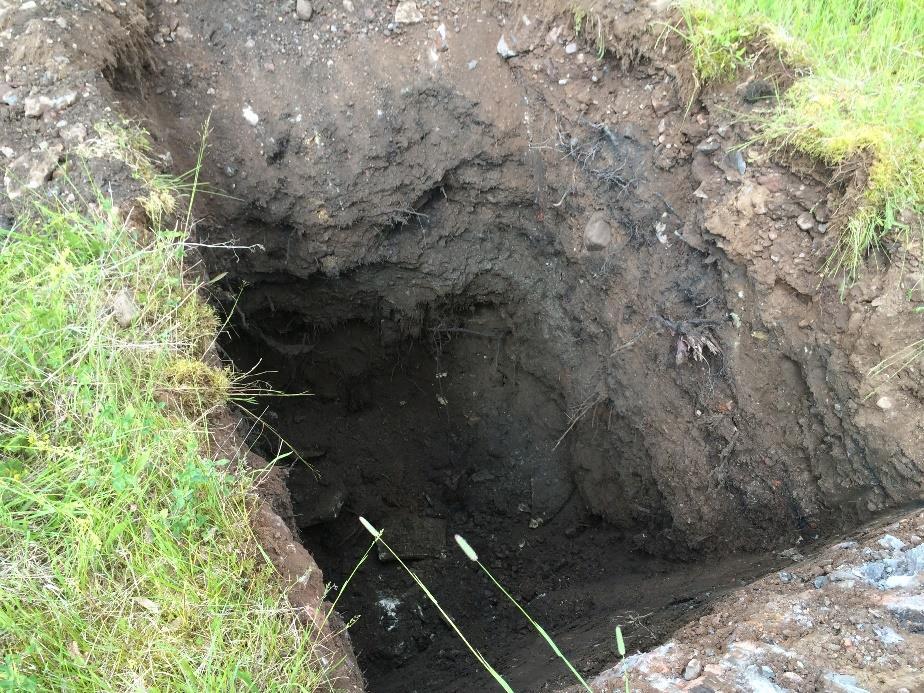

8 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik Även i södra delen av området finns en bäck som avvattnar del Billingehusområdet, denna bäck är kulverterad ner till bäck öster om Käpplunda Park. 6 TJÄLFARLIGHET Den naturligt lagrade jorden bedöms generellt tillhöra tjälfarlighetsklass 3 och materialtyp 4A enligt AMA Anläggning. 7 GRUNDLÄGGNING Delområde A Grundläggning av byggnader inom detta område bedöms som olämpligt på grund av innehållet av organiskt material i jorden. Provgrop 105, fyllningen innehåller rikligt med organiskt material Delområde B Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på en förstärkning av krossmaterial (där jord innehållande organiskt material grävs ur till cirka 3 m djup). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 80 kpa i befintlig markyta. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Delområde C Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt 8 (11)

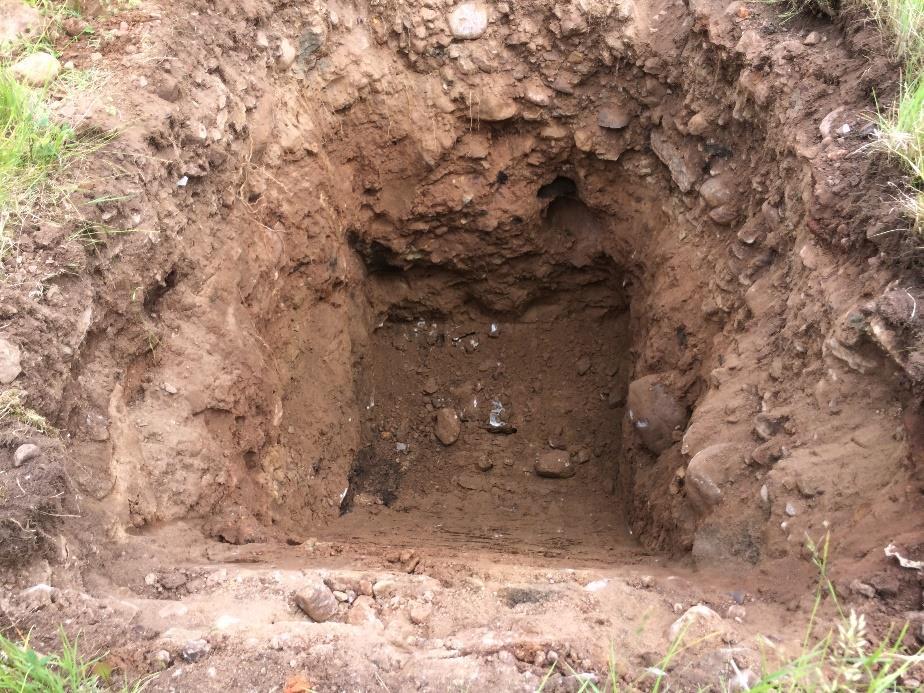

9 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 150 kpa i befintlig markyta. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Provgrop SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det delvis kommer att bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 9 FYLLNINGAR Fyllning inom området skall utföras i enlighet med AnläggningsAMA. Påträffade massor i samband med schaktarbeten innehållande rödfyr bör placeras i dagbrottets västligaste del. 9 (11)

10 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik AVVATTNING Ett förlag för avvattning av den norra bäcken finns angiven i nedanstående principskiss. Ett bräddavlopp anläggs ner till befintligt dagvattensystem i Dalvägen för att minska befintlig infiltration som idag sker ner till dagbrottets botten där den gamla betongstationen var placerad. BGM, Konsult AB Skövde Peter Nilsson Emil Svahn 10 (11)

11 Käpplunda gruva, Förlängning av skidbacke, Skövde kommun PM Geoteknik BILAGOR Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 (Sektioner) Bilaga 3 Ritning M01 (Översikt grundläggningsförslag) Bilaga 4 - Provtabeller Bilaga 5 - SGF:s Beteckningsblad 11 (11)

12 Bygg, Geo, Vatten och Miljö -

13 Bygg, Geo, Vatten och Miljö -

14 Bygg, Geo, Vatten och Miljö -

15 Bilaga 2 Rådmansgatan Skövde Käpplunda Gruva Jordart- och provtagningstabell Sammanställning av fältanteckningar resultat för jord Fältarbete: R. F & E. S Analys *1 Provpunkt Djup [m] Jordartsbenämning Metaller Olja PAH 16 PCB Anmärkning/fältnotering PG101 0,0-0,2 Mörkbrun FYLLNING / mulljord sten grus silt sand / Alunskiffer 0,2-0,6 Grå FYLLNING / sten grus siltig sand / Rikligt med skiffer 0,6-1,0 Gråsvart FYLLNING / sten grus silt sand / X X Rikligt med skiffer PG102 0,0-0,4 Mörkbrun FYLLNING / mulljord sten grus silt sand / X Alunskiffer 0,4-0,6 Mörkbrun / FYLLNING / sten grus silt sand / Alunskiffer PG103 0,0-0,3 Mörkbrun / FYLLNING / mulljord grus silt sand / 0,3-0,6 Brun FYLLNING / block sten grus silt sand / Rikligt med skiffer 0,6-1,6 Brun stenig blockig grusig SAND Rikligt med skiffer 1,6 Block / Berg Stora block från 0,3 m PG104 0,0-0,6 Mörkbrun FYLLNING / mulljord sten grus sand / 0,6-1,0 Svart FYLLNING / mulljord sten grus silt sand / Troligen kompostmtrl 1,0-4,0 Mörkbrun FYLLNING / mulljord sten grus silt sand / Troligen kompostmtrl Fyllning innehåller asfalt, alunskiffer, tegel, betongfundament, trärester m. m PG105 0,0-0,5 Mörkbrun FYLLNING / mulljord sten grus silt sand / Alunskiffer 0,5-3,0 Brunsvart FYLLNING / mulljord block sten silt grus sand / Fyllningen innehåller tegel, växtrester, trärester, betongfundament Troligen kompostmtrl. Innehåller alunskiffer. Samlingsprov X PG106 0,0-0,4 Mörkbrun FYLLNING / mulljord sten grus silt sand / 0,4-1,0 Brun FYLLNING / sten grus silt sand / Asfalt, tegel, alunskiffer, glas 1,0-2,4 Brun FYLLNING / silt block sten grus sand / Tegel, glas, plast, betong Samlingsprov X PG107 0,0-0,8 Brunsvart FYLLNING / sten grus silt sand / Asfalt 0,8-1,2 Brun/grå FYLLNING / grus / Bärlager 1,2-2,3 Brunsvart FYLLNING / sten grus silt sand / Asfalt 2,3-2,7 Grå FYLLNING / grus sand / 2,7- Betongfundament Asfaltsprov uttaget ca 1,5 mumy X Not: Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM. *1 Genomförda analyser markeras med X.

16 Bilaga 2 Rådmansgatan Skövde Käpplunda Gruva Jordart- och provtagningstabell Sammanställning av fältanteckningar resultat för jord Fältarbete: R. F & E. S Analys *1 Provpunkt Djup [m] Jordartsbenämning Metaller Olja PAH 16 PCB Anmärkning/fältnotering PG108 0,0-0,2 Vegetation 0,2-1,8 Brun FYLLNING / block sten grus silt sand / Rikligt med alunskiffer 1,8-3,6 Brun blockig stenig grusig siltig SAND Ev siltmorän Rikligt med skiffer i jorden Oljelukt från morän PG109 PG110 0,0-0,2 Vegetation 0,2-1,2 Brun FYLLNING / block sten grus silt sand / 1,2-2,5 Mörkbrun blockig stenig grusig siltig SAND Rikligt med alunskiffer 2,5-3,0 Brun siltig sandmorän Rikligt med alunskiffer Stora skifferblock Mkt små mängder rödfyr prov uttaget på ca 1,0 mumy 0,0-0,1 Vegetation 0,1-0,8 Mörkbrun FYLLNING / block sten grus silt sand / Rikligt med alunskiffer 0,8-2,7 Brun blockig stenig grusig siltig SAND Rikligt med alunskiffer 2,7 Block eller kalkberg Samlingsprov X X Not: Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM. *1 Genomförda analyser markeras med X.

17 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

18 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

19 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

20 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

21 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

22 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

23 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

24 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

25 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

26 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

27 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

28 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar
