1 HÄLLBACKEN ETAPP 3 Geoteknisk deklaration Fastighet 1:199 Framställd för: Luleå kommun RAPPORT Uppdragsnummer:

2 Innehållsförteckning 1.0 ALLMÄNT UTFÖRDA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLLANDEN REKOMMENDATIONER Allmänt Husgrundläggning Dränering Järnutfällningar Markytor och hårdgjorda ytor Radon Schaktarbeten GEOTEKNISK KONTROLL... 3 BILAGOR BILAGA A Plan och sektion Uppdragsnummer i

3 1.0 ALLMÄNT Föreliggande rapport är en geoteknisk deklaration för Hällbacken, etapp 3, fastighet 1:199. Hällbacken ligger norr om Sinksundet och Björsbyfjärden ca 6 km norr om Luleå centrum. Området avgränsas i söder av Björsbyvägen och i väster av Bensbyvägen. Inom området för etapp 3 planeras nybyggnation av ett villaområde. Hällbacken etapp 3 utgörs huvudsakligen av tall- och granskog. Marknivåerna varierar mellan ca +25 och +40, med högre belägna punkter i nordväst. Markytan faller svagt mot Hällbackens huvudgata i sydöst. Generellt består marken främst av siltig sandig morän, som delvis är blockig. Block och berg i dagen förekommer i de högre belägna områdena i norr, samt mellan lokalgatorna 4 och 5 i den centrala delen av området. Grundvattenförhållanden i Hällbacken etapp 3 har tidigare undersökts av Tyréns. Undersökningen visar att grundvattenytan i området generellt ligger högt. Nivån på grundvattnet uppmättes till ca 1,7 m under markytan i de centrala delarna i området. Djupet till grundvattenytan avtar mot lägre partier i terrängen där mäktigheten av det svallade ytskiktet avtar och grundvattnet bromsas upp av tätare morän. Vid den norra tomtraden (fastigheter 1:195 1:202) ligger grundvattnet mindre än en meter under markytan. (Hällbacken etapp 3, PM hydrogeologi, översiktlig beskrivning, Tyréns 2011). 2.0 UTFÖRDA UNDERSÖKNINGAR Viktsondering och skruvprovtagning med jordartsklassificering av upptagna prover har utförts i angränsande tomter. På fastigheten saknas undersökningen på grund av för blöta markförhållanden vid tidpunkten för fältundersökningarna. Material från tidigare undersökningar i området har inarbetats i denna rapport. 3.0 GEOTEKNISKA FÖRHÅLLANDEN Inom angränsande fastigheter utgörs marken av ett ytskikt av torv eller sand, som vilar på ett lager grusig sand och siltig sandmorän. Djup till berg uppskattas till 3 4 m. 4.0 REKOMMENDATIONER 4.1 Allmänt Planerad bostadstyp är villa i 1 2 plan utan källare. Med rådande geotekniska förhållanden föreslås planerad byggnad utföras i geoteknisk klass 1, GK Husgrundläggning Med hänsyn till den höga grundvattenytan i området rekommenderas generellt hög grundläggningsnivå av byggnader samt förstärkt dräneringslager. Grundläggning med sk torpargrund bör erfarenhetsmässigt undvikas pga potentiella framtida fuktproblem. Hus med källare skall ej uppföras på aktuell fastighet. Uppdragsnummer

4 Följande grundläggningssätt rekommenderas för aktuell fastighet: Kantförstyvad platta på mark. Grundläggning bör ske på packad fyllning av friktionsjord direkt på den grusiga sanden. Dimensionerande grundpåkänningar vid plattgrundläggning bör ej överstiga 50 kpa. Tjälisolering bör läggas ut runt byggnadens hörn samt under kalla byggnadsdelars golv. Vegetationsavtäckning och bortschaktning av mulljord skall utföras under hela byggnaden. Fyllning och packning för byggnaden skall utföras med materialtyp 1 eller 2 enligt tabell CE/1 och CE/4 i Anläggnings AMA Dränering Vid grundläggning med plintar rekommenderas dräneringsledningar runt byggnaden för att hålla bjälklaget torrt. En geotextil bör läggas under det dränerande och kapillärbrytande skiktet. Vid grundläggning med kantförstyvad platta bör dräneringsåtgärd utföras i form av dräneringsledningar runt byggnaden samt dränerande och kapillärbrytande skikt under och runt byggnad enligt kapitel CEF i Anläggnings AMA Järnutfällningar Aktuell fastighet ligger inom ett riskområde för järnhydroxidutfällning i dräneringsvatten vilket bör beaktas vid anläggning av dräneringsledningar. Utfällning av järnhydroxid i dräneringssystemet kan leda till igensättning av dräneringen och att den till slut upphör att fungera. För att förhindra igensättning av dräneringsledningar föreslås dämd dränering. Alternativt kan nedbrytbart organiskt material, t e x sågspån läggas i kring dräneringsledningar. 4.5 Markytor och hårdgjorda ytor Terrassmaterial till överbyggnader för hårdgjorda ytor t.ex. infarter bör hänföras till materialtyp 2/3B och tjälfarlighetsklass 1/2 enligt tabell CE/1 i Anläggnings AMA13. Siltjord är tjälfarlig vilket bör beaktas vid dimensionering av hårdgjorda ytor. Deformationskänsliga ytor t.ex. garageuppfarter och entréer bör tjälisoleras alternativt anläggas med erforderlig höjd på överbyggnad för att hindra tjälnedträngning och lyftning. Fyllning och packning skall utföras enligt tabell CE/3 i Anläggnings AMA Radon Markradonhalten har tidigare undersökts av MRM med hjälp av fyra radonburkar som installerades i Hällbacken, etapp 1 och etapp 2 under januari/februari Analysen visade att radonhalten ligger mellan 2 8 kbq/m 3, vilket ligger under gränsvärdet på 10 kbq/m 3 som klassificeras som låg radonhalt. Enligt Statens planverk rapport 59:1982 behövs inga radonskyddande åtgärder för nybyggnation i lågradonmark. 4.7 Schaktarbeten Den sandiga silten och den sandig siltmoränen är flytbenägen under bearbetning vid vattenöverskott vilket bör beaktas vid schaktarbeten under grundvattenytan samt nederbörds- och snösmältningsperioder. Schaktarbeten bör därför koncentreras till torra perioder för att undvika flytjordsproblem. Risk för bottenuppluckring finns vid djupare schakter. Uppdragsnummer

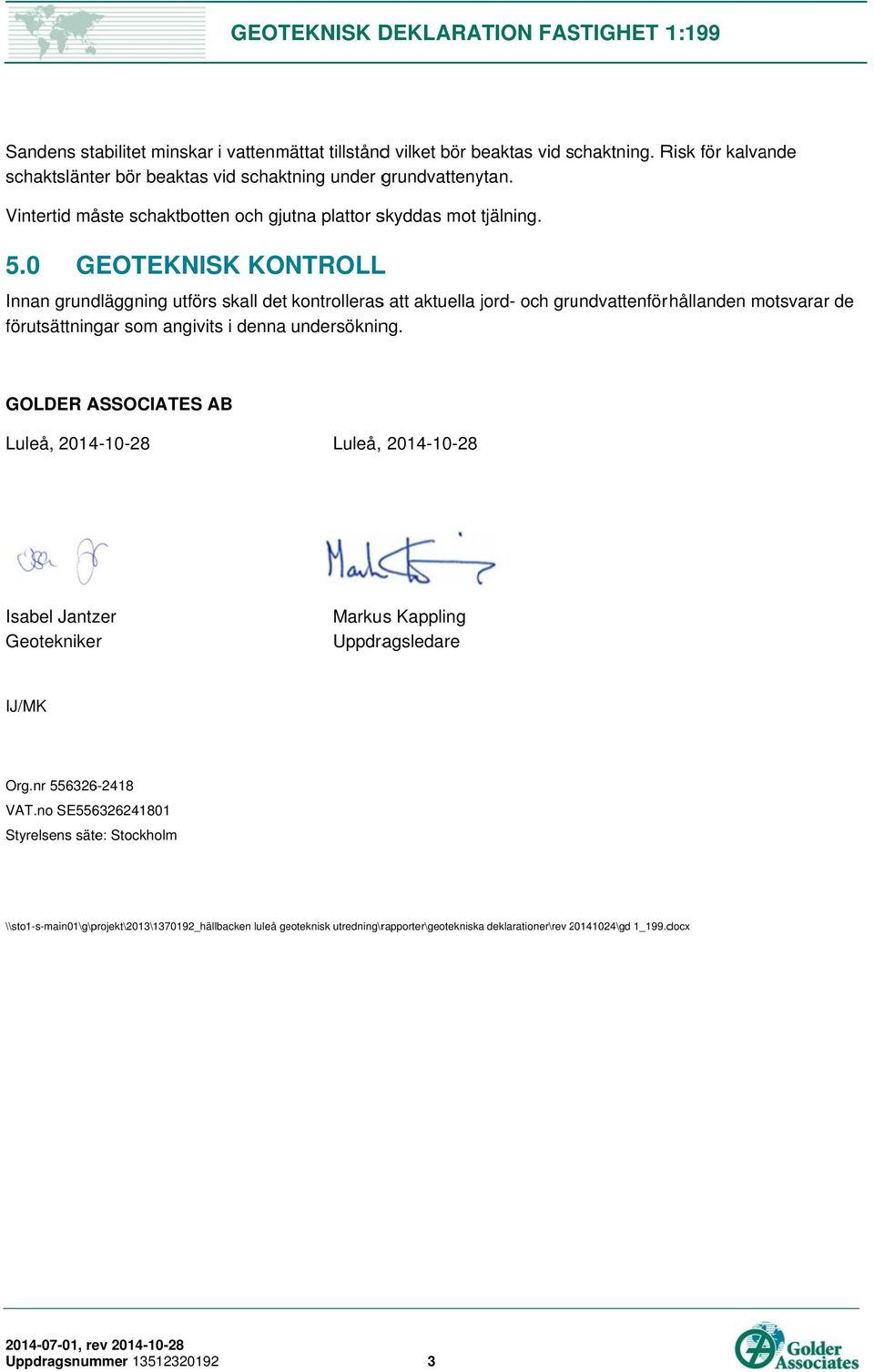

5 Sandens stabilitet minskar i vattenmättat tillståndd vilket bör beaktas vid schaktning. Risk för kalvande schaktslänter bör beaktas vid schaktning under grundvattenytan. Vintertid måste schaktbotten och gjutna plattor skyddas mot tjälning. 5.0 GEOTEKNISK KONTROLLL Innan grundläggning utförs skall det kontrollerass att aktuella jord- och grundvattenförhållanden motsvarar de förutsättningar som angivits i denna undersökning. GOLDER ASSOCIATESS AB Luleå, Luleå, Isabel Jantzer Geotekniker Markus Kappling Uppdragsledare IJ/MK Org.nr VAT.no SE Styrelsens säte: Stockholm \\sto1-s-main01\g\projekt\2013\ _hällbacken luleå geoteknisk utredning\rapporter\geotekniska deklarationer\rev \gd 2 1_199.docx Uppdragsnummer
