1 PLANERINGSUNDERLAG GEOTEKNIK ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING FÖR DETALJPLAN TRANSVAL 14:108, KRISTIANSTAD KOMMUN UPPRÄTTAD: Upprättad av Granskad av Godkänd av Hans Wennerberg Fredrik Griwell Hans Wennerberg

2 Innehållsförteckning 1 Uppdrag Underlag Objektsbeskrivning Geotekniska förhållanden... 4 Topografi och vegetation... 4 Jordlager... 4 Tjälfarlighet... 4 Schaktbarhet... 4 Stabilitet och sättningar Hydrogeologiska förhållanden Miljötekniska förhållanden... 5 Radon Geotekniska bedömningar och rekommendationer... 6 Grundläggning... 6 Ledningar... 6 Dagvattenmagasin och LOD... 6 Gator... 6 Byggnader... 6 Avvattning... 7 Schaktning... 7 Grundvattensänkning... 7 Fyllning och packning Fortsatta undersökningar (7)

3 1 Uppdrag har på uppdrag av Kristianstad kommun, som underkonsult åt Structor, utfört en geoteknisk undersökning och utredning för framtida exploateringsområde på fastigheten Transval 14:108 i Kristianstad kommun, se Figur 1. Figur 1 Översiktskarta. Ungefärligt undersökt område är markerat med svart symbol. Källa: hitta.se Syftet med undersökningen är att översiktligt klargöra de geotekniska förutsättningarna för framtida exploateringsområde samt klargöra förutsättningarna för LOD (lokalt omhändertagande av dagvatten) samt annan möjlig dagvattenhantering. Denna PM avser översiktlig beskrivning av de geotekniska förutsättningarna inom aktuellt område samt rekommendationer inför fortsatt planering och projektering. För undersökningen har bostadshus om 1-1,5 plan samt dagvattenmagasin förutsatts. Exakt placering och utformning av byggnader och övriga anläggningar är inte fastställda i nuläget, varför undersökningsresultaten inte kan användas för dimensionering av grundläggning. Samtliga nivåer i denna PM avser nivåer i RH 2000 om inget annat anges. 2 Underlag Inom aktuellt projekt har utfört en översiktlig geoteknisk undersökning. Resultaten därifrån redovisas i följande dokument: Markteknisk undersökningsrapport Översiktlig geoteknisk undersökning för detaljplan, Transval 14:108, Kristianstad kommun, upprättad av, daterad. 3 Objektsbeskrivning Aktuellt exploateringsområde ligger vid södra delen av Åhus. Området begränsas i söder av Ripavägen, i öster av Tippvägen, i väster av mindre tillfartsväg till bostadshus/ gård och i norr av ängsmark. 3(7)

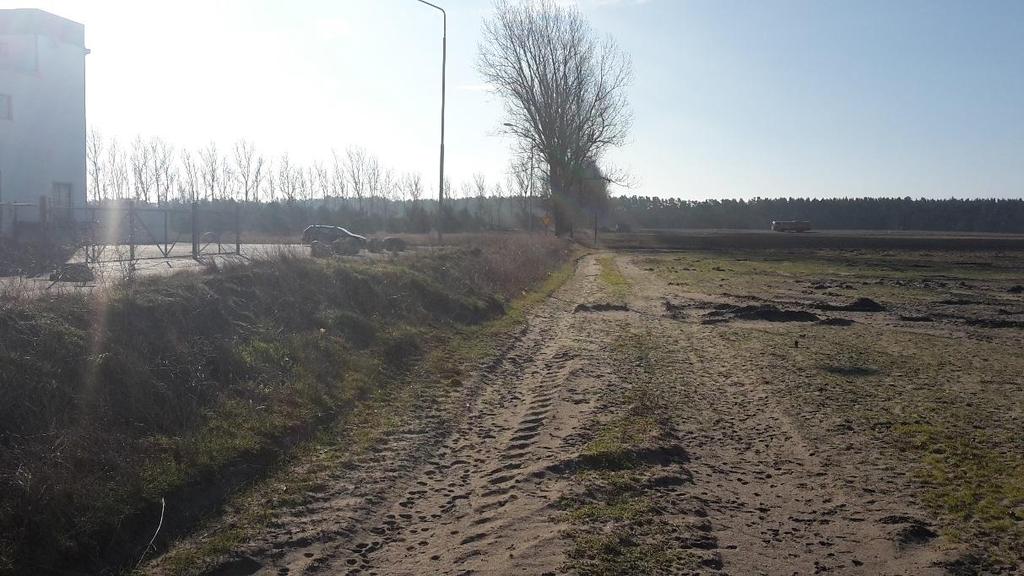

4 4 Geotekniska förhållanden Topografi och vegetation Området är relativt flackt men har en generell lutning mot söder. Marknivån vid utförda geotekniska punkter varierar mellan +4,2 till +6,0. Området utgörs idag till största delen av åkermark. Längst i norr utgörs marken av ängsmark. Jordlager Jordarna utgörs, från markytan och nedåt överst av ett sandigt mulljordstäcke. Lagret har en uppmätt mäktighet om mellan 0,3 och 0,6 meter. Mulljorden underlagras av friktionsjord som i huvudsak utgörs av sand. Sanden varierar i kornstorlekssamansättning och utgörs, ställvis, av stenig sand eller siltig sand. CPTu-sondering har, i detta lager, drivits till metodstopp inom intervallen 1,3 4,7 meter under markytan. Skruvprovtagning kunde, i alla punkter utom i 2 stycken, utföras till 5 meter under markytan. I SGUs databas visas att ytjorden består av svallad sand. Norr om området ligger glacifluvialt lagrad sand. Det är troligt att området, innan svallningen skedde, har bestått av samma geologiska formation som i norr. Närmst liggande borrpunkt från SGU (cirka meter nordöst om områdets nordöstra kant) visar friktionsjord med en mäktighet om 18 meter med avslut mot berg. Lagringstätheten i sanden är, i huvudsak, medelfast (5-10 MPa i spetstryck) till fast (10-20 MPa) och endast i vissa fall lös <5 MPa, Tjälfarlighet Den dominerande ytjordarten är sand som tillhör materialtyp 2 och tjälfarlighetsklass 1 enligt AMA Anläggning 13. Schaktbarhet Med utgångspunkt från utförda sonderingar och provtagningar bedöms befintlig sand, siltig sand och stenig sand kunna hänföras till schaktbarhetsklass 2-3. Schaktbarhetsklassificeringen är bedömd enligt system -85, BFR Rapport R130:1985. Stabilitet och sättningar Naturligt lagrad jord har god bärighet. Inga sättningsproblem förväntas för nya byggnader under 1,5 plan ej heller för lokalgator gator eller VA-ledningar. Marknivån kan höjas ca 1 meter utan att bärighetsproblem uppkommer. Det råder inga generella stabilitetsproblem inom området. 5 Hydrogeologiska förhållanden Inom området har 8 stycken grundvattenrör monterats och har lodats 2 gånger vardera med cirka 2 veckors mellanrum. Lägsta uppmätta nivå på vattenytan är +2,4 och den högst noterade nivån inom området är på +3,1. 4(7)

5 Förekommande sandjordar är relativt permeabla dock så ligger grundvattenytan relativt nära markytan. Observera att grundvattennivån varierar beroende på säsong och nederbördsförhållanden. 6 Miljötekniska förhållanden Radon Radonanalysen visar värden inom intervallet 8,5 kbq/m 3-17,0 kbq/m 3 där alla utom en ligger över 10kBq/m 3 vilket är inom det lägre intervallet för normalradonmark. Radonhalten kan dock variera beroende på grundvattenytans läge samt med årstid. Mätvärdena tyder på radonhalter inom den lägsta delen av normalintervallet. Radonhalterna kan vara högre vid annan årstid med lägre grundvattennivå eller efter dränering. Det behövs radonskyddat byggande vid nybyggnation. Se bilaga 2 i MUR. 5(7)

6 7 Geotekniska bedömningar och rekommendationer Grundläggning De geotekniska förhållandena för grundläggning inom området är relativt goda. Det bedöms att normala enbostadshus kan grundläggas på valfritt sätt i mark. Det bedöms även som troligt att flerbostadhus med fler våningsplan bör kunna grundläggas utan speciella förstärkningsåtgärder. Ledningar Grundläggning av planerade ledningar kan utföras utan grundförstärkningar i befintliga naturligt lagrade jordlager under det översta mullhaltiga skiktet. Ledningar skall grundläggas på frostfritt djup. Ledningsbädd ska generellt utföras. Temporär grundvattensänkning kommer kan komma att krävas vid grundläggningsarbetena vid djup större än 1 meter under markytan. Dagvattenmagasin och LOD Beroende på dagvattenmagasinens utformning kan det krävas att de utförs med tätduk för att förhindra inläckande grundvatten. Magasinen ska även i så fall dimensioneras för bottenupplyftning av tätduken. Då grundvattenytan är hög inom området rekommenderas större, grunda magasin framför mindre och djupare grundlagda magasin. Möjligheten till lokalt omhändertagande av dagvatten inom tomtmark bedöms som god på grund av de permeabla jordarna. Gator Befintlig mullhaltig jord ska schaktas bort innan överbyggnad utförs. Överbyggnaden dimensioneras för förekommande terrassmaterial på aktuell del av området. Material som kan bli aktuellt är sand Terrassmaterial Materialtyp Tjälfarlighetsklass Sand 2 1 Tabell 1. Materialtyp och tjälfarlighetsklass för förekommande material inom området enligt AMA Anläggning 13 Byggnader Det bedöms att enklare enbostadshus kan grundläggas på valfritt sätt i naturligt lagrad jord under mulljorden. Allt organiskt material ska utskiftas innan grundläggning. Detaljerade undersökningar måste utföras i detaljprojekteringsskedet för byggnaderna. Kapillärbrytande lager bedöms erfordras mellan naturligt lagrad jord och ny tillförd fyllning under byggnader. 6(7)

7 Avvattning Markytor ska utföras med fall från byggnader. Schaktning Utförda undersökningar visar att jordlagren av sand kan hänföras till schaktbarhetsklass 2-3, se kapitel 4.4. Schaktning bedöms normalt kunna ske med slänt under förutsättning av grundvattenytan ligger, eller är sänkt till, minst 0,5 meter under schaktbotten. Släntlutning för temporära slänter anpassas efter bland annat jordart, väderlek, schaktdjup och närhet till andra anläggningar. Schakta säkert Säkerhet vid schaktning i jord, utgiven av AB Svensk Byggtjänst 2015 kan användas vid planering av schaktarbeten. I allmänhet kan den maximala släntlutningen i sand sättas till 1:1,5 i friktionsjord. Dock ska noteras att jordlagrens orogenes (svallad sand) förmodligen har rundat ingående jordpartiklar varför flackare släntlutning kan bli aktuell. Släntytor måste normalt skyddas mot erosion. Grundvattensänkning Vid schakt ska grundvattnets trycknivå avsänkas minst 0,5 meter under schaktbotten för att undvika bottenuppluckring. Erforderlig temporär grundvattensänkning ska utföras i förväg. Tillfällig avsänkning av grundvattennivån får endast utföras om det är uppenbart att varken allmänna eller enskilda intressen skadas genom erforderlig pumpning. I annat fall krävs tillstånd enligt miljöbalken. Fyllning och packning Generella uppfyllningar inom området vid terrasseringsarbeten bedöms kunna utföras utan problem efter att all mullhaltig jord avbanats. Uppfyllning under planerade konstruktioner ska utföras med grus- eller sandmaterial. 8 Fortsatta undersökningar Undersökningens omfattning uppfyller syftet att översiktligt kartlägga jordprofilen och relativ fasthet inom området samt utreda möjligheten för omhändertagande av dagvatten. Vid detaljprojektering av byggnader, andra konstruktioner samt terrasseringsarbeten krävs att kompletterande undersökningar utförs i läget för dessa och materialparametrar för grundläggning av varje specifikt objekt tas fram. Fler grundvattenmätningar krävs för att få en bättre bild av grundvattenytans variation sett över en årscykel. Detta då grundvattenytans nivå varierar beroende på säsong och nederbördsförhållanden. 7(7)
