1 SUNSVALLS KOMMUN FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL UPPDRAGSNUMMER: PROJEKTERINGS PM/GEOTEKNIK (PMGEO) DEL I UNDERLAG FÖR DETALPLAN SWECO CIVIL AB SUNDSVALL GEOTEKNIK MUHAMMAD SHERAZ KHAN repo001.docx

2 INNEHÅLLSFÖRTECKNING 1 OBJEKT 1 2 SYFTE 1 3 ALLMÄNNA FÖRUTSÄTTNINGAR 1 4 UNDERLAG FÖR PROJEKTERINGS PM 1 5 OBJEKTSBESKRIVNING 1 6 GEOTEKNISKA FÖRHÅLLANDEN Topografi Jordlagerföljd Materialparametrar och hållfasthetsegenskaper Hydrogeologiska förhållanden Radonmätning 3 7 SLUTSATSER OCH REKOMMENDATIONER Grundläggning Schaktning i jord Grundvattenhantering Frostskydd 4 repo001.docx FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL

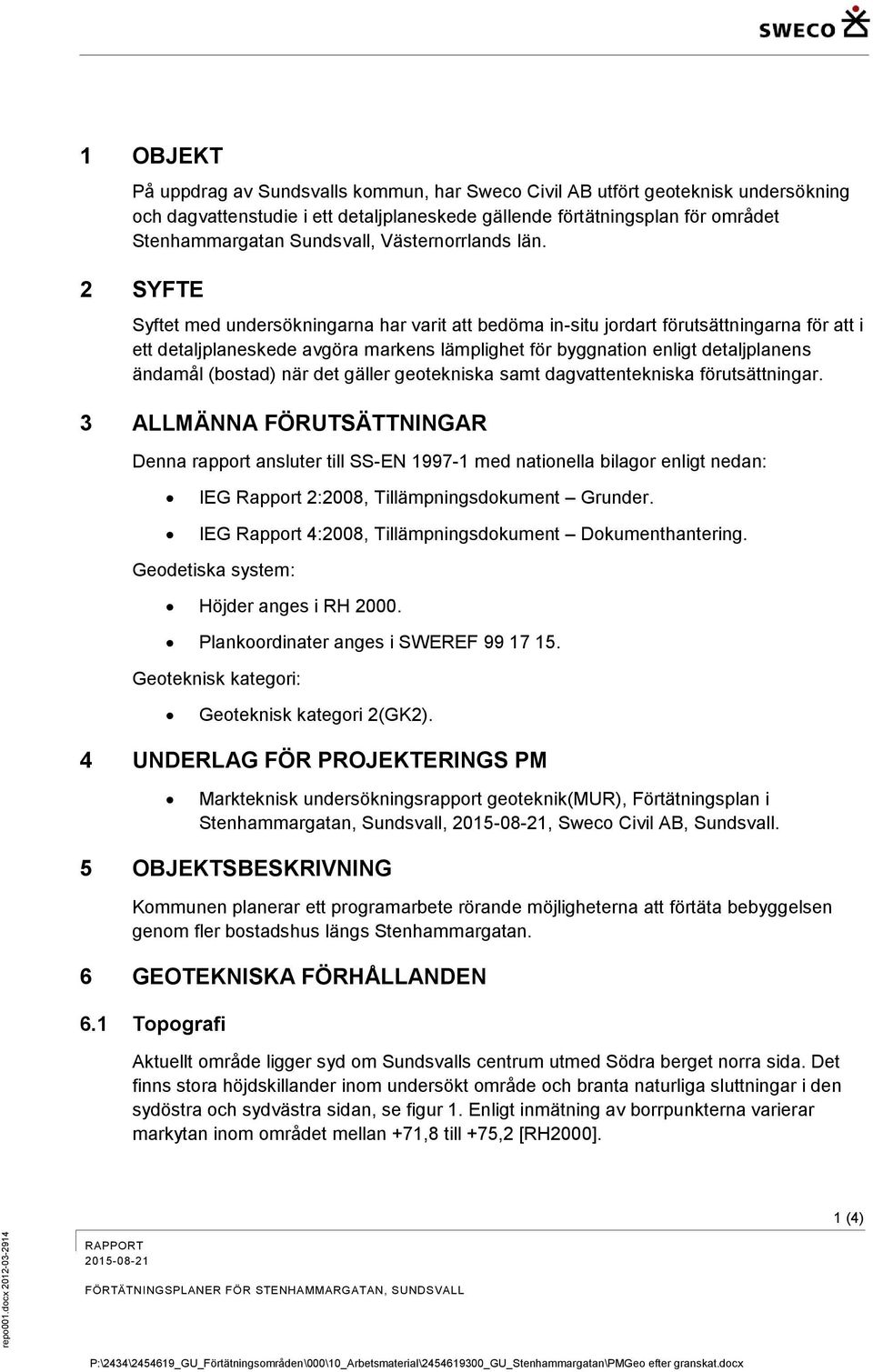

3 1 OBJEKT På uppdrag av Sundsvalls kommun, har Sweco Civil AB utfört geoteknisk undersökning och dagvattenstudie i ett detaljplaneskede gällende förtätningsplan för området Stenhammargatan Sundsvall, Västernorrlands län. 2 SYFTE Syftet med undersökningarna har varit att bedöma in-situ jordart förutsättningarna för att i ett detaljplaneskede avgöra markens lämplighet för byggnation enligt detaljplanens ändamål (bostad) när det gäller geotekniska samt dagvattentekniska förutsättningar. 3 ALLMÄNNA FÖRUTSÄTTNINGAR Denna rapport ansluter till SS-EN med nationella bilagor enligt nedan: IEG Rapport 2:2008, Tillämpningsdokument Grunder. IEG Rapport 4:2008, Tillämpningsdokument Dokumenthantering. Geodetiska system: Höjder anges i RH Plankoordinater anges i SWEREF Geoteknisk kategori: Geoteknisk kategori 2(GK2). 4 UNDERLAG FÖR PROJEKTERINGS PM Markteknisk undersökningsrapport geoteknik(mur), Förtätningsplan i Stenhammargatan, Sundsvall,, Sweco Civil AB, Sundsvall. 5 OBJEKTSBESKRIVNING Kommunen planerar ett programarbete rörande möjligheterna att förtäta bebyggelsen genom fler bostadshus längs Stenhammargatan. 6 GEOTEKNISKA FÖRHÅLLANDEN 6.1 Topografi Aktuellt område ligger syd om Sundsvalls centrum utmed Södra berget norra sida. Det finns stora höjdskillander inom undersökt område och branta naturliga sluttningar i den sydöstra och sydvästra sidan, se figur 1. Enligt inmätning av borrpunkterna varierar markytan inom området mellan +71,8 till +75,2 [RH2000]. 1 (4) repo001.docx FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL

4 Området är täckt av skog med buskar och utgörs huvudsakligen av moränjordar samt områden med ytnära berg eller berg i dagen. I sydöstra delen av planområdet finns en transformatorstation (ca 250 m fråm aktuellt område). Uppskattat djup till berg är ca 1-3 m från markytan enligt SGU jorddjupskartan, se bilaga B01. Undersökt området Figur 1: Översiktskarta, området med rödmarkerade är platsen för undersökning. (Lantmäteriet) 6.2 Jordlagerföljd Jordprofilen i området bedöms, under ett tunt lager mulljord med växtdelar, bestå av friktionsjord i form av grusig sand till ett djup av ca 0,5 2,0 m under befintlig markyta. Den grusiga sanden bedöms vara av låg till mycket hög relativ fasthet. Jord av låg relativ fasthet bedöms påträffas ner till 1,5-2 m runt undersökningspunkt SW1510. Utförda jord-bergsonderingar i tre punkter (SW1511, SW1512 och SW1514) visar att djupet till berg varierar mellan ca 0,4-1,2 m från befintlig markytan. I punkt SW1512, har block med en mäktighet av ca 0,3 m påträffats vid ca 0,5 m under markytan. I undersökningspunkt SW1510 bedöms bergöverytan påträffas på ett djup av minst 2 m. 2 (4) repo001.docx FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL

5 6.3 Materialparametrar och hållfasthetsegenskaper Utifrån utförda provtagning, vilka sammanvägts med empiriska värden, har karaktäristiska värden för friktionsvinkel i jorden bedömts enligt tabell 1. Dimensionering bedöms härröra till geoteknisk kategori 2 (GK2). Tabell 1: Utvärderade av materialegenskaper Materialegenskaper Mulljord Karakteristiskt värde Tunghet k 1,2 t/m 3 Tunghet under gvy 0,2 t/m 3 k Partialkoefficienten m brottgränstillst Partialkoefficienten m bruksgränstillst Friktionsvinkel 'k 29º 1,2 1,1 E-modul 0,5 MPa Grusig sand Tunghet k 1,8 t/m 3 Tunghet under gvy k 1,0 t/m 3 Friktionsvinkel 'k 32º 1,2 1,1 E-modul 5-15 MPa En sammanställning av materialtyp, tjälfarlighetsklass och schaktbarhetsklass för respektive jordart kan ses i tabell 2. Tabell 2: Utvärderade av materialtyp, tjälfarlighetsklass och schaktbarhetsklass hos naturliga jordarter. Jordart Materialtyp Tjälfarlighetsklass Schaktbarhetsklass Grusig sand Schaktbarhetsklass avseende losstagningsmottståndet enligt BFR:s Rapport R130: Hydrogeologiska förhållanden Ett grundvattenrör (1 stål-rör med 0,5 m filter) installerades för att mäta grundvattennivå i område vid undersökningstillfället. Grundvattenröret var torrt ner till installationsdjupet. För läge i plan se ritning G01 samt resultat på G Radonmätning Ingen radonmätning har utförts i detta skede. Grundläggning rekommenderas ske med radonsäkert utförande. 3 (4) repo001.docx FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL

6 7 SLUTSATSER OCH REKOMMENDATIONER 7.1 Grundläggning Grundläggning sker genom grundplattor på mark eller grundsulor ovan packad fyllning på morän eller berg. Grundläggning får ej utföras på tjälad eller starkt störd jord. 7.1 Schaktning i jord Generellt gäller att schaktning bör genomföras så att schaktbotten inte blir störd. Schaktbotten och slänter bör därför skyddas mot direkt yttre påverkan. Schaktslänter får inte ställas brantare än 1:1.5, dessutom får schaktmassor inte läggas närmare släntkrön än 5 m. 7.2 Grundvattenhantering Schaktning, fyllning och packning skall ske i torrhet. Länshållning skall utföras på sådant sätt att finkornigt jordmaterial inte sköljs ur och transporteras bort. Schaktning bör ske från låg- till högpunkt för att hålla möjliga dräneringsvägar öppna. Länshållning bedöms kunna ske genom anläggandet av konventionella pumpgropar. 7.3 Frostskydd Byggnaderna ska grundläggas på ett frostskyddat sätt, förslagsvis med termisk isolering för att förhindra skadlig tjälnedträngning. Sweco Civil AB Sundsvallskontoret Geoteknik Muhammad Sheraz Khan Handläggare Robert Jonasson Granskare 4 (4) repo001.docx FÖRTÄTNINGSPLANER FÖR STENHAMMARGATAN, SUNDSVALL
