1 JULI 2015 MÖLNDAL ENERGI Detaljplan för fjärrkyleanläggning, Mölndals kommun

2

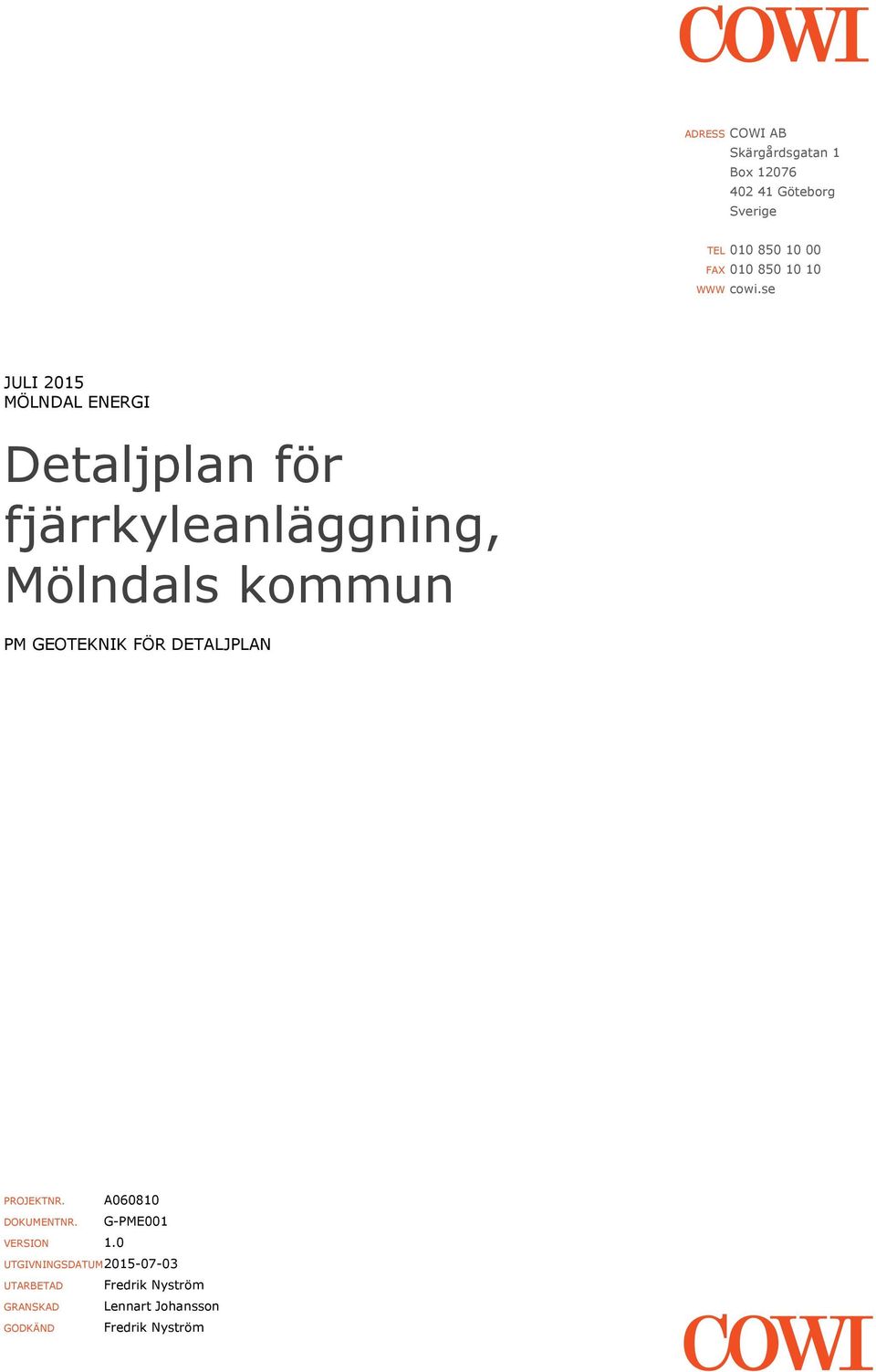

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg Sverige TEL FAX WWW cowi.se JULI 2015 MÖLNDAL ENERGI Detaljplan för fjärrkyleanläggning, Mölndals kommun PROJEKTNR. A DOKUMENTNR. G-PME001 VERSION 1.0 UTGIVNINGSDATUM UTARBETAD Fredrik Nyström GRANSKAD Lennart Johansson GODKÄND Fredrik Nyström

4

5 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 5 INNEHÅLL 1 Uppdrag 7 2 Utförda undersökningar 7 3 Planområde 8 4 Topografiska förhållanden 8 5 Geotekniska förhållanden 8 6 Hydrogeologiska förhållanden 9 7 Stabilitetsanalys 9 8 Sättningsanalys 10 9 Markradon Rekommendationer till detaljplan 10 \\cowi.net\projects\a060000\a060810\4-projektering\02-utredningar\03-mark\geoteknik\a g-pme001.docx

6

7 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 7 1 Uppdrag COWI AB har på uppdrag av Mölndal Energi utfört en geoteknisk undersökning i samband med att en detaljplan skall upprättas för en fjärrkylecentral ovan befintligt bergrum vid Frölundavägen i Mölndal. Bild 1. Det berörda området markerat med rött i figur (Google, 2013). Den geotekniska undersökningen syftar till att i planskedet beskriva de geotekniska förhållandena och grundläggningsförutsättningarna inom området. 2 Utförda undersökningar COWI AB har utfört geotekniska undersökningar för området under juni månad Resultatet från undersökningarna redovisas i Markteknisk Undersökningsrapport (MUR) - Geoteknik, Mölndal Energi fjärrkyla i berget, Mölndals Kommun. Handlingen är daterad och har dokumentnamn A G-RAP001. Aktuellt koordinatsystem för utredningen är i plan Sweref och höjdsystem är RH \\cowi.net\projects\a060000\a060810\4-projektering\02-utredningar\03-mark\geoteknik\a g-pme001.docx

8 8 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 3 Planområde Planen omfattar ett område där tre kylmedelskylare avses uppföras ovan befintligt bergrum. Se bild 2. Bild 2. Detaljplaneområde för fjärrkyleanläggning. 4 Topografiska förhållanden Undersökningsområdet är beläget ovan ett bergrum i norra delen av Åbybergsparken i Mölndal. Markytans nivå inom området varierar mellan ca +32,4 i den nordligaste punkten, sluttande mot +31,5 i söder. Strax norr om området stupar markytan brant ned mot en parkering vid Frölundagatan. Söder om området breder en flack gräsyta ut sig. 5 Geotekniska förhållanden 5.1 Jordlagerföljd Jordlagren utgörs överst av mulljord till 0,3-0,5 m djup och därunder av sand på berg. Sanden är i punkt CW5 uppblandad med mulljord till 1 m djup under markytan. I CW1 ligger mulljorden direkt på berg. Sonderingarna har stannat på mellan 0,3 m (CW1) och 5 m (CW5). Bergstopp har inte verifierats i någon undersökningspunkt. \\cowi.net\projects\a060000\a060810\4-projektering\02-utredningar\03-mark\geoteknik\a g-pme001.docx

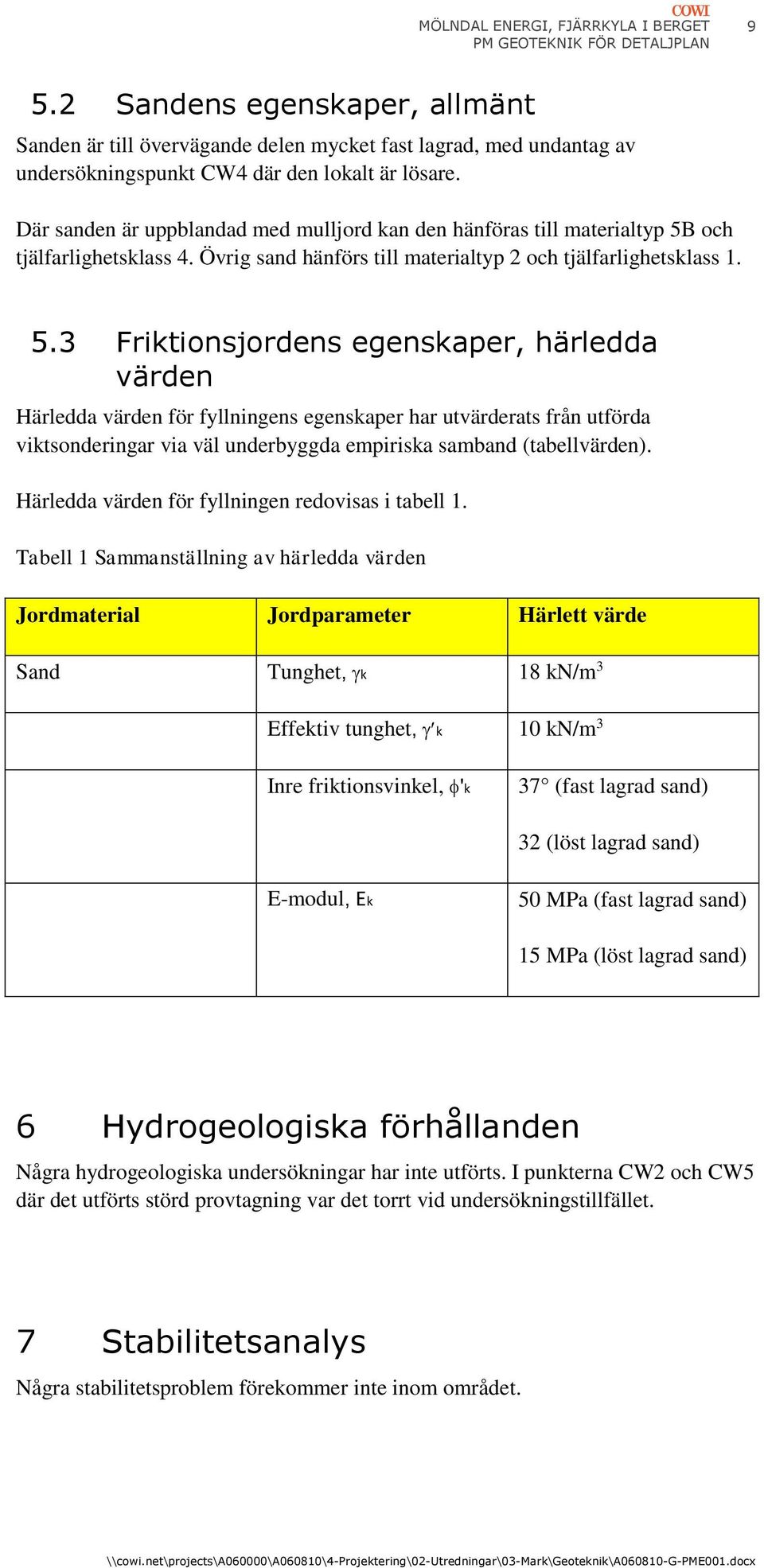

9 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET Sandens egenskaper, allmänt Sanden är till övervägande delen mycket fast lagrad, med undantag av undersökningspunkt CW4 där den lokalt är lösare. Där sanden är uppblandad med mulljord kan den hänföras till materialtyp 5B och tjälfarlighetsklass 4. Övrig sand hänförs till materialtyp 2 och tjälfarlighetsklass Friktionsjordens egenskaper, härledda värden Härledda värden för fyllningens egenskaper har utvärderats från utförda viktsonderingar via väl underbyggda empiriska samband (tabellvärden). Härledda värden för fyllningen redovisas i tabell 1. Tabell 1 Sammanställning av härledda värden Jordmaterial Jordparameter Härlett värde Sand Tunghet, k 18 kn/m 3 Effektiv tunghet, k 10 kn/m 3 Inre friktionsvinkel, 'k 37 (fast lagrad sand) 32 (löst lagrad sand) E-modul, Ek 50 MPa (fast lagrad sand) 15 MPa (löst lagrad sand) 6 Hydrogeologiska förhållanden Några hydrogeologiska undersökningar har inte utförts. I punkterna CW2 och CW5 där det utförts störd provtagning var det torrt vid undersökningstillfället. 7 Stabilitetsanalys Några stabilitetsproblem förekommer inte inom området. \\cowi.net\projects\a060000\a060810\4-projektering\02-utredningar\03-mark\geoteknik\a g-pme001.docx

10 10 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 8 Sättningsanalys Den planerade anläggningen kommer inte att påverka omgivande bebyggelse med avseende på sättningar. 9 Markradon Enligt SGU:s radonriskkarta för Göteborg och Mölndal betecknas det aktuella området som normalriskområde för markradon. 10 Rekommendationer till detaljplan Totalstabiliteten i området bedöms som tillfredsställande och uppfyller gällande rekommendationer enligt IEG rapport 4:2010. Omgivande bebyggelse kommer inte att påverkas med avseende på sättningar. Kylmedelskylarna kan grundläggas på platta på mark. Plattan skall grundläggas på packad friktionsjord, efter att organisk jord har borttagits. Som alternativ till platta på mark kan anläggningarna grundläggas på plintar. Val av plattstorlek skall göras med hänsyn till vilken last kylaggregaten innebär för marken (bärighet). Byggnadens känslighet för sättningar skall också vägas in. Packning av friktionsjord ska utföras enligt AMA CEB.211 och AMA tabell CE/4. \\cowi.net\projects\a060000\a060810\4-projektering\02-utredningar\03-mark\geoteknik\a g-pme001.docx
