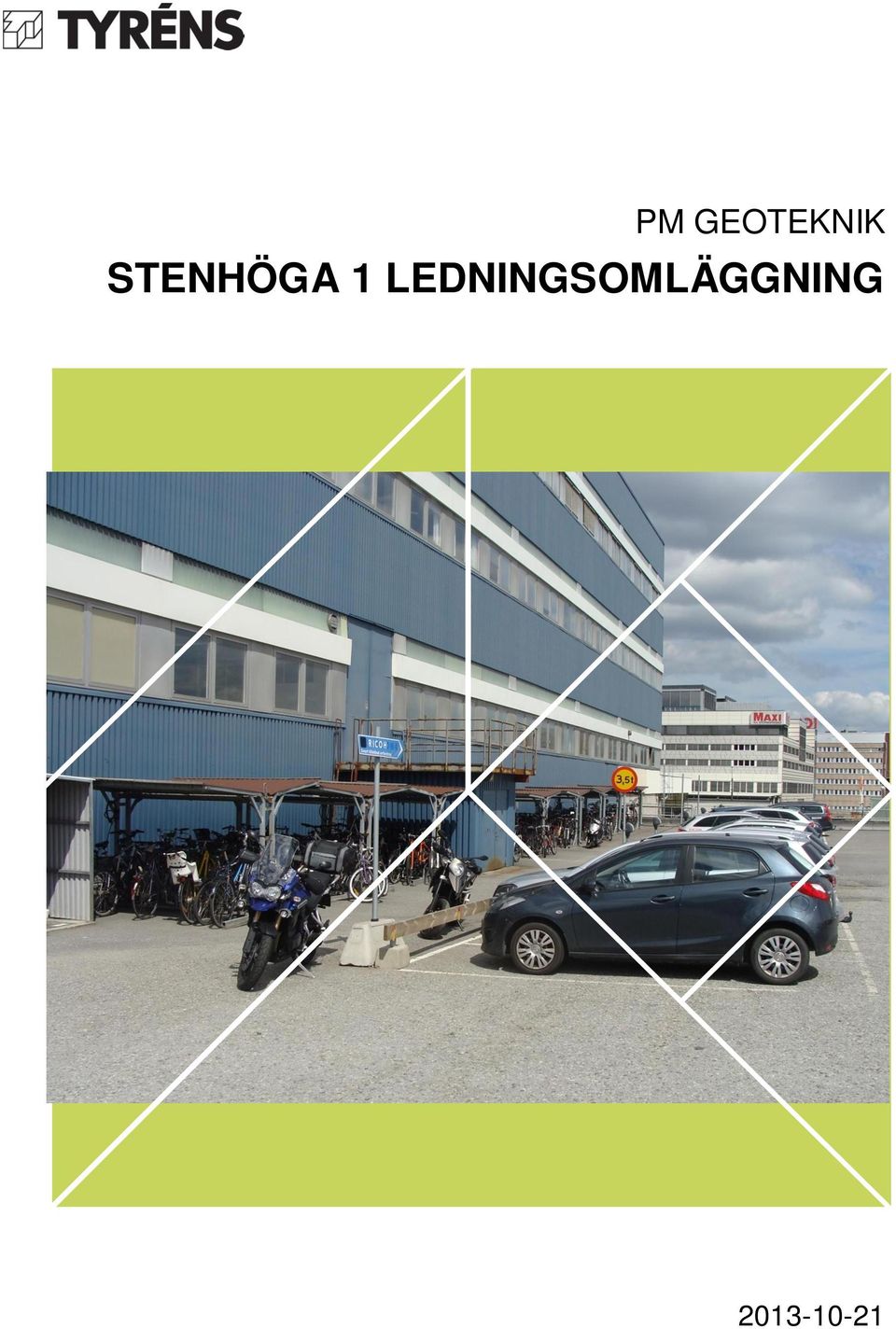

STENHÖGA 1 LEDNINGSOMLÄGGNING

Transkript

1 PM GEOTEKNIK STENHÖGA 1 LEDNINGSOMLÄGGNING

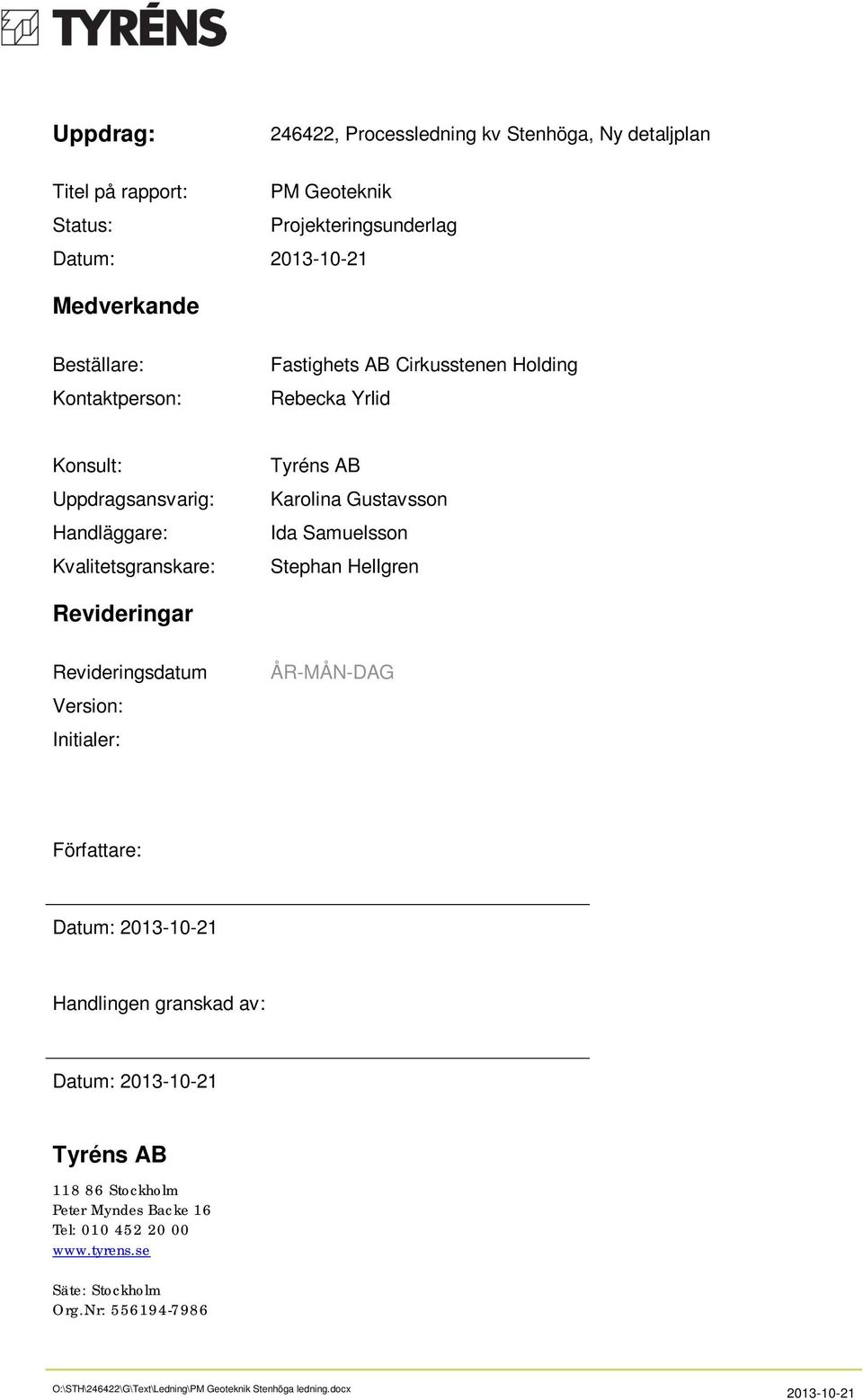

2 Uppdrag: , Processledning kv Stenhöga, Ny detaljplan Titel på rapport: PM Geoteknik Status: Projekteringsunderlag Datum: Medverkande Beställare: Kontaktperson: Fastighets AB Cirkusstenen Holding Rebecka Yrlid Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Karolina Gustavsson Ida Samuelsson Stephan Hellgren Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Författare: Datum: Handlingen granskad av: Datum: Tyréns AB Stockholm Peter Myndes Backe 16 Tel: Säte: Stockholm Org.Nr:

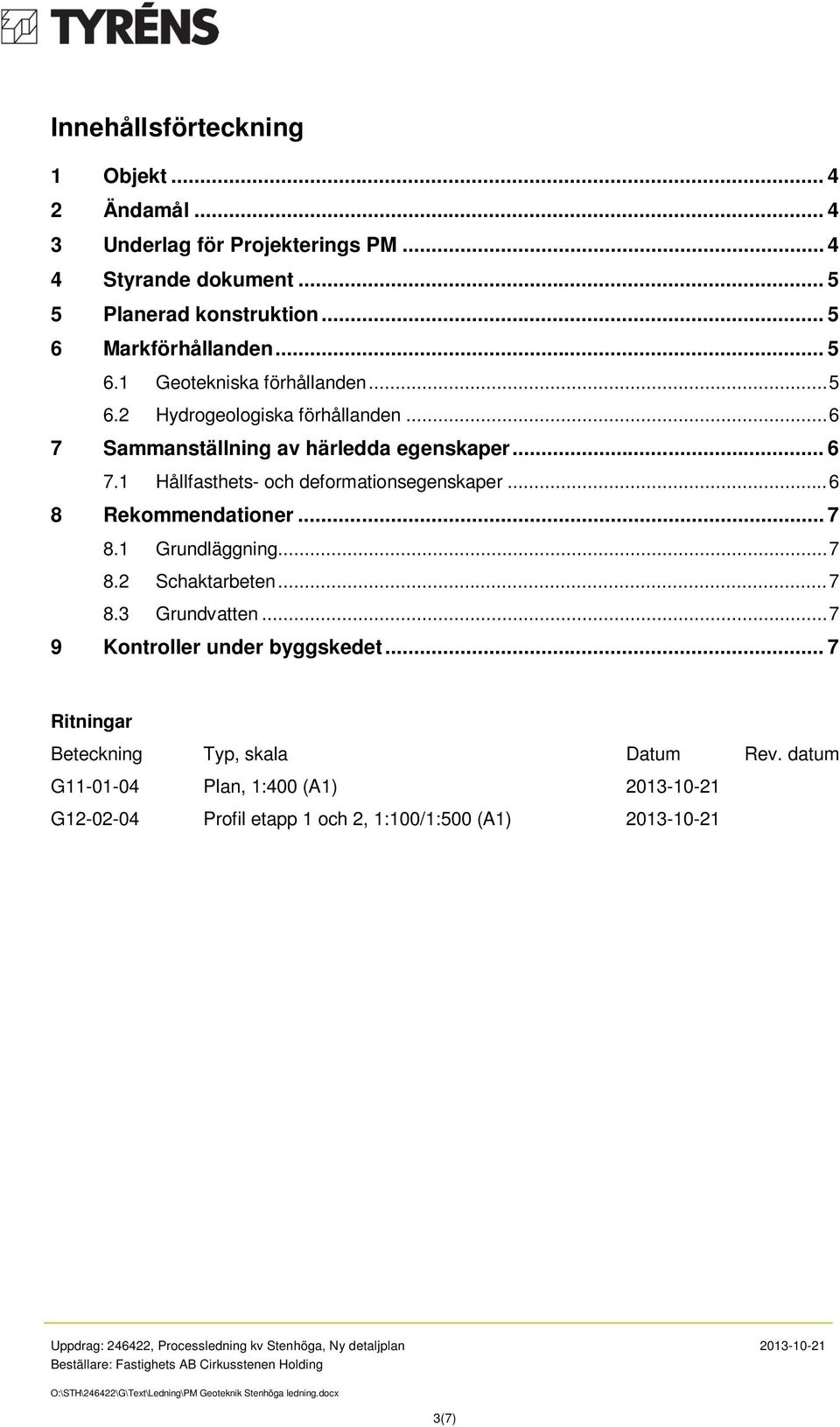

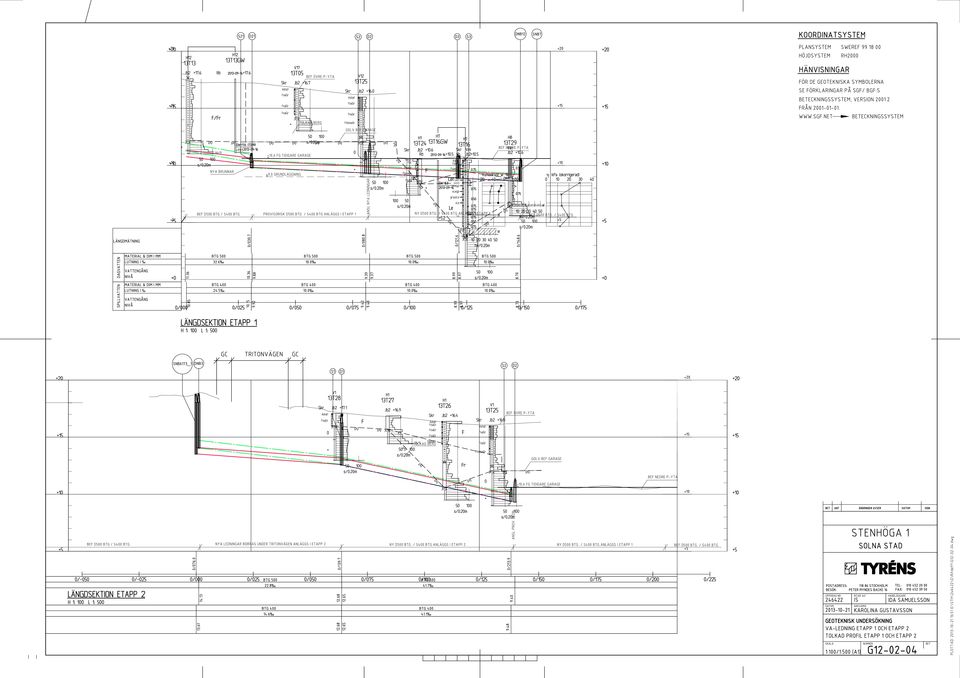

3 Innehållsförteckning 1 Objekt Ändamål Underlag för Projekterings PM Styrande dokument Planerad konstruktion Markförhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Sammanställning av härledda egenskaper Hållfasthets- och deformationsegenskaper Rekommendationer Grundläggning Schaktarbeten Grundvatten Kontroller under byggskedet... 7 Ritningar Beteckning Typ, skala Datum Rev. datum G Plan, 1:400 (A1) G Profil etapp 1 och 2, 1:100/1:500 (A1) (7)

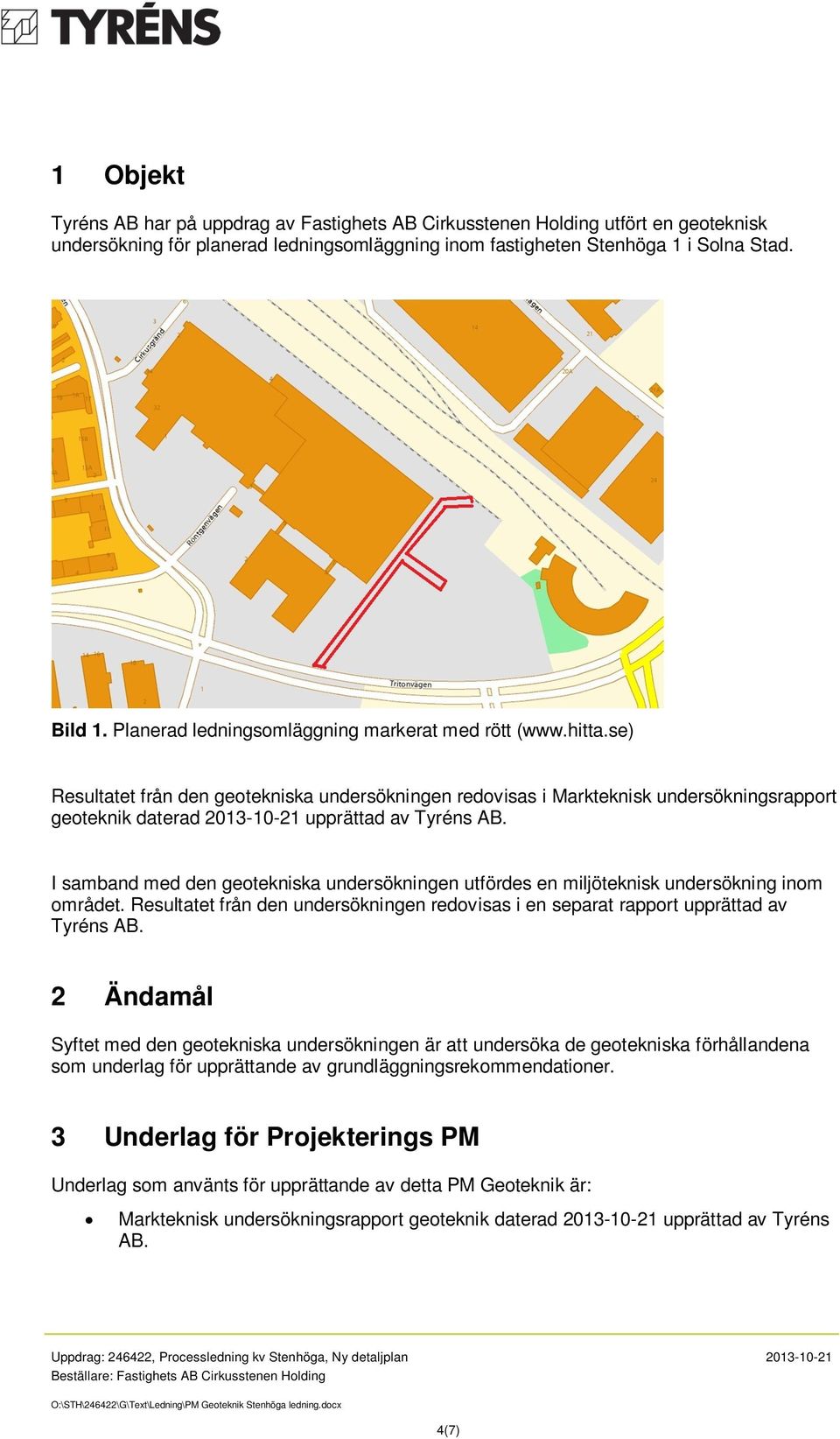

4 1 Objekt Tyréns AB har på uppdrag av Fastighets AB Cirkusstenen Holding utfört en geoteknisk undersökning för planerad ledningsomläggning inom fastigheten Stenhöga 1 i Solna Stad. Bild 1. Planerad ledningsomläggning markerat med rött ( Resultatet från den geotekniska undersökningen redovisas i Markteknisk undersökningsrapport geoteknik daterad upprättad av Tyréns AB. I samband med den geotekniska undersökningen utfördes en miljöteknisk undersökning inom området. Resultatet från den undersökningen redovisas i en separat rapport upprättad av Tyréns AB. 2 Ändamål Syftet med den geotekniska undersökningen är att undersöka de geotekniska förhållandena som underlag för upprättande av grundläggningsrekommendationer. 3 Underlag för Projekterings PM Underlag som använts för upprättande av detta PM Geoteknik är: Markteknisk undersökningsrapport geoteknik daterad upprättad av Tyréns AB. 4(7)

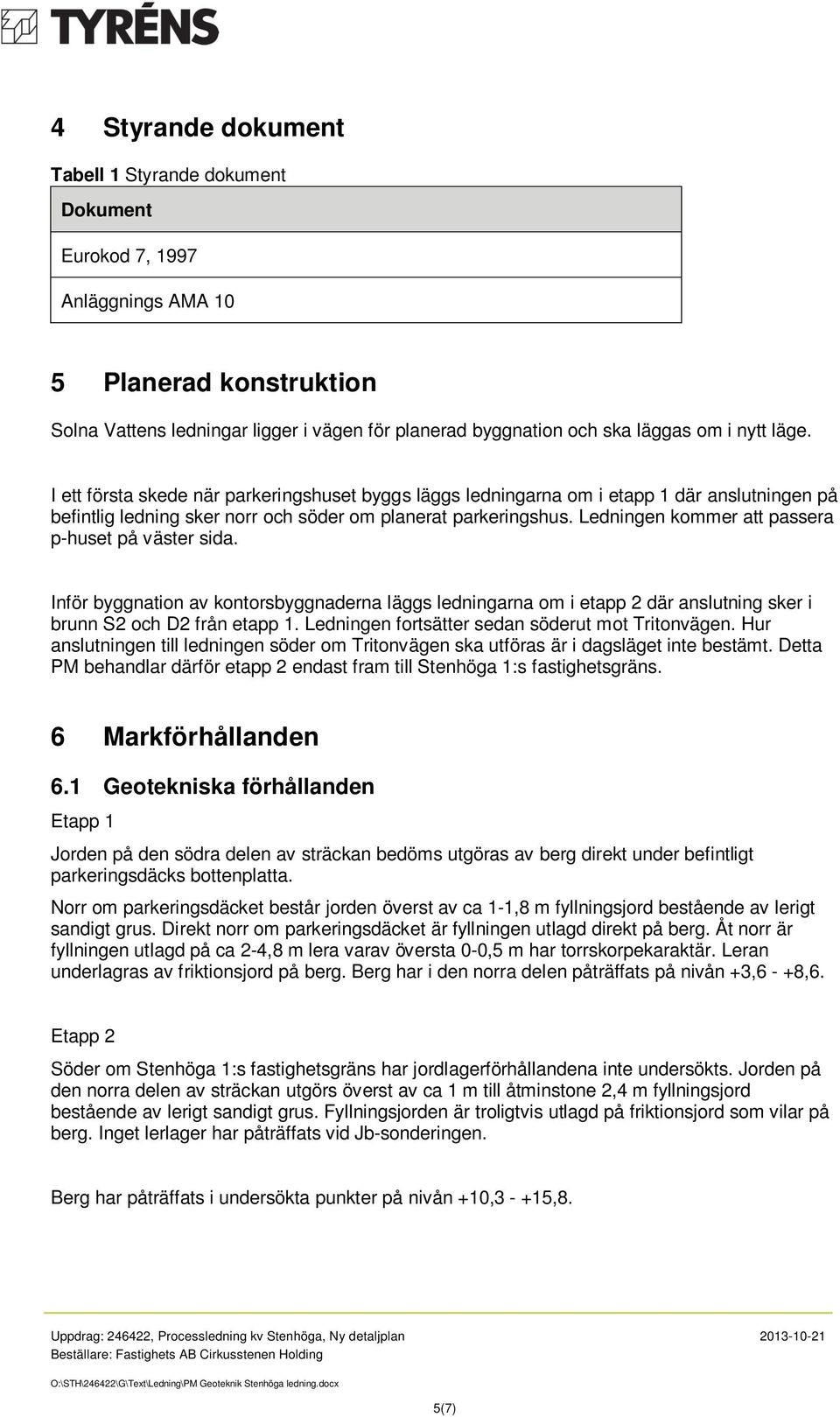

5 4 Styrande dokument Tabell 1 Styrande dokument Dokument Eurokod 7, 1997 Anläggnings AMA 10 5 Planerad konstruktion Solna Vattens ledningar ligger i vägen för planerad byggnation och ska läggas om i nytt läge. I ett första skede när parkeringshuset byggs läggs ledningarna om i etapp 1 där anslutningen på befintlig ledning sker norr och söder om planerat parkeringshus. Ledningen kommer att passera p-huset på väster sida. Inför byggnation av kontorsbyggnaderna läggs ledningarna om i etapp 2 där anslutning sker i brunn S2 och D2 från etapp 1. Ledningen fortsätter sedan söderut mot Tritonvägen. Hur anslutningen till ledningen söder om Tritonvägen ska utföras är i dagsläget inte bestämt. Detta PM behandlar därför etapp 2 endast fram till Stenhöga 1:s fastighetsgräns. 6 Markförhållanden 6.1 Geotekniska förhållanden Etapp 1 Jorden på den södra delen av sträckan bedöms utgöras av berg direkt under befintligt parkeringsdäcks bottenplatta. Norr om parkeringsdäcket består jorden överst av ca 1-1,8 m fyllningsjord bestående av lerigt sandigt grus. Direkt norr om parkeringsdäcket är fyllningen utlagd direkt på berg. Åt norr är fyllningen utlagd på ca 2-4,8 m lera varav översta 0-0,5 m har torrskorpekaraktär. Leran underlagras av friktionsjord på berg. Berg har i den norra delen påträffats på nivån +3,6 - +8,6. Etapp 2 Söder om Stenhöga 1:s fastighetsgräns har jordlagerförhållandena inte undersökts. Jorden på den norra delen av sträckan utgörs överst av ca 1 m till åtminstone 2,4 m fyllningsjord bestående av lerigt sandigt grus. Fyllningsjorden är troligtvis utlagd på friktionsjord som vilar på berg. Inget lerlager har påträffats vid Jb-sonderingen. Berg har påträffats i undersökta punkter på nivån +10, ,8. 5(7)

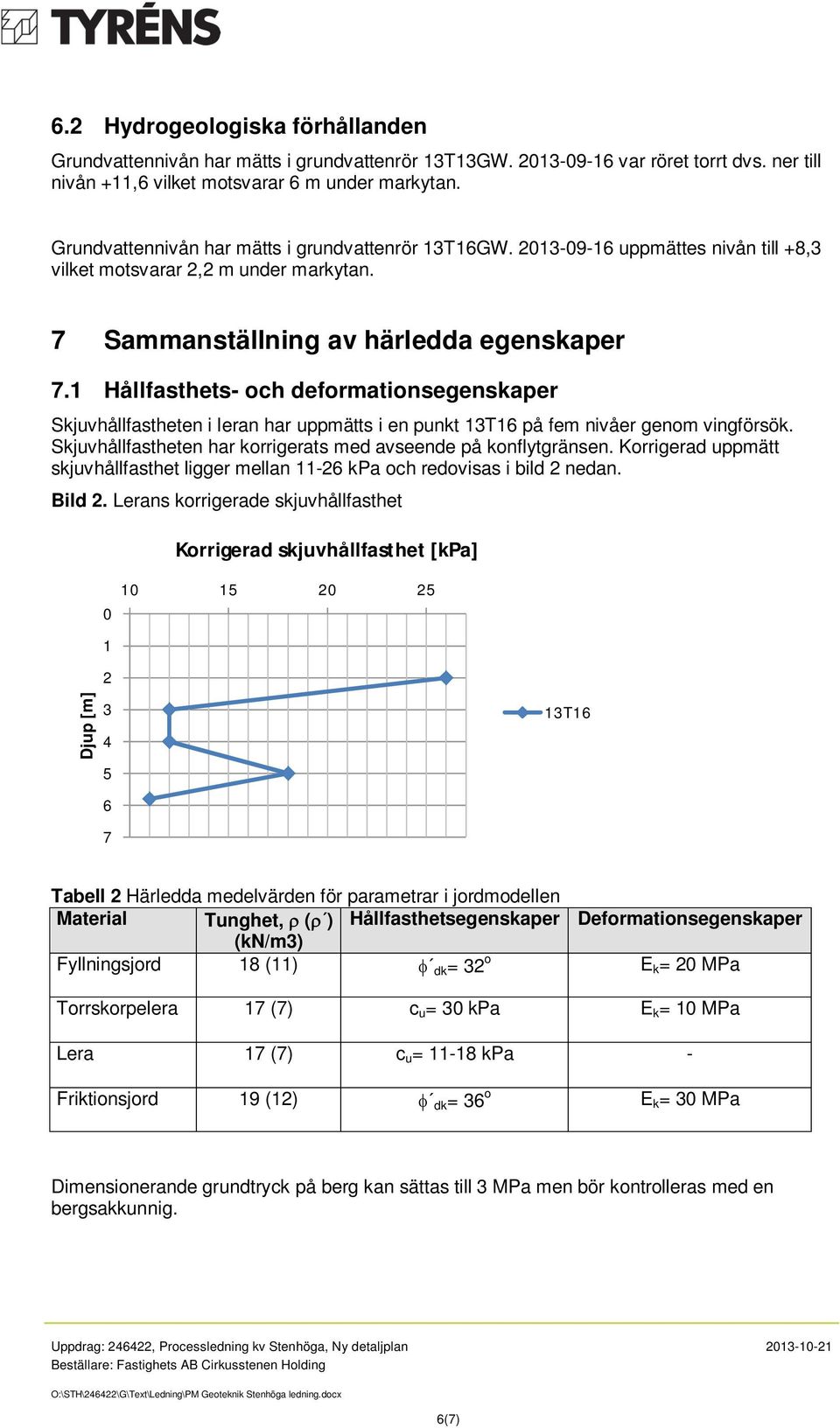

6 6.2 Hydrogeologiska förhållanden Grundvattennivån har mätts i grundvattenrör 13T13GW var röret torrt dvs. ner till nivån +11,6 vilket motsvarar 6 m under markytan. Grundvattennivån har mätts i grundvattenrör 13T16GW uppmättes nivån till +8,3 vilket motsvarar 2,2 m under markytan. 7 Sammanställning av härledda egenskaper 7.1 Hållfasthets- och deformationsegenskaper Skjuvhållfastheten i leran har uppmätts i en punkt 13T16 på fem nivåer genom vingförsök. Skjuvhållfastheten har korrigerats med avseende på konflytgränsen. Korrigerad uppmätt skjuvhållfasthet ligger mellan kpa och redovisas i bild 2 nedan. Bild 2. Lerans korrigerade skjuvhållfasthet Korrigerad skjuvhållfasthet [kpa] Djup [m] T16 Tabell 2 Härledda medelvärden för parametrar i jordmodellen Material Tunghet, r (r ) Hållfasthetsegenskaper Deformationsegenskaper (kn/m3) Fyllningsjord 18 (11) f dk = 32 o E k = 20 MPa Torrskorpelera 17 (7) c u = 30 kpa E k = 10 MPa Lera 17 (7) c u = kpa - Friktionsjord 19 (12) f dk = 36 o E k = 30 MPa Dimensionerande grundtryck på berg kan sättas till 3 MPa men bör kontrolleras med en bergsakkunnig. 6(7)

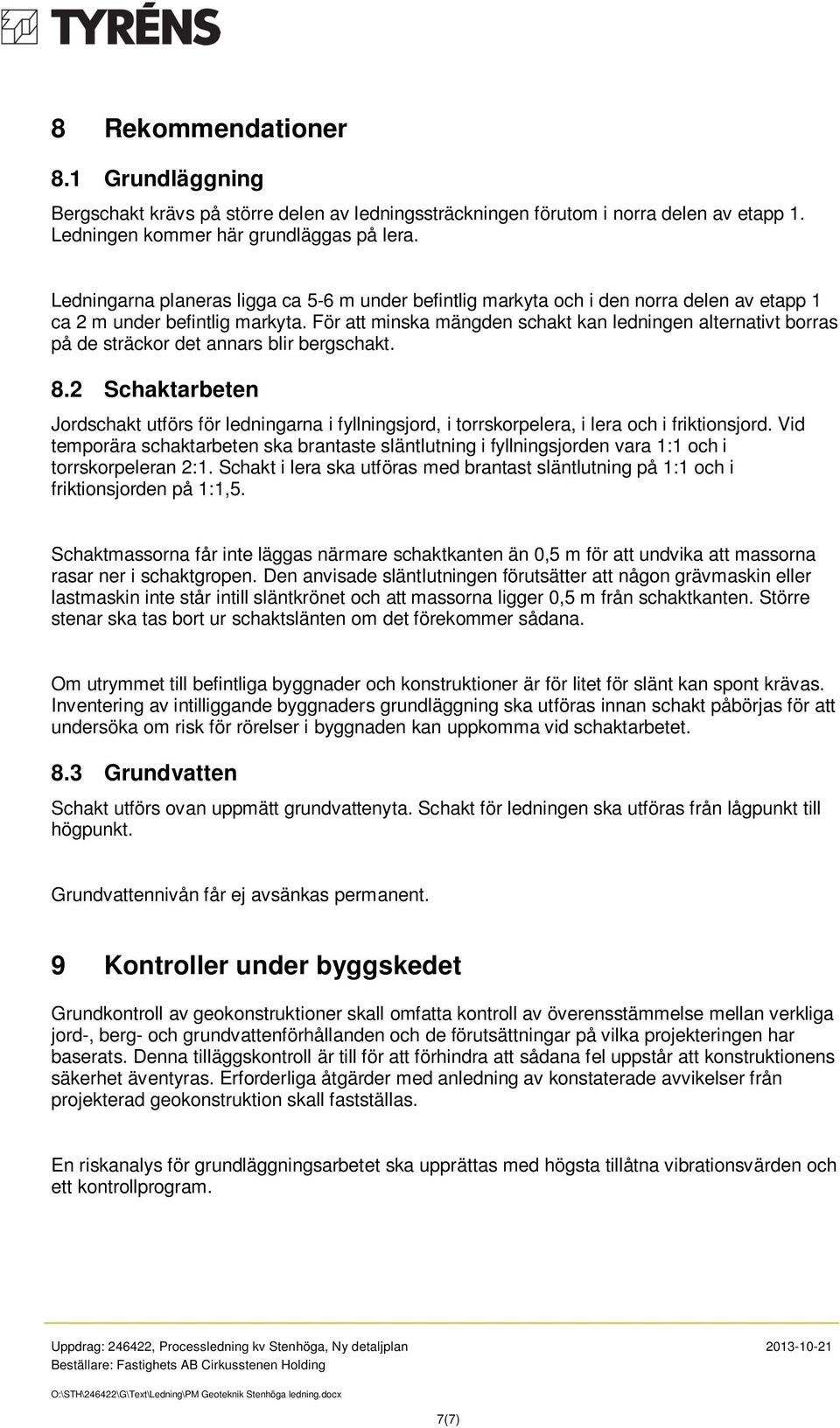

7 8 Rekommendationer 8.1 Grundläggning Bergschakt krävs på större delen av ledningssträckningen förutom i norra delen av etapp 1. Ledningen kommer här grundläggas på lera. Ledningarna planeras ligga ca 5-6 m under befintlig markyta och i den norra delen av etapp 1 ca 2 m under befintlig markyta. För att minska mängden schakt kan ledningen alternativt borras på de sträckor det annars blir bergschakt. 8.2 Schaktarbeten Jordschakt utförs för ledningarna i fyllningsjord, i torrskorpelera, i lera och i friktionsjord. Vid temporära schaktarbeten ska brantaste släntlutning i fyllningsjorden vara 1:1 och i torrskorpeleran 2:1. Schakt i lera ska utföras med brantast släntlutning på 1:1 och i friktionsjorden på 1:1,5. Schaktmassorna får inte läggas närmare schaktkanten än 0,5 m för att undvika att massorna rasar ner i schaktgropen. Den anvisade släntlutningen förutsätter att någon grävmaskin eller lastmaskin inte står intill släntkrönet och att massorna ligger 0,5 m från schaktkanten. Större stenar ska tas bort ur schaktslänten om det förekommer sådana. Om utrymmet till befintliga byggnader och konstruktioner är för litet för slänt kan spont krävas. Inventering av intilliggande byggnaders grundläggning ska utföras innan schakt påbörjas för att undersöka om risk för rörelser i byggnaden kan uppkomma vid schaktarbetet. 8.3 Grundvatten Schakt utförs ovan uppmätt grundvattenyta. Schakt för ledningen ska utföras från lågpunkt till högpunkt. Grundvattennivån får ej avsänkas permanent. 9 Kontroller under byggskedet Grundkontroll av geokonstruktioner skall omfatta kontroll av överensstämmelse mellan verkliga jord-, berg- och grundvattenförhållanden och de förutsättningar på vilka projekteringen har baserats. Denna tilläggskontroll är till för att förhindra att sådana fel uppstår att konstruktionens säkerhet äventyras. Erforderliga åtgärder med anledning av konstaterade avvikelser från projekterad geokonstruktion skall fastställas. En riskanalys för grundläggningsarbetet ska upprättas med högsta tillåtna vibrationsvärden och ett kontrollprogram. 7(7)
