PM-GEOTEKNIK. Karlstad. Kv. Plinten 1 Nybyggnation av bostäder KARLSTADS KOMMUN KARLSTAD GEOTEKNIK

Transkript

1 PM-GEOTEKNIK KARLSTADS KOMMUN Karlstad. Kv. Plinten 1 Nybyggnation av bostäder UPPDRAGSNUMMER GEOTEKNISK UNDERSÖKNING MED AVSEEDNDE PÅ GRUNDLÄGGNING - PROJEKTERINGSUNDERLAG KARLSTAD GEOTEKNIK HENRIK FALCH repo001.docx

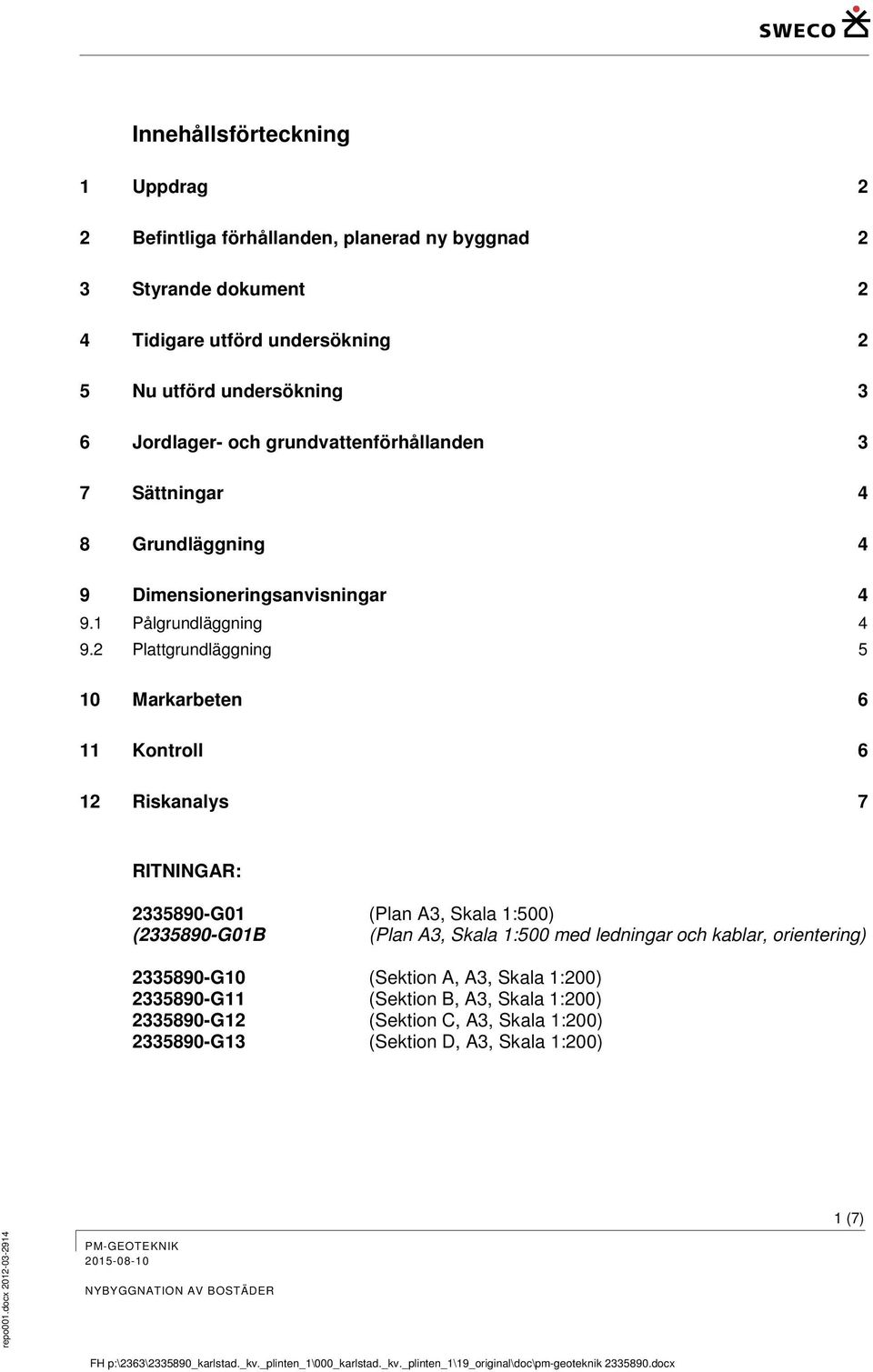

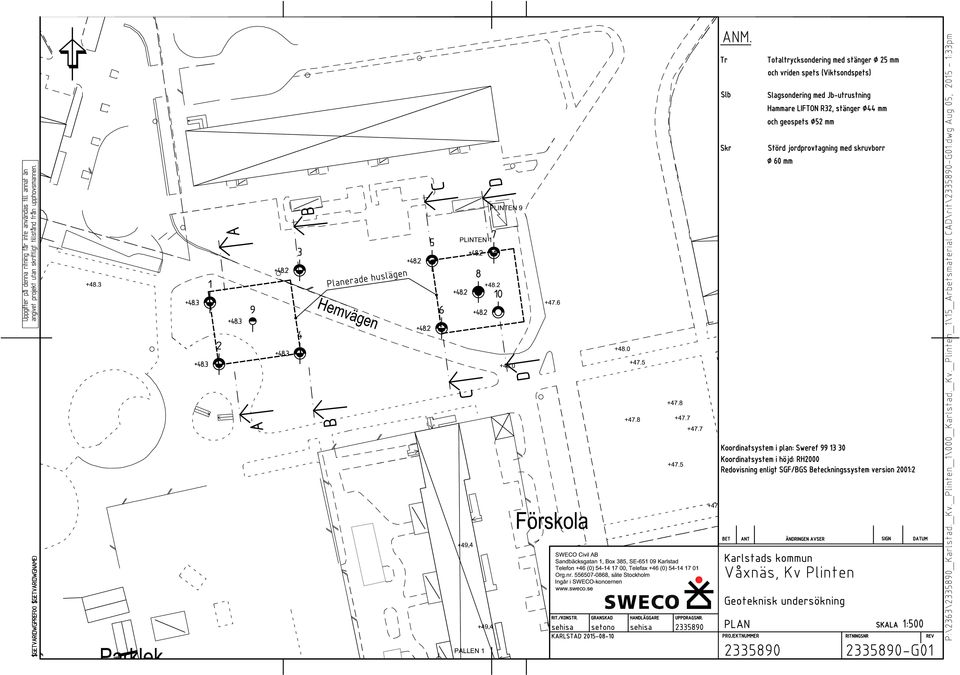

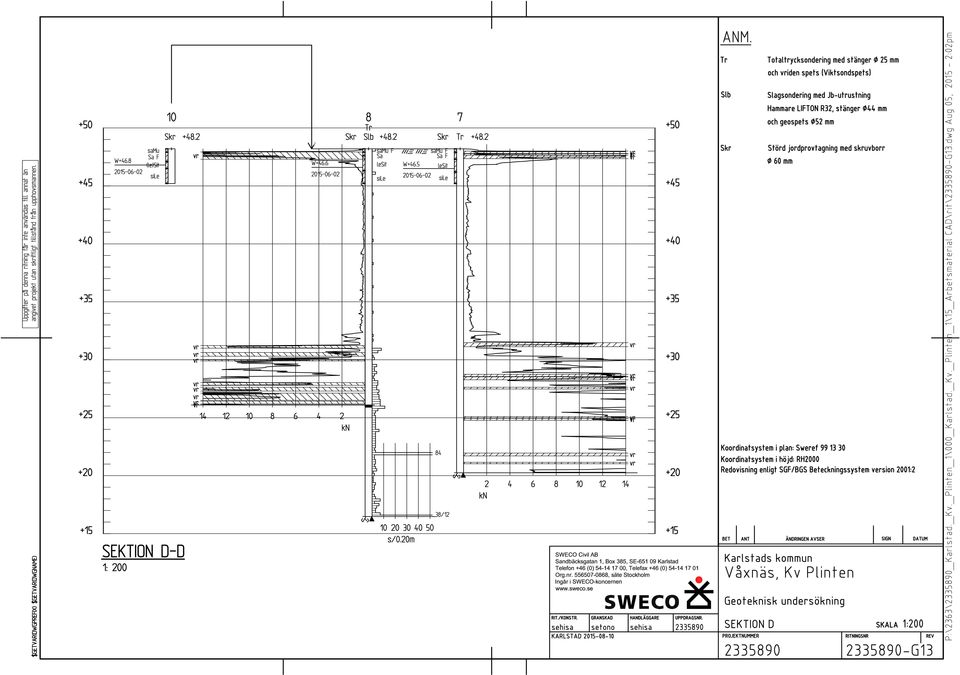

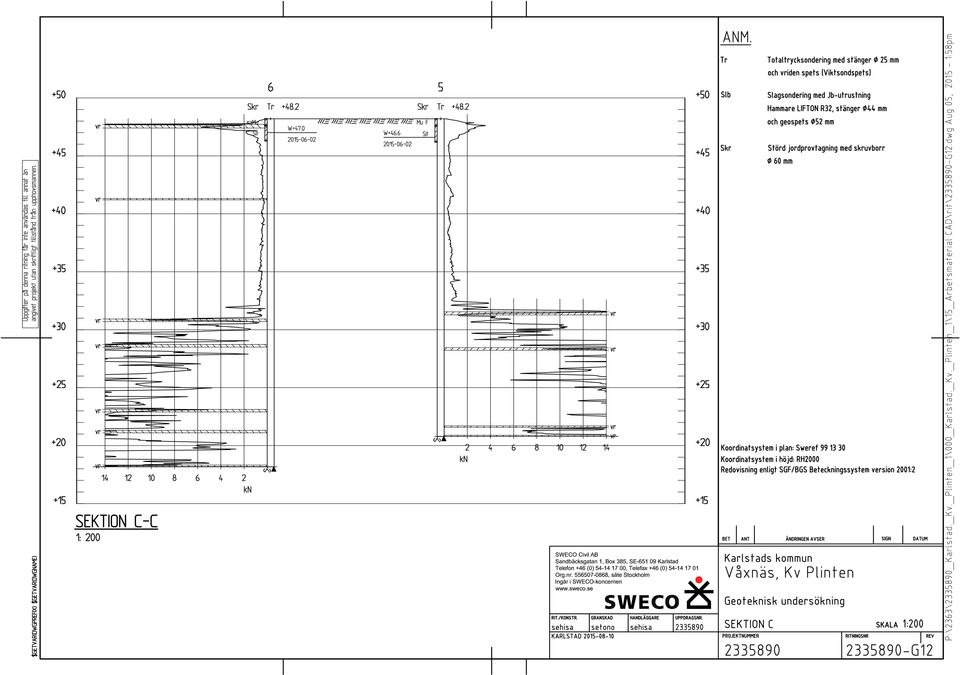

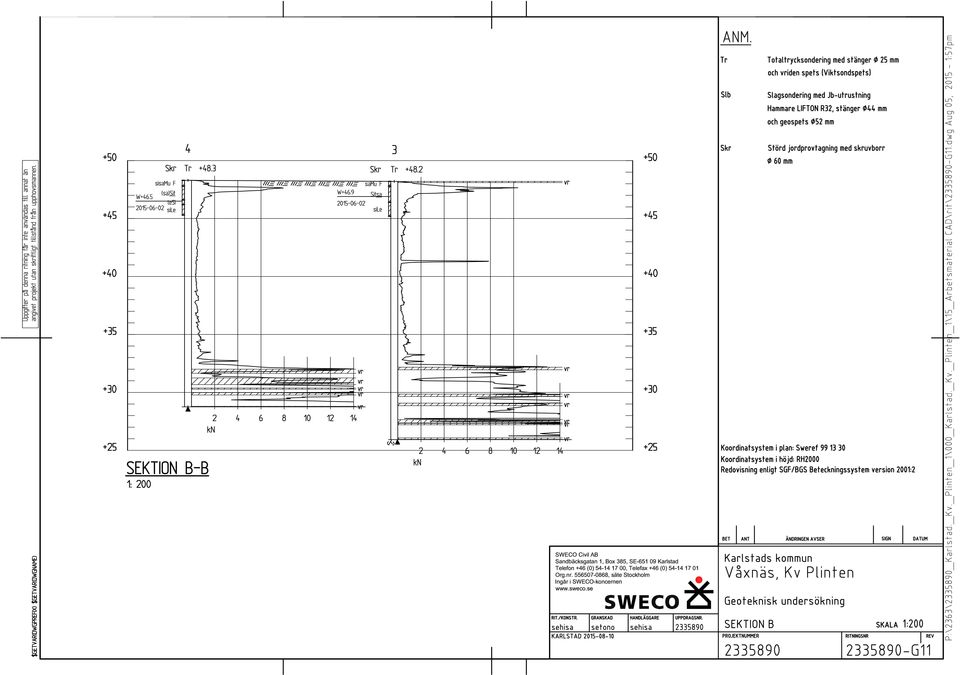

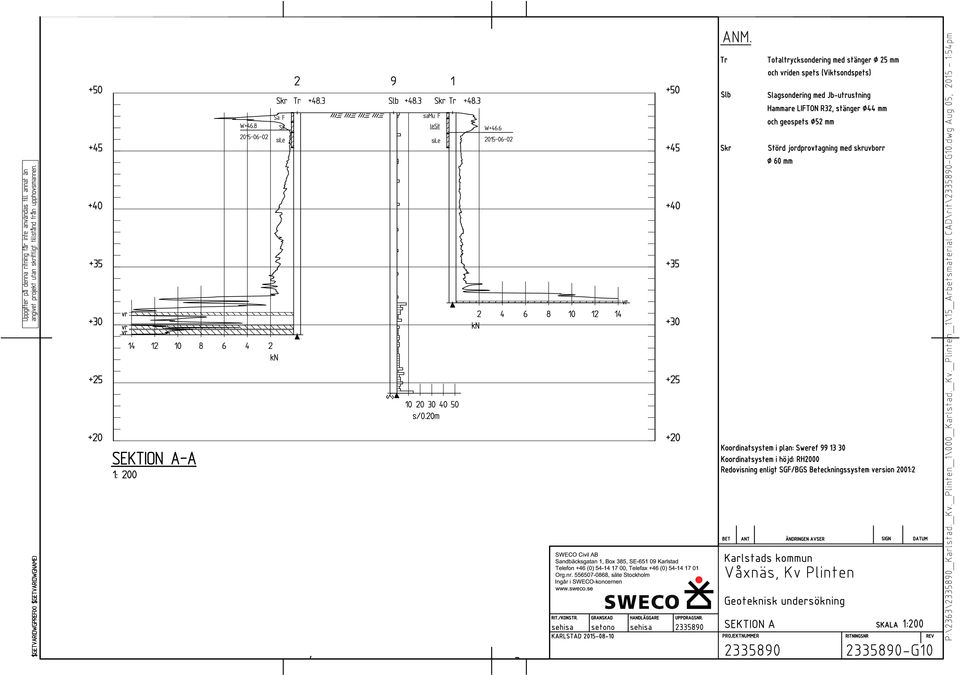

2 Innehållsförteckning 1 Uppdrag 2 2 Befintliga förhållanden, planerad ny byggnad 2 3 Styrande dokument 2 4 Tidigare utförd undersökning 2 5 Nu utförd undersökning 3 6 Jordlager- och grundvattenförhållanden 3 7 Sättningar 4 8 Grundläggning 4 9 Dimensioneringsanvisningar Pålgrundläggning Plattgrundläggning 5 10 Markarbeten 6 11 Kontroll 6 12 Riskanalys 7 RITNINGAR: G01 (Plan A3, Skala 1:500) ( G01B (Plan A3, Skala 1:500 med ledningar och kablar, orientering) G10 (Sektion A, A3, Skala 1:200) G11 (Sektion B, A3, Skala 1:200) G12 (Sektion C, A3, Skala 1:200) G13 (Sektion D, A3, Skala 1:200) 1 (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx

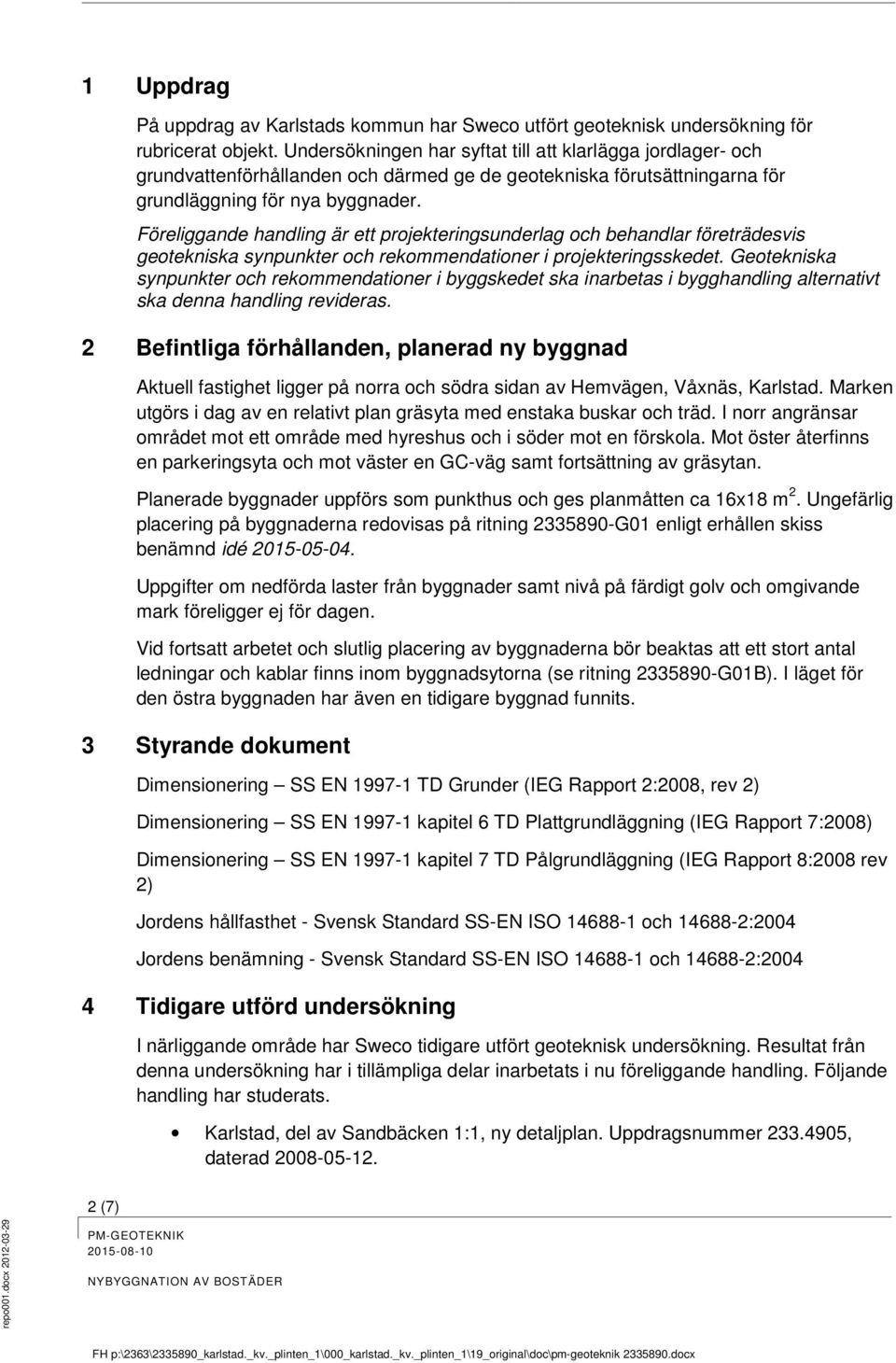

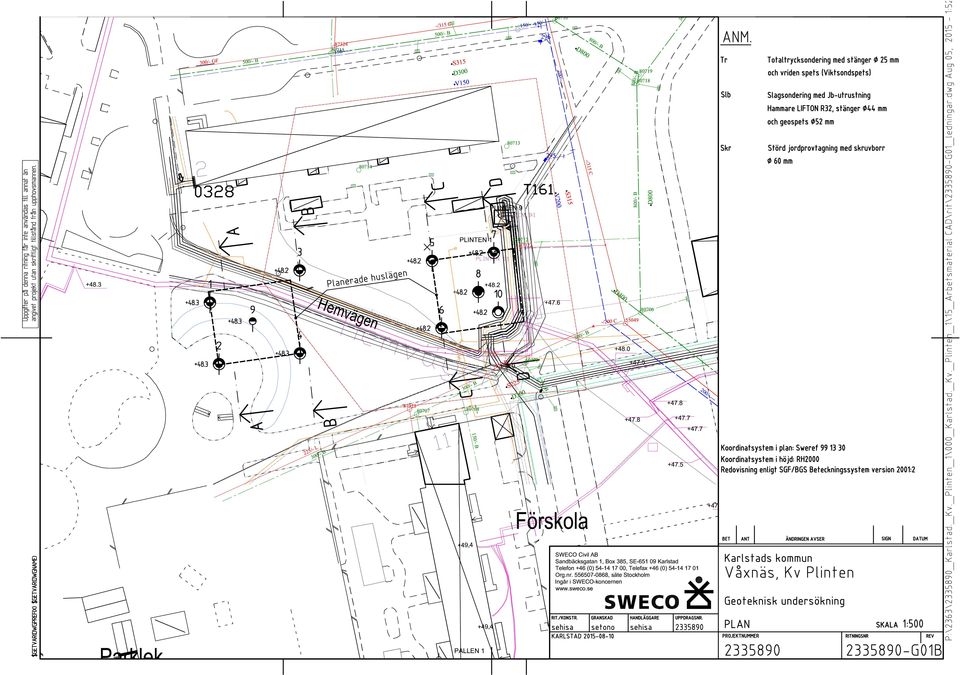

3 1 Uppdrag På uppdrag av Karlstads kommun har Sweco utfört geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna för grundläggning för nya byggnader. Föreliggande handling är ett projekteringsunderlag och behandlar företrädesvis geotekniska synpunkter och rekommendationer i projekteringsskedet. Geotekniska synpunkter och rekommendationer i byggskedet ska inarbetas i bygghandling alternativt ska denna handling revideras. 2 Befintliga förhållanden, planerad ny byggnad Aktuell fastighet ligger på norra och södra sidan av Hemvägen, Våxnäs, Karlstad. Marken utgörs i dag av en relativt plan gräsyta med enstaka buskar och träd. I norr angränsar området mot ett område med hyreshus och i söder mot en förskola. Mot öster återfinns en parkeringsyta och mot väster en GC-väg samt fortsättning av gräsytan. Planerade byggnader uppförs som punkthus och ges planmåtten ca 16x18 m 2. Ungefärlig placering på byggnaderna redovisas på ritning G01 enligt erhållen skiss benämnd idé Uppgifter om nedförda laster från byggnader samt nivå på färdigt golv och omgivande mark föreligger ej för dagen. Vid fortsatt arbetet och slutlig placering av byggnaderna bör beaktas att ett stort antal ledningar och kablar finns inom byggnadsytorna (se ritning G01B). I läget för den östra byggnaden har även en tidigare byggnad funnits. 3 Styrande dokument Dimensionering SS EN TD Grunder (IEG Rapport 2:2008, rev 2) Dimensionering SS EN kapitel 6 TD Plattgrundläggning (IEG Rapport 7:2008) Dimensionering SS EN kapitel 7 TD Pålgrundläggning (IEG Rapport 8:2008 rev 2) Jordens hållfasthet - Svensk Standard SS-EN ISO och :2004 Jordens benämning - Svensk Standard SS-EN ISO och : Tidigare utförd undersökning I närliggande område har Sweco tidigare utfört geoteknisk undersökning. Resultat från denna undersökning har i tillämpliga delar inarbetats i nu föreliggande handling. Följande handling har studerats. Karlstad, del av Sandbäcken 1:1, ny detaljplan. Uppdragsnummer , daterad (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx

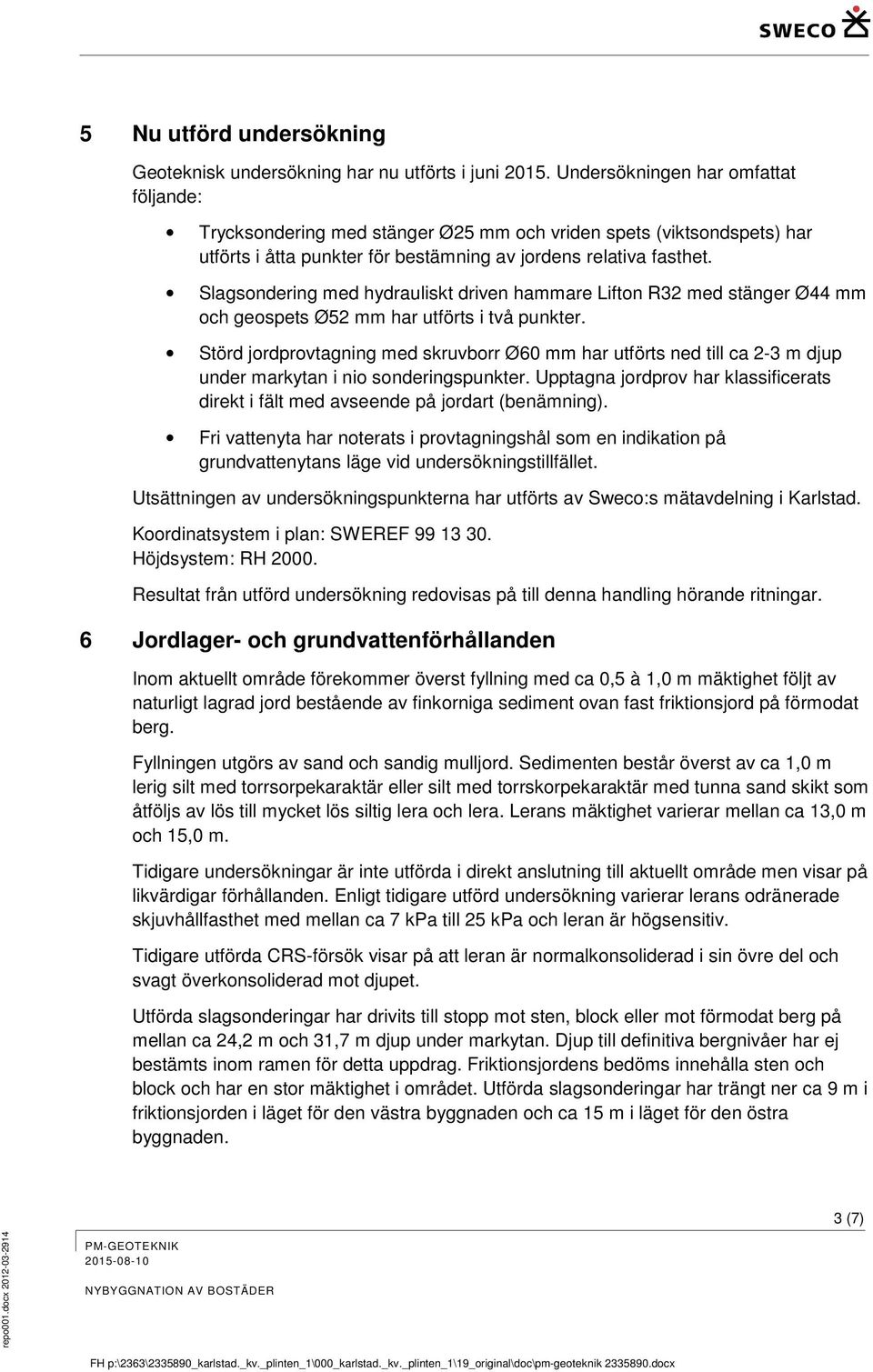

4 5 Nu utförd undersökning Geoteknisk undersökning har nu utförts i juni Undersökningen har omfattat följande: Trycksondering med stänger Ø25 mm och vriden spets (viktsondspets) har utförts i åtta punkter för bestämning av jordens relativa fasthet. Slagsondering med hydrauliskt driven hammare Lifton R32 med stänger Ø44 mm och geospets Ø52 mm har utförts i två punkter. Störd jordprovtagning med skruvborr Ø60 mm har utförts ned till ca 2-3 m djup under markytan i nio sonderingspunkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Utsättningen av undersökningspunkterna har utförts av Sweco:s mätavdelning i Karlstad. Koordinatsystem i plan: SWEREF Höjdsystem: RH Resultat från utförd undersökning redovisas på till denna handling hörande ritningar. 6 Jordlager- och grundvattenförhållanden Inom aktuellt område förekommer överst fyllning med ca 0,5 à 1,0 m mäktighet följt av naturligt lagrad jord bestående av finkorniga sediment ovan fast friktionsjord på förmodat berg. Fyllningen utgörs av sand och sandig mulljord. Sedimenten består överst av ca 1,0 m lerig silt med torrsorpekaraktär eller silt med torrskorpekaraktär med tunna sand skikt som åtföljs av lös till mycket lös siltig lera och lera. Lerans mäktighet varierar mellan ca 13,0 m och 15,0 m. Tidigare undersökningar är inte utförda i direkt anslutning till aktuellt område men visar på likvärdigar förhållanden. Enligt tidigare utförd undersökning varierar lerans odränerade skjuvhållfasthet med mellan ca 7 kpa till 25 kpa och leran är högsensitiv. Tidigare utförda CRS-försök visar på att leran är normalkonsoliderad i sin övre del och svagt överkonsoliderad mot djupet. Utförda slagsonderingar har drivits till stopp mot sten, block eller mot förmodat berg på mellan ca 24,2 m och 31,7 m djup under markytan. Djup till definitiva bergnivåer har ej bestämts inom ramen för detta uppdrag. Friktionsjordens bedöms innehålla sten och block och har en stor mäktighet i området. Utförda slagsonderingar har trängt ner ca 9 m i friktionsjorden i läget för den västra byggnaden och ca 15 m i läget för den östra byggnaden. 3 (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx

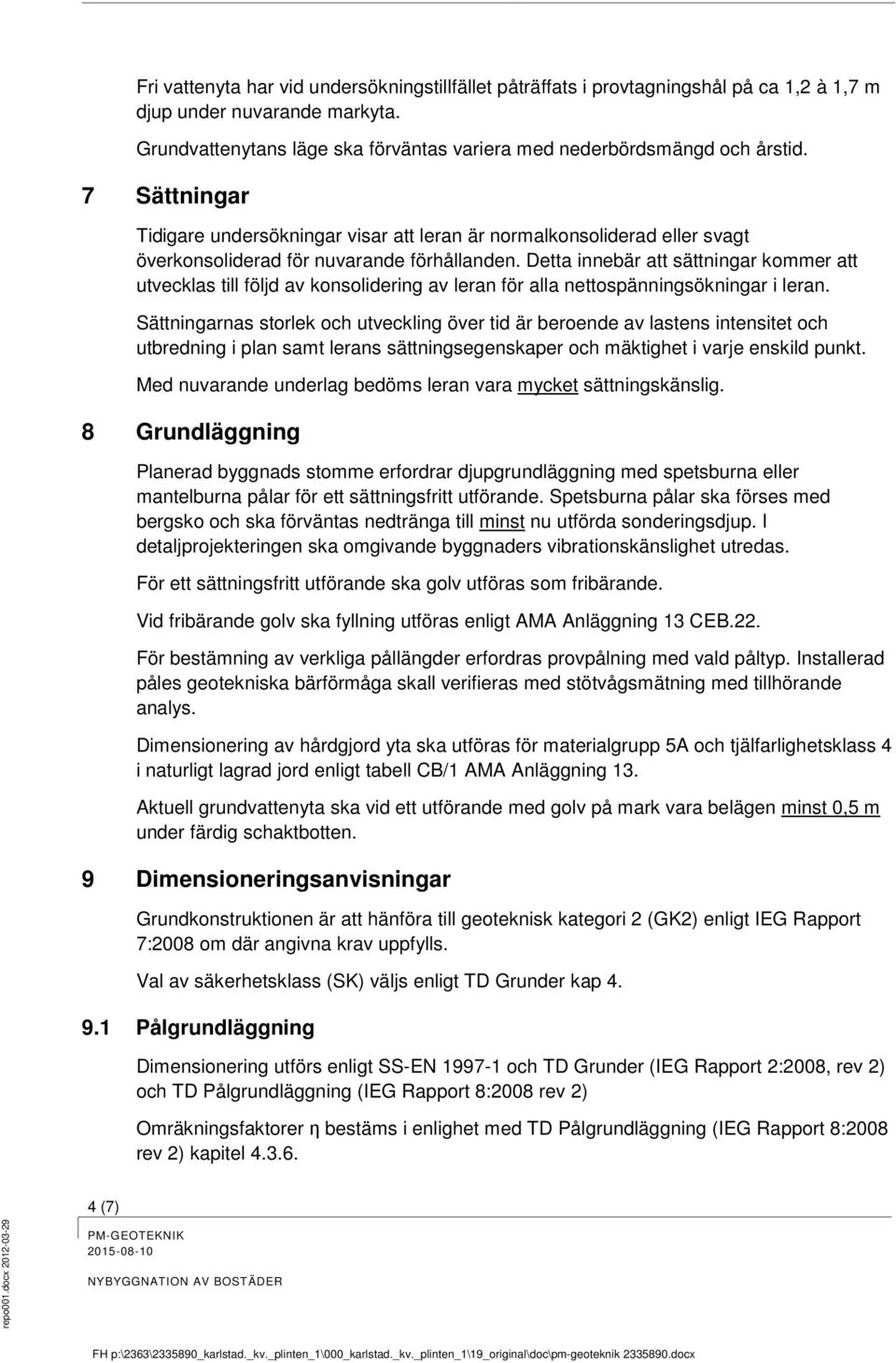

5 Fri vattenyta har vid undersökningstillfället påträffats i provtagningshål på ca 1,2 à 1,7 m djup under nuvarande markyta. Grundvattenytans läge ska förväntas variera med nederbördsmängd och årstid. 7 Sättningar Tidigare undersökningar visar att leran är normalkonsoliderad eller svagt överkonsoliderad för nuvarande förhållanden. Detta innebär att sättningar kommer att utvecklas till följd av konsolidering av leran för alla nettospänningsökningar i leran. Sättningarnas storlek och utveckling över tid är beroende av lastens intensitet och utbredning i plan samt lerans sättningsegenskaper och mäktighet i varje enskild punkt. Med nuvarande underlag bedöms leran vara mycket sättningskänslig. 8 Grundläggning Planerad byggnads stomme erfordrar djupgrundläggning med spetsburna eller mantelburna pålar för ett sättningsfritt utförande. Spetsburna pålar ska förses med bergsko och ska förväntas nedtränga till minst nu utförda sonderingsdjup. I detaljprojekteringen ska omgivande byggnaders vibrationskänslighet utredas. För ett sättningsfritt utförande ska golv utföras som fribärande. Vid fribärande golv ska fyllning utföras enligt AMA Anläggning 13 CEB.22. För bestämning av verkliga pållängder erfordras provpålning med vald påltyp. Installerad påles geotekniska bärförmåga skall verifieras med stötvågsmätning med tillhörande analys. Dimensionering av hårdgjord yta ska utföras för materialgrupp 5A och tjälfarlighetsklass 4 i naturligt lagrad jord enligt tabell CB/1 AMA Anläggning 13. Aktuell grundvattenyta ska vid ett utförande med golv på mark vara belägen minst 0,5 m under färdig schaktbotten. 9 Dimensioneringsanvisningar Grundkonstruktionen är att hänföra till geoteknisk kategori 2 (GK2) enligt IEG Rapport 7:2008 om där angivna krav uppfylls. Val av säkerhetsklass (SK) väljs enligt TD Grunder kap Pålgrundläggning Dimensionering utförs enligt SS-EN och TD Grunder (IEG Rapport 2:2008, rev 2) och TD Pålgrundläggning (IEG Rapport 8:2008 rev 2) Omräkningsfaktorer η bestäms i enlighet med TD Pålgrundläggning (IEG Rapport 8:2008 rev 2) kapitel (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx

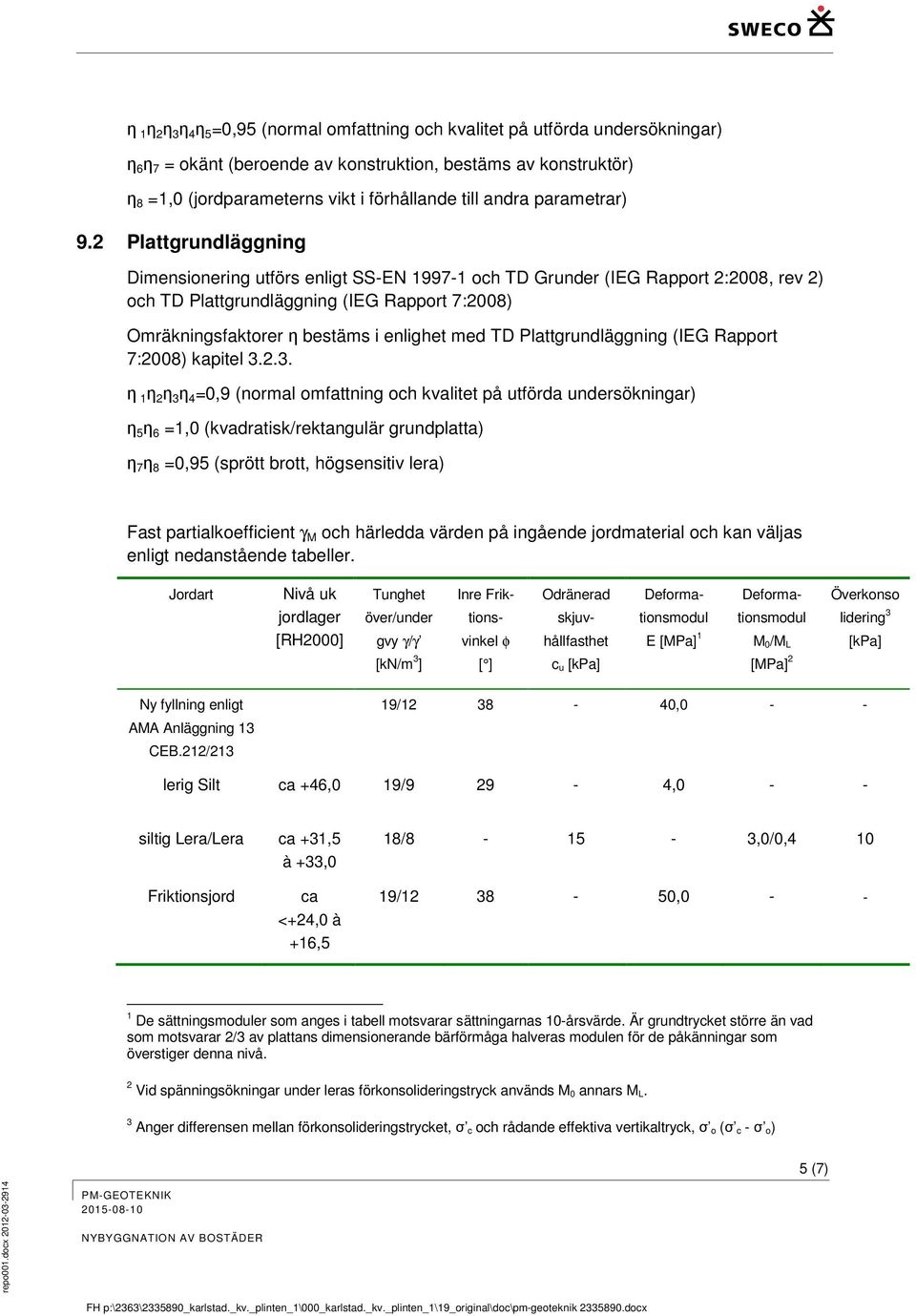

6 η 1η 2 η 3 η 4 η 5 =0,95 (normal omfattning och kvalitet på utförda undersökningar) η 6 η 7 = okänt (beroende av konstruktion, bestäms av konstruktör) η 8 =1,0 (jordparameterns vikt i förhållande till andra parametrar) 9.2 Plattgrundläggning Dimensionering utförs enligt SS-EN och TD Grunder (IEG Rapport 2:2008, rev 2) och TD Plattgrundläggning (IEG Rapport 7:2008) Omräkningsfaktorer η bestäms i enlighet med TD Plattgrundläggning (IEG Rapport 7:2008) kapitel η 1η 2 η 3 η 4 =0,9 (normal omfattning och kvalitet på utförda undersökningar) η 5 η 6 =1,0 (kvadratisk/rektangulär grundplatta) η 7 η 8 =0,95 (sprött brott, högsensitiv lera) Fast partialkoefficient γ M och härledda värden på ingående jordmaterial och kan väljas enligt nedanstående tabeller. Jordart Nivå uk jordlager [RH2000] Tunghet över/under gvy γ/γ Inre Friktionsvinkel φ E [MPa] 1 Odränerad skjuvhållfasthet Deformationsmodul Deformationsmodul M 0/M L Överkonso lidering 3 [kpa] [kn/m 3 ] [ ] c u [kpa] [MPa] 2 Ny fyllning enligt AMA Anläggning 13 CEB.212/213 19/ ,0 - - lerig Silt ca +46,0 19/9 29-4,0 - - siltig Lera/Lera ca +31,5 à +33,0 18/ ,0/0,4 10 Friktionsjord ca <+24,0 à +16,5 19/ , De sättningsmoduler som anges i tabell motsvarar sättningarnas 10-årsvärde. Är grundtrycket större än vad som motsvarar 2/3 av plattans dimensionerande bärförmåga halveras modulen för de påkänningar som överstiger denna nivå. 2 Vid spänningsökningar under leras förkonsolideringstryck används M 0 annars M L. 3 Anger differensen mellan förkonsolideringstrycket, σ c och rådande effektiva vertikaltryck, σ o (σ c - σ o) 5 (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx

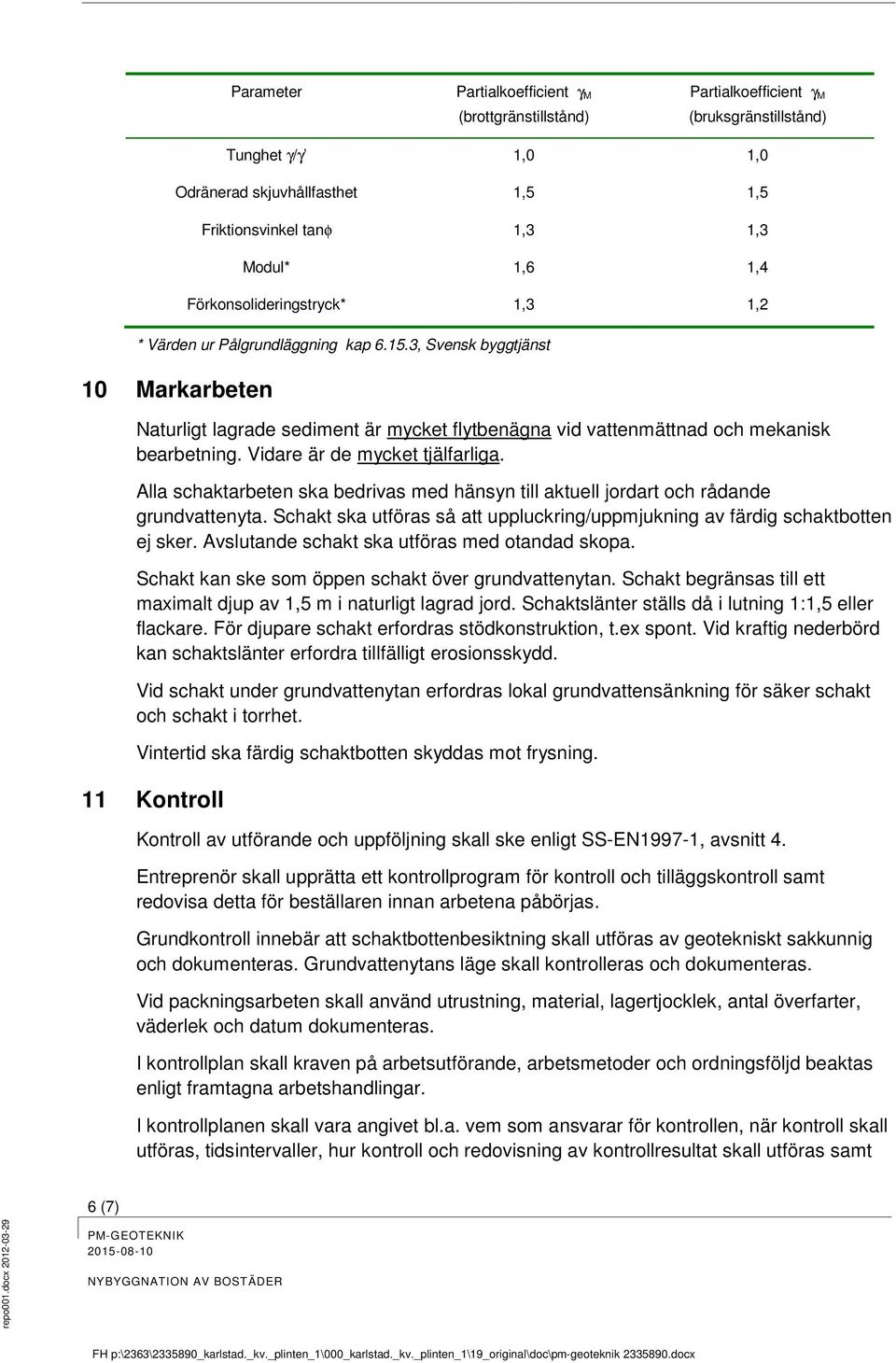

7 Parameter Partialkoefficient γ M (brottgränstillstånd) Partialkoefficient γ M (bruksgränstillstånd) Tunghet γ/γ 1,0 1,0 Odränerad skjuvhållfasthet 1,5 1,5 Friktionsvinkel tanφ 1,3 1,3 Modul* 1,6 1,4 Förkonsolideringstryck* 1,3 1,2 * Värden ur Pålgrundläggning kap , Svensk byggtjänst 10 Markarbeten Naturligt lagrade sediment är mycket flytbenägna vid vattenmättnad och mekanisk bearbetning. Vidare är de mycket tjälfarliga. Alla schaktarbeten ska bedrivas med hänsyn till aktuell jordart och rådande grundvattenyta. Schakt ska utföras så att uppluckring/uppmjukning av färdig schaktbotten ej sker. Avslutande schakt ska utföras med otandad skopa. Schakt kan ske som öppen schakt över grundvattenytan. Schakt begränsas till ett maximalt djup av 1,5 m i naturligt lagrad jord. Schaktslänter ställs då i lutning 1:1,5 eller flackare. För djupare schakt erfordras stödkonstruktion, t.ex spont. Vid kraftig nederbörd kan schaktslänter erfordra tillfälligt erosionsskydd. Vid schakt under grundvattenytan erfordras lokal grundvattensänkning för säker schakt och schakt i torrhet. Vintertid ska färdig schaktbotten skyddas mot frysning. 11 Kontroll Kontroll av utförande och uppföljning skall ske enligt SS-EN1997-1, avsnitt 4. Entreprenör skall upprätta ett kontrollprogram för kontroll och tilläggskontroll samt redovisa detta för beställaren innan arbetena påbörjas. Grundkontroll innebär att schaktbottenbesiktning skall utföras av geotekniskt sakkunnig och dokumenteras. Grundvattenytans läge skall kontrolleras och dokumenteras. Vid packningsarbeten skall använd utrustning, material, lagertjocklek, antal överfarter, väderlek och datum dokumenteras. I kontrollplan skall kraven på arbetsutförande, arbetsmetoder och ordningsföljd beaktas enligt framtagna arbetshandlingar. I kontrollplanen skall vara angivet bl.a. vem som ansvarar för kontrollen, när kontroll skall utföras, tidsintervaller, hur kontroll och redovisning av kontrollresultat skall utföras samt 6 (7) repo001.docx PM-GEOTEKNIK NYBYGGNATION AV BOSTÄDER FH p:\2363\ _karlstad._kv._plinten_1\000_karlstad._kv._plinten_1\19_original\doc\pm-geoteknik docx
