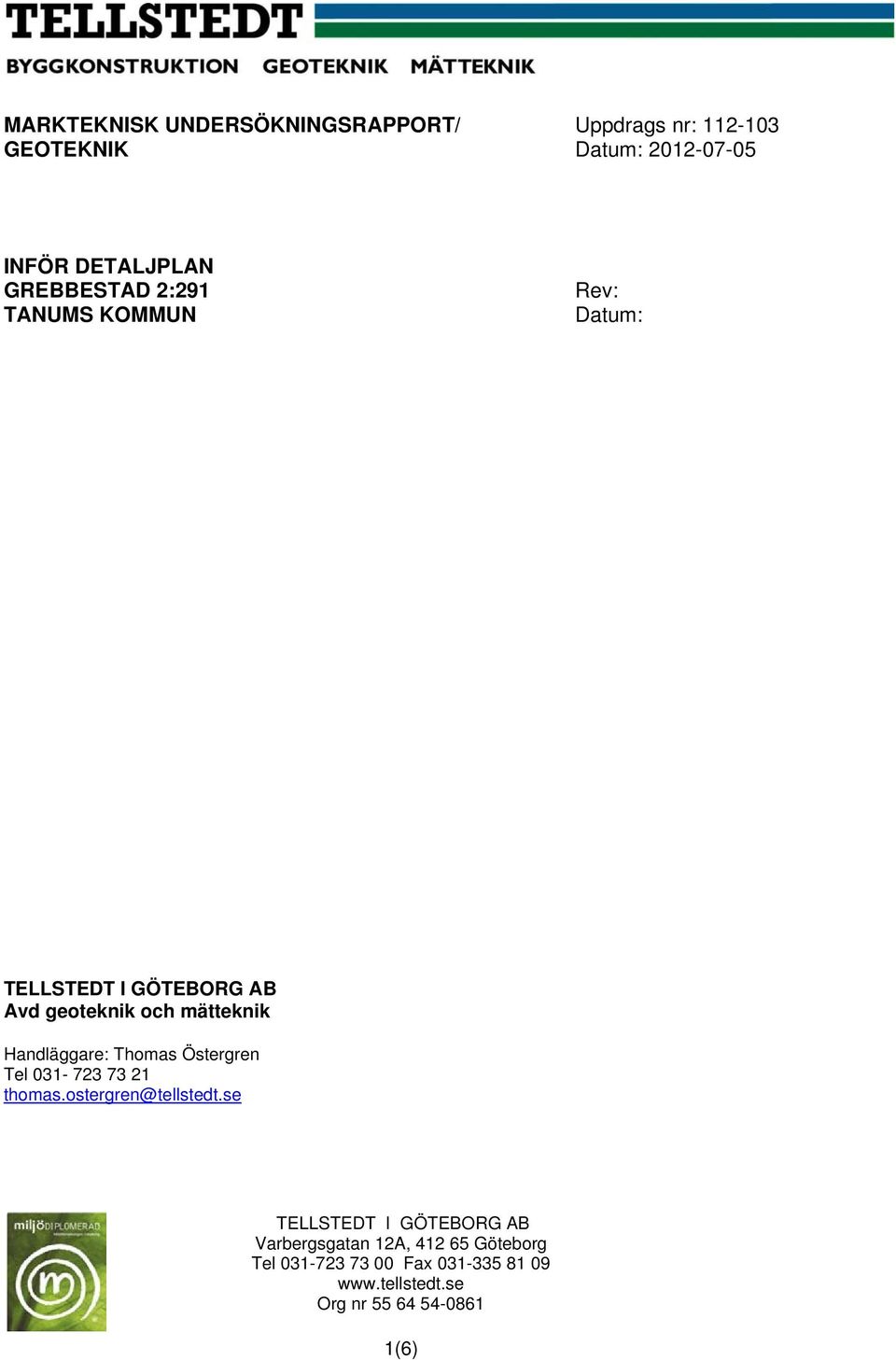

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT/ Uppdrags nr: GEOTEKNIK Datum: INFÖR DETALJPLAN GREBBESTAD 2:291 TANUMS KOMMUN Rev: Datum: TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Handläggare: Thomas Östergren Tel thomas.ostergren@tellstedt.se TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (6)

2 Innehåll 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN Topografi Ytbeskaffenhet Befintliga konstruktioner POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Fältingenjör GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod HYDROGEOLOGISKA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN VÄRDERING AV UNDERSÖKNING Generellt ÖVRIGT (6)

3 1 OBJEKT På uppdrag av Dan Tobiasson, har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat projekt. Syftet med denna MUR/geoteknik är att bestämma markområdets geotekniska egenskaper inför planerad byggnation. Bild 1. Ungefärligt läge för det undersökta området. 2 ÄNDAMÅL De geotekniska undersökningarna syftar till att utgöra underlag inför detaljplanearbete på fastigheten Grebbestad 2:291, Tanums Kommun. 3 UNDERLAG FÖR UNDERSÖKNINGEN Ritningar och kartor tillhandahållna av beställaren. Ledningskartor, beställda av Tellstedt i Göteborg AB. 4 STYRANDE DOKUMENT Tabell 1. Planerings- och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande Rapport 1:96 (SGF fälthandbok) Beteckningssystem SGF/BGS beteckningssystem 2001:2 3(6)

4 Tabell 2. Fältundersökningar Undersökningsmetod Geoteknisk undersökning och provningprovtagning genom borrnings-och utgrävningsmetoder och grundvattenmätning Slb-sondering Tr-sondering Standard eller annat styrande dokument Rapport 1:96 (SGF Fälthandbok) Rapport 1:96 (SGF Fälthandbok) Rapport 1:96 (SGF Fälthandbok) Tabell 3. Laboratorieundersökningar Klassificering SIS-CEN ISO : GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med geoteknisk kategori 2. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 Topografi Undersökningsområdet är beläget strax norr om Grebbestad, öster om Länsväg 163, söder om Falkerödsvägen. Området består främst av ängsmark, och ett uppfyllt område med befintlig bebyggelse. Marknivån inom området varierar mellan ca +20 och +32. Utanför områdets sydöstra hörn finns ett höjdparti med berg i dagen. 6.2 Ytbeskaffenhet De redovisade jordmäktigheterna är uppmätta i provtagningspunkterna och gäller i de specifika punkterna. Således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Jordlagerföljden inom undersökningsområdet utgörs av ytlager av mulljord som underlagras av sand, samt i stora delar fyllnadsmaterial. Se bilaga 1, för mer information. Ytlagret utgörs i skruvprovtagningspunkt 2 och 4 av sandig, något grusig mulljord. Fyllnadsmaterial finns i området runt punkt 5, 6, 7, 8, och 9, och består enligt uppgift från markägaren av sprängsten. Sand med inslag av grus och sten hittas under ytlagret på varierande djup, och med varierande sammansättning. Se bilaga 1 för mer detaljerad beskrivning. Bergets nivå har ej undersökts, men stopp mot sten block eller berg har noterats vid slagsondering i samtliga undersökningspunkter. 4(6)

5 Sonderingsdjupen till sten block eller berg varierar mellan 0,5 20,3 m. De största djupen (punkt 3 och 4) finns i områdets nordvästra del. 6.3 Befintliga konstruktioner Inom området finns idag ett antal byggnader. 7 POSITIONERING Sonderingspunkterna, har mätts in med GPS, understödd av SWEPOS fasta referensstationer. Koordinatsystem: Sweref Höjdsystem: RH 70 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 8.1 Utförda undersökningar Den geotekniska undersökningen utfördes med borrbandvagn Geotech 504 och bestod i: Tr Slb Skr -Trycksondering i 5 punkter -Slagsondering i 10 punkter -Skruvprovtagning i 2 punkter, störd provtagning Tabell 4. Utförda fältundersökningar Und. punkt Und. punkt Tr Slb Skr Tr Slb Skr 1 X X 6 X X 2 X X X 7 X 3 X X 8 X 4 X X X 9 X 5 X 10 X 8.2 Undersökningsperiod Den geotekniska undersökningen utfördes under juni Fältingenjör Fältarbetet har utförts av fältingenjör Mikael Enkvist, Tellstedt i Göteborg AB. 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 9.1 Utförda undersökningar Jordartsbenämning har utförts på upptagna skruvprover (borrhål 2 och 4), se bilaga 1. 5(6)

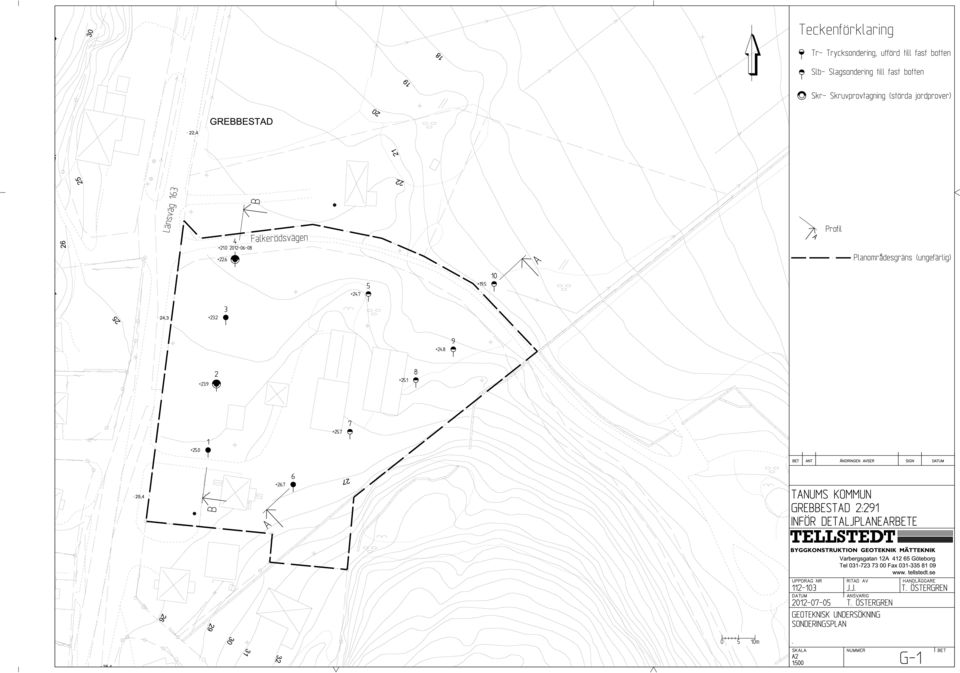

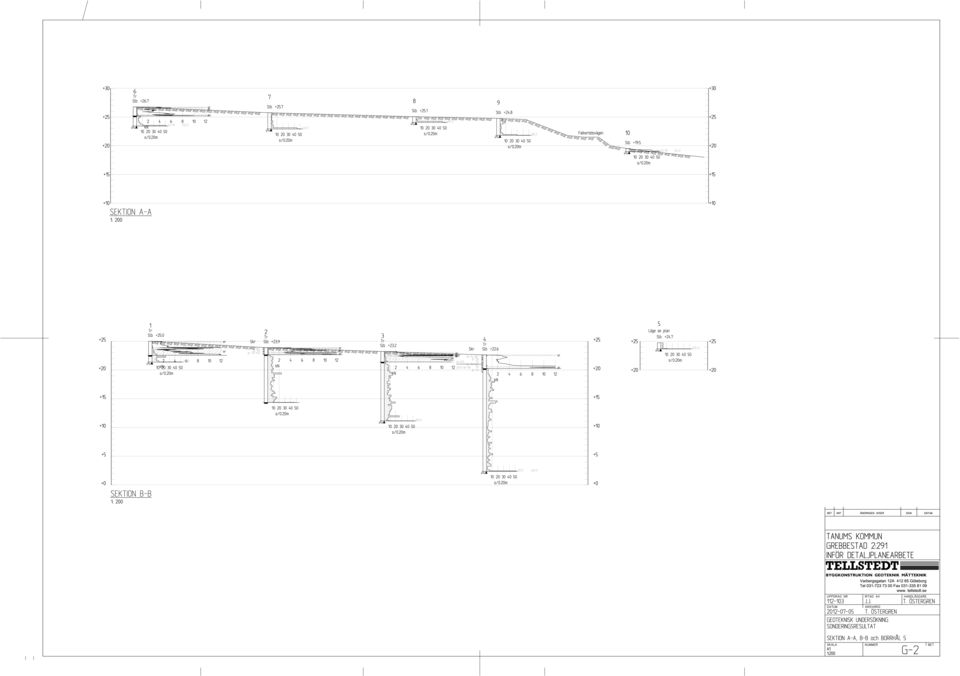

6 Tabell 5. Utförda laboratorieundersökningar Und punkt Bh 2 Bh 4 Jordart Vattenkvot W (%) X X Densitet t/m3 Konflytgräns W L Sensitivitet S T Skjuvhållfasthet (ored. fu kpa) Konprov Omrörd skjuvhållfasthet 9.2 Undersökningsperiod Jordartsbenämningen i borrhål 2 och 4 utfördes i fält av fältgeotekniker Mikael Enkvist. 10 HYDROGEOLOGISKA UNDERSÖKNINGAR Vid undersökningstillfället noterades en grundvattenyta i skruvprovtagningshål 4, 1,6 m under markytan. 11 HÄRLEDDA VÄRDEN Bilaga 1 Skruvprovtagningstabell 12 VÄRDERING AV UNDERSÖKNING 12.1 Generellt Den geotekniska undersökningen utfördes utan problem. Inga avvikelser har noterats. 13 ÖVRIGT Bilagor Bilaga 1 Skruvprovtagningstabell Ritning G-1 Sonderingsplan (A2), 1:500 Ritning G-2 Sonderingsresultat (A1), 1:200 6(6)

7 Uppdrag: Grebbestad 2:291 Bilaga 1 Uppdrag nr: Datum: Utförd av: ME Borrhål Provtagn.- Provtag.- Vattenyta Vatten- Tjälfarlig.- Konflytgräns Jordart nivå metod mumy kvot % klass (%) 2 0,0-0,3 Skr sandig MULLJORD, något grusig 0,3-0,7 grusig SAND 0,7-1,1 grusig SAND, något stenig 4 0,0-0,5 Skr sandig MULLJORD, något grusig 1,6 0,5-0,8 0 grusig SAND 0,8-1,4 SAND 1,4-1,8 grusig SAND, något stenig 1,8-2,2 SAND 2,2-3,0 grusig SAND TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E-post info@tellstedt.se
