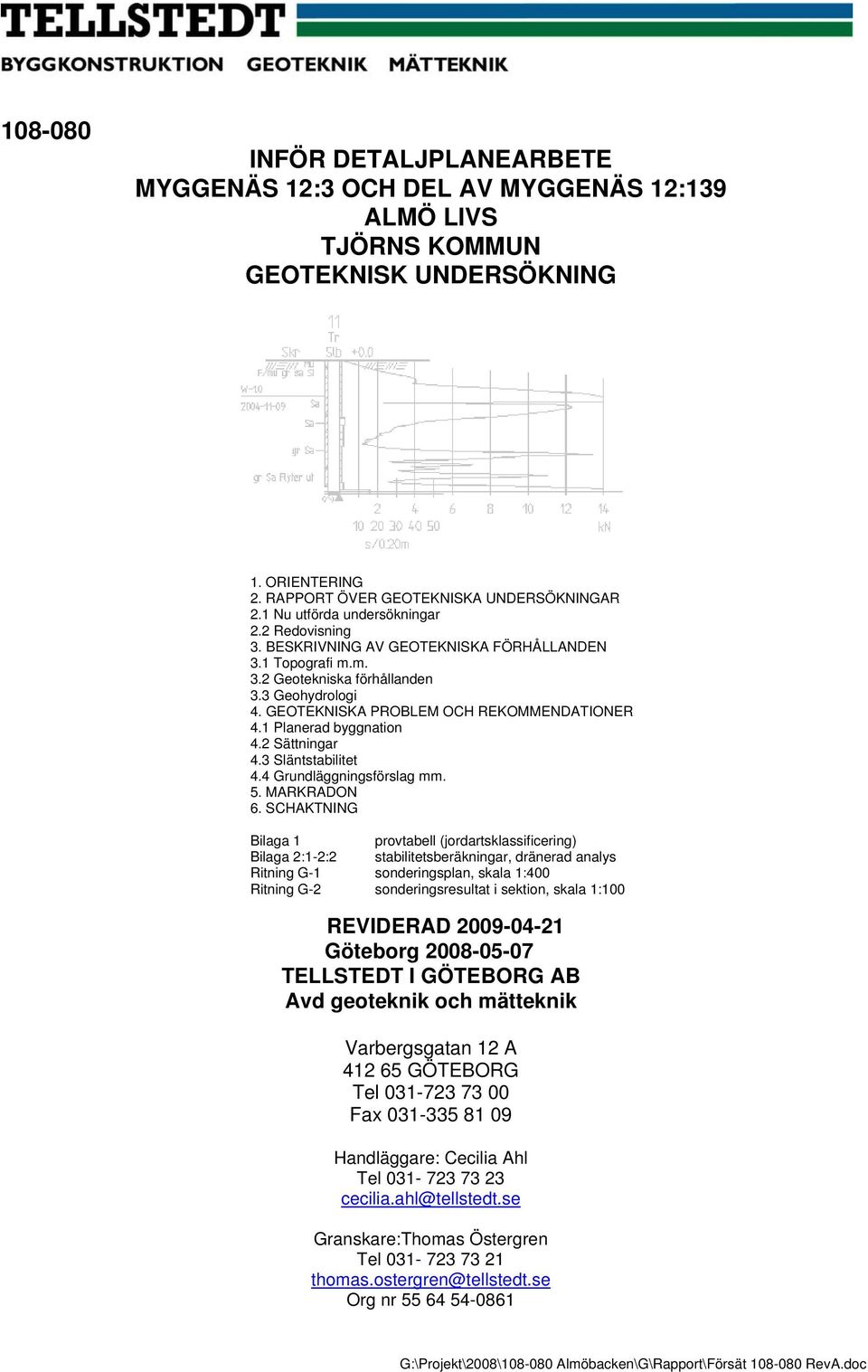

1 INFÖR DETALJPLANEARBETE MYGGENÄS 12:3 OCH DEL AV MYGGENÄS 12:139 ALMÖ LIVS TJÖRNS KOMMUN GEOTEKNISK UNDERSÖKNING 1. ORIENTERING 2. RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR 2.1 Nu utförda undersökningar 2.2 Redovisning 3. BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN 3.1 Topografi m.m. 3.2 Geotekniska förhållanden 3.3 Geohydrologi 4. GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 4.1 Planerad byggnation 4.2 Sättningar 4.3 Släntstabilitet 4.4 Grundläggningsförslag mm. 5. MARKRADON 6. SCHAKTNING Bilaga 1 provtabell (jordartsklassificering) Bilaga 2:1-2:2 stabilitetsberäkningar, dränerad analys Ritning G-1 sonderingsplan, skala 1:400 Ritning G-2 sonderingsresultat i sektion, skala 1:100 REVIDERAD Göteborg TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Varbergsgatan 12 A GÖTEBORG Tel Fax Handläggare: Cecilia Ahl Tel cecilia.ahl@tellstedt.se Granskare:Thomas Östergren Tel thomas.ostergren@tellstedt.se Org nr G:\Projekt\2008\ Almöbacken\G\Rapport\Försät RevA.doc

2 INNEHÅLLSFÖRTECKNING 1 ORIENTERING RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR Nu utförda undersökningar Redovisning BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN Topografi mm Geotekniska förhållanden Geohydrologi GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER Planerad byggnation Sättningar Släntstabilitet Grundläggningsförslag mm MARKRADON SCHAKTNING (6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

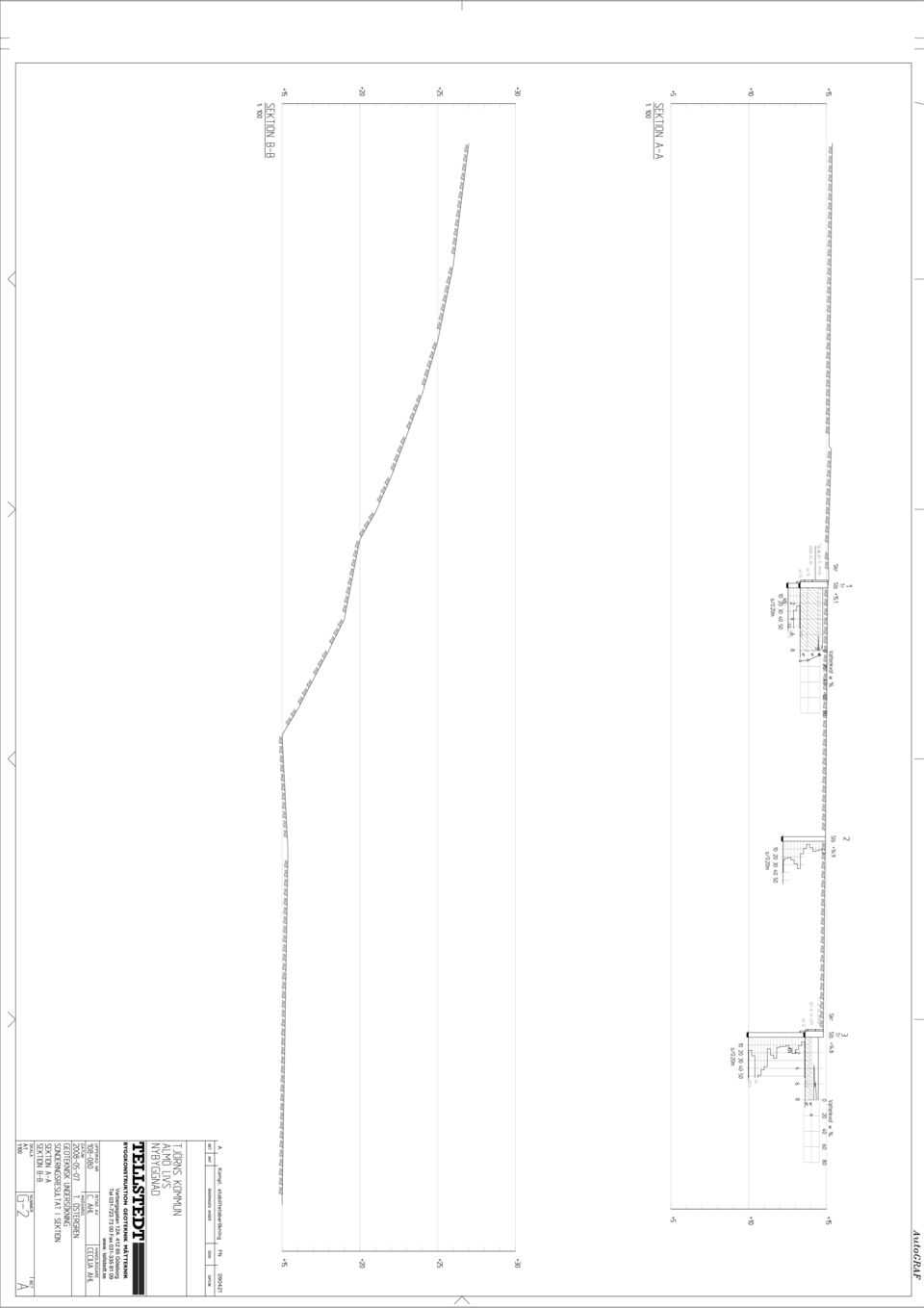

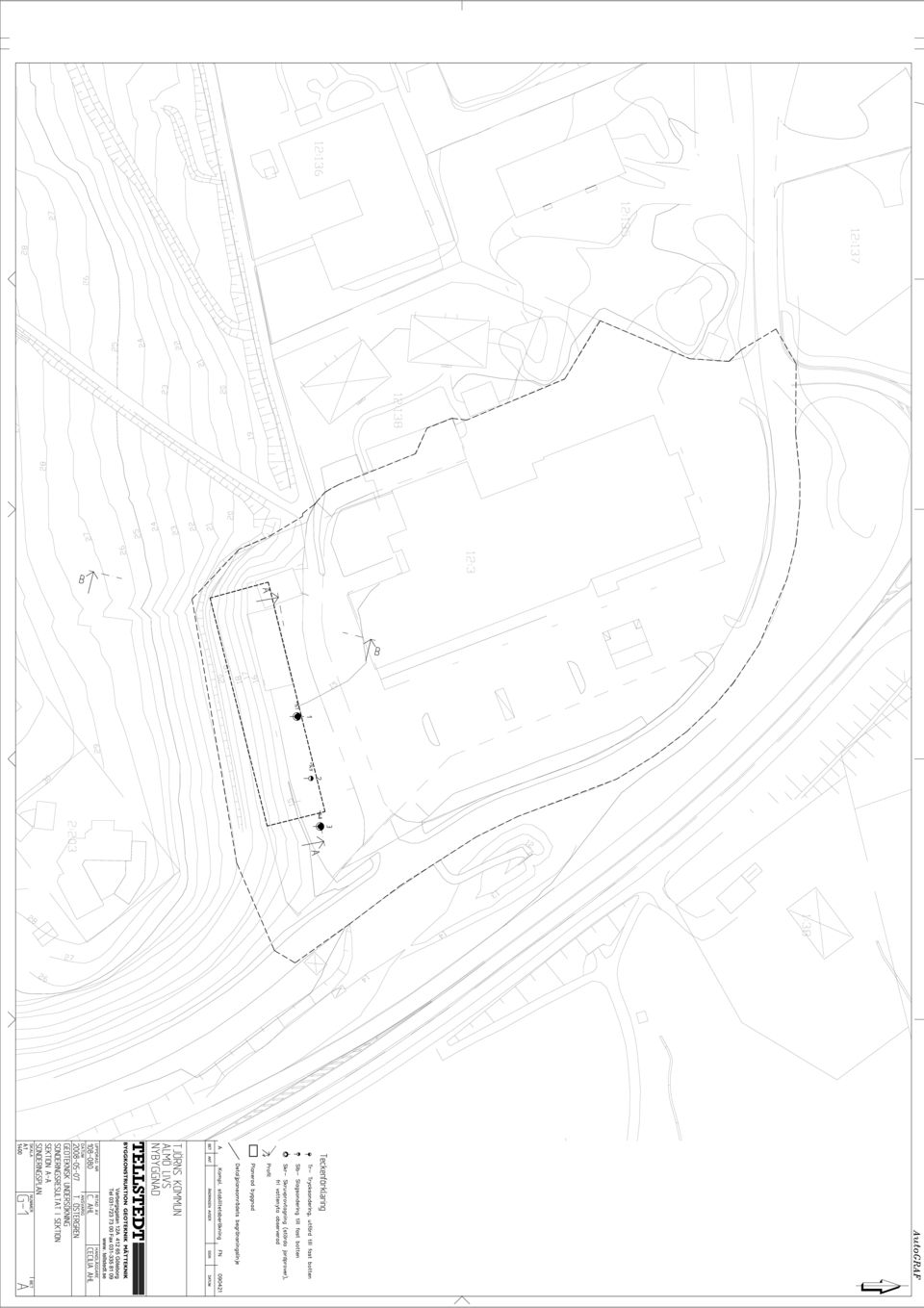

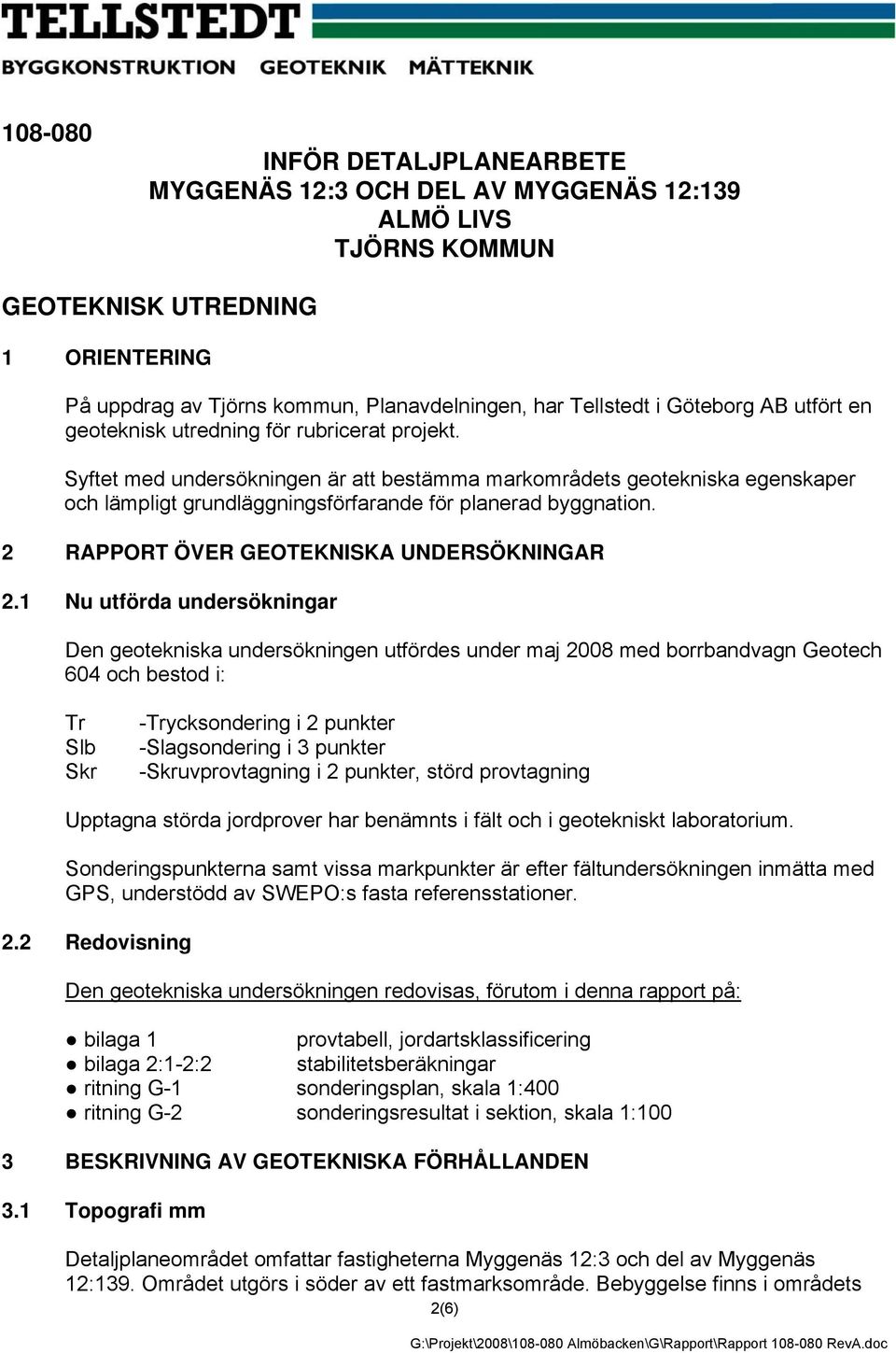

3 INFÖR DETALJPLANEARBETE MYGGENÄS 12:3 OCH DEL AV MYGGENÄS 12:139 ALMÖ LIVS TJÖRNS KOMMUN GEOTEKNISK UTREDNING 1 ORIENTERING På uppdrag av Tjörns kommun, Planavdelningen, har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat projekt. Syftet med undersökningen är att bestämma markområdets geotekniska egenskaper och lämpligt grundläggningsförfarande för planerad byggnation. 2 RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR 2.1 Nu utförda undersökningar Den geotekniska undersökningen utfördes under maj 2008 med borrbandvagn Geotech 604 och bestod i: Tr Slb Skr -Trycksondering i 2 punkter -Slagsondering i 3 punkter -Skruvprovtagning i 2 punkter, störd provtagning Upptagna störda jordprover har benämnts i fält och i geotekniskt laboratorium. Sonderingspunkterna samt vissa markpunkter är efter fältundersökningen inmätta med GPS, understödd av SWEPO:s fasta referensstationer. 2.2 Redovisning Den geotekniska undersökningen redovisas, förutom i denna rapport på: bilaga 1 provtabell, jordartsklassificering bilaga 2:1-2:2 stabilitetsberäkningar ritning G-1 sonderingsplan, skala 1:400 ritning G-2 sonderingsresultat i sektion, skala 1:100 3 BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN 3.1 Topografi mm Detaljplaneområdet omfattar fastigheterna Myggenäs 12:3 och del av Myggenäs 12:139. Området utgörs i söder av ett fastmarksområde. Bebyggelse finns i områdets 2(6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

4 norra del (Almö Livs, parkeringsytor och förrådsbyggnader), se ritning G Fastmarkspartiet i söder är delvis bevuxet med träd. Strax sydöst om den planerade utbyggnaden av Almö Livs (se ritning G ), finns ett större dike samt en brant slänt. Markytan inom detaljplaneområdet lutar från +21 i söder till +15 i norr. Bild 1. Ungefärligt läge för detaljplaneområdet vid Almö Livs, Tjörns kommun 3.2 Geotekniska förhållanden De redovisade jordmäktigheterna är uppmätta i provtagningspunkterna och gäller i de specifika punkterna, således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Sonderingsstopp har erhållits ca 1-2,0 meter under markytan med trycksondering och ca 3-5,0 meter under markytan vid slagsondering, se sonderingsresultat ritning G-1. Jordlagerföljden inom området har endast undersökts i två skruvprovtagningspunkter, punkt 1 och 3 (framkomligheten för borrbandvagnen var svår inom större delen av detaljplaneområdet, pga. befintliga byggnader samt branta slänter). Jordlagren norr om de undersökta punkterna utgörs av lera, enligt jordartskartan. Söder om det undersökta 3(6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

5 området utbreder sig ett höjdparti som enligt jordartskartan utgörs av sandig och siltig morän. Det naturliga ytlagret i provtagningspunkterna var ersatt av asfalt, vilken underlagrades av fyllnadsmaterial. Fyllnadsmaterialet utgjordes av grusig sandig silt med stenar i punkt 1 och av grusig sand med stenar i punkt 3 till ca 1,0 meters djup. Fyllnadsmaterialet underlagrades i punkt 1 av sandig silt till ett djup av 2,0 meter och i punkt 3 hittades ett lager av något grusig siltig sandig lera med torrskorpekaraktär till 1,0 meters djup vilken därefter underlagrades av sandig silt till ca 1,5 meters djup. Silt ska alltid betraktas som flyt och skredbenägen i vattenmättat tillstånd, samt tjälfarlig. Anm Friktionsjord = sten, grus och sand, kornstorlek 200-0,2 mm. Mellanjord = finsand och silt, kornstorlek 0,2-0,002 mm. Kohesionsjord = kornstorlek 0,002-0,001 mm. 3.3 Geohydrologi Vid undersökningstillfället noterades en vattenyta i skruvprovtagningspunkt 1, 0,8 meter under markytan. Grundvattennivån antas fluktuera med årstiderna. 4 GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 4.1 Planerad byggnation Inom området planeras en utbyggnad av Almö Livs. 4.2 Sättningar Jordarterna sättningsegenskaper inom detaljplaneområdet har ej studerats. Dock är troligen jordarterna fasta och jorddjupen grunda. Innan grundläggningsarbeten sker inom området kan det vara bra att gräva några provgropar, för att utreda jordförhållandena, där borrbandvagnen ej kunnat ta sig fram. Om grundläggning sker enligt föreslagen metod, kommer endast marginella sättningar ske. 4.3 Släntstabilitet Stabiliteten för slänten söder om planerad byggnad har beräknats i sektion B-B. Beräkningarna har utförts i programmet SLOPE/W enligt Morgenstern-Prices analysmetod. Med hänsyn till de geotekniska förhållandena på platsen har beräkningarna utförts i dränerad analys. Markanvändningen inom de aktuella fastigheterna skall hänföras till "Nyexploatering, detaljerad utredning" enligt nomenklatur 4(6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

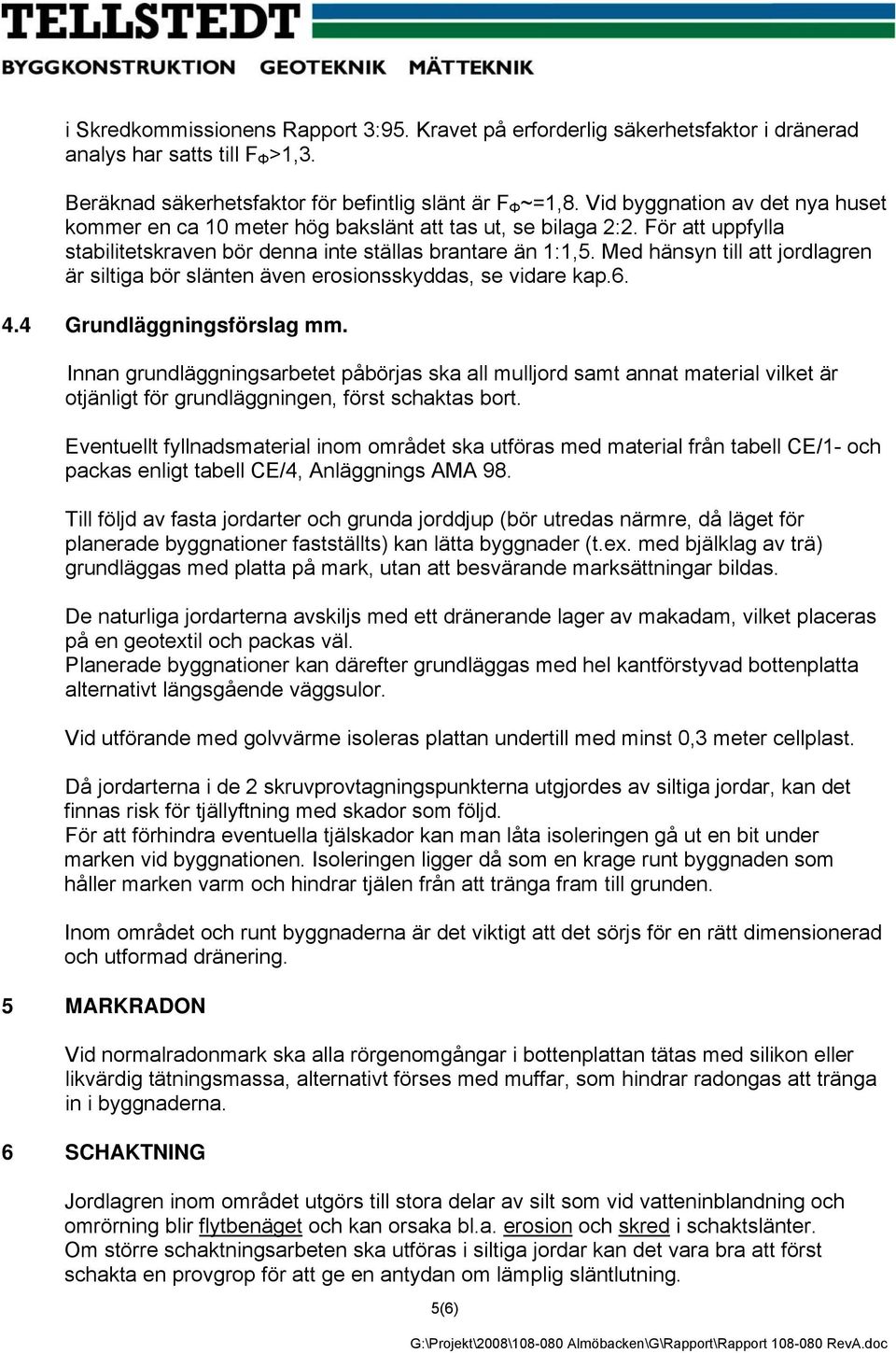

6 i Skredkommissionens Rapport 3:95. Kravet på erforderlig säkerhetsfaktor i dränerad analys har satts till F Φ >1,3. Beräknad säkerhetsfaktor för befintlig slänt är F Φ ~=1,8. Vid byggnation av det nya huset kommer en ca 10 meter hög bakslänt att tas ut, se bilaga 2:2. För att uppfylla stabilitetskraven bör denna inte ställas brantare än 1:1,5. Med hänsyn till att jordlagren är siltiga bör slänten även erosionsskyddas, se vidare kap Grundläggningsförslag mm. Innan grundläggningsarbetet påbörjas ska all mulljord samt annat material vilket är otjänligt för grundläggningen, först schaktas bort. Eventuellt fyllnadsmaterial inom området ska utföras med material från tabell CE/1- och packas enligt tabell CE/4, Anläggnings AMA 98. Till följd av fasta jordarter och grunda jorddjup (bör utredas närmre, då läget för planerade byggnationer fastställts) kan lätta byggnader (t.ex. med bjälklag av trä) grundläggas med platta på mark, utan att besvärande marksättningar bildas. De naturliga jordarterna avskiljs med ett dränerande lager av makadam, vilket placeras på en geotextil och packas väl. Planerade byggnationer kan därefter grundläggas med hel kantförstyvad bottenplatta alternativt längsgående väggsulor. Vid utförande med golvvärme isoleras plattan undertill med minst 0,3 meter cellplast. Då jordarterna i de 2 skruvprovtagningspunkterna utgjordes av siltiga jordar, kan det finnas risk för tjällyftning med skador som följd. För att förhindra eventuella tjälskador kan man låta isoleringen gå ut en bit under marken vid byggnationen. Isoleringen ligger då som en krage runt byggnaden som håller marken varm och hindrar tjälen från att tränga fram till grunden. Inom området och runt byggnaderna är det viktigt att det sörjs för en rätt dimensionerad och utformad dränering. 5 MARKRADON Vid normalradonmark ska alla rörgenomgångar i bottenplattan tätas med silikon eller likvärdig tätningsmassa, alternativt förses med muffar, som hindrar radongas att tränga in i byggnaderna. 6 SCHAKTNING Jordlagren inom området utgörs till stora delar av silt som vid vatteninblandning och omrörning blir flytbenäget och kan orsaka bl.a. erosion och skred i schaktslänter. Om större schaktningsarbeten ska utföras i siltiga jordar kan det vara bra att först schakta en provgrop för att ge en antydan om lämplig släntlutning. 5(6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

7 Släntlutningarna för schaktningsarbeten är oftast till stor del beroende av schaktdjupet, väderleken och hur stor nederbörden är samt grundvattennivån och bör därför bedömas för rådande förhållanden på plats. Som regel för schakt i siltiga jordar gäller att ju kortare schakten står öppen, desto brantare släntlutning kan väljas. REVIDERAD Göteborg TELLSTEDT I GÖTEBORG AB Avd Geoteknik och Mätteknik Cecilia Ahl och Fredrik Nyström handl 6(6) G:\Projekt\2008\ Almöbacken\G\Rapport\Rapport RevA.doc

8 Projekt: Almöbacka, Tjörns kommun Bilaga 1 Projektnummer: Datum: Utförd av: Cecilia Ahl Borrhål Provtagn.- nivå Provtag.- metod Jordart Vattenyta mumy Vattenkvot % 1 Skr ASFALT 0,8 0,0-1,0 Fyllning/ Grå grusig sandig SILT, stenar 5 1,0-1,5 Grå sandig SILT 12 1,5-2,0 Brungrå sandig SILT 13 Tjälfarlig.- klass Konflytgräns (%) 3 Skr ASFALT 0,0-0,5 Fyllning/ grusig SAND, stenar 0,5-1,0 Gråbrun något grusig siltig sandig LERA, torrskorpekaraktär 19 1,0-1,5 grusig sandig SILT TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E post info@tellstedt se

9 Bilaga 2:1 Almö Livs. Sektion B-B. Dränerad analys Name: Fyllning Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 30 Phi-B: 0 Piezometric Line: 1 Elevation Name: siltig Morän Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 5 kpa Phi: 35 Phi-B: 0 Piezometric Line: Fyllning siltig Morän Distance

10 Bilaga 2:2 Almö Livs. Sektion B-B. Dränerad analys. Tillåten schaktlutning Name: Fyllning Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 30 Phi-B: 0 Piezometric Line: 1 Elevation Name: siltig Morän Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 5 kpa Phi: 35 Phi-B: 0 Piezometric Line: Husläge (schematiskt inlagt) Ursprunglig markyta 1:1,5 15 Fyllning siltig Morän Distance
