1 PROJEKTERINGS PM/ Uppdrags nr: GEOTEKNIK OCH MILJÖTEKNIK Datum: NYBYGGNAD PORSCHE CENTER DANDERYD DANDERYDS KOMMUN Rev: Datum: TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Handläggare geoteknik: Jörgen Jonasson Tel jorgen.jonasson@tellstedt.se Handläggare miljö: Cecilia Ahl Tel cecilia.ahl@tellstedt.se Granskare: Thomas Östergren Tel thomas.ostergren@tellstedt.se TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (5)

2 Innehåll 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR PROJEKTERINGS PM BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Jordlagerbeskrivning Geohydrologi Radon GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER Planerad byggnation Grundläggningsförslag m m SCHAKTNING RAPPORT ÖVER MILJÖTEKNISKA UNDERSÖKNINGAR Miljöprovtagning, jord UTFÖRDA ANALYSER, JORD- OCH ASFALTSPROVER Resultat av miljöprovtagning, jord SLUTSATS, MARKMILJÖPROVTAGNING OCH (7)

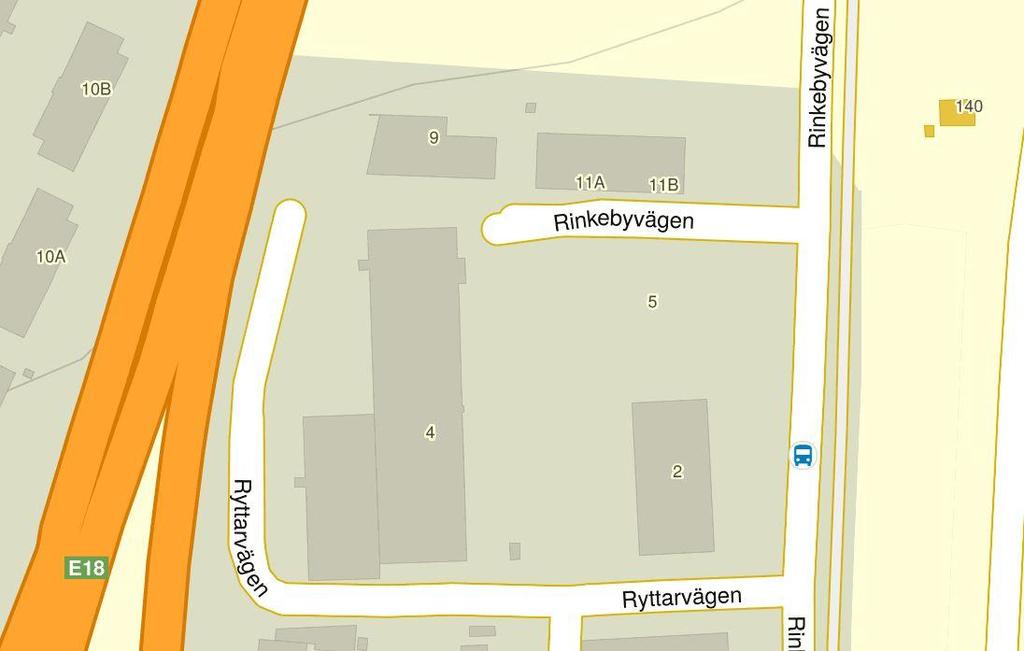

3 1 OBJEKT 2 ÄNDAMÅL På uppdrag av Erfator Projektledning AB har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat objekt. Denna projekterings PM/Geoteknik och miljöteknik sammanfattar förutsättningarna inför grundläggningen av nybyggnad på fastigheten. Projekterings PM/Geoteknik syftar till att redovisa grundläggningsrekommendationer, vilka skall utgöra underlag inför nybyggnationen. 3 UNDERLAG FÖR PROJEKTERINGS PM Markteknisk undersökningsrapport/geoteknik och miljöteknik, Nybyggnad, Porsche Center Danderyd, Danderyds Kommun, från Tellstedt i Göteborg AB, daterad BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN 4.1 Topografi och ytbeskaffenhet Området, som i huvudsak utgörs av uppfylld parkeringsyta, begränsas i öster och norr av Rinkebyvägen och i väster och söder av befintliga bilserviceanläggningar. Marken inom området sluttar generellt svagt åt öster, med nivåer som varierar mellan +18,0 och +15,1. Berg i dagen hittas i västra delen av området. Bild 1. Ungefärligt läge för det undersökta området.(hitta.se) 3 (7)

4 4.2 Jordlagerbeskrivning De redovisade jordmäktigheterna är uppmätta i provtagningspunkterna och gäller i de specifika punkterna. Således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Jordprofilen utgörs generellt av fyllnadsmaterial, torrskorpelera, lera och friktionsjord ovan berg. Se bilaga 1 i MUR, för mer detaljerad information. Ytskiktet består i samtliga provtagningspunkter av fyllnadsmaterial med varierande mäktighet ner till ca 0,1-1,1 meter under markytan. Fyllnadsmaterialet består av sten, grus, sand och lera med varierande sammansättning. Lera hittas i samtliga skruvprovtagningspunkter under ytskiktet. Leran är mer eller mindre torrskorpefast ner till 1,0 2,0 meter under markytan och har varierande inslag av framförallt sand men även grus. Leran under torrskorpan är även den sandig i provtagningspunkt 1 och 4. Vattenkvoten i torrskorpeleran är %, och i leran %. Se bilaga 1 i MUR, för mer detaljerad information. Stopp med slagsonderingen erhölls på 0,3 5,7 meters djup. De största djupen finns i grundläggningsområdets östra del vid punkt 24, 26 och 27. De minsta djupen finns längs sektion C-C vid punkt 9, 10, 11 och 12 (se ritning G1 i MUR). 4.3 Geohydrologi Vid undersökningstillfället installerades grundvattenrör i punkt GW24 och GW avlästes vattennivån 1,71 meter under markytan (+13,66) i punkt GW24. I punkt GW25 avlästes en vattenyta 0,76 meter under markytan (+14,31). 4.4 Radon Vid undersökningstillfället mättes radonhalten i markluften i 4 stycken punkter i den naturliga jorden, utspridda över aktuellt grundläggningsområde, se ritning G , MUR (markundersökningsrapport). De uppmätta värdena varierade mellan 5,7 till 95 kbq/m 3 (radonhalten ökar generellt från öst mot väst). Värdena är spretiga och varierar från lågradonområde till högradonområde. På grund av ovan angivna mätvärden måste grundläggningsområdet klassas som högriskområde. Detta innebär att byggnaden ska uppföras radonsäkrad. Vid grundläggning ska endast fyllning med låga radonhalter användas. 4 (7)

5 5 GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 5.1 Planerad byggnation Inom det undersökta området ska en ny anläggning för försäljning och service av bilar byggas. Byggnaden skall utföras med källarvåning helt under markytan. 5.2 Grundläggningsförslag m m Innan grundläggningsarbeten påbörjas, ska all mulljord, fyllnadsmaterial och annat material, som är otjänligt för grundläggningen, först schaktas bort. Någon färdigt golv-nivå har inte bestämts i skrivande stund, men i stora delar för den planerade byggnadens läge kommer bergschakt att erfordras. Vid bergschakt ska undersprängning ske med 0,5 meter. Marken fylls sedan upp och packas till erforderlig grundläggningsnivå. Fyllnadsmaterial skall utföras av material från tabell CE/1, Anläggnings AMA. Fyllning och packning skall utföras enligt tabell CE/4, Anläggnings AMA. Då en stor del av konstruktionen sannolikt kommer att grundläggas på packad sprängbotten, bör man överväga att schakta bort resterande jordlager, även i övriga delar, ned till berg och fylla upp med packad sprängsten. Grundläggningen kan därefter utföras med hel kantförstyvad platta direkt på den packade fyllningen. Alternativt kan konstruktionens grundläggning föras ned till berg med plintar vid de djupare delarna. 6 SCHAKTNING Schaktning utförs med fördel vid perioder med lite nederbörd och låga grundvattennivåer. Information om anmälningsplikt och hantering av kontaminerade massor; Vid markarbeten bör man vara extra uppmärksam på misstänkta föroreningar, t ex via lukt eller synintryck. Vid misstanke om förorening skall miljöförvaltningen kontaktas omgående, enligt 10 kapitlet 11 i miljöbalken, skyldighet att underrätta tillsynsmyndighet. 7 RAPPORT ÖVER MILJÖTEKNISKA UNDERSÖKNINGAR 7.1 Miljöprovtagning, jord Proverna som tagits upp är så kallade blandprover från varje ca 0,5 meters djup, ned tills det att naturligt förekommande lera (utan lukt) har påträffats. Prover som sänts till analys har valts med avseende på eventuella föroreningars spridning i jordmassan, samt för att få en översikt angående de vanligast förekommande föroreningarna som skulle kunna påträffas. 5 (7)

6 Upptagning av miljöprover har utförts i skruvprovtagningspunkt M1, M4, M13, M23 och M25, från 0,0-2,0 meters djup, med undantag för punkt M13, där ett miljöprov tagits upp från 0,0-0,7 meters djup. Samtliga prover har analyserats av ALS Scandinavia AB, vilka är ackrediterat laboratorium, se bilaga 2, (Markteknisk undersökningsrapport, MUR). 8 UTFÖRDA ANALYSER, JORD- OCH ASFALTSPROVER Analyser på samtliga jordprover utfördes med avseende på: Alifatiska kolväten: >C8-C10, >C10-C12, >C12-C16, >C16-C35 Aromatiska kolväten: >C8-C10, >C10-C16 PAH:er (Polycykliska aromatiska kolväten): Låg molekylvikt, Medelhög molekylvikt, Hög molekylvikt (tidigare benämnda icke cancerogena och cancerogena). Tungmetallerna: arsenik (As), barium (Ba), kadmium (Cd), kobolt (Co), krom (Cr), koppar (Cu), kvicksilver (Hg), nickel (Ni), bly (Pb), vanadin (V), zink (Zn). Kolväten (alifatiska och aromatiska) kan påvisa petroleumprodukter. PAH:er är oönskade biprodukter som kan bildas t ex vid ofullständig förbränning av bensin. PAH:er förekommer även i tjärhaltig asfalt. Diverse tungmetaller kan påträffas i jorden efter miljöfarlig verksamhet. Samtliga analyser är utvalda för att få uppsikt över den typ av föroreningar man skulle kunna påträffa om tidigare miljöfarliga verksamheter har utförts inom fastigheten. 8.1 Resultat av miljöprovtagning, jord Naturvårdsverket har tagit fram nationella riktvärden för mark, vilka reviderades i oktober Naturvårdsverkets riktvärden används för att uppskatta hur stor en förorening är och vilka risker den kan innebära. Riktvärdena skiljer till viss del på känslig och mindre känslig mark. Mindre känslig markanvändning (MKM) avser mark för kontor, industri, vägar, etc. Det skarpare riktvärdet, känslig markanvändning (KM) innebär att mark i kvaliteten inte ska begränsa valet av mark- eller grundvattenanvändning (marken kan användas för upplåtandet av daghem, bostäder, restaurang, djurhållning, odling och grundvattenuttag). Siffrorna i kolumnerna till höger visar Naturvårdsverkets riktvärden, vid känslig markanvändning (KM) och 6 (7)

7 mindre känslig markanvändning (MKM). Analysresultat markerade med fetstil och kursiv text, överstiger Naturvårdsverkets riktvärde. Tabell över generella riktvärden för förorenad mark, kan hittas i naturvårdsverkets publikation; Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, september 2009, sidan 91. Se följande länk nedan; september pdf Föroreningar vilka överstiger KM (känslig markanvändning), men ej MKM, påträffas endast i punkt M23. Föroreningar vilka överstiger KM, men ej MKM är följande; M23 (1,0-1,5 m) (1,5-2,0 m) Riktvärde KM Riktvärde MKM Arsenik (As) 11, Kobolt (Co) 19, ,5 Nickel (Ni) 44, SLUTSATS, MARKMILJÖPROVTAGNING OCH Tellstedt i Göteborg AB, bedömer att undersökningsområdet ska värderas enligt mindre känslig markanvändning (MKM), då en bilserviceanläggning skall grundläggas inom fastigheten. Miljöprovtagningen Tellstedt i Göteborg AB har utfört är en så kallad stickprovtagning, där ett fåtal prover har tagits upp inom ett relativt stort område. Detta för att se om föroreningar påträffas inom området, då man inte vet om det tidigare bedrivits någon form av miljöfarlig verksamhet Inom fastigheten påträffas endast ett fåtal föroreningar vilka överstiger KM, men inga vilka överstiger MKM. Inom området kan dock jordlagerföljden och fyllnadsmassornas sammansättning variera stort, varför det rekommenderas att försiktighet ska iakttagas vid schaktningsarbeten inom fastigheten, se under rubrik 7 SCHAKTNING. 7 (7)
