AROS BOSTAD AB ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING

Transkript

1 AROS BOSTAD AB ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING VIGGBYHOLM 15:1, TÄBY KOMMUN Stockholm Uppdragsansvarig: Beställare: TOMMY KRŰGER Thomas Hollaus Aros Bostad AB HIFAB AB Box 3291 Sveavägen Stockholm Stockholm

2 Översiktlig miljöteknisk markundersökning UPPDRAGSGIVARE: HIFABS UPPDRAGSNR: Hifab AB Org. nr Aros Bostad AB Box UPPDRAGSGIVARENS KONTAKTPERSON: Thomas Hollaus RAPPORTTITEL: Miljöteknisk markundersökning, Näsbypark 15:1, Täby kommun Stockholm Besök: Sveavägen 167 Telefon: (vxl) Direkt: UPPDRAGSLEDARE: Tommy Krüger HANDLÄGGARE: KVALITETSSÄKRAD AV: Tommy Krüger 2(13) Hifab AB

3 Översiktlig miljöteknisk markundersökning INNEHÅLL 1 INLEDNING UPPDRAG OCH SYFTE BAKGRUND OCH ALLMÄN INFORMATION OM OMRÅDET OMRÅDETS GEOLOGI Jordarter Berggrund VERKSAMHETSHISTORIK Viggbyholm 15: Närliggande verksamhet NUVARANDE MARKANVÄNDNING POTENTIELLA FÖRORENINGAR GENOMFÖRD PROVTAGNING PROVTAGNINGSSTRATEGI Provtagningsmetod Provpunkter ANALYSER Laboratorieanalyser RESULTAT MILJÖTEKNISK MARKUNDERSÖKNING GEOLOGI OCH JORDMÅN FÄLTINTRYCK LABORATORIEANALYSER Metaller, alifater, aromater samt PAH BEDÖMNING AV FÖRORENINGSSITUATIONEN REFERENSER BILAGOR BILAGA 1 PROVPUNKTER I PLAN BILAGA 2 FOTODOKUMENTATION BILAGA 3 ANALYSRAPPORTER 3(13) Hifab AB

4 Översiktlig miljöteknisk markundersökning INLEDNING 1.1 UPPDRAG OCH SYFTE Hifab AB har på uppdrag av Aros Bostad AB utfört en översiktlig miljöteknisk markundersökning inom fastigheten Viggbyholm 15:1, Täby kommun, figur 1. Figur 1. Undersökt område. Det primära syftet med utredningen har varit att undersöka eventuell förekomst av markföroreningar inom del av aktuell fastighet. Detta efter att MIFO 1 rapport visat på att området använts som upplag för entreprenadfirma. Undersökningen omfattade en miljöteknisk markundersökning för att identifiera eventuella markföroreningar inom fastigheten. Syftet med den miljötekniska markundersökningen är att säkerställa att marken uppfyller kraven för känslig markanvändning 1 (KM) eller mindre känslig markanvändning 2 MKM. 1 Känslig markanvändning (KM): Markkvaliteten begränsat inte val av markanvändning och grundvattnet skyddas inom området. Marken ska kunna användas för bostäder, förskola, odling etc. utan restriktioner. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området och kan exponeras för aktuell förorening under en livstid. Markekosystemet och ytvatten skyddas utan restriktioner. Föroreningar ska inte kunna spridas i fri fas. 2 Mindre känslig markanvändning (MKM): Markkvaliteten begränsat val av markanvändning till t.ex. kontor, industri eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter samt ytvatten skyddas. Definition enligt Naturvårdsverket, rapport (13) Hifab AB

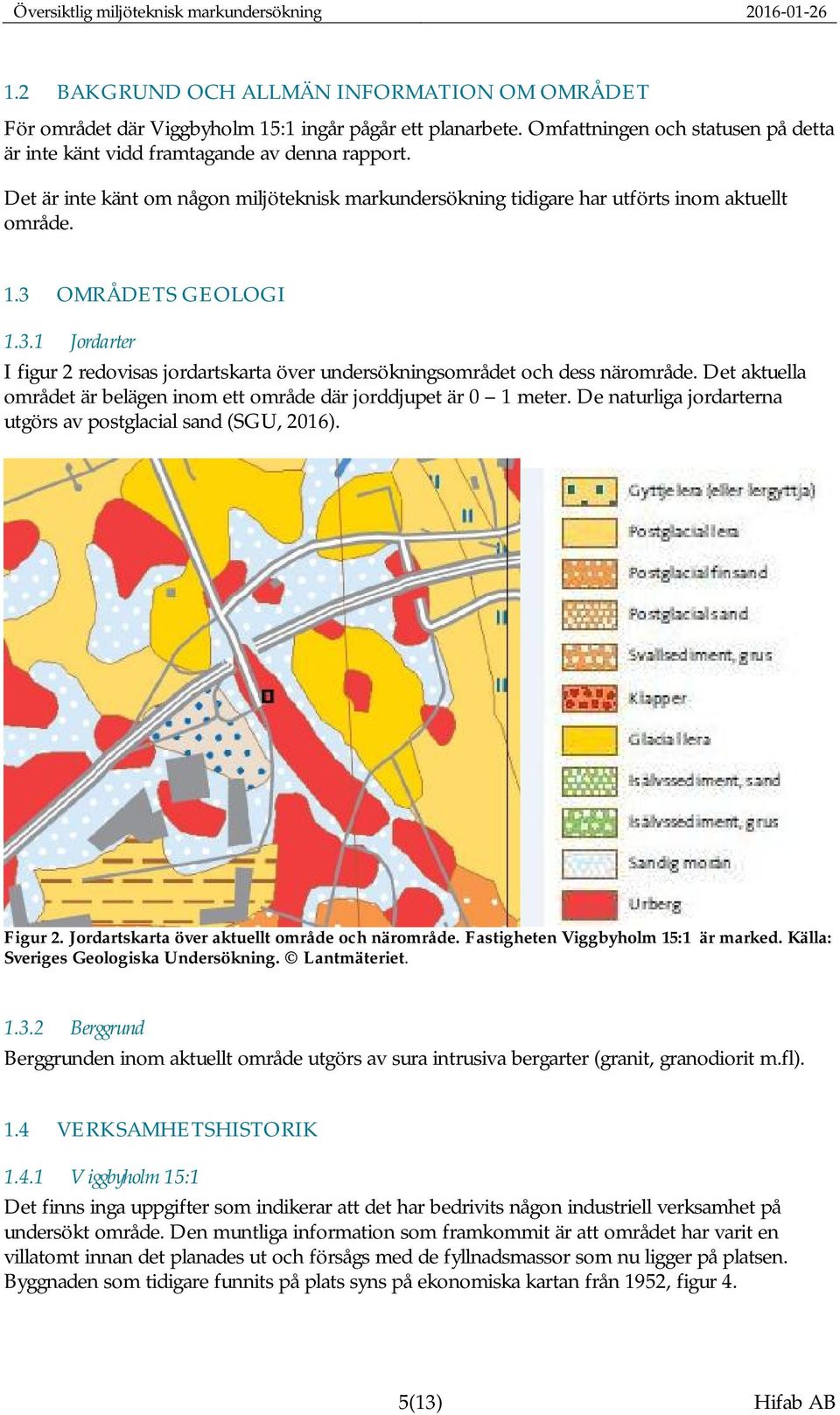

5 Översiktlig miljöteknisk markundersökning BAKGRUND OCH ALLMÄN INFORMATION OM OMRÅDET För området där Viggbyholm 15:1 ingår pågår ett planarbete. Omfattningen och statusen på detta är inte känt vidd framtagande av denna rapport. Det är inte känt om någon miljöteknisk markundersökning tidigare har utförts inom aktuellt område. 1.3 OMRÅDETS GEOLOGI Jordarter I figur 2 redovisas jordartskarta över undersökningsområdet och dess närområde. Det aktuella området är belägen inom ett område där jorddjupet är 0 1 meter. De naturliga jordarterna utgörs av postglacial sand (SGU, 2016). Figur 2. Jordartskarta över aktuellt område och närområde. Fastigheten Viggbyholm 15:1 är marked. Källa: Sveriges Geologiska Undersökning. Lantmäteriet Berggrund Berggrunden inom aktuellt område utgörs av sura intrusiva bergarter (granit, granodiorit m.fl). 1.4 VERKSAMHETSHISTORIK Viggbyholm 15:1 Det finns inga uppgifter som indikerar att det har bedrivits någon industriell verksamhet på undersökt område. Den muntliga information som framkommit är att området har varit en villatomt innan det planades ut och försågs med de fyllnadsmassor som nu ligger på platsen. Byggnaden som tidigare funnits på plats syns på ekonomiska kartan från 1952, figur 4. 5(13) Hifab AB

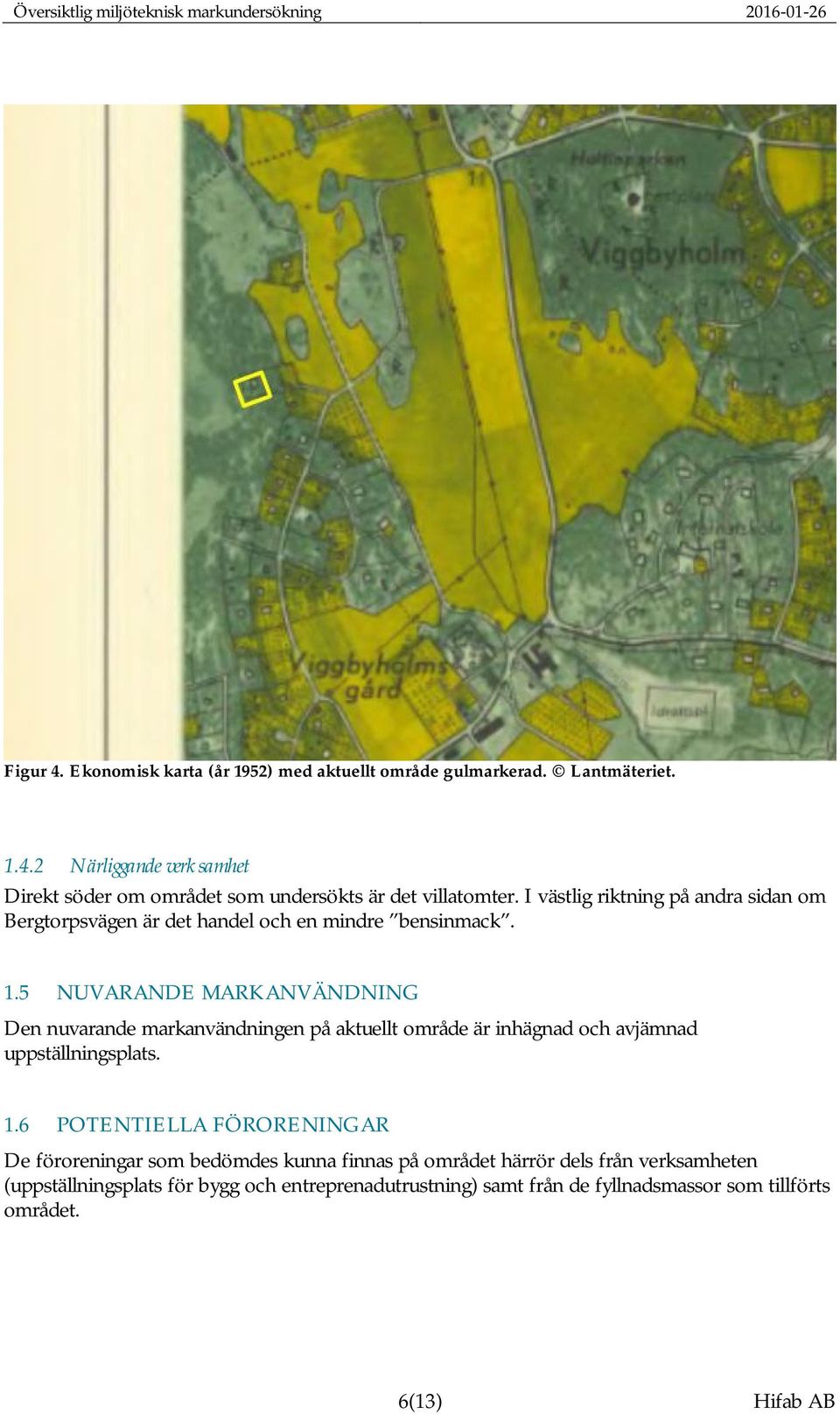

6 Översiktlig miljöteknisk markundersökning Figur 4. Ekonomisk karta (år 1952) med aktuellt område gulmarkerad. Lantmäteriet Närliggande verksamhet Direkt söder om området som undersökts är det villatomter. I västlig riktning på andra sidan om Bergtorpsvägen är det handel och en mindre bensinmack. 1.5 NUVARANDE MARKANVÄNDNING Den nuvarande markanvändningen på aktuellt område är inhägnad och avjämnad uppställningsplats. 1.6 POTENTIELLA FÖRORENINGAR De föroreningar som bedömdes kunna finnas på området härrör dels från verksamheten (uppställningsplats för bygg och entreprenadutrustning) samt från de fyllnadsmassor som tillförts området. 6(13) Hifab AB

7 Översiktlig miljöteknisk markundersökning GENOMFÖRD PROVTAGNING 2.1 PROVTAGNINGSSTRATEGI Aktuell del av fastigheten är ca m 2 och består av en grusad uppställningsyta som slutar i en skogsslänt. Provtagning utfördes som samlingsprover i tre utspridda provgroppar. Ytterligare två högar undersöktes okulärt på materialinehåll Provtagningsmetod Provtagningen genomfördes av Jenny Olsson (Hifab AB). Provgroparna skapades med grävmaskin, figur 5. Figur 5. Provgrop 3. Tabell 1. Beskrivning av provplatser inom fastigheten Viggbyholm 15:1. Provgrop Materialstruktur Totaldjup / cm Material provbotten Provgrop 1 Fyllnadsmassor 20 Berg Provgrop 2 Fyllnadsmassor 40 Berg Provgrop 3 Fyllnadsmassor 100 Berg 7(13) Hifab AB

8 Översiktlig miljöteknisk markundersökning Provpunkter Materialprovtagning utfördes i samtliga tre provpunkter (Punkt 1-Punkt 3). Provtagningspunkterna Prov 1 Prov 3 representerar riktad provtagning med målsättning att få en samlad bild av fyllnadsmassor på platsen. Utöver spridning av provpunkter på den begränsade ytan så identifierades två riskplatser utifrån flygfotografier och tidigare platsbesök. Dessa platser var bakom uppställd byggbod samt uppställningsplats för entreprenadmaskin, prov 1 respektive prov 2. I samband med provtagningen noterades jordlagerföljder samt färg, lukt och andra eventuella iakttagelser. Provpunkternas läge i plan redovisas i bilaga ANALYSER Laboratorieanalyser I tabell 2 redovisas omfattningen av genomförda laboratorieanalyser för olika ämnesgrupper i jord. Samtliga prover har analyserats vid ALS Scandinavia AB som är ackrediterade av Swedac för flertalet analyser (registreringsnummer 2030). Tabell 2. Sammanfattning av genomförda laboratorieanalyser i jord inom fastigheten Viggbyholm 15:1. Ämnesgrupp Bedömd fyllnadsmassor Petroluemkolväten (fraktionerade aromater, alifater) 3 PAH-16 3 Metaller (As, Ba, Cd, Co, Cu, Cr, Hg, Ni, Pb, V, Zn) 3 3 RESULTAT MILJÖTEKNISK MARKUNDERSÖKNING 3.1 GEOLOGI OCH JORDMÅN Provtagning utfördes i tre provpunkter. Placering av provpunkterna grundar sig i iakttagelser från tidigare besök på området. Provtagningen kan ses som delvis riktad mot tänkta förorenade punkter. I bilaga 2 redovisas fotodokumentation från provtagningarna och samtliga provgropar. 3.2 FÄLTINTRYCK I samtliga provgroppar utgjorde materialet fyllnadsmassor (se även bilder). Inte på någon plats förekom lukter eller andra intryck som tydde på lättflyktiga föroreningar. 3.3 LABORATORIEANALYSER Samtliga laboratorierapporter från de kemiska analyserna redovisas i bilaga Metaller, alifater, aromater samt PAH Alla prover har analyserats med avseende på metaller, alifater (>C5-C35), aromater (>C8-C35) BTEX (bensen, toluen, etylbensen och xylen) samt polycykliska aromatiska kolväten (PAH). I tabell 3 jämförs samtliga analysresultat med Naturvårdsverkets generella riktvärde för känslig markanvändning, KM. 8(13) Hifab AB

9 Översiktlig miljöteknisk markundersökning Tabell 3. Resultat från kemiska analyser av fem jordprov inom fastigheten Viggbyholm 15:1. Provpunkt Parameter Enhet Prov 1 Prov 2 Prov 3 MKM 2 KM 1 TS_105 C % 86,5 85,7 79,2 As - arsenik mg/kg TS <3 <3 < Ba - barium mg/kg TS 64,8 73,7 51, Cd kadmium mg/kg TS <0,1 <0,1 <0,1 15 0,5 Co - kobolt mg/kg TS 4,47 7,77 5, Cr krom mg/kg TS 11,9 18,5 17, Cu - koppar mg/kg TS 9,68 11,0 18, Hg - kvicksilver mg/kg TS <1 <1 <1 2,5 0,25 Ni - nickel mg/kg TS 5,20 12,3 9, Pb bly mg/kg TS 10,9 12,6 17, V - vanadin mg/kg TS 19,9 27,9 24, Zn zink mg/kg TS 54,9 59,2 61, alifater >C5-C8 mg/kg TS <10 <10 < alifater >C8-C10 mg/kg TS <10 <10 < alifater >C10-C12 mg/kg TS <20 <20 < alifater >C12-C16 mg/kg TS <20 <20 < alifater >C5-C16 mg/kg TS <30 <30 < alifater >C16-C35 mg/kg TS <20 <20 < aromater >C8-C10 mg/kg TS <1 <1 < aromater >C10-C16 mg/kg TS <1 <1 < aromater >C16-C35 mg/kg TS <1 <1 < bensen mg/kg TS <0,01 <0,01 <0,01 0,04 0,012 toluen mg/kg TS <0,05 <0,05 <0, etylbensen mg/kg TS <0,05 <0,05 <0, m,p-xylen mg/kg TS <0,05 <0,05 <0, o-xylen mg/kg TS <0,05 <0,05 <0, xylener, summa mg/kg TS <0,05 <0,05 <0, TEX, summa mg/kg TS <0,1 <0,1 <0,1 - - PAH, summa L mg/kg TS <0,15 <0,15 <0, PAH, summa M mg/kg TS <0,25 2,8 1,2 3 3 PAH, summa H mg/kg TS <0,3 2,7 1, Naturvårdsverkets generella riktvärden för känslig markanvändning (Naturvårdsverket, 2009). 2 Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (Naturvårdsverket, 2009). Sammanfattningsvis visar analysresultaten från den miljötekniska markundersökningen följande: I samtliga prov var halterna av de analyserade metallerna lägre än Naturvårdsverkets motsvarande generella riktvärde för känslig markanvändning. I samtliga analyserade prov var de rapporterade halterna av alifater, aromater, bensen, etylbensen, toluen samt xylen lägre än laboratoriets rapporteringsgräns. 9(13) Hifab AB

10 Översiktlig miljöteknisk markundersökning I prov 2 och 3 av analyserade jordprov var de rapporterade halterna av medeltunga och tunga PAH högre än Naturvårdsverkets motsvarande generella riktvärde för känslig markanvändning men under motsvarande generella riktvärde för känslig markanvändning. 4 BEDÖMNING AV FÖRORENINGSSITUATIONEN Inom det undersökta området bör Naturvårdsverkets generella riktvärden för känslig markanvändning tillämpas om bostäder planeras. Om undersökt område planeras för annan verksamhet och/eller hårdgjorda ytor kan Naturvårdsverkets generella riktvärden för mindre känslig markanvändning tillämpa. Utifrån befintligt analysunderlag uppskattades ett medelvärde för att skatta en verklig medelhalt för området med avseende på PAH. Det är en mycket förenklad bild av verkliga förhållanden men medelvärdet bedöms som lågt. Inga andra organiska kolväten har påvisats. Eftersom det var likande fyllning i samtliga provtagningsgropar och området bedöms som relativt homogent och begränsat är det motiverat att uppskatta ett medelvärde för området. PAHer är förorening med måttlig farlighet. De PAHer som påträffades är med stor sannolikhet ditförda med fyllnadsmassorna. En oacceptabel risk för markmiljö råder inte. Det ska beaktas att området kommer att bebyggas och naturlig markmiljö inte kommer att vara aktuell vid framtida markanvändning. Det övre jordlagret och även underliggande jordlager kommer med största sannolikhet att schaktas bort i samband med kommande entreprenad. 5 REFERENSER ALS, Library of petroleum products and other organic compounds. Naturvårdsverket, Riktvärden för förorenad mark modellbeskrivning och vägledning. Rapport Tommy Krüger 10(13) Hifab AB
