ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING

Transkript

1 AB RONNEBY INDUSTRIFASTIGHETER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING SVARVEN 1, RONNEBY KOMMUN

2 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Svarven 1, Ronneby kommun Kund AB Ronneby Industrifastigheter KONSULT Sverige Karlskrona Besök: Högabergsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Kristian Rundquist, Uppdragsansvarig Tel: kristian.rundquist@wsp.com Emmy Olsson, Miljökonsult Tel: emmy.olsson@wsp.com UPPDRAGSNAMN Kv. Svarven gymnastikhall UPPDRAGSNUMMER FÖRFATTARE Frida Lindquist DATUM GRANSKAD AV Emmy Olsson ÄNDRINGSDATUM Kv. Svarven gymnastikhall 2

3 INNEHÅLL 1 BAKGRUND OCH SYFTE 4 2 OMRÅDESBESKRIVNING TIDIGARE UTFÖRDA UNDERSÖKNINGAR 5 3 GENOMFÖRANDE AV UNDERSÖKNINGEN PROVTAGNING AV JORD 5 4 JÄMFÖRVÄRDEN 6 5 RESULTAT FÄLTOBSERVATIONER LABORATORIEANALYSER 7 6 SLUTSATS 7 7 ÖVRIGT 8 8 REFERENSER 8 BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Ritning 1 Fältprotokoll Sammanställning av analysresultat Originalprotokoll från laboratoriet Provpunkternas placering Kv. Svarven gymnastikhall 3

4 1 BAKGRUND OCH SYFTE WSP har på uppdrag av AB Ronneby Industrifastigheter utfört en översiktlig miljöteknisk markundersökning på fastigheten Svarven 1 i Ronneby kommun. användningen på fastigheten ska ändras från industri till skolverksamhet och den gamla industrilokalen planeras att användas som skolbyggnad. Provtagning av byggnadsmaterial har utförts av WSP under 2017 samt 2018 och har redovisats i enskilda rapporter. Syftet med markundersökningen är att klargöra eventuell föroreningssituation på fastigheten samt att utreda om marken är lämplig för den nya markanvändningen. 2 OMRÅDESBESKRIVNING Fastigheten Svarven 1 ligger i östra delen av Ronneby, se figur 1. Norr om fastigheten är järnvägen belägen. Figur 1. Det aktuella området är markerat med röd ring. Källa kartmaterial: Lantmäteriet Kv. Svarven gymnastikhall 4

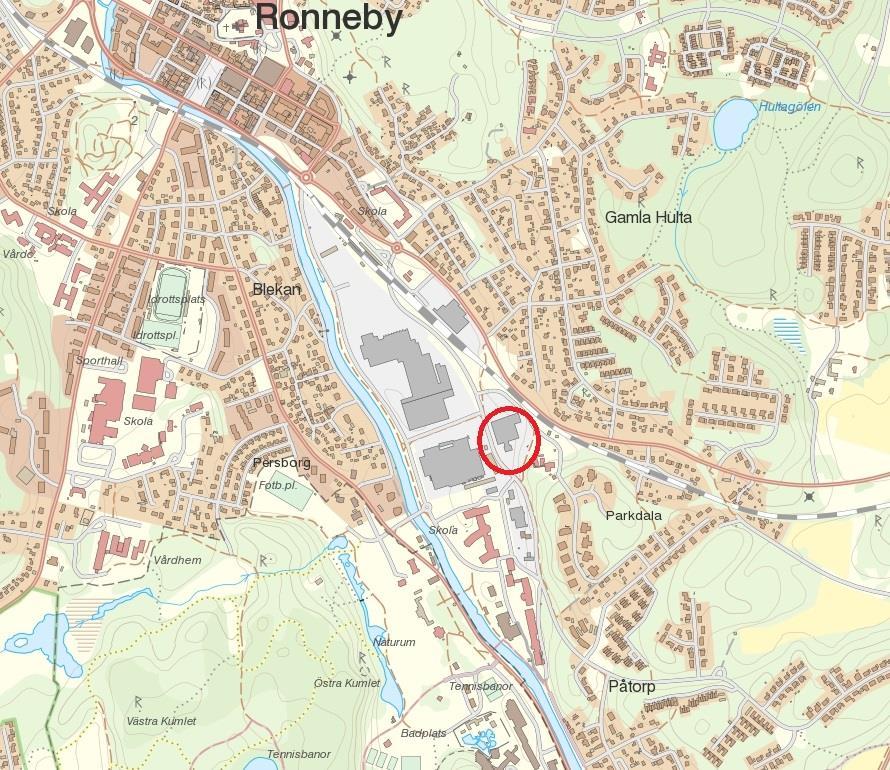

5 Enligt SGU är jordarten på fastigheten fyllnadsmaterial underlagrat av lera/silt med en mäktighet på 0-3 m till berg. Historiska kartor har visat att det har bedrivits industriverksamhet på den aktuella fastigheten fr.o.m talet. På platsen har Holms Maskinfabrik utfört mekanisk industri/beskärningsindustri. Verksamheten har bytt ägare ett antal gånger. På 1990-talet renoverades och sanerades industribyggnaden med avseende på olja. WSP har gått igenom de allmänna handlingar som finns om fastigheten hos Ronneby kommun. Det finns inga handlingar som tyder på att man använt klorerade lösningsmedel i verksamheterna, eller något som tyder på punktföroreningar inom specifika delar av fastigheten. 2.1 TIDIGARE UTFÖRDA UNDERSÖKNINGAR WSP har ingen vetskap om tidigare utförda markundersökningar på berörd fastighet. WSP utförde dock en byggnadsinventering samt provtagning av byggnadsmaterial och inomhusluft i den byggnad som ska göras om till skolbyggnad, under 2017 och 2018, se Kv Svarven, Ronneby, Luftprovtagning och initial kontroll av luftbelastning, WSP 2017; PM Svarven inomhusmiljö , samt Miljöinventeringsrapport, Svarven 1, Ronneby, AB Ronneby Industrifastigheter, WSP GENOMFÖRANDE AV UNDERSÖKNINGEN Provtagningen har utförts i enlighet med framtagen provtagningsplan samt med tillämpbara delar av SGF:s fälthandbok för undersökning av förorenade områden (SGF, 2013). 3.1 PROVTAGNING AV JORD Provtagning av jord har utförts med hjälp av skruvprovtagare på borrbandvagn. Provtagning har generellt skett som samlingsprov från varje halvmeter jord, men har anpassats efter förändringar i jordart, färg, lukt och andra fältobservationer. Jordprovtagning har utförts i åtta (8) provpunkter, se figur 2 för provpunkternas placering. Provpunkterna placerades för att få en spridning över fastigheten i stort, men begränsades också till det område som bedömdes ha påverkats mest av den historiska verksamheten på fastigheten. Punkternas placering anpassades även efter befintliga byggnader och ledningar. Provtagningen utfördes den 11 oktober 2018 av Ulf Hempel och Anne-Marie Armfelt Hempel, WSP. Jordproverna har analyserats i fält med s.k. PID-instrument (photoionization detector), som mäter total halt av ett antal flyktiga ämnen. Proverna placerades i diffusionstäta plastpåsar och förvarades mörkt och svalt i väntan på analys. Ett urval av proverna har analyserats hos externt, ackrediterat laboratorium med avseende på metaller, BTEX, fraktionerade alifater och aromater samt PAH. Analys med avseende på PCB gjordes i ytliga prov från provpunkt 1805 och 1806 där PCB påvisats i fogar i utförd byggnadsinventering Kv. Svarven gymnastikhall 5

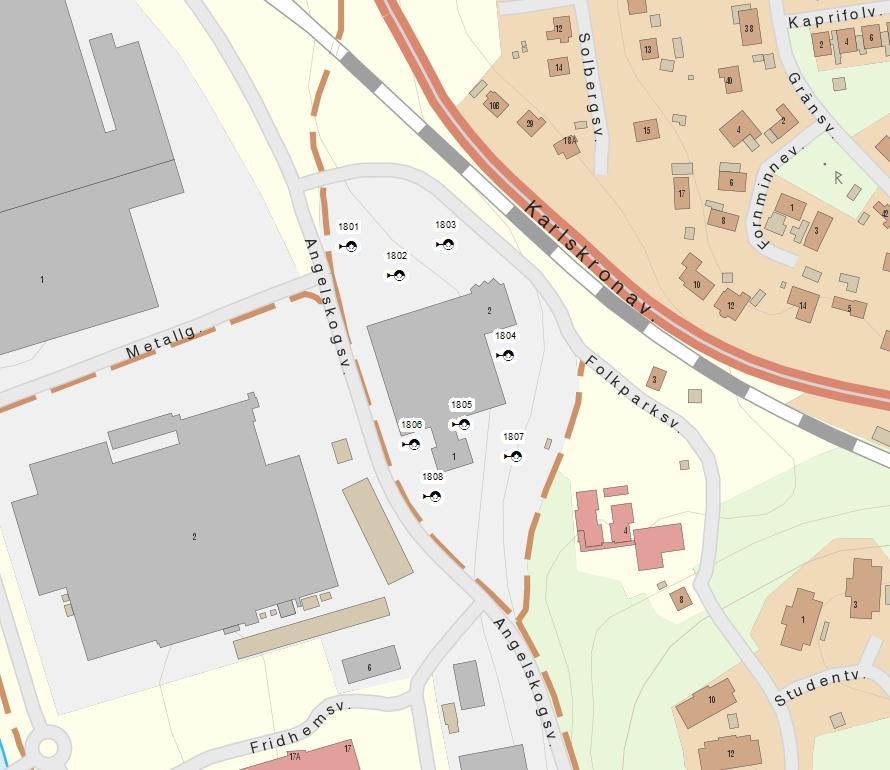

6 Figur 2. Provpunkternas placering. Källa kartmaterial: Lantmäteriet. 4 JÄMFÖRVÄRDEN Resultaten från laboratorieanalyserna jämförs i första hand med Naturvårdsverkets generella riktvärden för förorenad mark, vilka reviderades i juni 2016 (Naturvårdsverket, 2009). Resultaten jämförs även med Avfall Sveriges förslag till nivå när massor klassas som farligt avfall, FA (2007). Denna bedömningsgrund är under bearbetning och revidering, men används som indikation. Slutligen jämförs uppmätta halter med Naturvårdsverkets haltgränser för Mindre än ringa risk, MRR, (Naturvårdsverket, 2010) som gäller vid återanvändning av avfall för anläggningsändamål. Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. en ska t.ex. kunna användas till bostäder, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitet begränsar val av markanvändning och att grundvattnet skyddas. en kan t.ex. användas till kontor, industri eller vägar. Grundvattnet Kv. Svarven gymnastikhall 6

7 skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfälligt. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. 5 RESULTAT Resultat av fältobservationer redovisas i bilaga 1. en redovisas tillsammans med jämförvärden i bilaga 2. Samtliga analysrapporter från laboratoriet redovisas i bilaga 3. Provgroparnas läge framgår av Ritning FÄLTOBSERVATIONER Undersökningen visade att det fanns fyllnadsmassor i olika djup på fastigheten. Fyllnadsmassor påträffades i samtliga provpunkter, som djupast på ca 2 meters djup i punkten 1808, och som ytligast på ca 0,7 meters djup i punkterna 1804 och I de flesta punkterna bestod fyllnadsmassorna av sand och grus, ibland med sten och lera. Naturlig jordart under fyllnadsmassorna bedömdes vara siltig lera och lerig silt. Analys gjordes med PID för samtliga prov i fält. Samtliga PID-analyser var under 2 ppm. 5.2 LABORATORIEANALYSER I provpunkt 1805 påvisades en halt av summa PCB över KM. I provpunkt 1806 påvisades halter av alifatfraktionen >C16-C35 och summa PCB över riktvärdena för KM. I samma provpunkt påvisades även halter av bly, kadmium och kvicksilver över Naturvårdsverkets haltgränser för Mindre än ringa risk, MRR. Blyhalter över MRR påvisades även i provpunkterna 1802 och I övrigt påvisades inga föroreningshalter överstigande tillämpade jämförvärden. 6 SLUTSATS Genomförd markundersökning på Svarven 1 har påvisat en halt av alifater >C16-C35 över KM i ett prov, och halter av PCB över KM i två prov. Blyhalter över MRR har påvisats i tre prov. Det generella riktvärdet för alifater >C16-C35, KM, begränsas av skydd av markmiljön. Det generella riktvärdet för PCB, KM, begränsas av skydd av människors hälsa, med exponeringsväg intag av växter. De påvisade halterna kommer från prov som är tagna nära den befintliga byggnaden i ytlig jord, 0-0,5 m. WSP gör bedömningen att det inte finns något åtgärdsbehov på grund av hälsorisker. Det kan dock inte uteslutas att det kan finnas andra skäl till att ta bort den PCB-förorenade jorden, exempelvis känslomässiga skäl för att kunna förmedla till allmänheten att inga föroreningar förekommer på den blivande skolgården Kv. Svarven gymnastikhall 7

8 7 ÖVRIGT WSP har sammanställt denna rapport enbart för AB Ronneby Industrifastigheter. Bedömningarna i rapporten baseras på det underlag som fanns tillgängligt under uppdragstiden. WSP tar inte på sig ansvar för konsekvenser om rapporten används för andra ändamål än den ursprungligen var avsedd för. Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan inte uteslutas att det finns förorening i punkter eller områden som inte har undersökts eller att det förekommer ämnen och föreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. WSP rekommenderar att denna rapport delges tillsynsmyndigheten. Schakt i förorenad jord kan vara anmälningspliktig. Anmälan bör lämnas in till den lokala tillsynsmyndigheten i god tid innan arbetena skall påbörjas. Inför schakt- och markarbeten bör kontrollplan samt miljö-, hälso-, och säkerhetsplan upprättas. Dessa dokument bifogas normalt anmälan om efterbehandlingsåtgärd enligt Förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) 28. Alla massor som schaktas bort från ett område räknas som ett avfall (Naturvårdsverket, 2010). Om schaktmassor ska återanvändas på en annan plats och om halterna i schaktmassorna överstiger MRR ska en anmälan om Återanvändning av avfall inlämnas och godkännas av tillsynsmyndigheten. I samband med anmälan kan kompletterande provtagning bli aktuellt. 8 REFERENSER Avfall Sverige, 2007: Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1 Naturvårdsverket, 2009: Riktvärden för förorenad mark. Rapport Samt reviderade riktvärden från juni Naturvårdsverket, 2010: Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. SGF, SGF Rapport 2:2013 Fälthandbok undersökningar av förorenade områden Kv. Svarven gymnastikhall 8

9 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Kv. Svarven gymnastikhall 9

10 Svarven 1, Ronneby kommun Skruvborrning Uppdragsnr: Bilaga 1 Fältprotokoll: Punkt nr Nivå Jordart Färg Lukt Art Provtagna PID m.u.my Nivåer ppm ,4 F / sa Mu mörkbrun 0-0,5 < 2 0,4-0,9 F / Sa, Gr, Le brun 0,5-0,9 < 2 0,9-1,0 F? Le brun-grå 0,9-1,5 < 2 1,0-1,6 mu si Le brun 1,5-2,0 < 2 1,6-2,0 si Le brun-grå 2,0-3,0 Le grå/ brun 2,0-3,0 < ,5 F / Sa, Gr grå 0-0,5 < 2 0,5 Fiberduk 0,5-1,0 F / Sa, Gr, Le, Si grå-brun 0,5-1,0 < 2 1,0-1,5 F / Le, Sa, Gr grå-brun 1,0-1,5 < 2 1,5-2,0 si Le grå-brun 1,5-2,0 < 2 2,0-3,0 si Le grå-brun 2,0-3,0 < ,03 Asfalt 0,03-0,8 F / Sa, Gr, St brun 0,03-0,8 < 2 0,8-1,0 si Le grå-brun 0,8-1,3 < 2 1,0-1,5 Le si ljusgrå-brun 1,3-2,0 < 2 1,5-2,0 Le si ljusgrå-brun ,05 Asfalt 0,05-0,7 F / Sa, Gr, St brun 0,05-0,7 < 2 0,7-1,0 Le si grå-brun 0,7-1,3 < 2 1,0-1,5 Le si ljusgrå-brun 1,3-2,0 < 2 1,5-2,0 Si le ljusgrå-brun ,05 Asfalt 0,05-0,7 F / Sa, Gr grå 0,05-0,7 < 2 0,7-1,0 Le si ljusgrå-brun 0,7-1,3 < 2 1,0-1,3 Le si ljusgrå-brun 1,3-1,6 inget prov 1,6 Erhållet stopp ,4 F / sa Mu brun 0-0,5 < 2 0,4-1,0 F / Le, Si, Gr, Mu brun-grå 0,5-1,0 < 2 1,0-1,8 F? sa si Le brun-grå 1,0-1,5 < 2 1,8-2,0 si Le vit-grå 1,5-2,0 < 2 2,0-3,0 si Le/ Si grå-brun/ brun 2,0-3,0 < ,05 Asfalt 0,05-0,7 F / Sa, Gr, St brun 0,05-0,7 < 2 0,7-1,1 F? Sa, Gr, Si brun 0,7-1,1 < 2 1,1 Erhållet stopp ,5 F / Sa, Mu, Gr, Le brun 0-0,5 < 2 0,5-1,0 F / Le, Si, Mu mörkbrun-brun 0,5-1,0 < 2 1,0-1,5 F / Le, Si, (Sa) brun 1,0-1,5 < 2 1,5-2,0 F / Le, Si, (Sa) brun 1,5-2,0 < 2

11 Svarven 1, Ronneby kommun Skruvborrning Uppdragsnr: Bilaga 1 2,0-2,4 (sa) gr si Le grå-brun 2,0-2,4 < 2 2,4-3,0 si Le brun-grå 2,4-3,0 < 2

12 Uppdragsnummer: Kv. Svarven Gymnastikhall Bilaga 2 Provets märkning Mindre än ringa risk* KM** MKM** FA*** (m) 0,5-0,9 0,5-1,0 0,03-0,8 0,05-0,7 0,05-0,7 0-0,5 0,5-1,0 0,05-0,7 0-0,5 1,5-2,0 Metaller Arsenik, As 3,4 4,4 <2,5 <2,5-6,2 4,7 <2,5 4 4, Barium, Ba Bly, Pb ,1 5, , Kadmium, Cd <0,2 <0,2 <0,2 <0,2-0,33 <0,2 <0,2 <0,2 <0,2 0,2 0, Kobolt, Co 4,9 6 4,6 3,2-7,3 7,3 4,6 6 9, Koppar, Cu , Krom, Cr , , Nickel, Ni 6,3 9,4 9,2 3,2-9,8 10 5,2 7, Vanadin, V , Zink, Zn Kvicksilver, Hg 0,032 0,06 <0,01 <0,01-0,11 0,038 <0,01 0,07 0,021 0,1 0,25 2, BTEX Bensen <0,003 <0,003 <0,003 <0,003 - <0,003 <0,003 <0,003 <0,003 <0,003-0,012 0,04 - Toluen <0,1 <0,1 <0,1 <0,1 - <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 - <0,1 <0,1 <0,1 <0,1 <0, Xylener <0,1 <0,1 <0,1 <0,1 - <0,1 <0,1 <0,1 <0,1 <0, TEX, Summa <0,15 <0,15 <0,15 <0,15 - <0,15 <0,15 <0,15 <0,15 <0, Petroleumprodukter/olja Alifater >C5-C8 <1,2 <1,2 <1,2 <1,2 - <1,2 <1,2 <1,2 <1,2 <1, Alifater >C8-C10 <2 <2 <2 <2 - <2 <2 <2 <2 < Alifater >C10-C12 <10 <10 <10 <10 - <10 <10 <10 <10 < Alifater >C12-C16 <10 <10 <10 <10 - <10 <10 <10 <10 < Alifater >C16-C35 31 < < Alifater summa >C5-C16 <10 <10 <10 <10 - <10 <10 <10 <10 < Aromater >C8-C10 <1 <1 <1 <1 - <1 <1 <1 <1 < Aromater >C10-C16 <1 <1 <1 <1 - <1 <1 <1 <1 < Aromater >C16-C35 <1 <1 <1 <1 - <1 <1 <1 <1 < Polyaromatiska föreningar PAH-L,summa <0,03 <0,03 <0,03 <0,03 - <0,03 <0,03 <0,03 <0,03 <0,03 0, PAH-M,summa <0,05 0,12 <0,05 <0,05-0,26 <0,05 <0,05 0,064 0, , PAH-H,summa <0,08 0,12 <0,08 <0,08-0,46 <0,08 <0,08 <0,08 <0,08 0, PCB PCB Summa 7 st ,018 0,045 <0, ,008 0,2 - Resultaten från laboratorieanalyserna (enhet ) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01

13 Uppdragsnummer: BILAGA 3. ORIGINALPROTOKOLL FRÅN LABORATORIET Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

14 Rapport Nr Sida 1 (2) : Provets märkning : 1801 : m SS-ISO :1995 Torrsubstans 93.2 ±9.32 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 31 ±7.8 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

15 Rapport Nr Sida 2 (2) : Provets märkning : 1801 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As 3.4 ±1.6 EN 16173, EN ISO Barium, Ba 51 ±7.6 EN 16173, EN ISO Bly, Pb 14 ±2.1 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 4.9 ±0.74 EN 16173, EN ISO Koppar, Cu 31 ±4.6 EN 16173, EN ISO Krom, Cr 10 ±1.5 EN 16173, EN ISO Nickel, Ni 6.3 ±0.95 EN 16173, EN ISO Vanadin, V 16 ±2.4 EN 16173, EN ISO Zink, Zn 44 ±6.6 EN 16173,SS-EN 1483 Kvicksilver, Hg ±0.006 Kommentar Analysen är utförd enligt standard, dvs på den fraktion av det inskickade provet som är < 2 mm. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

16 Rapport Nr Sida 1 (2) : Provets märkning : 1802 : m SS-ISO :1995 Torrsubstans 86.6 ±8.66 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ±0.011 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.012 Beräknad PAH-M,summa 0.12 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren ± GC-MS, egen metod Benso(b)fluoranten ±0.010 GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen ± (forts.)

17 Rapport Nr Sida 2 (2) : Provets märkning : 1802 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.12 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As 4.4 ±1.6 EN 16173, EN ISO Barium, Ba 100 ±15 EN 16173, EN ISO Bly, Pb 22 ±3.3 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 6.0 ±0.90 EN 16173, EN ISO Koppar, Cu 24 ±3.6 EN 16173, EN ISO Krom, Cr 23 ±3.5 EN 16173, EN ISO Nickel, Ni 9.4 ±1.4 EN 16173, EN ISO Vanadin, V 24 ±3.6 EN 16173, EN ISO Zink, Zn 53 ±7.9 EN 16173,SS-EN 1483 Kvicksilver, Hg ±0.012 Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

18 Rapport Nr Sida 1 (2) : Provets märkning : 1803 : m SS-ISO :1995 Torrsubstans 94.4 ±9.44 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

19 Rapport Nr Sida 2 (2) : Provets märkning : 1803 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As <2.5 ±1.6 EN 16173, EN ISO Barium, Ba 29 ±4.4 EN 16173, EN ISO Bly, Pb 6.1 ±1.2 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 4.6 ±0.69 EN 16173, EN ISO Koppar, Cu 19 ±2.9 EN 16173, EN ISO Krom, Cr 13 ±2.0 EN 16173, EN ISO Nickel, Ni 9.2 ±1.4 EN 16173, EN ISO Vanadin, V 14 ±2.1 EN 16173, EN ISO Zink, Zn 28 ±4.2 EN 16173,SS-EN 1483 Kvicksilver, Hg <0.01 ±0.004 Kommentar Analysen är utförd enligt standard, dvs på den fraktion av det inskickade provet som är < 2 mm. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

20 Rapport Nr Sida 1 (2) : Provets märkning : 1804 : m SS-ISO :1995 Torrsubstans 95.6 ±9.56 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 12 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

21 Rapport Nr Sida 2 (2) : Provets märkning : 1804 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As <2.5 ±1.6 EN 16173, EN ISO Barium, Ba 26 ±3.9 EN 16173, EN ISO Bly, Pb 5.7 ±1.2 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 3.2 ±0.53 EN 16173, EN ISO Koppar, Cu 6.2 ±1.1 EN 16173, EN ISO Krom, Cr 6.5 ±0.98 EN 16173, EN ISO Nickel, Ni 3.2 ±0.50 EN 16173, EN ISO Vanadin, V 8.6 ±1.3 EN 16173, EN ISO Zink, Zn 28 ±4.2 EN 16173,SS-EN 1483 Kvicksilver, Hg <0.01 ±0.004 Kommentar Analysen är utförd enligt standard, dvs på den fraktion av det inskickade provet som är < 2 mm. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr

22 Rapport Nr Sida 1 (1) : Provets märkning : 1805 : m SS-ISO :1995 Torrsubstans 93.9 ±9.39 % SS-EN 16167:2018 PCB-28 Triklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-52 Tetraklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-101 Pentaklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-118 Pentaklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-138 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-153 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-180 Heptaklorbifenyl ± Beräknad PCB Summa 7 st Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr

23 Rapport Nr Sida 1 (2) : Provets märkning : 1806 : m SS-ISO :1995 Torrsubstans 84.4 ±8.44 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C ±43 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten 0.11 ±0.022 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.11 ±0.022 Beräknad PAH-M,summa 0.26 GC-MS, egen metod Benso(a)antracen ±0.011 GC-MS, egen metod Benso(a)pyren ±0.012 GC-MS, egen metod Benso(b)fluoranten 0.12 ±0.024 GC-MS, egen metod Benso(k)fluoranten ± GC-MS, egen metod Benso(ghi)perylen ±0.012 GC-MS, egen metod Krysen + Trifenylen ±0.013 (forts.)

24 Rapport Nr Sida 2 (2) : Provets märkning : 1806 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.011 Beräknad PAH-H,summa 0.46 Beräknad PAH,summa cancerogena 0.40 Beräknad PAH,summa övriga 0.31 EN 16173, EN ISO Arsenik, As 6.2 ±1.6 EN 16173, EN ISO Barium, Ba 120 ±18 EN 16173, EN ISO Bly, Pb 32 ±4.8 EN 16173, EN ISO Kadmium, Cd 0.33 ±0.10 EN 16173, EN ISO Kobolt, Co 7.3 ±1.1 EN 16173, EN ISO Koppar, Cu 25 ±3.8 EN 16173, EN ISO Krom, Cr 16 ±2.4 EN 16173, EN ISO Nickel, Ni 9.8 ±1.5 EN 16173, EN ISO Vanadin, V 28 ±4.2 EN 16173, EN ISO Zink, Zn 74 ±11 EN 16173,SS-EN 1483 Kvicksilver, Hg 0.11 ±0.022 SS-EN 16167:2018 PCB-28 Triklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-52 Tetraklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-101 Pentaklorbifenyl ± SS-EN 16167:2018 PCB-118 Pentaklorbifenyl ± SS-EN 16167:2018 PCB-138 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-153 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-180 Heptaklorbifenyl ± Beräknad PCB Summa 7 st Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

25 Rapport Nr Sida 1 (2) : Provets märkning : 1806 : m SS-ISO :1995 Torrsubstans 83.1 ±8.31 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 12 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

26 Rapport Nr Sida 2 (2) : Provets märkning : 1806 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As 4.7 ±1.6 EN 16173, EN ISO Barium, Ba 86 ±13 EN 16173, EN ISO Bly, Pb 24 ±3.6 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 7.3 ±1.1 EN 16173, EN ISO Koppar, Cu 17 ±2.6 EN 16173, EN ISO Krom, Cr 22 ±3.3 EN 16173, EN ISO Nickel, Ni 10 ±1.5 EN 16173, EN ISO Vanadin, V 25 ±3.8 EN 16173, EN ISO Zink, Zn 57 ±8.5 EN 16173,SS-EN 1483 Kvicksilver, Hg ±0.008 SS-EN 16167:2018 PCB-28 Triklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-52 Tetraklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-101 Pentaklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-118 Pentaklorbifenyl <0.001 ± SS-EN 16167:2018 PCB-138 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-153 Hexaklorbifenyl ± SS-EN 16167:2018 PCB-180 Heptaklorbifenyl <0.001 ± Beräknad PCB Summa 7 st <0.004 Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

27 Rapport Nr Sida 1 (2) : Provets märkning : 1807 : m SS-ISO :1995 Torrsubstans 96.2 ±9.62 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 46 ±12 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

28 Rapport Nr Sida 2 (2) : Provets märkning : 1807 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As <2.5 ±1.6 EN 16173, EN ISO Barium, Ba 33 ±5.0 EN 16173, EN ISO Bly, Pb 9.1 ±1.4 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 4.6 ±0.69 EN 16173, EN ISO Koppar, Cu 15 ±2.3 EN 16173, EN ISO Krom, Cr 9.2 ±1.4 EN 16173, EN ISO Nickel, Ni 5.2 ±0.78 EN 16173, EN ISO Vanadin, V 16 ±2.4 EN 16173, EN ISO Zink, Zn 39 ±5.9 EN 16173,SS-EN 1483 Kvicksilver, Hg <0.01 ±0.004 Kommentar Analysen är utförd enligt standard, dvs på den fraktion av det inskickade provet som är < 2 mm. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr

29 Rapport Nr Sida 1 (2) : Provets märkning : 1808 : m SS-ISO :1995 Torrsubstans 91.3 ±9.13 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 21 ±5.3 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ± Beräknad PAH-M,summa GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

30 Rapport Nr Sida 2 (2) : Provets märkning : 1808 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As 4.0 ±1.6 EN 16173, EN ISO Barium, Ba 84 ±13 EN 16173, EN ISO Bly, Pb 24 ±3.6 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 6.0 ±0.90 EN 16173, EN ISO Koppar, Cu 18 ±2.7 EN 16173, EN ISO Krom, Cr 13 ±2.0 EN 16173, EN ISO Nickel, Ni 7.8 ±1.2 EN 16173, EN ISO Vanadin, V 23 ±3.5 EN 16173, EN ISO Zink, Zn 55 ±8.3 EN 16173,SS-EN 1483 Kvicksilver, Hg ±0.014 Kommentar Analysen är utförd enligt standard, dvs på den fraktion av det inskickade provet som är < 2 mm. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

31 Rapport Nr Sida 1 (2) : Provets märkning : 1808 : m SS-ISO :1995 Torrsubstans 85.2 ±8.52 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ± Beräknad PAH-M,summa GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Krysen + Trifenylen <0.03 ± (forts.)

32 Rapport Nr Sida 2 (2) : Provets märkning : 1808 : m GC-MS, egen metod Dibens(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 EN 16173, EN ISO Arsenik, As 4.1 ±1.6 EN 16173, EN ISO Barium, Ba 100 ±15 EN 16173, EN ISO Bly, Pb 14 ±2.1 EN 16173, EN ISO Kadmium, Cd <0.2 ±0.10 EN 16173, EN ISO Kobolt, Co 9.1 ±1.4 EN 16173, EN ISO Koppar, Cu 15 ±2.3 EN 16173, EN ISO Krom, Cr 24 ±3.6 EN 16173, EN ISO Nickel, Ni 13 ±2.0 EN 16173, EN ISO Vanadin, V 33 ±5.0 EN 16173, EN ISO Zink, Zn 52 ±7.8 EN 16173,SS-EN 1483 Kvicksilver, Hg ±0.004 Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

33 ± Teckenförklaring Provpunkter Översiktlig miljöteknisk markundersökning Provpunkternas placering WSPSverige AB Environmental Tel: UPPDRAG NR UPPDRAGSANSVARIG Kristian Rundquist DATUM RITAD/KONSTRUERAD AV EO/FL Ritningsunderlag erhållet från Lantmäteriet Meter SKALA 1:1 000 BILAGA Ritning 1
