ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING. Gårdstens centrum, Göteborg Upprättad av: Lina Börjesson Granskad av: David Sultan

Transkript

1 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Gårdstens centrum, Göteborg Upprättad av Granskad av: David Sultan

2 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Gårdstens centrum, Göteborg KUND Fastighetskontoret Göteborg KONSULT Sverige Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Christian Carlsson Fastighetskontoret Lina Börjesson Uppdragsledare, WSP Emma Norrsén Handläggare, WSP Besök: UPPDRAGSNAMN Översiktlig MMU, Gårdstens centrum UPPDRAGSNUMMER FÖRFATTARE Lina Börjesson DATUM GRANSKAD AV David Sultan Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 2

3 INNEHÅLL GÅRDSTENS CENTRUM, GÖTEBORG 2 1 FÖRUTSÄTTNINGAR UNDERSÖKNINGENS SYFTE UNDERSÖKNINGENS OMFATTNING 4 2 BAKGRUND TIDIGARE VERKSAMHETER 4 3 OMRÅDESBESKRIVNING 6 4 GEOLOGI 7 5 RIKTVÄRDEN/JÄMFÖRVÄRDEN JORD GRUNDVATTEN ASFALT 9 6 FÄLTARBETE JORD ASFALT GRUNDVATTEN 10 7 LABORATORIEANALYSER 10 8 RESULTAT FÄLTOBSERVATIONER Jord Grundvatten Asfalt ANALYSRESULTAT Jord Grundvatten Asfalt 12 9 SLUTSATSER OCH REKOMMENDATIONER ÖVRIGT REFERENSER 14 Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 3

4 1 FÖRUTSÄTTNINGAR 1.1 UNDERSÖKNINGENS SYFTE Gårdstens centrum ingår i ett detaljplaneärende för BoStad 2021 och planarbete pågår för att utreda om det finns möjlighet att förtäta stadsdelen. Fastighetskontoret i Göteborgs stad planerar för nya bostäder och lokaler för verksamheter i Gårdsten centrum. Fastighetskontoret i Göteborg har gett i uppdrag åt WSP att genomföra en miljöteknisk markundersökning med syfte att översiktligt utreda om marken som berörs av detaljplaneärendet är påverkad av markföroreningar. 1.2 UNDERSÖKNINGENS OMFATTNING Kort FAS 1 undersökning, d.v.s. en historisk inventering av tidigare verksamheter och undersökningar på berörd fastighet. Studie av dokumentation i Länsstyrelsens, Miljöförvaltningens och Stadsbyggnadskontorets arkiv samt även flygbilder från Lantmäteriet. Fältarbete med provtagning av jord, grundvatten och asfalt. Sammanställning och redovisning av erhållna fält- och laboratorieresultat. Utvärdering av erhållna resultat samt bedömning av föroreningsnivåer genom jämförelser med relevanta riktvärden och jämförvärden. Beskrivning av översiktliga åtgärdsbehov. 2 BAKGRUND 2.1 TIDIGARE VERKSAMHETER Flygbilder över området från 1967 visar att undersökningsområdet vid tidpunkten utgjordes av skog och berghällar (Lantmäteriet, figur 1). Samtliga bostadshus i undersökningsområdet byggdes enligt utdrag från bygglovsarkivet i Göteborg. Flygbilder från 1985 respektive 1996 visar området efter exploateringen (Lantmäteriet, figur 2). Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 4

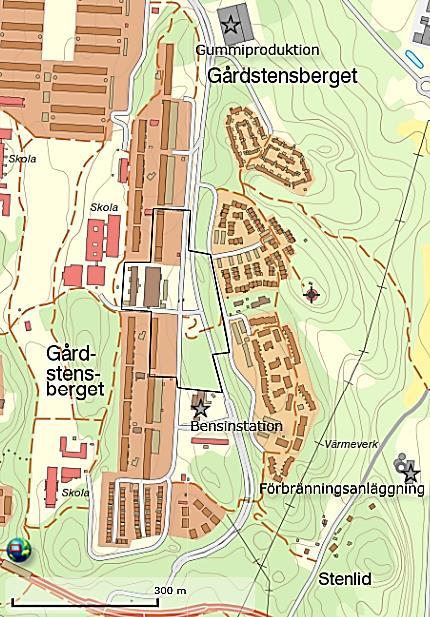

5 Gårdsten 1967 Figur 1. Montage av två flygbilder över Gårdsten från 1967 (Lantmäteriet 2016). Ungefärligt undersökningsområde markerat med gult. Se bilderna i större format i Bilaga 4. Gårdsten 1985 Gårdsten 1996 Figur 2. Flygbilder över Gårdsten från 1985 och 1996 (Lantmäteriet 2016). Ungefärligt undersökningsområde markerat med gult. Se bilderna i större format i Bilaga 4. Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 5

6 Enligt Länsstyrelsen i Västra Götaland och Miljöförvaltningen i Göteborgs stad finns ingen information i arkiven angående miljöfarlig verksamhet eller kända förorenade områden inom undersökningsområdet. Figur 3 Översiktskarta över Gårdsten och undersökningsområdet. Stjärnorna markerar fastigheter identifierade som potentiellt förorenade enligt Länsstyrelsen i Västra Götaland (redigerat urklipp från Länsstyrelsens webgis). En drivmedelsanläggning finns i anslutning till undersökningsområdets södra del. Anläggningen har bedrivits sedan 1971 och har av Länsstyrelsen i Västra Götaland fått branschklass 2 (stor föroreningsrisk, se figur 3). En gummiproduktion och en förbränningsanläggning ligger ca 400 m norr respektive sydöst om undersökningsområdet och har båda varit i drift sedan OMRÅDESBESKRIVNING Gårdsten är beläget i nordöstra Göteborg mellan Göta älv och Angered (figur 4). Undersökningsområdet är ca 5 hektar stort och utgörs idag av bostadshus samt en byggnad med diverse kommersiell verksamhet. Det finns även trafikområden, parkeringsplatser och grönytor i området. Ett mindre skogsparti finns i södra delen av undersökningsområdet. Undersökningsområdet ligger inom vattenskyddsområdet för Göta älv. Den hydrauliska lutningen följer enligt bedömning topografin och har huvudsakligen en östlig riktning från undersökningsområdet. Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 6

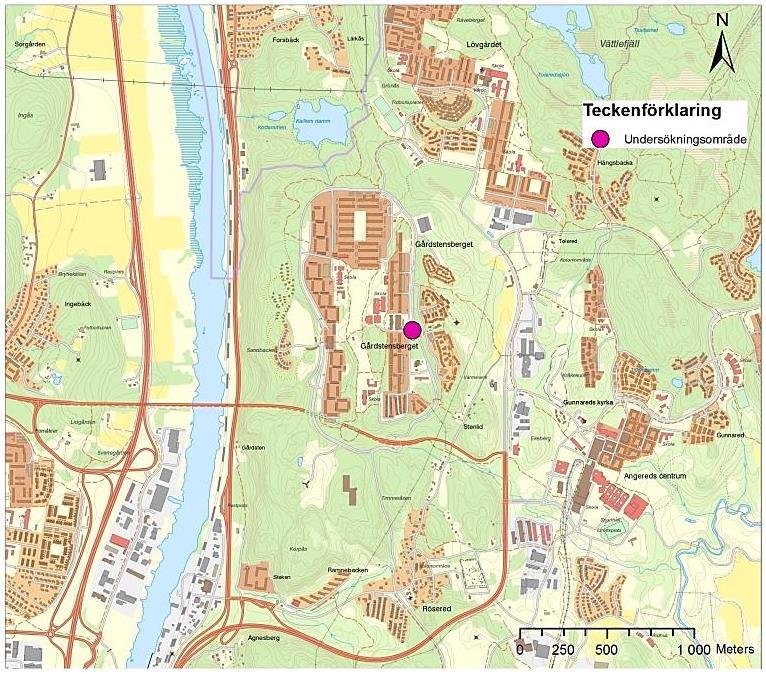

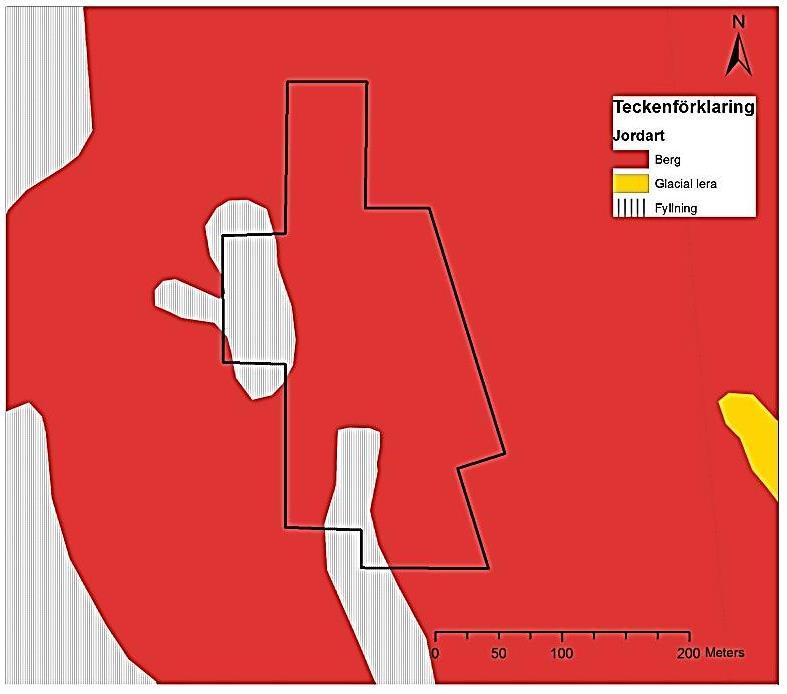

7 Figur 4. Översiktskarta över undersökningsområdets placering i Göteborgs kommun. 4 GEOLOGI Enligt SGUs jordartskarta är jordtäcket i området huvudsakligen tunt eller frånvarande (figur 5). I västra och södra delen av undersökningsområdet finns det två förre detta mossar som är utfyllda med 5-10 meter fyllnadsmaterial (SGU kartvisare 2016). Figur 5. Jordartskarta med undersökningsområdet markerat. Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 7

8 5 RIKTVÄRDEN/JÄMFÖRVÄRDEN 5.1 JORD Resultaten från laboratorieanalyserna i jord jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket 2009). Naturvårdsverkets riktvärden är uppdelade efter två typer av markanvändning: Känslig Markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet samt ytvatten skyddas. Marken kan användas till bostäder, daghem, odling m.m. Alla, både barn, vuxna och äldre kan vistas i området under en livstid. Mindre Känslig Markanvändning (MKM): Markkvaliteten begränsar val av markanvändning. Marken kan användas för kontor, industrier, vägar m.m. Yrkesverksamma kan vistas i området under sin arbetstid, barn och äldre kan vistas i området tillfälligt. Närbeläget ytvatten samt grundvattnet 200 m nedströms området skyddas. Följande exponeringsvägar beaktas vid de olika markanvändningsalternativen: Exponeringsväg KM MKM Människor Intag av jord (oralt) X X Hudkontakt X X Inandning av damm X X Inandning av ångor X X Intag av grundvatten Intag av växter X X Miljö Effekter inom området X X Effekter i ytvattenrecipient X X Nuvarande och framtida markanvändning på de berörda fastigheterna kommer dels att vara bostadshus och dels olika verksamhetslokaler. Resultatet jämförs i och med detta både med Naturvårdsverkets generella riktvärden för KM och för MKM. 5.2 GRUNDVATTEN Halter av analyserade ämnen i grundvattnet jämförs mot: SPIs (Svenska Petroleuminstitutets) rekommendationer för efterbehandling av förorenade bensinstationer och dieselanläggningar (SPI 2010). Holländska riktvärden, target values och intervention values (Ministry of Housing, Spatial Planning and the Environment, Rev 2009). Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 8

9 Target values. Värden som indikerar en nivå i grundvatten som ger ett hållbart ekosystem och där risken för negativ påverkan är försumbar. Intervention values. De riktvärden som anger när man i Holland bedömer att någon form av efterbehandlingsåtgärd bör övervägas. Förhöjda värden indikerar att markens funktion för djur och växter är kraftigt försämrad eller hotad. SGUs gränsvärde för otjänligt dricksvatten (SLVFS 2001:30). 5.3 ASFALT Miljöförvaltningen i Göteborgs stad har tagit fram riktlinjer för hantering av PAH i asfaltsbeläggningar (faktablad nr 135). Asfalt med halter (summa PAH 16) under 70 mg/kg kan återanvändas utan förbehåll i trafikprojekt (dock om området är känsligt kontaktas Miljöförvaltningen innan återanvändning). Asfalt med halter mellan 70 och 1000 mg/kg kan återanvändas med vissa restriktioner. En anmälan krävs då till Miljöförvaltningen. Asfalt med halter över 1000 mg/kg klassas som farligt avfall och ska köras till godkänd deponi. 6 FÄLTARBETE Provtagning har i tillämpliga delar utförts i enlighet med SGF fälthandbok (2013). 6.1 JORD Jordprovtagning utfördes den 9 och 10 november 2016 i 16 stycken provpunkter (se provpunktskarta i figur 6 och Bilaga 1). Jord togs generellt ut som samlingsprov för varje halvmeter genom skruvprovtagning med borrbandvagn. Jordarten och dess utseende påverkar nivåindelningen och olika jordart delas normalt in i olika prov. Marken i undersökningsområdet var svårforcerad med mycket sten och block alternativt berg varför provtagningsdjupet generellt ligger på ca 1-1,5 m under markytan, i en gräsyta något djupare ca 3-4 m. På samtliga jordprov utfördes scanningsanalys med fotojonisationsdetektor (PID) för att detektera lättflyktiga kolväten. Jord från samtliga provpunkter skickades till ALcontrol laboratories för analys med avseende på metaller och organiska ämnen. En provpunkt uttogs i anslutning till en transformatorstation och i den analyserades jord även med avseende på PCB. 6.2 ASFALT Asfaltsprov uttogs på två ställen i undersökningsområdet (ett samlingsprov på den norra parkeringen, utanför Ica supermarket, provpunkt 16W01, 16W02 och 16W06) och ett asfaltsprov på den södra parkeringen, provpunkt 16W13). Asfaltsproverna skickades till Eurofins laboratorium för analys med avseende på polycykliska aromatiska kolväten (PAH). Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 9

10 6.3 GRUNDVATTEN Vid borrning var det p.g.a. den svårforcerade marken svårt att sätta grundvattenrör och komma ner till grundvattenytan. Grundvattenrör installerades i 2 av de 16 provtagningspunkterna (se provpunktskarta i figur 6 och i Bilaga 1). Vid kontroll av rören konstaterades endast vatten i ett av grundvattenrören. Grundvattnet i detta rör omsattes den 6 december och provtagning utfördes den 8 december. Omsättning och provtagning utfördes med hjälp av bailer. Figur 6. Översiktskarta med provpunkterna utsatta. Se även kartan i större format och med numrering i Bilaga 1 7 LABORATORIEANALYSER Tabell 1. Analysomfattning för mark och asfalt. Laboratorieanalyser, jord Tungmetaller (As, Ba, Pb, Cd, Co, Cu, Cr, Ni, V, Zn och Hg) Organiska ämnen (fraktionerade alifater, fraktionerade aromater, BTEX och PAH 16) PCB (summa 7 st) ph och TOCberäknad Laboratorieanalyser, grundvatten Tungmetaller (As, Ba, Pb, Cd, Co, Cu, Cr, Ni, V, Zn och Hg) Organiska ämnen (fraktionerade alifater, fraktionerade aromater, BTEX och PAH 16) ph Laboratorieanalyser, asfalt PAH 16 antal 22 st 16 st 1 st 4 st antal 1 st 1 st 1 st antal 2 st Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 10

11 I fältprotokollet redovisas vilka prover som har valts ut för laboratorieanalys (Bilaga 3). En redogörelse för laboratorieresultatet presenteras i avsnitt 8 (resultatsammanställning och laboratorierapporter redovisas i Bilaga 2 och 5). 8 RESULTAT 8.1 FÄLTOBSERVATIONER Jord Jorden på fastigheten utgörs generellt av fyllnadsmaterial i form av sand, grus och sten (se fältprotokoll i Bilaga 3). Torv påträffades i provpunkt 16W08 som är placerad vid platsen för den tidigare mossen. Vad som tros vara naturligt material påträffades under fyllnadsmaterialet i provpunkt 16W03, 16W06 och 16W07 i form av stenig siltig grusig sand. Naturligt material påträffas även i det lilla skogspartiet i söder, provpunkt 16W12, i form av sandig mull och grusig siltig sand. Fältanalysen för undersökning av lättflyktiga kolväten med PID-instrumentet visade på låga halter på samtliga jordprov (0 ppm) Grundvatten Vid borrning var det som tidigare nämnt p.g.a. den svårforcerade marken svårt att komma ner till grundvattenytan i större delen av området. Grundvatten påträffades endast säkert i en provpunkt, 16W12, i det lilla skogspartiet i södra delen av undersökningsområdet, där marken på sina ställen är något sank Asfalt Asfalten misstänks inte vara tjärasfalt. 8.2 ANALYSRESULTAT Jord Fyllnadsmassorna i undersökningsområdet visar på något förhöjda halter av metaller i ett antal av de analyserade jordproverna. I de flesta av dessa prov tangerar halterna riktvärdet för KM eller ligger precis över (se resultatsammanställning i Bilaga 2). Bly och kobolt är de enda av de analyserade metallerna som har detekterats i halter över eller tangerandes det generella riktvärdet för KM i mer än en provtagningspunkt. Övriga detekterade metaller i halter över KM påträffas endast i enstaka prover spritt över området. Blyhalterna påträffas i de ytliga jordprover som uttagits på gräsytor. Underliggande bergkrossmaterial påvisar inte halter av bly över riktvärdet för KM. En provpunkt som ligger i anslutning till transformatorstationen i undersökningsområdet, provpunkt 16W103, påvisar halter av bly över Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 11

12 Naturvårdsverkets generella riktvärde för MKM i den översta halvmetern. Underliggande halvmeter har endast kobolt strax över riktvärdet för KM. De förhöjda halterna av kobolt i undersökningsområdet ligger i princip på de generella riktvärdena för KM och påträffas spritt över området. Erfarenhetsmässigt kan kobolt i nivå med KM påträffas även i naturliga material i Göteborgsområdet. Organiska ämnen har endast visats i förhöjda halter, >KM, i två provpunkter. PAH H nästan fyra gånger riktvärdet i provpunkt 16W02 och alifater mellan 0,5 och 1 gånger riktvärdet i provpunkt 16W08 (se resultatsammanställning i Bilaga 2). De förhöjda halterna påträffas i fyllnadsmaterialet i båda provpunkterna, i provpunkt 16W02 i krossmaterial och i 16W08 i ett blandat material med inslag av växtdelar och torv (noterbart är att förhöjda halter av alifater >C16-C35 kan detekteras i naturligt i material med växtrester och torv utan någon föroreningskäll. I provpunkt 16W03, intill transformatorstationen, analyserades jord även med avseende på PCB och den visar inga halter över riktvärdet för KM Grundvatten Grundvattenprovet tagit i installerat grundvattenrör i provpunkt 16W12 visade inte på halter av metaller eller organiska ämnen över jämförvärdena (se resultatsammanställning i Bilaga 2) Asfalt Asfaltsproverna visar halter av PAH (summa 16 st) under Miljöförvaltningen i Göteborgs stads riktlinjer (< 70 mg/kg) och kan återanvändas fritt inom trafikprojekt (se laboratorierapporter i Bilaga 5). 9 SLUTSATSER OCH REKOMMENDATIONER Baserat på den genomförda miljötekniska undersökningen konstateras generellt låga halter av analyserade ämnen och dessa bedöms utgöra en mycket begränsad risk för människors hälsa och miljö. Undantaget är de blyhalter som påträffas i halter över KM i ytliga prover från gräsytor samt över MKM vid transformatorstationen. Vid transformatorstationen rekommenderar WSP att ytterligare undersökning genomförs för att få en mer detaljerad bild av föroreningsläget. Utöver detta rekommenderar WSP att det vid en exploatering av området med bostäder genomförs en komplettering av undersökningen i de ytliga jordlagren för att säkerställa att eventuella kvarlämnade blyhalter inte utgör förhöjda risker för människors hälsa och miljö. Utifrån resultatet bedöms övriga metaller föreligga i representativa halter som inte utgör en förhöjd risk för människors hälsa och miljö vid en utbyggnad med bostäder i området. Detta motiveras med att uppmätta halter är begränsade och att de generellt påträffas i enstaka prover. De förhöjda halterna av PAH och kadmium som påträffats i provpunkt 16W02 bedöms enbart behöva avgränsas/utredas om parkeringen kommer att tas i anspråk för bostadsbebyggelse men inte om marken ska användas som parkering eller för kommersiell verksamhet. Detta gäller även för de Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 12

13 detekterade alifaterna i 16W08 som även kan ha ett naturligt ursprung på grund av förekomst av växtdelar och torv. Vid markarbeten bör resultaten från denna undersökning ligga till underlag för att säkerställa att överskottsmassor körs till rätt mottagningsanläggning. För att de jordmassor som lämnas kvar ska ha representativa halter som inte innebär förhöjda risker för människors hälsa och miljö bör kontrollprovtagning av framförallt ytliga massor övervägas. 10 ÖVRIGT Enligt miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet oavsett om området tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och om föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. WSP rekommenderar att föreliggande rapport översänds till Miljöförvaltningen. Schakt i förorenad jord är anmälningspliktig. En anmälan behöver skickas in till Miljöförvaltningen innan schaktarbetet kan påbörjas. Anmälan skall skickas in minst 6 veckor innan markarbete påbörjas. Urval av analysparametrar har genomförts utifrån erfarenhet och branschpraxis och av naturliga skäl kan det inte uteslutas att förorening finns i punkter som ej undersökts eller att det förekommer ämnen/parametrar som inte undersökts. Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 13

14 11 REFERENSER Lantmäteriet, flygbildssupport, flygbilder för åren 1967, 1985, 1996 Livsmedelsverkets föreskrifter SLVFS 2001:30 Länsstyrelsen i Västra Götaland, arkiv EBH stödet; fastigheterna Gårdsten 7:2, Gårdsten 45:19, Angered 83:2. Länsstyrelsens webgis, information hämtad november Miljöförvaltningen i Göteborgs stad, Faktablad 135 Asfalt och tjärasfalt, ej daterat dokument. Miljöförvaltningen i Göteborgs stads arkiv, fastigheterna Gårdsten 4:16, Gårdsten 6:3, Gårdsten 7:1, Gårdsten 7:2, Gårdsten 10:10. Ministry of Housing, Spatial Planning and the Environment, Rev 2009, Soil Remediation Circular Naturvårdsverket, 2009, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport SPI, 2010, SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Stadsbyggnadskontorets arkiv i Göteborg, fastigheterna Gårdsten 4:16, Gårdsten 6:3, Gårdsten 7:1, Gårdsten 10:10. Svenska Geotekniska Föreningen, 2013, Fälthandbok Undersökningar av förorenade områden, Rapport 2:2013. Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 14

15 Miljöförvaltningen Göteborgs stad, 2013, Miljöförvaltningens riktlinjer och riktvärden för utsläpp av förorenat vatten till recipient och dagvatten, rev R 2013:10. VI ÄR WSP Naturvårdsverket, 2009, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi erbjuder tjänster för hållbar samhällsutveckling inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Bredd och mångfald kännetecknar våra medarbetare, kompetensområden, kunder och typer av uppdrag. Tillsammans har vi medarbetare på över 500 kontor i 40 länder. I Sverige har vi omkring medarbetare. SPI, 2010, SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Geotekniska Föreningen, 2013, Fälthandbok Undersökningar av förorenade områden, Rapport 2:2013. Tony Bäckström, , Telefonintervju. Tony Bäckström, , Platsbesök. WSP Sverige AB Arenavägen Stockholm-Globen Tel: Översiktlig miljöteknisk markundersökning Gårdstens centrum, Göteborg 15

16 Uppdragsnr: BILAGA 1 Provpunktskarta Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

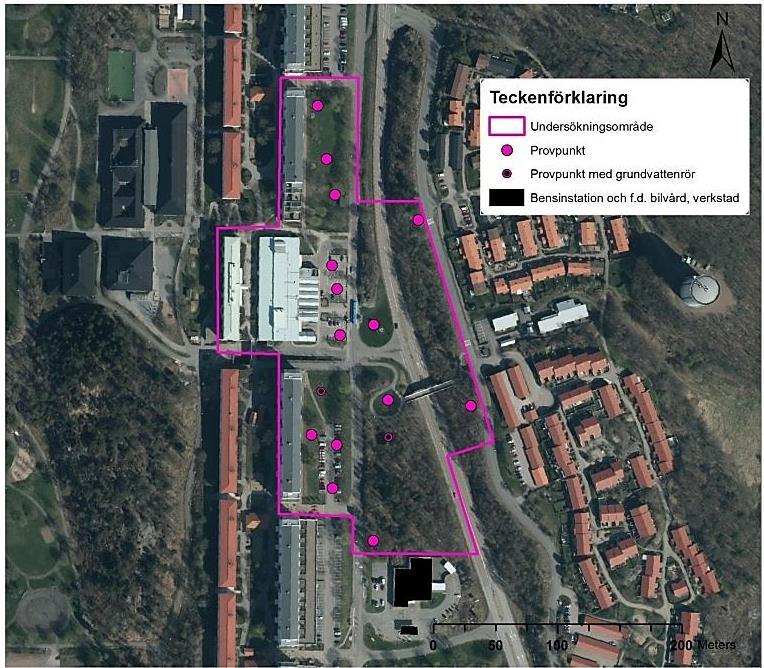

17 ± Teckenförklaring Undersökningsområde Provpunkt!P Provpunkt med grundvattenrör Bensinstation och f.d. bilvård, verkstad!p Koordinatsystem Koordinater i SWEREF BET ANT ÄNDRINGEN AVSER DATUM SIGN!P - Avdelningen Mark och Vatten Göteborg Tel: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE Lina Börjesson Lina Börjesson ANSVARIG - WSP Mark och Vatten Meters SKALA NUMMER BET 1:

18 Uppdragsnr: BILAGA 2 Resultatsamanställning Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

19 Bilaga 2 Resultatsammanställning Fysikaliska/kemiska egenskaper Provtagningsdag Mindre än ringa risk* KM** MKM** FA*** Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson W01 16W02 16W03 16W03 16W04 16W05 16W05 16W06 16W07 16W08 16W Provtagningsdjup m Glödgningsförlust % av TS 0,6-6, Metaller i fast material bestämda med ICP/AES Övriga metallanalyser Organiska miljöanalyser - BTEX Glödgningsrest % av TS 99,4-93, ph i mark 8,7-6, Torrsubstans % 96,5 95,9 80,5 90,4 79,3 76,7 89,3 90,4 78,5 79,7 69, Arsenik, As 5,2 3,2 7,8 <2.5 3,8 9 2,6 <2.5 3,5 9,9 < Barium, Ba Bly, Pb , , Kadmium, Cd <0.2 1,7 0,31 <0.2 0,39 0,33 <0.2 <0.2 <0.2 0,29 <0.2 0,2 0, Kobolt, Co , , ,1 7, Koppar, Cu , Krom, Cr Nickel, Ni , Vanadin, V Zink, Zn Kvicksilver, Hg <0.01 <0.01 0,21 <0.01 0,17 0,3 0,04 0,01 0,051 0,2 0,031 0,1 0,25 2, Organiska miljöanalyser - Petroleumprodukter/olja Bensen <0.003 <0.003 <0.003 < <0.003 < < ,012 0,04 - Toluen <0.1 <0.1 <0.1 < <0.1 < < Etylbensen <0.1 <0.1 <0.1 < <0.1 < < Xylener <0.1 <0.1 <0.1 < <0.1 < < TEX, Summa <0.15 <0.15 <0.15 < <0.15 < < Alifater >C5-C8 <1.2 <1.2 <1.2 < <1.2 < < Alifater >C8-C10 <2 <2 <2 <2 - - <2 <2 - - < Alifater >C10-C12 <10 <10 <10 < <10 < < Alifater >C12-C16 <10 <10 <10 < <10 < < Alifater >C16-C Alifater summa >C5-C16 <10 <10 <10 < <10 < < Aromater >C8-C10 <1 <1 <1 <1 - - <1 <1 - - < Aromater >C10-C16 <1 <1 <1 <1 - - <1 <1 - - < Aromater >C16-C35 <1 <1 <1 <1 - - <1 <1 - - < Organiska miljöanalyser - Polyaromatiska föreningar Acenaften <0.03 <0.03 <0.03 < <0.03 < < Acenaftylen <0.03 <0.03 <0.03 < <0.03 < < Naftalen <0.03 <0.03 <0.03 < <0.03 < < PAH-L,summa <0.03 <0.03 <0.03 < <0.03 < <0.03 0, Antracen <0.03 0,061 <0.03 < <0.03 < < Fenantren <0.03 0,29 <0.03 < ,04 < < Fluoranten <0.03 0,82 0,079 < ,26 0, < Fluoren <0.03 <0.03 <0.03 < <0.03 < < Pyren <0.03 1,2 <0.03 < <0.03 < < PAH-M,summa <0.05 2,4 0,079 < ,3 0, < , Benso(antracen <0.03 0,27 0,047 < ,099 < < Benso(pyren <0.03 0,7 0,04 < ,08 0, < Benso(b)fluoranten < ,085 < ,15 0, < Benso(k)fluoranten <0.03 0,23 <0.03 < ,04 0, < Benso(ghi)perylen <0.03 0,71 0,047 < ,071 0, < Chrysen/Trifenylen <0.03 0,27 0,051 < ,11 0, < Dibenso(a,h)antracen <0.03 0,12 <0.03 < <0.03 < < Indeno(1,2,3-cd)pyren <0.03 0,53 0,044 < ,056 0, < PAH-H,summa <0.08 3,8 0,31 < ,61 0, <0.08 0, PAH,summa cancerogena <0.2 3,1 0,27 < ,54 0, < Organiska summametoder PAH,summa övriga <0.3 3,1 <0.3 < ,37 < < TOC % av TS 0,34-3, Organiska miljöanalyser - PCB PCB Summa 7 st < ,008 0,2 10 PCB-28 Triklorbifenyl < PCB-52 Tetraklorbifenyl < PCB-101 Pentaklorbifenyl < PCB-118 Pentaklorbifenyl < PCB-138 Hexaklorbifenyl < PCB-153 Hexaklorbifenyl < PCB-180 Heptaklorbifenyl <

20 Bilaga 2 Resultatsammanställning Fysikaliska/kemiska egenskaper Provtagningsdag Mindre än ringa risk* KM** MKM** FA*** Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson Lina Börjesson W09 16W09 16W09 16W10 16W11 16W11 16W12 16W14 16W15 16W16 16W Provtagningsdjup m , Glödgningsförlust % av TS ,6-4, Metaller i fast material bestämda med ICP/AES Övriga metallanalyser Organiska miljöanalyser - BTEX Glödgningsrest % av TS ,4-95, ph i mark , Torrsubstans % 77,4 90,6 83,6 94, ,7 79,4 82,2 79,8 87,5 88, Arsenik, As 6,7 <2.5 3,0 <2.5 2,8 3,2 <2.5 3,3 5,5 6, Barium, Ba Bly, Pb 54 4, , Kadmium, Cd 0,34 <0.2 <0,2 <0.2 0,29 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,2 0, Kobolt, Co 6, ,8 4,4 3,5 9,8 9,3 4 7, Koppar, Cu , Krom, Cr , , Nickel, Ni ,8 4,6 3, ,1 7, Vanadin, V Zink, Zn Kvicksilver, Hg 0,2 <0.01 0,074 <0.01 0,032 0,05 <0.01 0,027 0,039 0,029 0,021 0,1 0,25 2, Organiska miljöanalyser - Petroleumprodukter/olja Bensen <0.003 <0.003 <0.003 < <0.003 <0.003 <0.003 < < ,012 0,04 - Toluen <0.1 <0.1 <0.1 <0.1 - <0.1 <0.1 <0.1 <0.1 - < Etylbensen <0.1 <0.1 <0.1 <0.1 - <0.1 <0.1 <0.1 <0.1 - < Xylener <0.1 <0.1 <0.1 <0.1 - <0.1 <0.1 <0.1 <0.1 - < TEX, Summa <0.15 <0.15 <0.15 < <0.15 <0.15 <0.15 < < Alifater >C5-C8 <1.2 <1.2 <1.2 <1.2 - <1.2 <1.2 <1.2 <1.2 - < Alifater >C8-C10 <2 <2 <2 <2 - <2 <2 <2 <2 - < Alifater >C10-C12 <10 <10 <10 <10 - <10 <10 <10 <10 - < Alifater >C12-C16 <10 <10 <10 <10 - <10 <10 <10 <10 - < Alifater >C16-C35 23 < Alifater summa >C5-C16 <10 <10 <10 <10 - <10 <10 <10 <10 - < Aromater >C8-C10 <1 <1 <1 <1 - <1 <1 <1 <1 - < Aromater >C10-C16 <1 <1 <1 <1 - <1 <1 <1 <1 - < Aromater >C16-C35 <1 <1 <1 <1 - <1 <1 <1 <1 - < Organiska miljöanalyser - Polyaromatiska föreningar Acenaften <0.03 <0.03 <0.03 < <0.03 <0.03 <0.03 < < Acenaftylen <0.03 <0.03 <0.03 < <0.03 <0.03 <0.03 < < Naftalen <0.03 <0.03 <0.03 < <0.03 <0.03 <0.03 < < PAH-L,summa <0.03 <0.03 <0.03 < <0.03 <0.03 <0.03 < <0.03 0, Antracen <0.03 <0.03 <0.03 < <0.03 <0.03 <0.03 < < Fenantren 0,057 <0.03 <0.03 0,041 - <0.03 <0.03 0,05 < < Fluoranten 0,21 <0.03 0,075 < <0.03 <0.03 0,093 < < Fluoren <0.03 <0.03 <0,03 < <0.03 <0.03 <0.03 < < Pyren 0,23 <0.03 0,088 < <0.03 <0.03 0,052 < < PAH-M,summa 0,5 <0.05 0,16 < <0.05 <0.05 0,2 < < , Benso(antracen 0,094 <0.03 0,033 < <0.03 <0.03 <0.03 < < Benso(pyren 0,12 <0.03 0,042 < <0.03 <0.03 0,033 < < Benso(b)fluoranten 0,2 <0.03 0,073 <0.03-0,033 <0.03 0,054 < < Benso(k)fluoranten 0,052 <0.03 <0,03 < <0.03 <0.03 <0.03 < < Benso(ghi)perylen 0,11 <0.03 0,044 < <0.03 <0.03 <0.03 < < Chrysen/Trifenylen 0,11 <0.03 0,040 0,039 - <0.03 <0.03 0,042 < < Dibenso(a,h)antracen <0.03 <0.03 <0,03 < <0.03 <0.03 <0.03 < < Indeno(1,2,3-cd)pyren 0,09 <0.03 0,035 < <0.03 <0.03 <0.03 < < PAH-H,summa 0,78 <0.08 0,27 < <0.08 <0.08 0,13 < <0.08 0, PAH,summa cancerogena 0,67 <0.2 0,22 <0.2 - <0.2 <0.2 <0.2 <0.2 - < Organiska summametoder PAH,summa övriga 0,61 <0.3 <0,03 <0.3 - <0.3 <0.3 <0.3 <0.3 - < TOC % av TS ,5-2,

21 Bilaga 2 Resultatsammanställning Ankomstdatum Ankomsttidpunkt 2210 Temperatur vid ankomst C 9 Provtagningsdag Provtagningstidpunkt - Temperatur vid provtagning C - Lina Börjesson 16W12 Holländska listan Target value Intervention value Livsmedelsverket Dricksvatten, otjänligt Dricksvatten Ångor i byggnader Bevattning Miljörisker i Ytvatten Fysikaliska/kemiska egenskaper ph vid 20 C 4,4 Metaller i vatten bestämda med ICP/MS Arsenik, As, filt µg/l 0, Barium, Ba, filt µg/l 24 Bly, Pb, filt µg/l 0, Kadmium, Cd, filt µg/l 0,24 0, Kobolt, Co, filt µg/l 5, Koppar, Cu, filt µg/l Krom, Cr, filt µg/l 0, Nickel, Ni, filt µg/l 6, Vanadin, V, filt µg/l 0, Zink, Zn, filt µg/l Övriga metallanalyser Kvicksilver, Hg, filt µg/l <0.1 0,05 0, Organiska miljöanalyser - BTEX Bensen µg/l < , Toluen µg/l < Etylbensen µg/l < Xylener µg/l < TEX, Summa µg/l <1 Organiska miljöanalyser - Petroleumprodukter/olja Alifater >C5-C8 µg/l < Alifater >C8-C10 µg/l < Alifater >C10-C12 µg/l < Alifater >C12-C16 µg/l <10 Alifater >C16-C35 µg/l < Alifater summa >C5-C35 µg/l < Aromater >C8-C10 µg/l < Aromater >C10-C16 µg/l < Aromater s:a C8-C16 µg/l < Aromater C8-C16 inkl BTEX µg/l <10 Aromater >C16-C35 µg/l < Organiska miljöanalyser - Polyaromatiska föreningar Acenaften µg/l < Acenaftylen µg/l < Naftalen µg/l <0.1 0, PAH-L,summa µg/l < Antracen µg/l <0.1 0, Fenantren µg/l <0.1 0, Fluoranten µg/l <0.1 0, Fluoren µg/l < Pyren µg/l < PAH-M,summa µg/l < Benso(antracen µg/l <0.1 0,0001 0, Benso(pyren µg/l <0.1 0,0005 0,05 0, Benso(b)fluoranten µg/l < Benso(k)fluoranten µg/l <0.1 0, Benso(ghi)perylen µg/l <0.1 0,0003 0, Chrysen/Trifenylen µg/l <0.1 Dibenso(a,h)antracen µg/l < Indeno(1,2,3-cd)pyren µg/l <0.1 0,0004 0, PAH-H,summa µg/l < , ,5 3 PAH,summa cancerogena µg/l < PAH,summa övriga µg/l < SPI Miljörisker i Våtmarker

22 Uppdragsnr: BILAGA 3 Fältprotokoll Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

23 Göteborg Stad Gårdsten centrum, Göteborg Skruvborrning Uppdragsnummer: Bilaga Fältprotokoll:, Emma Norrsén Datum: tom Maskinförare: Ulf Hempel Väder: Sol och moln, -2 C Upprättande av fältprotokoll: Ulf Hempel, Lina Börjesson Punkt nr Nivå Jordart Färg Lukt Nivå PID Analyserade m.u.my m.u.my ppm prover 16W01 0-0,05 Asfalt PAH 16, samlingsprov 16W01, 16W02 och 16W06 0,05-0,4 F / Sa, Gr brun-grå ingen 0,4-0,7 F / Sa, Gr, St (bergkross) brun-grå ingen 0-0,7 <3 ORGNV, M10Hg, ph, TOCber 0,7 Erhållet stopp 16W02 0-0,04 Asfalt 0,05-0,5 F / Sa, Gr, (asfalt) grå-brun ingen 0-0,5 <3 0,5-1,0 F / Sa, Gr, St (bergkross) brun-grå ingen 0,5-1 <3 ORGNV, M10Hg 1,0 Erhållet stopp 16W03 0-0,7 F / (st) gr sa Mu mörkbrun ingen 0-0,7 <3 PCB7, M10Hg, ph, TOCber 0,7-1,4 F? st si gr Sa grå ingen 0,7-1 <3 M10Hg, ORGNV 1,4 Erhållet stopp 16W04 0-ca 0,5 F / Mu, Gr, St mörkbrun ingen 0,5-1,2 <3 M10Hg 0,5-1,5 F /St, Gr (grov bergkross) grå ingen 1,5 Erhållet stopp 16W05 0-0,5 F / Mu, (Gr), (St) mörkbrun ingen 0-0,5 <3 M10Hg 0,5-1,3 F / Sa, Gr, St, Si (bergkross) brun-grå ingen 0,5-1 <3 M10Hg, ORGNV 1,3 Erhållet stopp 1-1,3 <3 16W06 0-0,05 Asfalt 0,05-0,5 F / Sa, Gr grå-brun ingen 0-0,8 <3 0,5-1,2 F? st si gr Sa brun-grå ingen 0,8-1,2 <3 ORGNV, M10Hg 1,2 Erhållet stopp 16W07 0-0,6 F / Mu, Sa, Si brun-mörkbrun ingen 0-0,4 <3 M10Hg 0,6-1,1 st si gr Sa grå ingen 0,4-0,6 <3

24 Göteborg Stad Gårdsten centrum, Göteborg Skruvborrning Uppdragsnummer: Bilaga, Emma Norrsén Datum: tom Maskinförare: Ulf Hempel Väder: Sol och moln, -2 C 1,1 Erhållet stopp 0,7-1,1 16W08 0-0,4 F / Mu, (Si), (Gr), (tegel) brun-mörkbrun ingen 0-0,4 <3 M10Hg 0,4-1,0 F / Sa, Gr, Si, St (bergkross) brun-grå ingen 0,4-1 <3 1,0-2,0 F / Gr, Si, Sa, St brun-grå ingen 1-1,5 <3 2,0-3,7 F / Vx, trä, Mu, Sa, Gr, T brun-mörkbrun ingen 1,3-1,6 <3 1,5-2 <3 2-3 <3 ORGNV, M10Hg 1,1-3,1 Filterdel grundvattenrör 16W09 0-0,3 F / Mu, (S, (Gr) mörkbrun ingen 0-0,3 < 3 ORGNV, M10Hg 0,3-1,5 F / Si, Sa, Gr, St brun-grå ingen 0,3-1 <3 1,5-2,0 F / Sa, Gr, Mu, Vx grå-mörkbrun-brun ingen 1-1,5 <3 ORGNV, M10Hg 2,0-3,0 F / Sa, Gr, St, Mu, Vx grå-brun ingen 1,5-2 <3 ORGNV, M10Hg 2-3 <3 16W10 0-0,05 Asfalt 0-0,05 PAH 16, samlingsprov 16W10, 16W13 0,05-1,0 F / Sa, Gr, St (bergkross) brun-grå ingen 0,05-1 <3 ORGNV, M10Hg 1,0 Erhållet stopp 16W11 0-0,4 F / Mu, Sa, Si mörkbrun-brun ingen 0-0,5 <3 M10Hg 0,4-1,0 F / Sa, Si, (Mu) brun ingen 0,5-1 <3 M10Hg, ORGNV 1,0-1,7 F? Sa, Si, (Mu) brun ingen 1-1,7 <3 1,7 Erhållet stopp > 1,7 Grundvattennivå W12 0-0,3 sa Mu mörkbrun ingen 0-0,3 <3 0,3-1,2 gr si Sa brun/ grå-brun ingen 0,3-1 <3 M10Hg, ORGNV, ph, TOCber 1,2 Erhållet stopp 1-1,2 <3 0,15-1,15 Filterdel grundvattenrör 16W13 0-0,05 Asfalt 0-1 <3 0,05-1,2 F / Sa, Gr, St (bergkross) brun-grå ingen ingen analys då samma som i 16W10 1,2 Erhållet stopp

25 Göteborg Stad Gårdsten centrum, Göteborg Skruvborrning Uppdragsnummer: Bilaga, Emma Norrsén Datum: tom Maskinförare: Ulf Hempel Väder: Sol och moln, -2 C 16W14 0-0,3 F / Mu, Sa, Si brun-mörkbrun ingen 0,3-1,2 <3 0,3-1,2 F / Sa, Gr, St, Si, Le (sprängsten) grå-brun ingen M10Hg, ORGNV 1,2 Erhållet stopp 16W15 0-0,3 F / Sa, Gr, St, Si, Le brun-grå ingen 0-0,3 M10Hg, ORGNV, ph, TOCber 0,3-1,0 F / gr Sa brun ingen 0,3-1 1,0-2,2 F / Sa, Gr, St (lite prov) brun ingen 1-2 2,2 Erhållet stopp ca 2-2,2 Grundvattennivå W16 0-1,2 F / Sa, Gr, Mu, St, Bl mörkbrun-brun ingen 0-0,8 7,5 M10Hg 1,2-1,5 F / Sa, Gr, St brun ingen 0,8-1,2 M10Hg, ORGNV 1,5 Erhållet stopp 1,2-1,5 <3

26 GW-MÄTNING PROJEKT: BORRHÅL: Gårdsten C SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: LB 16W B Filterlängd Tot rörlängd (A) (inkl filter) 2,00 3,00-0,08 Markytans nivå ök rör m ö my Toppnivå 3,10 SPETSDJUP m u my Spetsnivå Funktionskontroll A B A-B DATUM Total rörlängd Avläsning [GW u ök rör] Vattenhöjd Nivå Anmärkning m Sign ,00 2,49 0,51 2,57 LB ,00 2,96 0,04 3,04 inget vatten vid LB ,00 2,97 0,03 2,97 omsättning eller LB A provtagningstillfälle Gult fält ska om möjligt fyllas i av fältpersonal Funktionskontroll GW-rör Tid Sjunkning GW protokoll 16W08, GW1001

27 GW-MÄTNING PROJEKT: BORRHÅL: Gårdsten C SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: LB 16W B Filterlängd Tot rörlängd (A) (inkl filter) 1,00 2,00 0,90 ök rör m ö my Toppnivå 1,15 Markytans nivå SPETSDJUP m u my Spetsnivå Funktionskontroll A B A-B DATUM Total rörlängd Avläsning [GW u ök rör] Vattenhöjd Nivå Anmärkning m Sign ,00 1,24 0,76 0,34 LB ,00 1,30 0,70 0,40 LB ,00 1,21 0,79 0,31 LB A Gult fält ska om möjligt fyllas i av fältpersonal Funktionskontroll GW-rör Tid Sjunkning GW protokoll 16W12, GW1001

28 Uppdragsnr: BILAGA 4 Historiska bilder Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

29 BILAGA 4 Flygbild, Gårdsten, 1967 Undersökningsområdet ungefärligt utmärkt med gul markering

30 Flygbild, Gårdsten, 1985 Undersökningsområdet ungefärligt utmärkt med gul markering

31 Flygbild, Gårdsten, 1996 Undersökningsområdet ungefärligt utmärkt med gul markering

32 Uppdragsnr: BILAGA 5 Laboratorierapporter Box Göteborg Besök: Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

33 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W01 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 96.5 ±9.65 % SS-EN ISO :2009 Arsenik, As 5.2 ±1.0 SS-EN ISO :2009 Barium, Ba 150 ±30 SS-EN ISO :2009 Bly, Pb 10 ±2.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 13 ±2.6 SS-EN ISO :2009 Koppar, Cu 22 ±4.4 SS-EN ISO :2009 Krom, Cr 31 ±6.2 SS-EN ISO :2009 Nickel, Ni 14 ±2.8 SS-EN ISO :2009 Vanadin, V 43 ±8.6 SS-EN ISO :2009 Zink, Zn 140 ±35 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 24 ±6.0 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

34 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W01 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-ISO :2007 ph i mark 8.7 ±0.2 SS-EN Glödgningsförlust 0.6 % av TS SS-EN Glödgningsrest 99.4 ±14.9 % av TS Beräknad (*) TOC 0.34 % av TS (*) :Metod ej ackrediterad av Swedac Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

35 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W02 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 95.9 ±9.59 % SS-EN ISO :2009 Arsenik, As 3.2 ±0.75 SS-EN ISO :2009 Barium, Ba 130 ±26 SS-EN ISO :2009 Bly, Pb 7.0 ±1.4 SS-EN ISO :2009 Kadmium, Cd 1.7 ±0.34 SS-EN ISO :2009 Kobolt, Co 12 ±2.4 SS-EN ISO :2009 Koppar, Cu 27 ±5.4 SS-EN ISO :2009 Krom, Cr 27 ±5.4 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 49 ±9.8 SS-EN ISO :2009 Zink, Zn 81 ±20 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 45 ±11 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

36 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W02 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen ±0.012 GC-MS, egen metod Fenantren 0.29 ±0.058 GC-MS, egen metod Fluoranten 0.82 ±0.16 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 1.2 ±0.24 Beräknad PAH-M,summa 2.4 GC-MS, egen metod Benso(antracen 0.27 ±0.054 GC-MS, egen metod Benso(pyren 0.70 ±0.14 GC-MS, egen metod Benso(b)fluoranten 1.0 ±0.20 GC-MS, egen metod Benso(k)fluoranten 0.23 ±0.046 GC-MS, egen metod Benso(ghi)perylen 0.71 ±0.14 GC-MS, egen metod Chrysen/Trifenylen 0.27 ±0.054 GC-MS, egen metod Dibenso(a,h)antracen 0.12 ±0.024 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.53 ±0.11 Beräknad PAH-H,summa 3.8 Beräknad PAH,summa cancerogena 3.1 Beräknad PAH,summa övriga 3.1 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

37 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W03 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 90.4 ±9.04 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 190 ±38 SS-EN ISO :2009 Bly, Pb 3.7 ±0.74 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 17 ±3.4 SS-EN ISO :2009 Koppar, Cu 57 ±11 SS-EN ISO :2009 Krom, Cr 31 ±6.2 SS-EN ISO :2009 Nickel, Ni 17 ±3.4 SS-EN ISO :2009 Vanadin, V 72 ±14 SS-EN ISO :2009 Zink, Zn 60 ±15 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 14 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

38 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W03 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

39 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W03 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2200 SS-ISO :1995 Torrsubstans 78.5 ±7.85 % GC-MS, egen metod PCB-28 Triklorbifenyl <0.001 ± GC-MS, egen metod PCB-52 Tetraklorbifenyl <0.001 ± GC-MS, egen metod PCB-101 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-118 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-138 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-153 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-180 Heptaklorbifenyl <0.001 ± Beräknad PCB Summa 7 st <0.002 Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

40 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W04 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 79.3 ±7.93 % SS-EN ISO :2009 Arsenik, As 3.8 ±0.76 SS-EN ISO :2009 Barium, Ba 120 ±24 SS-EN ISO :2009 Bly, Pb 38 ±7.6 SS-EN ISO :2009 Kadmium, Cd 0.39 ±0.078 SS-EN ISO :2009 Kobolt, Co 11 ±2.2 SS-EN ISO :2009 Koppar, Cu 43 ±8.6 SS-EN ISO :2009 Krom, Cr 23 ±4.6 SS-EN ISO :2009 Nickel, Ni 14 ±2.8 SS-EN ISO :2009 Vanadin, V 50 ±10 SS-EN ISO :2009 Zink, Zn 110 ±28 SS-ISO :2004 Kvicksilver, Hg 0.17 ±0.043 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

41 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W05 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 76.7 ±7.67 % SS-EN ISO :2009 Arsenik, As 9.0 ±1.8 SS-EN ISO :2009 Barium, Ba 86 ±17 SS-EN ISO :2009 Bly, Pb 60 ±12 SS-EN ISO :2009 Kadmium, Cd 0.33 ±0.066 SS-EN ISO :2009 Kobolt, Co 7.4 ±1.5 SS-EN ISO :2009 Koppar, Cu 47 ±9.4 SS-EN ISO :2009 Krom, Cr 26 ±5.2 SS-EN ISO :2009 Nickel, Ni 15 ±3.0 SS-EN ISO :2009 Vanadin, V 40 ±8.0 SS-EN ISO :2009 Zink, Zn 150 ±38 SS-ISO :2004 Kvicksilver, Hg 0.30 ±0.075 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

42 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W05 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 89.3 ±8.93 % SS-EN ISO :2009 Arsenik, As 2.6 ±0.75 SS-EN ISO :2009 Barium, Ba 100 ±20 SS-EN ISO :2009 Bly, Pb 12 ±2.4 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 12 ±2.4 SS-EN ISO :2009 Koppar, Cu 26 ±5.2 SS-EN ISO :2009 Krom, Cr 21 ±4.2 SS-EN ISO :2009 Nickel, Ni 15 ±3.0 SS-EN ISO :2009 Vanadin, V 44 ±8.8 SS-EN ISO :2009 Zink, Zn 67 ±17 SS-ISO :2004 Kvicksilver, Hg ±0.010 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 14 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

43 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W05 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten 0.26 ±0.052 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa 0.30 GC-MS, egen metod Benso(antracen ±0.020 GC-MS, egen metod Benso(pyren ±0.016 GC-MS, egen metod Benso(b)fluoranten 0.15 ±0.030 GC-MS, egen metod Benso(k)fluoranten ± GC-MS, egen metod Benso(ghi)perylen ±0.014 GC-MS, egen metod Chrysen/Trifenylen 0.11 ±0.022 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.011 Beräknad PAH-H,summa 0.61 Beräknad PAH,summa cancerogena 0.54 Beräknad PAH,summa övriga 0.37 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

44 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W06 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 90.4 ±9.04 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 180 ±36 SS-EN ISO :2009 Bly, Pb 5.1 ±1.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 15 ±3.0 SS-EN ISO :2009 Koppar, Cu 28 ±5.6 SS-EN ISO :2009 Krom, Cr 32 ±6.4 SS-EN ISO :2009 Nickel, Ni 14 ±2.8 SS-EN ISO :2009 Vanadin, V 56 ±11 SS-EN ISO :2009 Zink, Zn 69 ±17 SS-ISO :2004 Kvicksilver, Hg ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 16 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

45 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W06 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ±0.016 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren ± GC-MS, egen metod Benso(b)fluoranten ±0.015 GC-MS, egen metod Benso(k)fluoranten ± GC-MS, egen metod Benso(ghi)perylen ±0.016 GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.015 Beräknad PAH-H,summa 0.35 Beräknad PAH,summa cancerogena 0.27 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

46 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W07 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 78.5 ±7.85 % SS-EN ISO :2009 Arsenik, As 3.5 ±0.75 SS-EN ISO :2009 Barium, Ba 65 ±13 SS-EN ISO :2009 Bly, Pb 15 ±3.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 7.1 ±1.4 SS-EN ISO :2009 Koppar, Cu 16 ±3.2 SS-EN ISO :2009 Krom, Cr 16 ±3.2 SS-EN ISO :2009 Nickel, Ni 9.0 ±1.8 SS-EN ISO :2009 Vanadin, V 34 ±6.8 SS-EN ISO :2009 Zink, Zn 47 ±12 SS-ISO :2004 Kvicksilver, Hg ±0.013 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

47 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W08 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 79.7 ±7.97 % SS-EN ISO :2009 Arsenik, As 9.9 ±2.0 SS-EN ISO :2009 Barium, Ba 79 ±16 SS-EN ISO :2009 Bly, Pb 49 ±9.8 SS-EN ISO :2009 Kadmium, Cd 0.29 ±0.060 SS-EN ISO :2009 Kobolt, Co 7.2 ±1.4 SS-EN ISO :2009 Koppar, Cu 41 ±8.2 SS-EN ISO :2009 Krom, Cr 25 ±5.0 SS-EN ISO :2009 Nickel, Ni 14 ±2.8 SS-EN ISO :2009 Vanadin, V 39 ±7.8 SS-EN ISO :2009 Zink, Zn 130 ±33 SS-ISO :2004 Kvicksilver, Hg 0.20 ±0.050 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

48 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W08 Provtagningsdjup : 2-3 m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 69.4 ±6.94 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 30 ±6.0 SS-EN ISO :2009 Bly, Pb 11 ±2.2 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 5.0 ±1.0 SS-EN ISO :2009 Koppar, Cu 9.2 ±1.8 SS-EN ISO :2009 Krom, Cr 14 ±2.8 SS-EN ISO :2009 Nickel, Ni 5.6 ±1.1 SS-EN ISO :2009 Vanadin, V 31 ±6.2 SS-EN ISO :2009 Zink, Zn 25 ±6.3 SS-ISO :2004 Kvicksilver, Hg ±0.008 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C ±43 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

49 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W08 Provtagningsdjup : 2-3 m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

50 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 77.4 ±7.74 % SS-EN ISO :2009 Arsenik, As 6.7 ±1.3 SS-EN ISO :2009 Barium, Ba 90 ±18 SS-EN ISO :2009 Bly, Pb 54 ±11 SS-EN ISO :2009 Kadmium, Cd 0.34 ±0.068 SS-EN ISO :2009 Kobolt, Co 6.6 ±1.3 SS-EN ISO :2009 Koppar, Cu 37 ±7.4 SS-EN ISO :2009 Krom, Cr 20 ±4.0 SS-EN ISO :2009 Nickel, Ni 12 ±2.4 SS-EN ISO :2009 Vanadin, V 33 ±6.6 SS-EN ISO :2009 Zink, Zn 180 ±45 SS-ISO :2004 Kvicksilver, Hg 0.20 ±0.050 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

51 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 90.6 ±9.06 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 150 ±30 SS-EN ISO :2009 Bly, Pb 4.2 ±0.84 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 15 ±3.0 SS-EN ISO :2009 Koppar, Cu 110 ±22 SS-EN ISO :2009 Krom, Cr 28 ±5.6 SS-EN ISO :2009 Nickel, Ni 18 ±3.6 SS-EN ISO :2009 Vanadin, V 62 ±12 SS-EN ISO :2009 Zink, Zn 55 ±14 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

52 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

53 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m Tidigare labnummer hos oss : Ankomstdatum : Ankomsttidpunkt : 0800 SS-ISO :1995 Torrsubstans 78.3 ±7.83 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 23 ±5.8 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ±0.011 GC-MS, egen metod Fluoranten 0.21 ±0.042 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.23 ±0.046 Beräknad PAH-M,summa 0.50 GC-MS, egen metod Benso(antracen ±0.019 GC-MS, egen metod Benso(pyren 0.12 ±0.024 GC-MS, egen metod Benso(b)fluoranten 0.20 ±0.040 GC-MS, egen metod Benso(k)fluoranten ±0.010 GC-MS, egen metod Benso(ghi)perylen 0.11 ±0.022 (forts.)

54 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m Tidigare labnummer hos oss : Ankomstdatum : Ankomsttidpunkt : 0800 GC-MS, egen metod Chrysen/Trifenylen 0.11 ±0.022 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.018 Beräknad PAH-H,summa 0.78 Beräknad PAH,summa cancerogena 0.67 Beräknad PAH,summa övriga 0.61 Kommentar Detta prov är ett tilläggsprov, som är registrerat senare än provets ankomstdag. Ankomstdatum ovan anger när provet registrerades. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr

55 Rapport Nr Sida 1 (2) Mark : Gårdsten C : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m : - Ankomstdatum : Ankomsttidpunkt : 2200 SS-ISO :1995 Torrsubstans 83.6 ±8.36 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 11 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ±0.015 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.018 Beräknad PAH-M,summa 0.16 GC-MS, egen metod Benso(antracen ± GC-MS, egen metod Benso(pyren ± GC-MS, egen metod Benso(b)fluoranten ±0.015 GC-MS, egen metod Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

56 Rapport Nr Sida 2 (2) Mark : Gårdsten C : Mark Provtagningsdatum : : 16W09 Provtagningsdjup : m : - Ankomstdatum : Ankomsttidpunkt : 2200 GC-MS, egen metod Benso(ghi)perylen ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ± Beräknad PAH-H,summa 0.27 Beräknad PAH,summa cancerogena 0.22 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 3.0 ±0.75 SS-EN ISO :2009 Barium, Ba 120 ±24 SS-EN ISO :2009 Bly, Pb 23 ±4.6 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 11 ±2.2 SS-EN ISO :2009 Koppar, Cu 41 ±8.2 SS-EN ISO :2009 Krom, Cr 23 ±4.6 SS-EN ISO :2009 Nickel, Ni 14 ±2.8 SS-EN ISO :2009 Vanadin, V 46 ±9.2 SS-EN ISO :2009 Zink, Zn 99 ±25 SS-ISO :2004 Kvicksilver, Hg ±0.019 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

57 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W10 Provtagningsdjup : 0-1 m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 94.6 ±9.46 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 200 ±40 SS-EN ISO :2009 Bly, Pb 4.0 ±0.80 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 15 ±3.0 SS-EN ISO :2009 Koppar, Cu 31 ±6.2 SS-EN ISO :2009 Krom, Cr 23 ±4.6 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 59 ±12 SS-EN ISO :2009 Zink, Zn 100 ±25 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 34 ±8.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

58 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W10 Provtagningsdjup : 0-1 m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

59 Rapport Nr Sida 1 (1) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W11 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 92.0 ±9.20 % SS-EN ISO :2009 Arsenik, As 2.8 ±0.75 SS-EN ISO :2009 Barium, Ba 44 ±8.8 SS-EN ISO :2009 Bly, Pb 48 ±9.6 SS-EN ISO :2009 Kadmium, Cd 0.29 ±0.060 SS-EN ISO :2009 Kobolt, Co 5.8 ±1.2 SS-EN ISO :2009 Koppar, Cu 33 ±6.6 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 6.8 ±1.4 SS-EN ISO :2009 Vanadin, V 24 ±4.8 SS-EN ISO :2009 Zink, Zn 63 ±16 SS-ISO :2004 Kvicksilver, Hg ±0.008 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

60 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W12 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 79.4 ±7.94 % SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 15 ±3.0 SS-EN ISO :2009 Bly, Pb 2.8 ±0.56 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.5 ±0.70 SS-EN ISO :2009 Koppar, Cu 7.3 ±1.5 SS-EN ISO :2009 Krom, Cr 8.3 ±1.7 SS-EN ISO :2009 Nickel, Ni 3.2 ±0.64 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 12 ±3.0 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 13 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

61 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W12 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-ISO :2007 ph i mark 5.1 ±0.2 SS-EN Glödgningsförlust 2.6 % av TS SS-EN Glödgningsrest 97.4 ±14.6 % av TS Beräknad (*) TOC 1.5 % av TS (*) :Metod ej ackrediterad av Swedac Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

62 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W14 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 82.2 ±8.22 % SS-EN ISO :2009 Arsenik, As 3.3 ±0.75 SS-EN ISO :2009 Barium, Ba 86 ±17 SS-EN ISO :2009 Bly, Pb 11 ±2.2 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 9.8 ±2.0 SS-EN ISO :2009 Koppar, Cu 20 ±4.0 SS-EN ISO :2009 Krom, Cr 18 ±3.6 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 39 ±7.8 SS-EN ISO :2009 Zink, Zn 58 ±15 SS-ISO :2004 Kvicksilver, Hg ±0.007 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 21 ±5.3 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

63 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W14 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ±0.010 GC-MS, egen metod Fluoranten ±0.019 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.010 Beräknad PAH-M,summa 0.20 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren ± GC-MS, egen metod Benso(b)fluoranten ±0.011 GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.13 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

64 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W15 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 79.8 ±7.98 % SS-EN ISO :2009 Arsenik, As 5.5 ±1.1 SS-EN ISO :2009 Barium, Ba 81 ±16 SS-EN ISO :2009 Bly, Pb 19 ±3.8 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 9.3 ±1.9 SS-EN ISO :2009 Koppar, Cu 23 ±4.6 SS-EN ISO :2009 Krom, Cr 22 ±4.4 SS-EN ISO :2009 Nickel, Ni 12 ±2.4 SS-EN ISO :2009 Vanadin, V 40 ±8.0 SS-EN ISO :2009 Zink, Zn 62 ±16 SS-ISO :2004 Kvicksilver, Hg ±0.010 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 17 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

65 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W15 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-ISO :2007 ph i mark 7.0 ±0.2 SS-EN Glödgningsförlust 4.7 % av TS SS-EN Glödgningsrest 95.3 ±14.3 % av TS Beräknad (*) TOC 2.7 % av TS (*) :Metod ej ackrediterad av Swedac Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

66 Rapport Nr Sida 1 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W16 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 SS-ISO :1995 Torrsubstans 88.6 ±8.86 % SS-EN ISO :2009 Arsenik, As 6.0 ±1.2 SS-EN ISO :2009 Barium, Ba 79 ±16 SS-EN ISO :2009 Bly, Pb 19 ±3.8 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 7.7 ±1.5 SS-EN ISO :2009 Koppar, Cu 17 ±3.4 SS-EN ISO :2009 Krom, Cr 15 ±3.0 SS-EN ISO :2009 Nickel, Ni 7.5 ±1.5 SS-EN ISO :2009 Vanadin, V 35 ±7.0 SS-EN ISO :2009 Zink, Zn 200 ±50 SS-ISO :2004 Kvicksilver, Hg ±0.005 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 29 ±7.3 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS (forts.)

67 Rapport Nr Sida 2 (2) Mark : Gårdsten Centrum : Mark Provtagningsdatum : : 16W16 Provtagningsdjup : m Ankomstdatum : Ankomsttidpunkt : 2250 Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(antracen <0.03 ± GC-MS, egen metod Benso(pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr

68 Rapport Nr Sida 1 (2) Grundvatten : Gårdsten Centrum : Grundvatten Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - : 16W12 Ankomstdatum : Ankomsttidpunkt : 2210 Temperatur vid ankomst : 9 C SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater C8-C16 inkl BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l (forts.)

69 Rapport Nr Sida 2 (2) Grundvatten : Gårdsten Centrum : Grundvatten Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - : 16W12 Ankomstdatum : Ankomsttidpunkt : 2210 Temperatur vid ankomst : 9 C GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 4.4 ±0.2 SS-EN ISO :2005 Arsenik, As, filt 0.11 ±0.022 µg/l SS-EN ISO :2005 Barium, Ba, filt 24 ±4.8 µg/l SS-EN ISO :2005 Bly, Pb, filt 0.29 ±0.058 µg/l SS-EN ISO :2005 Kadmium, Cd, filt 0.24 ±0.048 µg/l SS-EN ISO :2005 Kobolt, Co, filt 5.4 ±1.1 µg/l SS-EN ISO :2005 Koppar, Cu, filt 1.0 ±0.20 µg/l SS-EN ISO :2005 Krom, Cr, filt 0.29 ±0.058 µg/l SS-EN ISO :2005 Nickel, Ni, filt 6.6 ±1.3 µg/l SS-EN ISO :2005 Vanadin, V, filt 0.16 ±0.032 µg/l SS-EN ISO :2005 Zink, Zn, filt 19 ±3.8 µg/l SS-EN 1483:2007 Kvicksilver, Hg, filt <0.1 ±0.020 µg/l Linköping Rapporten har granskats och godkänts av Kathrin Haider Granskningsansvarig Kontrollnr

70 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Env. Mark och Vatten - Göteborg AR-16-SL [3500] Lina Börjesson EUSELI Í%R%^Â!.W_GÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: 16W1, 16W2, 16W06 Djup (m) Provtagningsdatum 0-0,05 Lina Börjesson Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 98.6 % 5% SS-EN 12880:2000 Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.43 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.94 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.16 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 25% ISO 18287:2008 mod Naftalen mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.55 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.45 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.15 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.11 mg/kg Ts Summa PAH med medelhög molekylvikt 1.2 mg/kg Ts Summa PAH med hög molekylvikt 1.8 mg/kg Ts Summa cancerogena PAH 1.7 mg/kg Ts Summa övriga PAH 1.4 mg/kg Ts Summa totala PAH mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH på grund av svår matris. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

71 AR-16-SL EUSELI Í%R%^Â!.W_GÎ Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

72 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Env. Mark och Vatten - Göteborg AR-16-SL [3500] Lina Börjesson EUSELI Í%R%^Â!.W`PÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: 16W13 Djup (m) Provtagningsdatum 0-0,05 Lina Börjesson Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 98.0 % 5% SS-EN 12880:2000 Benso(antracen 0.26 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.32 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.55 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.29 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.36 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.45 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.48 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.22 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.4 mg/kg Ts Summa PAH med hög molekylvikt 1.8 mg/kg Ts Summa cancerogena PAH 1.6 mg/kg Ts Summa övriga PAH 1.7 mg/kg Ts Summa totala PAH mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH på grund av svår matris. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2
