1 Rapport om utförd efterbehandling inom MILO förskola Sundbybergs Stad Sanering MILO Förskola Stockholm

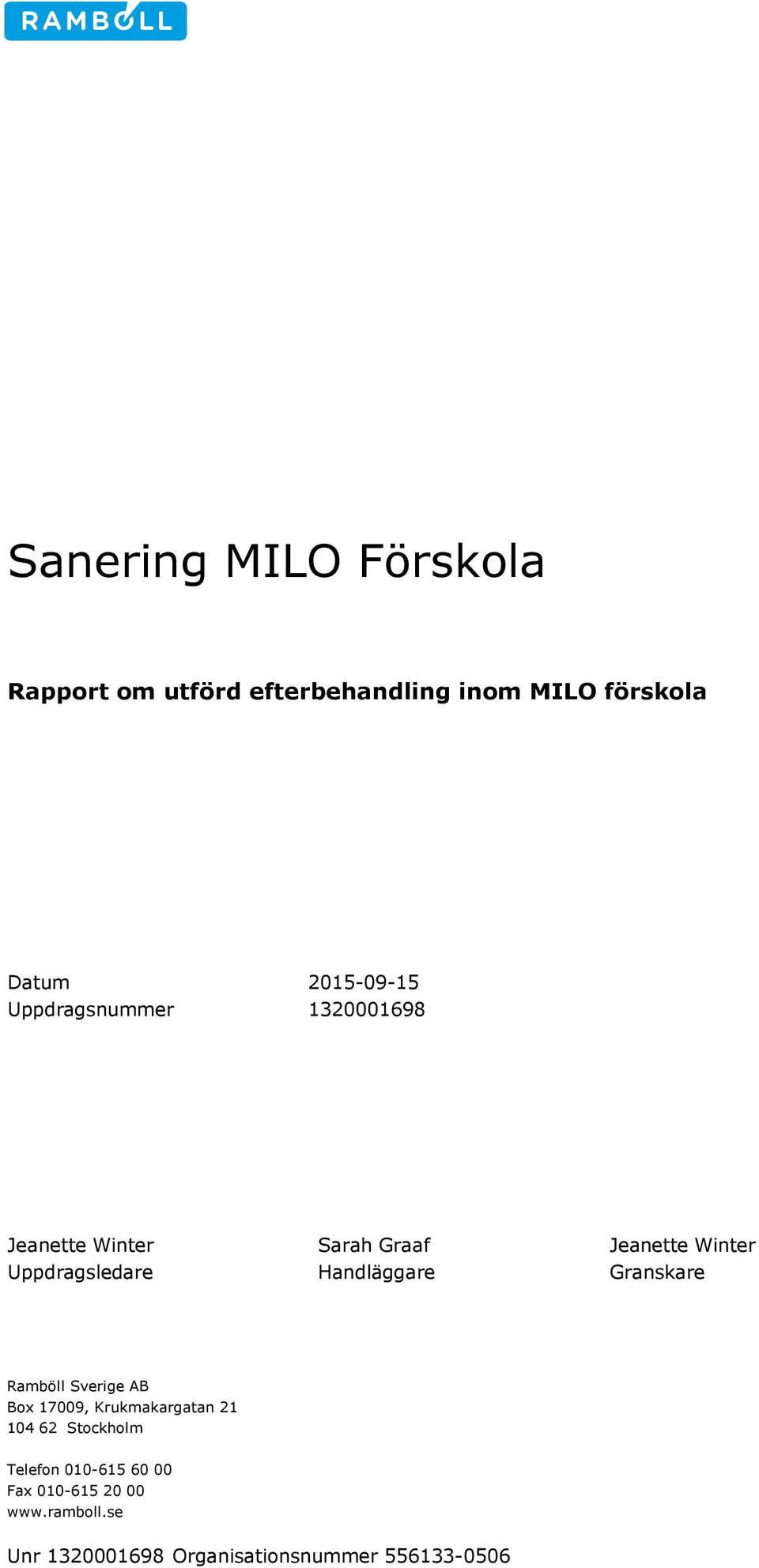

2 Sanering MILO Förskola Rapport om utförd efterbehandling inom MILO förskola Datum Uppdragsnummer Jeanette Winter Sarah Graaf Jeanette Winter Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Unr Organisationsnummer

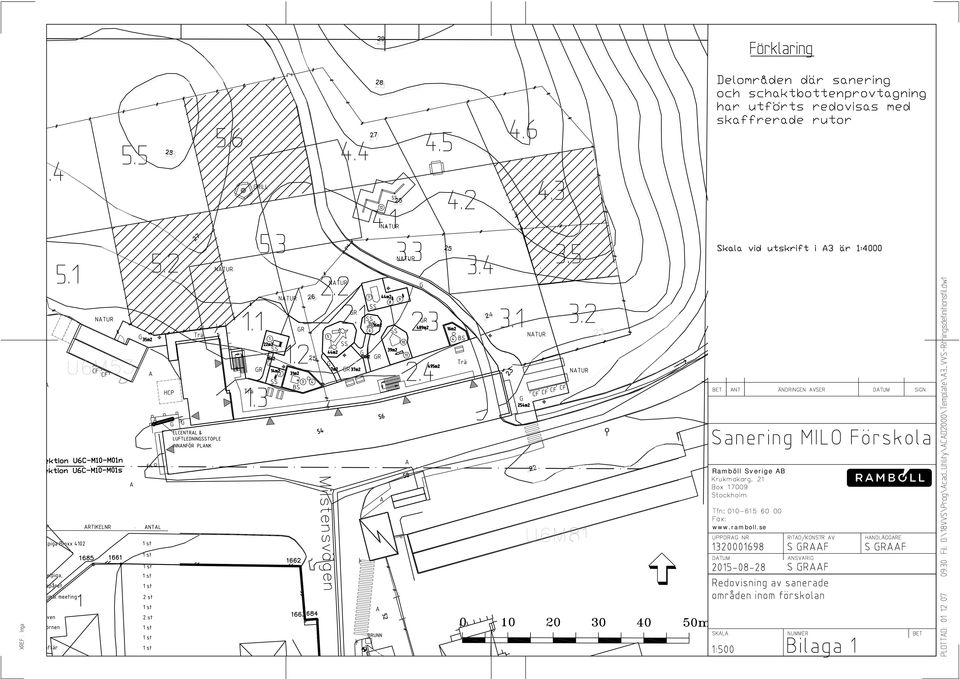

3 o:\sto3\sgm\2013\ , sanering milo ridhus\3_teknik\n\dokument\beskrivningar\förskolan\saneringsrapport\gh\pm saneringsrapport_slutlig_revidering_sept15.docx Innehållsförteckning 1. Inledning Tidigare undersökningar Syfte och mål Åtgärdsmål Utförda arbeten Schaktkontroll Fyllning Avlämning Utfall sanering Mängdredovisning Åtgärder för att minska spridning Restföroreningar Slutsatser och rekommendationer... 4 Bilagor 1. Skiss provtagningspunkter 2. Sammanställning av analysresultat 3. Analysrapporter 4. Sammanställning av invägda mängder i Miljöteknisk markundersökning Sanering MILO Förskola Unr

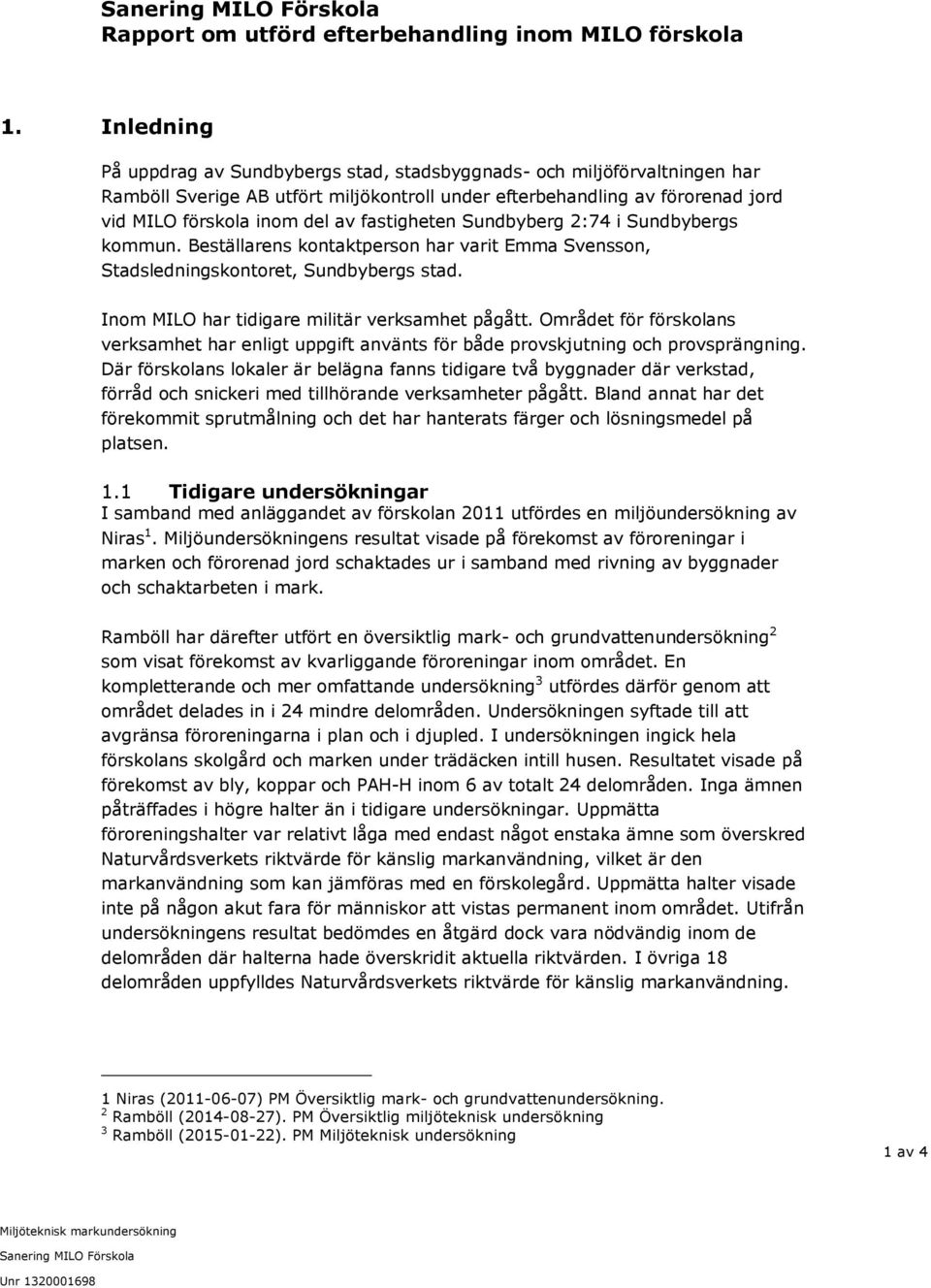

4 Sanering MILO Förskola Rapport om utförd efterbehandling inom MILO förskola 1. Inledning På uppdrag av Sundbybergs stad, stadsbyggnads- och miljöförvaltningen har Ramböll Sverige AB utfört miljökontroll under efterbehandling av förorenad jord vid MILO förskola inom del av fastigheten Sundbyberg 2:74 i Sundbybergs kommun. Beställarens kontaktperson har varit Emma Svensson, Stadsledningskontoret, Sundbybergs stad. Inom MILO har tidigare militär verksamhet pågått. Området för förskolans verksamhet har enligt uppgift använts för både provskjutning och provsprängning. Där förskolans lokaler är belägna fanns tidigare två byggnader där verkstad, förråd och snickeri med tillhörande verksamheter pågått. Bland annat har det förekommit sprutmålning och det har hanterats färger och lösningsmedel på platsen. 1.1 Tidigare undersökningar I samband med anläggandet av förskolan 2011 utfördes en miljöundersökning av Niras 1. Miljöundersökningens resultat visade på förekomst av föroreningar i marken och förorenad jord schaktades ur i samband med rivning av byggnader och schaktarbeten i mark. Ramböll har därefter utfört en översiktlig mark- och grundvattenundersökning 2 som visat förekomst av kvarliggande föroreningar inom området. En kompletterande och mer omfattande undersökning 3 utfördes därför genom att området delades in i 24 mindre delområden. Undersökningen syftade till att avgränsa föroreningarna i plan och i djupled. I undersökningen ingick hela förskolans skolgård och marken under trädäcken intill husen. Resultatet visade på förekomst av bly, koppar och PAH-H inom 6 av totalt 24 delområden. Inga ämnen påträffades i högre halter än i tidigare undersökningar. Uppmätta föroreningshalter var relativt låga med endast något enstaka ämne som överskred Naturvårdsverkets riktvärde för känslig markanvändning, vilket är den markanvändning som kan jämföras med en förskolegård. Uppmätta halter visade inte på någon akut fara för människor att vistas permanent inom området. Utifrån undersökningens resultat bedömdes en åtgärd dock vara nödvändig inom de delområden där halterna hade överskridit aktuella riktvärden. I övriga 18 delområden uppfylldes Naturvårdsverkets riktvärde för känslig markanvändning. 1 Niras ( ) PM Översiktlig mark- och grundvattenundersökning. 2 Ramböll ( ). PM Översiktlig miljöteknisk undersökning 3 Ramböll ( ). PM Miljöteknisk undersökning 1 av 4 Miljöteknisk markundersökning Sanering MILO Förskola Unr

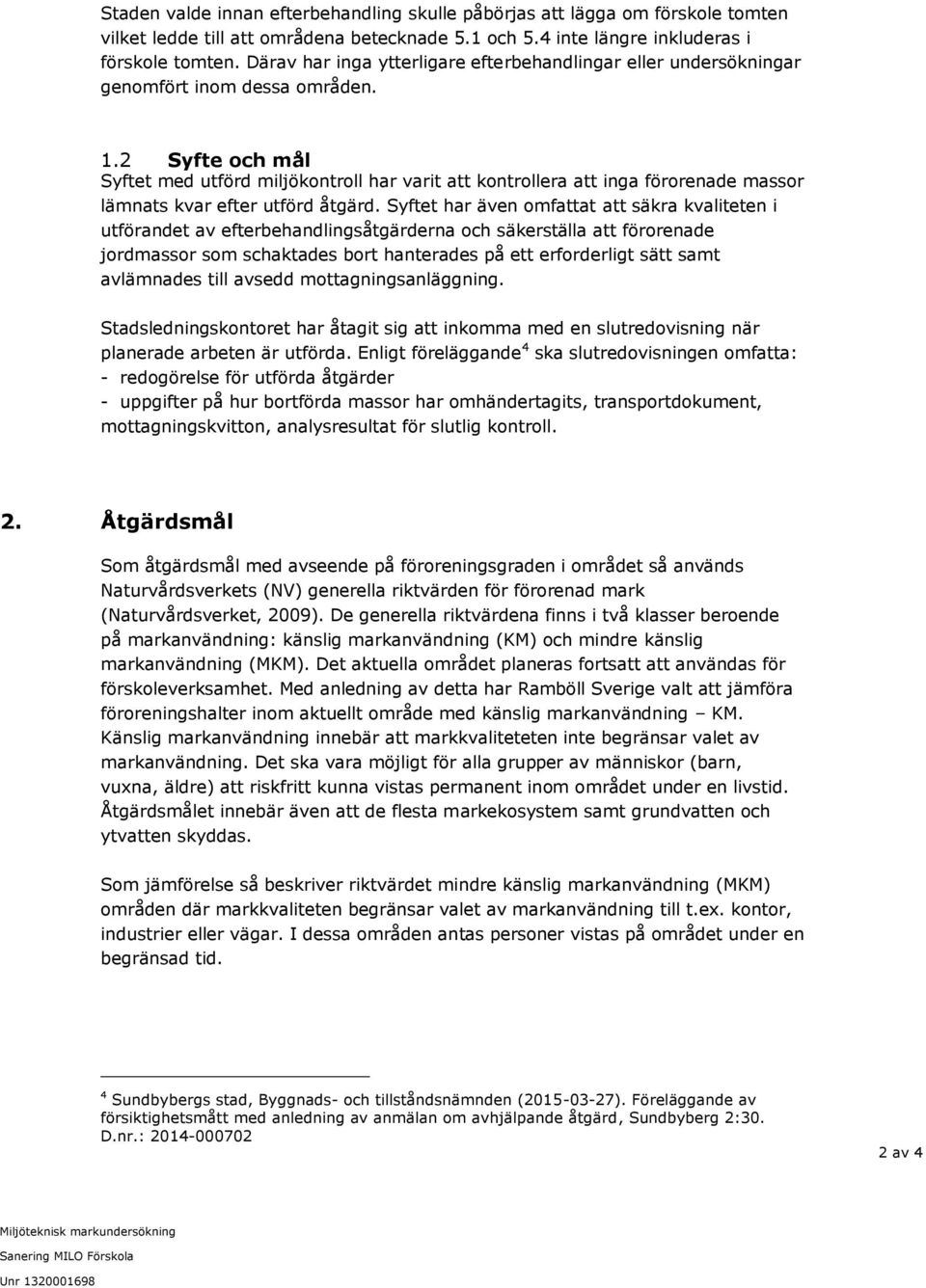

5 Staden valde innan efterbehandling skulle påbörjas att lägga om förskole tomten vilket ledde till att områdena betecknade 5.1 och 5.4 inte längre inkluderas i förskole tomten. Därav har inga ytterligare efterbehandlingar eller undersökningar genomfört inom dessa områden. 1.2 Syfte och mål Syftet med utförd miljökontroll har varit att kontrollera att inga förorenade massor lämnats kvar efter utförd åtgärd. Syftet har även omfattat att säkra kvaliteten i utförandet av efterbehandlingsåtgärderna och säkerställa att förorenade jordmassor som schaktades bort hanterades på ett erforderligt sätt samt avlämnades till avsedd mottagningsanläggning. Stadsledningskontoret har åtagit sig att inkomma med en slutredovisning när planerade arbeten är utförda. Enligt föreläggande 4 ska slutredovisningen omfatta: - redogörelse för utförda åtgärder - uppgifter på hur bortförda massor har omhändertagits, transportdokument, mottagningskvitton, analysresultat för slutlig kontroll. 2. Åtgärdsmål Som åtgärdsmål med avseende på föroreningsgraden i området så används Naturvårdsverkets (NV) generella riktvärden för förorenad mark (Naturvårdsverket, 2009). De generella riktvärdena finns i två klasser beroende på markanvändning: känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Det aktuella området planeras fortsatt att användas för förskoleverksamhet. Med anledning av detta har Ramböll Sverige valt att jämföra föroreningshalter inom aktuellt område med känslig markanvändning KM. Känslig markanvändning innebär att markkvaliteteten inte begränsar valet av markanvändning. Det ska vara möjligt för alla grupper av människor (barn, vuxna, äldre) att riskfritt kunna vistas permanent inom området under en livstid. Åtgärdsmålet innebär även att de flesta markekosystem samt grundvatten och ytvatten skyddas. Som jämförelse så beskriver riktvärdet mindre känslig markanvändning (MKM) områden där markkvaliteten begränsar valet av markanvändning till t.ex. kontor, industrier eller vägar. I dessa områden antas personer vistas på området under en begränsad tid. 4 Sundbybergs stad, Byggnads- och tillståndsnämnden ( ). Föreläggande av försiktighetsmått med anledning av anmälan om avhjälpande åtgärd, Sundbyberg 2:30. D.nr.: av 4 Miljöteknisk markundersökning Sanering MILO Förskola Unr

6 3. Utförda arbeten Efterbehandlingsarbeten har utförts genom att förorenade massor har schaktats bort och avlämnats till mottagningsanläggning, så som beskrivits i den anmälningshandling som tagits fram för aktuellt objekt. Den inre och yttre förskolegården delades in i delområden som numrerades för att underlätta provtagning och efterbehandlingsarbeten (se Bilaga 1). En detaljerad åtgärdsplan togs fram för att efterbehandla de massor tidigare utförda markundersökningar har klassats innehålla föroreningar med halter överstigande känslig markanvändning (KM), se tabell 1. Totalt var fyra av de tidigare sex delområdena aktuella för åtgärder eftersom två stycken delområden ej längre ingår i förskolegården. Samtliga jordmassor med föroreningshalter överstigande KM har schaktats ur. Tabell 1 I tabellen beskrivs åtgärd för respektive delområde Delområde Åtgärd Uppskattad volym (m 3 ) Ruta 3.5 Schakt av jord mellan 0-0,1 m u my 18 Ruta 5.2 Schakt av jord mellan 0-0,1 m u my 62 Ruta 4.3 Schakt av jord mellan 0-0,1 m u my 34 Ruta 5.6 Schakt av jord mellan 0-0,5 m u my Schaktkontroll Under maj till juni 2015 utfördes schakt av klassade förorenade massor. Massor med halter som överstiger KM schaktades ur till djup angivna i tabell 1. I ruta 5.2 schaktades till totalt 0,7 m under befintlig markyta eftersom miljöprovtagning under schakt visat att halter överstigande KM påträffades ner till denna nivå. För att säkerställa att inga föroreningar finns kvar utfördes kontrollprovtagning av frilagd schaktbotten efter utfört schaktarbete. I vardera ruta uttogs delprover på schaktbotten som sammanslogs till ett samlingsprov som representerade schaktbotten i den aktuella rutan. En sammanställning av analysresultat från provtagning av schaktbottnar redovisas i Bilaga 2. Fullständiga analysprotokoll redovisas i Bilaga 3. Schaktbotten bestod av morän eller ytligt berg. Ingen misstänkt hotspot påträffades på någon av schaktbottnarna, utan jordmaterialet såg likvärdigt ut över hela schaktbotten. Schakt utfördes genom att massor schaktades upp direkt till flak. Massorna avlämnades till godkänd mottagningsanläggning för förorenad jord. 3.2 Fyllning Inga massor återanvändes i projektet. Fyllning utfördes med externt tillförda rena massor. 3 av 4 Miljöteknisk markundersökning Sanering MILO Förskola Unr

7 3.3 Avlämning Schaktade jordmassor med halter överstigande Naturvårdsverkets generella riktvärden för KM avlämnades till godkänd mottagningsanläggning för förorenad jord. Transport skedde med transportör som innehar erforderliga tillstånd. Transport utfördes på sådant sätt att ingen spridning av föroreningar skedde till omgivningen. 4. Utfall sanering 4.1 Mängdredovisning Totalt har ca 612 ton förorenade massor schaktats bort och avlämnats. Massorna kördes till Ragnsells anläggning i Högbytorp. Transportören var Turebergs Åkeri AB. Ragnsells sammanställning av invägda mängder redovisas i Bilaga Åtgärder för att minska spridning Uppschaktade massor förvarades och transporterades på täta flak för att förhindra spridning av damm och jordmaterial utanför arbetsområdet. 4.3 Restföroreningar Inga restföroreningar överstigande KM har kvarlämnats inom aktuell fastighet. 5. Slutsatser och rekommendationer I och med att förorenade massor med halter överstigande KM har efterbehandlats så bedöms inga framtida risker för den planerade markanvändningen som förskolegård föreligga inom fastigheten. Utförd efterbehandling och miljökontroll visar att åtgärdskravet för halter för metaller, PAH och olja motsvarande känslig markanvändning (KM) har uppfyllts. Åtgärder vid efterbehandlingsarbetena för att förhindra föroreningsspridning samt kontrollprovtagning av schaktbotten visar sammantaget att framtida hälsorisk för människor som vistas inom aktuell fastighet och framtida miljörisker inom området bedöms vara låga. Ramböll Sverige bedömer att inga ytterligare åtgärder är nödvändiga att utföra. 4 av 4 Miljöteknisk markundersökning Sanering MILO Förskola Unr

8 Ramböll Sverige AB

9 BILAGA 2 Sammanställning analysresultat schaktbottenprovtagning Tabell 1. Sammanställning av analysresultat avseende metaller för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (FA) (Avfall Sverige, Rapport 2007:1). Prov ID Nivå (m) As Co Cd Cr tot Cu Hg Ni Pb V Zn Ba 3.5 0,1 2,4 3,1 <0, ,4 0,059 5,7 3, ,1 <2,1 1,9 <0,20 9,5 4,9 0,044 4, ,7 <2,1 1,6 <0,20 4,6 2,1 <0,011 2,2 3,7 9,9 13 9, ,5 <2,1 2,6 <0,20 9,1 3,0 0,018 4,1 5, Jämförvärde 1. KM , , MKM , FA * 1 000* ** 1 000* * icke lättlöslig ** oorganiskt Ljust grå markerade rutor visar halter som överstiger KM Mörkt grå markerade rutor visar halter som överstiger MKM ABC Rutor med fet text visar halter som överstiger FA Sammanställning analysresultat jord 1 av 2

10 o:\sto3\sgm\2013\ , sanering milo ridhus\3_teknik\n\dokument\beskrivningar\förskolan\saneringsrapport\analyssammanställning_jord_nvrv.doc BILAGA 2 Sammanställning analysresultat schaktbottenprovtagning Tabell 2. Sammanställning av analysresultat avseende organiska ämnen (PAH) för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (Avfall Sverige, Rapport 2007:1). Prov ID Nivå PAH L PAH M PAH H PAH cancerogena PAH övriga 3.5 0,1 <0,30 <0,30 <0,30 <0,30 <0, ,1 <0,30 <0,30 <0,30 <0,30 <0, ,7 <0,30 <0,30 <0,30 <0,30 <0, ,5 <0,30 <0,30 <0,30 <0,30 <0,30 Jämförvärde 1. KM MKM FA Ljust grå markerade rutor visar halter som överstiger KM Mörkt grå markerade rutor visar halter som överstiger MKM ABC Rutor med fet text visar halter som överstiger FA Sammanställning analysresultat jord 2 av 2

11 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂg8-KÎ Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: R MILO Provtagare Provtagningsdatum Annika Ingeborn Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.9 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 22 mg/kg Ts 20% SS / ICP-AES Bly Pb 21 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.9 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

12 AR-15-SL EUSELI Í%R%^ÂÂg8-KÎ Koppar Cu 4.9 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.5 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 20 mg/kg Ts 35% SS / ICP-AES Zink Zn 29 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Sarah Graaf (sarah.graaf@ramboll.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

13 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂg8.TÎ Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: R MILO Provtagare Provtagningsdatum Annika Ingeborn Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.5 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 32 mg/kg Ts 20% SS / ICP-AES Bly Pb 34 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.1 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

14 AR-15-SL EUSELI Í%R%^ÂÂg8.TÎ Koppar Cu 6.4 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 5.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 23 mg/kg Ts 35% SS / ICP-AES Zink Zn 40 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Sarah Graaf (sarah.graaf@ramboll.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

15 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂh)yÇÎ Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5.2 Provtagningsplats: MILO Provtagare Provtagningsdatum Annika Ingeborn Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.6 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 26 mg/kg Ts 20% SS / ICP-AES Bly Pb 77 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.6 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

16 AR-15-SL EUSELI Í%R%^ÂÂh)yÇÎ Koppar Cu 20 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.8 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 3.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 20 mg/kg Ts 35% SS / ICP-AES Zink Zn 32 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Sarah Graaf (sarah.graaf@ramboll.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

17 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂh)z%Î Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5.6 Provtagningsplats: MILO Provtagare Provtagningsdatum Annika Ingeborn Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.4 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.6 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

18 AR-15-SL EUSELI Í%R%^ÂÂh)z%Î Koppar Cu 3.0 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 23 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Sarah Graaf (sarah.graaf@ramboll.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

19 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂhzpPÎ Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5.2 Provtagningsplats: MILO Provtagare Provtagningsdatum Annika Ingeborn Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.4 % 5% SS-EN 12880:2000 Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.13 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.37 mg/kg Ts Naftalen mg/kg Ts 25% Acenaftylen mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren 0.13 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.40 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt 0.47 mg/kg Ts Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 270 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.9 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

20 AR-15-SL EUSELI Í%R%^ÂÂhzpPÎ Koppar Cu 10 mg/kg Ts 30% SS / ICP-AES Krom Cr 10 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 20 mg/kg Ts 35% SS / ICP-AES Zink Zn 36 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: annika.ingeborn@ramboll.se (annika.ingeborn@ramboll.se) sarah.graaf@ramboll.se (sarah.graaf@ramboll.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

21 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Ramböll Sverige AB Jeanette Winter Box STOCKHOLM AR-15-SL EUSELI Í%R%^ÂÂit5~Î Kundnummer: SL Analysrapport Uppdragsmärkn. MILO Provnummer: Provtagare Annika Ingeborn/Sarah Graaf Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5.2 Provtagningsplats: MILO Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.9 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 9.9 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.6 mg/kg Ts 30% SS / ICP-AES Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

22 AR-15-SL EUSELI Í%R%^ÂÂit5~Î Koppar Cu 2.1 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.6 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 2.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 9.9 mg/kg Ts 35% SS / ICP-AES Zink Zn 13 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: (annika.ingeborn@ramboll.se) Sarah Graaf (sarah.graaf@ramboll.se) Marcus Nordgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

23 Statistik STKÖ 03 Vågrapport detaljerad Kund: Turebergs Åkeri AB Avser perioden: Littera Uppdragsställe Leveransställe Datum Klockslag Reg.nr Deklarati Vågsedels Tjänstekat Materialk Materiabenämning Kvantitet milot Nilstensvägen 5, Sundbyberg Högbytorp :43:24 MASEN1 onsnr nr egori Insamling od Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :19:32 BYP Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :59:07 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :09:52 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :38:27 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :52:24 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :09:08 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :02:41 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :20:06 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :32:41 CRL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :57:56 CRL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :49:52 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :28:55 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :02:03 CRL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :29:17 CRL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :14:47 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :41:23 CRL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :58:13 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :22:51 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :10:18 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :46:40 HXP Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :27:14 HXP Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :48:41 HXP Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :21:12 HHN Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :06:11 HXP Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :23:30 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :28:37 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :34:09 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :04:44 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :11:51 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :50:42 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :29:13 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :52:36 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :11:20 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :05:11 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :28:14 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :43:26 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :42:18 LOL Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :35:26 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :50:41 BAD Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :47:01 GJB Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :24:45 KOJ Insamling Förorenad jord < MKM klassat , milot Nilstensvägen 5, Sundbyberg Högbytorp :35:07 BAD Insamling Förorenad jord < MKM klassat , ,00 Rapport körd :30:44 av RAGNSELLS\\inka01 1 (2)

24 Enhet Rapport körd :30:44 av RAGNSELLS\\inka01 2 (2)
