1 PM UPPDRAG Briljant- och Smaragdgatan UPPDRAGSNUMMER UPPDRAGSLEDARE Magnus af Petersens UPPRÄTTAD AV Jessica Hansson, Louise Wennberg DATUM Översiktlig miljöteknisk markundersökning vid Briljant-och Smaragdgatan Bakgrund Inför vidare utredning av detaljplan för bostäder vid Briljant- och Smaragdgatan, inom stadsdelen Tynnered i Göteborg, se Figur 1, har Sweco på uppdrag av Stena Fastigheter utfört en översiktlig miljöteknisk markundersökning. Figur 1 Röd cirkel visar ungefärligt undersökningsområde ( OpenStreetMaps bidragsgivare) memo01.docx Sweco Skånegatan 3 Box 5397 SE Göteborg, Telefon +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Jessica Hansson HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx Telefon direkt +46 (0) Mobil +46 (0) jessica.hansson@sweco.se 1 (10)

2 Syftet har varit att få fram underlag avseende eventuell förekomst av föroreningar i marken inom området. I samrådsredogörelsen 1 uttrycks oro för att det finns PCB-fogar i området, vilka kan ha orsakat föroreningar i marken. Därtill framgår att asfaltsytor kan bestå av tjärasfalt. Eftersom planerad nybyggnation bl a omfattar en förskola är föroreningssituationen viktig att beakta. Inför den miljötekniska undersökningen har samrådsredogörelsen utgjort underlag för omfattning och val av analysparametrar. Någon historisk inventering, arkivsökning etc har inte ingått i aktuellt uppdrag. Områdesbeskrivning Undersökningsområdet består av fem delområden inom vilka miljötekniska markundersökningar utförts, se Figur 2. Delområde 1-4 används idag som parkeringar till husen i området. Dessa ytor är till största delen belagda med asfalt. Det femte delområdet utgörs av en gräsplan och en skogbeklädd bergknalle. Se Figur 3 för foto på området. Delområde 1 och 3 är på ca 4000 m 2 vardera, delområde 2 omfattar ca 2000 m 2 och delområde 3 ca 2500 m 2. Inom dessa fyra delområden planeras nya flerbostadshus samt ett parkeringshus. Delområde 5 är på ca 1400 m 2 och inom detta område planeras att anlägga en förskola. 1 Samrådsredogörelse; Detaljplan för bostäder vid Briljant- och Smaragdgatan inom stadsdelen Tynnered i Göteborg, del av BoStad 2021, Standard planframförande, Diarienr: 1202/15. 2 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

3 Figur 2 Grundkarta av undersökningsområdena. De fem delområdena är numrerade. 3 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

4 Figur 3 Foton över en av de befintliga parkeringarna (överst) och på grönområdet och bergknallen (nederst). 4 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

5 Utförd miljöteknisk markundersökning Provtagning Den översiktliga miljötekniska markundersökningen har utförts med syfte att erhålla en helhetsbild av markens eventuella föroreningsinnehåll. Provtagningen utfördes med borrbandvagn i totalt 19 provpunkter ned till vad som i fält bedömdes vara naturligt avsatt jordlager alternativt till påträffande av berg. Provtagning utfördes på ytskikten och från varje nytt jordlager, alternativt varje halvmeter. Ytterligare prover uttogs för hand i åtta punkter i de ytliga marklagren (ca 0,2 mumy). Dessa handgrävda provpunkter placerades dels intill husgrunderna, dels på bergknallen inom delområde 5. För punkternas placering, se situationsplan 1 och 2 i Bilaga 1. I samtliga provpunkter (skruvborrpunkter och handgrävda gropar) noterades jordlagerföljd, eventuell förekomst av antropogent material såsom avfall och byggrester, indikationer på föroreningar, eventuell lukt samt förekomst av inträngande grundvatten. Asfalten testades med vit sprayfärg för att få en indikation om eventuell tjärasfalt. Om gult utslag ges kan det tyda på förekomst av PAH. Jordlagerföljder och andra fältobservationer redovisas i Bilaga 2. Fältundersökningen utfördes med borrbandvagn av Ulf Gyllunger, Sweco Civil AB, och fältprovtagningen av Louise Wennberg, Sweco Environment AB, 4-5 september Laboratorieanalyser Baserat på indikationer under fältarbetet samt i syfte att täcka in området valdes 1-2 prover från de allra flesta provpunkter ut för laboratorieanalys. Totalt har 25 jordprover och 5 asfaltsprover analyserats på laboratorium. Jordproverna analyserades med avseende på innehåll av BTEX, alifatiska och aromatiska kolväten, PAH och metaller. Sex jordprover bestående av mulljord analyserades också med avseende på innehåll av PCB. Asfaltsproverna analyserades med avseende på innehåll av PAH-16. Samtliga prover har analyserats av Eurofins Environment Sweden AB, Lidköping. Jämförvärden De jämförvärden som tillämpats för att utvärdera analysresultaten i föreliggande PM är Naturvårdsverkets (NVs) generella riktvärden för förorenad mark (Rapport ). De generella riktvärdena omfattar såväl känslig markanvändning (KM bostäder, skolområden m m) som mindre känslig markanvändning (MKM industrimark, trafikområden m m). 2 Naturvårdsverkets generella riktvärden för förorenad mark, Rapport 5976, rev 1 juli 2016 med nya riktvärden för vissa ämnen. 5 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

6 Analysresultaten för asfaltsproverna har jämförts med svenska kommunförbundets rapport 3 "På väg igen- vägen tillbaka för återvunnen asfalt". Resultat Jordlagerföljd Ytlagren i delområdena 1-4 utgörs till största delen av asfalt, medan undersökningsområdet i delområde 5 utgörs av förna, gräs, grus eller berg i dagen. Observationer i fält visar på förekomst av fyllnadsmassor närmst markytan i samtliga skruvborrpunkter. Mäktigheten bedöms variera mellan ca 0,4 och1,6 m. Fyllnadsmaterialet består huvudsakligen av grövre material som sten, grus och sand (Figur 4) men även inslag av lera förekommer. Enbart i skruvborrpunkt 1754, 0,2-0,8 mumy, påträffades tegelrester. Det naturliga avsatta materialet, vilket underlagrar fyllnadsmassorna, består mestadels av lera, se Figur 5. De handgrävda provgroparna grävdes till 0,2 mumy. I varje grop uttogs två prover, på djupnivåerna 0-0,1 och 0,1-0,2 mumy, med undantag för PG 1709 där berg påträffades vid ca 0,1 mumy. I samtliga provgropar påträffades mulljord med inslag av rötter. I PG 1708 påträffades även sand, se Figur 6. Inga avvikelser noterades i dessa gropar. 3 "På väg igen- vägen tillbaka för återvunnen asfalt", Svenska kommunförbundet, (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

7 Figur 4. Fotot visar vanligt förekommande fyllnadsmaterial för undersökningsområdet från 0,1-1 mumy innehållande sten, grus och sand. Aktuell skruv är från provpunkt (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

8 Figur 5. Fotot visar hur det generellt såg ut på ett djup av ca 1-2 mumy inom de delar av undersökningsområdet där lera påträffades. Aktuell skruv är från provpunkt (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

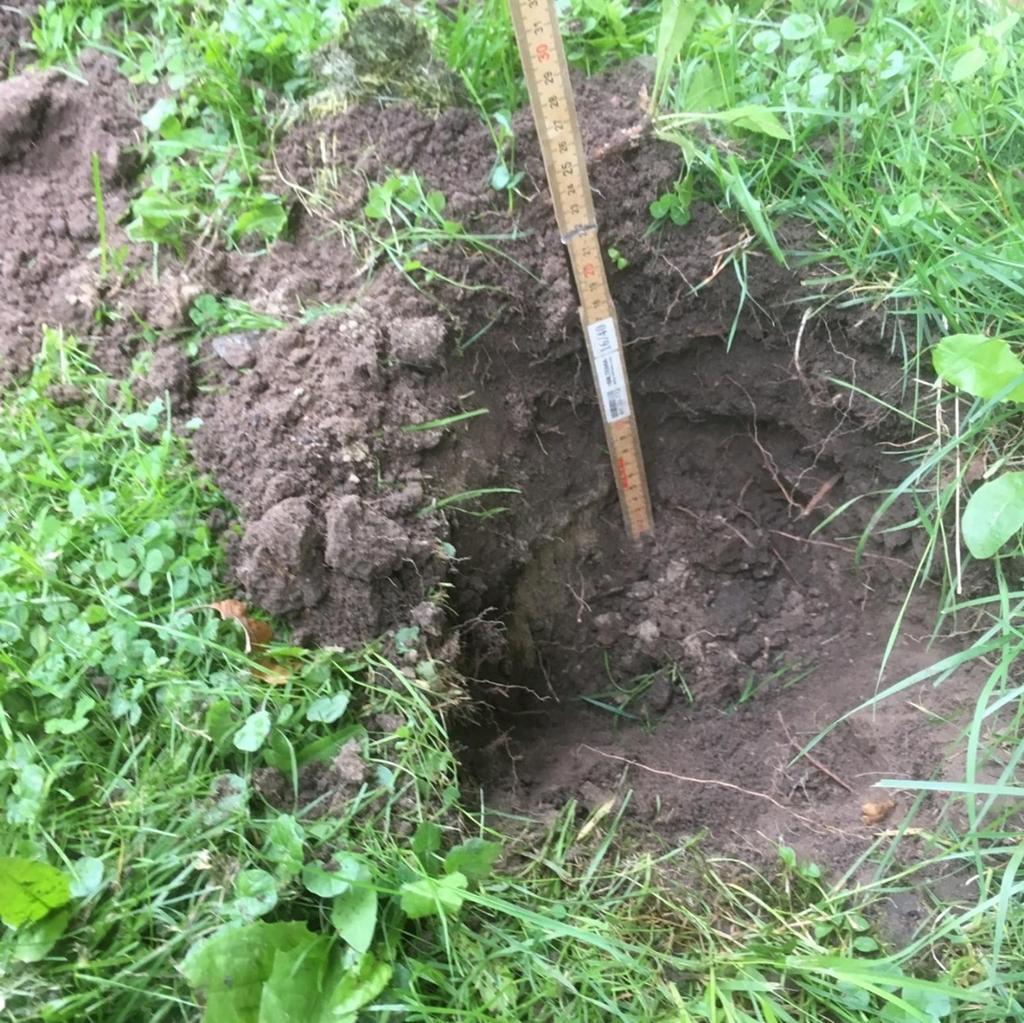

9 Figur 6. Fotot visar PG 1708, en av de åtta handgrävda groparna. Analysresultat Totalt har 25 jordprover och 5 asfaltsprover analyserats på laboratorium. Tre asfaltprover redovisar låga halter av PAH-16, under 70 mg/kg TS, medan två visar halter mellan 70 och 300 mg/kg TS, dvs. materialet klassas som tjärasfalt enligt de bedömningsgrunder som tillämpats. I delområde 1 och delområde 4 påvisades de förhöjda halterna av PAH. I delområde 2 och 3 påvisades ingen förekomst av tjärasfalt. Mulljordsprov från delområde 5, uttaget i slänten och uppe på bergknallen, visar på halter av PAH och bly över riktvärdet för KM. I två av fem prover på ytlig mulljord som analyserats med avseende på innehåll av PCB har halter över riktvärdet för KM påvisats. Fyllnadsmassor i delområde 1, 3 och 5 visar på föroreningar över riktvärdet för KM och/eller MKM. I delområde 1, där Skr 1704 utfördes, påträffas fyllnadsmassor med förhöjda halter av 9 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

10 PAH och här identifierades också förekomst av tjärasfalt. I delområde 3, där Skr 1734 och 1736 utfördes, konstaterades förekomst av PAH och aromatiska kolväten, vilket sammanfaller med petroleumlukt i dessa punkter. I Skr 1734 påvisades halter över riktvärdet för MKM av dessa ämnen. I delområde 5, där Skr 1754 utfördes, uppvisade fyllnadsmassorna förhöjda halter av PAH, här hittades även tegelrester. Samtliga prover uttagna på vad som i fält bedömts vara naturligt avsatt lera visar på halter under riktvärdet för KM, detta gäller inom samtliga delområden. En sammanställning av samtliga analysresultat redovisas i Bilaga 3. Analysrapporterna från laboratoriet redovisas i sin helhet i Bilaga 4. Observera att undersökningen är av stickprovskaraktär. Det kan därmed inte uteslutas att jordlager/massor av annan karaktär kan påträffas inom området. Undersökningen bedöms dock som helhet ge en representativ bild av föroreningssituationen i marklagren inom aktuellt undersökningsområde. Sweco Environment AB Bilagor: Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Situationsplan med provtagningspunkter Fältobservationer Analyssammanställning Analysrapporter 10 (10) memo01.docx PM HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\pm Översiktlig MMU.docx

11

12

13 BRILJANT-SMARAGDGATAN SWECO CIVIL AB SKÅNEGATAN 3, Box Göteborg Telefon

14 SWECO CIVIL AB SKÅNEGATAN 3, Box Göteborg Telefon BRILJANT-SMARAGDGATAN

15 SWECO Bilaga 2 Beställare: Stena Fastigheter Undersökningsområde: Briljant-och Smaragdgatan Översiktlig miljöteknisk markundersökning 2017 Uppdragsnummer: Fältobservationer vid skruvprovtagning utförd 4-5 september 2017 Obs! det som anges nedan är fältbedömningar, för jordartsbeskrivningar fastställda genom laboratorieanalyser hänvisas till geotekniska redovisningar. Provtagare: Väderlek: : Louise Wennberg ca 12 C, molnigt Jordprover markerade med fet stil är analyserade på laboratorium Parentesen kring nivåvärdet markerar att grävningen avbröts på denna nivå * med MTOT_HG avser analyspaket med alifater, aromater, PAH, BTEX och metaller inkl kvicksilver. Provpunkt Djup i m Jordlagerföljd Övriga fältobservationer Provdjup Analyser* (från my) (färg, lukt etc) (m från my) Skr 1703 Ytskikt: asfalt 0-0,1 Asfalt Bitumenkaraktär, delvis lappat och lagat, ej utslag vid 0-0,1 spray 0,1-0,6 F/ st, gr Bärlager, makadam, föll av skruven - 0,6-1,0 F/ le, sa, gr Brunt 0,6-1,0 1,0-1,6 F/ gr, sa, le Brunt 1,0-1,6 1,6-(2,0) Le Brun, grå 1,6-2,0 Övrigt: Skr 1703B Övrigt: Skr 1704 Övrigt: Skr 1708 Övrigt: Skr 1715 Övrigt: Skr 1719 Övrigt: Skr 1725 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Bitumenkaraktär, ej utslag vid spray - 0,1-0,3 F/ st, gr Makadam, föll av skruven - 0,3-0,4 F/ sa, le, gr Brunt 0,3-0,4 MTOT_HG 0,4-(2,0) sa Le Brun, grå, rostfärgat, hårt, inslag av snäckskal 0,4-1,0 MTOT_HG 1,0-1,5 1,5-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Delvis mjuk, kornig, ej utslag vid spray 0-0,1 PAH 0,1-0,4 F/ st Bärlager, makadam, föll av skruven - 0,4-1,0 F/ le, sa, gr Brunt 0,4-1,0 MTOT_HG 1,0-1,5 F/ le, sa, gr Brunt 1,0-1,5 1,5-(2,0) Le Mjukt, inslag av snäckskal 1,5-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Bitumenkaraktär, ej utslag vid spray - 0,1-0,3 F/ st, gr Bärlager, makadam, föll av skruven - 0,3-0,7 F/ le, sa, gr Brunt, rostfärgat 0,3-0,7 MTOT_HG 0,7-1,0 Le Brun, mjukt, rostfärgat inslag 0,7-1,0 1,0-(2,0) sa Le Brun, sandig, rostfärgat inslag 1,0-1,5 1,5-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Smulig, kornig, ej utslag vid spray 0-0,1 0,1-0,5 F/ gr, sa, le Grått, föll av skruven - 0,5-1,0 F/ gr, sa, le Mycket material föll av skruven 0,5-1,0 MTOT_HG 1,0-1,3 F/ gr, sa, le Brunt, rostfärgat inslag 1,0-1,3 1,3-(2,0) sa Le Brun, rostfärgat inslag 1,3-2,0 Inget vatten påträffades Ytskikt: gräs 0-0,2 F?/ mu Inslag av rötter 0-0,2 0,2-0,8 F?/ mu, sa Brunt 0,2-0,8 MTOT_HG 0,8-1,0 sa Le Ljust, brun/grå, rostfärgat inslag 0,8-1,0 1,0-(2,0) Le Brun/grå, rostfärgat inslag 1,0-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Smulig, kornig, ej utslag vid spray 0-0,1 PAH 0,1-0,6 F/ st, gr Bärlager, makdam, föll av skruven - 0,6-1,0 F/ le, gr, sa Brunt, mörkt, rostfärgat inslag 0,6-1,0 MTOT_HG 1,0-1,5 sa Le Brungrå, rostfärgat inslag, översta dm föll av skruven 1,1-1,5 1,5-(2,0) sa Le Brungrå, rostfärgat inslag 1,5-2,0 Övrigt: Skr 1730 Övrigt: Skr 1731 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Lukt av petroleumprodukt, gult utslag vid spray 0-0,1 samma yta som 1734 och 1736 PAH 0,1-1,0 F/ st, gr, sa Brunt/grått, föll av från hela skruven 0,1-1,0 1,0-1,6 F/ sa, gr Mycket föll av skruven 1,0-1,6 MTOT_HG (1,6-2,0) sa Le Brun 1,6-2,0 Inget vatten påträffades Ytskikt: gräs 0-1,0 F/ sa, mu, gr Brunt, föll av skruven den översta halvmetern 0,5-1,0 1,0-(2,0) sa Le Rostfärgat inslag 1,0-1,5 Provgropsgrävning P:\2321\ _Briljant-Smaragd\000_Briljant-Smaragd\10_Arbetsmaterial\Miljö\Orginal\Bilaga 2 Fältobservationer 1 (2)

16 SWECO Bilaga 2 Provpunkt Djup i m Jordlagerföljd Övriga fältobservationer Provdjup Analyser* (från my) (färg, lukt etc) (m från my) 1,5-2,0 Övrigt: Skr 1734 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Lukt av petroleumprodukt, gult utslag vid spray - 0,1-0,5 F/ gr, st, sa Föll av skruven 0,1-0,5 0,5-1,0 F/ sa, gr, le Brunt 0,5-1,0 MTOT_HG 1,0-1,4 F/ gr, le, sa Brunt/grått 1,0-1,4 1,4-(2,0) Le Brun/grå, rostfärgat inslag 1,4-2,0 MTOT_HG Övrigt: Skr 1736 Övrigt: Skr 1741 Övrigt: Skr 1741A Övrigt: Skr 1741B Övrigt: Skr 1749 Övrigt: Skr 1749A Övrigt: Skr 1753 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Kornig, lukt av petroleumprodukt, gult utslag vid spray 0-0,1 0,1-0,4 F/ gr, sa Ljust, föll av skruven - 0,4-1,0 F/ sa, gr, le Brunt 0,4-1,0 MTOT_HG 1,0-1,4 F/ sa, le, gr Mörkt 1,0-1,4 1,4-(2,0) Le Brun/grå, inslag av snäckskal 1,4-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Glansig, ej utslag vid spray 0-0,1 0,1-0,6 F/ st, gr, sa Brunt/grått, föll av skruven - 0,6-1,0 F?/ le, sa, gr Brunt, troligtvis naturligt avsatt material 0,6-1,0 MTOT_HG 1,0-(2,0) sa Le Brun/grå, rostfärgat inslag 1,0-1,5 1,5-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Delvis glansig, samma yta som 1741, ej utslag vid - spray 0,1-0,7 F/ st, gr, sa Föll av skruven - 0,7-1,0 F?/ le, sa Brunt, rostförgat inslag 0,7-1,0 MTOT_HG 1,0-(2,0) sa Le Grå/brun, rostfärgat inslag 1,0-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Delvis glansig, samma yta som övriga 1741, ej utslag - vid spray 0,1-0,5 F/ st, gr, sa Grått/brunt, föll av skruven - 0,5-0,7 F?/ le, gr, sa Brunt 0,5-0,7 MTOT_HG 0,7-1,0 sa Le Brun, rostfärgat inslag, hårt, torrskorpekaraktär 0,7-1,0 MTOT_HG 1,0-(2,0) sa Le Brun, rostfärgat inslag, mjukt 1,0-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Delvis glansigt, svagt gul färg vid spray 0-0,1 PAH 0,1-1,0 F/ st, gr, sa Bärlager, delvis tom skruv 0,2-0,5 MTOT_HG 1,0-1,3 F/ gr, le, sa Brunt 1,0-1,3 1,3-(2,0) sa Le Brun/grå, rostfärgat inslag, inslag av snäckskal 1,3-2,0 Inget vatten påträffades Ytskikt: asfalt 0-0,1 Asfalt Bitumenkaraktär, ej utslag vid spray - 0,1-1,0 F/ st, gr, sa, le Det mesta föll av skruven, mer lera vid ca 0,8 m 0,8-1,0 1,0-(2,0) sa Le Brun 1,0-2,0 Inget vatten påträffades Ytskikt: Grus, sand 0-0,5 F/ mu, sa Inslag av rötter, översta dm föll av skruven 0,1-0,5 0,5-0,7 F/ sa Ljust 0,5-0,7 0,7-1,0 Sa Ljusbrun, rostfärgat inslag 0,7-1,0 1,0-1,3 gr Sa Ljust 1,0-1,3 1,3 Be Stopp PAH Övrigt: Skr 1754 Inget vatten påträffades Ytskikt: Gräs 0-0,2 F/ mu Brunt, inslag av rötter 0-0,2 0,2-1,0 F/ mu, sa, le Brunt, inslag av rötter och tegel, föll av skruven längst ner 0,2-0,8 1,0-1,5 F/ mu, sa, gr, le Brunt 1,0-1,5 1,5 Be Stopp MTOT_HG Övrigt: Skr 1755 Övrigt: Inget vatten påträffades Ytskikt: Gräs 0-0,2 Mu Brun, inslag av rötter 0-0,2 MTOT_HG_PCB 0,2-0,6 F/ sa, mu, gr Mörkt, blandat 0,2-0,6 MTOT_HG 0,6-1,3 F/ le, sa, mu Bruntgrått, rostfärgat inslag 0,6-1,0 1,0-1,3 1,3-1,8 Le Brungrå, rostfärgat inslag 1,3-1,8 1,8 Be Stopp Inget vatten påträffades Provgropsgrävning P:\2321\ _Briljant-Smaragd\000_Briljant-Smaragd\10_Arbetsmaterial\Miljö\Orginal\Bilaga 2 Fältobservationer 2 (2)

17 SWECO Bilaga 3 Beställare: Stena Fastigheter AB Undersökningsområde: Briljant- och Smaragdgatan Översiktlig miljöteknisk markundersökning Uppdragsnummer: Sammanställning av laboratorieanalyser och jämförvärden Jordprov (avrundade värden) Delområde 1 Delområde 2 Delområde 3 Delområde 4 Delområde 5 Provpunkt Skr 1704 Skr 1703b Skr 1703b Skr 1708 Skr 1715 Skr 1719 Skr 1725 Skr 1730 Skr 1734 Skr 1734 Skr 1736 Skr 1741 Skr 1741A Skr 1741B Skr 1741B Skr 1749 Skr 1755 Skr 1755 Skr 1754 Pg 1709 Pg 1710 Jordart F/ le, sa, gr F/ sa, le, gr sa Le F/ le, sa, gr F/ gr, sa, le sa Mu F/ le, gr, sa F/ sa, gr F/ sa, gr, le Le F/ sa, gr, le le, sa, gr le, sa le, gr, sa sa Le F/ st, gr, sa Mu F/ sa, mu, gr F/ mu, sa, le Mu Mu KM MKM Parameter Djup (m) 0,4-1,0 0,3-0,4 0,4-1,0 0,3-0,7 0,5-1,0 0,2-0,8 0,6-1,0 1,0-1,6 0,5-1,0 1,4-2,0 0,4-1,0 0,6-1,0 0,7-1,0 0,5-0,7 0,7-1,0 0,2-0,5 0-0,2 0,2-0,6 0,2-0,8 0-0,1 0-0,1 Organiska ämnen Alifater >C5-C8 mg/kgts < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < Alifater >C8-C10 mg/kgts < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < 3 < Alifater >C10-C12 mg/kgts < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < Alifater >C12-C16 mg/kgts < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < Alifater >C16-C35 mg/kg TS < 10 < 10 < 10 < 10 < 10 < < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < < 10 < Aromater >C8-C10 mg/kg TS < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < 4 < Aromater >C10-C16 mg/kg TS 0,93 < 0,9 < 0,9 < 0,9 < 0,9 < 0,9 < 0,9 2,5 18 < 0,9 1,5 < 0,9 < 0,9 < 0,9 < 0,9 < 0,9 < 0,9 < 0,9 1 <0,9 1, Aromater >C16-C35 mg/kg TS 1,4 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 4,2 21 < 0,5 1,8 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 1,9 <0,5 1, Bensen mg/kg TS < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen mg/kg TS < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0, Etylbensen mg/kg TS < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0, M/P/O-xylen mg/kg TS < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0, PAH, cancerogena mg/kg TS 1,9 < 0,09 < 0,09 0,11 0,33 0,11 0,12 5,4 24 0,59 2,5 < 0,09 < 0,09 < 0,09 < 0,09 0,77 0,11 0,15 2,6 2,3 0,87 PAH, övriga mg/kg TS 3,6 < 0,14 < 0,14 0,25 0,49 < 0,14 0,16 9,2 55 1,3 5,5 < 0,14 < 0,14 < 0,14 < 0,14 1,1 < 0,14 0,21 3,6 2 0,42 PAH L mg/kg TS 0,11 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,2 1,7 < 0,045 0,15 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,2 <0,045 <0, PAH M mg/kg TS 3,3 < 0,075 < 0,075 0,19 0,43 < 0,075 0,098 8,6 51 1,2 5,1 < 0,075 < 0,075 < 0,075 < 0,075 1 < 0,075 0,15 3,2 1,8 0,28 3,5 20 PAH H mg/kg TS 2,1 < 0,11 < 0,11 0,12 0,34 0,12 0,14 5,8 26 0,63 2,7 < 0,11 < 0,11 < 0,11 < 0,11 0,83 0,12 0,17 2,8 2,5 1, Metaller Arsenik mg/kg TS 4,3 7,6 4,8 3,8 2,6 2,4 3,6 < 2,2 2,6 2,6 3,3 3,1 4,5 5,1 3,7 < 1,9 < 2,1 < 2,0 2,5 6, Barium mg/kg TS Bly mg/kg TS ,1 7,3 22 7,6 3,7 6,8 5 8,7 5,2 11 6,7 6,9 2,5 11 6, Kadmium mg/kg TS < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 < 0,2 0,34 < 0,2 0,8 12 Kobolt mg/kg TS 8,7 9 9,1 7,2 7,3 4,1 7,4 4,4 6,3 6,2 7,2 6,8 7,6 7 7,3 3,3 6 6, , Koppar mg/kg TS , Krom, total mg/kg TS , Kvicksilver mg/kg TS < 0,012 < 0,012 < 0,012 < 0,011 0,018 0,055 < 0,012 < 0,011 < 0,011 < 0,011 < 0,011 < 0,011 0,012 < 0,012 < 0,012 < 0,010 0,024 < 0,010 0,03 0,14 0,089 0,25 2,5 Nickel mg/kg TS ,2 13 8, ,6 9,2 9,6 10 6,7 4, Vanadin mg/kg TS Zink mg/kg TS Övrigt TS % KM - avser Naturvårdsverkets generella riktvärden för känslig markanvändning (Rapport 5976) samt uppdaterade riktvärden för ett urval ämnen/ämnesgrupper Halter högre än eller lika med KM har markerats med gult. MKM - avser Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (Rapport 5976) samt uppdaterade riktvärden för ett urval ämnen/ämnesgrupper Halter högre än eller lika med MKM har markerats med orange. Jordprov (avrundade värden) Provpunkt Pg 1701 Pg 1703 Pg 1706 Pg 1708 Pg 1755 Jordart Mu Mu Mu Mu Mu KM MKM Parameter Djup (m) 0-0,1 0-0,1 0-0,1 0,1-0,2 0-0,2 Organiska ämnen PCB-7 mg/kgts <0,007 <0,013 0,027 <0,007 <0,007 0,008 0,2 KM - avser Naturvårdsverkets generella riktvärden för känslig markanvändning (Rapport 5976) samt uppdaterade riktvärden för ett urval ämnen/ämnesgrupper Halter högre än eller lika med KM har markerats med gult. MKM - avser Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (Rapport 5976) samt uppdaterade riktvärden för ett urval ämnen/ämnesgrupper Halter högre än eller lika med MKM har markerats med orange. Asfaltsprov Provpunkt Skr 1704 Skr 1725 Skr 1730 Skr 1736 Skr 1749 Jämförvärden* Parameter djup (m) 0-0,1 0-0,1 0-0,1 0-0,1 0-0,1 summa PAH16 mg/kg 110 1, * "På väg igen- vägen tillbaka för återvunnen asfalt", Svenska kommunförbundet, 2004 P:\2321\ _Briljant-Smaragd\000_Briljant-Smaragd\10_Arbetsmaterial\Miljö\Orginal\Bilaga 3 Analyssammanställning

18 BILAGA 4 UPPDRAG Briljant- och Smaragdgatan UPPDRAGSNUMMER UPPDRAGSLEDARE Jessica Hansson UPPRÄTTAD AV Jessica Hansson DATUM Analysrapporter (1+ 56 sidor) 1 (1) memo02.docx Sweco Environment AB HJ p:\2321\ _briljant-smaragd\000_briljant-smaragd\10_arbetsmaterial\miljö\orginal\bilaga 4 -försida.docx

19 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVm"Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1704 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,4-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.1 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 0.47 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.39 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.54 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.31 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.17 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

20 AR-17-SL Í%R%^Â!DVm"Î Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.21 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 1.2 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.21 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.89 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.81 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.15 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.11 mg/kg Ts Summa PAH med medelhög molekylvikt 3.3 mg/kg Ts Summa PAH med hög molekylvikt 2.1 mg/kg Ts Summa cancerogena PAH 1.9 mg/kg Ts Summa övriga PAH 3.6 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 4.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 67 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 20 mg/kg Ts 30% SS / ICP-AES Vanadin V 42 mg/kg Ts 35% SS / ICP-AES Zink Zn 65 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

21 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVn+Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Skr 1703b Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,3-0,4 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.4 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

22 AR-17-SL Í%R%^Â!DVn+Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 7.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 62 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 9.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 25 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 21 mg/kg Ts 30% SS / ICP-AES Vanadin V 45 mg/kg Ts 35% SS / ICP-AES Zink Zn 66 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

23 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVo4Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Skr 1703b Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,4-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

24 AR-17-SL Í%R%^Â!DVo4Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 4.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 65 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 9.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 27 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 20 mg/kg Ts 30% SS / ICP-AES Vanadin V 41 mg/kg Ts 35% SS / ICP-AES Zink Zn 68 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

25 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVp=Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1708 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,3-0,7 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

26 AR-17-SL Í%R%^Â!DVp=Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.19 mg/kg Ts Summa PAH med hög molekylvikt 0.12 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH 0.25 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 52 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.1 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.2 mg/kg Ts 30% SS / ICP-AES Koppar Cu 15 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 44 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

27 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVqFÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1715 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,5-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

28 AR-17-SL Í%R%^Â!DVqFÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.13 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.14 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.13 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.43 mg/kg Ts Summa PAH med hög molekylvikt 0.34 mg/kg Ts Summa cancerogena PAH 0.33 mg/kg Ts Summa övriga PAH 0.49 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 65 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 33 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVrOÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1719 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,2-0,8 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

30 AR-17-SL Í%R%^Â!DVrOÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt 0.12 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 53 mg/kg Ts 20% SS / ICP-AES Bly Pb 22 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 52 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

31 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVsXÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1725 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,6-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 75.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 40 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Ospec Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

32 AR-17-SL Í%R%^Â!DVsXÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt mg/kg Ts Summa PAH med hög molekylvikt 0.14 mg/kg Ts Summa cancerogena PAH 0.12 mg/kg Ts Summa övriga PAH 0.16 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 67 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.6 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 10 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 37 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVtaÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1730 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 1,0-1,6 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 1.2 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 3.0 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 1.3 mg/kg Ts 25% ISO 18287:2008 mod Krysen 1.1 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 1.5 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.86 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.44 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.16 mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

34 AR-17-SL Í%R%^Â!DVtaÎ Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.51 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 2.7 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.57 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 2.5 mg/kg Ts 25% ISO 18287:2008 mod Pyren 2.3 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.41 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.20 mg/kg Ts Summa PAH med medelhög molekylvikt 8.6 mg/kg Ts Summa PAH med hög molekylvikt 5.8 mg/kg Ts Summa cancerogena PAH 5.4 mg/kg Ts Summa övriga PAH 9.2 mg/kg Ts Summa totala PAH16 15 mg/kg Ts Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 53 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 11 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 31 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

35 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DYuÆÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1734 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,5-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 18 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 6.3 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 15 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 21 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 6.2 mg/kg Ts 25% ISO 18287:2008 mod Krysen 4.8 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 6.8 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 3.8 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 2.1 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.77 mg/kg Ts 30% ISO 18287:2008 mod Naftalen 0.46 mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.48 mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

36 AR-17-SL Í%R%^Â!DYuÆÎ Acenaften 0.72 mg/kg Ts 25% ISO 18287:2008 mod Fluoren 5.1 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 20 mg/kg Ts 25% ISO 18287:2008 mod Antracen 4.3 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 12 mg/kg Ts 25% ISO 18287:2008 mod Pyren 10 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 1.9 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 1.7 mg/kg Ts Summa PAH med medelhög molekylvikt 51 mg/kg Ts Summa PAH med hög molekylvikt 26 mg/kg Ts Summa cancerogena PAH 24 mg/kg Ts Summa övriga PAH 55 mg/kg Ts Summa totala PAH16 79 mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 45 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 12 mg/kg Ts 30% SS / ICP-AES Vanadin V 23 mg/kg Ts 35% SS / ICP-AES Zink Zn 46 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

37 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVujÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1734 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 1,4-2,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 0.15 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.12 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.16 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

38 AR-17-SL Í%R%^Â!DVujÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.47 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.30 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.27 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.2 mg/kg Ts Summa PAH med hög molekylvikt 0.63 mg/kg Ts Summa cancerogena PAH 0.59 mg/kg Ts Summa övriga PAH 1.3 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 59 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.0 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.2 mg/kg Ts 30% SS / ICP-AES Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 12 mg/kg Ts 30% SS / ICP-AES Vanadin V 32 mg/kg Ts 35% SS / ICP-AES Zink Zn 45 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

39 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVvsÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1736 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,4-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 0.55 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.2 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 0.65 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.54 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.67 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.40 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.19 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

40 AR-17-SL Í%R%^Â!DVvsÎ Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.38 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 2.0 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.36 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 1.3 mg/kg Ts 25% ISO 18287:2008 mod Pyren 1.1 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.17 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.15 mg/kg Ts Summa PAH med medelhög molekylvikt 5.1 mg/kg Ts Summa PAH med hög molekylvikt 2.7 mg/kg Ts Summa cancerogena PAH 2.5 mg/kg Ts Summa övriga PAH 5.5 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 43 mg/kg Ts 20% SS / ICP-AES Bly Pb 8.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.2 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 19 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 15 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

41 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVw Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1741 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,6-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

42 AR-17-SL Í%R%^Â!DVw Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 52 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.8 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 14 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 38 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

43 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVxÉÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Skr 1741A Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,7-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

44 AR-17-SL Í%R%^Â!DVxÉÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 4.5 mg/kg Ts 30% SS / ICP-AES Barium Ba 56 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 15 mg/kg Ts 30% SS / ICP-AES Krom Cr 23 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 19 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 55 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

45 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVy'Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Skr 1741B Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,5-0,7 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

46 AR-17-SL Í%R%^Â!DVy'Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 5.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 66 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 18 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 17 mg/kg Ts 30% SS / ICP-AES Vanadin V 36 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

47 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DVz0Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Skr 1741B Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,7-1,0 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

48 AR-17-SL Í%R%^Â!DVz0Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 3.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 57 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 15 mg/kg Ts 30% SS / ICP-AES Krom Cr 18 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 32 mg/kg Ts 35% SS / ICP-AES Zink Zn 48 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

49 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DV{9Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1749 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,2-0,5 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 0.17 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.17 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.23 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.12 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

50 AR-17-SL Í%R%^Â!DV{9Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.28 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.34 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.30 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.0 mg/kg Ts Summa PAH med hög molekylvikt 0.83 mg/kg Ts Summa cancerogena PAH 0.77 mg/kg Ts Summa övriga PAH 1.1 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 38 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.5 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 3.8 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 3.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 24 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

51 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DV BÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1755 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,2 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 87.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Ospec Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

52 AR-17-SL Í%R%^Â!DV BÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt 0.12 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH mg/kg Ts PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 82 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 79 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

53 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DV}KÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1755 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,2-0,6 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

54 AR-17-SL Í%R%^Â!DV}KÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.15 mg/kg Ts Summa PAH med hög molekylvikt 0.17 mg/kg Ts Summa cancerogena PAH 0.15 mg/kg Ts Summa övriga PAH 0.21 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 55 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.5 mg/kg Ts 30% SS / ICP-AES Koppar Cu 37 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 24 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

55 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 Í%R%^Â!DV~TÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Skr 1754 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,2-0,8 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 0.69 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.2 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Benso(antracen 0.62 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.53 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.70 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.39 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.25 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.12 mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

56 AR-17-SL Í%R%^Â!DV~TÎ Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.11 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.80 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.26 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 1.1 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.90 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.21 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.20 mg/kg Ts Summa PAH med medelhög molekylvikt 3.2 mg/kg Ts Summa PAH med hög molekylvikt 2.8 mg/kg Ts Summa cancerogena PAH 2.6 mg/kg Ts Summa övriga PAH 3.6 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.5 mg/kg Ts 30% SS / ICP-AES Barium Ba 53 mg/kg Ts 20% SS / ICP-AES Bly Pb 14 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 14 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 10 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 52 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

57 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVOIÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1701 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,1 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.9 % 5% SS-EN 12880:2000 PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

58 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVPRÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1703 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,1 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.8 % 5% SS-EN 12880:2000 PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

59 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVQ[Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1706 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,1 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.4 % 5% SS-EN 12880:2000 PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) mg/kg Ts EN 16167:2012 mod Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

60 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVRdÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1708 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0,1-0,2 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.4 % 5% SS-EN 12880:2000 PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

61 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVSmÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1709 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,1 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 71.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 19 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Ospec Benso(antracen 0.30 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.38 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.92 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.30 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.30 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

62 AR-17-SL EUSELI Í%R%^Â!DVSmÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.21 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.83 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.68 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.22 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.8 mg/kg Ts Summa PAH med hög molekylvikt 2.5 mg/kg Ts Summa cancerogena PAH 2.3 mg/kg Ts Summa övriga PAH 2.0 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 6.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 38 mg/kg Ts 20% SS / ICP-AES Bly Pb 100 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.34 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 20 mg/kg Ts 30% SS / ICP-AES Krom Cr 11 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.14 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 76 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

63 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DVTvÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Pg 1710 Provtagningsplats: Smaragdgatan Djup (m) Provtagare Provtagningsdatum 0-0,1 SELOUV Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 48 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Ospec Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.50 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.15 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

64 AR-17-SL EUSELI Í%R%^Â!DVTvÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.11 mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.10 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.28 mg/kg Ts Summa PAH med hög molekylvikt 0.97 mg/kg Ts Summa cancerogena PAH 0.87 mg/kg Ts Summa övriga PAH 0.42 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 5.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 32 mg/kg Ts 20% SS / ICP-AES Bly Pb 62 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.0 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 17 mg/kg Ts 35% SS / ICP-AES Zink Zn 36 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson (jessica.hansson@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

65 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DX]pÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Skr 1704 Provtagningsplats: Smaragdgatan Provtagare Provtagningsdatum SELOUV Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 98.5 % 5% SS-EN 12880:2000 Benso(antracen 7.8 mg/kg Ts 25% ISO 18287:2008 mod Krysen 6.1 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 7.0 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 3.5 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 1.5 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.66 mg/kg Ts 30% ISO 18287:2008 mod Naftalen 0.35 mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.38 mg/kg Ts 40% ISO 18287:2008 mod Acenaften 1.2 mg/kg Ts 25% ISO 18287:2008 mod Fluoren 6.5 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 29 mg/kg Ts 25% ISO 18287:2008 mod Antracen 4.2 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 19 mg/kg Ts 25% ISO 18287:2008 mod Pyren 18 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 1.7 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 1.9 mg/kg Ts Summa PAH med medelhög molekylvikt 77 mg/kg Ts Summa PAH med hög molekylvikt 28 mg/kg Ts Summa cancerogena PAH 27 mg/kg Ts Summa övriga PAH 80 mg/kg Ts Summa totala PAH mg/kg Ts Utförande laboratorium/underleverantör: insända provet. Sida 1 av 2

66 AR-17-SL EUSELI Í%R%^Â!DX]pÎ Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

67 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DX^yÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Skr 1730 Provtagningsplats: Smaragdgatan Provtagare Provtagningsdatum SELOUV Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 95.9 % 5% SS-EN 12880:2000 Benso(antracen 1.3 mg/kg Ts 25% ISO 18287:2008 mod Krysen 1.1 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 2.2 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 1.2 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.52 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.25 mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.14 mg/kg Ts 40% ISO 18287:2008 mod Acenaften 0.14 mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.28 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.72 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.37 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 3.0 mg/kg Ts 25% ISO 18287:2008 mod Pyren 4.1 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.54 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.31 mg/kg Ts Summa PAH med medelhög molekylvikt 8.5 mg/kg Ts Summa PAH med hög molekylvikt 7.1 mg/kg Ts Summa cancerogena PAH 6.6 mg/kg Ts Summa övriga PAH 9.3 mg/kg Ts Summa totala PAH16 16 mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH pga svår provmatris. insända provet. Sida 1 av 2

68 AR-17-SL EUSELI Í%R%^Â!DX^yÎ Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

69 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DX_ÆÎ GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Skr 1736 Provtagningsplats: Smaragdgatan Provtagare Provtagningsdatum SELOUV Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 96.5 % 5% SS-EN 12880:2000 Benso(antracen 2.5 mg/kg Ts 25% ISO 18287:2008 mod Krysen 2.0 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 3.0 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 1.6 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.65 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.28 mg/kg Ts 30% ISO 18287:2008 mod Naftalen 0.20 mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.24 mg/kg Ts 40% ISO 18287:2008 mod Acenaften 0.58 mg/kg Ts 25% ISO 18287:2008 mod Fluoren 1.9 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 4.2 mg/kg Ts 25% ISO 18287:2008 mod Antracen 1.0 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 5.6 mg/kg Ts 25% ISO 18287:2008 mod Pyren 6.3 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.61 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 1.0 mg/kg Ts Summa PAH med medelhög molekylvikt 19 mg/kg Ts Summa PAH med hög molekylvikt 11 mg/kg Ts Summa cancerogena PAH 10 mg/kg Ts Summa övriga PAH 21 mg/kg Ts Summa totala PAH16 31 mg/kg Ts Utförande laboratorium/underleverantör: insända provet. Sida 1 av 2

70 AR-17-SL EUSELI Í%R%^Â!DX_ÆÎ Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

71 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DX`$Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Skr 1725 Provtagningsplats: Smaragdgatan Provtagare Provtagningsdatum SELOUV Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 97.1 % 5% SS-EN 12880:2000 Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.13 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.28 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.16 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.25 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.13 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.55 mg/kg Ts Summa PAH med hög molekylvikt 0.79 mg/kg Ts Summa cancerogena PAH 0.66 mg/kg Ts Summa övriga PAH 0.76 mg/kg Ts Summa totala PAH mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH pga svår provmatris. insända provet. Sida 1 av 2

72 AR-17-SL EUSELI Í%R%^Â!DX`$Î Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Jessica Hansson Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

73 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB AR-17-SL Louise Wennberg Skånegetan 3 Box 5397 EUSELI Í%R%^Â!DXa-Î GÖTEBORG Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Skr 1749 Provtagningsplats: Smaragdgatan Provtagare Provtagningsdatum SELOUV Analys Resultat Enhet Mäto. Metod/ref Provberedning krossning, malning 1.0 EN 14780:2011/EN 15443:2011/SS :1992/SS 1871 Torrsubstans 98.8 % 5% SS-EN 12880:2000 Benso(antracen 20 mg/kg Ts 25% ISO 18287:2008 mod Krysen 15 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 21 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 10.0 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 4.4 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 2.1 mg/kg Ts 30% ISO 18287:2008 mod Naftalen 0.63 mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 1.6 mg/kg Ts 40% ISO 18287:2008 mod Acenaften 1.6 mg/kg Ts 25% ISO 18287:2008 mod Fluoren 8.5 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 40 mg/kg Ts 25% ISO 18287:2008 mod Antracen 9.2 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 40 mg/kg Ts 25% ISO 18287:2008 mod Pyren 30 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 3.9 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 3.8 mg/kg Ts Summa PAH med medelhög molekylvikt 130 mg/kg Ts Summa PAH med hög molekylvikt 76 mg/kg Ts Summa cancerogena PAH 73 mg/kg Ts Summa övriga PAH 140 mg/kg Ts Summa totala PAH mg/kg Ts Utförande laboratorium/underleverantör: insända provet. Sida 1 av 2
