1 TORSTÄVA 9:43, KARLSKRONA KOMMUN PM Upprättad av: Anna Nilsson Granskad av: Magnus Runesson

2 KUND Bysnickaren FV AB KONSULT WSP Environmental Box Karlskrona Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Anna Nilsson, WSP Tel: E-post: Magnus Runesson, WSP Tel: E-post: 2 (11)

3 INNEHÅLL BAKGRUND OCH SYFTE 4 OMRÅDESBESKRIVNING 4 GENOMFÖRD UNDERSÖKNING 4 Jord 5 RESULTAT 6 Geologi och markförhållanden 8 Deponins utbredning 8 Föroreningar i jord 9 Jämförvärden jord 9 Föroreningar i jord 10 SLUTSATS OCH BEDÖMNING 10 ÖVRIGT 10 REFERENSER 11 Ritning 1. Bilaga 1. Bilaga 2. Provtagningspunkternas placering Sammanställning av analysresultat Originalprotokoll från laboratoriet 3 (11)

4 BAKGRUND OCH SYFTE WSP har på uppdrag av Bysnickaren FV AB utfört en översiktlig provtagning och avgränsning av en påträffad f.d. deponi på fastigheten Torstäva 9:43 i Karlskrona kommun. Syftet med undersökningen är att utreda deponins utbredning och att undersöka eventuell förekomst av föroreningar i mark till följd av deponin, som kan medföra negativa effekter på människors hälsa eller miljön. OMRÅDESBESKRIVNING Det aktuella området ligger ca 7 km öster om Karlskrona i Torsnäs, se Fel! Hittar inte referenskälla.. Marken är gräsbevuxen och området används idag som parkeringsplats. Området kommer enligt detaljplanen fortsättningsvis att användas som parkeringsplats, men då området avses exploateras planeras bostäder i direkt anslutning till det aktuella området. Figur 1. Placeringen av aktuell del av Torstäva 9:43 är markerad med röd cirkel. GENOMFÖRD UNDERSÖKNING WSP utförde platsbesök på den aktuella platsen den 16 februari På platsen hade en grop, ca 4 m djup, grävts för att undersöka deponins utbredning på djupet. För att undersöka deponins utbredning i sidled hade även tre ytliga schakter grävts i linjer ut från deponin, se figur 2. 4 (11)

5 Figur 2. Provgropens samt schakternas placering vid platsbesöket. Provgropen markeras med blå cirkel, schakterna med ljusblå linjer. Även kommunens VA-ledningar, som utgör avgränsning österut finns inlagda. WSP:s undersökning bestod i att kontrollera ytjorden i de längsgående schakterna, för att om möjligt avgöra var fyllnadsmassor tillhörande deponin slutade och orörd mark började. Provtagning utfördes på jord från deponin, som var upplagt i en hög vid provtagningstillfället. Provtagning utfördes även av jord från närmaste skikt under deponin samt av ytlig fyllnadsjord i en av avgränsningsschakten. Samtliga laboratorieanalyser har utförts av Alcontrol Laboratories som är ett ackrediterat laboratorium. Jord Jordprovtagning utfördes av Anna Nilsson, WSP. Provtagning av jord från deponin utfördes som samlingsprov från uppschaktade massor, från 0 - ca 4 m djup. I de uppschaktade massorna påträffades bl.a. plast, metall och tygrester. Ingenting som bedömdes som direkt miljöfarligt påträffades. Provtagning utfördes även av jord från skiktet närmast under deponin på ca 4 m djup. Detta skikt bestod av sand. Ytlig jord, från ca 0,5 m djup, provtogs från den nordvästra avgränsningsschakten. Totalt har 3 jordprover valts ut för analys av metaller, PAH, alifater, aromater och BTEX. 5 (11)

6 RESULTAT Provpunkternas lokalisering samt bedömd utbredning av deponin redovisas i ritning 1 samt figur 4. Sammanställning av analysresultat redovisas i bilaga 1. Originalprotokoll från laboratoriet redovisas i bilaga 2. Fotografier från provtagningstillfället visas i figur 3 a-d. Figur 3a. Bild på deponirester. Figur 3b. Den södra avgränsningsschakten. 6 (11)

7 Figur 3c. Den västra avgränsningsschakten. Figur 3d. Den norra avgränsningsschakten. 7 (11)

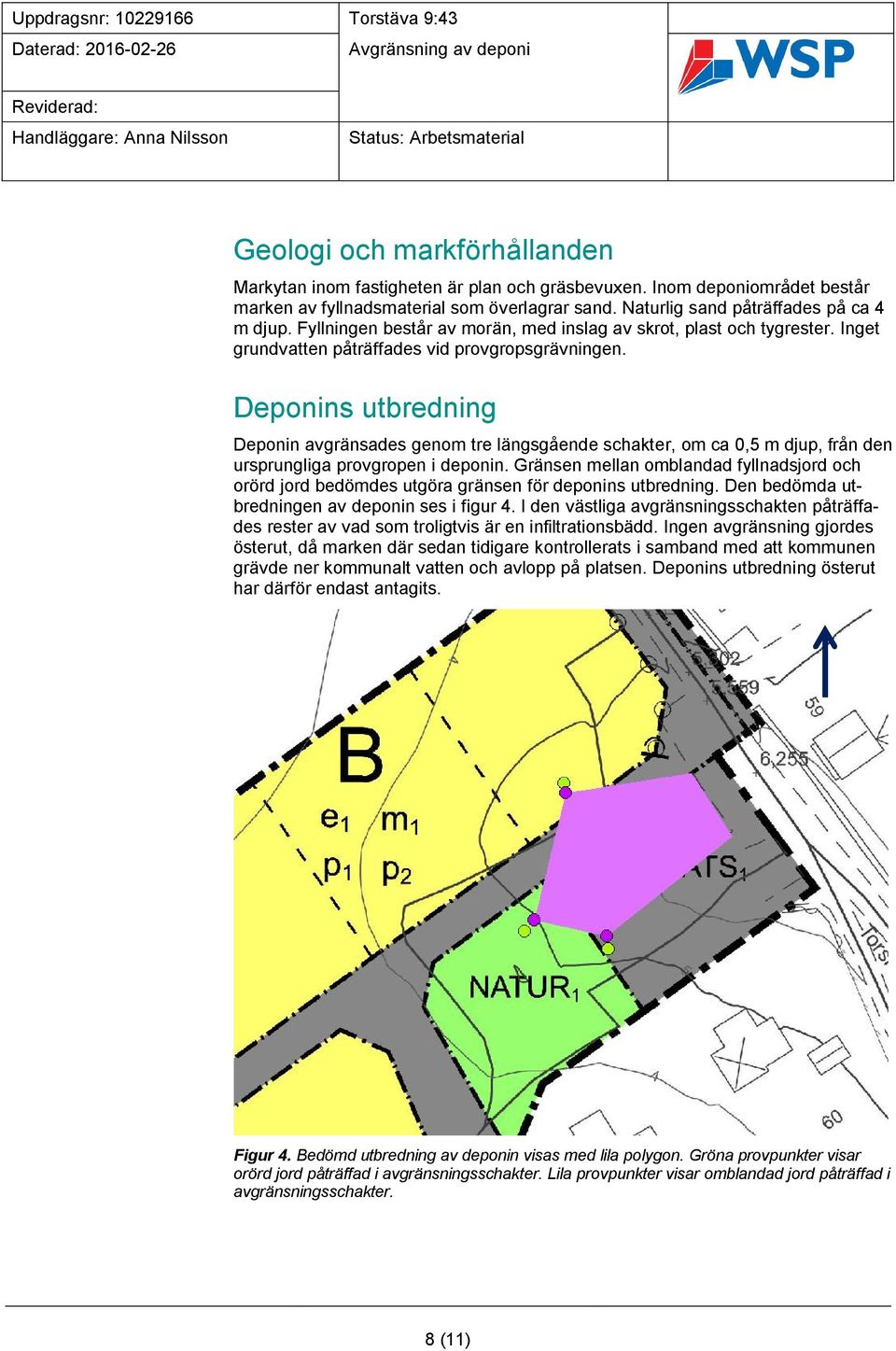

8 Geologi och markförhållanden Markytan inom fastigheten är plan och gräsbevuxen. Inom deponiområdet består marken av fyllnadsmaterial som överlagrar sand. Naturlig sand påträffades på ca 4 m djup. Fyllningen består av morän, med inslag av skrot, plast och tygrester. Inget grundvatten påträffades vid provgropsgrävningen. Deponins utbredning Deponin avgränsades genom tre längsgående schakter, om ca 0,5 m djup, från den ursprungliga provgropen i deponin. Gränsen mellan omblandad fyllnadsjord och orörd jord bedömdes utgöra gränsen för deponins utbredning. Den bedömda utbredningen av deponin ses i figur 4. I den västliga avgränsningsschakten påträffades rester av vad som troligtvis är en infiltrationsbädd. Ingen avgränsning gjordes österut, då marken där sedan tidigare kontrollerats i samband med att kommunen grävde ner kommunalt vatten och avlopp på platsen. Deponins utbredning österut har därför endast antagits. Figur 4. Bedömd utbredning av deponin visas med lila polygon. Gröna provpunkter visar orörd jord påträffad i avgränsningsschakter. Lila provpunkter visar omblandad jord påträffad i avgränsningsschakter. 8 (11)

9 För att bedöms deponins utbredning har jämförelse även gjorts mot historiska kartor från Lantmäteriet. I figur 5 visas deponins bedömda utbredning tillsammans med utbredningen av en grus/sandgrop från en historisk karta från Figur 5. Bedömd utbredning av deponin visas med ljuslila polygon. Mörklila markering visar utbredningen av en grus/sandgrop från en historisk karta från Deponins bedömda utbredning bedöms väl motsvara utbredningen av grus/sandgropen. Föroreningar i jord Jämförvärden jord Resultaten från laboratorieanalyserna av jordprov jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009). Resultaten jämförs även med Avfall Sveriges rekommenderade haltgränser för farligt avfall, FA (Avfall Sverige, 2007), samt Naturvårdsverkets haltgränser för mindre än ringa risk, MRR (NV 2010). Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. 9 (11)

10 Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. Marken ska t.ex. kunna användas till bostäder, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitetet begränsar val av markanvändning och att grundvattnet skyddas. Marken kan t.ex. användas till kontor, industri eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfället. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Med förutsättningen att området kommer att användas för bostadsändamål bedöms Naturvårdsverkets riktvärden för KM vara tillämpliga som jämförvärden som utgångsläge. Föroreningar i jord I prov 1, Avgränsning norr, finns bly, kadmium och zink i halter över KM och MRR. I prov 2, Deponihög, finns bly i en halt över KM och MRR. I det tredje provet som togs på sanden under deponin påträffas inga halter över använda jämförvärden. SLUTSATS OCH BEDÖMNING Genom ytlig kontroll av jorden i området bedöms deponins utbredning vara utredd. Föroreningshalter påträffades i två av de tre proverna. Eftersom föroreningar påträffades så ytligt som 0,5 m under markytan kan det vara fyllnadsmassornas ursprung som är anledningen till att förhöjda föroreningshalter påträffats, och att dessa inte härstammar från deponin. Eftersom syftet med undersökningen har varit att avgränsa deponins utbredning och att översiktligt kontrollera eventuell förekomst av föroreningar i mark har någon riskbedömning inte utförts. Underlaget, baserat på utförda analyser, bedöms som för litet för att utföra en riskbedömning om eventuell risk för negativa effekter på människors hälsa eller miljön. ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna PM delges tillsynsmyndigheten. 10 (11)

11 REFERENSER Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1 Naturvårdsverket, Riktvärden för förorenad mark. Rapport 5976 Naturvårdsverket, Återvinning av avfall i anläggningsarbeten 11 (11)

12 ± Genomförd undersökning #* Provpunkter Ingen deponi Trolig deponi #* 1. Avgränsning Norr #* #* 3. Grop 2. Deponi Hög Koordinatsystem Koordinater i SWEREF 99 TM BET ANT ÄNDRINGEN AVSER DATUM SIGN Torstäva 9:43 WSP Environmental Avdelningen Mark och Vatten Box Karlskrona Tel: Fax: UPPDRAG NR DATUM RITAD/KONSTRUERAD AV ANSVARIG AN HANDLÄGGARE AN Meter Ritning 1. provpunkternas placering 1:500

13 Bilaga 1. Sammanställning av analysresultat Torstäva 9:43 Resultat Mindre än ringa risk* KM** MKM** FA*** Provfakta Ankomstdatum Provtagningsdag Provtagare Anna Nilsson Anna Nilsson Anna Nilsson Provets märkning 1. Avgränsning Norr 2. Deponi Hög 3. Grop Provtagningsdjup 0, Fysikaliska/kemiska egenskaper Torrsubstans 84 87,8 90, Metaller i fast material bestämda med ICP/AES Antimon, Sb 2,2 1,1 < Arsenik, As 7,9 3,3 <2, Barium, Ba Bly, Pb , Kadmium, Cd 0,58 <0,2 <0,2 0,2 0, Kobolt, Co 5,6 4, Koppar, Cu , Krom, Cr , Molybden, Mo 2,9 0,58 <0, Nickel, Ni 12 7,5 3, Vanadin, V , Zink, Zn Övriga metallanalyser Kvicksilver, Hg 0,099 0,03 <0,01 0,1 0,25 2, Organiska miljöanalyser - BTEX Bensen <0,003 <0,003 <0,003-0,012 0,04 - Toluen <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0, Xylener <0,1 <0,1 <0, TEX, Summa <0,15 <0,15 <0, Organiska miljöanalyser - Petroleumprodukter/olja Alifater >C5-C8 <1,2 <1,2 <1, Alifater >C8-C10 <2 <2 < Alifater >C10-C12 <10 <10 < Alifater >C12-C16 <10 <10 < Alifater >C16-C35 14 <10 < Alifater summa >C5-C16 <10 <10 < Aromater >C8-C10 <1 <1 < Aromater >C10-C16 <1 <1 < Aromater >C16-C35 <1 <1 < Organiska miljöanalyser - Polyaromatiska föreningar PAH-L,summa <0,03 <0,03 <0,03 0, PAH-M,summa <0,05 <0,05 <0, PAH-H,summa <0,08 <0,08 <0,08 0, PAH,summa cancerogena <0,2 <0,2 <0, PAH,summa övriga <0,3 <0,3 <0, Resultaten från laboratorieanalyserna (enhet ) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01

14 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1.Avgränsning Norr Provtagningsdjup : 0.5 m Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.0 ±8.40 % SS-EN ISO 22155:2013 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2013 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 14 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2013 mod Bensen <0.003 ± SS-EN ISO 22155:2013 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2013 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1.Avgränsning Norr Provtagningsdjup : 0.5 m Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 7.9 ±1.6 SS-EN ISO :2009 Barium, Ba 100 ±20 SS-EN ISO :2009 Bly, Pb 190 ±38 SS-EN ISO :2009 Kadmium, Cd 0.58 ±0.12 SS-EN ISO :2009 Kobolt, Co 5.6 ±1.1 SS-EN ISO :2009 Koppar, Cu 36 ±7.2 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 12 ±2.4 SS-EN ISO :2009 Vanadin, V 22 ±4.4 SS-EN ISO :2009 Zink, Zn 440 ±110 SS-EN ISO :2009 Antimon, Sb 2.2 ±0.44 SS-EN ISO :2009 Molybden, Mo 2.9 ±0.58 SS-ISO :2004 Kvicksilver, Hg ±0.025 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Kopia sänds till kajsa.floren@wspgroup.se Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

16 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 2.Deponi Hög Provtagningsdjup : - Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 87.8 ±8.78 % SS-EN ISO 22155:2013 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2013 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2013 mod Bensen <0.003 ± SS-EN ISO 22155:2013 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2013 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

17 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 2.Deponi Hög Provtagningsdjup : - Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 3.3 ±0.75 SS-EN ISO :2009 Barium, Ba 36 ±7.2 SS-EN ISO :2009 Bly, Pb 53 ±11 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 4.2 ±0.84 SS-EN ISO :2009 Koppar, Cu 11 ±2.2 SS-EN ISO :2009 Krom, Cr 18 ±3.6 SS-EN ISO :2009 Nickel, Ni 7.5 ±1.5 SS-EN ISO :2009 Vanadin, V 17 ±3.4 SS-EN ISO :2009 Zink, Zn 65 ±16 SS-EN ISO :2009 Antimon, Sb 1.1 ±0.30 SS-EN ISO :2009 Molybden, Mo 0.58 ±0.12 SS-ISO :2004 Kvicksilver, Hg ±0.008 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Kopia sänds till kajsa.floren@wspgroup.se Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 3.Grop Provtagningsdjup : 4 m Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 90.2 ±9.02 % SS-EN ISO 22155:2013 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2013 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2013 mod Bensen <0.003 ± SS-EN ISO 22155:2013 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2013 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3157 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Anna Nilsson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 3.Grop Provtagningsdjup : 4 m Provtagare : Anna Nilsson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 12 ±2.4 SS-EN ISO :2009 Bly, Pb 5.2 ±1.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.0 ±0.40 SS-EN ISO :2009 Koppar, Cu 5.4 ±1.1 SS-EN ISO :2009 Krom, Cr 3.5 ±0.70 SS-EN ISO :2009 Nickel, Ni 3.4 ±0.68 SS-EN ISO :2009 Vanadin, V 6.2 ±1.2 SS-EN ISO :2009 Zink, Zn 19 ±4.8 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Kopia sänds till kajsa.floren@wspgroup.se Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.
