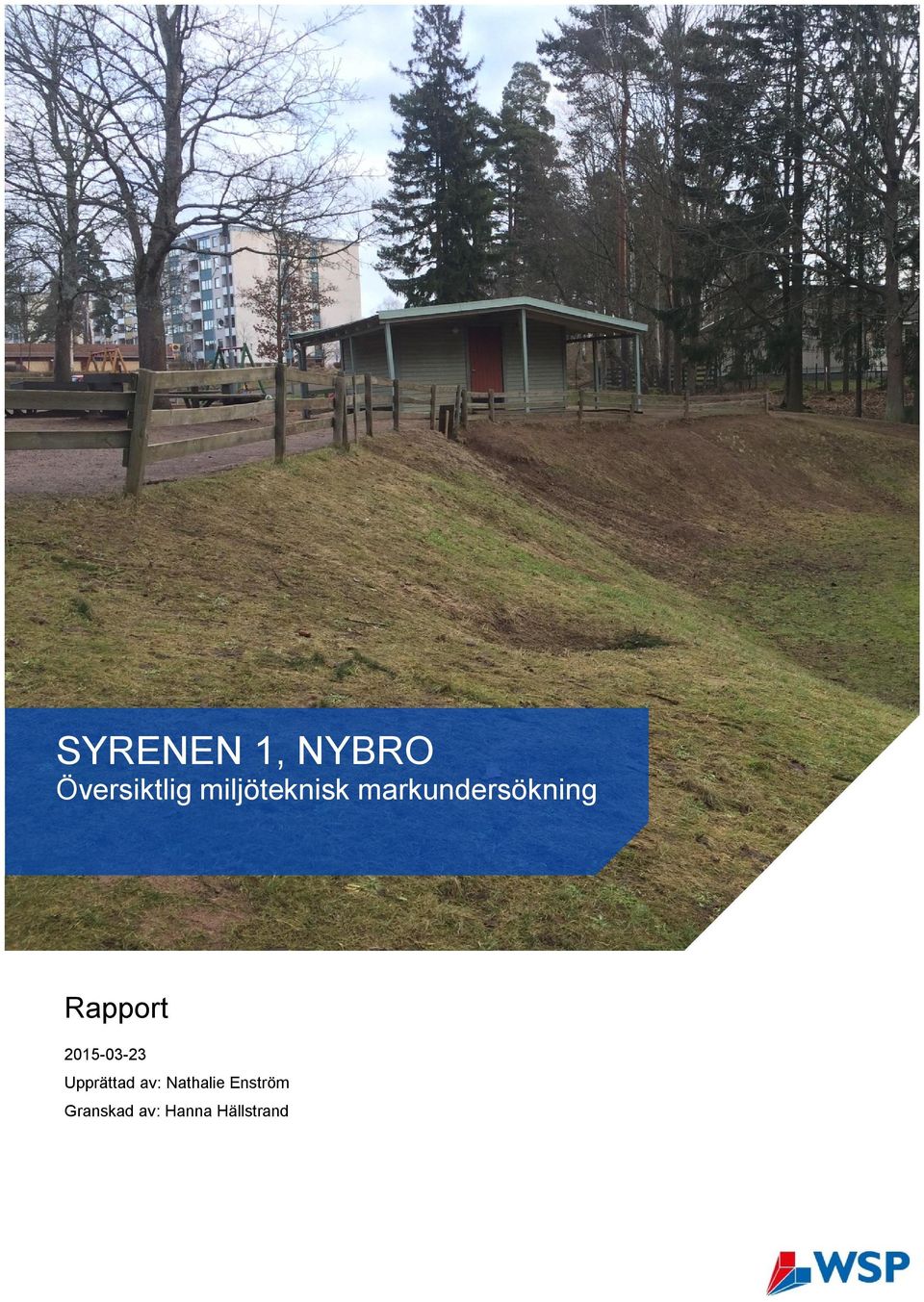

1 SYRENEN 1, NYBRO Översiktlig miljöteknisk markundersökning Rapport Upprättad av: Nathalie Enström Granskad av: Hanna Hällstrand

2 SYRENEN 1, NYBRO Översiktlig miljöteknisk markundersökning KUND Nybro kommun KONSULT WSP Sverige AB Box Kalmar Besök: Södra Malmgatan 10 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Nathalie Enström Tel: e-post: Hanna Hällstrand Tel: e-post: 2 (7)

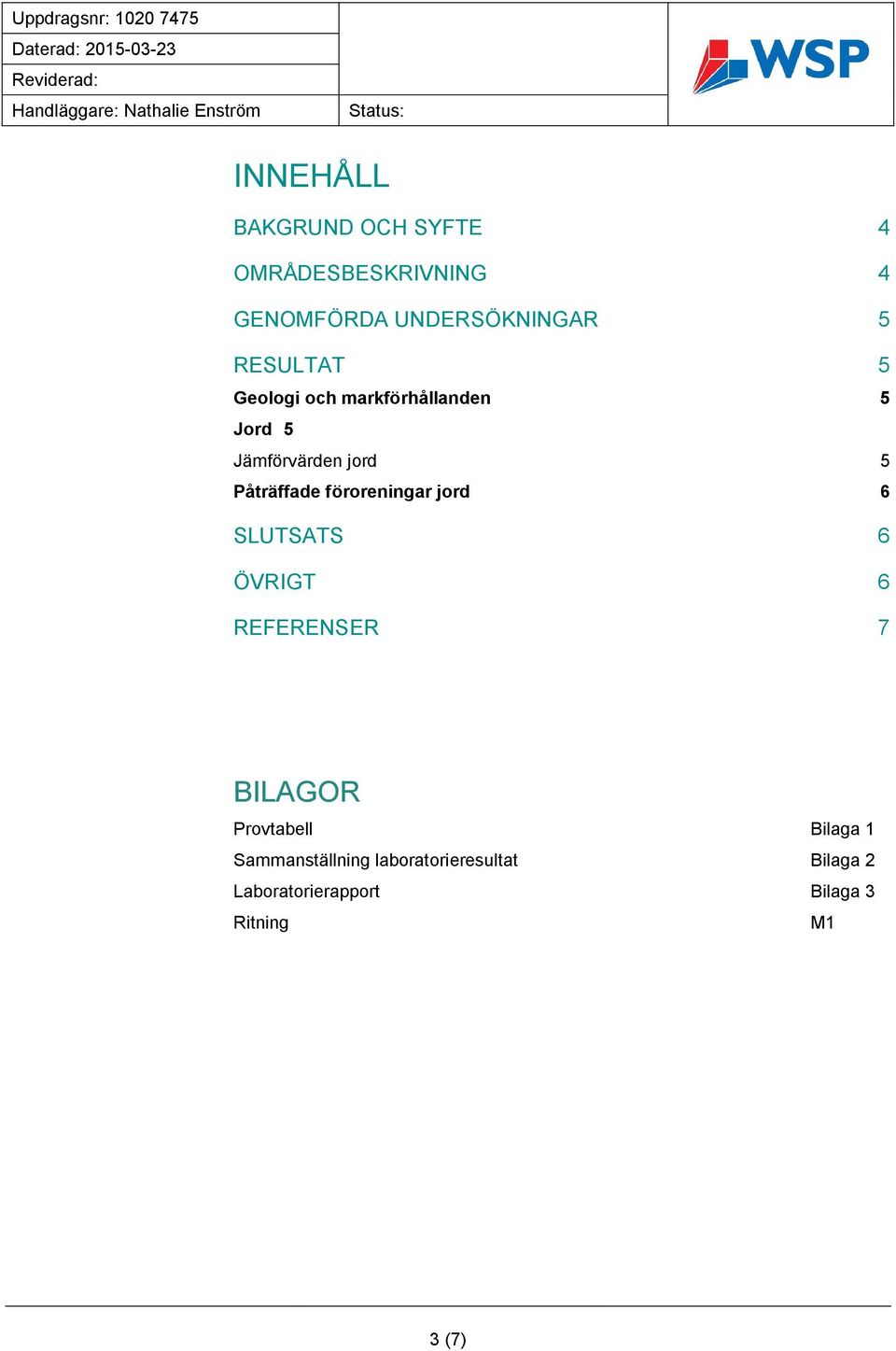

3 INNEHÅLL BAKGRUND OCH SYFTE 4 OMRÅDESBESKRIVNING 4 GENOMFÖRDA UNDERSÖKNINGAR 5 RESULTAT 5 Geologi och markförhållanden 5 Jord 5 Jämförvärden jord 5 Påträffade föroreningar jord 6 SLUTSATS 6 ÖVRIGT 6 REFERENSER 7 BILAGOR Provtabell Bilaga 1 Sammanställning laboratorieresultat Bilaga 2 Laboratorierapport Bilaga 3 Ritning M1 3 (7)

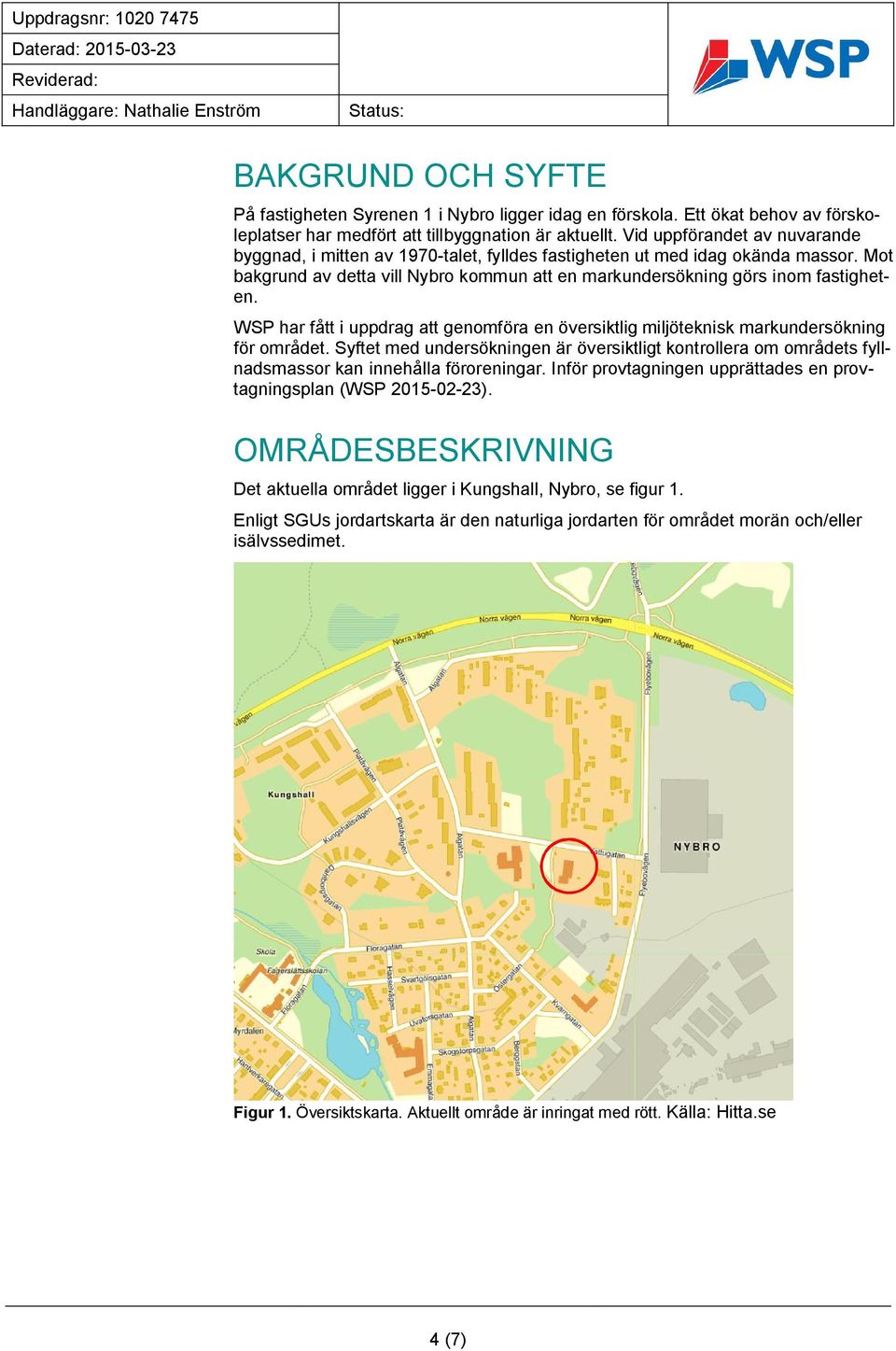

4 BAKGRUND OCH SYFTE På fastigheten Syrenen 1 i Nybro ligger idag en förskola. Ett ökat behov av förskoleplatser har medfört att tillbyggnation är aktuellt. Vid uppförandet av nuvarande byggnad, i mitten av 1970-talet, fylldes fastigheten ut med idag okända massor. Mot bakgrund av detta vill Nybro kommun att en markundersökning görs inom fastigheten. WSP har fått i uppdrag att genomföra en översiktlig miljöteknisk markundersökning för området. Syftet med undersökningen är översiktligt kontrollera om områdets fyllnadsmassor kan innehålla föroreningar. Inför provtagningen upprättades en provtagningsplan (WSP ). OMRÅDESBESKRIVNING Det aktuella området ligger i Kungshall, Nybro, se figur 1. Enligt SGUs jordartskarta är den naturliga jordarten för området morän och/eller isälvssedimet. Figur 1. Översiktskarta. Aktuellt område är inringat med rött. Källa: Hitta.se 4 (7)

5 GENOMFÖRDA UNDERSÖKNINGAR Markprovtagning har utförts med borrbandvagn och skruvborr i 9 punkter. Provtagningen utfördes och av Johan Wihl och Stefan Löfgren, WSP Kalmar. För provpunkternas placering se bilaga 4. Uttag av jordprover har gjorts som samlingsprov för varje halvmeter, alternativt baserat på jordlagerföljd och fältobservationer. Totalt har 14 prover valts ut för analys. Av dessa utfördes 14 med avseende på metaller, 3 med avseende på PAH och 2 med avseende på BTEX, fraktionerade alifater och aromater samt PAH. Samtliga laboratorieanalyser har utförts av AlControl Laboratories som är ett ackrediterat laboratorium. RESULTAT Geologi och markförhållanden Fyllnadsmassor har påträffats över hela undersökningsområdet. Djupet på fyllningen varierar mellan 0,1 till 1,0 meter med undantag för punkt 15W27 där fyllningens mäktighet uppgår till 2,55 meter. Inga syn eller luktintryck indikerade på föroreningar i jorden. För detaljerad beskrivning av jordlager i varje punkt se provtabell i bilaga 1. Jord Jämförvärden jord Resultaten från laboratorieanalyserna jämförs i första hand med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009). Resultaten jämförs även med Avfall Sveriges rekommenderade haltgränser för farligt avfall, FA (Avfall Sverige 2007), samt Naturvårdsverkets haltgränser för mindre än ringa risk, MRR (NV 2010). Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. Marken ska tex kunna användas till bostäder, daghem, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitet begränsar val av markanvändning och att grundvattnet skyddas. Marken kan tex användas till kontor, industri eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfället. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. 5 (7)

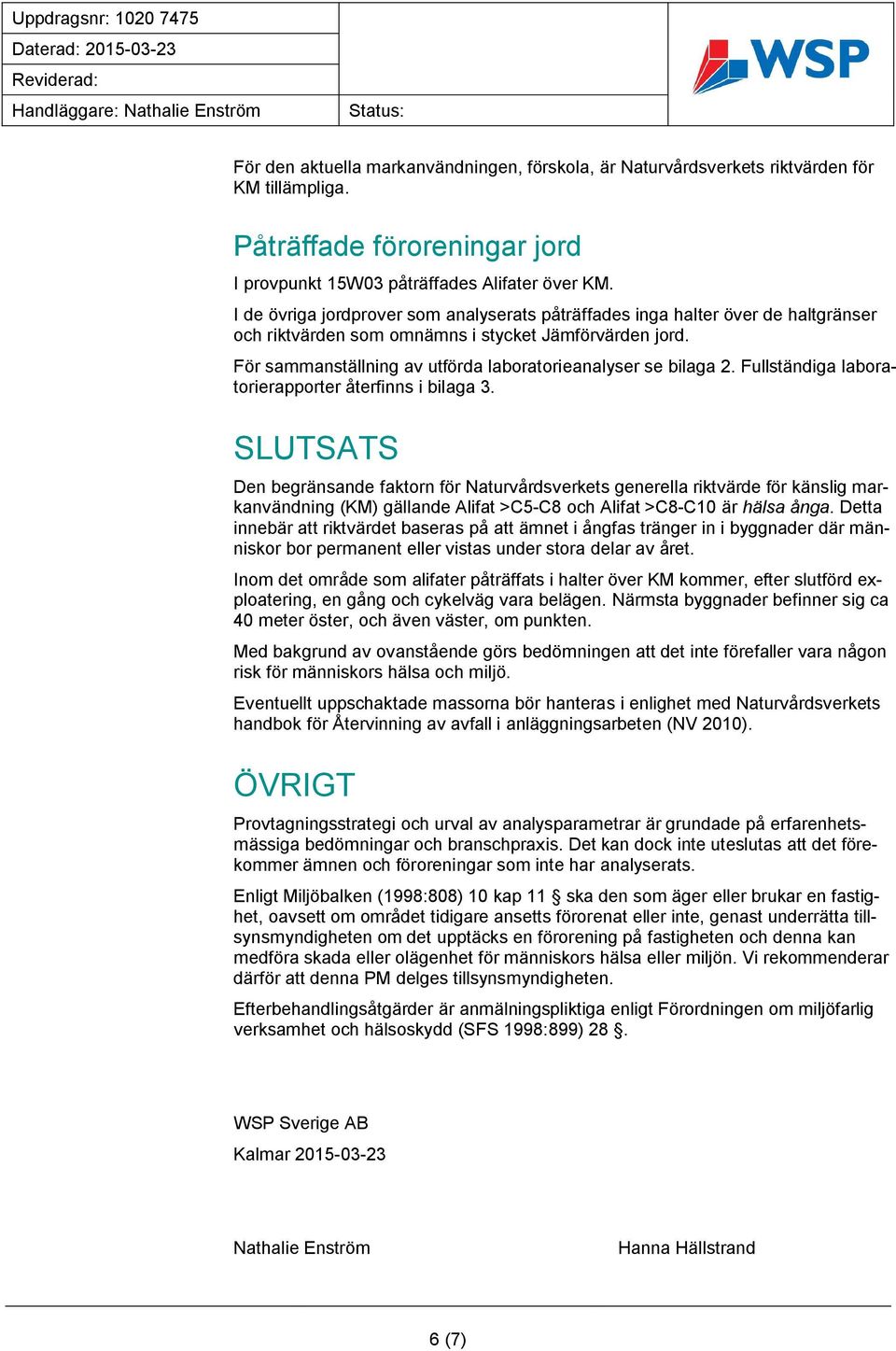

6 För den aktuella markanvändningen, förskola, är Naturvårdsverkets riktvärden för KM tillämpliga. Påträffade föroreningar jord I provpunkt 15W03 påträffades Alifater över KM. I de övriga jordprover som analyserats påträffades inga halter över de haltgränser och riktvärden som omnämns i stycket Jämförvärden jord. För sammanställning av utförda laboratorieanalyser se bilaga 2. Fullständiga laboratorierapporter återfinns i bilaga 3. SLUTSATS Den begränsande faktorn för Naturvårdsverkets generella riktvärde för känslig markanvändning (KM) gällande Alifat >C5-C8 och Alifat >C8-C10 är hälsa ånga. Detta innebär att riktvärdet baseras på att ämnet i ångfas tränger in i byggnader där människor bor permanent eller vistas under stora delar av året. Inom det område som alifater påträffats i halter över KM kommer, efter slutförd exploatering, en gång och cykelväg vara belägen. Närmsta byggnader befinner sig ca 40 meter öster, och även väster, om punkten. Med bakgrund av ovanstående görs bedömningen att det inte förefaller vara någon risk för människors hälsa och miljö. Eventuellt uppschaktade massorna bör hanteras i enlighet med Naturvårdsverkets handbok för Återvinning av avfall i anläggningsarbeten (NV 2010). ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna PM delges tillsynsmyndigheten. Efterbehandlingsåtgärder är anmälningspliktiga enligt Förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) 28. WSP Sverige AB Kalmar Nathalie Enström Hanna Hällstrand 6 (7)

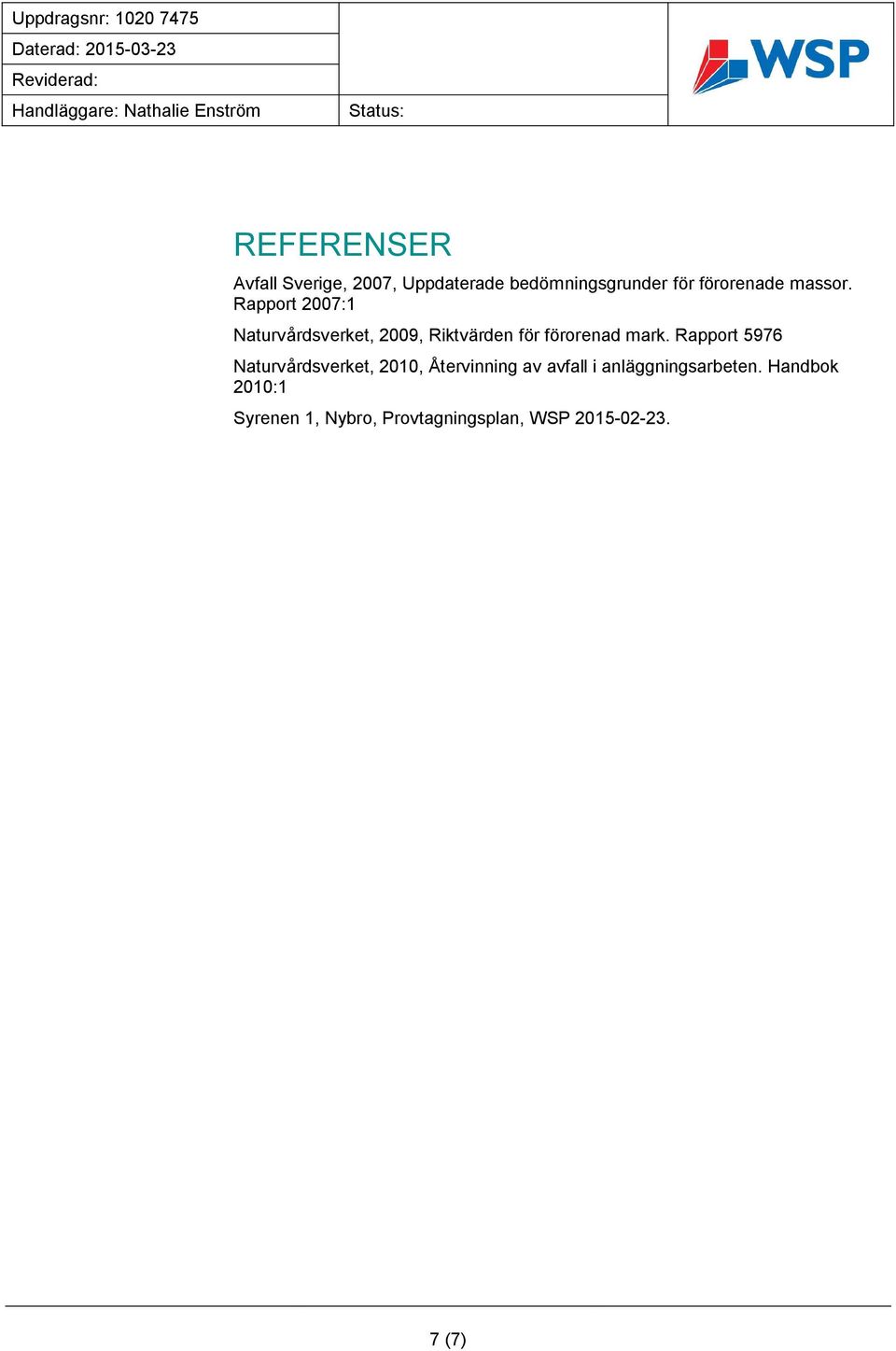

7 REFERENSER Avfall Sverige, 2007, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1 Naturvårdsverket, 2009, Riktvärden för förorenad mark. Rapport 5976 Naturvårdsverket, 2010, Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 Syrenen 1, Nybro, Provtagningsplan, WSP (7)
