1 Affärsområde Vårt datum Vår beteckning Miljö och Vatten Handläggare Ert datum Er beteckning Kristoffer Gokall-Norman PM Bedömning av föroreningssituationen för programområdet Fredrikstrandsvägen, Ekerö kommun Detta PM sammanfattar den påverkan, med avseende på föroreningar, som omgivande verksamheter potentiellt kan ha på programområdet vid Fredrikstransvägen på Ekerö. Figur 1. Berört programområde (rött) samt den närmaste omgivningen. 1 Bakgrund och syfte Geosigma AB har på uppdrag av Ekerö kommun, som underkonsult till Combitech, utfört en miljöutredning inom ramen för detaljplanearbetet för Fredrikstrandsvägen, Ekerö. Syftet med utredningen var tredelat: - Att göra en bedömning av vilka verksamheter som skulle kunna innebära risk för planområdet, med avseende på människors hälsa och/eller miljön. - Att göra en bedömning av vilka verksamheter som sannolikt inte utgör en risk för planområdet, med avseende på människors hälsa och/eller miljön. - Samt att föra ett resonemang kring om ytterligare undersökning bör utföras för att kunna göra säkrare bedömningar avseende föroreningar inom planområdet. Sidan 1 (8)

2 2 Områdesbeskrivning 2.1 Övergripande beskrivning Det berörda planområdet är beläget öster om Ekerö centrum och norr om Fredrikstrandsvägen. I nordöst avgränsas området av Fiskarfjärden, en del av Mälaren. I dagsläget är området bebyggt med ett mindre antal friliggande villor samt stall. Den större delen av markarealen inom området utnyttjas som betesmark för hästar. I söder gränsar området mot en länga med radhus och den nordvästra delen av området utgörs av en trädbevuxen kulle. Marken föreslås kunna bebyggas delvis med parhus/radhus/kedjehus. Strandzonen ska behållas som naturmark med ny strandpromenad. 2.2 Geologi och hydrogeologi Markytan inom programområdet sluttar i övervägande utsträckning i riktning mot nordost och Mälaren. I nordväst och sydost höjer sig marken något brantare mot programområdets gränslinjer i dessa riktningar. Söder om området höjer sig ett par tydliga kullar. Enligt jordartskartan (SGU, 2014) består den naturliga jordarten inom större delen av programområdet av postglacial lera. I strandzonen dominerar gyttjelera och inom området återfinns också ett par moränkullar bestående av sandig morän i anslutning till berg i dagen. Programområdet ligger inom ett drygt 4 km 2 stort delavrinningsområde som rinner till Mälaren-Fiskarfjärden (VISS), se även Bilagor. Höjdkurvor erhållna från baskartan över Ekerö har utnyttjats för att skapa en bild över terrängens utformning inom och i anslutning till programområdet. Med hjälp av denna information har en förenklad modell av grundvattnets strömningsförhållanden kunnat skapas. Denna modell baseras enbart på uppgifter om topografin inom området och görs med antagandet att grundvattenytan till stor del följer markytan, men den bedöms ändå ge en relativt god indikation på faktiska förhållanden. Med ovanstående antaganden som grund kan man utläsa ett par huvuddrag angående grundvattnets strömningsriktning. Från områden väster, nordväst samt sydväst om det huvudsakliga programområdet torde endast en liten andel av grundvattnet ha en grundvattenströmning med riktning in mot området. Grundvatten i öster och sydöst bör inte heller röra sig in mot programområdet i någon större utsträckning. Söder om programområdet ger dock topografin indikationer på att grundvattnet har en flödeskomponent i riktning norrut, mot och igenom programområdet. Figur 2 Utsnitt ur jordartskartan i anslutning till programområdet. Det undersökta området är ungefärligt markerat med en blå ellips. (Bildkälla: Sveriges Geologiska Undersökning, 2014) Sidan 2 (8)

3 2.3 Dagvatten En dagvattenutredning för planområdet är genomförd (WSP, ). Av denna framgår att tillfört dagvatten inom planområdet kan delas upp i två avrinningsområden. Den största delen av området avvattnas med hjälp av diffus avledning och infiltration i naturmark direkt till recipienten (Fiskarfjärden). Resterande avvattning berör endast en del av Fredrikstrandsvägen, från vilken avledning sker via dagvattenledningsnät i Bryggavägen söder om planområdet. 3 Bedömning av potentiell föroreningssituation 3.1 Inventering Här redovisas en sammanställning av påträffad, befintlig information avseende förorenade områden (fastigheter) i anslutning till programområdet för Fredrikstrandsvägen. Platser som befinner sig på större avstånd från programområdet än de som beskrivs nedan har inte behandlats i föreliggande utredning. Detta då de bedömts ligga för långt bort för att rimligen kunna påverka programområdet mer än mycket marginellt. Källor till nedanstående har främst varit: - Länsstyrelsens EBH-stöd (tidigare MIFO-databasen), Utdrag Mats Eriksson, Potentiellt förorenade områden i Ekerö kommun Översiktlig inventering enligt MIFO-metodiken fas 1. Examensarbete, Stockholms Universitet. - Ramböll, PM Miljö Ekerö Strand. - Ekerö Kommun. PM naturvärden underlag för markutredning. Detaljplan för Fredrikstrandsvägen (Brygga 1:3 m fl), Ekerö kommun, Stockholms län. dnr WSP, Fördjupad riskbedömning åtgärdsutredning och riskvärdering - förorenad mark, Tappsund 1:48 m fl, Ekerö kommun. Underlag för detaljplan. Figur 3. Identifierade potentiellt eller konstaterat förorenade områden som beaktats i denna utredning (gråmarkerade och namngivna fastigheter). Sidan 3 (8)

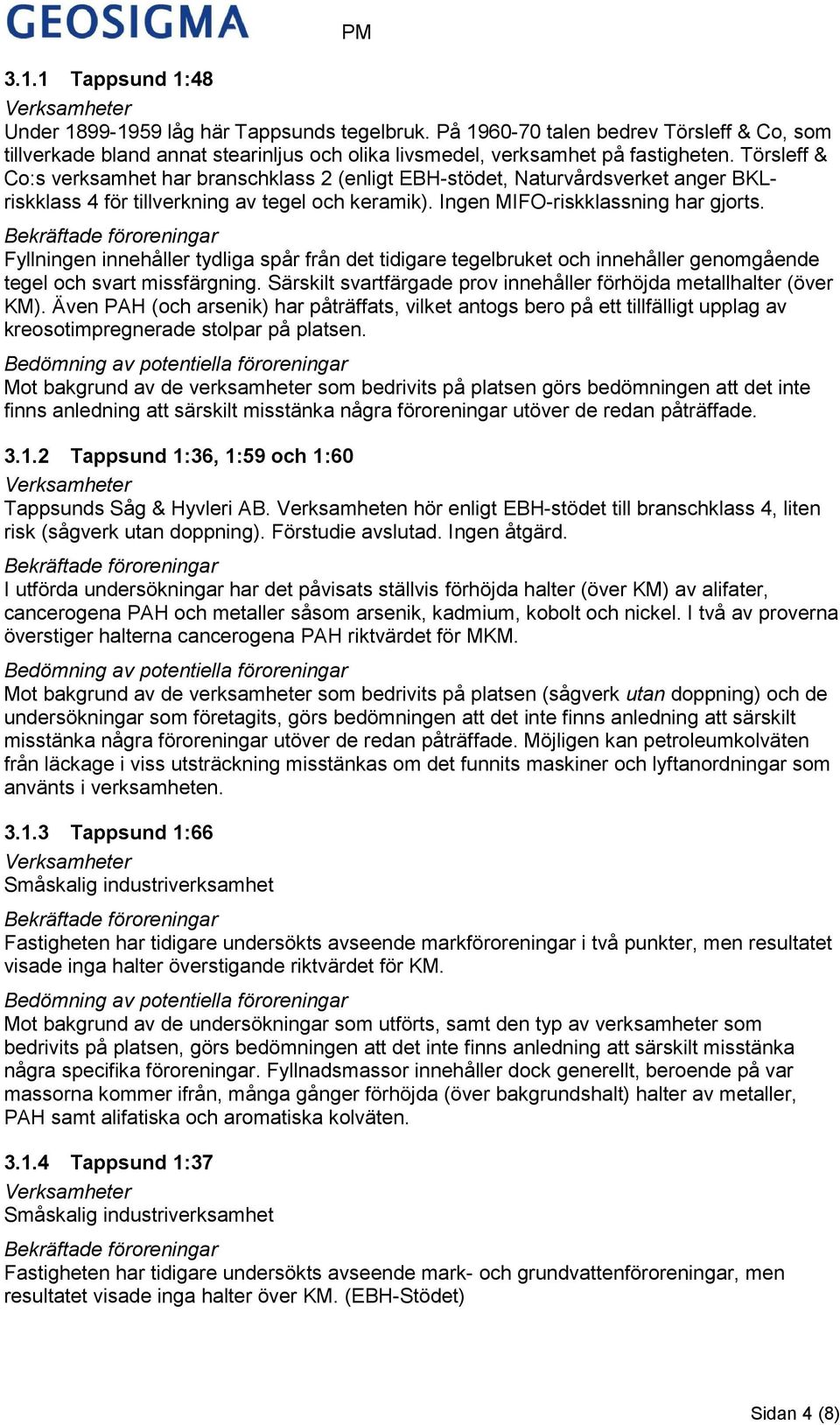

4 3.1.1 Tappsund 1:48 Under låg här Tappsunds tegelbruk. På talen bedrev Törsleff & Co, som tillverkade bland annat stearinljus och olika livsmedel, verksamhet på fastigheten. Törsleff & Co:s verksamhet har branschklass 2 (enligt EBH-stödet, Naturvårdsverket anger BKLriskklass 4 för tillverkning av tegel och keramik). Ingen MIFO-riskklassning har gjorts. Fyllningen innehåller tydliga spår från det tidigare tegelbruket och innehåller genomgående tegel och svart missfärgning. Särskilt svartfärgade prov innehåller förhöjda metallhalter (över KM). Även PAH (och arsenik) har påträffats, vilket antogs bero på ett tillfälligt upplag av kreosotimpregnerade stolpar på platsen. Mot bakgrund av de verksamheter som bedrivits på platsen görs bedömningen att det inte finns anledning att särskilt misstänka några föroreningar utöver de redan påträffade Tappsund 1:36, 1:59 och 1:60 Tappsunds Såg & Hyvleri AB. Verksamheten hör enligt EBH-stödet till branschklass 4, liten risk (sågverk utan doppning). Förstudie avslutad. Ingen åtgärd. I utförda undersökningar har det påvisats ställvis förhöjda halter (över KM) av alifater, cancerogena PAH och metaller såsom arsenik, kadmium, kobolt och nickel. I två av proverna överstiger halterna cancerogena PAH riktvärdet för MKM. Mot bakgrund av de verksamheter som bedrivits på platsen (sågverk utan doppning) och de undersökningar som företagits, görs bedömningen att det inte finns anledning att särskilt misstänka några föroreningar utöver de redan påträffade. Möjligen kan petroleumkolväten från läckage i viss utsträckning misstänkas om det funnits maskiner och lyftanordningar som använts i verksamheten Tappsund 1:66 Småskalig industriverksamhet Fastigheten har tidigare undersökts avseende markföroreningar i två punkter, men resultatet visade inga halter överstigande riktvärdet för KM. Mot bakgrund av de undersökningar som utförts, samt den typ av verksamheter som bedrivits på platsen, görs bedömningen att det inte finns anledning att särskilt misstänka några specifika föroreningar. Fyllnadsmassor innehåller dock generellt, beroende på var massorna kommer ifrån, många gånger förhöjda (över bakgrundshalt) halter av metaller, PAH samt alifatiska och aromatiska kolväten Tappsund 1:37 Småskalig industriverksamhet Fastigheten har tidigare undersökts avseende mark- och grundvattenföroreningar, men resultatet visade inga halter över KM. (EBH-Stödet) Sidan 4 (8)

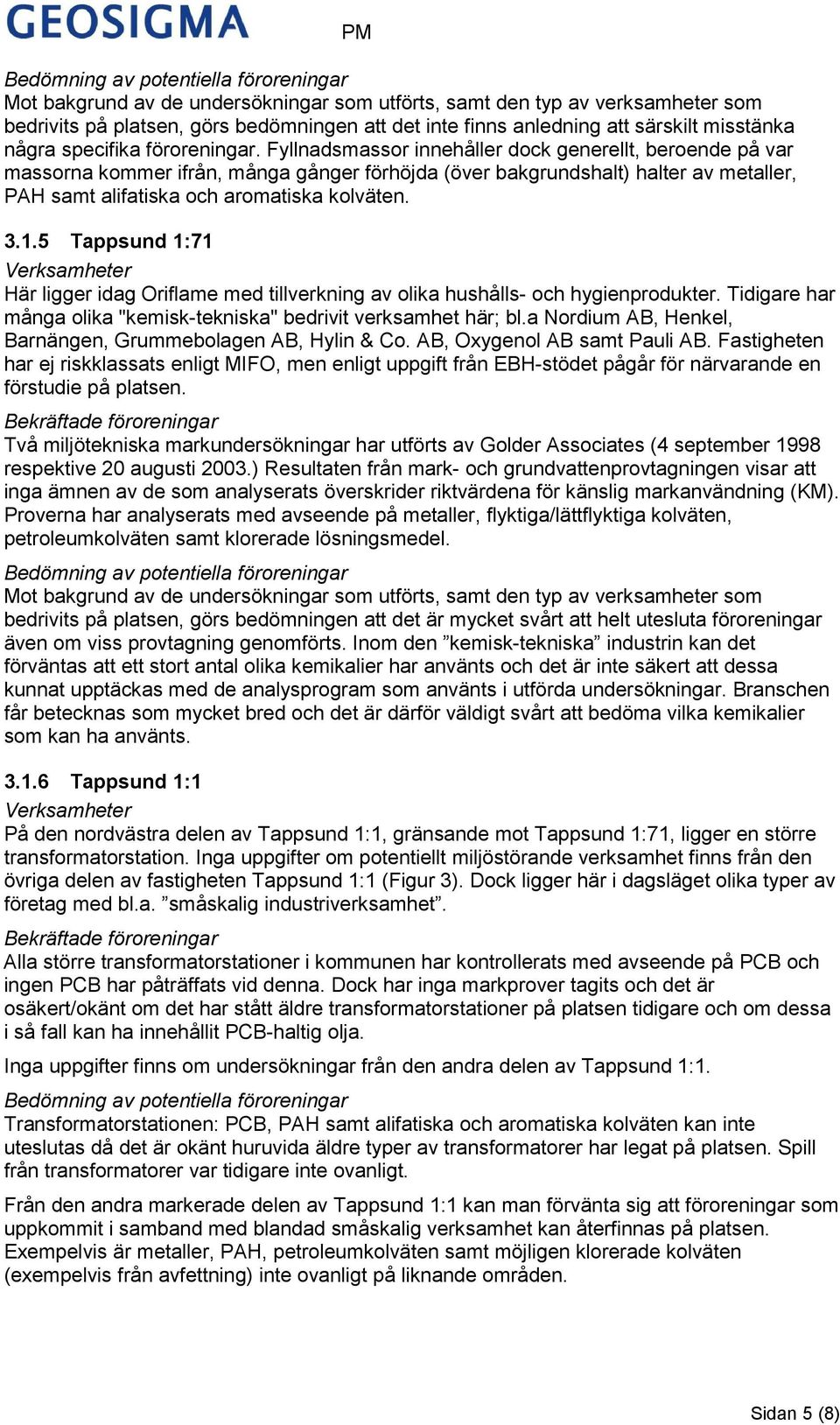

5 Mot bakgrund av de undersökningar som utförts, samt den typ av verksamheter som bedrivits på platsen, görs bedömningen att det inte finns anledning att särskilt misstänka några specifika föroreningar. Fyllnadsmassor innehåller dock generellt, beroende på var massorna kommer ifrån, många gånger förhöjda (över bakgrundshalt) halter av metaller, PAH samt alifatiska och aromatiska kolväten Tappsund 1:71 Här ligger idag Oriflame med tillverkning av olika hushålls- och hygienprodukter. Tidigare har många olika "kemisk-tekniska" bedrivit verksamhet här; bl.a Nordium AB, Henkel, Barnängen, Grummebolagen AB, Hylin & Co. AB, Oxygenol AB samt Pauli AB. Fastigheten har ej riskklassats enligt MIFO, men enligt uppgift från EBH-stödet pågår för närvarande en förstudie på platsen. Två miljötekniska markundersökningar har utförts av Golder Associates (4 september 1998 respektive 20 augusti 2003.) Resultaten från mark- och grundvattenprovtagningen visar att inga ämnen av de som analyserats överskrider riktvärdena för känslig markanvändning (KM). Proverna har analyserats med avseende på metaller, flyktiga/lättflyktiga kolväten, petroleumkolväten samt klorerade lösningsmedel. Mot bakgrund av de undersökningar som utförts, samt den typ av verksamheter som bedrivits på platsen, görs bedömningen att det är mycket svårt att helt utesluta föroreningar även om viss provtagning genomförts. Inom den kemisk-tekniska industrin kan det förväntas att ett stort antal olika kemikalier har använts och det är inte säkert att dessa kunnat upptäckas med de analysprogram som använts i utförda undersökningar. Branschen får betecknas som mycket bred och det är därför väldigt svårt att bedöma vilka kemikalier som kan ha använts Tappsund 1:1 På den nordvästra delen av Tappsund 1:1, gränsande mot Tappsund 1:71, ligger en större transformatorstation. Inga uppgifter om potentiellt miljöstörande verksamhet finns från den övriga delen av fastigheten Tappsund 1:1 (Figur 3). Dock ligger här i dagsläget olika typer av företag med bl.a. småskalig industriverksamhet. Alla större transformatorstationer i kommunen har kontrollerats med avseende på PCB och ingen PCB har påträffats vid denna. Dock har inga markprover tagits och det är osäkert/okänt om det har stått äldre transformatorstationer på platsen tidigare och om dessa i så fall kan ha innehållit PCB-haltig olja. Inga uppgifter finns om undersökningar från den andra delen av Tappsund 1:1. Transformatorstationen: PCB, PAH samt alifatiska och aromatiska kolväten kan inte uteslutas då det är okänt huruvida äldre typer av transformatorer har legat på platsen. Spill från transformatorer var tidigare inte ovanligt. Från den andra markerade delen av Tappsund 1:1 kan man förvänta sig att föroreningar som uppkommit i samband med blandad småskalig verksamhet kan återfinnas på platsen. Exempelvis är metaller, PAH, petroleumkolväten samt möjligen klorerade kolväten (exempelvis från avfettning) inte ovanligt på liknande områden. Sidan 5 (8)

6 3.1.7 Tappsund 1:57 Här har för närvarande ett boendestöd sina lokaler. Inga övriga uppgifter har påträffats om tidigare eventuell miljöstörande verksamhet. Dock anses det inte som omöjligt att någon typ av småskalig industriverksamhet kan ha huserat på fastigheten, med tanke på dess placering i området. Inga uppgifter om undersökningar på platsen har påträffats. Det finns inga direkta indikationer på att miljöstörande verksamhet har pågått på fastigheten. Om här har bedrivits någon typ av service eller produktion kan man dock förvänta sig att föroreningar som metaller, PAH, petroleumkolväten och kanske klorerade kolväten skulle kunna återfinnas i mark och/eller grundvatten Brygga 1:6 På fastigheten har det sedan 1914 bedrivits någon typ av verksamhet. Under åren bedrevs handelsträdgård på platsen och under denna tid var användningen av bekämpningsmedel generellt sett hög. Många bekämpningsmedel är mycket persistenta (bryts ned långsamt) och objektet har placerats i branschklass 2 enligt Naturvårdsverkets branschlista. Ingen MIFO riskklassning är utförd. Verksamhetsutövare: Petersson, Oscar (-1971), Fredriksstrands handelsträdgård (-1981). Inga uppgifter har påträffats om att undersökningar som kan bekräfta eller avfärda föroreningar har utförts på platsen. Det bedöms som mycket sannolikt att olika typer av bekämpningsmedel har använts på platsen och därmed är det också troligt att de i någon utsträckning förorenat mark och grundvatten. Även oljeföroreningar från maskiner och panncentraler för uppvärmning av växthus kan förväntas på platsen Brygga 1:32 Här bedrivs i dagsläget blandad verksamhet med bl.a. Mogrens maskinservice på fastigheten. Inga uppgifter om fastigheten har påträffats i EBH-stödet. Inga uppgifter om undersökningar på platsen har påträffats. Man kan förvänta sig att föroreningar som uppkommit i samband med blandad småskalig verksamhet kan återfinnas på platsen. Exempelvis är metaller, PAH, petroleumkolväten samt möjligen klorerade kolväten (exempelvis från avfettning) inte ovanligt inom liknande områden Brygga 1:2 Här ligger i dagsläget Alverbäcks blommor AB. Tidigare har även handelsträdgården Brygga trädgård legat på fastigheten, dock var den placerad längre ned mot vattnet än dagens anläggning. Verksamheten är enligt EBH-stödet placerad i BKL 2 (stor risk). Verksamheten är endast identifierad och inga uppgifter har påträffats om mer detaljerad historik eller eventuellt utförda undersökningar. Sidan 6 (8)

7 Inga uppgifter om undersökningar på platsen har påträffats. Det bedöms som mycket sannolikt att olika typer av bekämpningsmedel har använts på platsen och därigenom är det också troligt att de i någon utsträckning förorenat mark och grundvatten. Även oljeföroreningar från maskiner och panncentraler för uppvärmning av växthus kan förväntas på platsen. 3.2 Spridningsförutsättningar Föroreningar som har sitt ursprung på en plats kan under vissa förutsättningar transporteras till andra ställen främst genom: - Grundvattentransport i löst eller partikulär form. - Ytvatten (exempelvis ytavrinning eller dagvatten) i löst eller partikulär form. - Luftburen transport via damning eller i gasform. - Förflyttning av förorenat material, exempelvis då jordmassor schaktas upp och flyttas till annan plats. Grundvatten Mot bakgrund av det som nämndes om grundvattnets bedömda strömningsriktningar i avsnitt 2.2 verkar det osannolikt att någon större transport av förorening, in i programområdet, ska kunna ske från några andra områden än från fastigheten Brygga 1:6. Det är dessutom sannolikt att en ansenlig del av det överskottsvatten som tillförs marken inom Brygga 1:6, avleds som dagvatten, möjligen med avvattning i Bryggavägen söder om fastigheten. Förutom detta kommer transporthastigheten genom marken att vara låg då den klart dominerande jordarten inom området är lera, som har en mycket låg konduktivitet. Trots detta kan det inte uteslutas att lättrörliga och persistenta bekämpningsmedel kan ha nått in till programområdet via grundvattnet. Det kan inte heller helt uteslutas att grundvattnet är förorenat av petroleumkolväten. Ytvatten Från den utförda dagvattenutredningen framgår att inget av de områden som i den här utredningen tas upp som potentiella föroreningskällor, delar avrinningsområde med programområdet. Spridningsförutsättningarna för förorening via dagvatten in i programområdet får därför anses som ringa. Damning Förorening kan spridas ansenliga sträckor genom luftburna partiklar. Det kan inte uteslutas att föroreningstransport har skett i form av damning från samtliga beskrivna områden. Det finns däremot ingenting som antyder att de bedrivna verksamheterna skulle bidra med damning i någon större utsträckning, utom möjligen för Tappsund 1:71, där det nämnts att damning kan ske i samband med lossning av råvara. Utöver det bedöms det som mest sannolikt att damning kan ske från handelsträdgårdarna då det kan tänkas att där finns stora ytor med frilagd jord och inte lika stor andel hårdgjorda ytor (vilket minskar damningen). Masstransport Masstransport från något av de potentiellt förorenade områdena till programområdet kan inte uteslutas. Inga uppgifter har framkommit som kan styrka eller avfärda huruvida detta skett, men det framstår inte som särskilt troligt med tanke på hur marken idag används inom större delen av programområdet. Sidan 7 (8)

8 4 Sammanfattning av föroreningssituationen och behov av fortsatt utredning Sammanfattningsvis är det främst handelsträdgårdarna (Brygga 1:6 och Brygga 1:2) som bedöms potentiellt kunna bidra med föroreningar till programområdet. Möjligen framför allt genom damning men även i viss mån genom grundvattentransport (från Brygga 1:6). Övriga områden som tagits upp i denna utredning bedöms endast bidra med ett föroreningstillskott i ringa omfattning (genom damning). Geosigma rekommenderar att en mindre provtagning utförs inom programområdet. Framförallt för att förvissa sig om att eventuella halter av bekämpningsmedel inte utgör en oacceptabel risk för människors hälsa eller miljön. Provtagning bör kunna ske som ett par samlingsprov (jord) samt eventuellt något riktat prov om en tydlig spridningsväg kan påträffas i fält (exempelvis ett dagvattendike med ursprung i något av de misstänkta områdena). Om det finns en brunn inom området, där ett vattenprov kan tas, vore det ett lämpligt sätt att kunna avgöra om transport av eventuellt bekämpningsmedel sker via grundvattnet. Om det inte finns någon brunn inom området rekommenderas att ett grundvattenrör installeras för att kunna ta relevanta vattenprover. Även om närvaron av bekämpningsmedel anses vara viktigast att undersöka bör man vid en provtagning även analysera proverna med avseende på de vanligast förekommande föroreningstyperna (metaller, PAH, och olja), framförallt i ett eventuellt utfyllt material. 5 Referenser Ekerö Kommun, PM naturvärden underlag för markutredning. Detaljplan för Fredrikstrandsvägen (Brygga 1:3 m fl), Ekerö kommun, Stockholms län. dnr Ramböll, PM Miljö Ekerö Strand. Mats Eriksson, Potentiellt förorenade områden i Ekerö kommun Översiktlig inventering enligt MIFO-metodiken fas 1. Examensarbete, Stockholms Universitet. Länsstyrelsen i Stockholms län, Utdrag ur EBH-stödet (före detta MIFO-databasen). WSP, Dagvattenutredning Fredrikstrand, Ekerö kommun, Uppdragsnr: WSP, Fördjupad riskbedömning åtgärdsutredning och riskvärdering - förorenad mark, Tappsund 1:48 m fl, Ekerö kommun. Underlag för detaljplan VISS, SGUs kartgenerator Sidan 8 (8)
