Den aktuella fastigheten ligger i centrala Motala, se Bilaga 1.

Transkript

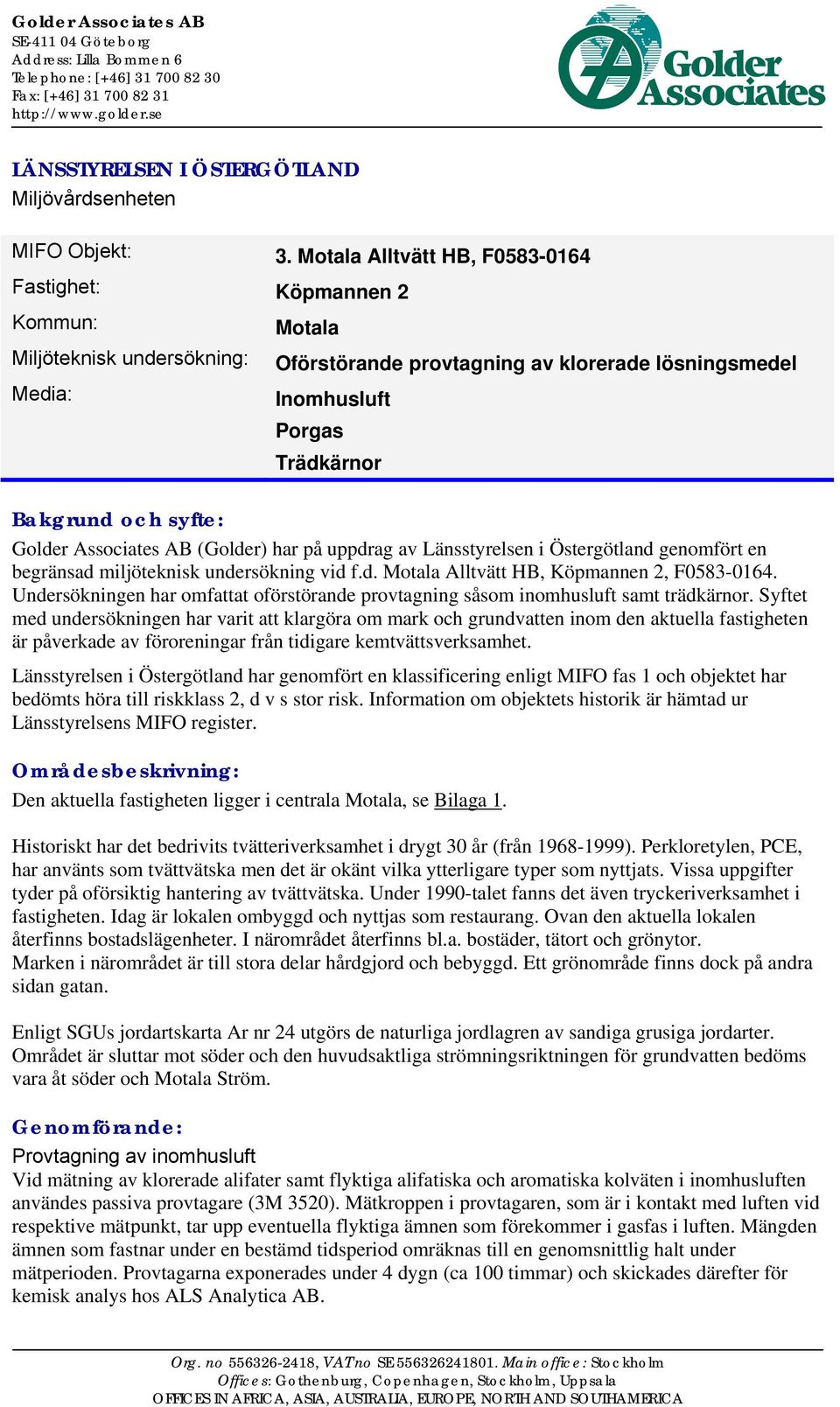

1 Golder Associates AB SE Göteborg Address: Lilla Bommen 6 Telephone: [+46] Fax: [+46] LÄNSSTYRELSEN I ÖSTERGÖTLAND Miljövårdsenheten MIFO Objekt: 3. Motala Alltvätt HB, F Fastighet: Köpmannen 2 Kommun: Miljöteknisk undersökning: Media: Motala Oförstörande provtagning av klorerade lösningsmedel Inomhusluft Porgas Trädkärnor Bakgrund och syfte: Golder Associates AB (Golder) har på uppdrag av Länsstyrelsen i Östergötland genomfört en begränsad miljöteknisk undersökning vid f.d. Motala Alltvätt HB, Köpmannen 2, F Undersökningen har omfattat oförstörande provtagning såsom inomhusluft samt trädkärnor. Syftet med undersökningen har varit att klargöra om mark och grundvatten inom den aktuella fastigheten är påverkade av föroreningar från tidigare kemtvättsverksamhet. Länsstyrelsen i Östergötland har genomfört en klassificering enligt MIFO fas 1 och objektet har bedömts höra till riskklass 2, d v s stor risk. Information om objektets historik är hämtad ur Länsstyrelsens MIFO register. Områdesbeskrivning: Den aktuella fastigheten ligger i centrala Motala, se Bilaga 1. Historiskt har det bedrivits tvätteriverksamhet i drygt 30 år (från ). Perkloretylen, PCE, har använts som tvättvätska men det är okänt vilka ytterligare typer som nyttjats. Vissa uppgifter tyder på oförsiktig hantering av tvättvätska. Under 1990-talet fanns det även tryckeriverksamhet i fastigheten. Idag är lokalen ombyggd och nyttjas som restaurang. Ovan den aktuella lokalen återfinns bostadslägenheter. I närområdet återfinns bl.a. bostäder, tätort och grönytor. Marken i närområdet är till stora delar hårdgjord och bebyggd. Ett grönområde finns dock på andra sidan gatan. Enligt SGUs jordartskarta Ar nr 24 utgörs de naturliga jordlagren av sandiga grusiga jordarter. Området är sluttar mot söder och den huvudsaktliga strömningsriktningen för grundvatten bedöms vara åt söder och Motala Ström. Genomförande: Provtagning av inomhusluft Vid mätning av klorerade alifater samt flyktiga alifatiska och aromatiska kolväten i inomhusluften användes passiva provtagare (3M 3520). Mätkroppen i provtagaren, som är i kontakt med luften vid respektive mätpunkt, tar upp eventuella flyktiga ämnen som förekommer i gasfas i luften. Mängden ämnen som fastnar under en bestämd tidsperiod omräknas till en genomsnittlig halt under mätperioden. Provtagarna exponerades under 4 dygn (ca 100 timmar) och skickades därefter för kemisk analys hos ALS Analytica AB. Org. no , VAT no SE Main office: Stockholm Offices: Gothenburg, Copenhagen, Stockholm, Uppsala OFFICES IN AFRICA, ASIA, AUSTRALIA, EUROPE, NORTH AND SOUTHAMERICA

2 F (3) - Project: Motala Alltvätt HB October 9, 2007 Luftprovtaningar utfördes på 2 st platser i byggnaden. En provtagare placerades i köket och en provtagare placerades i matsalen. Provtagarna installerades på måndag eftermiddag den 23 april och nedmonterades fredagen den 27 april. Lokalerna nyttjades normalt under provtagningsperioden vilket innebär att luften inuti bygnaden till viss del späds ut av utomhusluften. För provtagarna placering se Bilaga 2. Provtagning av porgas Porgasmätning har ej varit möjlig att genomföra till följd av golvbeläggning inomhus som ej varit önskvärd att penetrera och då källarplan ej låg direkt under restaurangen. Vidare var ledningslägen i mark utanför den fd kemtvätten mycket osäkra. Provtagning av trädkärnor Amerikanska och svenska undersökningar har visat att halten klorerade alifater i trädkärnor korrelerar med halten i marken (grundvattnet och/eller jorden). För att göra kvantitativa bedömningar krävs att uppmätta värden från träd korreleras mot halter i prover på jord eller grundvatten tagna i en omedelbar närhet till träden. I detta arbete har trädprov tagningen endast nyttjats som indikativ provtagning för att se om klorerade alifater har spridits till områden bortanför den aktuella fastigheten och i så fall hur långt. Trädprovtagningen genomfördes på 4 st träd (se Bilaga 2) Provtagningspunkten valdes till 0.5 meter ovanför markytan. Provtagningsproceduren var följande: En tillväxt borr borrades in ca 5 cm mot trädets kärna. Med hjälp av en utdragare drogs kärnan (diameter ca 4 mm) ut. Kärnan placeras i en vial som tillslöts omgående med ett tättslutande lock. Utdragandet av kärnan samt tillslutningen av vialen skall ske så snabbt som möjligt för att förhindra att klorerade alifater avgår i gasform. Halten klorerade alifater mäts sedan i vialens luft, s.k. Head-space analys. Resultat: Totalt har provtagning utförts i 6 st punkter och 6 st prover har analyserats på laboratorium och/eller i fält. För analyser anlitades ALS Analytica AB som är ackrediterade för aktuella analyser. Nedan redovisas de erhållna resultaten. För fullständiga analysprotokoll se Bilaga 4. Provtagning av inomhusluft Reslutat av laboratorieanalyser av de integrerade luftprovtagarna redovisas i Tabell 1. Uppmätta halter i inomhusluft har jämförts med humantoxikologiska lågriskvärden (RfC, Reference Concentrations) vars värden är framtagna för ett långsiktigt skydd vid känslig markanvändning (Naturvårdsverkets rapport nr 4639 samt Naturvårdsverkets remissversionen från ) samt med de hygieniska gränsvärden och åtgärder mot luftföroreningar, Arbetarskyddstyrelsen, AFS 2000:3. För de ämnen där Svensk humantoxdata saknas har internationella data från WHO och Europa nyttjats. Vidare har mätningar av bakgrundhalter i inomhusmiljö nyttjas för en jämförelse av vilken halt inomhusluft som kan anses vara en naturlig nivå av de aktuella ämnena. Tabell 1. Analysresultat av inomhusluftprover (mg/m3) Provmärkning 3GA1 3GA2 RfC 1 Bakgrundshalt 2 Serienummer YM2715 YM2749 Analyserat ämne cis-1,2-dikloreten <0.002 < ,06 - trans-1,2-dikloreten <0.002 < trikloreten <0.002 < ,023 0,002 tetrakloreten 0,0057 0,0063 0,25 0,005 vinylklorid <0.001 < ,01-1) enligt Remiss från NV ) Data från nationella och internationella undersökningar av inomhusluft (Göteborg 2000, USA , Frankrike 2003) -) Data saknas Golder Associates

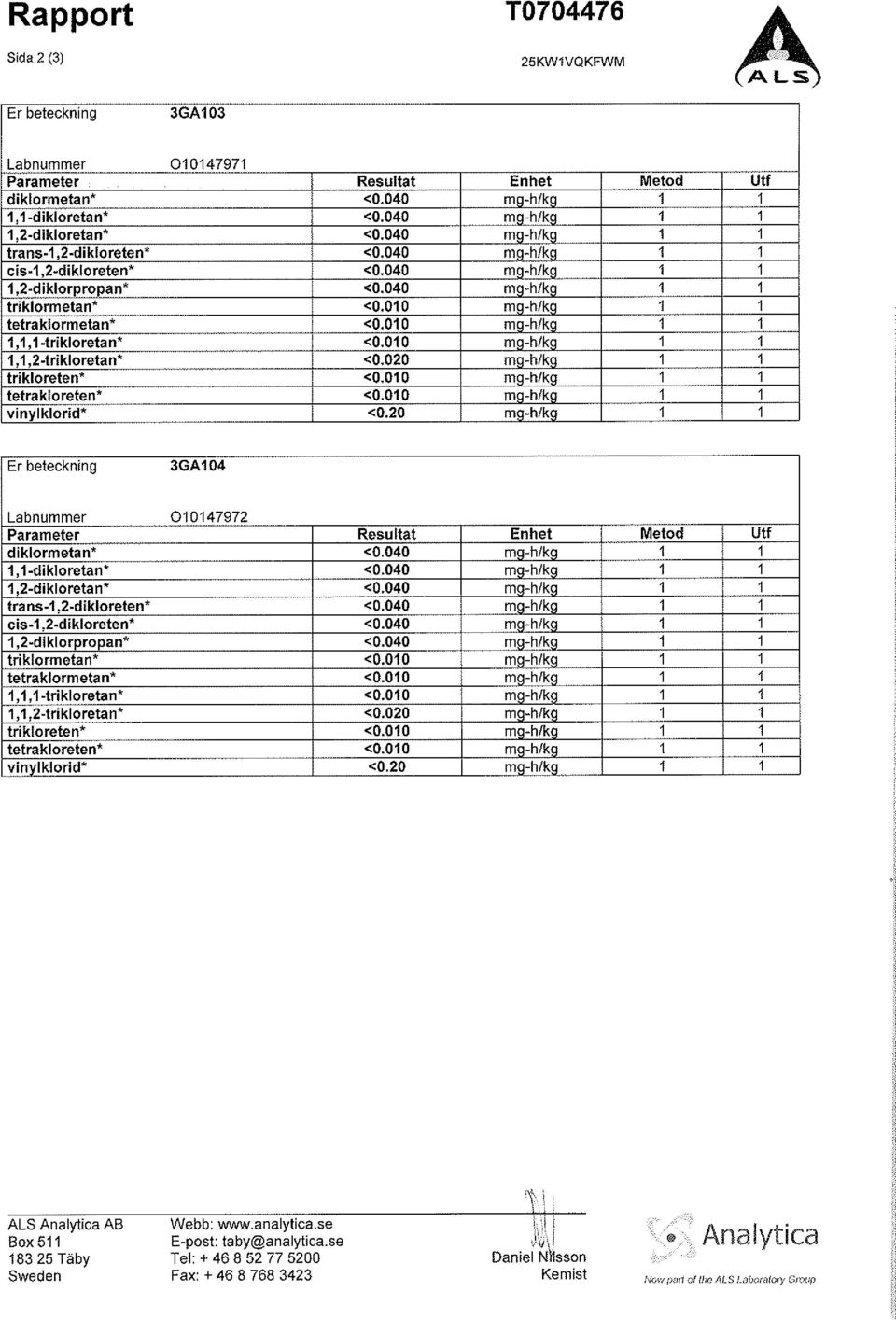

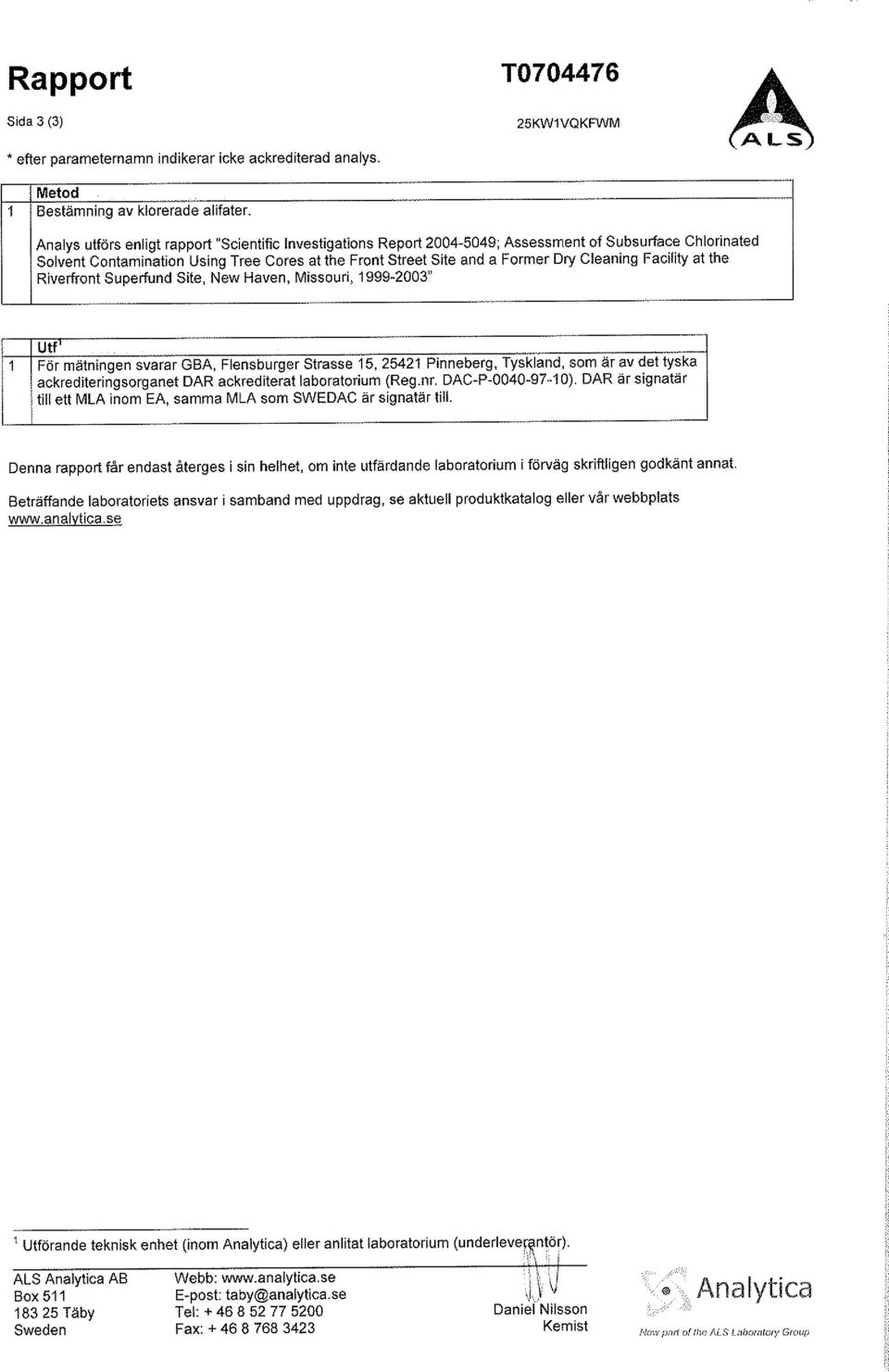

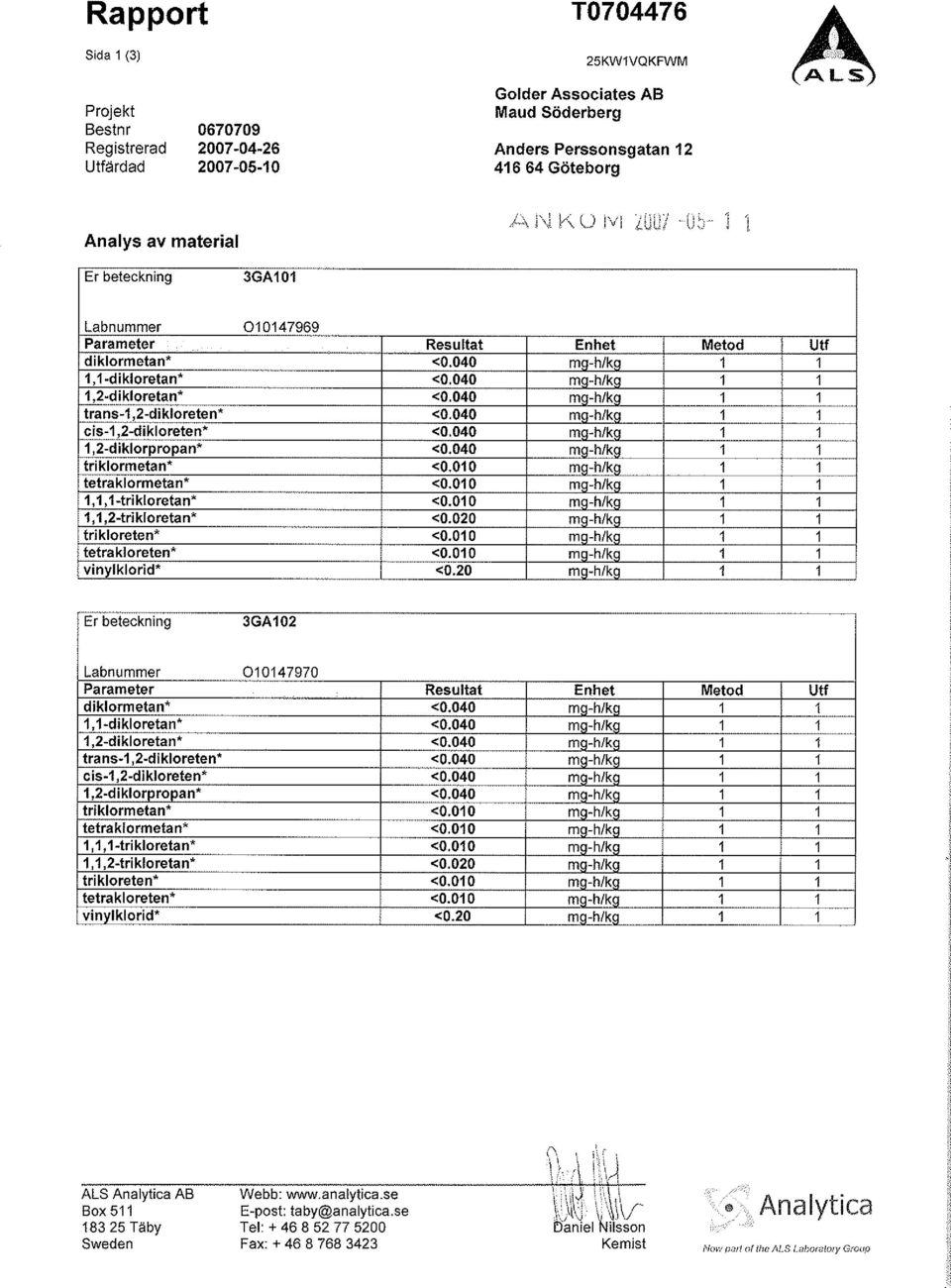

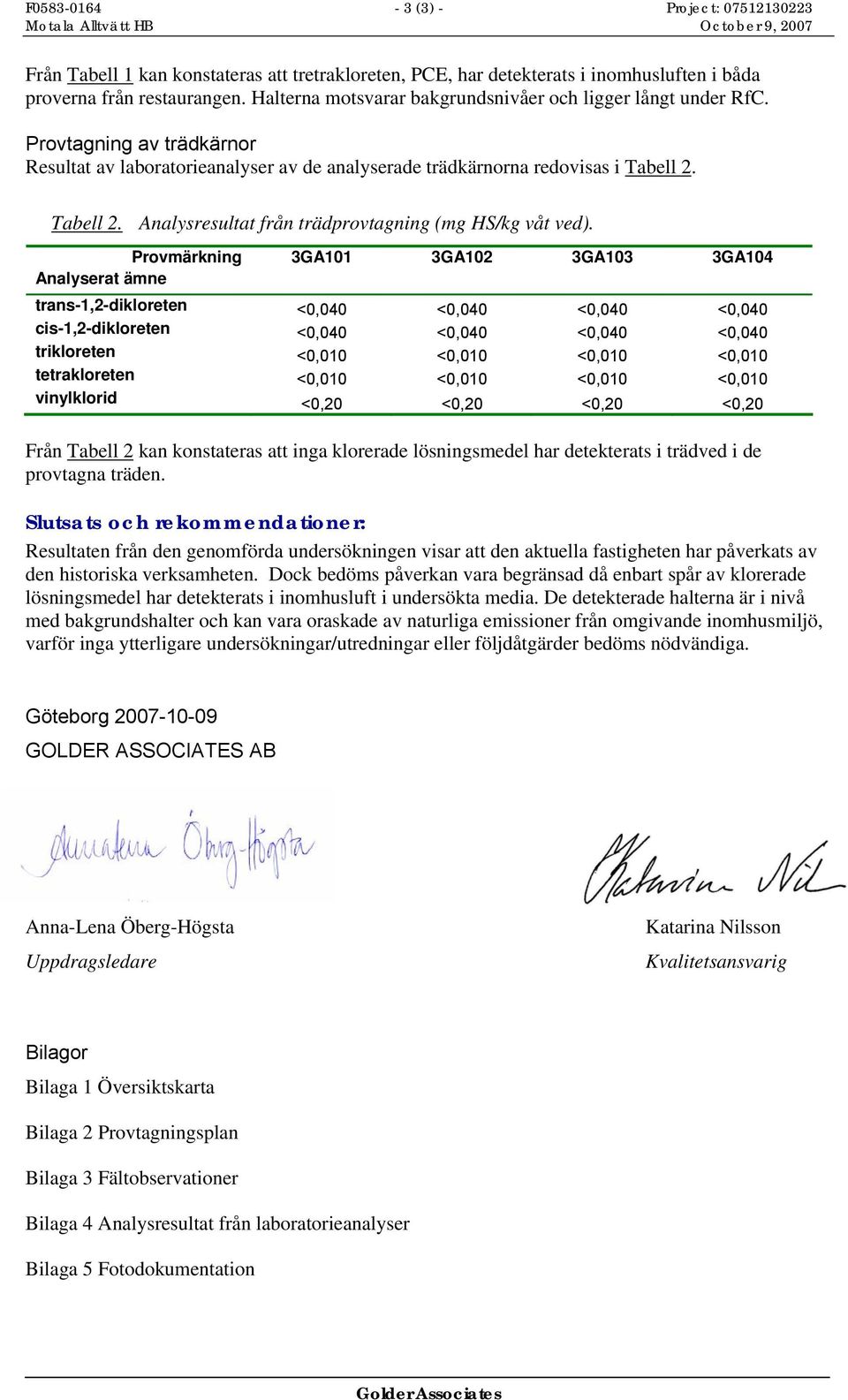

3 F (3) - Project: Motala Alltvätt HB October 9, 2007 Från Tabell 1 kan konstateras att tretrakloreten, PCE, har detekterats i inomhusluften i båda proverna från restaurangen. Halterna motsvarar bakgrundsnivåer och ligger långt under RfC. Provtagning av trädkärnor Resultat av laboratorieanalyser av de analyserade trädkärnorna redovisas i Tabell 2. Tabell 2. Analysresultat från trädprovtagning (mg HS/kg våt ved). Provmärkning Analyserat ämne 3GA101 3GA102 3GA103 3GA104 trans-1,2-dikloreten <0,040 <0,040 <0,040 <0,040 cis-1,2-dikloreten <0,040 <0,040 <0,040 <0,040 trikloreten <0,010 <0,010 <0,010 <0,010 tetrakloreten <0,010 <0,010 <0,010 <0,010 vinylklorid <0,20 <0,20 <0,20 <0,20 Från Tabell 2 kan konstateras att inga klorerade lösningsmedel har detekterats i trädved i de provtagna träden. Slutsats och rekommendationer: Resultaten från den genomförda undersökningen visar att den aktuella fastigheten har påverkats av den historiska verksamheten. Dock bedöms påverkan vara begränsad då enbart spår av klorerade lösningsmedel har detekterats i inomhusluft i undersökta media. De detekterade halterna är i nivå med bakgrundshalter och kan vara oraskade av naturliga emissioner från omgivande inomhusmiljö, varför inga ytterligare undersökningar/utredningar eller följdåtgärder bedöms nödvändiga. Göteborg GOLDER ASSOCIATES AB Anna-Lena Öberg-Högsta Uppdragsledare Katarina Nilsson Kvalitetsansvarig Bilagor Bilaga 1 Översiktskarta Bilaga 2 Provtagningsplan Bilaga 3 Fältobservationer Bilaga 4 Analysresultat från laboratorieanalyser Bilaga 5 Fotodokumentation Golder Associates

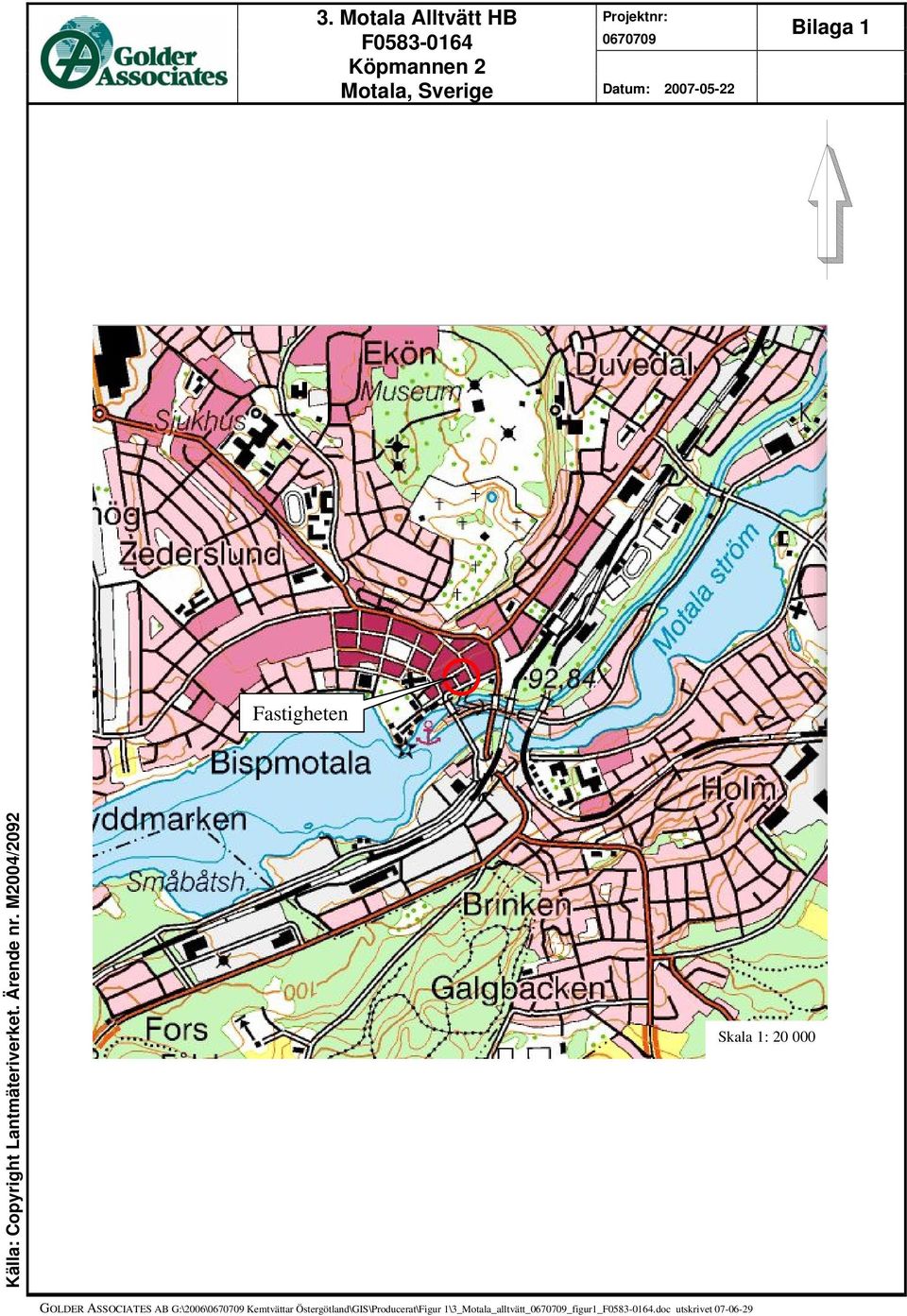

4 3. Motala Alltvätt HB F Projektnr: Köpmannen 2 Motala, Sverige Datum: Bilaga 1 Fastigheten Källa: Copyright Lantmäteriverket. Ärende nr. M2004/2092 Skala 1: GOLDER ASSOCIATES AB G:\2006\ Kemtvättar Östergötland\GIS\Producerat\Figur 1\3_Motala_alltvätt_ _figur1_F doc utskrivet

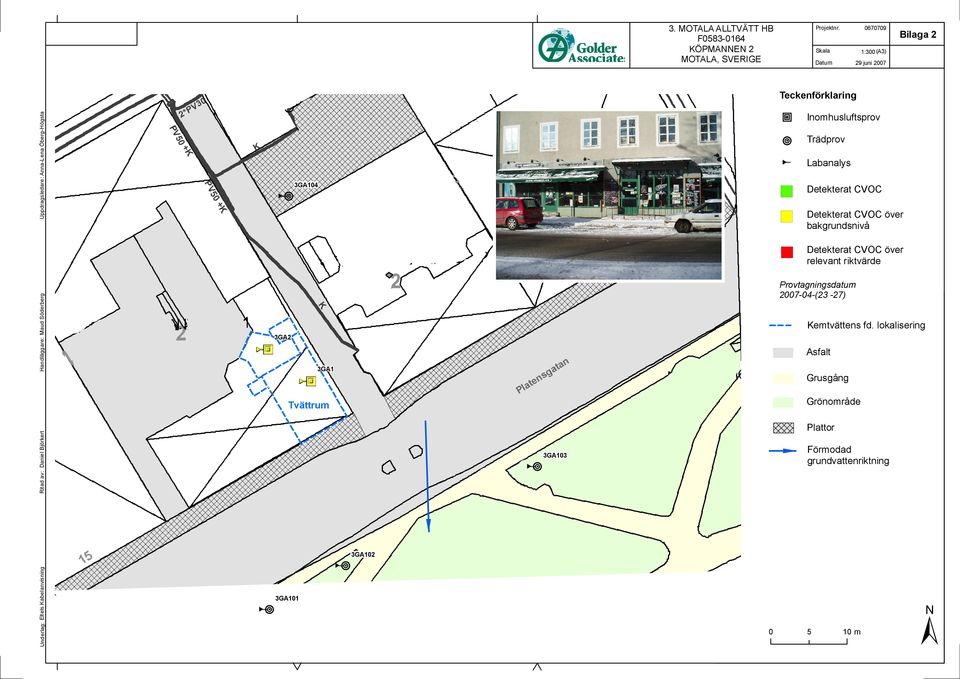

5 3. MOTALA ALLTVÄTT HB F KÖPMANNEN 2 MOTALA, SVERIGE Projektnr. Skala Datum :300 (A3) 29 juni 2007 Bilaga 2 Teckenförklaring Underlag: Eltels Kabelanvisning Ritad av: Daniel Björkert Handläggare: Maud Söderberg Uppdragsledare: Anna-Lena Öberg-Högsta # K T O9? O9? 3GA2 3GA101 3GA104 # K T 3GA1 Tvättrum O9? 3GA102 Platensgatan O9? 3GA103 9 "T O Inomhusluftsprov Trädprov? Labanalys Detekterat CVOC Detekterat CVOC över bakgrundsnivå Detekterat CVOC över relevant riktvärde Provtagningsdatum (23-27) Kemtvättens fd. lokalisering Asfalt Grusgång Grönområde Plattor Förmodad grundvattenriktning m ±

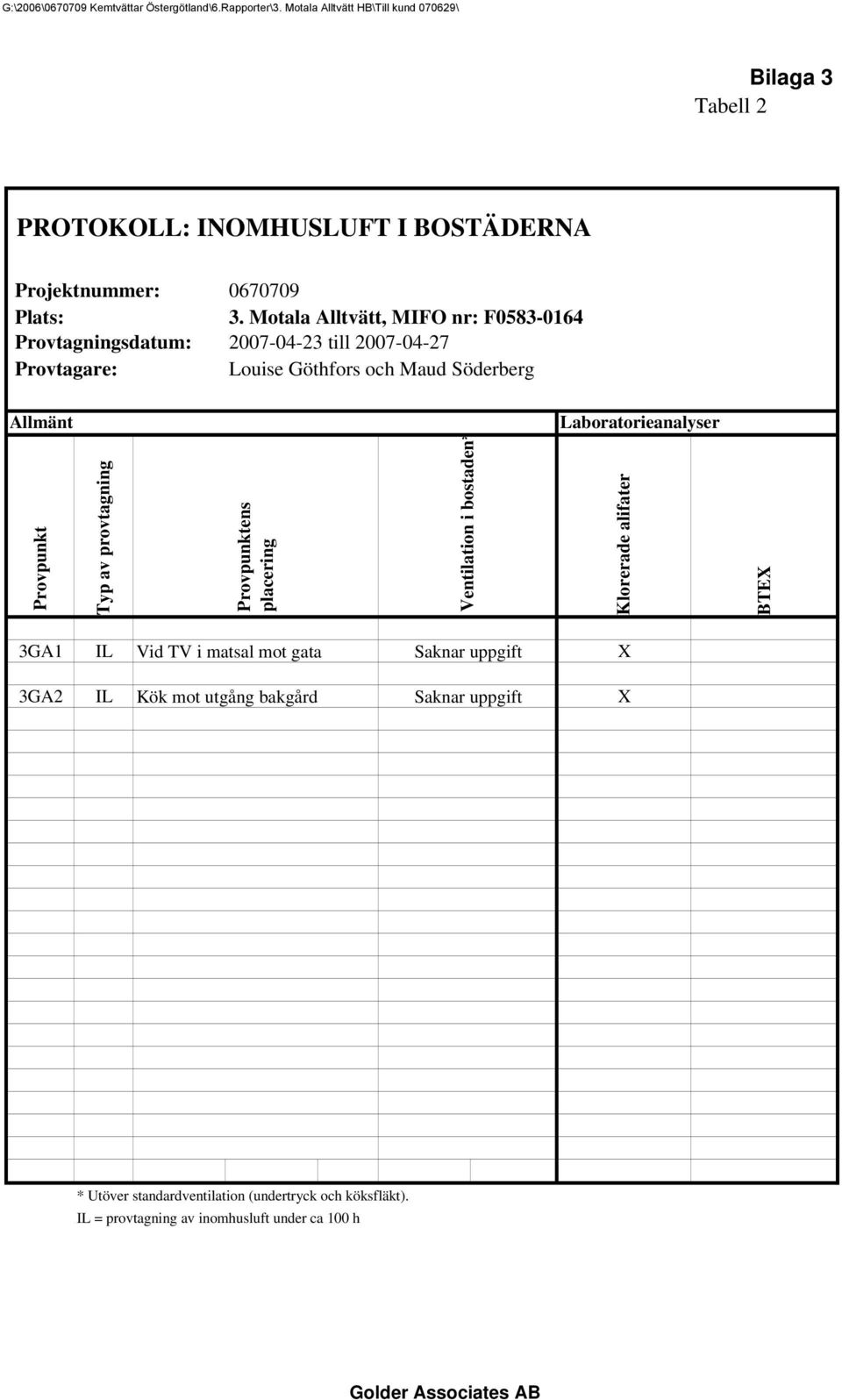

6 G:\2006\ Kemtvättar Östergötland\6.Rapporter\3. Motala Alltvätt HB\Till kund \ Bilaga 3 Tabell 2 PROTOKOLL: INOMHUSLUFT I BOSTÄDERNA Projektnummer: Plats: 3. Motala Alltvätt, MIFO nr: F Provtagningsdatum: till Provtagare: Louise Göthfors och Maud Söderberg Allmänt Laboratorieanalyser Provpunkt Typ av provtagning Provpunktens placering Ventilation i bostaden* Klorerade alifater BTEX 3GA1 IL Vid TV i matsal mot gata Saknar uppgift X 3GA2 IL Kök mot utgång bakgård Saknar uppgift X * Utöver standardventilation (undertryck och köksfläkt). IL = provtagning av inomhusluft under ca 100 h Golder Associates AB

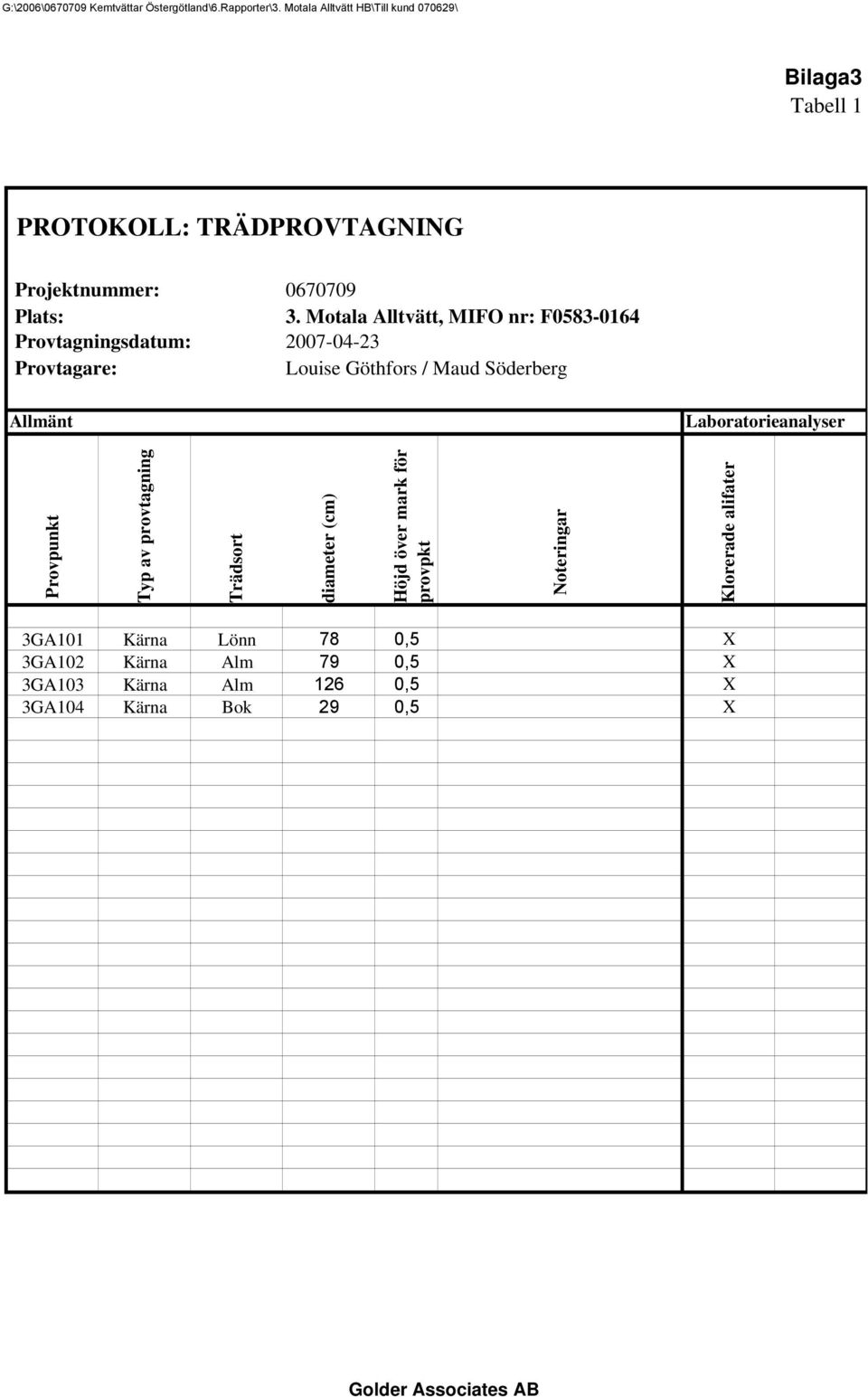

7 G:\2006\ Kemtvättar Östergötland\6.Rapporter\3. Motala Alltvätt HB\Till kund \ Bilaga3 Tabell 1 PROTOKOLL: TRÄDPROVTAGNING Projektnummer: Plats: 3. Motala Alltvätt, MIFO nr: F Provtagningsdatum: Provtagare: Louise Göthfors / Maud Söderberg Allmänt Laboratorieanalyser Provpunkt Typ av provtagning Trädsort diameter (cm) Höjd över mark för provpkt Noteringar Klorerade alifater 3GA101 Kärna Lönn 78 0,5 X 3GA102 Kärna Alm 79 0,5 X 3GA103 Kärna Alm 126 0,5 X 3GA104 Kärna Bok 29 0,5 X Golder Associates AB

8

9

10

11

12

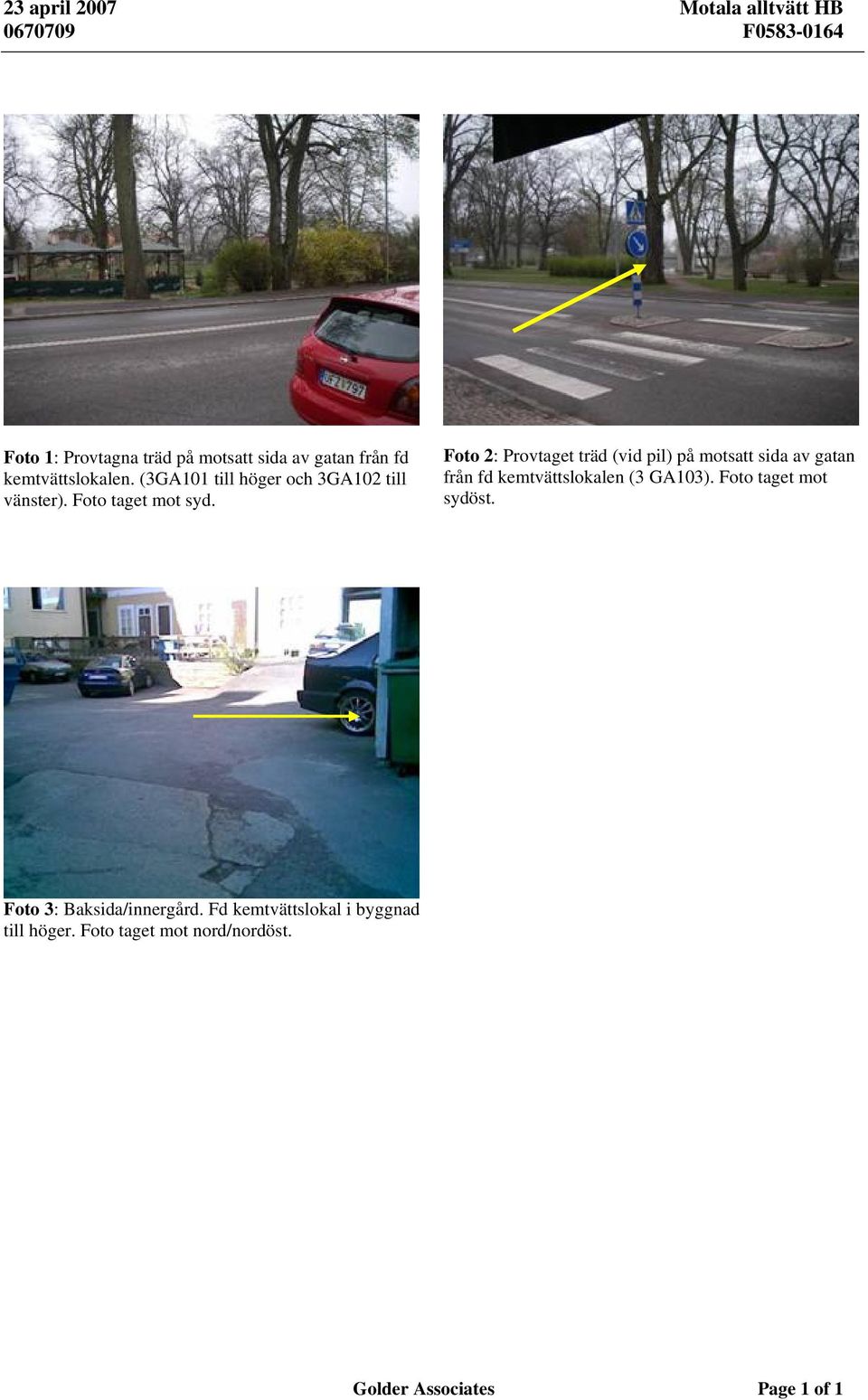

13 23 april 2007 Motala alltvätt HB F Foto 1: Provtagna träd på motsatt sida av gatan från fd kemtvättslokalen. (3GA101 till höger och 3GA102 till vänster). Foto taget mot syd. Foto 2: Provtaget träd (vid pil) på motsatt sida av gatan från fd kemtvättslokalen (3 GA103). Foto taget mot sydöst. Foto 3: Baksida/innergård. Fd kemtvättslokal i byggnad till höger. Foto taget mot nord/nordöst. Golder Associates Page 1 of 1
