1 repo001.docx RAPPORT ESP FASTIGHETER AB Porluft Domherren 15 UPPDRAGSNUMMER MILJÖ LINKÖPING UPRÄTTAD AV MARIA LANTTO GRANSKAD AV ANNA MUNKTELL FLARUP

2 repo001.docx Innehållsförteckning 1 Inledning 2 2 Objektbeskrivning 2 3 Genomförande 3 4 Jämförelsevärden 4 5 Resultat 4 6 Slutsatser 5 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Provtagningsplan Översikt provtagningspunkter Analysrapport 1(5) RAPPORT PORLUFT DOMHERREN 15 ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\rapport\rapport_domherren_15_ docx

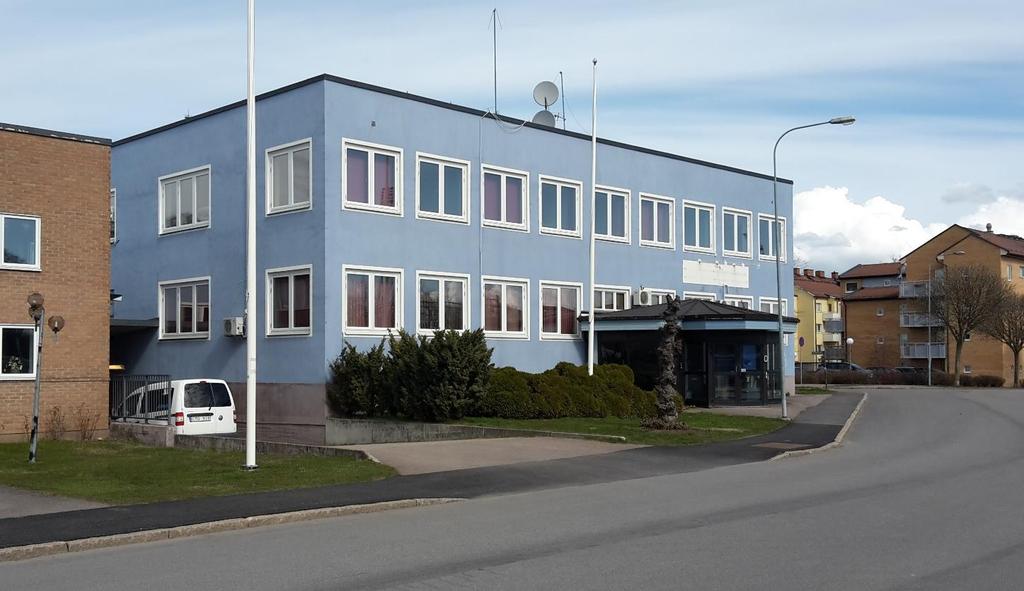

3 repo001.docx Inledning Sweco har på uppdrag av ESP Fastigheter AB genomfört en porluftprovtagning på fastigheten Domherren 15 i Motala kommun. Undersökningens syfte var att påvisa eventuell förekomst av klorerade lösningsmedel i porluften under byggnaden då det finns uppgifter på att klorerade lösningsmedel tidigare har hanterats i byggnaden. 2 Objektbeskrivning Fastigheten Domherren 15 ligger i Motala och aktuell byggnad har adress Industrigatan 9. Enligt jordartskarta 1 från Sveriges geologiska undersökningar (SGU) utgörs den naturliga jordarten inom fastigheten av grus. Tillgänglig information angående verksamheten på fastigheten är inhämtad från Länsstyrelsens databas över potentiellt förorenade områden, det så kallade EBH-stödet. Objektet har ID-nummer i databasen. På platsen har verksamhet bedrivits länge, från talet (ev tidigare) till början av talet. År 1967 köpte Motala Tidning Borgströms Tryckeri på Industrigatan och fortsatte verksamheten där omkring år I EBH- stödet finns följande information: Inledningsvis användes trikloretylen för rengöring av valsar m.m. men byttes senare ut mot andra mindre miljöfarliga lösningsmedel. Den längre verksamhetstiden innebär att det inte kan uteslutas att en del spill och läckage kan ha givit upphov till föroreningar i måttliga mängder. Av det som har beskrivits för senare period framstår det som att verksamheten varit relativt ren. d.v.s. att det inte har funnits synliga rester av färg och olja m.m. i lokalerna. De rester som förväntas finnas antas främst finnas i (under) golvmaterial i den f.d. tryckerilokalen i källaren samt i någon grad också i den nya lokal som togs i drift 1980-tal. 1 Jordartskarta, Sveriges Geologiska Undersökningar, SGU 2(5) RAPPORT PORLUFT DOMHERREN 15 ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\rapport\rapport_domherren_15_ docx

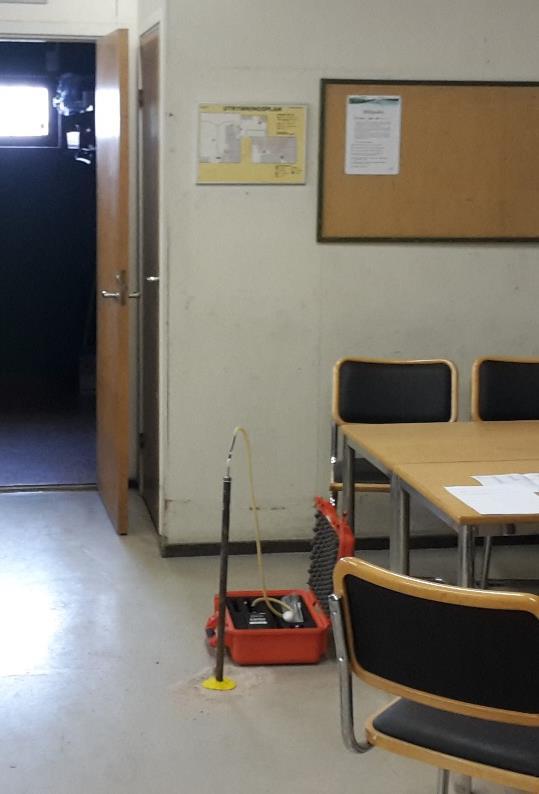

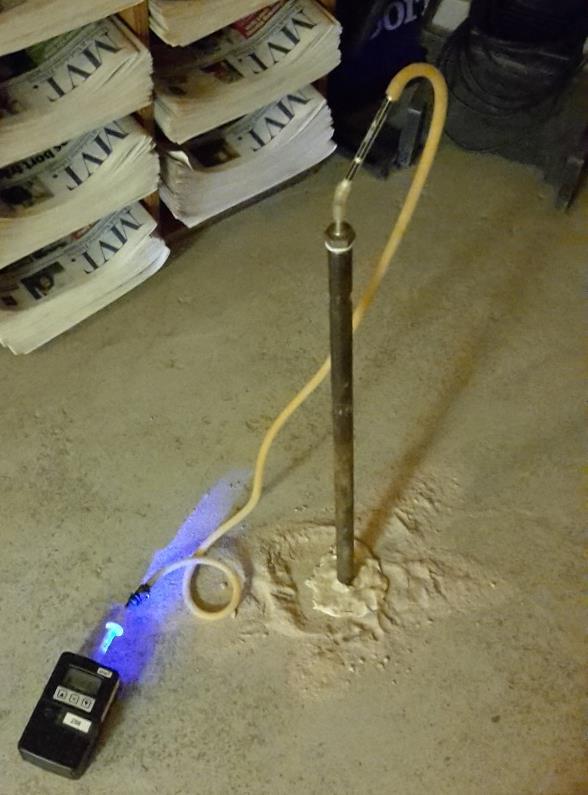

4 repo001.docx Genomförande Inför provtagningen kommunicerades provtagningen med miljö- och hälsoskyddsinspektör på Miljö- och Hälsoskyddsenheten, Motala kommun, och en provtagningsplan med preliminära provpunkter togs fram, se bilaga 1. Då kartan från 60/70-talet med tryckeri i källaren är lik dagens lokaler i markplan på Industrigatan 7 (som också ligger inom fastigheten Domherren 15) uppstod missförstånd med håltagaren och hål i betongen var felplacerade. Ny håltagning kunde dock genomföras omgående, men kartan och dagens planlösning i källaren fortsatte att förvirra både provtagare och håltagare och därför flyttades en provpunkt ytterligare en gång. Slutligen placerades en provpunkt i en korridor med betonggolv i rätt källare och en provpunkt placerades ca 5 meter in i ett källarrum intill, se bilaga 2. Efter håltagning av betongen slogs ett jordspjut ned ca 0,5 meter och provutrustningen installerades och provtagningen påbörjades, se Figur 1. Figur 1 Provtagning vid provpunkt 17S02 (t v) och provpunkt 17S03 (t h). Luftpumparna var kalibrerade med ett flöde på 0,1 liter/minut och provtagningen genomfördes i 100 min vilket var rekommenderat från laboratoriet. 3(5) RAPPORT PORLUFT DOMHERREN 15 ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\rapport\rapport_domherren_15_ docx

5 repo001.docx Jämförelsevärden Det saknas svenska riktvärden för porluft. Uppmätta halterna har därför jämförts med Arbetsmiljöverkets nivågränsvärde (NGV) och korttidsvärde (KTV) enligt AFS 2015:7. NGV anger högsta godtagbara genomsnittshalt under en arbetsdag (normalt 8 timmar) och KTV är ett medelvärde för exponering under 15 minuter. Dessa gränsvärden är framtagna av Arbetsskyddsstyrelsen av arbetsmiljöskäl i industrier där man hanterar aktuella kemikalier och förutsätter relevant personlig skyddsutrustning. Dessa gränsvärden är därför inte helt relevanta vid en jämförelse med uppmätta halter i porluften. Halter har också jämförts med riskbaserad acceptabel koncentration (genotoxiska carcinogena ämnen) i luft (RISKinh) och referenskoncentration i luft (RfC) hämtade från Naturvårdsverkets rapport Inte heller är jämförelsehalterna helt relevanta då RISKinh och RfC avser inandningsluft. 5 Resultat En sammanställning av analysresultaten redovisas i tabell 1. Analysrapport från laboratoriet redovisas i bilaga 3. Tabell 1 Uppmätta koncentrationer i porluft redovisade med jämförelsevärden. Alla halter i mg/m 3. Provpunkt NV AFS 2015:7 3 Ämne 17S02 17S03 RfC RISK inh NGV KTV Kloroform <0, ,003 0, ,1,1-Trikloretan <0, ,290 0, Tetraklormetan <0, ,0028 0, Trikloretylen 0,002 0,060 0, Tetrakloretylen <0,00078 <0,0001 0, Vinylklorid <0,00031 <0,0004 2,5 13 1,1-Dikloreten <0, , trans-1,2-dikloreten <0,00031 <0,0004 cis-1,2-dikloreten <0,00031 <0,0004 1,1-Dikloretan <0,00031 <0,0004 1,2-Dikloretan <0, <0,0001 0, Kloretan <0,0023 <0,003 RfC RISK inh NGV KTV Referenskoncentration i luft Riskbaserad acceptabel koncentration i luft (genotoxiska carcinogena ämnen) Hygieniskt gränsvärde för exponering under en arbetsdag, normalt 8 timmar Ett rekommenderat värde som utgörs av ett tidsvägt medelvärde för exponering under en referensperiod av 15 min. 2 Arbetsmiljöverkets författningssamling, AFS 2015:7 3 Naturvårdsverkets rapport Riktvärden förorenad mark. Modellbeskrivning och vägledning. Tabell A3.4 4(5) RAPPORT PORLUFT DOMHERREN 15 ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\rapport\rapport_domherren_15_ docx

6 repo001.docx Av tabellen framgår att många av de analyserade ämnena inte förekommer i halter över laboratoriets rapporteringsgräns. De halter av klorerade lösningsmedel som förekommer i halter över laboratoriets rapporteringsgräns underskrider i samtliga fall Arbetsmiljöverkets gränsvärden. Analyserad halt trikloretylen i provpunkt 17S03 överskrider RISKinh. 6 Slutsatser Klorerade lösningsmedel har detekterats i porluft under byggnaden. Högre halter kan konstateras under det källarrum där tryckeriverksamhet troligtvis pågått tidigare, än under närbeläget källarrum. En halt av trikloretylen överstiger riskbaserad acceptabel koncentration i luft (RISKinh) medan övriga halter understiger jämförelsevärdena. Som antytt ovan så är det inte helt relevant att jämföra med redovisade jämförelsevärden. Koncentrationen i inomhusluften kommer att vara lägre än koncentrationen i porluften, beroende på begränsningar i transporten av ångor genom betongen samt utspädningen i inomhusluften. Enbart med en utspädningsfaktor på 3 underskrider trikloretylenhalten i porluften i provpunkt 17S03 halten för RISKinh. I Naturvårdsverkets beräkningsmodell 4 anges en schablonmässig utspädningsfaktor på 6000 från porluft till inomhusluft. Utspädningsfaktorn är generell och bygger på teoretiska resonemang och koncentrationen i inomhusluften kan variera mycket med temperatur, lufttryck, ventilation och liknande. Schablonvärdet visar dock att utspädningen mellan porluft och inomhusluft är betydande. Linköping Maria Lantto Uppdragsledare Erika Einarsson Provtagare/handläggare 4 Naturvårdsverkets rapport 5977, Riskbedömning av förorenade områden, en vägledning från förenklad till fördjupad riskbedömning, tabell 4.6 5(5) RAPPORT PORLUFT DOMHERREN 15 ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\rapport\rapport_domherren_15_ docx

7 BILAGA 1 - PROVTAGNINGSPLAN S w e co E n vi r o n m e nt AB

8 memo02.docx PROVTAGNINGSPLAN UPPDRAG Porluft Domherren 15 UPPDRAGSNUMMER UPPDRAGSLEDARE Maria Lantto UPPRÄTTAD AV Maria Lantto DATUM Porluftprovtagning med avseende på klorerade lösningsmedel inom fastighet Domherren 15 i Motala kommun Bakgrund och syfte Sweco har fått i uppdrag av ESP Fastigheter AB i Motala att genomföra en porluftprovtagning inom fastighet Domherren 15 i Motala kommun. Med provtagning av porgas avses provtagning som utförs av gas i den omättade zonen i jorden, d v s ovan grundvattenytan. Porgasundersökningen syftar till att påvisa eventuell förekomst av klorerade lösningsmedel i porluften. Inslag av VOC (flyktiga organiska föreningar) i porgas är generellt en indikation på att dessa även förekommer i jord och grundvatten. Objektbeskrivning Enligt jordartskarta 1 från Sveriges geologiska undersökningar (SGU) utgörs den naturliga jordarten inom fastigheten av grus. Tillgänglig information angående verksamheten på fastigheten är inhämtad från Länsstyrelsens databas över potentiellt förorenade områden, det så kallade EBH-stödet. Objektet har idnummer i databasen. Verksamheten har bedrivits länge på platsen (åtminstone sen 1940-tal och ev. tidigare och fram till början av 2000-talet) köpte Motala Tidning Borgströms tryckeri på Industrigatan och fortsatte verksamheten där omkring Inledningsvis användes trikloretylen för rengöring av valsar m.m. men byttes senare ut mot andra mindre miljöfarliga lösningsmedel. Den längre verksamhetstiden innebär att det inte kan uteslutas att en del spill och läckage kan ha givit upphov till föroreningar i måttliga mängder. Av det som har beskrivits för senare period framstår det som att verksamheten varit relativt ren. d.v.s. att det inte har funnits synliga rester av färg och olja m.m. i lokalerna. De rester som förväntas finnas antas främst finnas i (under) golvmaterial i den f.d. tryckerilokalen i källaren samt i någon grad också i den nya lokal som togs i drift 1980-tal. Val av provtagningspunkter Byggnaden står på grus enligt SGU:s jordartskarta och det är troligt att det under betongplattan finns ett lager fyll med ännu mer genomsläppligt material. Jordens beskaffenhet och det faktum att gasen strävar efter jämvikt gör att 1-2 provpunkter placerade i den f.d. källarlokalen bör ge 1 Jordartskarta, Sverigens Geologiska Undersökningar 1 (2) Sweco Environment AB ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\provtagningsplan\ _provtagningsplan.docx

9 memo02.docx en god bild av porluftens kvalitet. Två provpunkter placeras preliminärt enligt bilagd ritning. Detta är kommnuicerat med miljökontoret i Motala. Metod Föreliggande undersökning kommer genomföras genom aktiv provtagning. Detta innebär att en given porgasvolym sugs ut ur marken med hjälp av en luftprovtagningspump, som ansluts till ett jordspjut som installerats i marken, se figur 1. Jordspjutet är ett stålrör med perforerad spets som slås ned i marken. Det är önskvärt att spetsen installeras på ett djup där atmosfärsluft inte påverkar provet, vilket vanligen motsvarar ca 0,5-1 meter under markytan. Jordspjuten kommer att installeras i borrade hål i betongplattan. Analyser Figur 1 Schematisk bild på aktiv provtagning av porluft. Figur från Svenska Geotekniska Föreningens fälthandbok 2. Porluften analyseras med avseende på klorerade lösningsmedel och dess nedbrytningsprodukter. Eurofins Pegasuslab AB anlitas. Rekommenderat luftflöde är 0,1 l/min i 100 minuter. Provtagning sker på dräger-kolrör typ BIA som tillhandahålls av laboratoriet. Detta rör kopplas mellan jordspjutet och pumpen. Redovisning Resultaten jämförs med tillämpliga rikt-/gränsvärden. Genomförande och resultat redovisas i ett PM. Maria Lantto Uppdragsledare 2 SGF Rapport 2:2013 Fälthandbok Undersökningar av förorenade områden, 2 (2) PROVTAGNINGSPLAN ML z:\1171\ _porluft_domherren_15\000_porluft_domherren_15\10 arbetsmtrl_dok\provtagningsplan\ _provtagningsplan.docx

10

11 BILAGA 2 ÖVERSIKT PROVTAGNINGSPUNKTER S w e co E n vi r o n m e nt AB

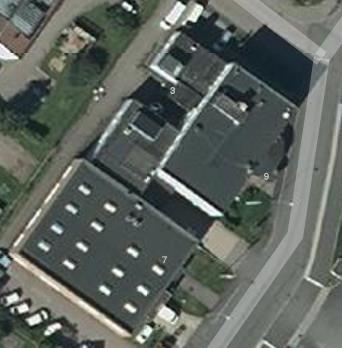

12 BILAGA 2 Rapport Porluft Domherren 15, Sweco, uppdragsnummer Översiktlig skiss över provtagningspunkter på industrigatan 9, fastighet Domherren 15 i Motala. Båda provpunkterna är placerade i källarplan. (Flygfoto från hitta.se) N 17S03 = provpunkt = preliminära provpunkter i provtagningsplanen 17S02 Ca 25 meter Provpunkt 17S03 Ca 5 meter Provpunkt 17S02 Ca 15 meter

13 BILAGA 3 ANALYSRAPPORT S w e co E n vi r o n m e nt AB

14 Provsvar till SWECO Environment AB Maria Lantto Repslagaregatan LINKÖPING Faktura till SWECO Environment AB Faktura Box MALMÖ RESULTATREDOVISNING AV KEMISKA ANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Provnummer (2 st) Ansvarig provtagare Erika Einarsson Provtagningsdatum Ankomst till laboratoriet Analysansvarig Eurofins Pegasuslab AB Uppdragsnummer EUSEUP Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 1 av 2 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

15 Analysresultat Klorerade lösningsmedel + nedbrytningsprodukter (*CA) Objekt: Provnr Provmärkning Luftvolym¹ S02 13 liter S03 10 liter Substans (µg/m³) (µg/m³) Metod Mätosäkerhet(%) Ort Kloroform < GC-MS ±20 Vejen 1,1,1-Trikloretan < GC-MS ±20 Vejen Tetraklormetan < GC-MS ±30 Vejen Trikloretylen GC-MS ±20 Vejen Tetrakloretylen < 0.78 < 1 GC-MS ±20 Vejen Vinylklorid < 0.31 < 0.4 GC-MS ±30 Vejen 1,1-Dikloreten < GC-MS ±30 Vejen trans-1,2-dikloreten < 0.31 < 0.4 GC-MS ±20 Vejen cis-1,2-dikloreten < 0.31 < 0.4 GC-MS ±20 Vejen 1,1-Dikloretan < 0.31 < 0.4 GC-MS ±20 Vejen 1,2-Dikloretan < < 0.1 GC-MS ±30 Vejen Kloretan** < 2.3 < 3 GC-MS ±30 Vejen ¹ : Resultat beräknat från kunduppgift # : Ingen parameter påvisad. **: Omfattas ej av ackrediteringen. < : Mindre än > : Större än Ackrediterad enligt DS EN ISO/IEC DANAK 168 ANSVAR Eurofins Pegasuslab AB ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. Eurofins Pegasuslab AB ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. *CA = Eurofins Miljø A/S, Vejen Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 2 av 2 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *
