RAPPORT. Kv Fasanen HALLSTAHAMMAR KOMMUN SWECO ENVIRONMENT AB VÄSTERÅS VATTEN OCH MILJÖ MILJÖTEKNISK MARKUNDERSÖKNING UPPDRAGSNUMMER

Transkript

1 repo001.docx RAPPORT HALLSTAHAMMAR KOMMUN Kv Fasanen UPPDRAGSNUMMER MILJÖTEKNISK MARKUNDERSÖKNING SWECO ENVIRONMENT AB VÄSTERÅS VATTEN OCH MILJÖ KATARINA BERG CECILIA BAYARD LOUISE JEMANDER

2

3 repo001.docx Innehållsförteckning 1 Inledning Syfte Organisation 2 2 Områdesbeskrivning och historik 2 3 Geologi - Hydrogeologi 4 4 Genomförande Jord och rivningsrester Porgas 6 5 Bedömningsgrunder 7 6 Resultat Jord Materialprov Porgas 9 7 Bedömning av föroreningssituation 9 8 Slutsats och rekommendation 10 Bilagor Bilaga 1. Planskiss - provtagningspunkter Bilaga 2. Provtagningsplan Bilaga 3. Fältanteckningar och utförda analyser Bilaga 4. Bilddokumentation Bilaga 5. Sammanställning av analysresultat Bilaga 6. Analysprotokoll från Eurofins 1(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

4 repo001.docx Inledning Del av fastigheten Tuna 1:92 i Hallstahammars tätort har bedömts som lämplig mark för ny bostadsbebyggelse och en ny detaljplan för området är under framtagande. Länsstyrelsen har dock ställt krav på att en miljöteknisk markundersökning ska genomföras inom de delar av området där en bilmekanisk verkstad tidigare har legat. Hallstahammars kommun genomförde därför en miljöteknisk markundersökning i området för den tidigare bilverkstaden. Undersökningen påvisade halter av arsenik och vanadin i en provpunkt över jämförbart riktvärde för känslig markanvändning (KM), se Miljöteknisk markprovtagning DP, del av Hallstahammar kv. Fasanen Hallstahammars kommun daterad oktober 2016, samt Swecos sammanställning av resultat och rekommendationer (Sweco, 2016). Provpunkten med förhöjd halt av arsenik och vanadin var lokaliserad vid de numera rivna radhus som tidigare legat på platsen. Baserat på resultaten från genomförd markundersökning har Hallstahammars kommun gett Sweco i uppdrag att utföra en kompletterande miljöteknisk markundersökning vid de radhus som tidigare legat på platsen. 1.1 Syfte Syftet med den kompletterande miljötekniska markundersökningen är att avgränsa påträffad arsenikhalt, undersöka eventuell förekomst av PCB och asbest i rivningsmassor från tidigare rivna radhus, samt utföra mätningar av porgas för att undersöka eventuell förekomst av klorerade lösningsmedel vid den f.d. bilverkstaden. 1.2 Organisation Uppdragsorganisationen presenteras nedan: Uppdragsledare och kvalitetsgranskare Handläggare Miljö Miljötekniker i fält Grävmaskinist Inmätning Katarina Berg Louise Jemander och Cecilia Bayard Cecilia Bayard och Ola Nordqvist Hallstahammars kommun Hallstahammars kommun 2 Områdesbeskrivning och historik 2(11) Aktuellt undersökningsområde inom fastigheten Tuna 1:92 ligger relativt centralt beläget i Hallstahammars tätort (se röd markering i Figur 1). Området utgörs i huvudsak av åkermark och omges av villor, serviceboende i väster och en förskola i norr. Omfattningen av undersökningsområdet är cirka 60 x 100 m. RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

5 repo001.docx Figur 1. Aktuellt undersökningsområde inom fastigheten Tuna 1:92 är ungefärligt markerad med röd rektangel. Lantmäteriet Geodatasamverkan, Hallstahammars kommun. Enligt utförd historisk inventering har aktuellt undersökningsområde ursprungligen utgjorts av åkermark. Under 1950-talet bedrevs dock en bilmekaniskverkstad inom området (Figur 2). F.d. bilverkstad Nuvarande byggnad. Figur 2. Läge för den f.d. bilverkstaden I förhållande till nuvarande byggnad. Utbredningen på aktuellt undersökningsområde ungefärligt markerat med röd rektangel. Efter att bilverkstaden hade avvecklats bebyggdes området söder om Bondegatan med 3(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

6 repo001.docx Flerbostadshus (Figur 3). Dessa hus revs dock år 2008 och i samband med rivning schaktades rivningsmassor bort och marken runt omkring byggnaderna grävdes upp och blandades om. Omfattningen av schaktning i jordmassor och eventuell tillförsel av massor från andra platser är oklar. Rivningsmassor, som egentligen skulle ha avyttrats från området, påträffades vid föregående miljötekniska markundersökning och det är oklart hur mycket rivningsrester som kvarstår i marken. Idag består aktuellt undersökningsområde av gräs och ett hus som tillhör kommunen. Ungefärligt läge för nuvarande byggnad. Figur 3. Bild över de numera rivna radhusen i förhållande till den nuvarande byggnaden (ungefärlig placering markeras med röd rektangel). 3 Geologi - Hydrogeologi Enligt en geoteknisk undersökning som genomfördes 1951 beskrivs undersökningsområdet ligga i en bred dalgång som är utskulpterad i berggrunden och utfylld med moränavlagringar och sediment. Markytan är därmed relativt jämn och lutar mycket svags mot dalens mitt. Aktuellt undersökningsområde ligger i ena kanten av den breda dalgången och området täcks ytligt av morän samt lera. Djupet till fastberg variera inom aktuellt undersökningsområde mellan 0-10 meter under markytan (se Figur 4). 4(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

7 repo001.docx Figur 4. Utklipp från geoteknisk karta över aktuellt område i Tuna i Hallstahammar (21/ ). Grön färg betyder morän, ljus gult betyder att djupet till fastberg är 0-2,5 meter, mörk gult 2,5-5 meter, orange 5-7,5 meter, brunt 7,5-10 meter och rött 10-12,5 meter. 4 Genomförande Den 2:e och 3:e februari genomfördes provtagning av jord respektive porgas, se provpunkternas placering i Bilaga 1. Provtagningen utfördes enligt upprättad provtagningsplan (Bilaga 2) med undantag för provpunkt SW1604 som flyttades ca 10 meter åt nordost då ursprunglig placering sammanföll med en berghäll. Provpunkten flyttades inom område för den tidigare bilverkstaden, på ej hårdgjord yta. Placeringen anpassades även så att den ej sammanföll med uppmärkt ledning. Av samma anledning 5(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

8 repo001.docx flyttades den planerade progasmätningen i provpunkt SW1604 till provpunkt SW1605. Samtliga punkter sattes ut den 1:e februari av personal från Hallstahammar kommun med fälttekniker från Sweco närvarade. 4.1 Jord och rivningsrester Den 2:e februari genomfördes jordprovtagning i totalt 10 provgropar inom aktuellt område (se Bilaga 1). Prov uttogs ungefär varje halvmeter i djupled ner till vad som i fält bedömdes som naturligt avsatt mark. I provgrop SW1601 och SW1603 gjordes en extra indelning i djupled med anledning av jordlagerföljdens beskaffenhet på 0-0,3 och 0,3-0,5 meters djup. Fyllningens mäktighet varierade över området men uppgick till ca 0,5 meter i områdets norra del och till ca 1 meter i områdets södra del. Provdjupet var som mest 2 meter. Vid provgrop SW1608 grävdes ett 0,5 m djupt dike från provpunkten rakt väster ut, genom läget för den tidigare radhusbyggnaden (se Bilaga 1). Detta gjordes för att undersöka om mängden rivningsmassor ökar in emot byggnaden. Diket var cirka 10 meter långt (se Figur 8 i Bilaga 4). Där rivningsmassor påträffades uttogs även vissa materialprov. Dessa utgjordes av asfalt, betong, isoleringsmaterial och vad som i fält bedömdes vara takpapp (se Bilaga 4). Berg påträffades i 2 provgropar i områdets norra del, i SW1605 på 1,8 meters djup och i SW1604 på 0,5 meters djup. Uttagna jordprov placerades i diffusionstät plastpåse och förvarades svalt och mörkt inför transport till Eurofins laboratorium för analys med avseende på metaller, PCB, PAH och asbest. Totalt skickades 23 jordprover och 6 materialprov in för laboratorieanalys. Fullständigt fältprotokoll med jordlagerföljd, lukt- och synintryck och specifikation på vilka prover som skickade in för analys finns dokumenterade i Bilaga Porgas Provtagning av porgas genomfördes i två provpunkter, i PG 1606 (ca 2,5 meter väster om grävd provgrop SW1606) och i PG 1605 (ca 4 meter sydost om grävd provgrop SW1605), se Bilaga 1. Provpunkterna placerades i närheten till läget för den f.d. bilverkstaden (PG 1605), där hantering av trikloreten/trikloretylen tidigare kan ha skett, samt öster ut i den riktning berget sluttar (PG 1606). Enligt provtagningsplan skulle progas provtas vid provpunkt SW1604 men då denna punkt ursprungligen var placerad på en berghäll valdes prov att tas vid provgrop SW1605 istället. I PG 1606 fördes provtagningssonden ner ca 80 cm under markytan. I PG 1605 skrapades översta dm av jorden bort för att komma ner under tjälen. Provtagningssonden fördes sedan ner 70 cm i otjälad mark varpå bortskrapad jord återfördes. I båda fallen drevs sonden ned med hjälp utav skopa på grävmaskinen. 6(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

9 repo001.docx Provtagning av porgasen skedde den 3:e februari. Till rören kopplades en slang som i sin tur kopplades till 2 Dräger kolrör, A och B, och vidare till en luftpump. I provpunkt PG 1605 gick pumpen 247 minuter och i PG 1606 i 248 minuter. Direkt efter avslutad mätning förslöts båda ändarna på kolrören med medföljande plastlock. Kolrören märktes med provpunktsid och A respektive B efter deras relativa placering till provtagningssonden. Kolrören placerades sedan i en plastburk med lock märkt med provpunktsid och skickades för analys till Eurofins Pegasuslab AB. 5 Bedömningsgrunder För bedömning av uppmätta halter i jord används Naturvårdsverkets generella riktvärden för förorenad mark avseende känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (Naturvårdsverkets Rapport 5976). Då aktuella fastigheter är planerade att bebyggas med bostäder klassas de, enligt Naturvårdsverkets terminologi, som ett KM-område; känslig markanvändning. För bedömning av stenkolstjära i asfalt analyseras PAH-16. Asfalt bedöms inte innehålla stenkolstjära då PAH-16 påvisar halter under 70 mg/kg (Trafikverkets publikation 2004:90). Det saknas svenska riktvärden för klorerade lösningsmedel i porluft. Uppmätta halterna har därför jämförts med arbetsmiljöverkets nivågränsvärde (NGV) och korttidsvärde (KTV) enligt AFS 2015:7. NGV anger högsta godtagbara genomsnittshalt under en arbetsdag (normalt 8 timmar) och KTV är ett medelvärde för exponering under 15 minuter. Dessa gränsvärden är framtagna av Arbetsskyddsstyrelsen av arbetsmiljöskäl i industrier där man hanterar aktuella kemikalier, och dessa gränsvärden är därför inte helt relevanta vid en jämförelse med uppmätta halter i porluften. Även kroniskt lågriskvärde (RfC) och cancerogent lågriskvärde (Riskinh) hämtade från Naturvårdsverkets rapport 5976 har använts vid jämförelsen med uppmätta halter i porluften. Både det hygieniska gränsvärdet och lågriskvärdet gäller för inandningsluft. 6 Resultat 6.1 Jord Totalt har 10 provgropar undersökts från vilka totalt 23 jordprov har skickat in för analys. I 6 provgropar påträffades rivningsrester och 4 provgropar bedömdes bestå av naturlig jord med undantag för fyllning i det allra översta skiktet. I endast tre av totalt 23 analyserade jordprov påträffades metallhalter över naturvårdsverkets generella riktvärden. I SW1606 och SW1609 uppmättes halterna av kobolt över KM och i SW1608 uppmättes halterna av zink över MKM. I SW1608 och SW1609 påträffades dessa halter på jorddjupet 0-0,5 m under befintlig markyta, och i SW1606 på 0,5-1 meter under befintlig markyta, se Tabell 1. Undantaget den förhöjda kobolthalten i provpunkt SW1606 har påträffade föroreningar kunnat begränsas i djupled av underliggande analyserade jordprov. 7(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

10 repo001.docx I resterande provgropar påträffades inga halter av metaller eller PCB över riktvärdet för KM. Tabell 1: Uppmätta metallhalter i analyserade jordprov från provpunkterna SW1606, SW1608 och SW1609. Prov SW1606 SW1608 SW1609 Provdjup 0, ,5 0-0,5 KM MKM Torrsubstans (%) 69 80,5 74,8 Arsenik As 7,3 < 2,3 5, Barium Ba Bly Pb Kadmium Cd 0,22 < 0,20 < 0,20 0,8 12 Kobolt Co Koppar Cu Krom Cr Kvicksilver Hg 0,015 0,013 < 0,013 0,25 2,5 Nickel Ni Vanadin V Zink Zn Enhet: mg/kg Ts 6.2 Materialprov Totalt skickades 6 materialprov in för laboratorieanalys; 3 asfaltsprov, 1 prov benämnt takpapp samt 2 prov av isoleringsmaterial. Asfalten och takpappen skickades för analys med avseende på PAH och isoleringsmaterialet för analys med avseende på asbest. Analysen av asfalt påvisar halter av PAH M och PAH H i provet från provpunkt SW1608, men summan av PAH 16 är dock lägre än gränsen för klassningen av stenkolstjära (se Tabell 2). I takpappen från SW1609 påträffades inga PAH över laboratoriets detektionsgräns. Tabell 2. Resultat för analys med avseende på PAH i asfalt. Prov SW1609 SW1608 SW1610 Provtyp Asfalt Asfalt Asfalt Stenkolstjärhaltig asfalt Provdjup (m) 1 0-0,5 0,25 Summa total PAH 16 1,7 46 1,2 < 70 Enhet: mg/kg Ts Ingen asbest påvisades i de 2 prov av isoleringsmaterial som skickades för analys. 8(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

11 repo001.docx Porgas Analyserad porgas i två provpunkter påvisar halter av ämnena trikloretylen och tetrakloretylen över laboratoriets detektionsgräns i provpunkt PG I provpunkt PG 1606 detekterades inga halter över laboratoriets detektionsgräns, se Tabell 3. Tabell 3. Redovisning av uppmätta halter klorerade alifater och dess nerbrytningsprodukter i porluften i provpunkt PG 1605 och PG 1606, i jämförelse med tillgängliga riktvärden. Se kapitel 5 för förklaring. NV 5976 AFS 2015:7 RfC Risk inh NGV KTV Prov PG 1605 PG Trikloretylen 0,0062 <0, , Tetrakloretylen 0,00043 <0, , Vinylklorid <0,00016 <0, ,5 13 Enhet: mg/m³ 7 Bedömning av föroreningssituation I endast tre av totalt tio undersökta provgropar uppmättes föroreningshalter överskridande riktvärdet för KM eller MKM. Naturvårdsverket har tagit fram riktvärden för olika exponeringsvägar för varje ämne och därefter tillämpat det lägsta värdet som generellt riktvärde för förorenade områden för respektive markanvändning (känslig markanvändning KM, eller mindre känslig markanvändning - MKM). De fyra olika riktvärdena avser skydd för människors hälsa, samt skydd av grundvatten, recipient och markmiljö. I Tabell 4 nedan redovisas en sammanställning av Naturvårdsverkets riktvärden för de två ämnen i jord (kobolt och zink) som överskrider de generella riktvärdena, i tabellen benämnt sammanvägt riktvärde, för KM vid undersökningsområdet. Tabell 4. Sammanställning av generella riktvärden för KM i jord i mg/kg TS (NV 2009, rev 2016) för ämnen som överskrider detta riktvärde vid aktuellt undersökningsområde inom fastigheten Tuna 19:2. Fet stil anger det styrande värdet för det sammanvägda generella riktvärdet för KM. Ämne Kobolt Zink Intag av växter Skydd av grundvatten Skydd av ytvatten Skydd av markmiljö Sammanvägt riktvärde KM Det sammanvägda riktvärdet för kobolt i ett KM scenario styrs av intag av växter medan det sammanvägda riktvärdet för zink styrs av skydd av markmiljö. 9(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

12 repo001.docx Förhöjda halter av zink och kobolt är med stor sannolikhet kopplade till påträffade rivningsmassor i fyllnadsmaterialet. Resultatet från denna undersökning indikerar att mäktigheten på rivningsmaterialet ökar söder ut. Låga halter klorerade lösningsmedel har även påträffats i porgasen vid denna undersökning. 8 Slutsats och rekommendation Syftet med den kompletterande miljötekniska markundersökningen har varit att avgränsa påträffad arsenikhalt, undersöka eventuell förekomst av PCB och asbest i rivningsmassor från tidigare rivna radhus, samt utföra mätningar av porgas för att undersöka eventuell förekomst av klorerade lösningsmedel vid den f.d. bilverkstaden. Analysresultaten från utförd miljöteknisk markundersökning påvisade inga förhöjda halter av arsenik eller vanadin i någon av de provgropar där provtagning skett i syfte att avgränsa tidigare påträffad förhöjda halter. Föroreningen bedöms därför begränsad till område enligt markerad yta i Bilaga 1. De förhöjda halterna bedöms vara kopplade till rivningsmassor som förekommer på ett djup mellan 0-1 meter. Marken norr om Bondegatan, vid provpunkt SW1601 och SW1602 bedöms vara fri från rivningsmassor. Kobolt har påträffats i halter över KM i provpunkt SW1606 och SW1609 och zink i halter över MKM i provpunkt SW1608. I två av punkterna har påträffad halt kunnat avgränsas i djupled och bedöms sammanfalla med massor som innehåller rivningsrester. I provpunkt SW1606 har dock ingen analys på underliggande material utförts. Ingen asbest eller PCB har kunnat påvisas i analyserade jord- och/eller materialprover. Förhöjda halter av zink utgör främst en risk för markmiljön medans kobolt utgör en risk för människors hälsa genom intag av växter. Området ska bebyggas med villatomter i norr och radhus i söder och odling inom både områdena kan vara aktuellt och påträffade föroreningshalter kan därför utgöra en risk dels för människors hälsa men även för markmiljön. Förhöjda halter bedöms, utifrån synintryck i fält, främst vara kopplade till förekomsten av rivningsrester. Sweco rekommenderar därför att jordmassor innehållande rivningsrester avlägsnas från området innan exploatering, och att massorna ska hanteras på ett miljöriktigt sätt. Utförd analys av porgas intill läget för den f.d. bilverkstaden påvisade halter av trikloretylen och tetrakloretylen över laboratoriets detektionsgräns i en av mätpunkterna. Det saknas svenska riktvärden för uppmätta halter i porgasen och halterna får istället jämföras med kroniskt lågriskvärde (RfC) och cancerogent lågriskvärde (Riskinh) som gäller för inomhusluft. Resultaten att klorerade lösningsmedel i porluften påvisar halter under både det hygieniska gränsvärdet och lågriskvärdet gäller för inandningsluft. Genomförd jord- och porgasundersökning är utförd som stickprov och riktad till där förorening misstänkts kunna finnas. Det kan inte uteslutas att förorenad jord kan påträffas på andra platser när jord friläggs. 10(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

13 repo001.docx Den som äger eller brukar en fastighet och upptäcker en förorening är skyldig att underrätta tillsynsmyndigheten om föroreningen kan medföra skada eller olägenhet för människors hälsa och/eller miljön (miljöbalken 10 kap 11 ). Schakt i förorenad mark är anmälningspliktig. Anmälan bör lämnas in till den lokala tillsynsmyndigheten i god tid innan eventuellt schaktarbete ska påbörjas. Vid schaktarbeten inom området ska personal på plats informeras om förekomsten av markföroreningar och vilka säkerhetsåtgärder som gäller för den kända föroreningen. Återanvändning av överskottsmassor inom eller utanför fastigheten ska anmälas enligt Naturvårdsverkets föreskrifter om Återanvändning av avfall i anläggningsändamål. 11(11) RAPPORT KV FASANEN BC \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\170306\rapport kv fasanen docx

14 1 SW SW1604 SW SW1602 SW SW1605 PG SW1607 Referensprov PG1606 SW1606 SW1608 SW1609 SW1610 Lantmäteriet, Geodatasamverkan BILAGA 1 Kompletterande miljöteknisk markundersökning Kv Fasanen, Hallstahammar TECKENFÖRKLARING Planerade provgropar + laboratorieanalyser Dike Porluft Berghäll Jord Provpunkt för porgas Ungefärligt läge för tidigare provpunkter Avgränsning förorening Ungefärligt läge tidigare byggnader Radhus Bilverkstad Växel: Fax: Fax UPPDRAGSANSVARIG KONSTR ORT DATUM Katarina Berg Linköping SKALA FORMAT 1: Sofia Sjögren REV A m

15 PROVTAGNINGSPLAN HALLSTAHAMMAR KOMMUN Kv Fasanen UPPDRAGSNUMMER KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING INOM KV FASANEN, HALLSTAHAMMAR VÄSTERÅS VATTEN OCH MILJÖ KATARINA BERG SWECO ENVIRONMENT LOUISE JEMANDER repo001.docx

16

17 Innehållsförteckning 1 Inledning Syfte Organisation 2 2 Områdesbeskrivning Historik 3 3 Geologi hydrogeologi 4 4 Planering och genomförande Jord Porgas Analyser Inmätning 7 5 Redovisning 7 Bilaga 1 - Provpunktsritning 1(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

18 1 Inledning Del av fastigheten Tuna 1:92 i Hallstahammars tätort har bedömts som lämplig mark för ny bostadsbebyggelse och en ny detaljplan för området är under framtagande. Länsstyrelsen har dock ställt krav på att en miljöteknisk markundersökning ska genomföras inom de delar av området där en bilmekanisk verkstad tidigare har legat. Hallstahammars kommun genomförde därför en miljöteknisk markundersökning i området för den tidigare bilverkstaden. Undersökningen påvisade halter av arsenik och vanadin i en provpunkt över jämförbart riktvärde för känslig markanvändning (KM), se Miljöteknisk markprovtagning DP, del av Hallstahammar kv. Fasanen Hallstahammars kommun, oktober 2016, samt Swecos sammanställning av resultat och rekommendationer (Sweco, 2016). Provpunkten var lokaliserad vid de numera rivna radhus som legat på platsen. Baserat på resultaten från genomförd markundersökning har Hallstahammars kommun gett Sweco i uppdrag att utföra en kompletterande miljöteknisk markundersökning vid de radhus som tidigare legat på platsen. 1.1 Syfte Syftet med den kompletterande miljötekniska markundersökningen är att avgränsa påträffad arsenikhalt, undersöka eventuell förekomst av PCB och asbest i rivningsmassor från tidigare rivna radhus, samt utföra mätningar av porgas för att undersöka eventuell förekomst av klorerade lösningsmedel vid den f.d. bilverkstaden. 1.2 Organisation Uppdragsorganisationen presenteras nedan: Uppdragsledare och kvalitetsgranskare Handläggare Miljö Miljötekniker i fält Grävmaskinist Inmätning Katarina Berg Louise Jemander Cecilia Bayard Hallstahammars kommun Hallstahammars kommun 2 Områdesbeskrivning Aktuellt undersökningsområde inom fastigheten Tuna 1:92 ligger relativt centralt beläget i Hallstahammars tätort (se röd markering i Figur 1). Området utgörs i huvudsak av åkermark och omges av villor, serviceboende i väster, och en förskola i norr. Omfattningen av undersökningsområdet är cirka 60 x 100 m. 2(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

19 Figur 1. Aktuellt undersökningsområde inom fastigheten Tuna 1:92 är ungefärligt markerad med röd rektangel. Lantmäteriet Geodatasamverkan, Hallstahammars kommun. 2.1 Historik Enligt utförd historisk inventering har aktuellt undersökningsområde ursprungligen utgjorts av åkermark. Under 1950-talet bedrevs dock en bilmekaniskverkstad inom området (Figur 2). F.d. bilverkstad Nuvarande byggnad. Figur 2. Läge för den f.d. bilverkstaden I förhållande till nuvarande byggnad. Utbredningen på aktuellt undersökningsområde ungefärligt markerat med röd rektangel. 3(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

20 Efter att bilverkstaden hade avvecklats bebyggdes området söder om Bondegatan med flerbostadshus (Figur 3). Dessa hus revs dock år 2008 och i samband med rivning schaktades rivningsmassor bort och marken runt omkring byggnaderna grävdes upp och blandades om. Omfattningen av schaktning i jordmassor och eventuell tillförsel av massor från andra platser är oklar. Rivningsmassor, som egentligen skulle ha avyttrats från området, påträffades vid föregående miljötekniska markundersökning och det är oklart hur mycket rivningsrester som kvarstår i marken. Idag består aktuellt undersökningsområde av högt vildvuxet gräs och ett hus som tillhör kommunen. Ungefärligt läge för nuvarande byggnad. Figur 3 Bild över de numera rivna radhusen i förhållande till den nuvarande byggnaden (ungefärligt markerad med röd rektangel). 3 Geologi hydrogeologi Enligt en geoteknisk undersökning som genomfördes 1951 beskrivs undersökningsområdet ligga i en bred dalgång som är utskulpterad i berggrunden och utfylld med moränavlagringar och sediment. Markytan är därmed relativt jämn och lutar mycket svags mot dalens mitt. Aktuellt undersökningsområde ligger i ena kanten av den breda dalgången och området täcks ytligt av morän samt lera. Djupet till fastberg variera inom aktuellt undersökningsområde mellan 0-2,5 meter under markytan. 4(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

21 Figur 4. Utklipp från geoteknisk karta över aktuellt område i Tuna i Hallstahammar (21/ ). Grön färg betyder morän, ljus gult betyder att djupet till fastberg är 0-2,5 meter, mörk gult 2,5-5 meter, orange 5-7,5 meter, brunt 7,5-10 meter och rött 10-12,5 meter. 4 Planering och genomförande Den kompletterande miljötekniska markundersökningen kommer att genomföras som en provgropsgrävning under v.4 med hjälp av en grävmaskin. Om tjälen vid provtagningstillfället är för djup kan provtagningen behöva senareläggas. All provtagning kommer utföras med standardnivå enligt SGF:s Fälthandbok för undersökning av förorenade områden (SGF 2013). 5(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

22 4.1 Jord Totalt planeras 10 provgropar att grävas inom området (se planskiss i Bilaga 1). Provgroparna har placerats runt den provgrop där halter av arsenik och vanadin över KM påträffats, ytterligare provgropar har placerats i läget för de f.d. radhusen med syfte att undersöka förekomst av asbest och PCB från rivningsmassor. Innan fältarbetet påbörjas genomförs utsättning av ledningar. I de fall ledningar sammanfaller med placeringen av planerade provgropar kommer punkternas placering att förflyttas 2-3 m vinkelrätt mot ledningen. Provgroparna kommer att grävas ner till och med en halvmeter i naturlig jord. Jordprov uttas i nivåer; 0-0,5 m, 0,5-1 m osv med hänsyn till tydliga skikt av byggnadsmaterial som kan vara kopplad till föroreningshalter i jord. Naturlig jord och fyllnadsmaterial blandas ej. Om det finns flera skikt av fyllnadsmaterial inom ett halvmetersintervall prioriteras uttag av prov från det skikt som har störst mäktighet, d.v.s. det skikt som utgör större delen av halvmetersintervallet. Ett undantag till denna regel tillämpas om det tunnare skiktet inom halvmetersintervallet visar tecken på förorening (oljelukt, missfärgning, m.m.). Då tas ett extra prov av detta skikt. Det avvikande skiktet noteras och beskrivs avseende färg, lukt, m.m. Jordlagerföljd, lukt- och synintryck dokumenteras i fält. Uttagna jordproverna placeras i diffusionstäta provtagningspåsar alternativt i från laboratoriet speciellt levererade glasburkar och etiketteras. Efter provtagning förvaras jordprov kylda innan levereras till ett ackrediterat laboratorium. Observationer i fält avgör vilka prover som skickas för analys på laboratorium. Provtagningspunkter och viktiga iakttagelser i undersökningarna i fält dokumenteras genom foton och fältanteckningar. Samtliga uttagna jordprover sparas för eventuella kompletterande analyser tills det att projektet är avslutat. 4.2 Porgas För att undersöka förekomst av lösningsmedel från den f.d. bilverkstaden planeras porgasmätning att utföras i två punkter (se planskiss i Bilaga 1). Klorerade lösningsmedel är tyngre än vatten och återfinns ofta på större djup vid tätare jordarter eller bergytans överkant. Enligt tidigare utförd geoteknisk markundersökning är det djupare till berg ost-sydost om läget för den f.d. bilverkstaden. Mätpunkterna för porgas kommer därför dels att placeras intill ungefärligt läge för den f.d. bilverkstaden, samt dels mer österut i bergets lutning. Vid temperaturer under 5 minusgrader får mätningen av porgas senareläggas till varmare temperaturer. Provtagningen av porgas utförs genom att provtagningssonder av stål slås ner för hand, eller med slagborrhammare, ca 1 meter under markytan. Till rören kopplas en slang som kopplas till Dräger kolrör som i sin tur kopplas till en luftpump. en pump. Därefter utförs en 6(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

23 aktiv pumpning under minst 200 minuter. Kolrören kommer därefter att skickas på laboratorieanalys. 4.3 Analyser Analyser på laboratorium kommer att utföras av Eurofins, vilka är ackrediterade (SWEDAC) för miljöanalyser. Som ett första steg planeras ca 2 jordprov per provgrop att analyseras på laboratoriet (ca 28 jordprov). De jordprov som skickas in för analys väljs ut baserat på observationer i fält. Uttagna jordprov analyseras på metaller (inkl kvicksilver) samt, för de provgropar där rivningsrester påträffas, på asbest och PCB. Totalt bedöms 20 jordprov analyseras på metaller och 10 jordprov på PCB och asbest. Två analyser på porgas kommer att genomföras av kolrör med avseende på klorerade alifater och dess nedbrytningsprodukter (vinylklorid). 4.4 Inmätning Provgropar kommer mätas in i x-, y- och z-led och redovisas digitalt enligt SWEREF , höjdsystem RH2000. Hallstahammars kommun bistår med inmätning av provtagningspunkter som utförs med totalstation/gps. 5 Redovisning Resultatet av provtagningen sammanfattas i en rapport, vilken omfattar presentation av resultat, förenklad riskbedömning samt rekommendationer. 7(7) repo001.docx PROVTAGNINGSPLAN KV FASANEN JL \\sefsvst0001\projekt\1186\ _kv_fasanen\000_kv_fasanen\19 original\rev provtagningsplan \provtagningsplan kv fasanen docx

24 Bilaga 3. Fältanteckningar och analyser Uppdrag Uppdragsledare Datum Kv Fasanen Katarina Berg Uppdragsnummer Upprättad av Cecilia Bayard Provpunkt Nivå Jordart Kommentar, lukt-/synintryck Analys SW ,3 FMu Brun-beige metaller 0,3-0,5 FSa Ljusbrun 0,5-1 FsigrSa Ljusbrun metaller 1-1,5 stgrsa Ljusbrun SW ,5 FleMu Mull övergår i lera metaller 0,5-1 Le Skiktig grå/brun metaller SW1603 0,1-0,3 FgrSa metaller 0,3-0,5 FLe Brungrå 0,5-1 Le Brun metaller SW ,5 FleSa Mycket sten. I övrigt brunt sandigt material. Berg på 0,5m. metaller SW ,5 FleGr Brun 0,5-1 FleGr Inslag av ljusbruna prickar (fin sand?) metaller 1-1,5 FgrsaLe Inslag av något trådigt gulbrunt material (isolering? trä?) mörk fläck med träbitar/bark. metaller, PCB, Asbest 1,5-2 grle Bergknalle vid 1,8m i mitten av gropen. Förmodat naturlig. En del sten i gropen. metaller, PCB, Asbest Såg gula plastbitar i massorna när gropen lades igen. Även bitar av glas, trä och kakel. PAH SW ,5 FsaGr Någon svart fläck. Ej lukt. Rivningsmassor, kablar, handske, tegel och betong. Platta 30X30 cm. PAH, metaller, PCB, Asbest 0,5-1 FLe ljus, grå. Inslag av tegel. Svarta stenar med porer (lättbetong? Vid ca 0,7m metaller, PCB, Asbest, 1-1,5 - Missförståd med maskinförare. Ej prov. 1,5-2 Le Blöt. Varvig brun/grå. Börjar på 1,3m. SW ,5 FlestGr kantiga stenar. Inslag av plastmaterial. metaller 0,5-1 FlesaGr Inslag av tegel, isoleringsmaterial. metaler, PCB, Asbest 1-1,5 FlesaGr Brunt. Stenar. 1,5-2 sagrsi metaller SW ,5 FleGr Brunt. Plaströr. Asfalt (Separat prov). metaller, PAH- asfalt 0,5-1 FgrLe Inslag av lättbetong (?) och betong (separat prov), isoleringsmaterial (separat prov) metaler, PCB, Asbest 1-1,5 Le grå m. bruna inslag. På 1m finns ett lager av vad som verkar vara lättbetong. Under detta lager verkar inte rivningsmassor förekomma metaller SW ,5 Fle metallplåt, kabelrester, gummiband. metaller, PCB, Asbest 0,5-1 FsaGr Inslag av trä, kabelskrot. Asfalt på 1m (separat prov). Takpapp (separat prov) metaler, PCB, Asbest, PAH- Takpapp 1-1,5 Le glacial, rosabrun/nougatfärgad. metaler SW ,5 FLe Lera, asfalt (separat prov), lättbetong, sand, tegel. metaller, PCB, Asbest 0,5-1 Le Naturlig, grå metaler PG 1605 PG 1606 Luftemperatur ca -1 C snöblandat regn. Jordspjut drevs ned mha. grävmaskin 70cm ned i otjälad mark ca 2,5m öster om SW1605. pumpad provtagning 247min 0,1 l/min. Jordspjut drevs ned mha. grävmaskin ca 80cm ned i marken ca 4m väster om SW1606. pumpad provtagning 248min 0,1 l/min (1) P:\1186\ _Kv_Fasanen\000_Kv_Fasanen\19 Original\Rapport 2017\Bilaga 3. Fältprotokoll och analyser

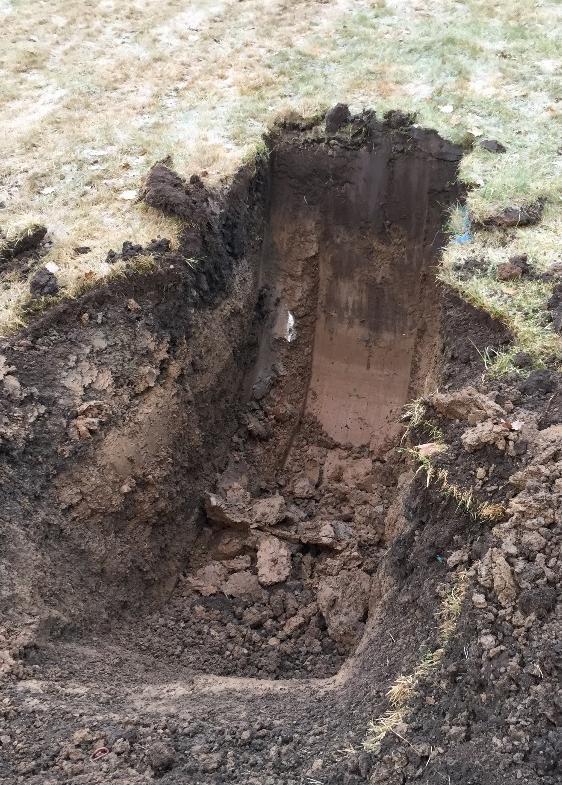

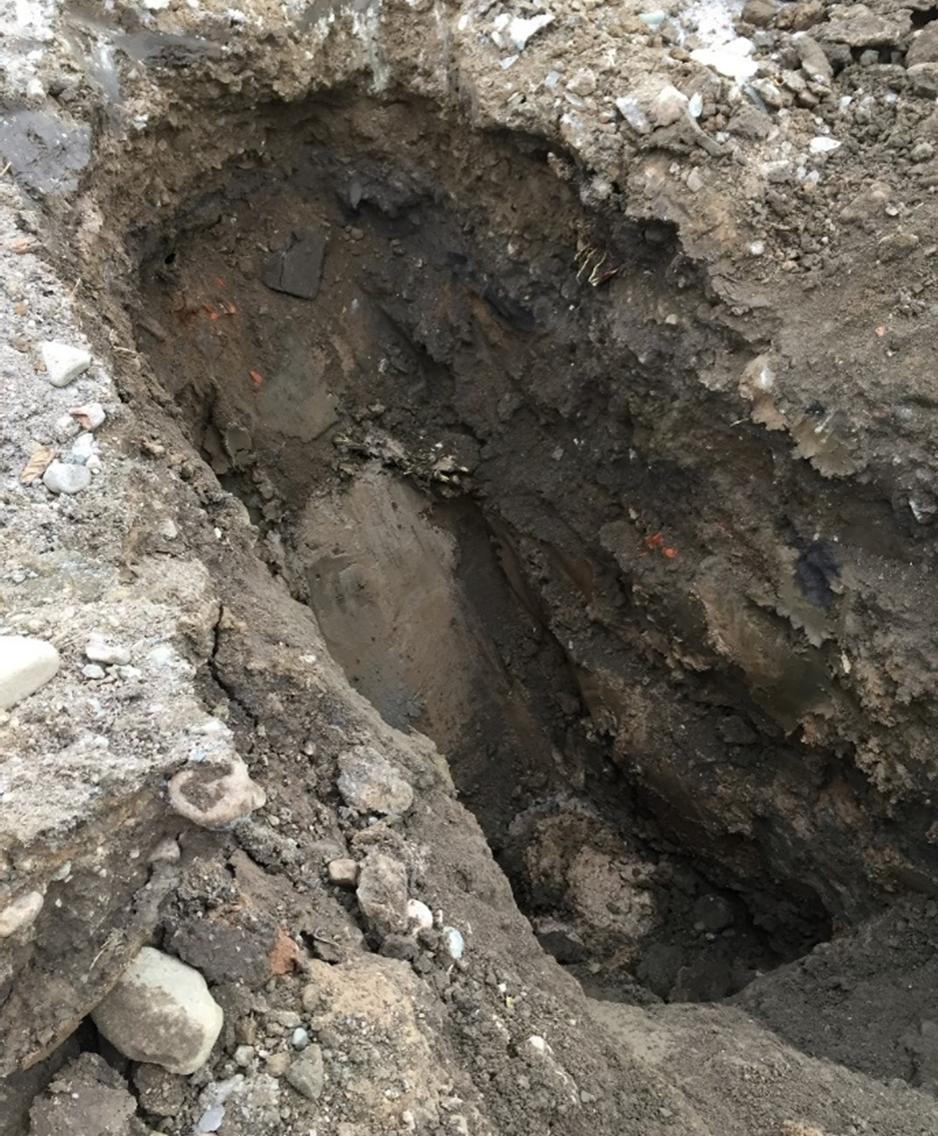

25 BILAGA 4. BILDDOKUMENTATION UPPDRAG Kv Fasanen UPPDRAGSNUMMER UPPDRAGSLEDARE Katarina Berg UPPRÄTTAD AV Cecilia Bayard DATUM Figur 1: Provgrop SW1602. Djup 1 meter. Figur 2: Provgrop SW1603: Djup 1 m. 1 (6) memo02.docx Sweco Environment AB BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

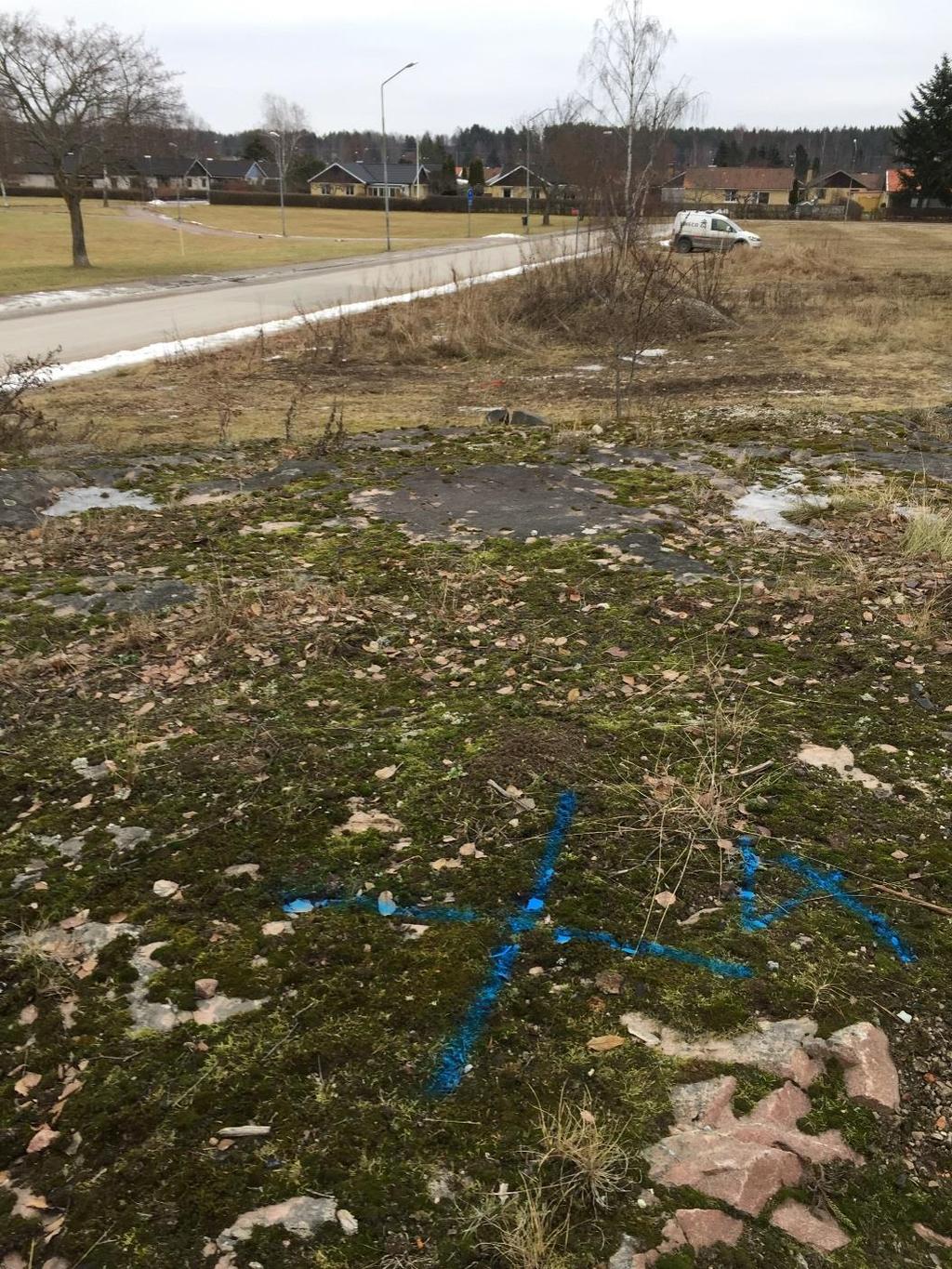

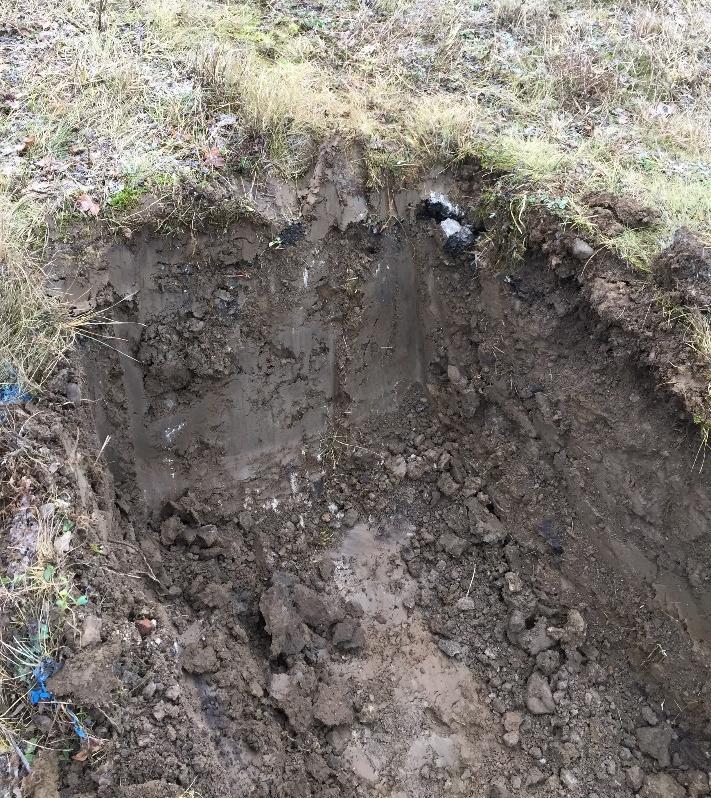

26 . Figur 3: SW1604 placering enligt provtagningsplanen markerad med blått kryss. Röd pil visar ny placering Figur 4: Provgrop SW1606. Djup 2 meter. 2 (6) memo02.docx BILAGA 4. BILDDOKUMENTATION BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

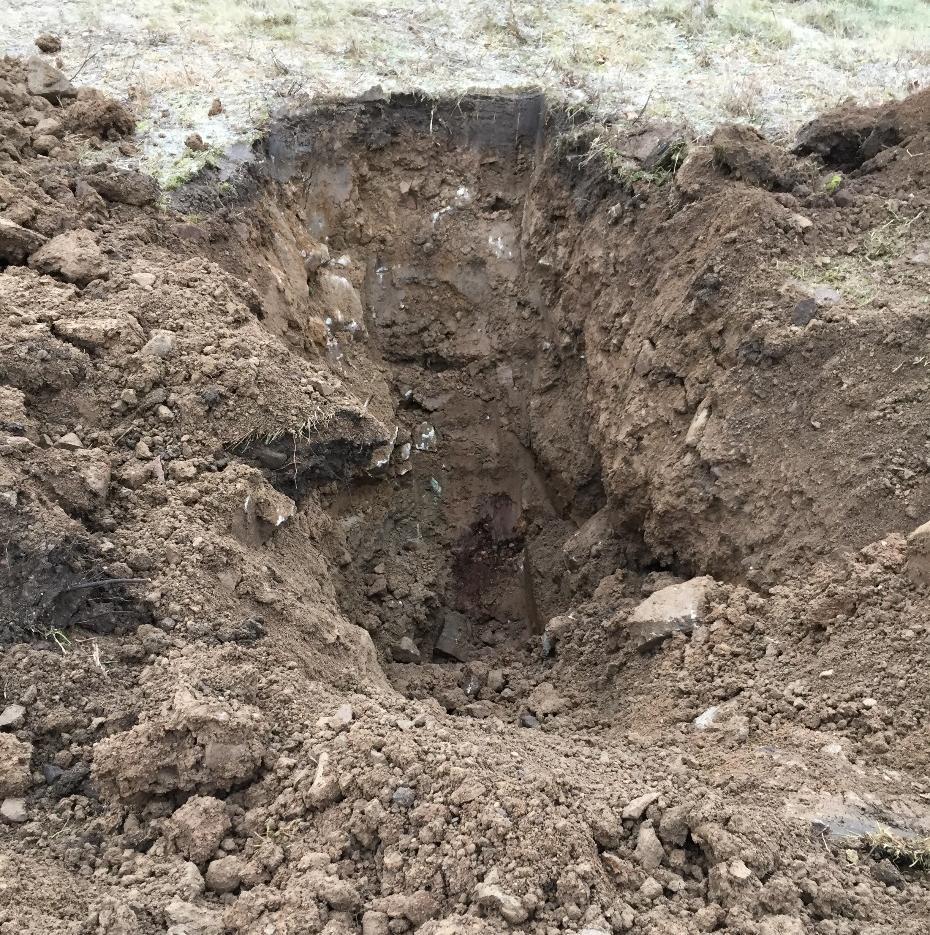

27 Figur 5: Provgrop SW1605, figur 6 visar innehåll i mörk fläck i schaktväggen. Djup 1,5 m. Figur 6: Träfiber från provgrop SW1605. Djup 1,5 m. 3 (6) memo02.docx BILAGA 4. BILDDOKUMENTATION BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

28 Figur 7: påbörjad provgrop SW1608 med provtagen asfalt synlig strax under makytan. Djup i bilden är 0,5 m. Figur 8: Grävt dike vid provgrop SW (6) memo02.docx BILAGA 4. BILDDOKUMENTATION BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

29 Figur 9: vad som i fält bedömts som lättbetong, denna från provpunkt SW1608. Figur 10. Takpapp från SW (6) memo02.docx BILAGA 4. BILDDOKUMENTATION BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

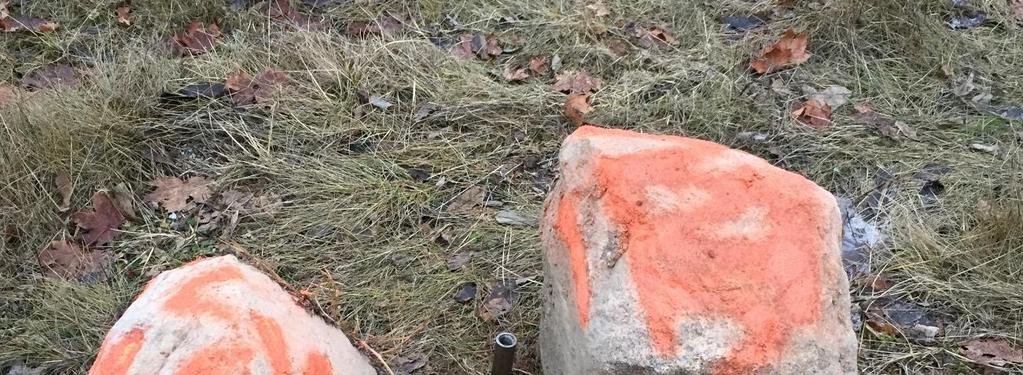

30 Figur 11: Porgasspets vid provgrop SW (6) memo02.docx BILAGA 4. BILDDOKUMENTATION BC p:\1186\ _kv_fasanen\000_kv_fasanen\19 original\rapport 2017\bilaga 4. bilddokumentation.docx

31 Bilaga 5. Sammanställning av analysresultat Uppdrag Uppdragsnummer Upprättad av Uppdragsledare Datum Kv Fasanen Cecilia Bayard Katarina Berg Jordprov Provpunkt SW1601 SW1601 SW1602 SW1602 SW1603 SW1603 SW1604 SW1605 SW1605 SW1605 SW1606 SW1606 SW1607 KM MKM provdjup 0-0,3 0, ,5 0,5-1 0,1-0,3 0, ,5 0, ,5 1, ,5 0, ,5 Torrsubstans (%) 81,9 91, ,6 93,3 81,5 89,7 81, ,6 91, ,6 Arsenik As < 2,2 < 2,0 < 2,4 2,3 < 2,0 3,9 < 2,1 2,7 < 2,5 < 2,2 3,5 7,3 < 2, Barium Ba , Bly Pb 23 6, Kadmium Cd < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,22 < 0,20 0,8 12 Kobolt Co 8,3 1,8 8,1 15 0, ,1 8, Koppar Cu 22 8, ,5 22 5, , Krom Cr 26 7, ,4 24 7, Kvicksilver Hg 0,012 < 0,010 0,014 < 0,012 < 0,010 0,012 < 0,011 0,012 < 0,013 < 0,011 < 0,010 0,015 < 0,010 0,25 2,5 Nickel Ni 16 3, ,8 21 3, ,6 38 6, Vanadin V , Zink Zn summa PCB (7st) < 0,0070 < 0,0070 < 0,0070 < 0,0070-0,008 0,2 Summa PAH L < 0, Summa PAH M < 0, ,5 20 Summa PAH H < 0, Prov SW1607 SW1607 SW1608 SW1608 SW1608 SW1609 SW1609 SW1609 SW1610 SW1610 KM MKM provdjup 0,5-1 1, ,5 0, ,5 0-0,5 0, ,5 0-0,5 0,5-1 Torrsubstans (%) 79,6 92,6 80,5 81,9 75,2 74,8 79,1 77,4 82,6 79,8 Arsenik As < 2,3 < 2,0 < 2,3 < 2,2 3,6 5,9 4,7 4,6 < 2,2 4, Barium Ba Bly Pb Kadmium Cd < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,8 12 Kobolt Co 5,1 2,9 9 6, , Koppar Cu 15 5, Krom Cr Kvicksilver Hg < 0,012 < 0,010 0,013 < 0,011 < 0,012 < 0,013 0,013 < 0,012 0,022 < 0,012 0,25 2,5 Nickel Ni 11 4, Vanadin V Zink Zn summa PCB (7st) < 0, < 0, < 0,0070 < 0,0070 < 0,0070-0,008 0,2 Summa PAH L Summa PAH M ,5 20 Summa PAH H Enhet mg/kg Ts (2) P:\1186\ _Kv_Fasanen\000_Kv_Fasanen\19 Original\Bilaga 5. Sammanställning av analysresultat

32 Materialprov Prov SW1609 SW1608 SW1610 SW1619 KM MKM Stenkolstjärhaltig Provtyp Asfalt Asfalt Asfalt Takpapp asfalt Provdjup (m) 1 0-0,5 0,25 1 Summa PAH L < 0,078 0,58 < 0,078 < 0, Summa PAH M 0, ,49 < 1,3 3,5 20 Summa PAH H 0, ,63 < 1, Summa total PAH16 1,7 46 1,2 < 70 Enhet mg/kg Ts Prov SW1608 SW1607 Provtyp isolering isolering Provdjup (m) 0,5-1 0,5-1 Asbest Ej påvisad Ej påvisad Porgas NV ) AFS 2015:7 2) RfC Risk inh NGV KTV Prov PG1605 PG Kloroform <0,0004 <0, ,1,1-Trikloretan <0,0004 <0, , Tetraklormetan <0,0004 <0, ,0061 Trikloretylen 0,0062 <0, , Tetrakloretylen 0,00043 <0, , Vinylklorid <0,00016 <0, ,5 13 1,1-Dikloreten <0,00016 <0, trans-1,2-dikloreten <0,00016 <0,00016 cis-1,2-dikloreten <0,00016 <0, ,1-Dikloretan <0,00016 <0, ,2-Dikloretan <0,00004 <0, , Kloretan** <1,2 <1,2 Enhet mg/m 3 : Nivågränsvärde, NGV Hygieniskt gränsvärde för exponering under en arbetsdag, normalt 8 timmar. Kottidsgränsvärde, KTVEtt rekommenderat värde som utgörs av ett tidsvägt medelvärde för exponering under en referensperiod av 15 minuter. RfC Referenskoncentration i luft RISK inh Riskbaserat acceptabelt dagligt oralt intag (genotoxiska carcinogena ämnen) Källor: 1) NV 5976 Rapport Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Tabell A3.4 2) AFS 2015:7 Arbetsmiljöverkets författningssamling (2015). Hygieniska gränsvärden (2) P:\1186\ _Kv_Fasanen\000_Kv_Fasanen\19 Original\Bilaga 5. Sammanställning av analysresultat

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW ,3 Provtagningsplats: Djup (m) Provtagare 0-0,3 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.9 % 5% SS-EN 12880:2000 Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 74 mg/kg Ts 20% SS / ICP-AES Bly Pb 23 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 22 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 16 mg/kg Ts 30% SS / ICP-AES Vanadin V 42 mg/kg Ts 35% SS / ICP-AES Zink Zn 74 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

34 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2icIÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1601 0,5-1 Provtagningsplats: Djup (m) Provtagare 0,5-1 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.8 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 17 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.8 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.4 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.5 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 3.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 11 mg/kg Ts 35% SS / ICP-AES Zink Zn 18 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

35 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2idRÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW ,5 Provtagningsplats: Djup (m) Provtagare 0-0,5 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 78.0 % 5% SS-EN 12880:2000 Arsenik As < 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 72 mg/kg Ts 20% SS / ICP-AES Bly Pb 20 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 28 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 22 mg/kg Ts 30% SS / ICP-AES Vanadin V 46 mg/kg Ts 35% SS / ICP-AES Zink Zn 84 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

36 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2ie[Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1602 0,5-1 Provtagningsplats: Djup (m) Provtagare 0,5-1 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.6 % 5% SS-EN 12880:2000 Arsenik As 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 61 mg/kg Ts 20% SS / ICP-AES Bly Pb 22 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 15 mg/kg Ts 30% SS / ICP-AES Koppar Cu 23 mg/kg Ts 30% SS / ICP-AES Krom Cr 30 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 20 mg/kg Ts 30% SS / ICP-AES Vanadin V 40 mg/kg Ts 35% SS / ICP-AES Zink Zn 83 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

37 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2ifdÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1603 0,1-0,3 Provtagningsplats: Djup (m) Provtagare 0,1-0,3 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.3 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 6.9 mg/kg Ts 20% SS / ICP-AES Bly Pb 18 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 0.66 mg/kg Ts 30% SS / ICP-AES Koppar Cu 1.5 mg/kg Ts 30% SS / ICP-AES Krom Cr 2.4 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 0.80 mg/kg Ts 30% SS / ICP-AES Vanadin V 5.3 mg/kg Ts 35% SS / ICP-AES Zink Zn 16 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

38 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2iiÃÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1603 0,5-1 Provtagningsplats: Djup (m) Provtagare 0,5-1 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.5 % 5% SS-EN 12880:2000 Arsenik As 3.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 79 mg/kg Ts 20% SS / ICP-AES Bly Pb 31 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 12 mg/kg Ts 30% SS / ICP-AES Koppar Cu 22 mg/kg Ts 30% SS / ICP-AES Krom Cr 24 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 21 mg/kg Ts 30% SS / ICP-AES Vanadin V 34 mg/kg Ts 35% SS / ICP-AES Zink Zn 79 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

39 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2igmÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW ,5 Provtagningsplats: Djup (m) Provtagare 0-0,5 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.7 % 5% SS-EN 12880:2000 Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 19 mg/kg Ts 20% SS / ICP-AES Bly Pb 15 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 5.8 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 3.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 25 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

40 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Ingenjör Bååths Gata VÄSTERÅS AR-17-SL EUSELI Í%R%^Â!2ihvÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1605 0,5-1 Provtagningsplats: Djup (m) Provtagare 0,5-1 Cecilia Bayard Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.2 % 5% SS-EN 12880:2000 Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 59 mg/kg Ts 20% SS / ICP-AES Bly Pb 24 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 35 mg/kg Ts 35% SS / ICP-AES Zink Zn 73 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Cecilia Bayard (cecilia.bayard@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1
