1 Rambergsvallen - Översiktlig miljöteknisk markundersökning SLUTRAPPORT

2 Innehållsförteckning 1 INLEDNING BAKGRUND SYFTE OCH AVGRÄNSNING GENOMFÖRANDE HISTORIA GENOMFÖRD MARKUNDERSÖKNING FÄLTARBETE JORDLAGERFÖLJD ANALYSER ORGANISATION Beställarens organisation Konsultens organisation Konsultens underentreprenörer RESULTAT SAMT RISKBEDÖMNING SLUTSATSER OCH REKOMMENDATIONER... 7 BILAGOR BILAGA 1 PLAN FÖR REDOVISNING AV PROVGROPARNAS UNGEFÄRLIGA LÄGE BILAGA 2 FÄLTPROTOKOLL BILAGA 3 ANALYSRESULTAT BILAGA 4 ANALYSPROTOKOLL Uppdragsnummer Uppdragsansvarig Kvalitetsgranskare Malin Angervall Anna Wahlqvist Beställare Kontaktperson hos beställare Startdatum s Stad Fastighetskontoret Christian Carlsson

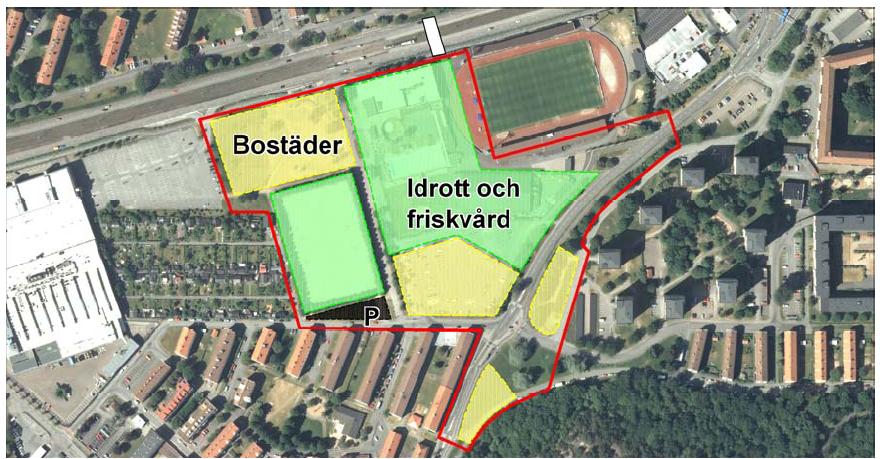

3 1 Inledning 1.1 Bakgrund s kommun arbetar med att ta fram en detaljplan för byggnation av bostäder och utveckling av idrottsområdet vid Rambergsvallen på Hisingen. Programområdet är indelat i tre etapper. Etapp 1 innebär ombyggnad av Rambergsvallens arena, i etapp 2 föreslås byggnation av ca 400 bostäder och idrotts- och friskvårdsverksamheter och etapp 3 är ett utredningsområde för bostäder och verksamheter, se bild 1 nedan. Bild 1. Ungefärlig lokalisering av planområdet ( samt programområdets indelning i etapper. (Program för Arena, bostäder m.m. vid Rambergsvallen - Samrådsredogörelse med inriktning för fortsatt arbete) 1.2 Syfte och avgränsning Hifab AB har på uppdrag av Fastighetskontoret i utfört en översiktlig miljöteknisk markundersökning av området för etapp 2 med syfte att klarlägga områdets status med avseende på förorenad mark. Då det finns ett antal befintliga anläggningar som kommer att finnas kvar har utredningens fokus legat på de delområden som i första hand är tänkta för bostäder: parken i nordväst (1), parkeringsytan (2) och grönområdena i sydost (3), se bild 2 nedan. Även den grusade fotbollsplanen (4) har enligt förfrågan undersökts för att få en bättre uppfattning om hela områdets föroreningsstatus.

4 Bild 2. Föreslagen markanvändning för etapp 2, numreringen visar de huvudsakliga delområdena för undersökningen. (Program för Arena, bostäder m.m. vid Rambergsvallen Samrådsredogörelse med inriktning för fortsatt arbete) 1.3 Genomförande Markundersökningen har genomförts enligt följande moment: 1.4 Startmöte och platsbesök Arkivsök Framtagande av provtagningsplan Fältarbete med fältanalyser Laboratorieanalyser av jordprover Sammanställning av samtliga resultat Rapportering Historia Delar av fastigheten tillhörde tidigare Föreningen Lundby Koloniträdgårdar, som bildades Totalytan för kolonilotterna var då ca 3 ha och utlottning av de 104 stycken, 240 kvadratmeter stora kolonilotterna skedde den 18 april År 1972 fick föreningen avstå cirka hälften av området till s Stad, för att lämna plats åt parkeringsplats och fotbollsplan i anslutning till Lundbybadet Genomförd markundersökning Fältarbete Provgropsgrävning utfördes med grävmaskin i maj På fastigheten grävdes tjugofem gropar ner till ca 0,7-1,5 m djup. Läge för provgroparna redovisas i bilaga 1. På grund av ledningar i marken fick placeringen av ett antal punkter justeras något i fält mot den ursprungliga provtagningsplanen. Hifab AB Tel vxl: Organisationsnr/F-skatt: Fastställd RJ

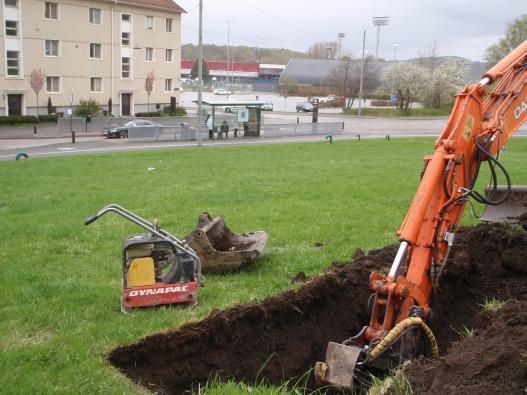

5 Jordprover togs ut varje 0,5 m (som samlingsprov) eller vid skiftande jordart/material. Materialet placerades i glasburkar eller i diffusionstäta plastpåsar. Samtliga jordprover analyserades med XRF-instrument för indikation av metallföroreningar. Fältobservationer och jordlagerföljder redovisas i fältprotokoll i bilaga Jordlagerföljd Jordlagerföljden i den nordvästra delen av fastigheten (område 1 på bild 2, PG1-PG8-1305) utgörs överst av ett ca 0,05-0,5 m tjockt lager av fyllnadsmassor bestående av sandig mulljord, ställvis med inslag av glas, plast, tegel, asfaltsrester, grus och lera. I princip hela denna delen av fastigheten är gräsbeklädd i ytan. Under den sandiga mulljorden påträffades ett ca 0,1-1,15 m tjockt lager av fyllnadsmassor bestående av grus och sand i olika fraktioner, ställvis med inslag av lera, sprängsten, asfalt, glas, porslin, metall, plast och tegel. Under fyllnadsmassorna påträffades ett lager av siltig lera med torrskorpekaraktär. I vissa av provgroparna bedömdes en del av leran vara fyllnadsmassor. I PG påträffades ett lager av sand under leran på 0,6 m djup under markytan. I övrigt nådde provgroparna på denna delen av fastigheten inte ner under leran. Se bild 3. Bild 3. Nordvästra delen av fastigheten. Den västra delen av fastigheten består främst av en grusplan omgiven av gräsbeklädd mark samt en asfalterad väg och hårdgjorda ytor. Jordlagerföljden utgörs här (område 4 på bild 2, PG9-PG ) överst av ett ca 0,1-0,3 m tjock lager av fyllnadsmassor bestående av sandig mulljord (förutom på själva grusplanen). Under den sandiga mulljorden påträffades ett ca 0,2-1,2 m tjockt lager av fyllnadsmassor bestående främst av grusig sand/sandmorän med ställvis förekomst av lera inblandad med sand och grus. Massorna har inslag av tegel, glas, porslin samt mulljord och växtrester. Från ca 1 m u my påträffades lera med torrskorpekaraktär som bedömdes som naturlig. Under grusplanen påträffades naturlig lera på ca 0,6 m djup under markytan. Grusplanen är uppbyggd av fyllnadsmassor bestående av grusig sand/sandmorän och saknar lerinslagen som påträffas i provgroparna runt om planen. Se bild 4. Bild 4. Västra delen av fastigheten.

6 Jordlagerföljden i den södra delen av fastigheten (område 3 på bild 2, PG17-PG ) utgörs överst av ett ca 0,1-0,5 m tjockt lager av fyllnadsmassor bestående av mulljord/lerig mulljord. Denna del av fastigheten består av gräsbeklädd mark samt asfalterade vägar och ytor. Under mulljorden påträffades fyllnadsmassor som bedömdes främst bestå av lera med inblandning av mulljord och sand samt tegel, glas, porslin, asfaltsbitar och plast. I östra delen av detta område påträffades naturlig lera på ca 1 m djup under markytan, men i västra delen återfanns fyllnadsmassorna hela vägen till provgroparnas botten på 1,5 m djup. Se bild 5. Bild 5. Södra delen av fastigheten. Den östra delen av fastigheten består främst av hårdgjorda ytor samt gräsytor. Jordlagerföljden utgörs här (PG21-PG ) överst av ett ca 0,1-0,2 m tjock lager mulljord. Under mulljorden påträffades fyllnadsmassor som bedömdes främst bestå av lera med inblandning av mulljord, sand och grus samt tegel, glas, asfalt och plast. I PG och PG påträffades naturlig lera på ca 1,2 respektive 0,7 m djup under markytan, men i PG återfanns fyllnadsmassorna hela vägen till provgropens botten på 1,5 m djup. Se bild 6. Bild 6. Östra delen av fastigheten. Den centrala delen av fastigheten (område 2 på bild 2, PG24-PG ) består av asfalterade ytor med enstaka små fläckar med gräsbeklädd mark. Under asfalten påträffades ett ca 0,5 m tjockt lager fyllnadsmassor i form av bärlager bestående av grusig sand. Under bärlagret påträffades ett ca 0,1 m tjockt lager av lera med tegel och trärester innan den naturliga leran påträffades på ca 0,7 m djup under markytan. Utanför asfaltsytan (PG ) påträffades ett ca 0,3 m tjockt lager fyllnadsmassor i form av stenig grusig sand under ett ca 0,1 m tjockt lager med mulljord. Ca 0,4 m under markytan påträffades naturlig siltig lera med sandskikt. Se bild 7.

7 Bild 7. Centrala delen av fastigheten. 2.3 Analyser Indikationer från fältmätningarna i kombination med fältobservationer har utgjort grund för urvalet av tjugo jordprover som analyserats på Eurofins laboratorium. Tolv av proverna (prov från PG , PG , PG och PG ) valdes ut för analys p.g.a. indikationer från XRF-mätningarna att tungmetallhalterna överskred Naturvårdsverkets riktvärden för känslig markanvändning (KM). De åtta resterande proverna (prov från PG , PG , PG och PG ) valdes ut p.g.a. sitt geografiska läge för att få största möjliga geografiska spridning på analysresultaten. Alla prover har analyserats med avseende på PAH:er (polyaromatiska kolväten) och tungmetaller. Asfalten inom fastigheten har enligt förfrågan på slumpvis utvalda punkter kontrollerats med asfaltsspray i fält. Inga misstankar om förekomst av tjärasfalt föreligger men då de hårdgjorda ytorna utgör en stor areal kan förekomst av tjärasfalt inte uteslutas. Endast i en av punkterna (PG ) har uppbruten asfalt kontrollerats, i övriga punkter är kontrollen endast utförd på asfaltsytan. 2.4 Organisation Christian Carlsson Malin Angervall Anna Wahlqvist Beställarens organisation Konsultens organisation Konsultens underentreprenörer Lövgrens Riv o Schakt AB Eurofins Sverige AB s Stad, Fastighetskontoret Uppdragsledare/handläggare/provtagare, Hifab AB Kvalitetsgranskare, Hifab AB Gräventreprenör Kemiska analyser

8 3 Resultat samt riskbedömning I femton av de tjugofem provtagningspunkterna överskrider analysresultaten från laboratoriet och/eller resultaten från XRF-mätningarna Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) eller mindre känslig markanvändning (MKM). Dessa resultat redovisas nedan i tabell 1. Se bilaga 3 för samtliga analysresultat. I bilaga 3 redovisas även samtliga uppmätta värden av metaller med XRF-instrument som medelvärden av två mätningar på varje prov. Samtliga analysprotokoll redovisas i bilaga 4. Analys med XRF-instrument med avseende på krom ger högre halter jämfört med laboratorieanalys p.g.a. att krom sitter mycket hårt bundet till partiklar. I laboratoriet analyseras endast den lakbara halten av metaller och även riktvärdena är baserade på den lakbara halten. Detta medför att den med XRF uppmätta kromhalten inte är direkt jämförbar med Naturvårdsverkets generella riktvärde för krom. Tabell 1. Resultat i mg/kgts från mätningar med XRF-instrument och kemiska laboratorieanalyser av jordprov med halter överskridande Naturvårdsverkets generella riktvärden för KM eller MKM. PROVPUNKT DJUP (M) PAH, SUMMA L PAH, SUMMA M PAH. SUMMA H AS XRF AS CR XRF CR HG PB KM , MKM , PG ,3-0,4 < 0,30 < 0,30 < 0, , PG ,3-1,0 < 0,30 < 0,30 0,38 2,4 <LOD , PG ,8-1,0 < 0,30 < 0,30 0,36 7,6 <LOD , PG ,1-1, PG ,5-1,0 < 0,30 1,4 5 4,6 <LOD , PG ,5-1,0 < 0,30 1,3 1,9 6,2 <LOD , PG ,5 < 0,30 1,2 1,6 5,1 <LOD , PG ,4 0, ,1 <LOD , PG ,5 <LOD PG ,5-1,0 < 0,30 1,3 1,4 5,7 <LOD , PG ,3 <LOD PG ,5-0,8 < 0,30 2,9 3 7, , PG ,3 <LOD PG ,3-1,0 <LOD PG ,0-1,5 0,41 4,2 4,8 6, , PG ,5 <LOD PG ,5-1,0 3, ,5 <LOD , PG ,5 <LOD PG ,5 0,35 3,4 4,2 6, , PG ,5-1 <LOD PG , PG ,5 < 0,30 0,92 1 4,6 <LOD , PG ,5 < 0,30 1,4 2,3 2,2 <LOD , Området ska planläggas som bostadsområde, varför det bedöms att det är Naturvårdsverkets generella riktvärden för KM som är relevanta här. Utförda analyser visar att det i de heterogena fyllnadsmassorna i större delen av fastigheten förekommer halter av polyaromatiska kolväten (PAH:er) som överskrider Naturvårdsverkets XRF PB ZN XRF ZN
