1 Miljöteknisk markundersökning TRIANGELSKOGEN, TALLDUNGEN OCH TRIANGELN SÖDRA, HELSINGBORG SLUTRAPPORT

2 UPPDRAG , Helsingborgs stad, Triangelskogen Titel på rapport: Triangelskogen, Talldungen och Triangeln Södra, Helsingborg Miljöteknisk markundersökning Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: Helsingborgs stad, Stadsbyggnadsförvaltningen Christine Boman Konsult: Handläggare: Kvalitetsgranskare: Tyréns AB Tomas Fällman Magnus Lindsjö Handläggare: Datum: Handlingen granskad av: Datum: Tyréns AB Fack Helsingborg Besök: Kungstorget 8 Tel: Säte: Stockholm Org.nr: (8)

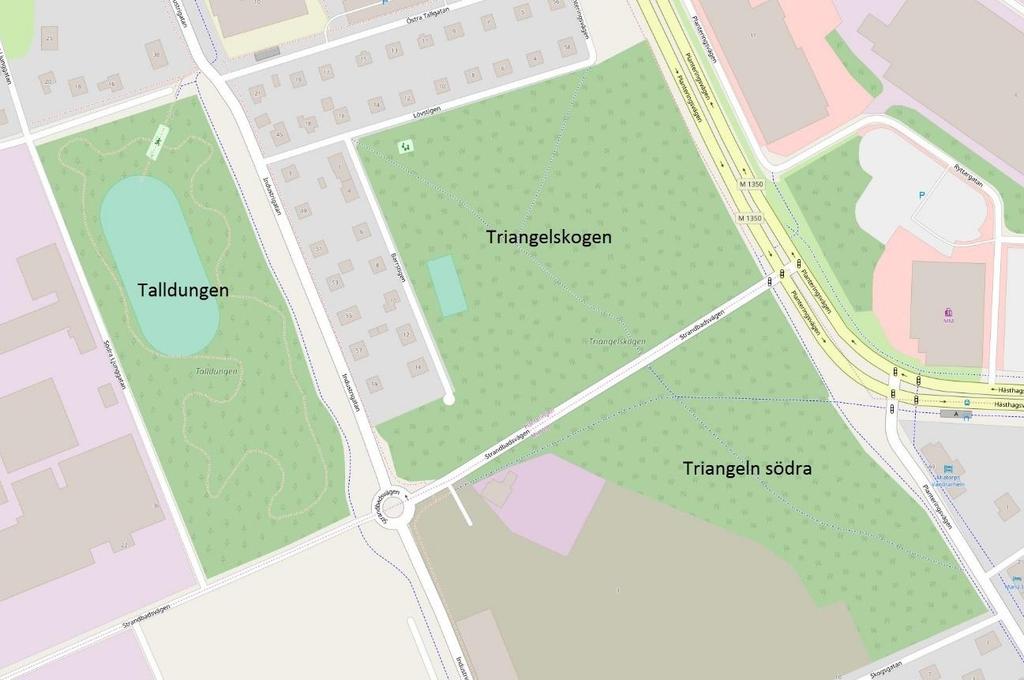

3 1 BAKGRUND OCH SYFTE Triangelskogen är ett naturområde inom stadsdelen Planteringen i södra Helsingborg. Området delas in i tre delområden; Triangelskogen, Talldungen och Triangeln Södra. Den totala ytan för de tre delområdena är ca 12,5 hektar. Inför anläggande av en ny lekplats i Triangelskogen lät Stadsbyggnadsförvaltningen i Helsingborgs stad genomföra en inledande miljöteknisk markundersökning inom platsen för den nya lekplatsen i december Då undersökningen visade på förhöjda halter av metaller och PAH i den ytliga matjorden genomfördes en utökad undersökning i februari 2018 med syfte att ytterligare utreda föroreningssituationen. Då även den utökade undersökningen visade på förhöjda halter av metaller och PAH beslöt Stadsbyggnadsförvaltningen att låta genomföra en miljöteknisk markundersökning av hela området med de tre delområdena Triangelskogen, Talldungen och Triangeln Södra. 2 OMRÅDESBESKRIVNING Området har utgjorts av naturområde sedan 1800-talet, då tallplanteringar anlades för att förhindra sandflykt. Det är inte sannolikt att någon omfattande miljöstörande verksamhet bedrivits på platsen. Områdets vegetation utgörs främst av tallskog. Som framgått av tidigare undersökningar utgörs marken av ett ca 0,2 m tjockt lager av humusjord som överlagrar finsand. Figur 1. De tre delområdena Triangelskogen, Talldungen och Triangeln Södra. Bildkälla: OpenStreetMap Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 3(8)

4 Området används som rekreationsområde av kringboende och genomkorsas av flera mindre stigar. Inom området finns såväl fotbollsplan och tennisbana som lekplats och vindskydd. Runt området finns både bostadsbebyggelse och industrimark. Norr om området samt mellan Talldungen och Triangelskogen ligger villabebyggelse. Väster om Triangeln södra ligger ett industriområde och söder om samma område ansluter villabebyggelse. Både öster och väster om hela det aktuella området ligger industriområden. Figur 2. Triangelskogen. Gångstig och del av befintlig lekplats i nordvästra hörnet. Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 4(8)

5 3 PROVTAGNING Provtagning inom de tre delområdena har baserats på provtagningsplan daterad , se bilaga 1-3. Provtagningen omfattar 28 provpunkter för Triangelskogen, 14 provpunkter för Talldungen och 13 provpunkter för Triangeln södra. För varje provpunkt tas 10 delprover ut från den ytliga matjorden (0-0,2 m djup) och slås samman till ett samlingsprov. Provtagning sker genom handgrävning med trädgårdsspade i plast. Punkterna namnges enligt följande system: Triangelskogen: TPG1-TPG28 Talldungen: VTPG1-VTPG14 (i resultaten benämns Talldungen som Västra tallskogen, därav förkortningen VT) Triangeln södra: TSPG1-TSPG13 4 FÄLTARBETEN OCH ANALYSER Provtagning i fält utfördes den 12:e, 17:e, 19:e samt 20:e april 2018 av Tyréns AB baserat på provtagningsplanen. I ursprunglig provtagningsplan omfattade provtagningen av Triangelskogen 27 punkter. Efter att punkterna TPG1-TPG5 kring den befintliga lekplatsen i Triangelskogen provtagits och analyserats beslöts att en extra provpunkt i anslutning till lekplatsen, punkt TPG28, skulle läggas till provtagningen. Provpunkternas position mättes in med GPS i koordinatsystem Sweref och höjdsystem RH Uttagna prov transporterades sedan till ALS ackrediterade laboratorium för analys av tungmetaller och PAH. Den extra punkten TGP28 analyserades med avseende på BTEX. 5 BEDÖMNINGSGRUNDER 5.1 BEDÖMNINGSGRUNDER FÖR JORD GENERELLA RIKTVÄRDEN Riktvärden är ett hjälpmedel för utvärdering av förorenade områden och indikerar föroreningsnivåer som inte innebär oacceptabla risker för människor och miljö. För markföroreningar har Naturvårdsverket tagit fram generella riktvärden för två typer av markanvändning, Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM), (Naturvårdsverket, 2009). Beroende på hur vissa utvalda skyddsobjekt beaktas kan riktvärden för KM eller MKM användas, se Tabell 1. Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 5(8)

6 Tabell 1. Kriterier för val av markanvändning för mark (Naturvårdsverket, 2009). Skyddsobjekt KM MKM Människor som vistas på området Heltidsvistelse Deltidsvistelse Markmiljön på området Skydd av markens ekologiska Begränsat skydd av markens funktion ekologiska funktion Grundvatten Grundvatten inom och intill Grundvatten 200 m området skyddas nedströms området skyddas Ytvatten Skydd av ytvatten, skydd av Skydd av ytvatten, skydd av vattenlevande, organismer vattenlevande, organismer 5.1 HALTNIVÅER FÖR MINDRE ÄN RINGA RISK Schaktmassor som uppstår som ett överskott och inte kan användas inom arbetsområdet är en form av avfall som ofta återanvänds och återvinns. Verksamhetsutövaren har ansvar för att användning av avfall inte skadar människor och miljö. Naturvårdsverket har tagit fram en vägledning för att underlätta återvinning av avfall i anläggningsarbeten (Naturvårdsverket, 2010). I vägledningen anges nivåer för mindre än ringa risk, (MRR) det vill säga halter av förorenade ämnen som bedöms medföra att risken är mindre än ringa vid återvinning av avfallet. MRR anger en nivå under vilken jordmassor kan användas fritt (d.v.s. utan anmälan till tillsynsmyndighet) inom andra områden, t.ex. om de uppstår som överskott i samband med schaktarbeten. För detta krävs att haltnivåerna inte överskrids, att det inte förekommer andra föroreningar som kan påverka risken än de ämnen som det finns angivna haltnivåer för samt att användningen inte sker i ett område där särskild hänsyn krävs, t.ex. vattenskyddsområden. Även om haltnivåerna underskrids, måste massorna även kontrolleras med avseende på lakning i enlighet med Naturvårdsverket (2010) innan fri återvinning kan bedömas. MRR ska t.ex. beaktas om man avser återanvända uppkomna överskottsmassor på en annan plats än där de uppkommit. 6 RESULTAT Resultaten av analyserna visar i enlighet med tidigare undersökningar på förhöjda halter av metaller och PAH:er i de tre delområdena. För sammanställning av analysresultat, se bilaga 4-6. De metaller som förekommer i förhöjda halter är arsenik, barium, koppar, kvicksilver och bly. PAH:er förekommer i förhöjda halter i fraktionerna PAH M och PAH H (PAH:er med medelhög och hög molekylvikt). Föroreningshalterna i proverna varierar stort mellan punkterna, och vissa punkter uppvisar inte några förhöjda halter. I andra punkter överskrids Naturvårdsverkets riktvärden för såväl känslig markanvändning (KM) som mindre känslig markanvändning (MKM). Både metaller och PAH:er förekommer i halter över riktvärdet för MKM. De påträffade föroreningarna är heterogent spridda över området utan någon tydlig koppling till en punktkälla, vilket tyder på att området påverkats av en diffus föroreningsspridning. Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 6(8)

7 Medianhalterna av flera ämnen är generellt något högre i delområdet Talldungen än i Triangelskogen och Triangeln södra. En tolkning av detta kan vara att den diffusa föroreningen skett genom atmosfärisk deposition med vinden från det hamn- och industriområde som ligger till väster om undersökningsområdena. I enlighet med detta framgår av Tabell 2 att andelen prover som överskrider riktvärdena för KM respektive MKM är likartade för Triangelskogen och Triangeln södra. Talldungen uppvisar en annan fördelning med högre andel prover som överskrider MKM och lägre andel som överskrider KM jämfört med de andra områdena. Tabell 2. Andel prover som överskrider Naturvårdsverkets riktvärden för känslig markanvändning (KM) respektive mindre känslig markanvändning (MKM) Triangelskogen * Talldungen Triangeln södra Totalt antal prover Andel prover som överskrider riktvärdet för känslig markanvändning (KM) Andel prover som överskrider riktvärdet för mindre känslig markanvändning (MKM) 59 % 43 % 62 % 19 % 36 % 23 % * = I denna sammanställning räknas även in de tidigare undersökningar av Triangelskogen som genomförts i december 2017 och februari De prover som togs på fotbollsplanen i Talldungen visade inte på några förhöjda halter, sannolikt ett resultat av att jorden där transporterats till platsen vid anläggningen av fotbollsplanen. Samma förhållande kan konstateras för de prover som togs runt tennisbanan i Triangelskogen (TPG6-TPG9) där endast PAH H överskrider riktvärdet för KM i en punkt, dock med liten marginal. Analysen av den extra provpunkten TPG28 i anslutning till den befintliga lekplatsen i Triangelskogen visade inte på någon förekomst av BTEX-ämnen (Bensen, Toluen, Etylbensen och Xylen). Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 7(8)

8 7 REKOMMENDATIONER Området används idag som rekreationsområde för de närboende, med bland annat lekplatser, vindskydd och utegym som lockar till vistelse i området. Eftersom området har konstaterats vara förorenat med halter som överskrider Naturvårdsverkets riktvärden för känslig markanvändning kan det inte uteslutas att föroreningarna utgör en miljö- eller hälsorisk. För att vidare utreda dessa risker bör en fördjupad riskbedömning för området göras. I nästa steg bör även en åtgärdsutredning och riskvärdering göras för att utvärdera nytta och risker med eventuella åtgärder på området. Eftersom förorening konstateras bör resultaten av denna undersökning skyndsamt delges tillsynsmyndigheten i enlighet med upplysningsskyldigheten i 10 kap. 11 miljöbalken. 8 BILAGOR Bilaga 1. Provtagningsplan Triangelskogen Bilaga 2. Provtagningsplan Triangeln Södra Bilaga 3. Provtagningsplan Talldungen Bilaga 4. Sammanställning av analysresultat för Triangelskogen Bilaga 5. Sammanställning av analysresultat för Triangeln södra Bilaga 6. Sammanställning av analysresultat för Talldungen 9 REFERENSER Naturvårdsverket, 2009 Riktvärden för förorenad mark - Modellbeskrivning och vägledning, Rapport 5976, 2009, rev Naturvårdsverket, 2010 Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 Uppdrag: , Helsingborgs stad, Triangelskogen Beställare: Helsingborgs stad Stadsbyggnadsförvaltningen 8(8)

9 Bilaga 1. Triangelskogen provtagningsplan för miljöteknisk markundersökning Upprättad Reviderad TPG25 Provgrop TPG1-TPG28 TPG1 TPG2 TPG3 TPG28 TPG5 TPG26 TPG24 TPG23 TPG4 TPG27 TPG22 TPG21 TPG20 TPG6 TPG7 TPG8 TPG19 TPG18 TPG9 TPG10 TPG11 TPG13 TPG14 TPG12 TPG16 TPG17 TPG15 Området är skogsmark idag och har varit så sedan åtminstone Jordprofilen förväntas utifrån tidigare provtagning utgöras av 2 dm matjord ovan finsand. Jordarna förväntas vara naturliga och fyllnadsmassor bedöms endast påträffas i samband med GC-vägen. Provtagning Provpunkter har placerats systematiskt över hela området för att ge översiktlig bild av föroreningssituationen. Extra provpunkter har fördelats kring lekplats i nordvästra hörnet (PG 1-5), tennisbana (PG 6-9) samt vindskydd (PG 10-14) för att ge tydligare bild av föroreningssituationen vid dessa platser. Se provpunkter i figur ovan. Provgroparnas storlek är ej skalenlig. Provgroparnas position mäts in i fält med GNSS. Provtagning sker med spade i de ytligaste 0,2 m. Till varje prov tas 10 delprov ut inom ett begränsat område och blandas noggrant i en diffusionstät påse i fält. Analys Samtliga 28 samlingsprov sänds för analys vid ackrediterat laboratorium. Analyserade parametrar blir Tungmetaller PAH BTEX (punkt TGP28) Redovisning Utförd provtagning redovisas tillsammans med resultat och generella riktvärden i enkel rapport. Magnus Lindsjö, Tyréns AB

10 Bilaga 2. Triangeln södra provtagningsplan för miljöteknisk markundersökning TSPG3 Provgrop TSPG1-TSPG13 Upprättad Reviderad TSPG2 TSPG4 TSPG1 TSPG5 TSPG6 TSPG8 TSPG7 TSPG9 TSPG11 TSPG10 TSPG12 TSPG13 Området är skogsmark idag och har varit så sedan åtminstone Jordprofilen förväntas utifrån tidigare provtagning utgöras av 2 dm matjord ovan finsand. Jordarna förväntas vara naturliga och fyllnadsmassor bedöms endast påträffas i samband med GC-vägen. Provtagning Provpunkter har placerats systematiskt över hela området för att ge översiktlig bild av föroreningssituationen. Se provpunkter i figur ovan. Provgroparnas storlek är ej skalenlig. Provgroparnas position mäts in i fält med GNSS. Provtagning sker med spade i de ytligaste 0,2 m. Till varje prov tas 10 delprov ut inom ett begränsat område och blandas noggrant i en diffusionstät påse i fält. Analys Samtliga 13 samlingsprov sänds för analys vid ackrediterat laboratorium. Analyserade parametrar blir Tungmetaller PAH Redovisning Utförd provtagning redovisas tillsammans med resultat och generella riktvärden i enkel rapport. Magnus Lindsjö, Tyréns AB

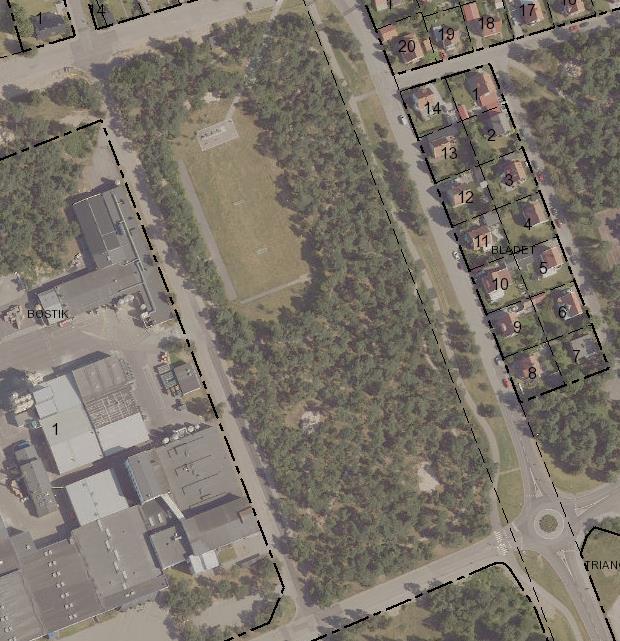

11 Bilaga 3. Talldungen provtagningsplan för miljöteknisk markundersökning Upprättad Provgrop VTPG1-VTPG14 Reviderad VTPG1 VTPG2 VTPG3 VTPG5 VTPG4 VTPG6 VTPG7 VTPG8 VTPG9 VTPG10 VTPG12 VTPG11 VTPG13 VTPG14 Området är skogsmark idag och har varit så sedan åtminstone Jordprofilen förväntas utifrån tidigare provtagning utgöras av 2 dm matjord ovan finsand. Jordarna förväntas vara naturliga och fyllnadsmassor bedöms endast påträffas i samband med GC-vägen. Provtagning Provpunkter har placerats systematiskt över hela området för att ge översiktlig bild av föroreningssituationen. Se provpunkter i figur ovan. Provgroparnas storlek är ej skalenlig. Provgroparnas position mäts in i fält med GNSS. Provtagning sker med spade i de ytligaste 0,2 m. Till varje prov tas 10 delprov ut inom ett begränsat område och blandas noggrant i en diffusionstät påse i fält. Analys Samtliga 14 samlingsprov sänds för analys vid ackrediterat laboratorium. Analyserade parametrar blir Tungmetaller PAH Redovisning Utförd provtagning redovisas tillsammans med resultat och generella riktvärden i enkel rapport. Magnus Lindsjö, Tyréns AB

12 Bilaga 4 Sida 1(1) PM - Miljöteknisk markundersökning, Triangelskogen Helsingborg Uppdrag: Stadsbyggnadsförvaltningen, Helsingborgs stad Datum: Laboratorieanalysresultat för jord - Triangelskogen Analys/Ämne MRR KM MKM TPG1 TPG2 TPG3 TPG4 TPG5 TPG6 TPG7 TPG8 TPG9 TPG10 TPG11 TPG12 TPG13 TPG14 TPG15 TPG16 TPG17 TPG18 TPG19 TPG20 TPG21 TPG22 TPG23 TPG24 TPG25 TPG26 TPG27 TPG28 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 Torrsubstans % ,2 42,3 56,7 52,3 64,7 77,2 72,2 71,1 78,8 58,4 75, ,7 54,7 61,7 61,2 52,3 78,2 49,8 50,8 68,9 63, ,4 65,3 37,1 53,6 62,8 PAH L 0, ,14 0,93 0,58 0,66 0,88 <0.15 <0.15 <0.15 <0.15 <0.15 0,18 0,12 <0.15 0,67 0,28 0,34 0,14 <0.15 0,76 0,81 0,24 0,61 <0.15 <0.15 0,15 0,28 0,42 0,56 PAH M 2 3,5 20 6,6 8,9 7,2 5,8 16 <0.25 1,1 0,6 0,51 0,5 2,5 2,1 0,56 5,6 3,4 5,3 1,8 0,32 5,6 7,3 3,0 8,4 0,58 0,62 2,7 2,7 5,2 8,1 PAH H 0, ,3 9,6 7,2 6,5 19 <0.25 1,2 0,65 0,76 0,68 3,4 2,8 0,72 6,4 4,3 6,3 2,6 0,61 7,9 8,4 3,3 8,6 0,77 0,76 3,2 4,0 6,0 8,0 Arsenik (As) ,1 9,59 11,5 10,9 8,8 5,55 7,43 6,81 6,68 4, ,33 2,77 36,2 12,2 12,6 9,35 2,81 14,6 16,3 7,59 10,9 2,73 2,53 5,37 19,6 13,8 13,8 Barium (Ba) ,3 53,1 67,3 41,8 45,9 44,5 37,4 35,2 35,7 19,3 39,4 74,6 7,92 88, ,5 30,1 14,5 37,1 96, ,8 10,6 23,3 27,5 66,1 43,7 58,6 Kadmium (Cd) 0,2 0,8 12 0,161 0,417 0,514 0,375 0,377 0,157 0,214 0,174 0,154 0,195 0,231 0,397 <0.1 0,738 0,263 0,333 0,308 <0.1 0,378 0,544 0,27 0,391 <0.1 0,35 0,191 0,688 0,399 0,315 Kobolt (Co) ,23 3,01 3,61 3,06 3,23 3,58 2,46 3,07 2,98 1,06 3,07 9,08 0,791 8,76 3,17 3,49 2,01 0,757 4,22 5,42 2,28 3,67 0,761 0,885 2,1 5,13 4,05 4,13 Krom tot (Cr tot) ,74 6,99 6,47 6,61 7,03 14, ,1 9,85 3,14 8,73 12,5 1,55 16,4 7,1 7,9 6,0 2,09 8,82 9,65 6,15 6,19 1,91 2,58 6,65 14,7 8,9 9,38 Koppar (Cu) , ,3 12,9 21,5 14,5 18,1 27, ,9 16, , ,6 24, , ,3 37,1 44, Kvicksilver (Hg) 0,1 0,25 2,5 <0.2 0,713 0,575 0,667 0,397 <0.2 0,236 <0.2 <0.2 0,446 0,375 0,228 <0.2 1,59 0,889 0,727 0,819 <0.2 0,763 0,803 0,435 0,551 <0.2 <0.2 <0.2 1,14 0,854 0,527 Nickel (Ni) ,67 6,54 7,57 5,68 5,82 6,65 6,56 6,17 5,84 2,95 6,77 12,1 0,834 14,5 5,14 5,37 5,54 1,44 6,36 9,08 3,58 5,08 1,36 3,63 4,01 12,2 6,76 7,18 Bly (Pb) , ,9 25,9 41,1 29,2 32,6 34,5 96,2 54,4 18, , ,1 29, , ,2 28, Vanadin (V) ,8 17,5 22,5 19,2 18,2 23,3 23,2 24,1 18,4 7, ,78 47,4 14, ,4 4, ,8 12,6 21,1 4,88 7,06 15,3 48,5 24,4 25,7 Zink (Zn) , , ,8 96,1 60,2 87,2 59,2 79, ,9 97,4 65,8 23, , ,2 58,9 71, Bensen - 0,012 0,04 <0.01 Toluen <0.05 Etylbensen <0,05 M/P/O-Xylen <0.05 Summa TEX Provpunkt m u my Mindre än ringa risk (MRR) enligt Naturvårdsverkets Handbok 2010:1. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016).

13 Bilaga 5 Sida 1(1) PM - Miljöteknisk markundersökning, Triangelskogen Helsingborg Stadsbyggnadsförvaltningen, Helsingborgs stad Uppdrag: Laboratorieanalysresultat för jord - Triangeln södra Datum: Analys/Ämne MRR KM MKM Provpunkt m u my TSPG1 TSPG2 TSPG3 TSPG4 TSPG5 TSPG6 TSPG7 TSPG8 TSPG9 TSPG10 TSPG11 TSPG12 TSPG13 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 Torrsubstans % ,4 64, ,5 50,2 80,5 60,3 70,3 77,5 64,5 69,4 73,4 75,8 PAH L 0, ,53 0,1 <0.15 <0.15 0,59 <0.15 <0.15 0,6 <0.15 <0.15 <0.15 <0.15 <0.15 PAH M 2 3,5 20 2,6 1,9 0,13 0,58 5,1 0,6 1,7 7,1 0,29 1,6 1,1 0,92 2,2 PAH H 0, ,5 3,8 0,49 0,84 6,9 0,86 2,3 8,3 0,46 2,0 1,6 1,4 2,8 Arsenik (As) ,2 7,56 6,17 5,22 22,1 5, ,8 4,16 10,7 17,4 7,4 26,5 Barium (Ba) ,8 34,7 27,5 44,9 85, ,6 43,1 19, , Kadmium (Cd) 0,2 0,8 12 0,363 0,236 0,227 0,199 0,637 0,164 0,522 0,434 0,205 0,291 0,321 0,251 0,291 Kobolt (Co) ,52 2,0 3,61 2,42 5,76 3,06 4,65 4,12 0,969 3,21 3,64 2,03 4,72 Krom tot (Cr tot) ,57 4,28 10,1 6,55 12,1 7,26 9,58 8,66 5,84 6,04 9,85 7,79 17,5 Koppar (Cu) , ,4 22, ,3 79, ,1 44,6 55,9 Kvicksilver (Hg) 0,1 0,25 2,5 1,24 0,367 0,21 <0.2 1,27 0,237 0,538 0,647 0,334 0,436 0,507 0,267 0,381 Nickel (Ni) ,55 3,42 7,1 4,19 9,06 5,25 8,69 5,53 2,73 4,45 6,24 3,97 9,27 Bly (Pb) ,9 31, ,2 81, ,7 90,2 81,6 46,1 254 Vanadin (V) ,5 11,5 15,7 13,1 31,7 15,4 21,9 22,6 5,71 15,3 24,6 14,1 18,3 Zink (Zn) ,1 62,6 60, ,8 70,8 129 Mindre än ringa risk (MRR) enligt Naturvårdsverkets Handbok 2010:1. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016).

14 Bilaga 6 Sida 1(1) PM - Miljöteknisk markundersökning, Triangelskogen Helsingborg Stadsbyggnadsförvaltningen, Helsingborgs stad Uppdrag: Laboratorieanalysresultat för jord - Talldungen Datum: Analys/Ämne MRR KM MKM Provpunkt m u my VTPG1 VTPG2 VTPG3 VTPG4 VTPG5 VTPG6 VTPG7 VTPG8 VTPG9 VTPG10 VTPG11 VTPG12 VTPG13 VTPG14 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 0,0-0,2 Torrsubstans % ,9 60,4 72,3 55,7 84,4 64,8 86,8 40,1 37,4 43,3 44,8 62,6 46,4 62 PAH L 0, <0.15 0,45 0,41 0,32 <0.15 1,2 <0.15 0,98 <0.15 <0.15 0,79 <0.15 0,51 0,13 PAH M 2 3,5 20 2,5 6,2 7,6 4,2 0,52 16 < ,31 1,4 6,3 0,12 3,5 2,4 PAH H 0, ,8 6,6 9,5 4,3 0,86 15 < ,5 2,2 7,5 0,44 4,0 2,8 Arsenik (As) ,52 25,4 22,3 14,3 3,6 20,2 4, ,18 18,4 25,6 3,49 20,7 13,4 Barium (Ba) ,3 89,7 51,5 48,7 43,9 77,8 43, ,1 73,9 72,4 17,4 86,6 42,3 Kadmium (Cd) 0,2 0,8 12 0,244 0,433 0,34 0,335 0,161 0,291 0,164 0,693 0,437 0,463 0,548 0,186 0,356 0,31 Kobolt (Co) ,25 4,99 6,5 3,95 2,38 4,02 3,36 9,98 1,45 3,47 5,64 0,985 4,89 2,62 Krom tot (Cr tot) ,51 13,4 21,1 8,27 7,19 12,1 8,65 17,5 7,29 11,6 15,3 2,92 11,9 6,91 Koppar (Cu) , , ,3 75, , ,9 Kvicksilver (Hg) 0,1 0,25 2,5 0,212 1,16 0,672 0,715 <0.2 1,01 <0.2 1,47 0,957 1,19 1,48 0,249 1,35 1,4 Nickel (Ni) ,31 8,75 6,37 6,64 4,85 7,47 5,67 13,2 6,67 7,71 10,5 2,58 7,9 4,83 Bly (Pb) , , , , ,7 Vanadin (V) ,1 38,2 30,8 25,2 16,4 25,7 19,6 59,3 15, ,9 5,78 28,2 15,8 Zink (Zn) , ,9 76,1 57, , ,1 Mindre än ringa risk (MRR) enligt Naturvårdsverkets Handbok 2010:1. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016).
