Miljöteknisk markundersökning vid Ramdalshamnen i Oxelösunds kommun

Transkript

1 Sida 1 (10) Miljöteknisk markundersökning vid Ramdalshamnen i Oxelösunds kommun Uppdragsledare och författare: Helena Westin, Structor Nyköping AB Granskad av: Mats Dorell, Structor Nyköping AB

2 Sida 2 (10) Innehåll 1 Inledning Beskrivning och provtagning Riktvärden Resultat Slutsatser Referenser: Bilagor Bilaga 1 Analysprotokoll från ALS

3 Sida 3 (10) 1 Inledning Structor Nyköping AB har på uppdrag av kommunstyrelseförvaltningen i Oxelösunds kommun utfört en översiktlig miljöteknisk undersökning på fastigheten Oxelö 8:49 öster om Ramdalshamnen. Avsikten med undersökningen var att se om marken var föroreningsmässigt påverkad av tidigare verksamheter. Uppdragsledare var Helena Westin som också utförde markundersökningen i fält. Området ligger i den sydvästra delen av Oxelösund, intill småbåtshamnen vid Stenviksvägen (Figur 1). Figur 1 Undersökningsområdet med omnejd, undersökt område är markerat med stjärna i den infällda bilden.

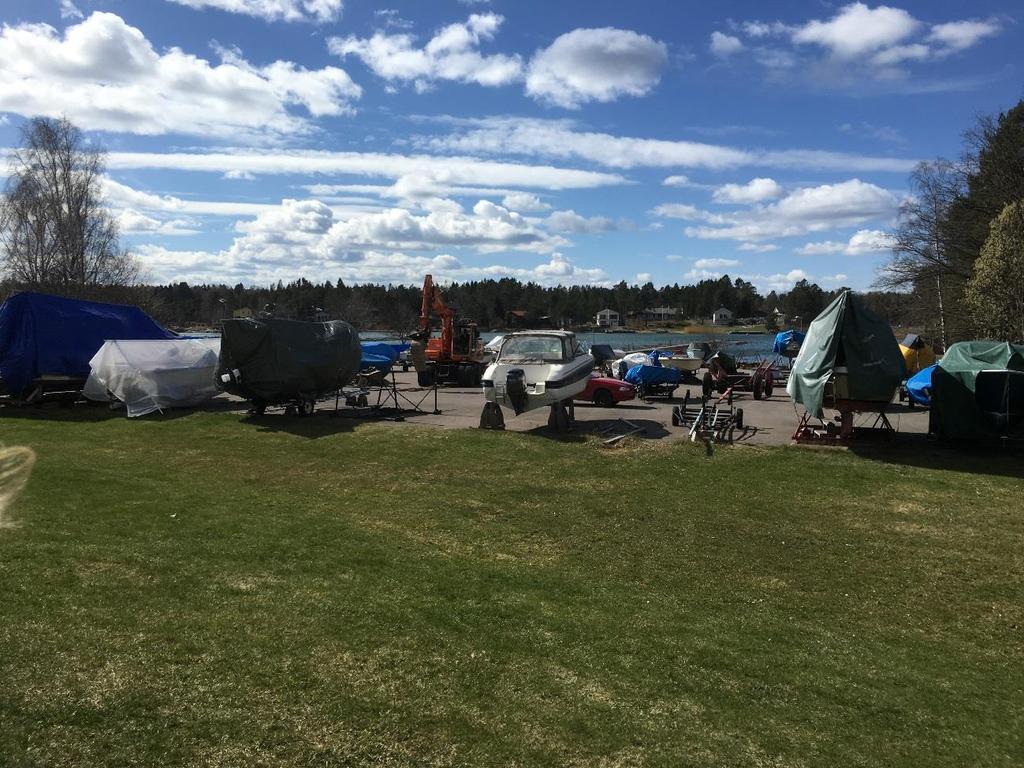

4 Sida 4 (10) 2 Beskrivning och provtagning Området idag är obebyggt och består av en asfalterad yta där det förekommer båtuppställning respektive bilparkering. Marken är relativt flackt och ligger i ett utströmningsområde, där marken ligger högre norr och öster om den aktuella ytan (Figur 2). Markundersökningen genomfördes den 11 april 2017 och provtagningen utfördes med hjälp av en traktorgrävare. Fyra provgropar grävdes och det togs ut prov från olika djup. Provtagningsområden med provtagningspunkter visas i Figur 2 och markens beskaffenhet i på bilderna 1a, 1b och 2. Figur 2 Provtagningsområde och provpunkter. Asfaltens tjocklek varierar mellan 0,01 m och 0, 05 m. Asfalten ligger ovan ett ca 0,15 m tjockt lager med väggrus som har en varierande mäktighet på mellan 0,06-0,3 m (Bild 1). Under väggruset påträffades fyllnadsmassor bestående av ett 0,15-0,75 m tjockt lager

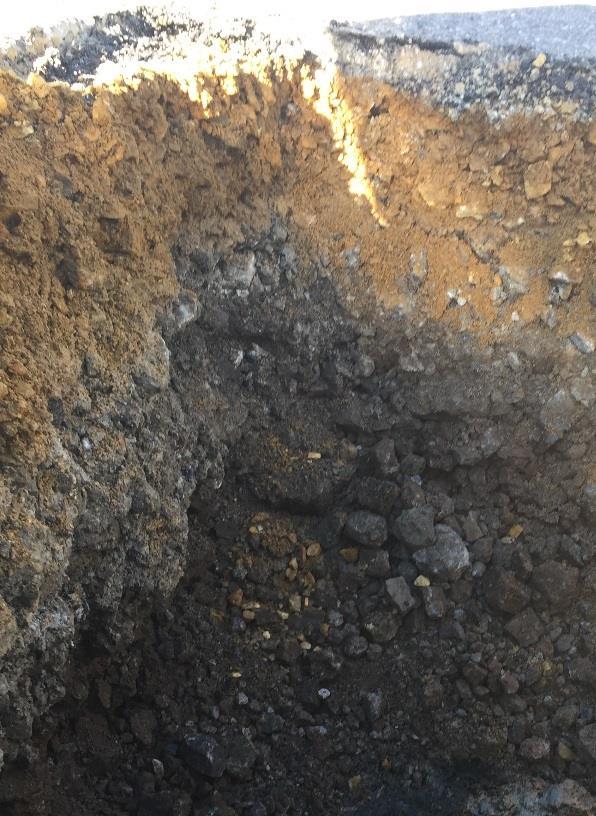

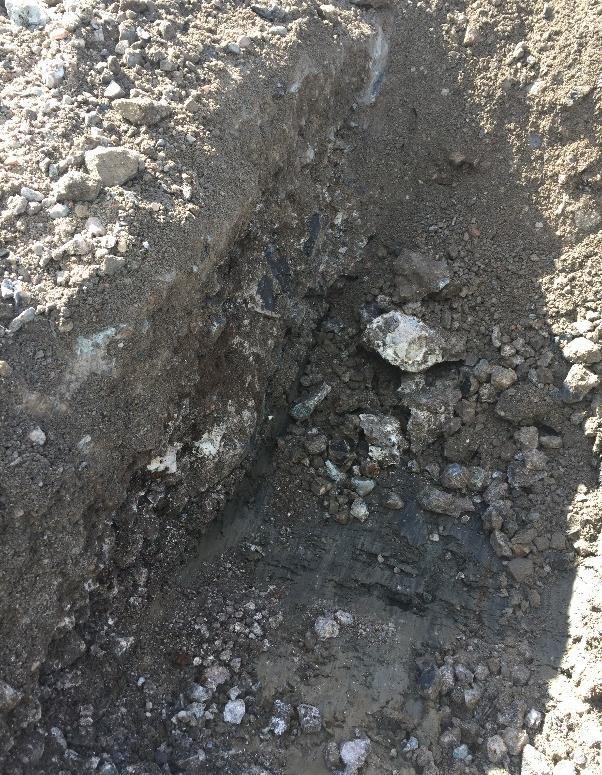

5 Sida 5 (10) hyttsten som delvis har cementerats (Bild 1). Under fyllnadsmassorna består marken av naturligt avsatt lera (Bild 2). Bild 1a. Provgrop 1, 0-0,7 m djup. Bild 1b. Provgrop 2, 0-0,9 m djup. Bild 2. Provgrop 4, 0-0,5m djup.

6 Sida 6 (10) Provtagningen utfördes i varje provgrop och det uttogs prov från varje jordlager. Olika jordtyper blandades inte. 3 Riktvärden Vid utvärdering av analysresultat har halterna jämförts med generella riktvärden som tagits fram av Naturvårdsverket för förorenad mark. Riktvärdena är framtagna för att indikera upp till vilken nivå det inte förväntas finnas risk för negativ påverkan på människor eller miljö vid angiven markanvändning. Riktvärdena är framtagna för två typer av markanvändning (Naturvårdsverket, 1999): KM, Känslig Markanvändning, där det inte finns några begränsningar för hur marken kan användas och där grundvattnet skyddas. Exempel på markanvändning kan vara bostäder, daghem eller t.ex. odling av livsmedel. MKM, Mindre Känslig Markanvändning. Vid halter över denna nivå anser Naturvårdsverket att markkvaliten begränsar markanvändningen. Marken anses utan risk kunna användas för industrier, kontor och vägar mm. Det aktuella området jämförs med riktvärden för KM, då det finns planer för att eventuellt bygga bostäder här. 4 Resultat Åtta jordprover analyserades i olika utsträckning med avseende på metaller, PAHer, alifater och aromater, BTEX och PCB eller båtbottenfärgrelaterade föroreningar s.k. tennorganiska föroreningar. För att täcka in de flesta aktuella föroreningstyperna valdes följande analyspaket: Envipack, MS1, Oj21a och TBT. Laboratorieanalyser av jordproverna utfördes av ALS Scandinavia. I tabell 1 visas en sammanställning av resultatet med avseende på metaller. Analysresultaten jämförs med aktuella riktvärden, där dessa förekommer. Det finns dessvärre inte framtagna riktvärden för alla ämnen.

7 Sida 7 (10) Tabell 1. Metaller i jordprover Projekt 8672 Stenvikshamnen Provgrop PG1 PG1 PG2 Djup 0,2-0,6 0,75-0,8 0,9-1,0 KM TS_105 C % - 90,1 75,8 61,5 As mg/kg TS 10 <1.00 2,6 <1.00 Ba mg/kg TS Cd mg/kg TS 0,8 <0.10 0,221 0,11 Co mg/kg TS 15 3,08 4,99 6,06 Cr mg/kg TS 80 22,6 31,6 16,7 Cu mg/kg TS ,1 13,7 Hg mg/kg TS 0,25 <0.20 <0.2 <0.20 Mo mg/kg TS 40 0,46 <0.40 Ni mg/kg TS 40 5,1 13 9,4 Pb mg/kg TS 50 6,3 17,6 18,2 Sn mg/kg TS - <1.0 <1.0 V mg/kg TS ,6 34,5 Zn mg/kg TS ,2 58,5 56,2 De metaller som överstiger riktvärdet för KM är barium och vanadin. Övriga organiska ämnen såsom alifater, aromater och PAH har inte detekterats i de analyserade proverna (Tabell 2). Klorerade föreningar har inte heller påträffats och ligger under detektionsgränsen, liksom även MTBE. Endast ett urval av analyserade parametrar visas i Tabell 2, för full information hänvisas till analysprotokollen. Analys av ämnen som förekommer i båtbottenfärger för att hämma tillväxt av alger etc visar att det i de analyserade jordproverna inte förekommer halter som överstiger riktvärdet för KM (Tabell 4) Tribetyltenn (TBT) är en organisk tennförening som har använts som biocid i bl.a båtbottenfärger för att förhindra påväxt av alger och havstulpaner. I Sverige infördes det användningsförbud på småbåtar 1989, efter att man insåg dess negativa effekter på miljön. Efter förbudet började man istället använda andra ersättningsmedel för TBT, såsom Irgarol. Irgarol är en biocid som i huvudsak har använts för båtbottenskydd, den stör fotosyntesen och är effektiv mot algpåväxt. Idag finns det inga godkända preparat som innehåller Irgarol registrerade i Sverige. Diuron, som också är en biocid, har inte använts i båtbottenfärger, dock som ogräsmedel fram till 1992 och finns med i samma analyspaket.

8 Sida 8 (10) Tabell 2. Innehållet av alifater, aromater och PAH i utvalda prover. Projekt 8672 Stenvikshamnen Provgrop PG1 PG1 PG2 Djup 0,2-0,6 0,75-0,8 0,9-1,0 KM TS_105 C % - 90,1 75,8 61,5 alifater >C5-C8 mg/kg TS 25 <5.0 <4.0 <5.0 alifater >C8-C10 mg/kg TS 25 <10.0 <4.0 <10.0 alifater >C10-C12 mg/kg TS 100 <10 <20 <10 alifater >C12-C16 mg/kg TS 100 <10 <20 <10 alifater >C5-C16 mg/kg TS 100 <20 <24 <20 alifater >C16-C35 mg/kg TS 100 <10 <20 20 aromater >C8-C10 mg/kg TS 10 <0.480 <0.480 <0.480 aromater >C10-C16 mg/kg TS 3 <1.24 <1.24 <1.24 metylpyrener/met mg/kg TS - <1.0 <1.0 <1.0 metylkrysener/me mg/kg TS - <1.0 <1.0 <1.0 aromater >C16-C35 mg/kg TS 10 <1.0 <1.0 <1.0 naftalen mg/kg TS - <0.080 <0.100 <0.080 acenaftylen mg/kg TS - <0.080 <0.100 <0.080 acenaften mg/kg TS - <0.080 <0.100 <0.080 fluoren mg/kg TS - <0.080 <0.100 <0.080 fenantren mg/kg TS - <0.080 <0.100 <0.080 antracen mg/kg TS - <0.080 <0.100 <0.080 fluoranten mg/kg TS - <0.080 < ,132 pyren mg/kg TS - <0.080 < ,117 bens(a)antracen mg/kg TS - <0.080 <0.080 <0.080 krysen mg/kg TS - <0.080 <0.080 <0.080 bens(b)fluoranten mg/kg TS - <0.080 < ,085 bens(k)fluoranten mg/kg TS - <0.080 <0.080 <0.080 bens(a)pyren mg/kg TS - <0.080 <0.080 <0.080 dibens(ah)antracenmg/kg TS - <0.080 <0.080 <0.080 benso(ghi)perylen mg/kg TS - <0.080 <0.080 <0.080 indeno(123cd)pyre mg/kg TS - <0.080 <0.080 <0.080 PAH, summa 16 mg/kg TS - <0.64 <0.72 0,33 PAH, summa cance mg/kg TS - <0.28 <0.28 0,085 PAH, summa övrigamg/kg TS - <0.36 <0.44 0,25 PAH, summa L mg/kg TS 3 <0.12 <0.15 <0.12 PAH, summa M mg/kg TS 3,5 <0.20 <0.25 0,25 PAH, summa H mg/kg TS 1 <0.32 <0.32 0,085 klorfenoler, summamg/kg TS 0,5 <0.19 <0.19 bensen mg/kg TS 0,012 < <0.010 < toluen mg/kg TS 10 <0.100 <0.050 <0.100 etylbensen mg/kg TS 10 <0.020 <0.050 <0.020 m,p-xylen mg/kg TS - <0.020 <0.050 <0.020 o-xylen mg/kg TS - <0.010 <0.050 <0.010 xylener, summa mg/kg TS 10 <0.015 <0.050 <0.015 styren mg/kg TS - <0.040 <0.040 MTBE mg/kg TS 0,2 <0.050 <0.050

9 Sida 9 (10) Tabell 3. Innehållet av PCB, bekämpningsmedel och pesticider i utvalda prover. Projekt 8672 Stenvikshamnen Provgrop PG1 PG2 Djup 0,2-0,6 0,9-1,0 KM TS_105 C % - 90,1 61,5 PCB 28 mg/kg TS - < < PCB 52 mg/kg TS - < < PCB 101 mg/kg TS - < < PCB 118 mg/kg TS - < < PCB 138 mg/kg TS - < < PCB 153 mg/kg TS - < < PCB 180 mg/kg TS - < < PCB, summa 7 mg/kg TS 0,008 <0.011 <0.011 o,p''-ddt mg/kg TS - <0.010 <0.010 p,p''-ddt mg/kg TS - <0.010 <0.010 o,p''-ddd mg/kg TS - <0.010 <0.010 p,p''-ddd mg/kg TS - <0.010 <0.010 o,p''-dde mg/kg TS - <0.010 <0.010 p,p''-dde mg/kg TS - <0.010 <0.010 aldrin mg/kg TS - <0.010 <0.010 dieldrin mg/kg TS - <0.010 <0.010 endrin mg/kg TS - <0.010 <0.010 isodrin mg/kg TS - <0.010 <0.010 telodrin mg/kg TS - <0.010 <0.010 alfa-hch mg/kg TS - <0.010 <0.010 beta-hch mg/kg TS - <0.010 <0.010 gamma-hch (lindanmg/kg TS - < < heptaklor mg/kg TS - <0.010 <0.010 cis-heptaklorepoxi mg/kg TS - <0.010 <0.010 trans-heptaklorepomg/kg TS - <0.010 <0.010 alfa-endosulfan mg/kg TS - <0.010 <0.010 Tabell 4. Innehållet av föroreningar från båtbottenfärger innehållande olika typer av växt bekämpningsmedel. Projekt 8672 Stenvikshamnen Provgrop PG3 PG3 PG4 Djup 0,1-0,3 0,45-0,65 0,2-0,5 KM TS_105 C % - 93,5 87,3 tributyltenn (TBT) µg/kg TS 150 <1 1,65 TS_105 C % - 74,4 92,6 irgarol (cybutryn) mg/kg TS 0,004 < < diuron mg/kg TS 0,025 < <0.0010

10 Sida 10 (10) Kompletta analysrapporter bifogas i bilaga 2 5 Slutsatser I området där det har förekommit båtuppställningsplats har det endast påträffats metallerna barium och vanadin som överstiger riktvärdet för känslig markanvändning (KM). Övriga ämnen ligger alla under detektionsgränsen eller riktvärdet för KM Undersökningen tyder på att marken är opåverkad av föroreningar, baserat på analyserade ämnen och de utvalda proverna. 6 Referenser: -Länsstyrelsen, 2013:37. Kriterier för tributyltenn, Irgarol och diuron i muddermassor som omhändertas på land. -Naturvårdsverket, 1999: Metodik för inventering av Förorenade områden Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2009: Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport Rapport 2012:16. Länsstyrelsen Västra Götalands län och Havs och Vattenmyndigheten, TBT, koppar, zink och irgarol i dagvatten, slam och mark i småbåtshamnar.
