1 PM/MARKMILJÖTEKNIK NORRKÖPINGS KOMMUN VILBERGEN, NORRKÖPING MILJÖTEKNISK UTREDNING INFÖR FRAMTAGANDE AV NY DETALJPLAN FÖR FASTIGHETERNA SMARAGDEN 1 OCH 2, SAFIREN 1 OCH 2 SAMT TOPASEN 1 OCH 2 MED NÄROMRÅDEN INOM VILBERGEN I NORRKÖPING INLEDANDE PROJEKTERINGSUNDERLAG ÅF-Infrastructure AB, Storgatan 13,, SE Linköping Phone , Registered office in Solna, Page 1 (15)

2 PM Handläggare David Rogbeck/Emma Klashed E-post Adress ÅF-Infrastructure AB Storgatan Linköping Datum Uppdragsnummer Granskare Emma Klashed Beställare Norrköpings kommun Stadsbyggnadskontoret ÅF-Infrastructure AB Telefon vxl Huvudkontor i Stockholm Organisationsnummer VAT SE Sida 2 (15)

3 PM Innehåll 1 Bakgrund Uppdrag och syfte Områdesbeskrivning Allmänt Geologi Grundvatten Brunnar LST potentiellt förorenade områden Underlag för PM Riktvärden/jämförvärden Resultat Analysresultat Allmänt om påträffade föroreningar Föroreningarnas ursprung Diskussion och rekommendationer Område A Område B Område C Område I Område J Område K Område L Område M Område N Område D, E, F, G, H, O, P Sammanfattande slutsatser Övrigt Bilagor 1 Karta 2 Analysresultat jämförda med riktvärden 3 Analysprotokoll Sida 3 (15)

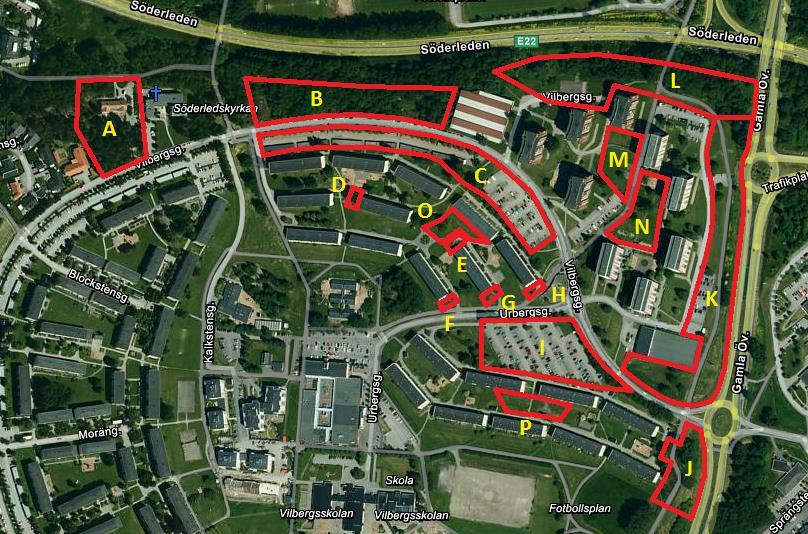

4 PM 1 Bakgrund Norrköpings kommun avser ta fram en ny detaljplan för fastigheterna Smaragden 1 och 2, Safiren 1 och 2 samt Topasen 1 och 2 med närområden inom Vilbergen, Norrköping. Den nya detaljplanens huvudsakliga syfte är att möjliggöra en förtätning av bebyggelsen inom aktuella delar av Vilbergen genom uppförande av nya bostadshus, tillbyggnad av vissa av de befintliga bostadshusen samt tillbyggnad/nybyggnad av förskola. Vilbergen är beläget i den sydvästra delen av Norrköping omedelbart väster om Gamla Övägen samt söder om Söderleden. Aktuella delområden inom Vilbergen framgår av figur 1.1 och dess planerade markanvändning kan ses i figur 1.2. Delområdena benämns A P. Delområdena utgörs i nuläget i huvudsak av gräsytor, trädbevuxna ytor samt hårdgjorda ytor med beläggning av asfalt. Figur 1.1. Ungefärliga lägen för aktuella delområden. Sida 4 (15)

5 PM Figur 1.2. Planerad markanvändning. 2 Uppdrag och syfte ÅF-Infrastructure AB har på uppdrag av Norrköpings kommun genomfört en översiktlig miljöteknisk markundersökning för aktuella delar av Vilbergen. Uppdraget syftar till att översiktlig undersöka området avseende eventuella föroreningar i mark och grundvatten. Uppdraget syftar även till att översiktligt bedöma de markmiljötekniska förutsättningarna för planerad omvandling av aktuella områden. 3 Områdesbeskrivning 3.1 Allmänt Undersökningsområdena består i huvudsak av gräsytor, trädbevuxna ytor samt hårdgjorda ytor med beläggning av asfalt. Området bebyggdes i mitten av 60-talet. Markytan inom undersökningsområdena är varierat kuperad respektive plan. Största uppmätta lutning uppgår till ca 1:7 (undersökningsområde L). Uppmätta nivåer inom aktuell del av Vilbergen varierar mellan ca +38,9 och +48, Geologi Jordartskarta och jorddjupskarta för området redovisas i figur 3.1 och 3.2. Jordlager- och jordartsförhållanden inom delområdena framgår av tabell 3.1 (ÅF, 2018). Observera att angivelserna i tabellen är generaliserade bedömningar av jordlager- och jordartsförhållandena. Avvikande förhållande kan inte uteslutas även om osäkerheten i bedömningarna förefaller vara liten i detta fall. Sida 5 (15)

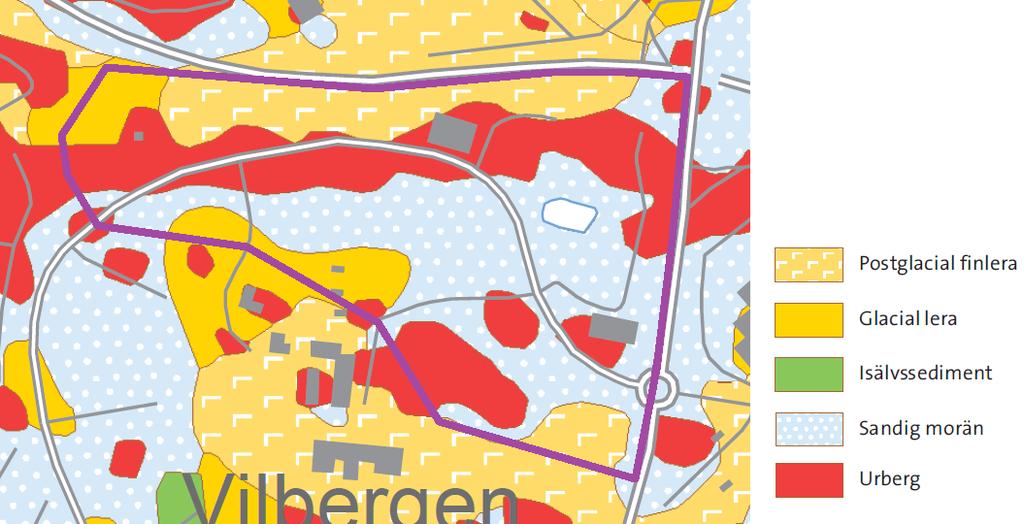

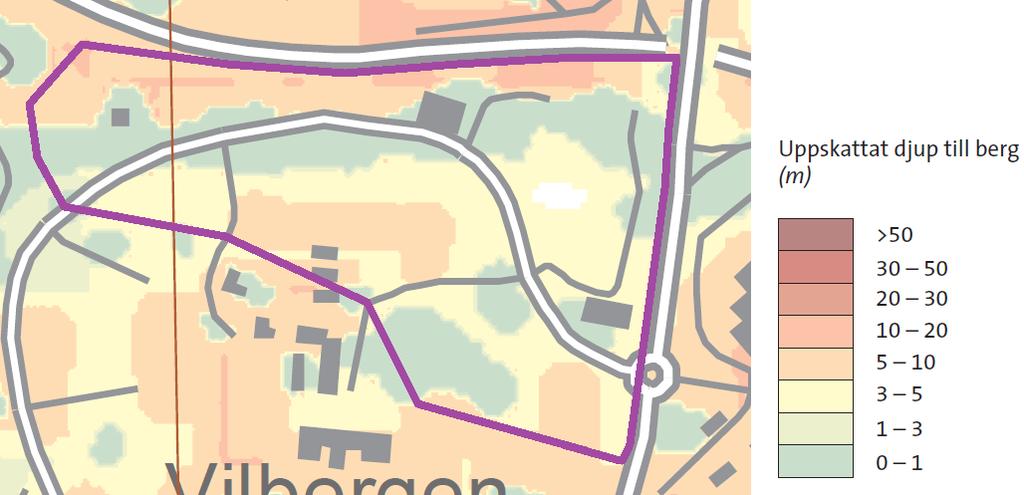

6 PM Figur 3.1. Jordartskarta för aktuella delar av Vilbergen. Undersökningsområdena ligger inom område markerat med lila linjer. Figur 3.2. Jorddjupskarta för aktuella delar av Vilbergen. Undersökningsområdena ligger inom område markerat med lila linjer. Sida 6 (15)

7 PM Tabell 3.1. Jordlager- och jordartsförhållanden inom delområdena. Förkortningar: D.o. = delområde, u.k. = underkant, u. m.y. = under markytan D.o. Jordlager Jordart Djup till u.k. lager Mäktighet lager minsta/största minsta/största [m] [m u. m.y.] A 1 FYLLNING [Mg[gr, sa, si, cl, tegel]] 0/1 0/1 2 LERA [grcl] 0/3,5 0/3,5 B 1 MORÄN [clti, grclti, clsati, sati] 0/2 0/2 C 1 FYLLNING [Mg[gr, sa, si, cl]] 1/3 1/3 D 1 FYLLNING [Mg[hugrsiSa]] 1 1 E 1 FYLLNING [Mg[hugrclSa]] 1 1 F 1 FYLLNING [Mg[sasiGr]] 0,5 0,5 2 SAND [grclsa] 2 1,5 G 1 FYLLNING [Mg[gr, sa, si, cl]] 2 2 H 1 FYLLNING [Mg[grsiSa]] 1 1 I 1 FYLLNING [Mg[sasiGr, cl]] 0/1,5 0/1,5 2 LERA [sicl, Cl(dc)] 0/2 0/2 3 SILTMORÄN [sasiti] 1/7 1/6 J 1 FYLLNING [Mg[hu, gr, sa, si, cl]] 0,5/1 0,5/1 2 GYTTJA [Gy] 0/1 0/0,5 2 FRIKTIONSJORD 0/2,5 0/1,5 K 1 FYLLNING [Mg[gr, sa, si, cl, tegel]] 0/1,5 0/1,5 2 MORÄN [grsisati, saclti, siclti] 1/6 0,5/5,5 L 1 FYLLNING [Mg[gr, sa, si, cl, tegel]] 0/2 0/2 2 LERA/SILT [Cl, sicl, Si, fsaclsi] 0/5 0/4 3 MORÄN [saclsiti] 0/5,5 0/3 3.3 Grundvatten Inga grundvattenobservationer har utförts inom de aktuella delområdena. Fältpersonalens bedömning har varit att inga egentliga grundvattenakvifärer har påträffats inom områdena och därför har inte heller några grundvattenrör installerats. Det grundvatten som eventuellt förekommer inom områdena utgörs bedömningsvis endast av små lokala magasin av vatten lokaliserat till svackor i bergytan. Sida 7 (15)

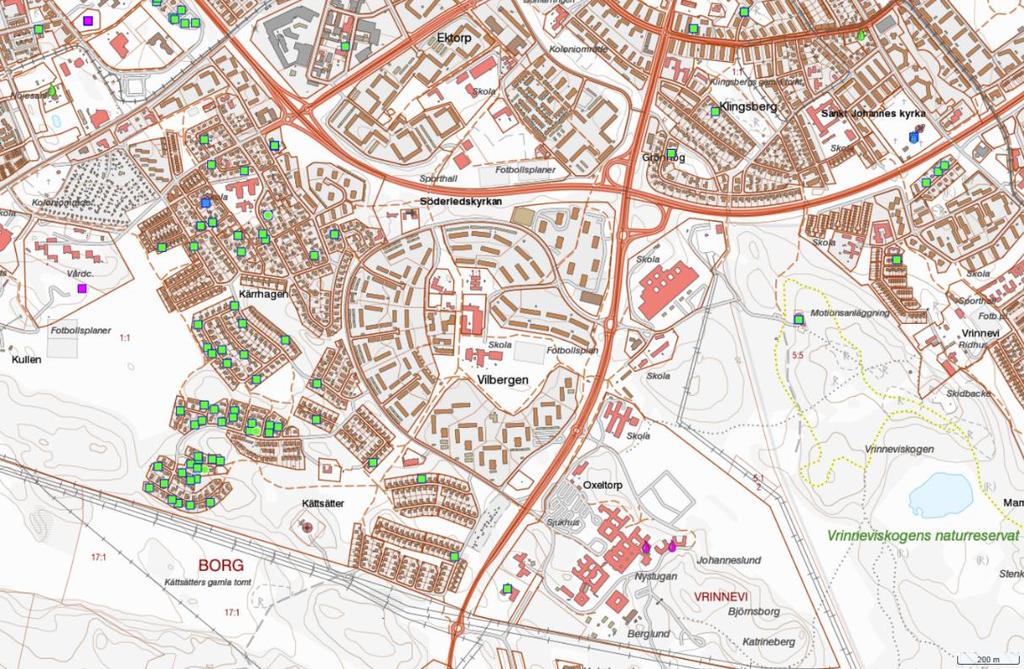

8 PM 3.4 Brunnar Brunnar i områdets närhet kan ses i figur 3.3. Väster om området vid Kärrhagen finns ett flertal energibrunnar, nordöst om området vid St Johannes kyrka finns brunn för bevattning och sydöst vid Vrinnevisjukhuset finns två vattenbrunnar. Figur 3.3. Karta över SGU:s brunnsarkiv (kvadrat energibrunn, droppe vattenbrunn) (SGU 2018) 3.5 LST potentiellt förorenade områden Det finns tre identifierade potentiella förorenade områden i närheten av undersökningsområdet, se figur 3.4. Väster om området (A) finns objekt identifierat till bransch bilvårdsanläggning, bilverkstad samt åkerier. Centralt på området (B) finns objekt riskklassat till 2 tillhörande bransch Kemtvätt med lösningsmedel. Nordöst om området (C) finns identifierat objekt primärt tillhörande bransch Drivmedelshantering. Av dessa bedöms kemtvätten (B) kunna utgöra viss risk för föroreningar i undersökningsområdet, främst avseende klorerade lösningsmedel som kan ha spridits till området. Sida 8 (15)

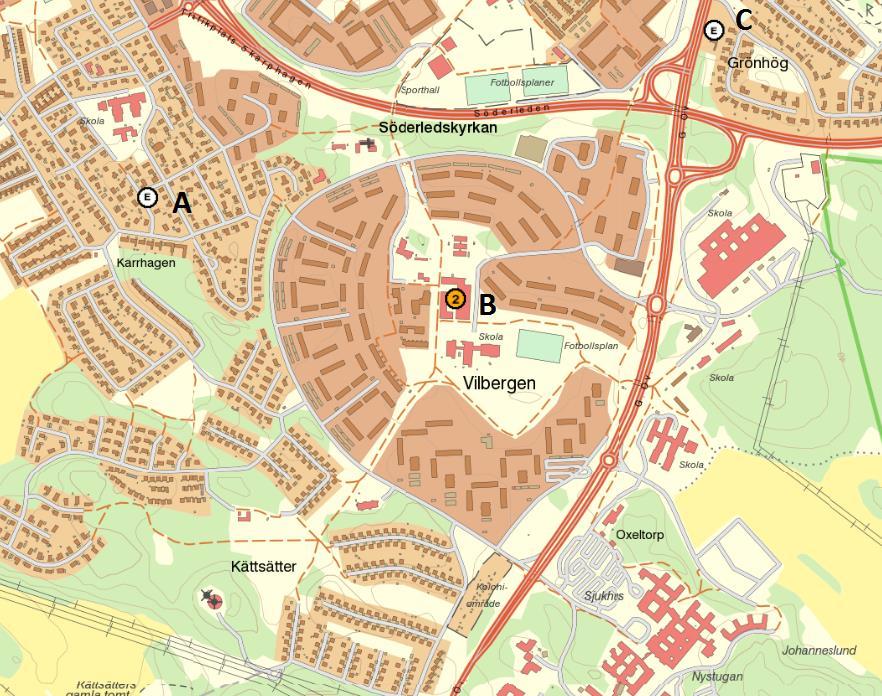

9 PM Figur 3.4. Karta över potentiellt förorenade områden (hämtad från Länsstyrelsens WebbGIS, Östgötakartan) 4 Underlag för PM Underlag utgörs av: 1. Markteknisk undersökningsrapport/geoteknik och markmiljöteknik, Vilbergen, Norrköping, Geoteknisk och markmiljöteknisk undersökning inför framtagande av ny detaljplan för fastigheterna Smaragden 1 och 2, Safiren 1 och 2 samt Topasen 1 och 2 med närområden inom Vilbergen i Norrköping. Handling upprättad av ÅF-Infrastructure AB, uppdragsnummer , daterad Riktvärden/jämförvärden Analysresultat av jordprover jämförs med Naturvårdsverkets (NV) generella riktvärden för förorenad mark (Naturvårdsverket, 2016). De generella riktvärdena anger en föroreningshalt under vilken det inte förväntas några skadliga effekter på människor och miljö. Det innebär inte nödvändigtvis att ett överskridande av riktvärden medför negativa effekter (Naturvårdsverket, 2009). I Naturvårdsverkets modell används två olika typer av markanvändning för beräkning av de generella riktvärdena: Känslig markanvändning (KM), där marken kan användas för bostäder, jordbruk, skolor och liknande. Där föroreningsnivåer inte begränsar markanvändningen och där grundvatten och ytvatten intill området skyddas. Sida 9 (15)

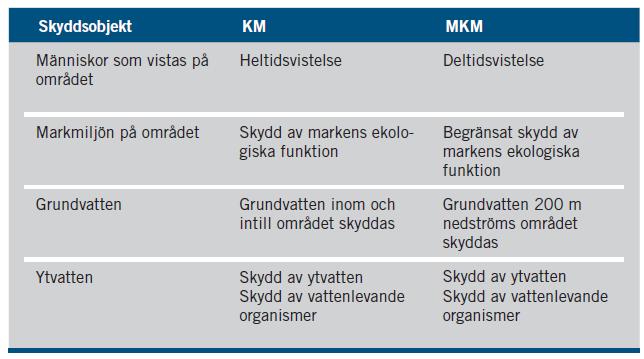

10 PM Mindre Känslig Markanvändning (MKM), där marken kan användas för kontor, handel, industri, trafikanläggningar och liknande. Där föroreningsnivåer begränsar markanvändning på området och där skyddet av hälsa och markmiljö är mindre omfattande än för känslig markanvändning. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas. Nedanstående figur 5.1 visar vilka skyddsobjekt som beaktas vid KM och MKM. Figur 5.1. Skyddsobjekt som beaktas för de generella typerna av markanvändning (Naturvårdsverket, 2009). Undersökningsområdet utgörs i nuläget i huvudsak av gräsytor, trädbevuxna ytor samt hårdgjorda ytor med beläggning av asfalt. Området planeras dock för bostäder, lekytor och park, jämförelse med riktvärden görs därför främst med KM. 6 Resultat 6.1 Analysresultat Analysresultatet visar på följande: Av 65 prover överskrider 24 st. KM, varav 6 prover även överskrider MKM. Ba, Pb, Zn, aromater >C10-C16, aromater >C16-C35, bensen, PAH-M och PAH-H har påträffats över MKM. Cd, Cu, Hg, alifater >C16-C35, aromater >C8-C10 har påträffats över KM. De delområden där halter över riktvärden för KM påträffats är A, B, I, J, K, L och M. Sammanställning för vilka ämnen i respektive delområde kan ses i tabell 6.1. Karta över föroreningshalter kan ses i bilaga 1. Sida 10 (15)

11 PM Tabell 6.1. Analyserade ämnen vilka överskrider KM i respektive delområde. D.o. = delområde D.o. Jordprov Ämnen över KM (orange över MKM) Fyllnadsmaterial/ Naturlig mark A 18AF04 0-0,5 PAH-H Fyllnadsmaterial B 18AF11 0-0,5 PAH-H Naturlig mark 18AF32 0-0,5 PAH-H Fyllnadsmaterial 18AF33 0-0,5 Pb, aromater >C10-C16, PAH-M, PAH-H Fyllnadsmaterial 18AF36 0,04-1,4 PAH-M, PAH-H Fyllnadsmaterial I 18AF36 0,9-1,4 PAH-M, PAH-H Fyllnadsmaterial 18AF38 0-0,5 Pb Fyllnadsmaterial 18AF41 0-0,7 PAH-M, PAH-H Fyllnadsmaterial J 18AF42 0-0,5 18AF42 0,5-1,0 Hg, Pb, aromater >C10-C16, aromater >C16- C35, bensen, PAH-M, PAH-H Hg, Pb, alifater >C16-C35, aromater >C8-C10, aromater >C10-C16, aromater >C16-C35, bensen, PAH-L, PAH-M, PAH-H Fyllnadsmaterial Naturlig mark 18AF43 0-0,5 PAH-H Fyllnadsmaterial 18AF51 0-0,5 PAH-H Fyllnadsmaterial 18AF52 0-0,5 Ba, Cd, Cu, Hg, Pb, Zn, PAH-M, PAH-H Fyllnadsmaterial 18AF53 0-0,5 Cu, Hg, Pb, PAH-H Fyllnadsmaterial K 18AF55 0,5-1,0 PAH-M, PAH-H Fyllnadsmaterial 18AF56 0-0,5 Hg, Pb, PAH-H Fyllnadsmaterial 18AF57 0-1,0 PAH-H Naturlig mark 18AF58 0-0,5 PAH-H Fyllnadsmaterial 18AF59 0-0,5 Ba, Cd, Cu, Pb, Zn, alifater >C16-C35 Fyllnadsmaterial L 18AF60 0-0,5 alifater >C16-C35, PAH-H Fyllnadsmaterial 18AF61 0-0,5 Hg, Pb, PAH-H Fyllnadsmaterial 18AF62 0-0,5 Ba, Cu, Hg, Pb, Zn, PAH-H Fyllnadsmaterial 18AF68 0-0,5 Hg, Pb, Zn, PAH-M, PAH-H Fyllnadsmaterial M 18AF69 0-0,3 Pb, PAH-H Naturlig mark Sida 11 (15)

12 PM I delområde C, D, E, F, G, H, N, O och P har inga halter över KM påträffats. Analysresultat jämfört med riktvärden redovisas i bilaga 2. Analysprotokoll bifogas i bilaga Allmänt om påträffade föroreningar Majoriteten av de massor som bedöms förorenade utgörs av fyllnadsmassor med höga halter PAH och tungmetaller (till största del kvicksilver, bly och koppar). Enstaka prover visar även förhöjda halter alifater, aromater och bensen. Beträffande PAH är det främst PAH-H som förekommer men i ett flertal prover även PAH-M. Lågmolekylära PAH är vattenlösliga och sprids lätt medan medelstora och högmolekylära PAH främst sprids partikelbundet. För PAH-M styrs KM av långtidseffekter för hälsa, främst avseende inandning av ånga. Vid bostadsbebyggelse vid förorenad mark av PAH-M finns främst risker om föroreningen sprids till inomhusluft. Riktvärdet vid KM för PAH-H styrs även av långtidseffekter för hälsa, men här främst avseende intag av växter och i viss mån avseende intag av jord och hudkontakt. Beträffande tungmetaller binds de flesta av dessa hårt till partiklar och organiskt material i marken och sprids därför långsamt. Huvudsakliga spridningen sker via partikelbunden transport. Kvicksilver är mer spridningsbenägen då det kan påträffas dels flytande och dels i gasform. Riktvärdet för KM avseende kvicksilver och bly styrs av långtidseffekter för hälsa och för koppar styrs riktvärdet av miljörisker. 6.3 Föroreningarnas ursprung I Norrköping är förorenat fyllnadsmaterial vanligt förekommande. Det går inte utifrån denna undersökning konstatera vad som orsakat föroreningarna i området. En orsak kan vara att förorenat fyllnadsmaterial transporterats till området i samband med att området bebyggdes i mitten av 60-talet. De verksamheter som identifierats i närområdet och som kan generera föroreningar i mark kan även de vara en källa till föroreningarna i området. Drivmedels- och bilvårdsanläggningar kan medföra förekomst av alifater, aromater och PAH och kemtvättar kan innebära utsläpp av klorerade lösningsmedel. Avstånden mellan undersökningsområdet och de identifierade verksamheterna är dock stort. Verksamheternas påverkat på området bedöms utifrån kända förutsättningars inte vara avgörande för föroreningssituationen i området. 7 Diskussion och rekommendationer 7.1 Område A Område A innehar i 1 prov (0-0,5 m djup, bestående av fyll) halter PAH-H strax över riktvärdet för KM (halt - 1,1 mg/kg TS, KM 1 mg/kg TS). I övriga 2 prover underskrider halten PAH-H rapporteringsgräns. Styrande för riktvärdet är långtidseffekter på hälsa. Påverkan är främst från intag av växter, intag av jord och hudkontakt. Avståndet mellan punkterna, den höga känsligheten (förskola) och fåtalet prover i delområdet gör att vidare undersökning och/eller riskbedömning bedöms nödvändig för att kunna konstatera om påträffade PAH-halter utgör en oacceptabel Sida 12 (15)

13 PM hälsorisk eller inte. Förslagsvis genomförs provgropsgrävning med spade och analys av ytlig jord i ca 4 punkter i närheten av 18AF Område B PAH-H har påträffats i 2 punkter i östra delen av området, vid punkt 18AF11 (>KM) och 18AF16 (<KM). I övriga 3 prover underskrider halterna rapporteringsgräns. I nuläget utgörs området av skog och vid deltidsvistelse indikerar uppmätta halter inga oacceptabla hälsorisker. Vid bostadsbebyggelse i delområdet, främst i öst, kan det dock innebära hälsorisker för människor vid långtidsexponering. För östra delen av området föreslås vidare undersökning. Antalet analyserade prover (5st) bedöms för få för att statistiskt beräkna ett representativt värde för UCLM (upper confidence limit of the mean) för delområdet. Förslagsvis genomförs provgropsgrävning med spade och analys av ytlig jord i ca 3 punkter i närheten av 18AF Område C Vid geotekniska rutinförsök noterade MRM (Mark radon och miljö, laboratorium) svag oljelukt i ett prov taget från 18AF23. Provet bestod av sandigt siltigt grus taget under asfalt. Inget prov har tagits ut för den miljötekniska undersökningen från provpunkten och analys avseende föroreningar saknas. I övriga provpunkter inom området underskrider samtliga analyserade halter riktvärden för KM. Majoriteten av delområdet bedöms ej förorenat, men vid omhändertagande av massor i närheten av 18AF23 bör massorna provtas och analyseras. 7.4 Område I I delområdet har bly samt aromater >C10-C16 påträffats över KM och PAH-M samt PAH-H över MKM. I nuläget utgörs delområdet av en parkering som är planlagd för bostäder. Påträffade föroreningar kan utgöra oacceptabel hälsorisk och miljörisk för omgivningen. För delområdet föreslås vidare undersökning, se sammanfattning nedan. 7.5 Område J I delområde J har kvicksilver, bly, alifater >C16-C35 samt aromater >C8-C10 påträffats över KM och aromater >C10-C16, aromater >C16-C35, bensen, PAH-L, PAH-M samt PAH- H påträffats över MKM. Området utgörs i nuläget av grönyta och är planlagt för bostäder. Påträffade föroreningar kan utgöra oacceptabel hälsorisk och miljörisk för omgivningen. För delområdet föreslås vidare undersökning, se sammanfattning nedan. 7.6 Område K Delområdet utgörs i nuläget av grönytor och parkeringsytor och är planlagt som bostadsområde. I södra delen av området (punkterna 18AF44-50) underskrider uppmätta halter KM. I punkt 18AF51 och norrut påträffas kadmium, koppar, kvicksilver, PAH-M samt PAH-H över KM och barium, bly samt zink över MKM. I norra delområdet kan påträffade föroreningar utgöra oacceptabel hälsorisk och miljörisk för omgivningen. För norra delområdet föreslås vidare undersökning, se sammanfattning nedan. 7.7 Område L I delområdet, främst i öst, har kadmium, koppar, kvicksilver, bly, alifater >C16-C35, PAH- M samt PAH-H påträffats över KM och barium samt zink över MKM. I nuläget utgörs området av skog och det är planerat för bostäder. Påträffade föroreningar i delområdet Sida 13 (15)

14 PM kan utgöra oacceptabel hälsorisk och miljörisk för omgivningen. För delområdet föreslås vidare undersökning, se sammanfattning nedan. 7.8 Område M I området har bly och PAH-H påträffats över KM. Området planeras för park. Endast en provpunkt har undersökts och delområdet är relativt stort. För området föreslås vidare undersökning, se sammanfattning nedan. 7.9 Område N I delområdet har prov från en provpunkt analyserats. Analysresultatet visade inga halter över KM men området är relativt stort och närliggande områden innehar föroreningshalter. I området kan det vara lämpligt att med hjälp av provgropsgrävning med spade i ytlig jord ta ytterligare prov för att bekräfta att området inte är förorenat Område D, E, F, G, H, O, P Dessa delområden är relativt väl undersökta och samtliga analyserade halter underskrider riktvärden för KM. Analysresultat tyder på att dessa områden ej är förorenade och inte är i behov av åtgärder eller vidare miljöundersökning Sammanfattande slutsatser Delområdena A, B, I, J, K, L, M innehar föroreningshalter vilka överskrider Naturvårdsverkets generella riktvärden för KM och i viss mån även MKM. Vid bostadsbebyggelse, lekytor och park (därmed känslig markanvändning) i dessa delområden bör vidare undersökning/avgränsning (främst i djup) och riskbedömning (möjligen med platsspecifika riktvärden) genomföras. För de delområden som är i behov av vidare undersökning föreslås att massorna antingen undersöks i samband med miljökontroll i entreprenadskedet, alternativt att massorna förklassas genom att t.ex. dela upp områdena i rutnät om ca 10x10 m med en provpunkt i varje ruta. I varje provpunkt genomförs sedan skruvprovtagning med borrbandvagn eller provgropsgrävning med grävmaskin och prover analyseras avseende aktuella föroreningar i respektive delområde. Vid ytterligare analyser och därmed större datamängd kan statistiska beräkningar för UCLM användas för att bättre bedöma riskerna i respektive delområde. Analys av underlagrande naturlig mark bör genomföras i de provpunkter där förorening påträffats i fyllnadsmassorna Övrigt Underrättelse om påträffade föroreningar ska delges tillsynsmyndigheten (enligt miljöbalken kap 10 11). Vid omhändertagande av förorenade massor ska anmälan om avhjälpandeåtgärd delges tillsynsmyndigheten (enligt 28 förordning 1998:899). Sida 14 (15)

15 PM Referenser Länsstyrelsen i Östergötland, 2018, Östgötakartan (webbgis), LST Potentiellt förorenade områden. Naturvårdsverket, 2009, Riktvärden för förorenad mark Naturvårdsverket, 2016, Riktvärden för förorenad mark. SGU, 2018, Kartvisare (brunnar, jordartskarta, jorddjupskarta). ÅF, 2018, _PM_Geoteknik_Vilbergen Norrköping Sida 15 (15)

16 Kartor BILAGA 1 Page 0 (3)

17 ÅF INFRASTRUCTURE

18 Analysresultat jämförda med riktvärden BILAGA 2

19 Bilaga 2 Analysresultat jämförda med riktvärden Vilbergen, Norrköping Skruvprovtagning med borrbandvagn Provtagningsdatum: vecka 13-15, 2018 Max NV AF04 18AF06 18AF07 18AF09 18AF10 18AF11 18AF14 18AF16 18AF18 18AF19 18AF20 18AF21 18AF22 18AF24 18AF25 18AF25 18AF26 18AF27 18AF28 18AF29 18AF30 18AF31 Djup (m) KM MKM 0 0,5 0,5-0,8 0 0,5 0 0,7 0 0,5 0 0,5 0,4-1,0 0 0,5 0-0,5 0,04 0,6 0,04-0,6 0,04 0,7 0,04 0,7 0,04 0,7 0,2 0,7 0,7 1,2 0-0,5 0 0,5 0 0,5 0,5 1,0 0 0,5 0-0,5 Delområde A A A B B B B B C C C C C C C C C D E F G H TS_105 C % 94,6 85,4 86,8 87,6 77,1 76,8 82,7 88,5 87, ,2 91,2 84, , ,8 88,6 86,7 94,1 86,2 91,2 As mg/kg TS 9, ,19 1,56 1,19 1,46 1,56 1,8 1,71 1,7 1,55 1,1 1,82 2,29 1,85 1,43 1,48 1,71 1,7 1,74 1,84 1,3 1,75 1,45 Ba mg/kg TS ,9 34,4 28,2 23,8 35,9 27,5 15,1 52,9 56,9 20,4 39,2 57,1 27,9 32,6 23,4 32,4 59,3 35, ,2 44,6 20,7 Cd mg/kg TS 1,88 0,8 12 0,161 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,174 0,18 <0.1 <0.1 0,125 <0.1 <0.1 <0.1 <0.1 0,155 <0.1 0,0958 <0.1 <0.1 <0.1 Co mg/kg TS 12, ,37 3,74 4,03 4,43 4,17 4,14 3,03 3,53 5,27 3,02 3,83 5,41 4,94 6,09 3,3 4,13 4,67 4,03 5,49 3,06 3,59 2,82 Cr mg/kg TS 55, ,2 14,9 10,5 18,3 17,4 14, ,8 14,6 8, ,9 17, ,5 15,5 16, ,2 9,24 15,8 9,77 Cu mg/kg TS ,8 9,11 14,7 6,4 4,86 6,72 15,3 14, ,1 26,7 22,2 16,1 15, ,3 21,7 14 9,61 12,1 28,3 10,2 Hg mg/kg TS 1,49 0,25 2,5 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 Ni mg/kg TS 25, ,5 9,63 7, ,2 10,1 10,5 8,1 11,1 7,52 13,6 15,2 13,3 13,6 11,7 13, ,8 9,01 6,41 9,11 5,84 Pb mg/kg TS ,3 10,5 11,6 18,4 19,3 5,03 30,2 28,1 19,6 15,7 27,3 10,4 13,4 7, ,4 12,3 11,1 7,3 23,4 9 V mg/kg TS 43, ,5 15,5 12,8 18,4 21,8 18,1 9,99 12,7 18 9,17 11,4 18,4 15,6 25, ,5 14,3 11,6 14 9,15 13,8 9,02 Zn mg/kg TS ,9 34,6 37,4 41,9 15,4 82,3 81,3 22,2 39, ,1 49,7 31,6 42,2 94,5 42,9 38,7 30, ,9 TS_105 C % 92,8 85,2 85,7 88,1 80,5 69,3 82,4 88, ,8 89,3 91,4 84,9 91,1 91,4 88,5 86,3 84,9 89,2 85,1 90,1 87,8 91 alifater >C5 C8 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C8 C10 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <50 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C10 C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <100 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12 C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <100 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C5 C16 mg/kg TS <30 <30 <30 <30 <30 <30 <30 <30 <130 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 alifater >C16 C35 mg/kg TS <20 23 < < <20 43 <20 24 <20 aromater >C8 C10 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <5.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C10 C16 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <5.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylpyrener/metylfluorantener mg/kg TS 140 <1 <1 <1 <1 <1 <1 <1 <1 <5.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylkrysener/metylbens(a)antracener mg/kg TS 120 <1 <1 <1 <1 <1 <1 <1 <1 <5.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C16 C35 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <5.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 bensen mg/kg TS 0,15 0,012 0,04 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 toluen mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 etylbensen mg/kg TS <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 m,p xylen mg/kg TS 0,12 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 o xylen mg/kg TS 0,087 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 xylener, summa mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 TEX, summa mg/kg TS 0,4 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 naftalen mg/kg TS 11 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaftylen mg/kg TS 9,1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaften mg/kg TS 2,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoren mg/kg TS 4,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fenantren mg/kg TS 66 <0.1 <0.1 <0.1 <0.1 <0.1 0,42 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 antracen mg/kg TS 10 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoranten mg/kg TS 89 0,25 <0.1 <0.1 <0.1 <0.1 0,68 <0.1 0,27 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,24 <0.1 <0.1 <0.1 <0.1 0,17 pyren mg/kg TS 65 0,24 <0.1 <0.1 <0.1 <0.1 0,58 <0.1 0,26 <0.50 <0.1 <0.1 <0.1 <0.1 0,1 <0.1 <0.1 0,22 <0.1 <0.1 <0.1 <0.1 0,15 bens(a)antracen mg/kg TS 68 0,16 <0.08 <0.08 <0.08 <0.08 0,18 <0.08 0,11 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,11 <0.08 <0.08 <0.08 <0.08 <0.08 krysen mg/kg TS 76 0,19 <0.08 <0.08 <0.08 <0.08 0,33 <0.08 0,22 <0.40 <0.08 <0.08 <0.08 <0.08 0,084 <0.08 <0.08 0,16 0,087 <0.08 <0.08 <0.08 0,11 bens(b)fluoranten mg/kg TS 65 0,26 <0.08 <0.08 <0.08 <0.08 0,38 <0.08 0,27 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,19 0,086 <0.08 <0.08 <0.08 0,1 bens(k)fluoranten mg/kg TS 42 0,11 <0.08 <0.08 <0.08 <0.08 0,15 <0.08 0,13 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,1 <0.08 <0.08 <0.08 <0.08 <0.08 bens(a)pyren mg/kg TS 23 0,17 <0.08 <0.08 <0.08 <0.08 0,19 <0.08 0,088 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 dibens(ah)antracen mg/kg TS 23 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 benso(ghi)perylen mg/kg TS 36 0,14 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.50 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 indeno(123cd)pyren mg/kg TS 38 0,093 <0.08 <0.08 <0.08 <0.08 0,11 <0.08 <0.08 <0.40 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,088 <0.08 <0.08 <0.08 <0.08 <0.08 PAH, summa 16 mg/kg TS 630 1,6 <1.5 <1.5 <1.5 <1.5 3 <1.5 <1.5 <7.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 PAH, summa cancerogena mg/kg TS 340 0,98 <0.3 <0.3 <0.3 <0.3 1,3 <0.3 0,82 <1.5 <0.3 <0.3 <0.3 <0.3 0,084 <0.3 <0.3 0,65 0,17 <0.3 <0.3 <0.3 0,21 PAH, summa övriga mg/kg TS 290 0,63 <0.5 <0.5 <0.5 <0.5 1,7 <0.5 0,53 <2.5 <0.5 <0.5 <0.5 <0.5 0,1 <0.5 <0.5 0,46 <0.5 <0.5 <0.5 <0.5 0,32 PAH, summa L mg/kg TS <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.75 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 PAH, summa M mg/kg TS 230 3,5 20 0,49 <0.25 <0.25 <0.25 <0.25 1,7 <0.25 0,53 <1.3 <0.25 <0.25 <0.25 <0.25 0,1 <0.25 <0.25 0,46 <0.25 <0.25 <0.25 <0.25 0,32 PAH, summa H mg/kg TS ,1 <0.3 <0.3 <0.3 <0.3 1,3 <0.3 0,82 <1.5 <0.3 <0.3 <0.3 <0.3 0,084 <0.3 <0.3 0,65 0,17 <0.3 <0.3 <0.3 0,21 Gulmarkerade resultat överskrider KM Orangemarkerade resultat överskrider MKM Referenser Naturvårdsverkets generella riktvärden för förorenad mark, känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (2016) 1(3)

20 Bilaga 2 Analysresultat jämförda med riktvärden Vilbergen, Norrköping Skruvprovtagning med borrbandvagn Provtagningsdatum: vecka 13-15, 2018 Max NV AF32 18AF33 18AF34 18AF35 18AF36 18AF36 18AF37 18AF38 18AF38 18AF39 18AF40 18AF41 18AF42 18AF42 18AF43 18AF44 18AF45 18AF46 18AF47 18AF48 18AF49 18AF50 Djup (m) KM MKM 0 0,5 0 0,5 0,5 1,0 0,04 0,5 0,04 0,9 0,9 1,4 0, ,5 1,0 1,7 0 0,5 0 0,5 0 0,7 0 0,5 0,5 1,0 0 0,5 0 0,5 0 0,5 0 0,5 0-0,5 0,04 0,5 0 0,5 0,5 1,0 Delområde I I I I I I I I I I I J J J J K K K K K K K TS_105 C % 94,6 83,4 82,7 90,5 78,7 89,1 78,1 85,7 75,6 77,7 78,8 85,8 84, , ,5 79,1 88,5 87,1 91,3 81,7 90,9 As mg/kg TS 9, ,88 2,22 2,32 1,78 1,31 1,09 1,64 7,5 4,96 9,68 4,34 2,54 6,94 4,66 2,1 1,21 1,44 0,974 1,72 1,45 2,22 1,54 Ba mg/kg TS ,6 62,6 24,7 43,4 30,8 39,5 20, ,4 44,8 71,2 78,9 82, , ,4 15,6 32,4 13,5 62,1 27,9 Cd mg/kg TS 1,88 0,8 12 0,278 0,228 <0.1 <0.1 0,126 0,124 <0.1 0,284 0,172 0,23 0,148 0,209 0,128 0,102 0,195 0,159 0,168 <0.1 <0.1 <0.1 0,134 <0.1 Co mg/kg TS 12, ,95 3,78 5,65 3,44 3,15 3,78 12,6 6,41 6,83 6,93 4,7 4,77 1,43 5,04 2,67 2,71 2,84 6,5 2,37 4,32 3,88 Cr mg/kg TS 55, ,8 16,6 12, ,1 13,2 14,2 35, ,2 16,6 28,4 5,78 12,4 9,43 11,5 7,18 16,1 4,37 14,7 9,1 Cu mg/kg TS ,1 22,2 13,6 12,8 11,4 12,2 6, ,4 26,8 28,8 37,3 46,7 43, ,5 24,3 7,11 15,3 6,5 20,5 24,4 Hg mg/kg TS 1,49 0,25 2,5 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,365 1,49 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 Ni mg/kg TS 25, ,9 12,2 9,27 11,7 6,52 7,57 9,5 25,5 14,1 15,4 14,8 10,1 13,3 3,73 10,6 7,48 6,37 5,23 12,4 4,25 7,91 8,1 Pb mg/kg TS ,2 51,5 4,86 9,5 14,4 16,4 8,82 84, ,7 20,7 37,3 58, ,6 36,6 30 5,14 10,5 3,74 26,4 8,93 V mg/kg TS 43, ,3 21,2 11,3 17,7 10, ,7 43,5 19,2 26,9 24, ,7 8,34 16,8 11,1 10,4 6,6 14,9 6,18 15,7 9,03 Zn mg/kg TS , ,4 38,7 54, , , ,6 91,6 75,8 54,5 89,1 54, ,8 35,6 14,7 59,1 49,3 TS_105 C % 92,8 85,6 82,7 90,7 78,4 83,4 83,4 87,8 75,8 86,3 80,3 86, ,2 69,4 86, ,7 90,1 87,1 91,7 82,5 91,7 alifater >C5 C8 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C8 C10 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <20 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C10 C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <40 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12 C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 70 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C5 C16 mg/kg TS <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 70 <30 <30 <30 <30 <30 <30 <30 <30 alifater >C16 C35 mg/kg TS < < < <20 < <20 aromater >C8 C10 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 13 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C10 C16 mg/kg TS <1 3 <1 <1 <1 <1 <1 <1 <1 <1 <1 < <1 <1 <1 <1 <1 <1 <1 <1 metylpyrener/metylfluorantener mg/kg TS 140 <1 4,9 <1 <1 1,6 3,1 <1 <1 <1 <1 <1 <1 5,4 140 <1 <1 <1 <1 <1 <1 <1 <1 metylkrysener/metylbens(a)antracener mg/kg TS 120 <1 2,3 <1 <1 <1 1,5 <1 <1 <1 <1 <1 <1 5,1 120 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C16 C35 mg/kg TS <1 7,2 <1 <1 2,5 4,6 <1 <1 <1 <1 <1 1, <1 <1 <1 <1 <1 <1 <1 <1 bensen mg/kg TS 0,15 0,012 0,04 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 0,15 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 toluen mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 0,19 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 etylbensen mg/kg TS <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 m,p xylen mg/kg TS 0,12 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 0,12 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 o xylen mg/kg TS 0,087 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 0,087 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 xylener, summa mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 0,21 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 TEX, summa mg/kg TS 0,4 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,4 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 naftalen mg/kg TS 11 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,61 11 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaftylen mg/kg TS 9,1 <0.1 0,53 <0.1 <0.1 0,21 0,28 <0.1 <0.1 <0.1 <0.1 <0.1 0,13 0,67 9,1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaften mg/kg TS 2,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 2,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoren mg/kg TS 4,5 <0.1 0,25 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,23 4,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fenantren mg/kg TS 66 0,4 6,8 <0.1 <0.1 1,7 0,91 <0.1 0,11 <0.1 <0.1 <0.1 1,4 2,7 66 0,25 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 antracen mg/kg TS 10 0,16 1,4 <0.1 <0.1 0,3 0,29 <0.1 <0.1 <0.1 <0.1 <0.1 0,37 0,4 10 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoranten mg/kg TS 89 0,64 13 <0.1 < ,1 <0.1 0,16 <0.1 <0.1 <0.1 2,3 3,5 89 0,39 <0.1 0,19 <0.1 <0.1 <0.1 0,15 <0.1 pyren mg/kg TS 65 0,52 11 <0.1 <0.1 2,6 2,8 <0.1 0,13 <0.1 <0.1 <0.1 1,9 2,5 65 0,32 <0.1 0,16 <0.1 <0.1 <0.1 <0.1 <0.1 bens(a)antracen mg/kg TS 68 0,26 4,4 <0.08 < ,4 <0.08 0,095 <0.08 <0.08 <0.08 0,82 2,9 68 0,25 <0.08 0,13 <0.08 <0.08 <0.08 0,081 <0.08 krysen mg/kg TS 76 0,35 5,4 <0.08 <0.08 1,3 1,6 <0.08 0,18 <0.08 <0.08 <0.08 0,99 3,4 76 0,33 0,095 0,16 <0.08 <0.08 <0.08 0,098 <0.08 bens(b)fluoranten mg/kg TS 65 0,37 6,7 <0.08 <0.08 1,7 2,2 <0.08 0,18 <0.08 0,085 <0.08 1,2 3,3 65 0,32 0,095 0,16 <0.08 <0.08 <0.08 0,13 <0.08 bens(k)fluoranten mg/kg TS 42 0,17 2,6 <0.08 <0.08 0,63 0,81 <0.08 0,089 <0.08 0,085 <0.08 0,52 1,2 42 0,16 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 bens(a)pyren mg/kg TS 23 0,15 4,1 <0.08 <0.08 1,2 1,6 <0.08 <0.08 <0.08 <0.08 <0.08 0,8 0, ,12 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 dibens(ah)antracen mg/kg TS 23 <0.08 0,47 <0.08 <0.08 0,19 0,27 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,43 23 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 benso(ghi)perylen mg/kg TS 36 <0.1 2,3 <0.1 <0.1 0,87 1,1 <0.1 <0.1 <0.1 <0.1 <0.1 0, ,13 <0.1 0,13 <0.1 <0.1 <0.1 <0.1 <0.1 indeno(123cd)pyren mg/kg TS 38 <0.08 1,9 <0.08 <0.08 0,91 1,1 <0.08 <0.08 <0.08 <0.08 <0.08 0,37 0, ,1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 PAH, summa 16 mg/kg TS <1.5 < <1.5 <1.5 <1.5 <1.5 < ,4 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 PAH, summa cancerogena mg/kg TS 340 1,3 26 <0.3 <0.3 6,9 9 <0.3 0,54 <0.3 0,17 <0.3 4, ,3 0,19 0,45 <0.3 <0.3 <0.3 0,31 <0.3 PAH, summa övriga mg/kg TS 290 1,7 35 <0.5 <0.5 8,7 8,5 <0.5 0,4 <0.5 <0.5 <0.5 6, ,1 <0.5 0,48 <0.5 <0.5 <0.5 0,15 <0.5 PAH, summa L mg/kg TS <0.15 0,53 <0.15 <0.15 0,21 0,28 <0.15 <0.15 <0.15 <0.15 <0.15 0,13 1,3 23 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 PAH, summa M mg/kg TS 230 3,5 20 1,7 32 <0.25 <0.25 7,6 7,1 <0.25 0,4 <0.25 <0.25 < , ,96 <0.25 0,35 <0.25 <0.25 <0.25 0,15 <0.25 PAH, summa H mg/kg TS ,3 28 <0.3 <0.3 7,8 10 <0.3 0,54 <0.3 0,17 <0.3 5, ,4 0,19 0,58 <0.3 <0.3 <0.3 0,31 <0.3 Gulmarkerade resultat överskrider KM Orangemarkerade resultat överskrider MKM Referenser Naturvårdsverkets generella riktvärden för förorenad mark, känslig markanvändn 2(3)

21 Bilaga 2 Analysresultat jämförda med riktvärden Vilbergen, Norrköping Skruvprovtagning med borrbandvagn Provtagningsdatum: vecka 13-15, 2018 Max NV AF51 18AF52 18AF53 18AF54 18AF55 18AF56 18AF57 18AF58 18AF59 18AF60 18AF61 18AF62 18AF64 18AF65 18AF65 18AF67 18AF68 18AF69 18AF70 18AF71 18AF72 Djup (m) KM MKM 0 0,5 0 0,5 0 0,5 0,04 0,5 0,5 1,0 0 0,5 0 1,0 0,0 0,5 0 0,5 0,0 0,5 0,5 1,0 0 0,5 0-0,5 0-0,5 0,5 1,0 0 0,5 0 0,5 0 0,3 0,5 1,0 0 0,5 0,5 1,0 Delområde K K K K K K K L L L L L L L L L L M N O P TS_105 C % 94,6 78,9 80,7 84, ,6 84,4 76,9 86,3 66,9 85, ,4 83,4 82,3 89,2 94,6 84, ,1 89,3 91,2 As mg/kg TS 9, ,75 4,09 2,53 1,29 2,3 1,91 2,91 1,57 4,73 3,5 3,66 5,05 2,64 2,56 1,98 1,57 2,46 3,67 1,19 1,74 1,22 Ba mg/kg TS , ,5 74,2 75,9 91,3 40, ,8 31,9 86,8 95,7 34,2 66,6 19,9 Cd mg/kg TS 1,88 0,8 12 0,155 1,88 0,264 <0.1 0,289 0,37 0,239 0,118 0,925 0,246 0,252 0,423 0,211 0,254 0,168 0,0979 0,382 0,257 <0.1 <0.1 <0.1 Co mg/kg TS 12, ,4 5,08 5,79 2,96 3,86 3,45 7,32 4,86 8,89 6,78 7,81 5,72 8,09 6,91 5,67 3,17 5,01 6,13 4,52 4,31 3,6 Cr mg/kg TS 55, ,7 15,9 16,5 10,8 12,2 12,1 22,8 16,7 55,9 24,6 23,5 15,5 25,1 28,1 18,7 8,65 15, ,2 10 Cu mg/kg TS , ,4 10,5 35,9 37,3 34,5 14,6 90,6 52,9 46,3 86,2 27,4 47,2 20,2 13,1 27,8 36,7 12,1 16,8 10,7 Hg mg/kg TS 1,49 0,25 2,5 <0.2 0,517 0,582 <0.2 0,247 0,283 <0.2 <0.2 0,204 <0.2 0,579 0,775 <0.2 <0.2 <0.2 <0.2 0,291 0,222 <0.2 <0.2 <0.2 Ni mg/kg TS 25, ,77 13,9 10,6 8,72 8,9 8,16 16,8 11,3 18,1 15, ,5 18,1 14,3 11,8 6,63 9,69 15,1 9,41 11,4 8,06 Pb mg/kg TS , ,1 8,25 38,7 53,1 34,8 13, , ,1 21,5 25,9 11, ,8 16,5 14,6 4,13 V mg/kg TS 43, ,8 11,1 11,2 13,5 26,2 15,6 28,6 24, ,7 28,1 29,9 19,8 10,3 15,7 28,6 11,1 15,3 9,5 Zn mg/kg TS , , , , ,4 47, ,7 75,6 19,7 TS_105 C % 92,8 83,3 80,4 81,9 90,2 88,5 83,5 81,9 85,2 68,8 83, , ,8 88,4 91,9 83,9 78,2 91,4 87,2 91,1 alifater >C5 C8 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C8 C10 mg/kg TS <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 alifater >C10 C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12 C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C5 C16 mg/kg TS <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 <30 alifater >C16 C35 mg/kg TS < < < <20 20 <20 aromater >C8 C10 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C10 C16 mg/kg TS <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylpyrener/metylfluorantener mg/kg TS 140 <1 <1 <1 <1 1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylkrysener/metylbens(a)antracener mg/kg TS 120 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 aromater >C16 C35 mg/kg TS <1 1,4 <1 <1 1,4 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 1,3 <1 <1 <1 <1 bensen mg/kg TS 0,15 0,012 0,04 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 toluen mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 etylbensen mg/kg TS <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 m,p xylen mg/kg TS 0,12 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 o xylen mg/kg TS 0,087 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 xylener, summa mg/kg TS 0, <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 TEX, summa mg/kg TS 0,4 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 naftalen mg/kg TS 11 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaftylen mg/kg TS 9,1 <0.1 0,17 <0.1 <0.1 0,15 <0.1 <0.1 0,11 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,21 0,12 <0.1 <0.1 <0.1 acenaften mg/kg TS 2,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoren mg/kg TS 4,5 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fenantren mg/kg TS 66 0,14 0,37 0,3 <0.1 0,61 0,13 <0.1 0,42 0,14 0,19 0,73 0,29 <0.1 <0.1 <0.1 <0.1 0,84 0,69 0,11 <0.1 <0.1 antracen mg/kg TS 10 <0.1 0,18 0,12 <0.1 0,24 <0.1 <0.1 <0.1 <0.1 <0.1 0,21 0,12 <0.1 <0.1 <0.1 <0.1 0,23 0,17 <0.1 <0.1 <0.1 fluoranten mg/kg TS 89 0,41 1,7 0,88 <0.1 1,7 0,47 0,26 0,88 0,18 0,67 0,86 0,72 0,19 <0.1 0,13 0,25 1,5 0,95 0,38 0,11 <0.1 pyren mg/kg TS 65 0,31 1,4 0,71 <0.1 1,4 0,39 0,28 0,88 0,17 0,61 0,7 0,61 0,17 <0.1 0,11 0,2 1,2 0,77 0,35 0,11 <0.1 bens(a)antracen mg/kg TS 68 0,15 0,68 0,32 <0.08 0,69 0,2 0,19 0,31 0,1 0,3 0,23 0,31 <0.08 <0.08 <0.08 0,11 0,49 0,35 0,12 <0.08 <0.08 krysen mg/kg TS 76 0,21 0,78 0,41 <0.08 0,73 0,25 0,21 0,42 0,17 0,45 0,44 0,39 0,096 <0.08 0,087 0,16 0,92 0,56 0,22 0,082 <0.08 bens(b)fluoranten mg/kg TS 65 0,17 0,88 0,39 <0.08 0,97 0,28 0,34 0,31 0,16 0,49 0,43 0,48 <0.08 <0.08 <0.08 0,16 1,2 0,61 0,2 0,096 <0.08 bens(k)fluoranten mg/kg TS 42 0,1 0,45 0,25 <0.08 0,36 0,17 0,21 0,28 0,3 0,2 0,25 0,21 0,08 <0.08 <0.08 <0.08 0,4 0,23 0,084 <0.08 <0.08 bens(a)pyren mg/kg TS 23 0,14 0,76 0,32 <0.08 0,76 0,2 0,26 0,42 0,2 0,35 0,22 0,32 <0.08 <0.08 <0.08 0,084 0,55 0,34 0,11 <0.08 <0.08 dibens(ah)antracen mg/kg TS 23 <0.08 0,17 <0.08 <0.08 0,19 <0.08 <0.08 0,094 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 0,08 <0.08 <0.08 <0.08 <0.08 benso(ghi)perylen mg/kg TS 36 0,19 0,9 0,36 <0.1 0,73 0,11 0,29 0,5 <0.1 0,22 <0.1 0,2 <0.1 <0.1 <0.1 <0.1 0,44 0,28 <0.1 <0.1 <0.1 indeno(123cd)pyren mg/kg TS 38 0,14 0,73 0,34 <0.08 0,66 0,2 0,24 0,36 <0.08 0,16 0,13 0,15 <0.08 <0.08 <0.08 <0.08 0,35 0,21 <0.08 <0.08 <0.08 PAH, summa 16 mg/kg TS ,2 4,4 <1.5 9,2 2,4 2,3 5 <1.5 3,6 4,2 3,8 <1.5 <1.5 <1.5 <1.5 8,4 5,3 1,6 <1.5 <1.5 PAH, summa cancerogena mg/kg TS 340 0,91 4,5 2 <0.3 4,4 1,3 1,5 2,2 0,93 2 1,7 1,9 0,18 <0.3 0,087 0,51 4 2,3 0,73 0,18 <0.3 PAH, summa övriga mg/kg TS 290 1,1 4,7 2,4 <0.5 4,8 1,1 0,83 2,8 0,49 1,7 2,5 1,9 0,36 <0.5 0,24 0,45 4,4 3 0,84 0,22 <0.5 PAH, summa L mg/kg TS <0.15 0,17 <0.15 <0.15 0,15 <0.15 <0.15 0,11 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 0,21 0,12 <0.15 <0.15 <0.15 PAH, summa M mg/kg TS 230 3,5 20 0,86 3,7 2 < ,99 0,54 2,2 0,49 1,5 2,5 1,7 0,36 <0.25 0,24 0,45 3,8 2,6 0,84 0,22 <0.25 PAH, summa H mg/kg TS ,1 5,4 2,4 <0.3 5,1 1,4 1,7 2,7 0,93 2,2 1,7 2,1 0,18 <0.3 0,087 0,51 4,4 2,6 0,73 0,18 <0.3 Gulmarkerade resultat överskrider KM Orangemarkerade resultat överskrider MKM Referenser Naturvårdsverkets generella riktvärden för förorenad mark, känslig markanvändn 3(3)

22 Analysprotokoll BILAGA 3

23 Sida 1 (44) T QTIZQM1SMB Ankomstdatum ÅF Infrastructure AB Utfärdad David Rogbeck Infrastructure Storgatan Linköping Projekt Bestnr Vilbergen Analys av fast prov 18AF04 0-0,5 O TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 85.2 % 2 O JOHE alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J OLSA alifater >C10-C12 <20 mg/kg TS 3 J OLSA alifater >C12-C16 <20 mg/kg TS 3 J OLSA alifater >C5-C16 * <30 mg/kg TS 3 N MASU alifater >C16-C35 34 mg/kg TS 3 J OLSA aromater >C8-C10 <1 mg/kg TS 3 J OLSA aromater >C10-C16 <1 mg/kg TS 3 J OLSA metylpyrener/metylfluorantener * <1 mg/kg TS 3 N OLSA metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N OLSA aromater >C16-C35 <1 mg/kg TS 3 J OLSA bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa * <0.05 mg/kg TS 3 N MASU TEX, summa * <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J OLSA acenaftylen <0.1 mg/kg TS 3 J OLSA acenaften <0.1 mg/kg TS 3 J OLSA fluoren <0.1 mg/kg TS 3 J OLSA fenantren <0.1 mg/kg TS 3 J OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

24 Sida 2 (44) T QTIZQM1SMB 18AF04 0-0,5 O antracen <0.1 mg/kg TS 3 J OLSA fluoranten mg/kg TS 3 J OLSA pyren mg/kg TS 3 J OLSA bens(a)antracen mg/kg TS 3 J OLSA krysen mg/kg TS 3 J OLSA bens(b)fluoranten mg/kg TS 3 J OLSA bens(k)fluoranten mg/kg TS 3 J OLSA bens(a)pyren mg/kg TS 3 J OLSA dibens(ah)antracen <0.08 mg/kg TS 3 J OLSA benso(ghi)perylen mg/kg TS 3 J OLSA indeno(123cd)pyren mg/kg TS 3 J OLSA PAH, summa mg/kg TS 3 D OLSA PAH, summa cancerogena * 0.98 mg/kg TS 3 N OLSA PAH, summa övriga * 0.63 mg/kg TS 3 N OLSA PAH, summa L * <0.15 mg/kg TS 3 N OLSA PAH, summa M * 0.49 mg/kg TS 3 N OLSA PAH, summa H * 1.1 mg/kg TS 3 N OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

25 Sida 3 (44) T QTIZQM1SMB 18AF07 0-0,5 O TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 88.1 % 2 O JOHE alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J OLSA alifater >C10-C12 <20 mg/kg TS 3 J OLSA alifater >C12-C16 <20 mg/kg TS 3 J OLSA alifater >C5-C16 * <30 mg/kg TS 3 N MASU alifater >C16-C35 53 mg/kg TS 3 J OLSA aromater >C8-C10 <1 mg/kg TS 3 J OLSA aromater >C10-C16 <1 mg/kg TS 3 J OLSA metylpyrener/metylfluorantener * <1 mg/kg TS 3 N OLSA metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N OLSA aromater >C16-C35 <1 mg/kg TS 3 J OLSA bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa * <0.05 mg/kg TS 3 N MASU TEX, summa * <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J OLSA acenaftylen <0.1 mg/kg TS 3 J OLSA acenaften <0.1 mg/kg TS 3 J OLSA fluoren <0.1 mg/kg TS 3 J OLSA fenantren <0.1 mg/kg TS 3 J OLSA antracen <0.1 mg/kg TS 3 J OLSA fluoranten <0.1 mg/kg TS 3 J OLSA pyren <0.1 mg/kg TS 3 J OLSA bens(a)antracen <0.08 mg/kg TS 3 J OLSA krysen <0.08 mg/kg TS 3 J OLSA bens(b)fluoranten <0.08 mg/kg TS 3 J OLSA bens(k)fluoranten <0.08 mg/kg TS 3 J OLSA bens(a)pyren <0.08 mg/kg TS 3 J OLSA dibens(ah)antracen <0.08 mg/kg TS 3 J OLSA benso(ghi)perylen <0.1 mg/kg TS 3 J OLSA indeno(123cd)pyren <0.08 mg/kg TS 3 J OLSA PAH, summa 16 <1.5 mg/kg TS 3 D OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

26 Sida 4 (44) T QTIZQM1SMB 18AF07 0-0,5 O PAH, summa cancerogena * <0.3 mg/kg TS 3 N OLSA PAH, summa övriga * <0.5 mg/kg TS 3 N OLSA PAH, summa L * <0.15 mg/kg TS 3 N OLSA PAH, summa M * <0.25 mg/kg TS 3 N OLSA PAH, summa H * <0.3 mg/kg TS 3 N OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

27 Sida 5 (44) T QTIZQM1SMB 18AF09 0-0,7 O TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 80.5 % 2 O JOHE alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J OLSA alifater >C10-C12 <20 mg/kg TS 3 J OLSA alifater >C12-C16 <20 mg/kg TS 3 J OLSA alifater >C5-C16 * <30 mg/kg TS 3 N MASU alifater >C16-C35 32 mg/kg TS 3 J OLSA aromater >C8-C10 <1 mg/kg TS 3 J OLSA aromater >C10-C16 <1 mg/kg TS 3 J OLSA metylpyrener/metylfluorantener * <1 mg/kg TS 3 N OLSA metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N OLSA aromater >C16-C35 <1 mg/kg TS 3 J OLSA bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa * <0.05 mg/kg TS 3 N MASU TEX, summa * <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J OLSA acenaftylen <0.1 mg/kg TS 3 J OLSA acenaften <0.1 mg/kg TS 3 J OLSA fluoren <0.1 mg/kg TS 3 J OLSA fenantren <0.1 mg/kg TS 3 J OLSA antracen <0.1 mg/kg TS 3 J OLSA fluoranten <0.1 mg/kg TS 3 J OLSA pyren <0.1 mg/kg TS 3 J OLSA bens(a)antracen <0.08 mg/kg TS 3 J OLSA krysen <0.08 mg/kg TS 3 J OLSA bens(b)fluoranten <0.08 mg/kg TS 3 J OLSA bens(k)fluoranten <0.08 mg/kg TS 3 J OLSA bens(a)pyren <0.08 mg/kg TS 3 J OLSA dibens(ah)antracen <0.08 mg/kg TS 3 J OLSA benso(ghi)perylen <0.1 mg/kg TS 3 J OLSA indeno(123cd)pyren <0.08 mg/kg TS 3 J OLSA PAH, summa 16 <1.5 mg/kg TS 3 D OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

28 Sida 6 (44) T QTIZQM1SMB 18AF09 0-0,7 O PAH, summa cancerogena * <0.3 mg/kg TS 3 N OLSA PAH, summa övriga * <0.5 mg/kg TS 3 N OLSA PAH, summa L * <0.15 mg/kg TS 3 N OLSA PAH, summa M * <0.25 mg/kg TS 3 N OLSA PAH, summa H * <0.3 mg/kg TS 3 N OLSA Sture Grägg sture.gragg@alsglobal.com :00:49

29 Sida 7 (44) T QTIZQM1SMB 18AF10 0-0,5 O TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 69.3 % 2 O JOHE alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J OLSA alifater >C10-C12 <20 mg/kg TS 3 J OLSA alifater >C12-C16 <20 mg/kg TS 3 J OLSA alifater >C5-C16 * <30 mg/kg TS 3 N MASU alifater >C16-C35 35 mg/kg TS 3 J OLSA aromater >C8-C10 <1 mg/kg TS 3 J OLSA aromater >C10-C16 <1 mg/kg TS 3 J OLSA metylpyrener/metylfluorantener * <1 mg/kg TS 3 N OLSA metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N OLSA aromater >C16-C35 <1 mg/kg TS 3 J OLSA bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa * <0.05 mg/kg TS 3 N MASU TEX, summa * <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J OLSA acenaftylen <0.1 mg/kg TS 3 J OLSA acenaften <0.1 mg/kg TS 3 J OLSA fluoren <0.1 mg/kg TS 3 J OLSA fenantren <0.1 mg/kg TS 3 J OLSA antracen <0.1 mg/kg TS 3 J OLSA fluoranten <0.1 mg/kg TS 3 J OLSA pyren <0.1 mg/kg TS 3 J OLSA bens(a)antracen <0.08 mg/kg TS 3 J OLSA krysen <0.08 mg/kg TS 3 J OLSA bens(b)fluoranten <0.08 mg/kg TS 3 J OLSA bens(k)fluoranten <0.08 mg/kg TS 3 J OLSA bens(a)pyren <0.08 mg/kg TS 3 J OLSA dibens(ah)antracen <0.08 mg/kg TS 3 J OLSA benso(ghi)perylen <0.1 mg/kg TS 3 J OLSA indeno(123cd)pyren <0.08 mg/kg TS 3 J OLSA PAH, summa 16 <1.5 mg/kg TS 3 D OLSA Sture Grägg sture.gragg@alsglobal.com :00:49
