1 Översiktligt miljöteknisk markundersökning inför exploatering av fastigheten Jäntan 2, Landskrona stad För: Landskrona stad, Stadsbyggnadskontoret Upprättad: Uppdrag: Version: 1 Structor Miljö Väst AB Org nr Kungsgatan Göteborg

2 Markundersökning Sida 2 av Jäntan 2, Landskrona Innehållsförteckning 1 BAKGRUND OCH SYFTE OMRÅDESBESKRIVNING BLIVANDE MARKANVÄNDNING FÖRORENINGSHYPOTES PROVTAGNING OCH ANALYSER NATURVÅRDSVERKETS GENERELLA RIKTVÄRDEN RESULTAT FÄLTOBSERVATIONER ANALYSRESULTAT JORD/FYLLNADSMASSOR RISKBEDÖMNING ÅTGÄRDSBEHOV OCH REKOMMENDATIONER... 9 Bilagor 1 Fältprotokoll med XRF-mätningar 2 Analysprotokoll Structor Miljö Väst AB

3 Markundersökning Sida 3 av Jäntan 2, Landskrona Bakgrund och syfte Structor Miljö Väst AB (Structor) har på uppdrag av Landskrona stad, stadsbyggnadskontoret, utfört en miljöteknisk markundersökning inför kommande exploatering av fastigheten Jäntan 2. Landskrona Stad avser att möjliggöra med ny bebyggelse med centrumverksamhet, parkeringsgarage och bostäder. Fastigheten är knappt m 2 och består idag av en parkering. En flygbild över området samt området som omfattas av provtagning är markerad i Figur 1. Figur 1. Flygfoto och fastighetskarta över Jäntan 2, Landskrona. Provtagningsområdet är ungefärligen markerat med gult. Syftet med provtagningen är att påvisa eventuella markföroreningar som kan innebära miljö- eller hälsorisker, myndighetskrav på sanering och/eller betydande merkostnader vid exploatering. Structor Miljö Väst AB

4 Markundersökning Sida 4 av Jäntan 2, Landskrona Områdesbeskrivning Fastigheten är belägen i centrala Landskrona består idag av en parkering. Området är en del av ursprungliga Landskrona och det finns bland annat en igenfylld vallgrav från 1700-talet som korsar fastigheten. Omfattande arkeologiska utredningar har utförts. Tidigare har en skolbyggnad från slutet av 1800-talet, se Figur 2, funnits inom fastigheten. Byggnaden revs under 1980-talet. Figur 2. Historisk flygbild till vänster ( tal) och modern flygbild till höger. En skolbyggnad fanns tidigare inom fastigheten. Den naturliga jorden i området utgörs av sand, alternativt moränlera, som förekommer i stor utsträckning i Landskronaområdet, se Figur 3, med mäktiga jorddjup (>10 m). Figur 3. Jordartskarta från SGU. Aktuellt undersökningsområde är markerat med gult. Orange färg är sand och blålila område är lermorän. Det finns idag en bergborrad energibrunn inom fastigheten. Djup till berg (sedimentärt berg) är ca 30 m. Generellt finns goda uttagsmöjligheter av grundvatten i den sedimentära berggrunden. Structor Miljö Väst AB

5 Markundersökning Sida 5 av Jäntan 2, Landskrona Blivande markanvändning Landskrona stad avser att uppföra bebyggelse för handel, kontorsverksamhet och bostäder. Ett parkeringsgarage ingår i planerna. I praktiken innebär detta att befintliga markytor inom planområdet kommer att bebyggas. Slutlig utformning av byggnaderna är ännu inte fastställd. 4 Föroreningshypotes Av den historiska inventeringen framgår att ingen miljöfarlig verksamhet verkar ha funnits på platsen. Då fastigheten använts under lång tid kan dock följande föroreningar förekomma: Lätt förorenade fyllnadsmassor (PAH, metaller). Dessa kan förekomma allmänt på fastigheten. Utförda arkeologiska grävningar visar att den tidigare vallgraven är utfylld med bland annat askrester. Fast avfall i jord så som rivningsrester (PAH, metaller) Föroreningshalterna förväntas generellt vara låga men det kan förekomma föroreningar i halter över de generella riktvärdena för bostäder (Naturvårdsverkets riktvärden för känslig markanvändning, KM). 5 Provtagning och analyser Markundersökningen genomfördes i november av Structor och personal från LL Geoteknik AB som anlitades för borrning med borrbandvagn. Totalt genomfördes skruvborrning i 9 provpunkter. Provpunkterna fördelades jämt över tomten (med anpassning till parkerade bilar och ledningar). Tre provpunkter placerades inom det område den gamla skolbyggnaden legat (skr 1, skr 2 och skr 3). Då en arkeologisk undersökning genomförts tidigare på fastigheten placerades inga provpunkter inom områden för de arkeologiska provgroparna. I varje provpunkt noterades jordlagerföljden. Prov uttogs på varje urskiljbart jordlager eller varje halvmeter där jordlagret var de samma, ner till naturlig jord. Provpunkter finns markerade i figur 2. Totalt 17 prover analyserades. Sju prover på fyllnadsmassor och ett prov på naturlig jord analyserades med avseende på tungmetaller. Åtta prover på fyllnadsmassor analyserades med avseende på tungmetaller och PAH. Ett prov på fyllnadsmassor analyserades med avseende på tungmetaller, PAH och PCB. anlitades för analys av proverna. Structor Miljö Väst AB

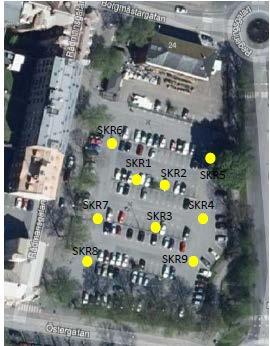

6 Markundersökning Sida 6 av Jäntan 2, Landskrona Figur 4. Flygfoto över Jäntan 2, Landskrona. Provpunkter är markerade med gula cirklar. Den tidigare skolbyggnaden bedöms ha legat vid provpunkt skr 1, skr 2 och skr 3 (se grå markering). 6 Naturvårdsverkets generella riktvärden Uppmätta föroreningshalter i jord har jämförts med Naturvårdsverkets generella riktvärden vid känslig markanvändning (KM, exempelvis bostäder) och mindre känslig markanvändning (MKM, t.ex. handel och kontor). Aktuell användning av fastigheterna klassas preliminärt som känslig markanvändning (KM) då området planeras för bostäder. Naturvårdsverkets generella riktvärden baseras på lågriskvärden och anger helt ofarliga nivåer för människor och miljö. Ett överskridande innebär således inte nödvändigtvis att det finns en risk för exempelvis människor som vistas i ett område. Naturvårdsverkets riktvärden för KM baseras på generella antaganden om att det finns egna grävda dricksvattenbrunnar inom området, att barn och vuxna har direktkontakt med jorden dagligen (livstid) och att exempelvis grön- respektive rotsaker odlas i jorden. Structor Miljö Väst AB

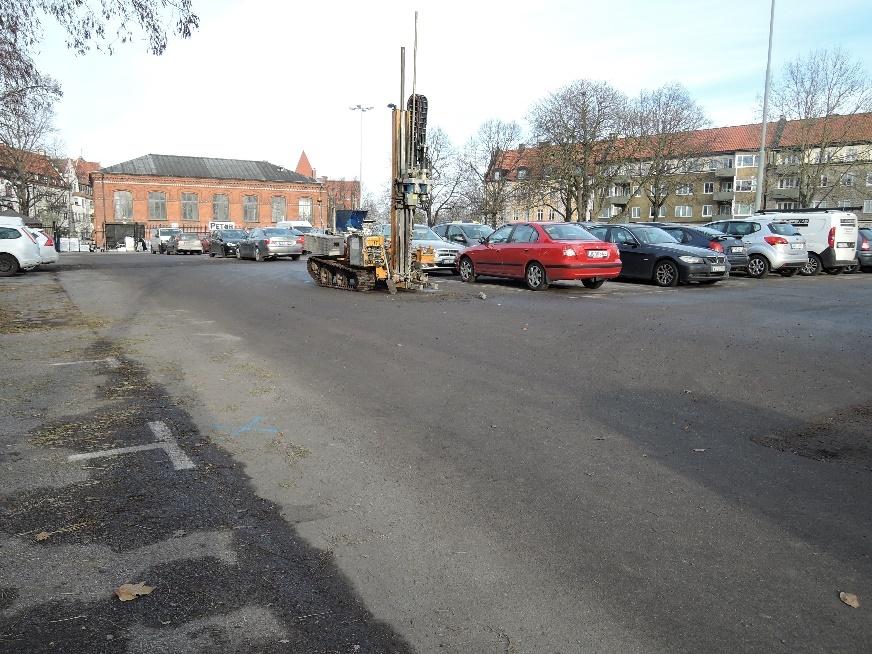

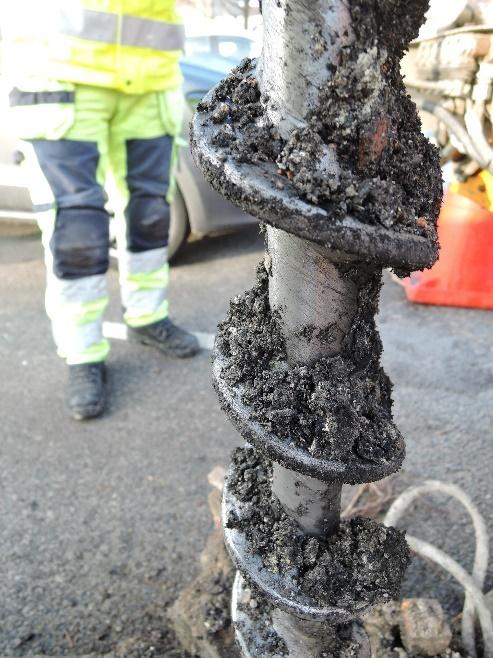

7 Markundersökning Sida 7 av Jäntan 2, Landskrona Resultat 7.1 Fältobservationer Av fältdokumentationen, bilaga 1, framgår att marken inom området består av ett tunt asfaltslager, mellan 5-10 cm tjockt. Asfaltslagret ligger på ett bärlager av grus och sand. Asfaltsspray användes för att i fält få en indikation på innehåll av tjära (PAH) i asfalten. Ingen tjärasfalt påträffades inom den asfalterade ytan. Fyllningen under asfalten består till största delen av grusig sand med mullinslag. Fyllningens mäktighet varierar från ca 1-2 meter under markytan i den östra delen till upp till 5 meter under markytan i den nordvästra delen. Under Skr 1 och Skr 2 påträffades en betongplatta ca 1 meter under markytan. I Skr 3 och Skr 7 finns ett ca 2 meter tjockt lager av fyllning med slagginslag (hårt bränd aska?) ungefär 2 meter under markytan. I fältprotokollet i bilaga 1 finns alla fältanteckningar och resultat från mätningar med XRF på prover med fyllning. Visuella indikationer på fasta avfall (aska, slagg, tegel, betong) påträffades i samtliga provpunkter. XRF-mätningar indikerade att det i fyllningen finns lätt förhöjda halter tungmetaller (fram för allt bly). För foton från provtagning se figur 5-6. Figur 5. Översiktlig bild över fastigheten. Figur 6. Skruv med slagg/aska med tegelinslag, skr 3. Structor Miljö Väst AB

8 Markundersökning Sida 8 av Jäntan 2, Landskrona Analysresultat jord/fyllnadsmassor I Tabell 1 nedan redovisas en sammanställning av analysresultaten för de analyserade parametrar som påvisats i halter överstigande laboratoriets rapporteringsgräns. Fullständiga analysprotokoll redovisas i bilaga 2. Tabell 1. Analysresultat från utvalda provpunkter. Endast de parametrar som överskrider rapporteringsgränsen tas med i sammanställningen. Halter i mg/kg TS. Borrpunkt Material Arsenik Barium Kadmium Krom Kobolt Koppar Nickel Bly Zink Kvicksilver PAH-L PAH-M PAH-H PCB-7 Skr 1 0,1-05m F/ gr Sa 1,02 49,1 0,482 10,1 5,78 18,8 7,83 44,3 134 <0,04 Skr 1 0,5-1m F/ Sa <0,5 15,4 <0,1 2,45 2,26 5,17 2,72 5,58 31,9 <0,04 <0,15 2,2 1,7 Skr 3 0,1-0,2m F/ mu Sa 2, ,10 17,1 7,94 28,9 14,3 81, ,135 Skr 3 0,4-1m F/gr Sa 2,11 32,8 0,237 24,4 1,93 49,3 4, ,08 <0,15 <0,25 <0,32 <0,007 Skr 3 1-1,5m F/ gr Sa 2,18 49,1 0,394 5,33 2,42 19,4 5, ,62 Skr 3 2-2,5m F/slagg 3,57 62,9 0,246 8,73 5,11 29,4 13,9 86, ,10 <0,15 1,1 4,2 Skr 4 0,3-1m F/mu gr Sa 3,03 81,8 0,229 7,27 2,84 66,0 7, ,9 0,426 <0,15 <0,25 <0,32 Skr 4 1-1,5m F/(gy) gr Sa 3, ,347 8,63 3,78 99,3 10,6 61,1 63,7 0,551 Skr 6 0,7-1m F/mu Sa 2,79 63,5 0,254 5,18 2,33 36,6 6,74 38,2 43,7 0,340 <0,15 <0,25 <0,32 Skr 6 1,5-2m F(?)/gy Sa 5,31 78,2 0,477 5,20 2, , ,3 0,361 Skr 6 2-3m si gy Sa 1,98 12,8 0,419 5,14 1,92 6,76 6,01 3,17 15,5 <0,04 Skr 7 0,3-0,8m F/mu Sa 3,05 84,1 0,305 9,46 3,60 88,3 9,76 71,3 72,1 0,203 <0,15 0,12 0,38 Skr 7 3-3,5m F/slagg 2,42 38,6 0,244 13,2 3,55 47,3 12,7 50,6 58,1 0,115 <0,15 <0,25 <0,32 Skr 7 4-4,5m F/slagg 1,54 32,7 0,145 7,59 2,65 30,4 9,71 32,2 43,5 0,102 Skr 8 0,3-0,5m F/gr Sa 5,60 91,6 0,349 13,7 7,88 41,1 20,5 56, ,160 Skr 8 0,6-1m F/gr Sa 4, ,369 9,53 3, , ,0 0,41 <0,15 <0,25 <0,32 Skr 9 0,2-0,8m F/ mu Sa 3, ,248 5,74 2, ,14 94,5 74,6 0,451 <0,15 <0,25 <0,32 Medelvärde i fyllnadsmassor , ,8 <0,15 <1 0,9-90-percentil i fyllnadsmassor , ,1 <0,15 <1 2,2 - KM , ,25 3 3,5 1 0,008 MKM , ,2 1) Naturvårdsverkets generella riktvärden för känslig markanvändning, KM 2) Naturvårdsverkets generella riktvärden för mindre känslig markanvändning, MKM. Av tabellen framgår att det finns lätt förhöjda halter (över KM) av tungmetaller (fram för allt bly, koppar och kvicksilver) i fyllnadsmassorna i de flesta provpunkterna. I två provpunkter, Skr 6 och Skr 3, överstiger koppar respektive kvicksilver riktvärdena för MKM i fyllnadsmassorna. Även något förhöjda halter av PAH återfinns i fyllnadsmassorna i två provpunkter. Medelvärdet för bly och kvicksilver i fyllnadsmassorna (16 analyser) är strax över KM. 90- percentilen för samtliga föroreningar i fyllnadsmassorna underskrider dock MKM. Den naturliga jorden under fyllnadsmassorna är inte förorenad. Structor Miljö Väst AB

9 Markundersökning Sida 9 av Jäntan 2, Landskrona Riskbedömning Blivande markanvändning är centrumfastigheter med handel, bostäder etc., vilket preliminärt klassas som känslig markanvändning (KM). Planerade byggnader kommer att uppföras med parkeringsgarage och i princip hela fastigheten kommer att bebyggas. Förhöjda halter av främst bly, koppar och kvicksilver har påträffats i fyllnadsmassorna. De förhöjda halterna bedöms vara relaterade till äldre fyllnadsmassor, askrester och dylikt som använts som fyllnadsmaterial inom fastigheten (bland annat för att fylla ut en äldre vallgrav). Hälsorisker kan teoretiskt uppkomma vid långvarig och upprepad exponering för bly- eller tjärförorenade (PAH-H) fyllnadsmassor, främst via intag av jord och ev. odling i massorna. De förhöjda halterna av kvicksilver överskrider i några prover de riktvärden som Naturvårdsverket beräknat avseende inandning av ånga i inomhusluft (0,25 mg/kg TS). Idag är markytorna hårdgjorda och även efter att planerade byggnader uppförts kommer inga fyllnadsmassor att finnas blottlagda ytligt. Det är därför inte sannolikt att människor exponeras för fyllnadsmassorna. De förhöjda halterna av kvicksilver som noterats i fyllnadsmassorna bedöms inte utgöra några risker vid planerad byggnation med parkeringsgarage och centrumverksamheter i bottenplan. Aktuella byggnader kommer även att uppföras enligt branschpraxis vilket innebär att markluft förhindras att tränga in i byggnaden och ventilation från parkeringsgarage sker separerat från ovanliggande lägenheter. Sammantaget bedöms således påträffade markföroreningar inte utgöra några hälsorisker idag eller vid planerad byggnation. I samband med markarbeten kan exponering ske för fyllnadsmassorna, främst genom intag av jord och hudkontakt. Bly kan innebära hälsorisker även vid enstaka exponeringstillfällen och Naturvårdsverket har därför beräknat ett riktvärde för enstaka intag av blyförorenad jord. Riktvärdet är 600 mg/kg. Då inga uppmätta blyhalter överskrider riktvärdet bedöms således inte heller några hälsorisker föreligga vid markarbeten, arkeologiska utgrävningar eller dylikt. Aktuella föroreningar, tungmetaller och PAH i askrester, fyllnadsmassor etc. är inte spridningsbenägna och utgör inga risker för exempelvis grundvattnet i den sedimentära berggrunden. Provtagning av de naturliga jordlagren under fyllnadsmassorna har inte heller uppvisat några förhöjda halter. Viss påverkan kan finnas lokalt vad gäller markmiljön. Förutsättningar för ett livskraftigt markekosystem är dock alltid begränsade under hårdgjorda ytor och byggnader. Sammantaget bedöms aktuella lätt förorenade fyllnadsmassor inte innebära några betydande hälsoeller miljörisker varken idag eller vid planerad användning av området. 9 Åtgärdsbehov och rekommendationer Utförd miljöteknisk markundersökning visar att det finns äldre lätt förorenade fyllnadsmassor med tegelrester, askrester o.d. inom området. Mäktigheten fyllnadsmassor är betydande, upp till 5 m, i de delar som tidigare varit en äldre vallgrav. Området avses att bebyggas med parkeringsgarage, handel och flerbostadshus. Idag utgörs markytorna av en hårdgjord parkeringsyta och hela fastigheten kommer att bebyggas. Då sannolikheten för långvarig och upprepad direktkontakt med de lätt förorenade fyllnadsmassorna Structor Miljö Väst AB

10 Markundersökning Sida 10 av Jäntan 2, Landskrona därför är mycket liten bedöms massorna inte heller innebära några betydande hälso- eller miljörisker idag eller vid planerad användning av området. Att gräva ur samtliga lätt förorenade fyllnadsmassor bedöms varken vara miljömässigt motiverat och eller kostnadseffektivt. Fyllnadsmassorna finns i delar ner till ca 5 m djup och en schaktsanering under teknisk grundläggningsschakt skulle innebära omfattande masshantering, spontning, transporter och stora kostnader. Vid markarbeten och byggnation kommer dock överskottsmassor att behöva hanteras som lätt förorenade fyllnadsmassor vilket innebär merkostnader för kvittblivning, miljökontroll och skyddsåtgärder. Inför markarbetena rekommenderas därför ytterligare provtagning (helst genom provgropsgrävning) för att kartlägga och avfallsklassa de fyllnadsmassor som berörs av arbetena. Markarbeten inom undersökningsområdet bedöms även vara anmälningspliktiga. Structor Miljö Väst AB Fredric Engelke Structor Miljö Väst AB
