OKTOBER 2017 SKÖVDE KOMMUN MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4, SKÖVDE KOMMUN

Transkript

1 OKTOBER 2017 SKÖVDE KOMMUN MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4, SKÖVDE KOMMUN

2

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg TEL FAX WWW cowi.se OKTOBER 2017 SKÖVDE KOMMUN MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4, SKÖVDE KOMMUN PROJEKTNR. A DOKUMENTNR. 1 VERSION 1 UTGIVNINGSDATUM UTARBETAD Joakim Gradén GRANSKAD Per Samuelsson GODKÄND Per Samuelsson

4

5 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 5 INNEHÅLL 1 Sammanfattning 6 2 Bakgrund 7 3 Genomförande Markprovtagning Fältobservationer Analyser 11 4 Resultat Metaller och PAH Fenoler 13 5 Diskussion och slutsatser 14 6 Rekommendationer 16 7 Upplysning 17 BILAGOR Bilaga 1. Översiktskarta Bilaga 2. Fältprotokoll Bilaga 3. Analysresultat Bilaga 4. Analysprotokoll mark/a miljö-rap.docx

6 6 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 1 Sammanfattning COWI AB har på uppdrag av Skövde kommun utfört en miljöteknisk markundersökning vid pulkabacken belägen bredvid Blå Hallen på fastighet Billingehus 4. Arbetet har genomförts som en del i utvecklingsarbetet av friluftsområdet på Billingen. Området vid pulkabacken har tidigare använts till deponering av okända massor, vilka förväntades kunna innehålla bland annat rödfyr, mineralull och/eller rester från tillverkning av mineralull. Syftet med den miljötekniska markundersökningen vara att avgränsa samt riskbedöma förekomsten av eventuella markföroreningar vid pulkabacken. Genomförd provgropsgrävning har inte påvisat någon förekomst av rödfyr eller mineralull. Med avseende på PAH:er och fenoler har inga halter över Naturvårdsverkets generella riktvärden för känslig markanvändning respektive analysens rapporteringsgräns påvisats i analyserade jordprover. Vid en av sju provtagningspunkter har genomförd markprovtagning påvisat tungmetallhalter över Naturvårdsverkets generella riktvärden för känslig markanvändning med avseende på barium, kobolt och nickel. Vid beräkning av hälsoriskbaserade riktvärden bedöms det ej finnas några hälsorisker med avseende på påvisade tungmetallhalter. Med avseende på miljörisker görs bedömningen att det kan ske en lokal påverkan av markmiljön i det förorenade området. Dock bedöms detta område ej utgöra någon miljörisk för angränsande fastigheter då det ej påvisats någon föroreningsspridning. mark/a miljö-rap.docx

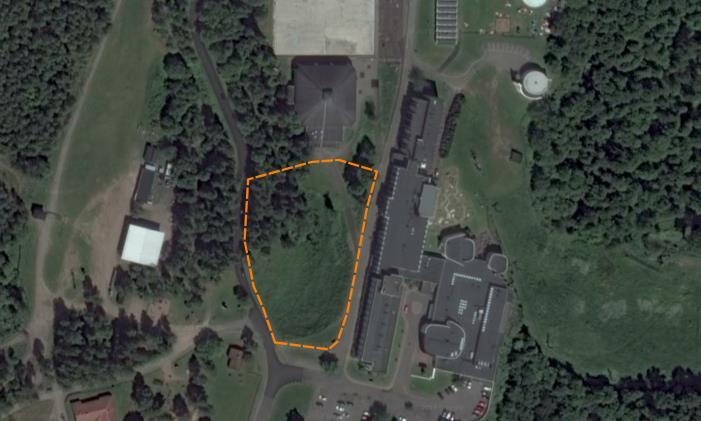

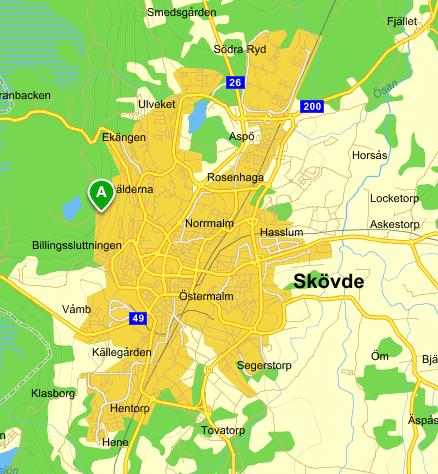

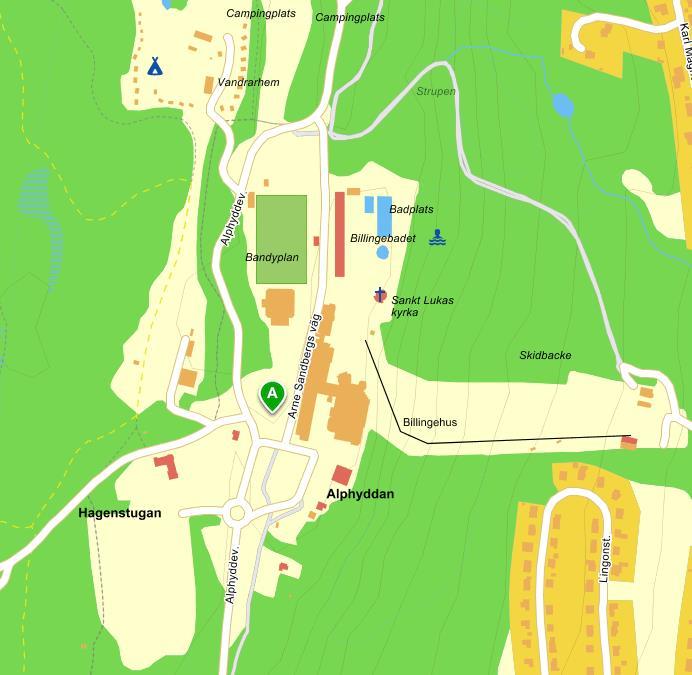

7 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 7 2 Bakgrund På fastighet Billingehus 4 vid den plats som nu används till pulkabacke vintertid har det deponerats okända massor, se Figur 1. De deponerade massorna misstänks kunna innehålla bland annat rödfyr, mineralull och/eller rester från tillverkning av mineralull. Mineralull kan delas in i två huvudtyper, glasull och stenull. Glasull kan tillverkas av till exempel returglas eller sand och stenull utav bergarten diabas. För att hålla samman mineralullen används ett bindemedel (1-5 %) som i härdningsprocessen omvandlas till en värmestabil plast i form av bakelit. Bakelit, även kallat fenolharts eller fenolplast, består utav en polymer som tillverkas genom att kondensera fenoler och formaldehyd. En mindre mängd olja (ca 0,5 %) tillsätts som dammbindare och för att göra mineralullen vattenavvisande. Rödfyr är en restprodukt som bildas vid förbränning av alunskiffer, vilken vanligtvis innehåller förhöjda halter av tungmetallerna arsenik, kadmium, koppar, nickel, vanadin och uran. Vid Käpplunda gruva, belägen strax öster om aktuellt undersökningsområde har en stor mängd alunskiffer bränts i samband med kalkbränning. Troligen har den största delen av den uppkomna rödfyren deponerats öster om gruvan på Käpplunda gärde. Figur 1. Översiktsbild över eventuellt deponiområde. Aktuellt undersökningsområde markerat med orange streckad linje. (Kartunderlag från Google). mark/a miljö-rap.docx

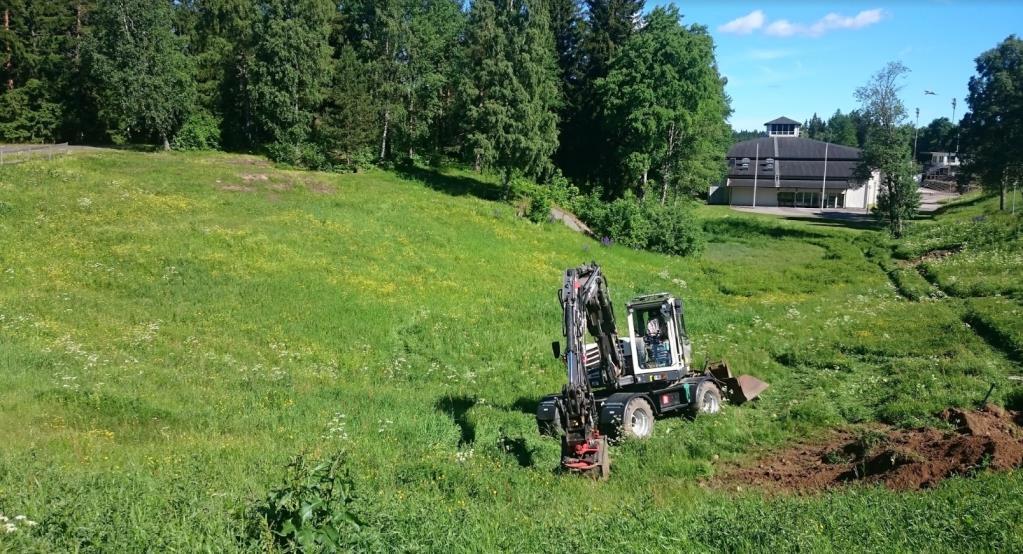

8 8 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN Med anledning av det pågående utvecklingsarbete av friluftsområdet på Billingen fick COWI AB i uppdrag av Skövde kommun att genomföra en miljöteknisk markundersökning vid pulkabacken. Syftet med den miljötekniska markundersökningen är att avgränsa samt riskbedöma förekomsten av eventuella markföroreningar. Fastigheten Billingehus 4 och det aktuella undersökningsområdet ligger i utkanten av Skövdes västra delar, se Figur 2. Figur 2. Översiktskarta där undersökningsområdet på fastighet Billingehus 4 är markerad med ett grönt A (Kartunderlag från Eniro). Undersökningsområdet består idag utav framförallt gräsbeväxta slänter med inslag av berg i dagen, se Figur 3. I undersökningsområdets dalgång samt norra del finns ett blötare/sumpigare område. Figur 3. Foto över aktuellt undersökningsområde. mark/a miljö-rap.docx

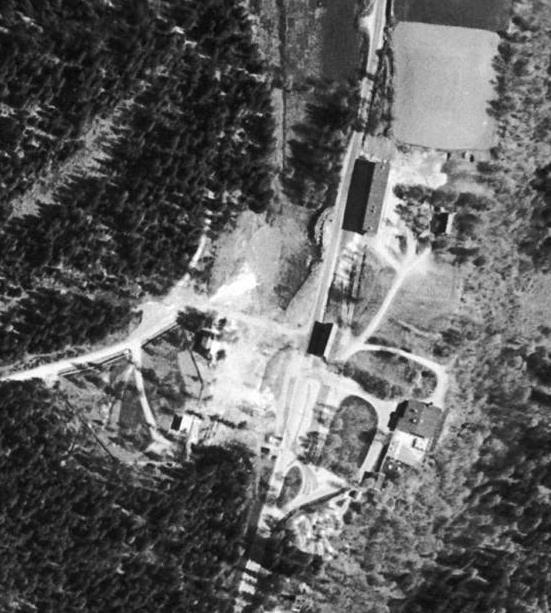

9 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 9 Ett historiskt flygfoto över aktuellt undersökningsområde kan ses i Figur 4. Flygfotot är taget någon gång mellan åren 1955 och Figur 4. Flygfoto taget någon gång mellan åren 1955 och 1967 (Källa Eniro). mark/a miljö-rap.docx

10 10 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 3 Genomförande En provtagningsplan upprättades och provtagningens omfattning bestämdes i samråd med beställaren. Vid utsättning av provtagningspunkter användes erhållen historisk information samt observationer i fält som utgångspunkt. Innan markundersökningen genomfördes utfördes en ledningskoll med kända ledningsägare. Inmätning av provtagningspunkter utfördes med hjälp av en GPStotalstation i referenssystemet SWEREF och RH 2000, se Bilaga 1 Översiktskarta. 3.1 Markprovtagning Den miljötekniska markundersökningen genomfördes den 21 juni år Provtagning av jord genomfördes med hjälp av provgropsgrävning med grävmaskin vid sju provtagningspunkter (CWM1-7), se Figur 5 eller Bilaga 1 Översiktskarta. I samband med genomförandet av den miljötekniska markundersökningen kompletterades undersökningen med provtagningspunkt CWM7 utifrån önskemål av beställaren. Vid markprovtagning uttogs samlingsprover med cirka 0,5-1 metersintervaller samt vid förändring av jordart, färg eller lukt, se Bilaga 2 Fältprotokoll. Samlingsprover ner till och med cirka en meter uttogs direkt från schaktvägg med hjälp av spade. Djupare jordprover uttogs direkt från skopa eller från uppschaktade massor. Jordproverna förvarades i kyl samt i för ändamålet avsedda diffusionstäta plastpåsar innan ett urval av dem skickades för analys med avseende på fenoler, metaller och PAH. Jordprovtagning skedde i enlighet med rekommendationer och riktlinjer från SGF 1. 1 SGF rapport 2:2013. Fälthandbok. Undersökningar av förorenade områden. mark/a miljö-rap.docx

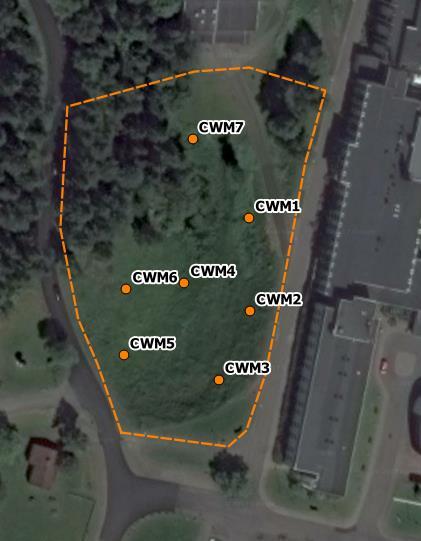

11 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 11 Figur 5. Provtagningspunkter undersökta juni månad år 2017, CWM1-7. Orange streckad linje avser ungefärligt undersökningsområde. (Kartunderlag från Google). 3.2 Fältobservationer I samband med markprovtagningen observerades jordarter såsom sten, grus, sand, silt och gyttja. VI flertalet av provtagningspunkterna påstöttes berg vid ett djup av cirka en meter. De översta marklagren bedömdes bestå av fyllnadsmaterial. Vid provtagningspunkt CWM4 och CWM7 påstöttes ett mörkt gyttjigt lager vid cirka en meter. Gyttjelagret påvisar en möjlig nivå av den ursprungliga markytan. Vid CWM7 trängde grundvatten fram genom ett lager av sandig silt lokaliserat mellan 1,5 till 2,0 meter. I samband med provgropsgrävningen observerades ingen förekomst av mineralull eller rödfyr, dock ställvis förekomst av metallskrot, plast och tegel. Vid provtagningspunkt CWM3 påstöttes en vattenslang (PEM), troligen en dräneringsslang från den större närliggande vattenledningen. Beställaren kontaktades och slangen lagades. 3.3 Analyser Jordprover har analyserats utav, som är ackrediterade med avseende på utförda analyser. Analysresultaten sammanfattas i Bilaga 3 Analysresultat. Analysprotokollen i sin helhet kan ses i Bilaga 4 Analysprotokoll. mark/a miljö-rap.docx

12 12 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 4 Resultat En sammanställning av analysresultaten redovisas i Bilaga 3 Analysresultat och de fullständiga analysprotokollen kan ses i Bilaga 4 Analysprotokoll. Analysresultaten för mark jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (Rapport ). Känslig markanvändning (KM) innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid utan risk för påverkan. De flesta markekosystem samt grundvatten och ytvatten skyddas. Mark med halter under KM kan användas till bl.a. bostäder, odling och grundvattenuttag. Mindre känslig markanvändning (MKM) innebär att markkvaliteten begränsar val av markanvändning. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av c:a 200 meter från området och ytvatten skyddas. Mark med halter under MKM kan användas till exempelvis kontor, industrier och vägar. Dagens markanvändning på aktuellt undersökningsområde bedöms motsvara känslig markanvändning (KM). 2 Riktvärden för förorenad mark, Modellbeskrivning och vägledning. Naturvårdsverkets rapport 5976, mark/a miljö-rap.docx

13 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN Metaller och PAH En sammanställning över analyserade jordprover med avseende på metaller och PAH:er kan ses i Tabell 1. Inga halter över Naturvårdsverkets generella riktvärden för känslig markanvändning har påvisats med avseende på PAH:er. Vid provtagningspunkt CWM4 har en barium-, kobolt- och nickelhalt över Naturvårdsverkets generella riktvärde för känslig markanvändning påvisats i det övre marklagret. Tabell 1. Analyserade jordprover med avseende på metaller och PAH (mg/kg TS). Analysresultat - Metaller och PAH (mg/kg TS) Parameter Ref* CWM1 CWM2 CWM3 CWM4 CWM5 CWM6 CWM7 KM MKM 0-0,7 0,7-1,0 0,5-1,0 0-1,0 0-1,1 1,1-1,5 0,4-0,8 0-0,5 0,5-1,0 1,0-1,5 As ,73 2,86 5,7 6,8 7,91 2,07 5,46 5,35 9,67 1,96 Ba ,2 43,3 35, ,3 41,8 39,8 31,9 37,1 Cd 0,8 12 0,179 0,155 0,151 0,104 0,154 0,192 <0,1 0,163 0,247 0,364 Co ,11 1,88 4,88 4,37 21,1 1,29 5,37 7,01 5,34 1,69 Cr ,29 3,52 5, ,81 3,24 5,32 5,63 4,95 6,02 Cu ,4 5, ,4 28,6 4,49 8,07 8,89 16,5 17,7 Hg 0,25 2,5 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Ni ,3 5,45 10,1 10,3 54,4 3,6 8,73 9,72 12,3 6,67 Pb , , ,4 10,9 24,3 13,7 20,4 V ,7 12,2 16,5 16,2 18,7 11,4 14, ,1 12 Zn ,3 16,9 35,6 29,9 36,9 17,4 23, ,6 9,61 PAH-L 3 15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 PAH-M 3,5 20 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 PAH-H 1 10 <0,23 0,052 0,052 <0,23 <0,23 <0,23 <0,23 <0,23 <0,23 <0,23 *Naturvårdsverkets generella riktvärden för förorenad mark, Fenoler En sammanställning över analyserade jordprover med avseende på fenoler kan ses i Tabell 2. Inga halter över analysens rapporteringsgräns kunde påvisas. Tabell 2. Analyserade jordprover med avseende på fenoler (mg/kg TS). Analysresultat - Fenoler (mg/kg TS) Analysparameter Ref* CWM4 CWM6 CWM7 KM MKM 1,5-2,0 0,5-1,0 0-0,5 1,5-2,0 Fenolindex 1,5 5 <0,20 <0,20 <0,20 <0,20 *Naturvårdsverkets generella riktvärden för förorenad mark, mark/a miljö-rap.docx

14 14 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 5 Diskussion och slutsatser Genomförd provgropsgrävning har inte påvisat någon förekomst av rödfyr eller mineralull. Med avseende på PAH:er och fenoler har inga halter över Naturvårdsverkets generella riktvärden för känslig markanvändning respektive analysens rapporteringsgräns påvisats i analyserade jordprover. Vid provtagningspunkt CWM4 har genomförd markprovtagning påvisat tungmetallhalter över Naturvårdsverkets generella riktvärden för känslig markanvändning med avseende på barium, kobolt och nickel. De förhöjda metallhalterna påvisades i det översta marklagret bestående av fyllnadsmassor. Slutsatsen av den miljötekniska markundersökningen är att det vid en av sju provtagningspunkter påvisats förhöjda tungmetallhalter. Detta indikerar att det kan finnas ställvisa områden med förhöjda metallhalter inom undersökningsområdet. Jämför man de uppmätta förhöjda metallhalterna med de beräknade hälsoriskbaserade riktvärdena listade i Tabell 3 överstiger ingen av metallhalterna något av riktvärdena. De beräknade riktvärdena är framräknade med Naturvårdsverkets beräkningsverktyg för förorenad mark. Vid beräkning av riktvärden alt.1 har exponeringsvägarna intag av jord, hudkontakt, inandning av dam och intag av växter beaktats. Vid antagandet att det ej kommer att odlas grödor inom aktuellt undersökningsområde och där med exkluderar exponeringsvägen intag av växter (alt.2) understiger de uppmätta metallhalterna de beräknade riktvärdena med fyra till sex gånger. Tabell 3. Beräkning av hälsobaserade riktvärden med avseende på långtidseffekter. Parameter Analysresultat - Metaller (mg/kg TS) Ref CWM4 KM* MKM* Hälsobaserat riktvärde (alt. 1)# Hälsobaserat riktvärde (alt. 2) 0-1,1 1,1-1,5 Ba ,3 Co ,1 1,29 Ni ,4 3,6 *Naturvårdsverkets generella riktvärden för förorenad mark, #Riktvärde för hälsa, långtidseffekt. Beräkningsverktyg, Naturvårdsverket, Exponeringsvägar= intag av jord, hudkontakt, inandning av dam och intag av växter. Riktvärde för hälsa, långtidseffekt. Beräkningsverktyg, Naturvårdsverket, Exponeringsvägar= intag av jord, hudkontakt och inandning av dam. mark/a miljö-rap.docx

15 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 15 Vid beräkningarna av riktvärdena alt.1 och alt.2 har exponeringsvägen för intag av grundvatten ej beaktats då det ej sker något dricksvattenuttag från det aktuella undersökningsområdet. Med avseende på befintlig och planerad markanvändning bedöms påvisade metallhalter ej utgöra någon risk för människors hälsa. De förhöjda tungmetallhalterna vid provtagningspunkt CWM4 kan eventuellt påverka den lokala markmiljön då de överstiger riktvärdet för KM. Påverkan av markmiljön bedöms dock endast vara mycket begränsad då ingen föroreningsspridning påvisats. mark/a miljö-rap.docx

16 16 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 6 Rekommendationer COWIs bedömning är att det ej föreligger några hälsorisker med avseende på påvisade föroreningar. Denna bedömning baseras på nuvarande bedriven verksamhet och markanvändning. Med avseende på miljörisker görs bedömningen att det kan ske en lokal påverkan av markmiljön i det förorenade området. Dock bedöms detta område ej utgöra någon miljörisk för angränsande fastigheter då det ej påvisats någon föroreningsspridning. COWIs bedömning är därmed att det i dagsläget inte finns något behov av sanering med avseende på nuvarande verksamhet, markanvändning och eller av miljö- och hälsorisker. Vid eventuella framtida markarbeten eller förändrad markanvändning kan dock ett saneringsbehov uppstå. mark/a miljö-rap.docx

17 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN 17 7 Upplysning Enligt Miljöbalken kapitel ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts vara förorenat, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Massor med föroreningshalter som överstiger Naturvårdsverkets riktvärden för KM ska hanteras med restriktioner. Innan eventuell efterbehandlingsåtgärd sätts in ska kontakt med tillsynsmyndigheten upprättas enligt 28 förordningen (1998:899) miljöfarlig verksamhet och hälsoskydd. COWI kan bistå er med kontakt med tillsynsmyndigheten samt upprättande av de dokument som kan komma att krävas av tillsynsmyndigheten. mark/a miljö-rap.docx

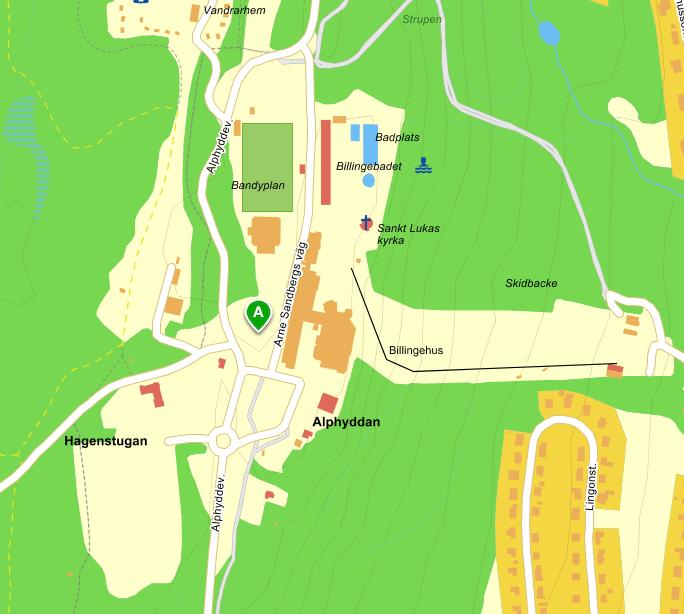

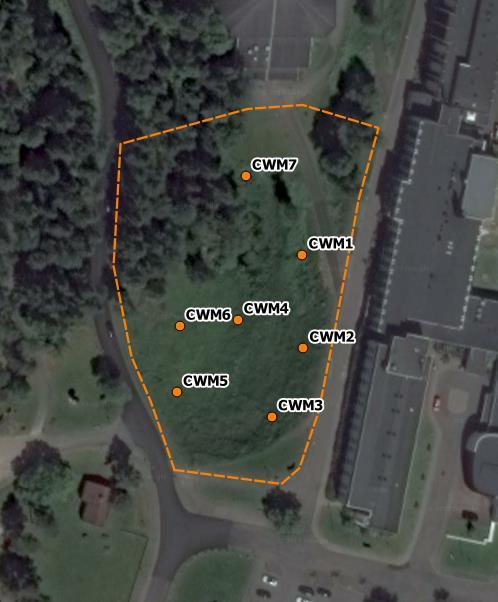

18 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN Bilaga 1 Page 1 of 1 Inmätning - SWEREF , RH 2000 Punkt Y X Z CWM , , ,1513 CWM , , ,1028 CWM , , ,4039 CWM , , ,1242 CWM , , ,8388 CWM , , ,9479 CWM , , ,8262 Provtagningspunkter undersökta juni månad år 2017, CWM1-7. Orange streckad linje avser ungefärligt undersökningsområde. (Kartunderlag från Google). Översiktskarta där undersökningsområdet på fastighet Billingehus 4 är markerad med ett grönt A (Kartunderlag från Eniro).

19 MILJÖTEKNISK MARKUNDERSÖKNING, BILLINGEHUS 4 - SKÖVDE KOMMUN Bilaga 2 Page 1 of 1 Fältprotokoll Punkt Nivå (m) Provnivå (m) Jordart Färg Indikation CWM1 CWM2 CWM ,0 0-0,7 0-0,5 F, samu, Mu, St F, musa, samu Brun Brun Vxt 0,7-1,0 0,5-1,0 F, gy, le F, grsa Grå, brun, svart Grå, brun, svart Svart mtrl Svart mtrl, skrot, tegel F, mu, sa, gr Brun, rödbrun Enbart ett samlingsprov urtaget ,0-1,5 1,0-1,5 Sa F, sa, grsa, st Brun, ljusbrun Grå, brun, svart Rostbruna inslag plast 1,5 1,0/1,5 Berg Berg Grävstopp Grävstopp Berg Grävstopp ,1 F, sa, gr, st Brun Fylle, sprängsten CWM4 1,1-1,5 gy Mörkbrun, svart Naturlig gammal markyta 1-2 1,5-2,0 Sa, st Ljusbrun Rostbruna inslag 0-0,4 F, musa, le, gy, gr, st Brun, grå, mörkbrun Plast CWM ,4-0,8 F, musa, le, gy, gr, st Brun, grå, mörkbrun Plast 0,8 Berg Grävstopp 0-0,5 F, gr, sa, mu Brun Vxt, rötter 0-1 CWM6 0,5-1,0 (F), sa, gy, sisa Brun, grå Rostbruna inslag, grå silt i botten 1-2 Berg Grävstopp 0-0,5 F, st, gr, sa, mu Brun 0-1 0,5-1,0 F, st, gr, sa, mu Brun CWM ,0-1,5 Mu, gy Svart, mörkbrun Vxt, rötter, mulligt mtrl, naturlig gammal markyta 1,5-2,0 sasi Grå Blött, tränger in grundvatten

20 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 3 Page 1 of 1 Analysresultat - Metaller, PAH och Fenoler (mg/kg TS) Analysparameter Ref* CWM1 CWM2 CWM3 CWM4 CWM5 CWM6 CWM7 KM MKM 0-0,7 0,7-1,0 0,5-1,0 0-1,0 0-1,1 1,1-1,5 1,5-2,0 0,4-0,8 0-0,5 0,5-1,0 0-0,5 0,5-1,0 1,0-1,5 1,5-2,0 As ,73 2,86 5,7 6,8 7,91 2,07 5,46 5,35 9,67 1,96 Ba ,2 43,3 35, ,3 41,8 39,8 31,9 37,1 Cd 0,8 12 0,179 0,155 0,151 0,104 0,154 0,192 <0,1 0,163 0,247 0,364 Co ,11 1,88 4,88 4,37 21,1 1,29 5,37 7,01 5,34 1,69 Cr ,29 3,52 5, ,81 3,24 5,32 5,63 4,95 6,02 Cu ,4 5, ,4 28,6 4,49 8,07 8,89 16,5 17,7 Hg 0,25 2,5 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Ni ,3 5,45 10,1 10,3 54,4 3,6 8,73 9,72 12,3 6,67 Pb , , ,4 10,9 24,3 13,7 20,4 V ,7 12,2 16,5 16,2 18,7 11,4 14, ,1 12 Zn ,3 16,9 35,6 29,9 36,9 17,4 23, ,6 9,61 naftalen <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 acenaftylen <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 acenaften <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 fluoren <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 fenantren <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 antracen <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 fluoranten <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 pyren <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 bens(a)antracen <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 krysen <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 bens(b)fluoranten <0,050 0,052 0,052 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 bens(k)fluoranten <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 bens(a)pyren <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 dibens(ah)antracen <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 benso(ghi)perylen <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 <0,100 indeno(123cd)pyren <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 <0,050 PAH, summa L 3 15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 PAH, summa M 3,5 20 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 PAH, summa H 1 10 <0,23 0,052 0,052 <0,23 <0,23 <0,23 <0,23 <0,23 <0,23 <0,23 Fenolindex 1,5 5 <0,20 <0,20 <0,20 <0,20 *Naturvårdsverkets generella riktvärden för förorenad mark, 2016.

21 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 1 of 14 Rapport Sida 1 (12) T PMNGYKS41T Ankomstdatum COWI AB Utfärdad Joakim Gradén Projekt Skövde Billingen Bestnr A Skärgårdsgatan Göteborg Sweden Analys av fast prov Er beteckning CWM1 0-0,7 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

22 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 2 of 14 Rapport Sida 2 (12) T PMNGYKS41T Er beteckning CWM1 0,7-1,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* mg/kg TS 2 1 AKR PAH, summa cancerogena* mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

23 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 3 of 14 Rapport Sida 3 (12) T PMNGYKS41T Er beteckning CWM2 0,5-1,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* mg/kg TS 2 1 AKR PAH, summa cancerogena* mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

24 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 4 of 14 Rapport Sida 4 (12) T PMNGYKS41T Er beteckning CWM3 0-1 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

25 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 5 of 14 Rapport Sida 5 (12) T PMNGYKS41T Er beteckning CWM4 0-1,1 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

26 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 6 of 14 Rapport Sida 6 (12) T PMNGYKS41T Er beteckning CWM4 1,1-1,5 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

27 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 7 of 14 Rapport Sida 7 (12) T PMNGYKS41T Er beteckning CWM5 0,4-0,8 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

28 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 8 of 14 Rapport Sida 8 (12) T PMNGYKS41T Er beteckning CWM6 0-0,5 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

29 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 9 of 14 Rapport Sida 9 (12) T PMNGYKS41T Er beteckning CWM7 0,5-1,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

30 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 10 of 14 Rapport Sida 10 (12) T PMNGYKS41T Er beteckning CWM7 1,0-1,5 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.050 mg/kg TS 2 1 AKR krysen <0.050 mg/kg TS 2 1 AKR bens(b)fluoranten <0.050 mg/kg TS 2 1 AKR bens(k)fluoranten <0.050 mg/kg TS 2 1 AKR bens(a)pyren <0.050 mg/kg TS 2 1 AKR dibens(ah)antracen <0.050 mg/kg TS 2 1 AKR benso(ghi)perylen <0.100 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 2 1 AKR PAH, summa 16* <0.63 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 2 1 AKR PAH, summa övriga* <0.45 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.23 mg/kg TS 2 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

31 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 11 of 14 Rapport Sida 11 (12) T PMNGYKS41T * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev AKR VITA Godkännare Anna-Karin Revell Viktoria Takacs H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Viktoria Takacs Box 700 E-post: info.ta@alsglobal.com signerat av :11: Danderyd Sweden Tel: Fax: Client Service viktoria.takacs@alsglobal.com

32 MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 12 of 14 Rapport Sida 12 (12) T PMNGYKS41T Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs Client Service viktoria.takacs@alsglobal.com :11:21

33 Rapport Sida 1 (2) MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 13 of 14 T XH8IUQ6NY Ankomstdatum COWI AB Utfärdad Joakim Gradén Skärgårdsgatan Göteborg Sweden Projekt Bestnr Mineralullsdeponin A Analys av fast prov Er beteckning CWM6 0,5-1,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA fenolindex <0.20 mg/kg TS 1 1 VITA Er beteckning CWM7 0-0,5 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA fenolindex <0.20 mg/kg TS 1 1 VITA Er beteckning CWM7 1,5-2,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA fenolindex <0.20 mg/kg TS 1 1 VITA Er beteckning CWM4 1,5-2,0 Provtagare Joakim Gradén Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA fenolindex <0.20 mg/kg TS 1 1 VITA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

34 Rapport Sida 2 (2) MILJöTEKNISK MARKUNDERSöKNING, BILLINGEHUS 4 - SKöVDE KOMMUN Bilaga 4 Page 14 of 14 T XH8IUQ6NY * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av fenolindex enligt metod baserad på CSN ISO Mätning utförs med spektrofotometri efter destillation. Rev VITA Godkännare Viktoria Takacs 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
