1 PM MILJÖPROVTAGNING AV BERGGRUND, LANDBORGSKOPPLINGEN, HELSINGBORG

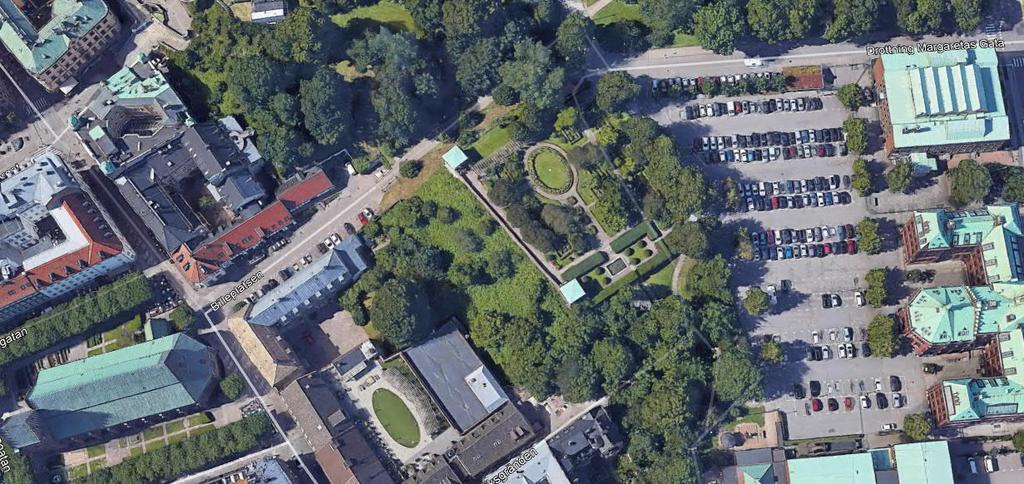

2 1 BAKGRUND OCH SYFTE Inför anläggandet av landborgskopplingen som medför en förbindelse mellan Billeplatsen och Drottning Margaretas gata i centrala Helsingborg kommer ett överskott av massor att uppstå. I syfte att återvinna dessa massor på bästa sätt har Stadsbyggnadsförvaltningen i Helsingborgs stad givit Tyréns i uppdrag att undersöka berggrunden översiktligt avseende förorenande ämnen. Dessutom har en undersökning av radon genomförts inför kommande anläggningsarbeten. 1.1 OMRÅDESBESKRIVNING Området utgör i dagsläget ett grönområde med en rosenträdgård i centrala Helsingborg. Området ansluter till grönområden i norr och söder, till byggnader med bostäder och kontorsverksamhet i väster och en parkeringsyta i öster. Omgivningen framgår av figur 1 nedan. Det är den naturliga geologin i området som är intressant för detta projekt. Den stora höjdskillnaden i berggrunden som sannolikt orsakats av en förkastning ger landborgen sitt branta utseende. Berggrunden utgörs av sedimentär sand- och lersten med inslag av kolflötser som överlagras av främst sand. Vid borrningsarbeten i området har jordlagerföljd och avståndet till bergytan noterats i ett flertal projekt. Det är dock mycket svårt att till följd av borrning avgöra vad som är löst lagrad sand och vad som är konsoliderad sandsten då sandstenen bryts upp vid borrning. I den branta slänten mot väster är två tunnlar urschaktade under äldre tid. Tunnlarna medför ett tydligt bevis vad som är sandsten och medger också en möjlighet att komma in och kunna undersöka berggrunden. Den ungefärliga ingången till tunnlarna är markerade med pilar i figur 1 nedan. Figur 1 Rosenträdgården i centrala Helsingborg. Pilarna markerar ingångar till två tunnlar i berget. 2 METODIK Vid provtagning av sandsten och kol inför analys av förorenande ämnen tas prov ut inuti tunnel. Tunnelväggen skrapas ren från ytliga föroreningar och därefter slås flisor av sandsten loss och samlas ihop till prov. Minst 10 flisor samlas in för respektive prov och proven analyseras vid laboratorium. Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr: (3)

3 Vid mätning av radon skapas en fördjupning i tunnelgolvet med håltagningsborr. I fördjupningen placeras en mätdosa innehållande tre detektorer för radon vilka under knappt två veckors tid detekterar radon i markluften. Därefter tas mätarna in och analyseras på laboratorium. 3 FÄLTABETEN Provtagning av sandsten och kolflöts genomfördes av miljögeotekniker den 17 april 2018 av miljögeotekniker från Tyréns. Utplacering av radonmätare genomfördes den 17 maj 2018 och hämtas tillbaka den 5 juni. Samtliga provtagningar genomfördes i den södra tunneln då den norra var översvämmad med vatten. Undersökningarna genomfördes ca 12 m in i tunneln. Av sandstenen togs två prov ut för bestämning av totalhalter och av en tunnare kolflöts tog ett prov. Det är svårt att i fält avgöra om proven var representativa för hela tunnellängden då väggar och tak täcks av svarta skikt med sot efter att man har eldat i tunneln. Det finns i varje fall inget som indikerar att sandstenens karaktär varierar i någon större utsträckning. 4 RESULTAT 4.1 INNEHÅLL AV FÖRORENANDE ÄMNEN Resultat från utförda laboratorieanalyser är sammanställda i Bilaga 1 tillsammans med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) enligt rapport Även Naturvårdsverkets nivåer för mindre än ringa risk (MRR) finns med som jämförvärden. Laboratorieanalysprotokoll redovisas i Bilaga 3. Resultat från analys av de två samlingsproverna för sandsten visar enbart halter av metaller och PAH under nivåer för MRR och påvisar därmed inga ämnen med förorenande halter. Provet på kolflöts visar även det tungmetaller under MRR men dock PAH som överskrider KM-riktvärde med liten marginal. Den uppmätta halten av PAH bedöms vara naturlig för materialet. 4.2 RADON Resultat från mätning av radon återfinns i Bilaga 2. Halter radon ligger vid mätningen mellan 7,5 och 18,2 kbq/m 3. Därmed överskrids Boverkets rekommendation på 10 kbq/m 3 som utgör gräns mellan låg- och normalriskmark. Konsekvensen blir att ett radonskyddat byggande rekommenderas vid anläggandet av landborgskopplingen i syfte att säkerställa en halt som understiger 200 Bq/m 3 i inomhusluft vid färdig byggnad. Sannolikt kommer dock halten radon bli mycket liten till följd av den omfattande ventilation som kommer att bli aktuell i parkeringsgaraget. Tyréns AB Region Syd Magnus Lindsjö Bilagor: Bilaga 1 Bilaga 2 Bilaga 3 Sammanställning av laboratorieanalysresultat Laboratorieanalysrapport radon Laboratorieanalysrapport förorenande ämnen Uppdrag: , Tillståndsprövning Landborgskopplingen Beställare: Stadsbyggnadsförvaltningen Helsingborg 3(3)

4 Miljöteknisk markundersökning, naturlig berggrund under Rosenträdgården Helsingborgs stad Resultat från genomförda laboratorieanalyser på jord Halter högre än eller lika med NV Handbok 2010:1 för mindre än ringa risk (MRR) 1 Halter högre än eller lika med NVs generella riktvärden för känslig markanvändning (KM) 2 Halter högre än eller lika med NVs generella riktvärden för mindre känslig markanvändning (MKM) 2 XX XX XX Provpunkt Ämne MRR 1 KM 2 MKM 2 Naturlig hall 1 2 Naturligt kolskikt Metaller Arsenik As mg/kg TS ,29 0,323 1,27 Barium Ba mg/kg TS ,7 13,5 Kadmium Cd mg/kg TS 0,2 0,8 12 <0.1 <0.1 0,16 Kobolt Co mg/kg TS ,687 0,349 3,12 Krom Cr mg/kg TS ,54 2,03 12,6 Koppar Cu mg/kg TS ,15 0,78 10,2 Kvicksilver Hg mg/kg TS 0,1 0,25 2,5 <0.2 <0.2 <0.2 Nickel Ni mg/kg TS ,47 0,998 7,33 Bly Pb mg/kg TS ,44 3,72 10,5 Vanadin V mg/kg TS ,91 4,19 19,9 Zink Zn mg/kg TS ,1 8,53 32,3 Polycykliska aromatiska kolväten (PAH) PAH L mg/kg TS 0, <0.15 <0.15 <0.15 PAH M mg/kg TS 2 3,5 20 <0.25 <0.25 0,45 PAH H mg/kg TS 0, <0.25 <0.25 1,5 1 Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. Naturvårdsverket (2010). 2 Naturvårdsverkets generella riktvärden för förorenad mark. NV rapport 5976 (2009)

5 RADONANALYS - GJAB Sid 1(1) Rapport nr LE Till Tyréns AB Att.: Magnus Lindsjö Fack Helsingborg RESULTAT AV MARKRADONMÄTNING MED SPÅRFILM I KANISTER Mätplats: Rosenträdgården, Helsingborg. Mätning i tunnel. Datum för ankomst och analys av filmer: 7/6-18 resp. 11/6-18. Jordart på mätplats: Sandsten. Detektor Mättid Mätdjup Radonhalt Anm. nr på djupet 1m 2018 (cm) (kbq/m 3 ) LE /5-5/ ,9 ± 1,9 LE ,5 ± 1,5 LE ,2 ± 2,7 Ovanstående mätresultat gäller under förutsättning att mätinstruktionen följts. Anm.: Enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt utgör mark, där radonhalten understiger 10 kbq/m 3, lågriskmark. Mark med halter mellan 10 och 50 kbq/m 3 är normalriskmark och mark med halter över 50 kbq/m 3 är högriskmark. Vid bedömning av mätresultat måste hänsyn tas till bl.a. årstid, jordart och grundvattennivå. Mätvärdena tyder på radonhalter inom normalriskintervallets nedre del. Halten kan vara högre vid annan årstid med lägre grundvattennivå eller efter dränering. Det behövs radonskyddat byggande vid nybyggnation. Eftersom mätdjupet är mycket litet kan det finnas påverkan av väderleken. Med hälsning Gilbert Jönsson, docent RADONANALYS - GJAB Besöksadress: Telefon: Plusgiro: Ideon Science Park, Beta 2 Scheelevägen LUND LUND Fax: Bankgiro: E-post: radonanalys@telia.com Org. nr:

6 Rapport Sida 1 (5) T NNTQNNUESH Ankomstdatum Helsingborgs Stad Utfärdad Christine Boman Stadsbyggnadsförvaltningen Järnvägsgatan Helsingborg Projekt Bestnr Landborgskopplingen chbo1010 Analys av fast prov Er beteckning Naturlig hall 1 Provtagare Magnus Linsjö Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 98.4 % 1 1 LL As mg/kg TS 2 D ATJA Ba mg/kg TS 2 D ATJA Cd <0.1 mg/kg TS 2 D ATJA Co mg/kg TS 2 D ATJA Cr mg/kg TS 2 D ATJA Cu mg/kg TS 2 D ATJA Hg <0.2 mg/kg TS 2 D ATJA Ni mg/kg TS 2 D ATJA Pb mg/kg TS 2 D ATJA V mg/kg TS 2 D ATJA Zn mg/kg TS 2 D ATJA naftalen <0.1 mg/kg TS 3 J ATJA acenaftylen <0.1 mg/kg TS 3 J ATJA acenaften <0.1 mg/kg TS 3 J ATJA fluoren <0.1 mg/kg TS 3 J ATJA fenantren <0.1 mg/kg TS 3 J ATJA antracen <0.1 mg/kg TS 3 J ATJA fluoranten <0.1 mg/kg TS 3 J ATJA pyren <0.1 mg/kg TS 3 J ATJA bens(a)antracen <0.05 mg/kg TS 3 J ATJA krysen <0.05 mg/kg TS 3 J ATJA bens(b)fluoranten <0.05 mg/kg TS 3 J ATJA bens(k)fluoranten <0.05 mg/kg TS 3 J ATJA bens(a)pyren <0.05 mg/kg TS 3 J ATJA dibens(ah)antracen <0.05 mg/kg TS 3 J ATJA benso(ghi)perylen <0.1 mg/kg TS 3 J ATJA indeno(123cd)pyren <0.05 mg/kg TS 3 J ATJA PAH, summa 16 <1.3 mg/kg TS 3 D ATJA PAH, summa cancerogena * <0.2 mg/kg TS 3 N ATJA PAH, summa övriga * <0.5 mg/kg TS 3 N ATJA PAH, summa L * <0.15 mg/kg TS 3 N ATJA PAH, summa M * <0.25 mg/kg TS 3 N ATJA PAH, summa H * <0.25 mg/kg TS 3 N ATJA Box Danderyd Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :52:09 Client Service ingalill.rosen@alsglobal.com

7 Rapport Sida 2 (5) T NNTQNNUESH Er beteckning Naturlig hall 2 Provtagare Magnus Linsjö Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 98.5 % 1 1 LL As * mg/kg TS 2 1 ATJA Ba mg/kg TS 2 D ATJA Cd <0.1 mg/kg TS 2 D ATJA Co mg/kg TS 2 D ATJA Cr mg/kg TS 2 D ATJA Cu mg/kg TS 2 D ATJA Hg <0.2 mg/kg TS 2 D ATJA Ni mg/kg TS 2 D ATJA Pb mg/kg TS 2 D ATJA V mg/kg TS 2 D ATJA Zn mg/kg TS 2 D ATJA naftalen <0.1 mg/kg TS 3 J ATJA acenaftylen <0.1 mg/kg TS 3 J ATJA acenaften <0.1 mg/kg TS 3 J ATJA fluoren <0.1 mg/kg TS 3 J ATJA fenantren <0.1 mg/kg TS 3 J ATJA antracen <0.1 mg/kg TS 3 J ATJA fluoranten <0.1 mg/kg TS 3 J ATJA pyren <0.1 mg/kg TS 3 J ATJA bens(a)antracen <0.05 mg/kg TS 3 J ATJA krysen <0.05 mg/kg TS 3 J ATJA bens(b)fluoranten <0.05 mg/kg TS 3 J ATJA bens(k)fluoranten <0.05 mg/kg TS 3 J ATJA bens(a)pyren <0.05 mg/kg TS 3 J ATJA dibens(ah)antracen <0.05 mg/kg TS 3 J ATJA benso(ghi)perylen <0.1 mg/kg TS 3 J ATJA indeno(123cd)pyren <0.05 mg/kg TS 3 J ATJA PAH, summa 16 <1.3 mg/kg TS 3 D ATJA PAH, summa cancerogena * <0.2 mg/kg TS 3 N ATJA PAH, summa övriga * <0.5 mg/kg TS 3 N ATJA PAH, summa L * <0.15 mg/kg TS 3 N ATJA PAH, summa M * <0.25 mg/kg TS 3 N ATJA PAH, summa H * <0.25 mg/kg TS 3 N ATJA Box Danderyd Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :52:09 Client Service ingalill.rosen@alsglobal.com

8 Rapport Sida 3 (5) T NNTQNNUESH Er beteckning Naturligt kolskikt Provtagare Magnus Linsjö Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 94.2 % 1 1 LL As mg/kg TS 2 D ATJA Ba mg/kg TS 2 D ATJA Cd mg/kg TS 2 D ATJA Co mg/kg TS 2 D ATJA Cr mg/kg TS 2 D ATJA Cu mg/kg TS 2 D ATJA Hg <0.2 mg/kg TS 2 D ATJA Ni mg/kg TS 2 D ATJA Pb mg/kg TS 2 D ATJA V mg/kg TS 2 D ATJA Zn mg/kg TS 2 D ATJA naftalen <0.1 mg/kg TS 3 J ATJA acenaftylen <0.1 mg/kg TS 3 J ATJA acenaften <0.1 mg/kg TS 3 J ATJA fluoren <0.1 mg/kg TS 3 J ATJA fenantren <0.1 mg/kg TS 3 J ATJA antracen <0.1 mg/kg TS 3 J ATJA fluoranten mg/kg TS 3 J ATJA pyren mg/kg TS 3 J ATJA bens(a)antracen mg/kg TS 3 J ATJA krysen mg/kg TS 3 J ATJA bens(b)fluoranten mg/kg TS 3 J ATJA bens(k)fluoranten mg/kg TS 3 J ATJA bens(a)pyren mg/kg TS 3 J ATJA dibens(ah)antracen <0.05 mg/kg TS 3 J ATJA benso(ghi)perylen mg/kg TS 3 J ATJA indeno(123cd)pyren mg/kg TS 3 J ATJA PAH, summa mg/kg TS 3 D ATJA PAH, summa cancerogena * 1.3 mg/kg TS 3 N ATJA PAH, summa övriga * 0.70 mg/kg TS 3 N ATJA PAH, summa L * <0.15 mg/kg TS 3 N ATJA PAH, summa M * 0.45 mg/kg TS 3 N ATJA PAH, summa H * 1.5 mg/kg TS 3 N ATJA Box Danderyd Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :52:09 Client Service ingalill.rosen@alsglobal.com

9 Rapport Sida 4 (5) T NNTQNNUESH * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS utg. 1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket MS-2 Quick 12:00 Bestämning av metaller i fasta prover. Uppslutning enligt SS utg. 2 mod. i autoklav eller värmeblock med 7 M HNO3. Analys enligt SS EN ISO :2005 utg. 1 mod. med ICP-MS. Mätosäkerhet: 15-20% Rev Paket OJ-1 Quick 12:00. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 utg. 1 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-37% Rev ATJA LL Godkännare Atif Javeed Lois Lebedina D J N Utf 1 För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Ingalill Rosen Danderyd Tel: Fax: Client Service ingalill.rosen@alsglobal.com :52:09

10 Rapport Sida 5 (5) T NNTQNNUESH Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :52:09 Client Service ingalill.rosen@alsglobal.com
